1 Analizando Intel® AtomTM
Yeray Hernández

2 ¿Qué es Intel Atom? Familia de microprocesadores
Consumo eficiente de energía. Diseñados específicamente; Dispositivos móviles para Internet. Netbooks y Nettops. Base de Intel para la salida al mercado de electrónica de consumo

3 ¿Qué es Atom? Dos microprocesadores basados en la misma arquitectura.
Diamondville AtomTM N series. Silverthorne AtomTM Z series.

4 ¿Desde cuando está en el mercado?
Atom fue presentado durante el Spring IDF 2008, celebrado en Shanghai, China.

5 Arquitectura Microprocesador x86 CISC. Pipeline dual de 16 etapas.

6 Arquitectura Intel® Smart Cache . Intel® Digital Media Boost
Cache L2, 512kb asociativa de 8 vías. 256 bit datapath entre L2 y L1. Lógica de carga especulativa en L1 y L2 para reducción de los Cache miss. Intel® Digital Media Boost Tecnología orientada a la aceleración de contenidos multimedia.

7 Arquitectura Cinco bloques. Front-End. Memory exec. FP/SIMD exec.
Integer exec. Bus

8 Arquitectura Intel® SpeedStep® Technology. Intel® Hyper-Threading.
Intel® Deep Power Down Technology. Soporte para nuevas instrucciones y para Streaming SIMD Extensions 3 (SSSE3). Intel® Virtualization Technology Intel® 64 Architecture (solamente para Diamondville)

9 Layout Proceso de 45 nm Hi-K de Intel.
Consumo de energía promedio entre 0,65 y 2,5watt. Hasta 1.8Ghz de velocidad de reloj. 25 mm2 para Silverthorne. 47millones de transistores.

10 El microprocesador antes conocido como... Silverthorme.
Procesador IA-32 single core. 56Kb L1 cache; 32Kb para instrucción 24Kb restantes para los datos. Direcciona un máximo de 4Gb de memoria.

11 El microprocesador antes conocido como... Silverthorme.
Es compatible con las extensiones x87 FPU and SIMD State Management. MMX Technology. SSSE3 Extensions. VMX Instructions.

12 El microprocesador antes conocido como... Silverthorme.
Z5xx series se compone de 5 núcleos, FCBGA8 de 441 pins. Pensado para ser integrado en MIDs y dispositivos ultraportátiles

13 El microprocesador antes conocido como... Diamondville.
Procesador Intel64, single y dual core. Capaz de direccionar más de 64Gb. Mismo principio de cache L1 que Silverthorne. Soporta todos los conjuntos de instrucciones de IA-32 ya mencionados en Silverthorme, y además los relativos a Intel64.

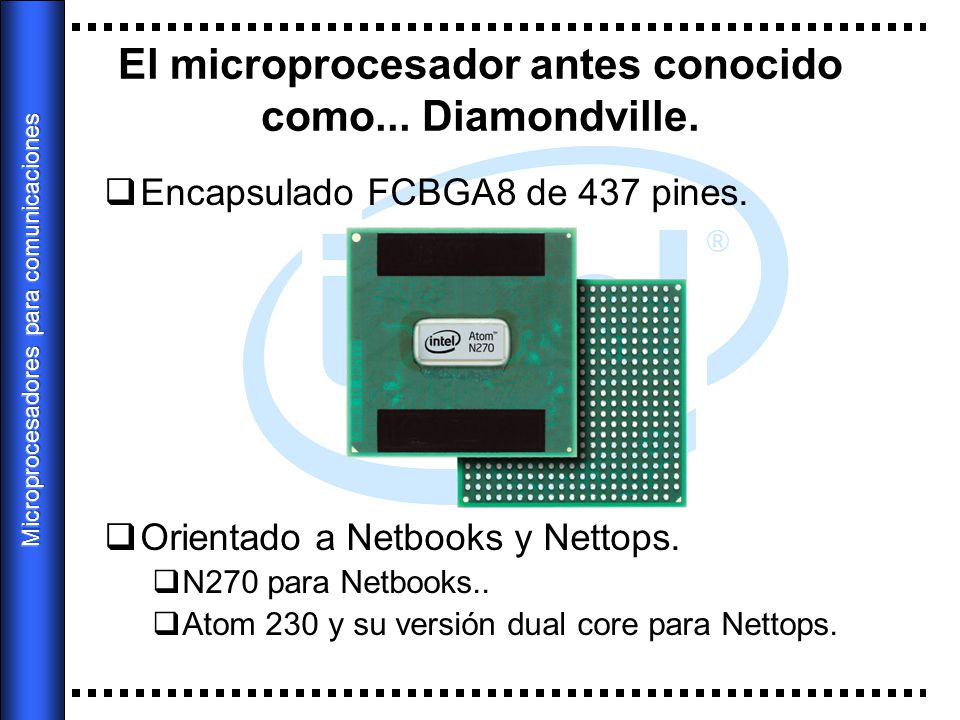

14 El microprocesador antes conocido como... Diamondville.
Encapsulado FCBGA8 de 437 pines. Orientado a Netbooks y Nettops. N270 para Netbooks.. Atom 230 y su versión dual core para Nettops.

15 Intel ® Centrino ® Atom TM
De nombre código Menlow. Z510 y Z530. Chipset Intel SCH US15W Decodificador H.264

16 Nettop Sistema básico de sobremesa, para contenidos multimedia y navegación web, de bajo coste. Intel propone sus micros 230 y 330, en conjunción con el chipset Intel®945GC

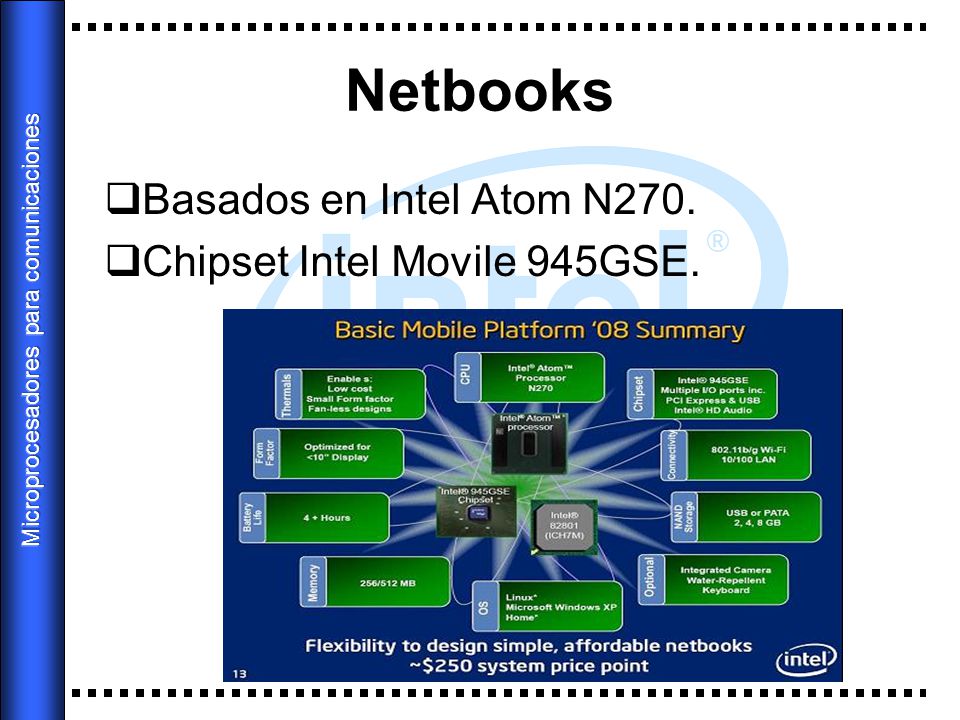

17 Netbooks Basados en Intel Atom N270. Chipset Intel Movile 945GSE.

18 Líneas en desarrollo y futuro de la arquitectura.
Intel® AtomTM Medfield. Fabricación de los procesadores Diamondville en tecnología de 32nm. Versiones tanto de uno como dos núcleos. Llegada a mediados de 2010.

19 Intel® y AtomTM llegan en SoC.
Plataforma Intel® Moorestown. Sucesora de Menlow a finales de 2009. SoC formado por; Atom Silverthorne 45nm. Acelerador gráfico. Controlador de menoria. Codificador decodificador video. Controlador de entrada/salida, optimizado para redes. (WiFi, WiMAX, HSDPA)

20 Intel® y AtomTM llegan en SoC.
Canmore y Sodaville. Mediados y final de 2009. SoC basados en Atom Diamondville. Pretenden llevar x86 al mercado de la electrónica de consumo y los set-top-boxes.

21 Analizando Intel® AtomTM
