1 Microprocesadores en teléfonos móviles Álvaro Rodríguez Martínez Pablo Marbán Blázquez Raúl Muriana Martínez Microprocesadores para Comunicaciones ETSIT, ULPGC. Enero David Melián Perera.

2 Introducción. Propuesta de Texax Instrument. Propuesta de Freescale. Propuesta de Marvell. Nuevas tendencias. Under the hood Apple iPhone. INDICE

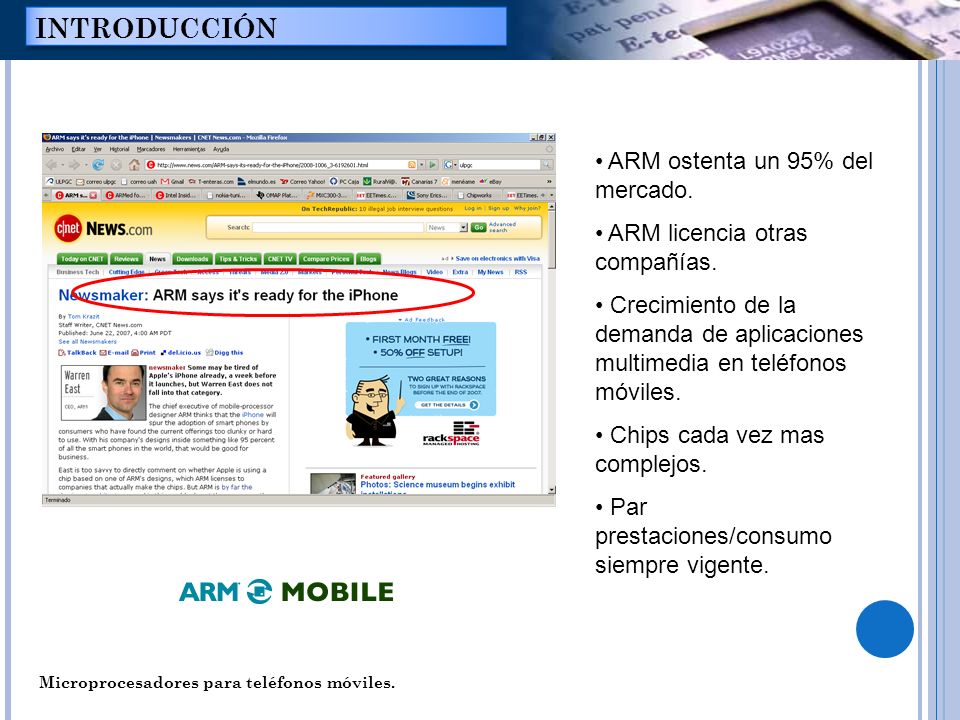

3 Microprocesadores para teléfonos móviles. INTRODUCCIÓN ARM ostenta un 95% del mercado. ARM licencia otras compañías. Crecimiento de la demanda de aplicaciones multimedia en teléfonos móviles. Chips cada vez mas complejos. Par prestaciones/consumo siempre vigente.

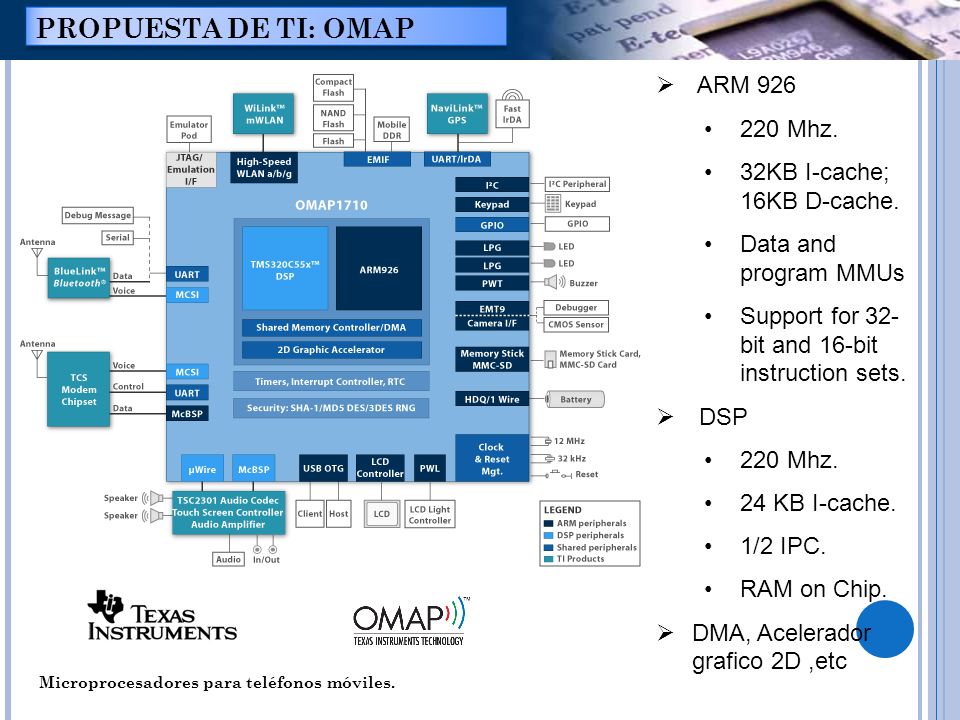

4 Microprocesadores para teléfonos móviles. PROPUESTA DE TI: OMAP ARM Mhz. 32KB I-cache; 16KB D-cache. Data and program MMUs Support for 32- bit and 16-bit instruction sets. DSP 220 Mhz. 24 KB I-cache. 1/2 IPC. RAM on Chip. DMA, Acelerador grafico 2D,etc

5 Microprocesadores para teléfonos móviles. PROPUESTA DE TI: OMAP ARM Mhz. integrated FP coprocessor DSP DMA, Acelerador grafico 2D/3D. Support 4+ Mpix Cameras. Acelerador de video e imágenes. Procesamiento paralelo. 5 Mbit internal SRAM. Unidad criptográfica.

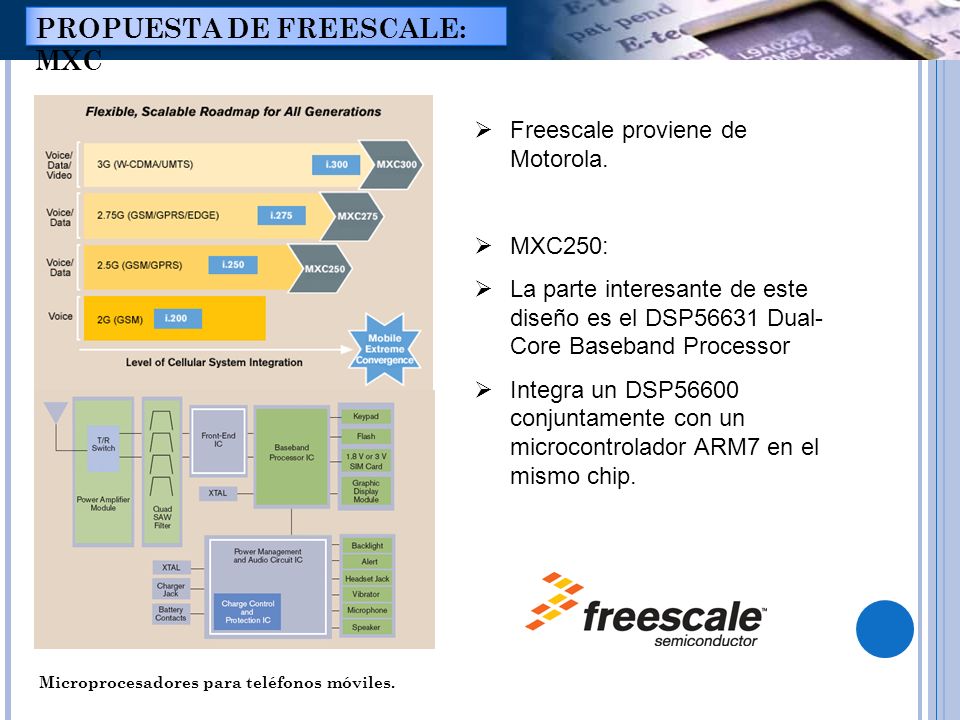

6 Microprocesadores para teléfonos móviles. PROPUESTA DE FREESCALE: MXC Freescale proviene de Motorola. MXC250: La parte interesante de este diseño es el DSP56631 Dual- Core Baseband Processor Integra un DSP56600 conjuntamente con un microcontrolador ARM7 en el mismo chip.

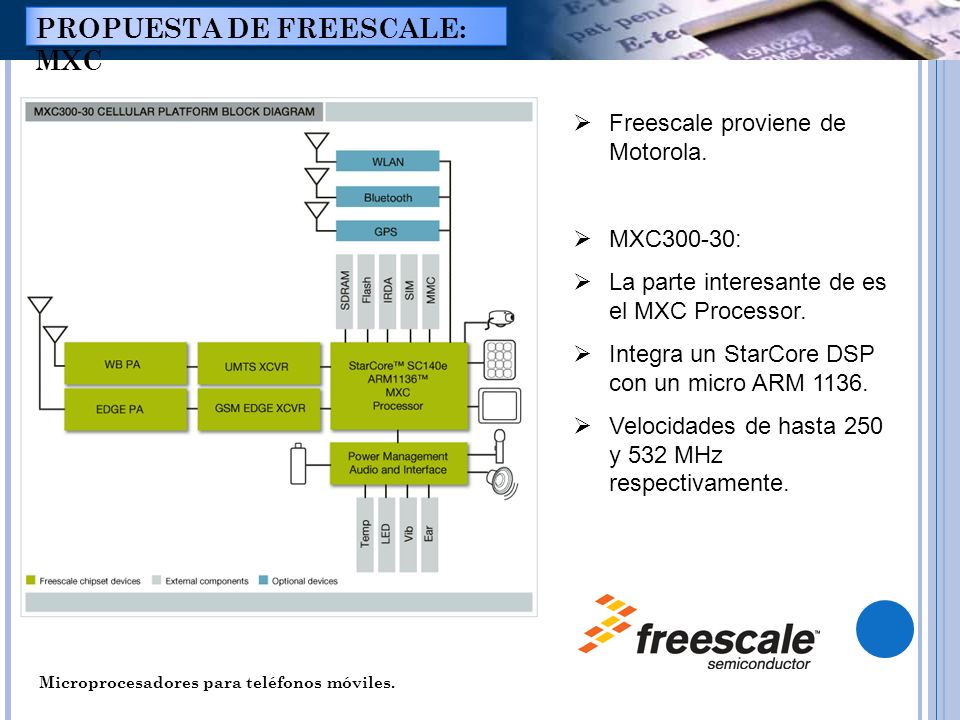

7 Microprocesadores para teléfonos móviles. PROPUESTA DE FREESCALE: MXC Freescale proviene de Motorola. MXC300-30: La parte interesante de es el MXC Processor. Integra un StarCore DSP con un micro ARM Velocidades de hasta 250 y 532 MHz respectivamente.

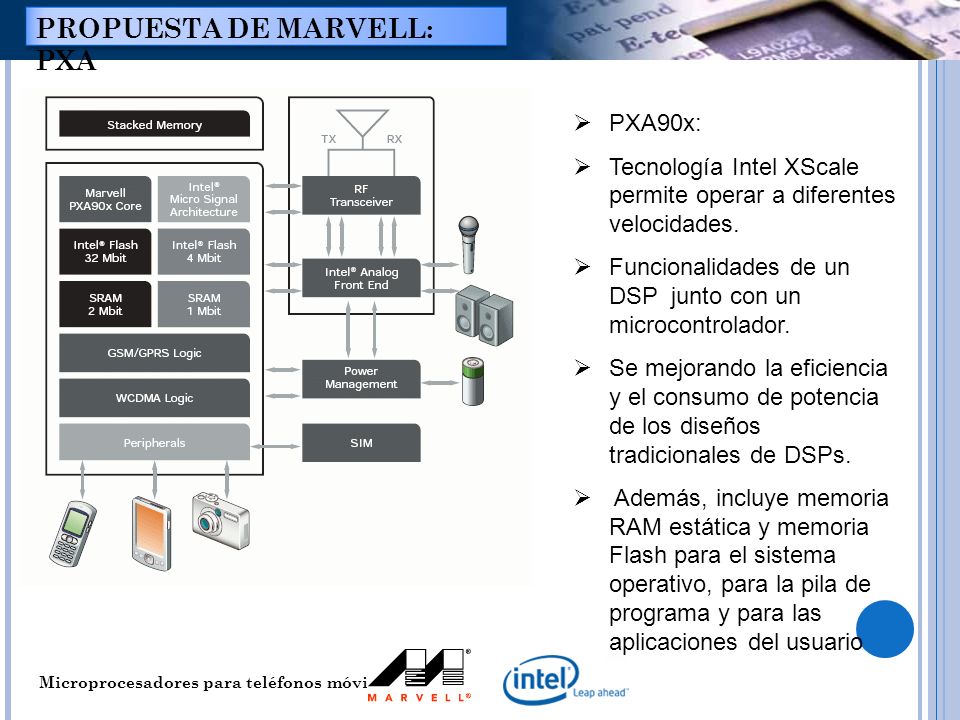

8 Microprocesadores para teléfonos móviles. PROPUESTA DE MARVELL: PXA PXA90x: Tecnología Intel XScale permite operar a diferentes velocidades. Funcionalidades de un DSP junto con un microcontrolador. Se mejorando la eficiencia y el consumo de potencia de los diseños tradicionales de DSPs. Además, incluye memoria RAM estática y memoria Flash para el sistema operativo, para la pila de programa y para las aplicaciones del usuario

9 Microprocesadores para teléfonos móviles. PROPUESTA DE MARVELL: PXA Wireless Intel® SpeedStep con Instrucción Power Manager software para aumentar la vida de las baterías. Para dar soporte a streaming de video, se hace uso de un acelerador de gráficos 2D, un framebuffer de 768 KB y la tecnología Intel Wireless MMX-2. PXA320: Hasta 800 Mhz. I-32 KB L1 D-32KB L1 256 KB L2

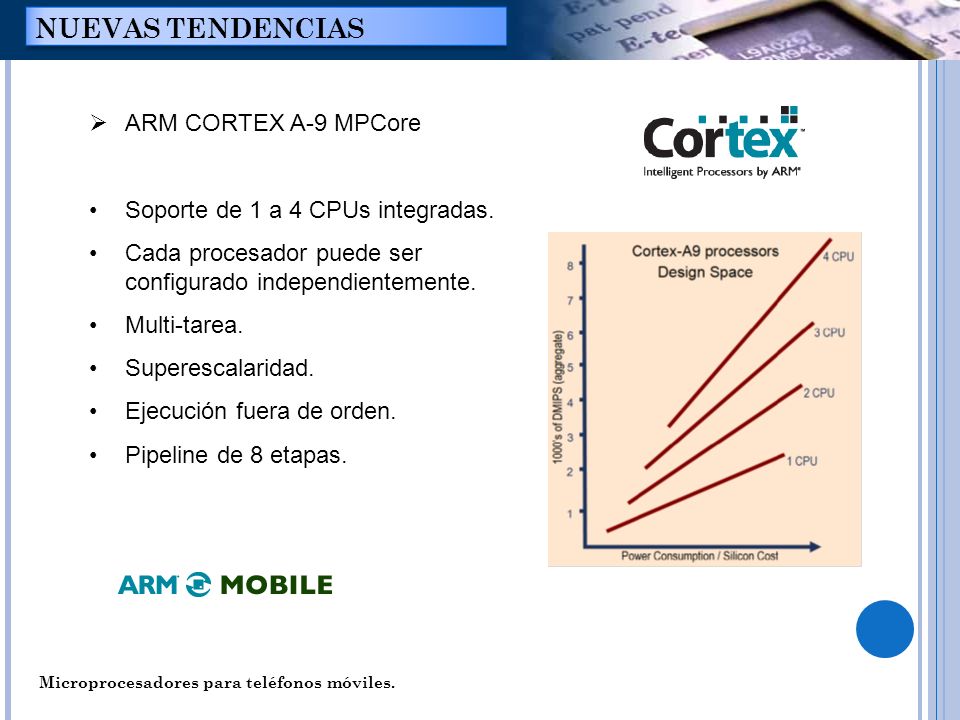

10 Microprocesadores para teléfonos móviles. NUEVAS TENDENCIAS ARM CORTEX A-9 MPCore Soporte de 1 a 4 CPUs integradas. Cada procesador puede ser configurado independientemente. Multi-tarea. Superescalaridad. Ejecución fuera de orden. Pipeline de 8 etapas.

11 Unidad inteligente SCU, responsable de las interconexiones, comunicaciones y transferencias entre cachés y memoria del sistema. ACP (Accelerator Coherence Port), es una interfaz esclava compatible AMBA que proporciona la interconectividad a cada procesador con un gran número de posibles maestros del sistema, como por ejemplo el controlador DMA. Cachés L2 asociativas de 4 a 16 vías y hasta 2 MB. Microprocesadores para teléfonos móviles. NUEVAS TENDENCIAS Cachés separadas L1 I-D. Unidad de coma flotante 224 Interrupciones posibles (GIC).

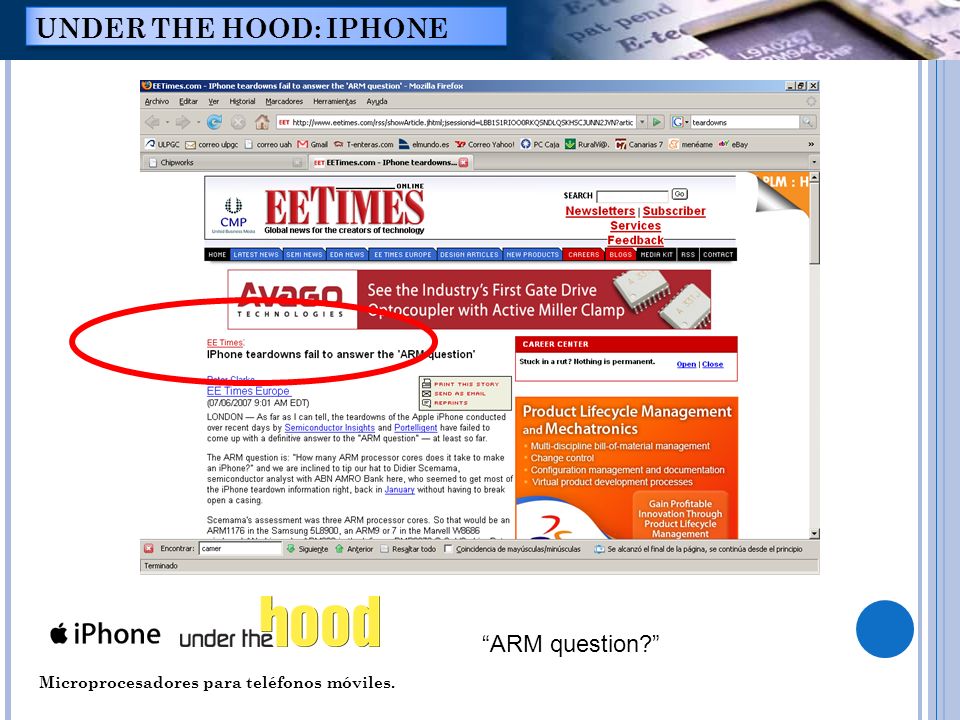

12 Microprocesadores para teléfonos móviles. UNDER THE HOOD: IPHONE ARM question?

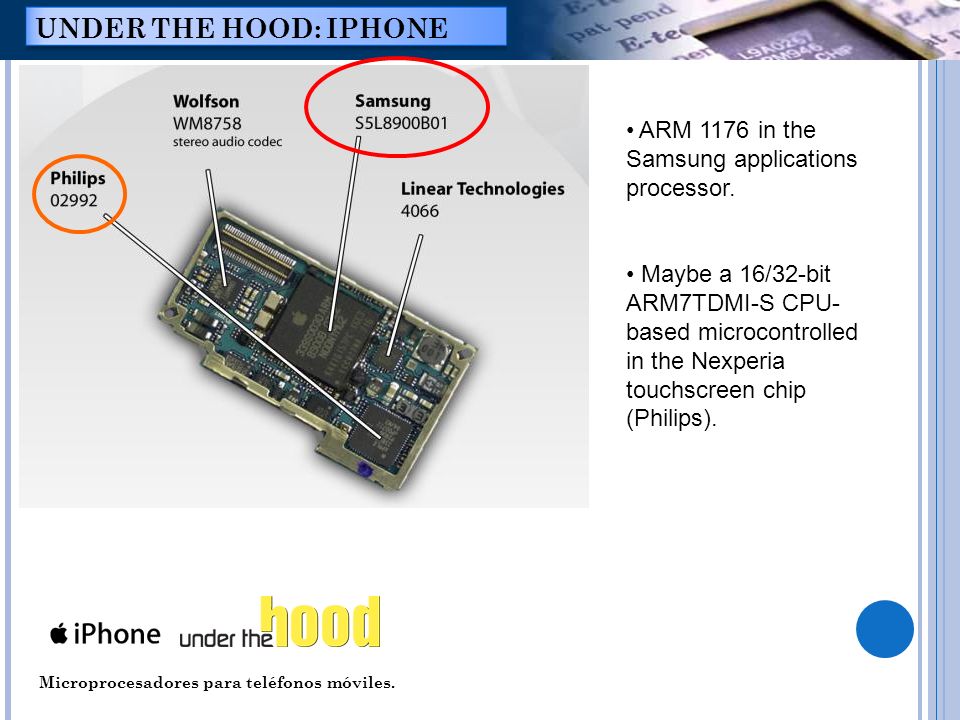

13 Microprocesadores para teléfonos móviles. UNDER THE HOOD: IPHONE ARM 1176 in the Samsung applications processor. Maybe a 16/32-bit ARM7TDMI-S CPU- based microcontrolled in the Nexperia touchscreen chip (Philips).

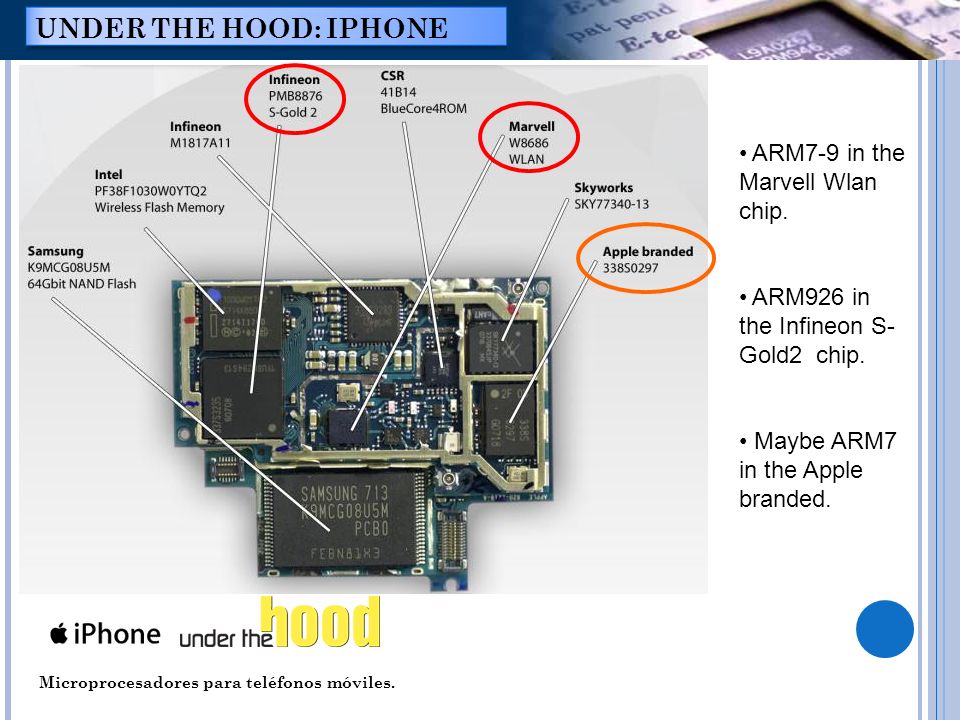

14 Microprocesadores para teléfonos móviles. UNDER THE HOOD: IPHONE ARM7-9 in the Marvell Wlan chip. ARM926 in the Infineon S- Gold2 chip. Maybe ARM7 in the Apple branded.

15 Microprocesadores en teléfonos móviles Álvaro Rodríguez Martínez Pablo Marbán Blázquez Raúl Muriana Martínez Microprocesadores para Comunicaciones ETSIT, ULPGC. Enero David Melián Perera.
