1 Ing. Eléctrica Tabla de Contenidos

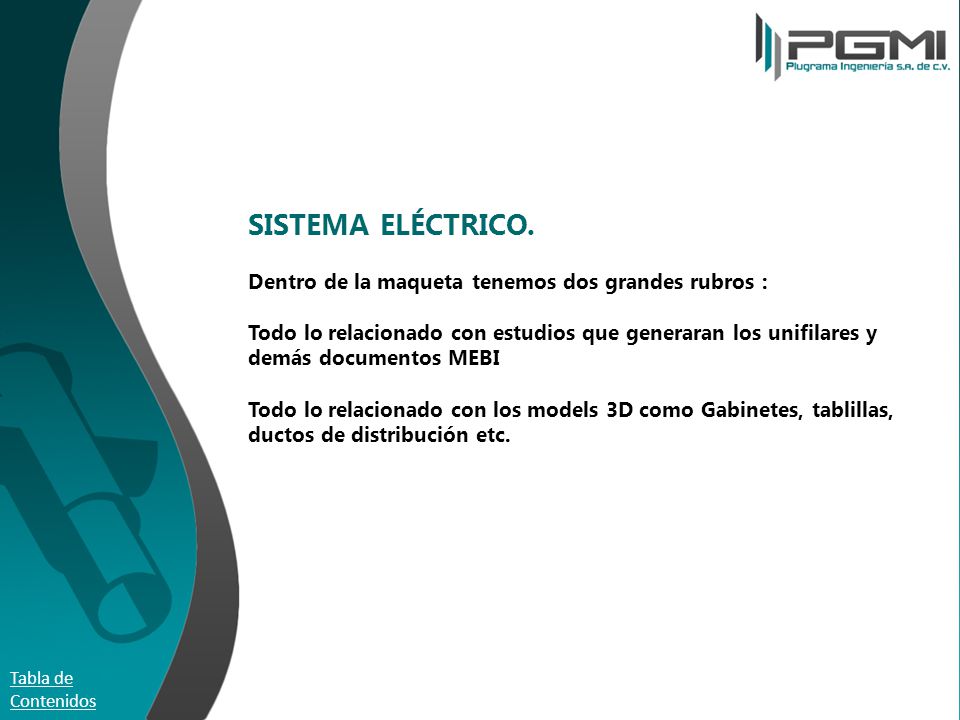

2 SISTEMA ELÉCTRICO. Dentro de la maqueta tenemos dos grandes rubros : Todo lo relacionado con estudios que generaran los unifilares y demás documentos MEBI Todo lo relacionado con los models 3D como Gabinetes, tablillas, ductos de distribución etc. Tabla de Contenidos

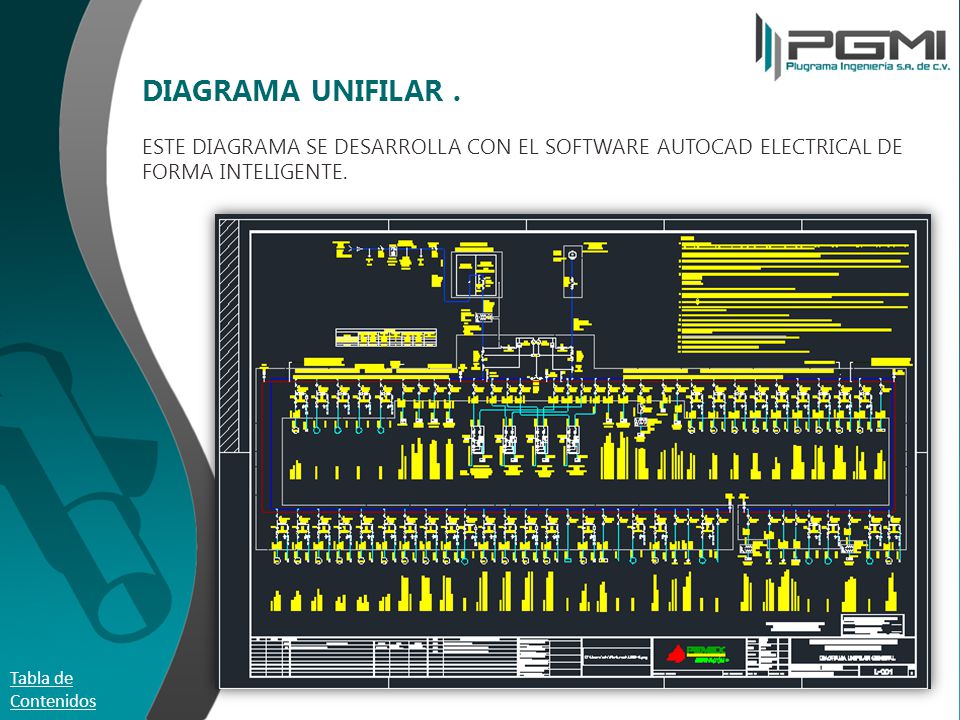

3 DIAGRAMA UNIFILAR . ESTE DIAGRAMA SE DESARROLLA CON EL SOFTWARE AUTOCAD ELECTRICAL DE FORMA INTELIGENTE. Tabla de Contenidos

4 CLASIFICACION DE AREAS PELIGROSAS
CLASIFICACION DE AREAS PELIGROSAS. TOMANDO COMO BASE EL ARREGLO GENERAL EN PLANTA Y LA INFORMACION DE LOS MATERIALES INFLAMABLES Y AL ARTICULO 500 DE LA NOM-001-SEDE-2005 Y LA NORMATIVIDAD APLICABLE DEL USUARIO. Tabla de Contenidos

5 NORMATIVIDAD APLICABLE

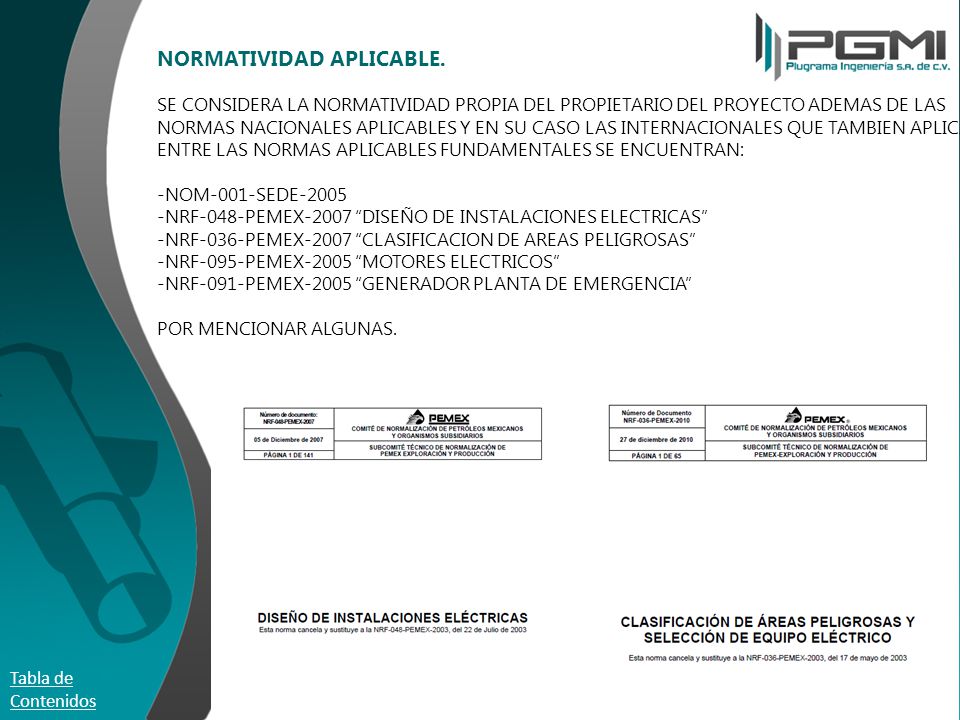

NORMATIVIDAD APLICABLE. SE CONSIDERA LA NORMATIVIDAD PROPIA DEL PROPIETARIO DEL PROYECTO ADEMAS DE LAS NORMAS NACIONALES APLICABLES Y EN SU CASO LAS INTERNACIONALES QUE TAMBIEN APLICA. ENTRE LAS NORMAS APLICABLES FUNDAMENTALES SE ENCUENTRAN: -NOM-001-SEDE NRF-048-PEMEX-2007 “DISEÑO DE INSTALACIONES ELECTRICAS” -NRF-036-PEMEX-2007 “CLASIFICACION DE AREAS PELIGROSAS” -NRF-095-PEMEX-2005 “MOTORES ELECTRICOS” -NRF-091-PEMEX-2005 “GENERADOR PLANTA DE EMERGENCIA” POR MENCIONAR ALGUNAS. Tabla de Contenidos

6 INGENIERIA DE DETALLE SUBESTACION ELECTRICA
INGENIERIA DE DETALLE SUBESTACION ELECTRICA. EN FUNCIÓN DE LAS BASES DE DISEÑO Y LINEAMIENTOS DE LA INGENIERIA BASICA DEL PROYECTO SE DETERMINARA EL EDIFICIO QUE ALOJARA TODO EL EQUIPO DE CONTROL ELECTRICO (CCM, BANCOS DE CAPACITORES, TRANSFORMADORES DE POTENCIA, TRANSFORMADORES DE ALUMBRADO, TABLEROS DE DISTRIBUCIÓN, TABLEROS DE ALUMBRADO, PLANTA DE EMERGENCIA Y EQUIPOS DE PRESURIZACIÓN Y AIRE ACONDICIONADO SI ASI SE REQUIERE). Tabla de Contenidos

7 DISTRIBUCION DE FUERZA
DISTRIBUCION DE FUERZA. ENTREGABLES, DISTRIBUCION DE FUERZA AL AREA EN GENERAL, RED DE DISTRIBUCION SUBTERRANEA O AREA, CORTES DE DUCTOS, DESARROLLO DE REGISTROS, DISTRIBUCION DE FUERZA EN EDIFICIOS, AREAS DE PROCESO Y ALMACENAMIENTO Y ALIMENTACIONES A INSTRUMENTOS. Tabla de Contenidos

8 RED GENERAL DE DUCTOS. Tabla de Contenidos

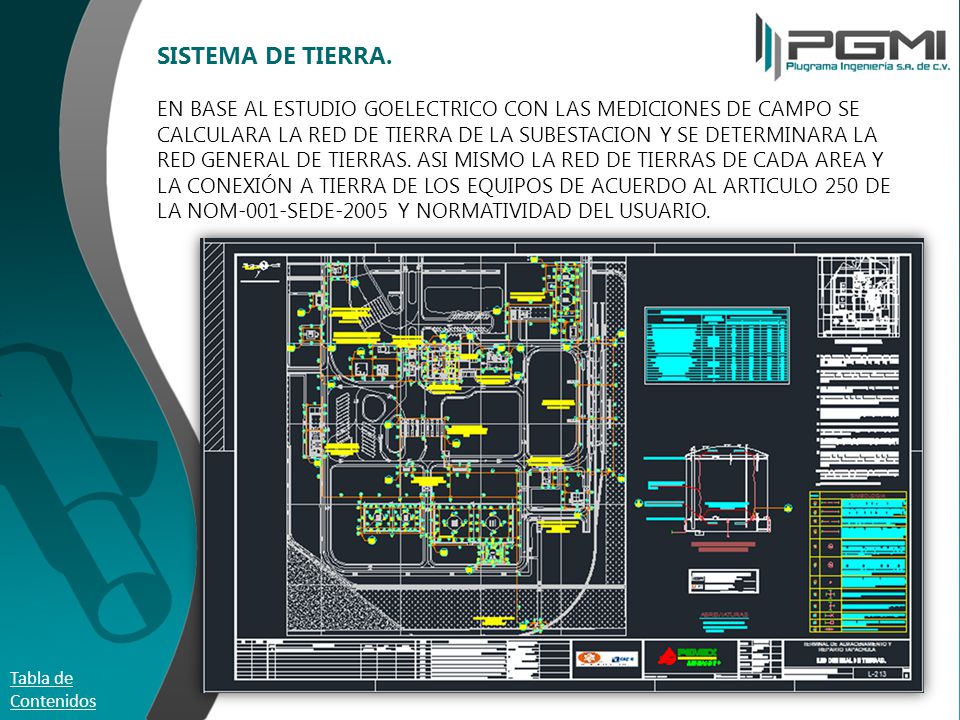

9 SISTEMA DE TIERRA. EN BASE AL ESTUDIO GOELECTRICO CON LAS MEDICIONES DE CAMPO SE CALCULARA LA RED DE TIERRA DE LA SUBESTACION Y SE DETERMINARA LA RED GENERAL DE TIERRAS. ASI MISMO LA RED DE TIERRAS DE CADA AREA Y LA CONEXIÓN A TIERRA DE LOS EQUIPOS DE ACUERDO AL ARTICULO 250 DE LA NOM-001-SEDE-2005 Y NORMATIVIDAD DEL USUARIO. Tabla de Contenidos

10 ALUMBRADO EN EDIFICIOS. MEDIANTE EL SOFWARE DIALUX 4
ALUMBRADO EN EDIFICIOS. MEDIANTE EL SOFWARE DIALUX 4.0 SE DETERMINARA LOS REQUERIMIENTOS DE ALUMBRADO DE LAS AREAS INTERIORES ATENDIENDO A LOS NIVELES DE ILUMINACION QUE DETERMINAN LOS REQUERIMIENTOS DEL USUARIO EDITANDOSE PLANOS PARA CADA AREA. Tabla de Contenidos

11 ALUMBRADO DE AREAS Y CALLES INTERIORES. MEDIANTE EL SOFWARE DIALUX 4

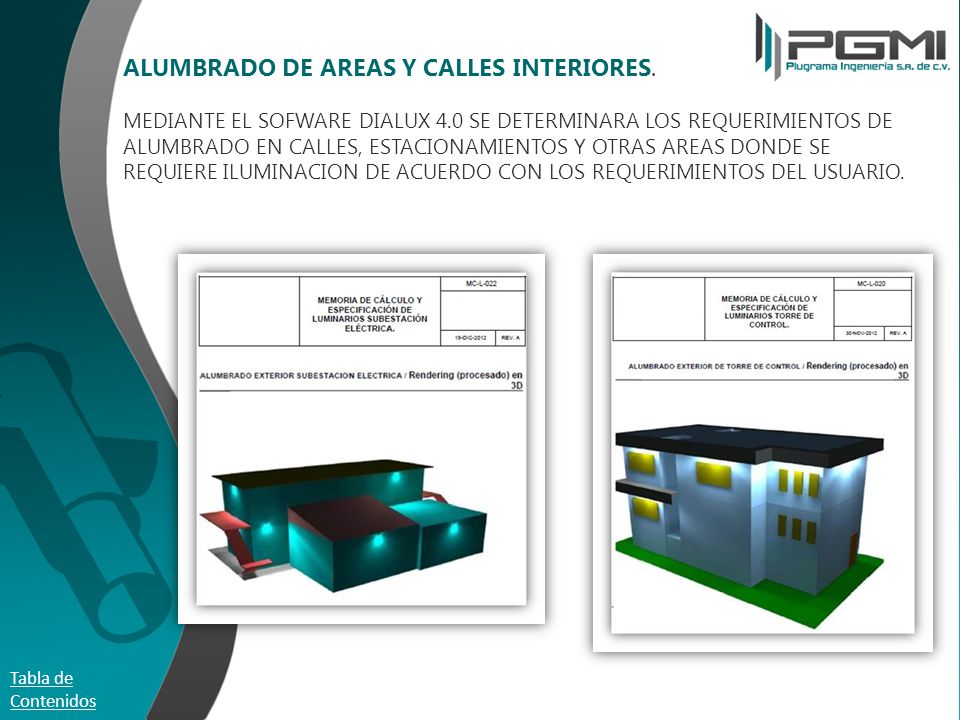

ALUMBRADO DE AREAS Y CALLES INTERIORES. MEDIANTE EL SOFWARE DIALUX 4.0 SE DETERMINARA LOS REQUERIMIENTOS DE ALUMBRADO EN CALLES, ESTACIONAMIENTOS Y OTRAS AREAS DONDE SE REQUIERE ILUMINACION DE ACUERDO CON LOS REQUERIMIENTOS DEL USUARIO. Tabla de Contenidos

12 SUBESTACIÓN ELÉCTRICA

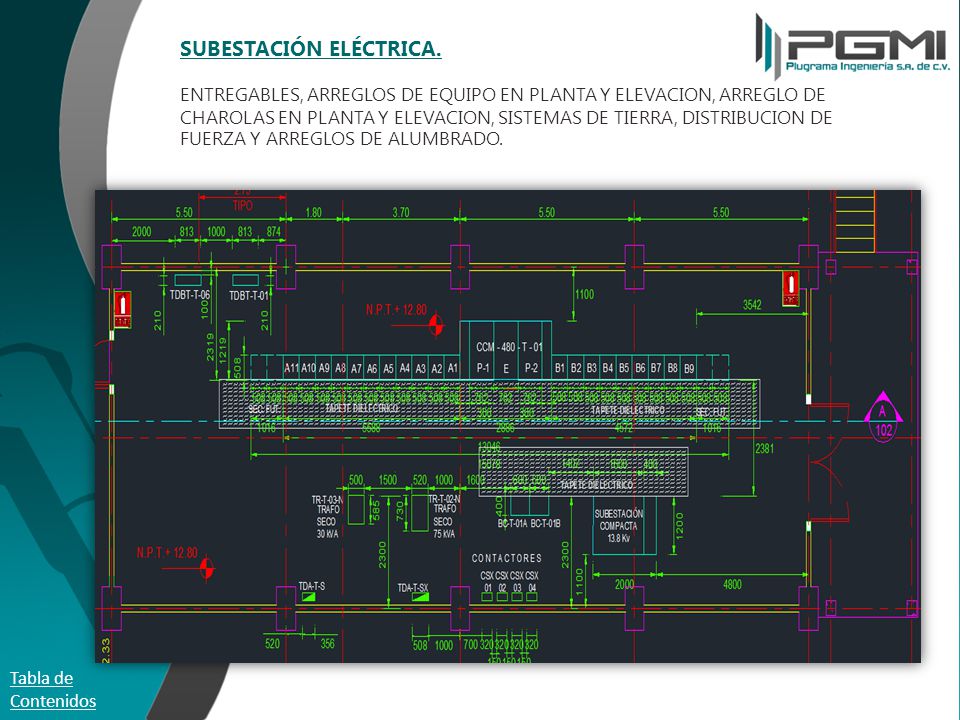

SUBESTACIÓN ELÉCTRICA. ENTREGABLES, ARREGLOS DE EQUIPO EN PLANTA Y ELEVACION, ARREGLO DE CHAROLAS EN PLANTA Y ELEVACION, SISTEMAS DE TIERRA, DISTRIBUCION DE FUERZA Y ARREGLOS DE ALUMBRADO. Tabla de Contenidos

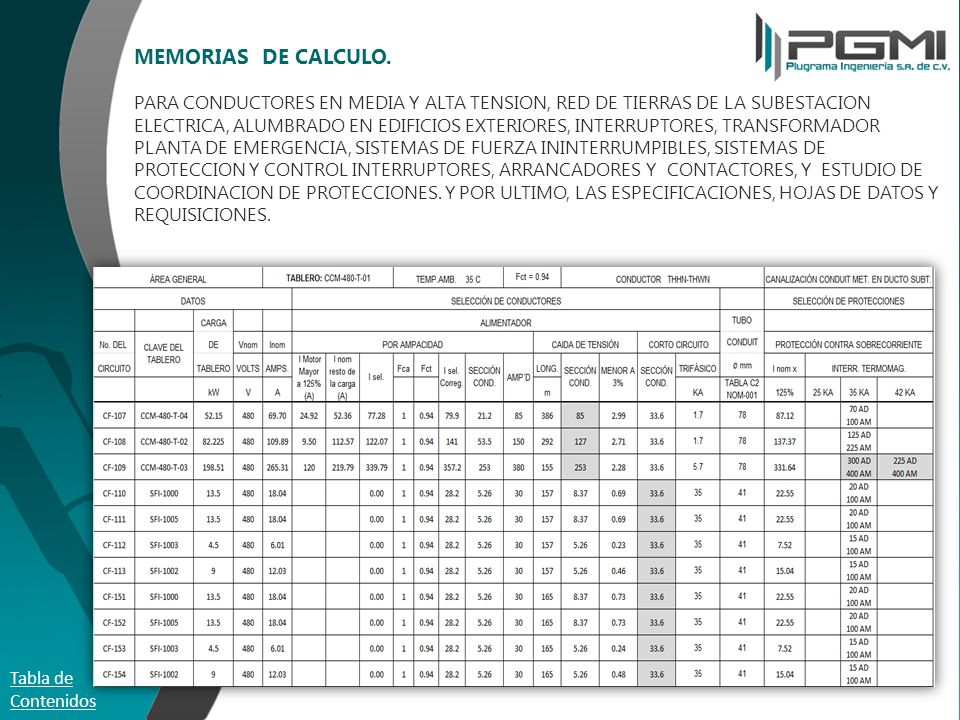

13 MEMORIAS DE CALCULO. PARA CONDUCTORES EN MEDIA Y ALTA TENSION, RED DE TIERRAS DE LA SUBESTACION ELECTRICA, ALUMBRADO EN EDIFICIOS EXTERIORES, INTERRUPTORES, TRANSFORMADOR PLANTA DE EMERGENCIA, SISTEMAS DE FUERZA ININTERRUMPIBLES, SISTEMAS DE PROTECCION Y CONTROL INTERRUPTORES, ARRANCADORES Y CONTACTORES, Y ESTUDIO DE COORDINACION DE PROTECCIONES. Y POR ULTIMO, LAS ESPECIFICACIONES, HOJAS DE DATOS Y REQUISICIONES. Tabla de Contenidos

14 ESTUDIO DE CORTO CIRCUITO. Software utilizado ETAP V 7

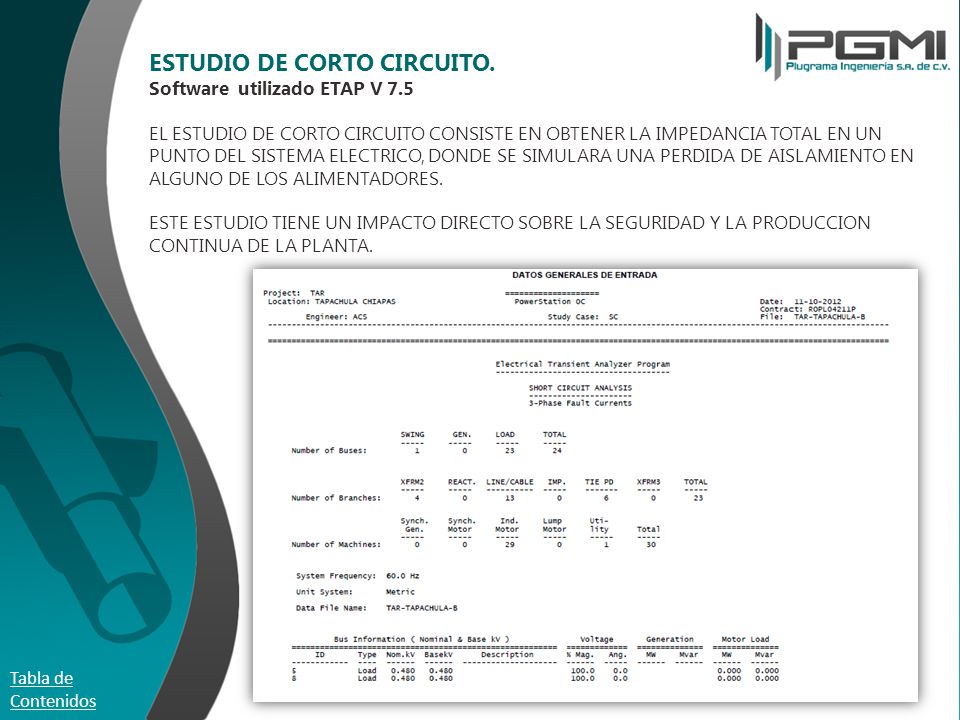

ESTUDIO DE CORTO CIRCUITO. Software utilizado ETAP V 7.5 EL ESTUDIO DE CORTO CIRCUITO CONSISTE EN OBTENER LA IMPEDANCIA TOTAL EN UN PUNTO DEL SISTEMA ELECTRICO, DONDE SE SIMULARA UNA PERDIDA DE AISLAMIENTO EN ALGUNO DE LOS ALIMENTADORES. ESTE ESTUDIO TIENE UN IMPACTO DIRECTO SOBRE LA SEGURIDAD Y LA PRODUCCION CONTINUA DE LA PLANTA. Tabla de Contenidos

15 ESTUDIO DE CORTO CIRCUITO. Software utilizado ETAP V 7.5
Tabla de Contenidos

16 ESTUDIO DE CORTO CIRCUITO. Software utilizado ETAP V 7.5
Tabla de Contenidos
