1 Curso Optativo de Optoelectrónica MAXPLUS-II Dra. M. Aurora D. Vargas Treviño Objetivo: Aprender a utilizar MAXPLUS-II como herramienta para diseñar y simular circuitos digitales así como su implementación real en Dispositivos Lógicos Programables (PLDs) de ALTERA.

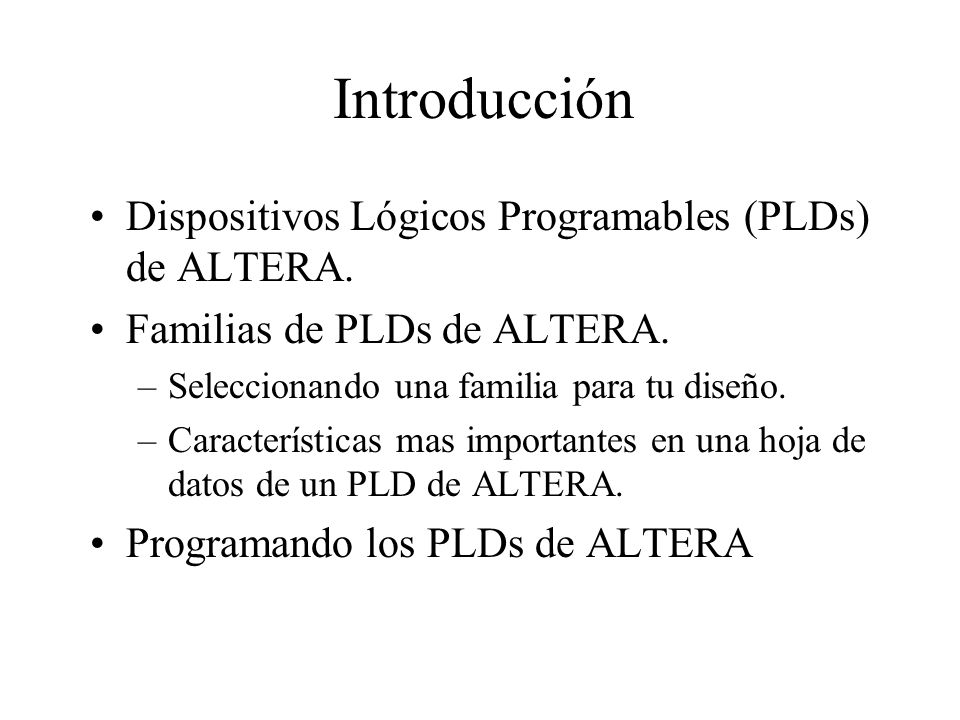

2 Introducción Dispositivos Lógicos Programables (PLDs) de ALTERA. Familias de PLDs de ALTERA. –Seleccionando una familia para tu diseño. –Características mas importantes en una hoja de datos de un PLD de ALTERA. Programando los PLDs de ALTERA

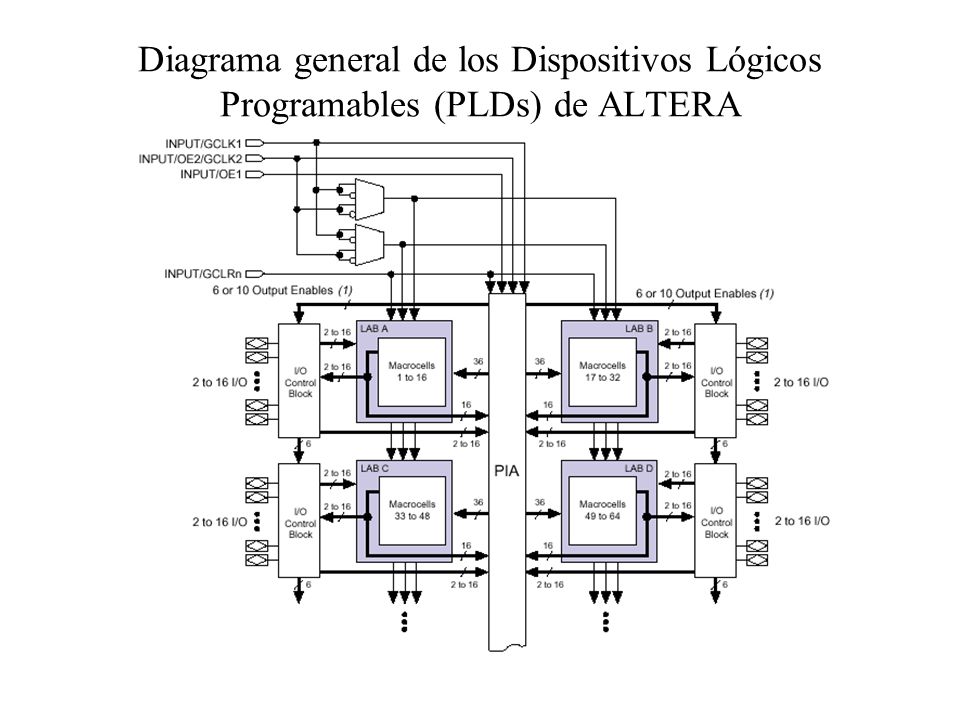

3 Diagrama general de los Dispositivos Lógicos Programables (PLDs) de ALTERA

4 Elementos de los PLDs de ALTERA Macrocelda: es la unidad lógica básica con la cual se constituyen los bloques de arreglos lógicos (LABs). Bloques de arreglos lógicos (LAB): Estos bloques son usados para constituir los PLDs de ALTERA y consisten en 16 macroceldas. El numero de LABs va a definir la capacidad de un PLD de ALTERA.

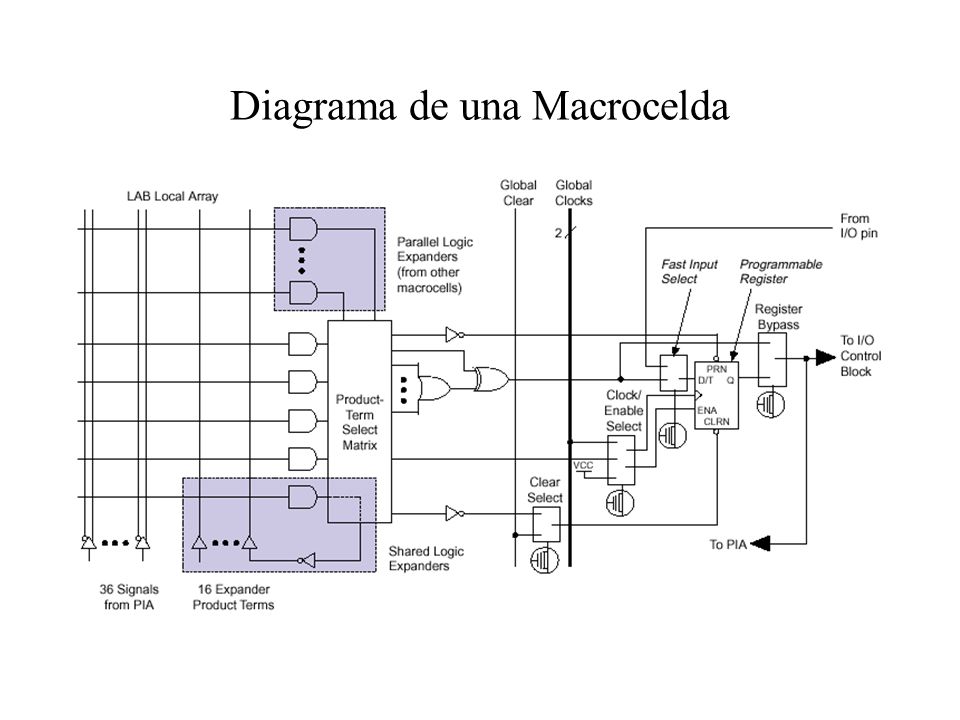

5 Diagrama de una Macrocelda

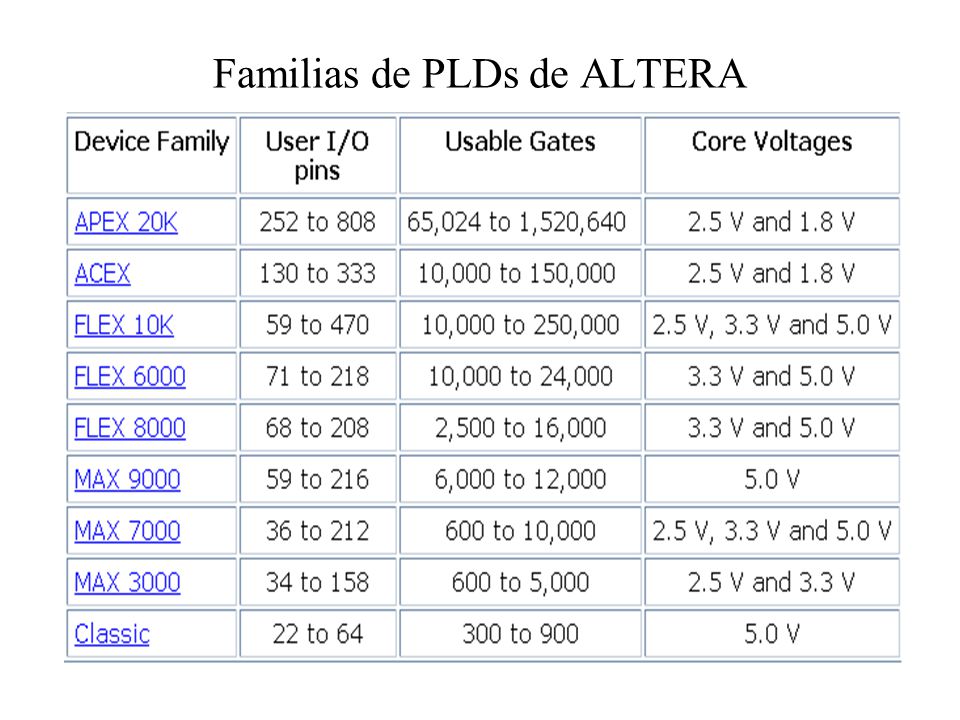

6 Familias de PLDs de ALTERA

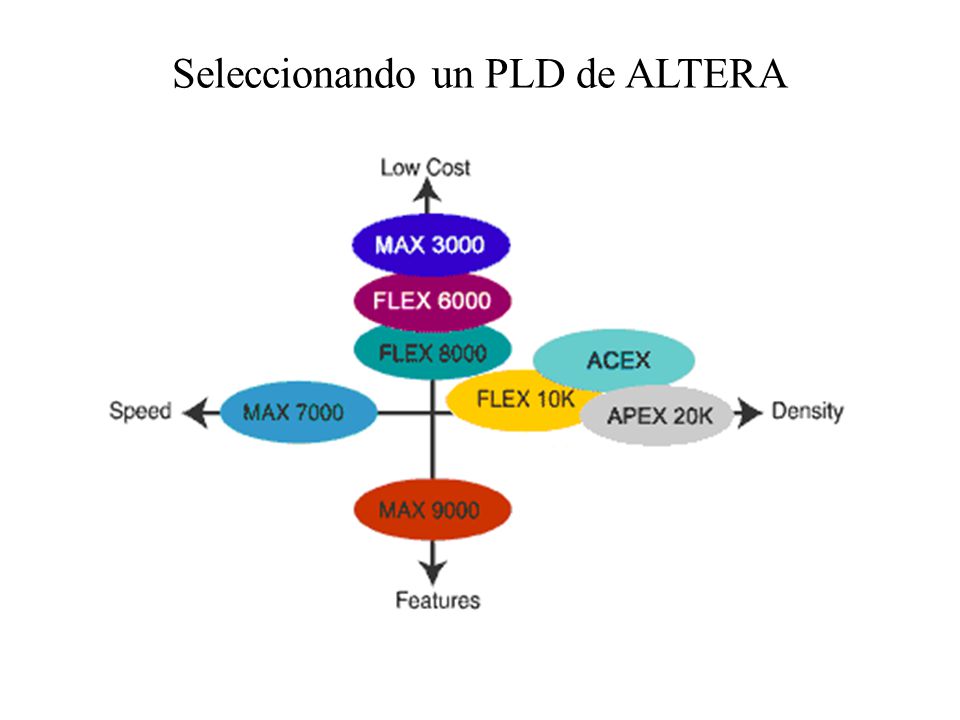

7 Seleccionando un PLD de ALTERA

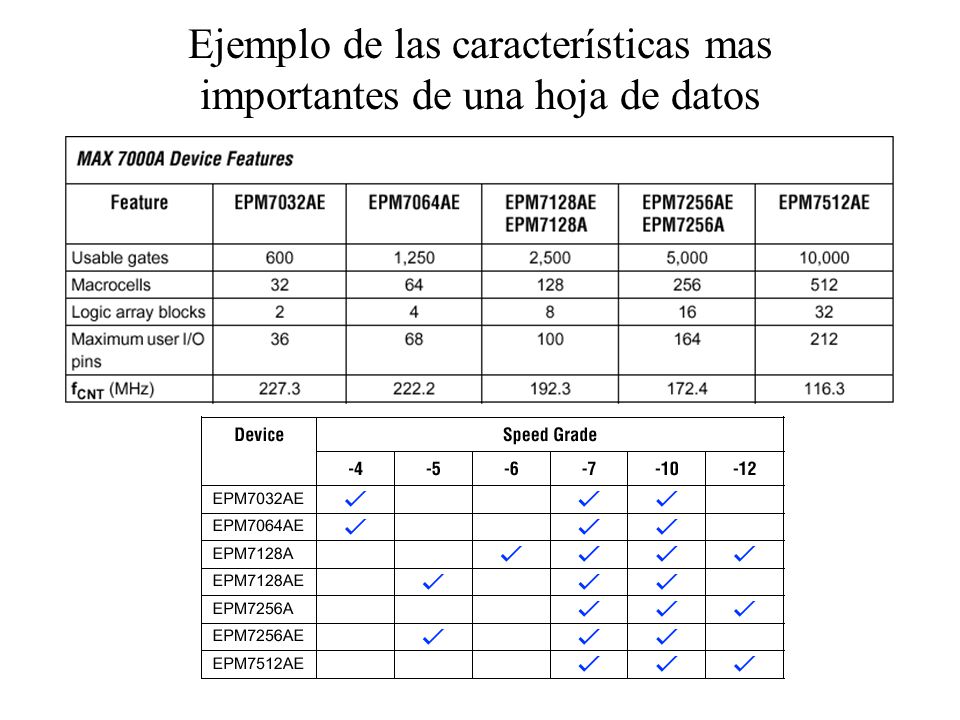

8 Ejemplo de las características mas importantes de una hoja de datos

9 MAXPLUS-II (Multiple Array MatriX Programmable Logic User System, Sistema de usuario para programar matrices múltiples de arreglos lógicos). Familias programables: Classic, MAX3000, MAX7000, MAX9000, FLEX6000, FLEX8000, FLEX10K y ACEX1K. Quartus es el resultado del desarrollo de la cuarta generación del sistema ALTERA para lógica programable. Este programa se usa para programar los dispositivos de hasta la mas alta densidad. Programando los PLDs de ALTERA

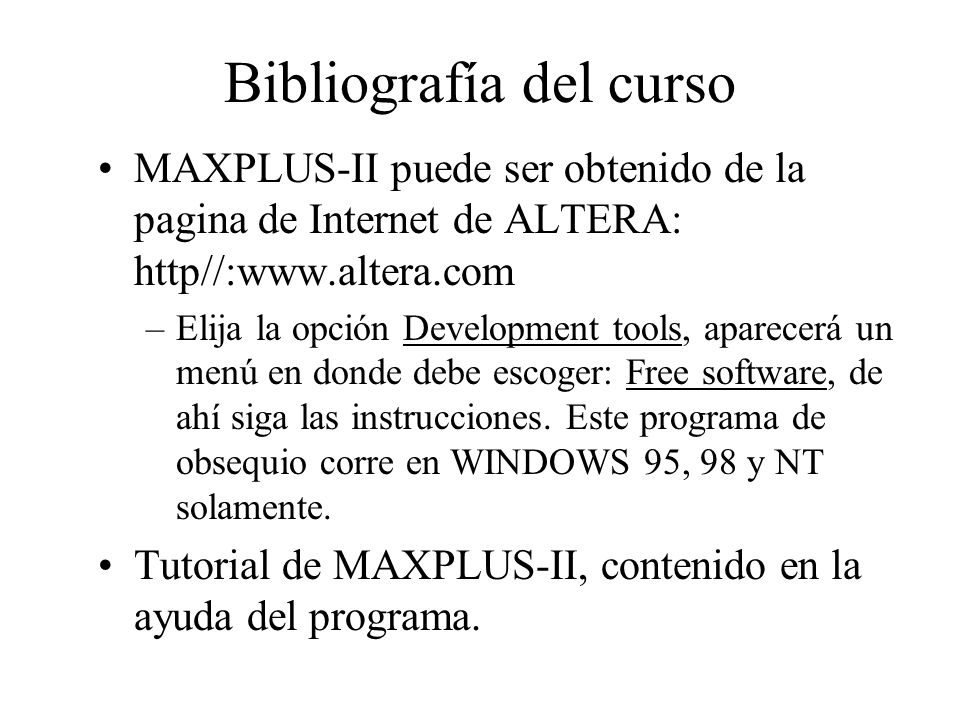

10 Bibliografía del curso MAXPLUS-II puede ser obtenido de la pagina de Internet de ALTERA: http//:www.altera.com –Elija la opción Development tools, aparecerá un menú en donde debe escoger: Free software, de ahí siga las instrucciones. Este programa de obsequio corre en WINDOWS 95, 98 y NT solamente. Tutorial de MAXPLUS-II, contenido en la ayuda del programa.

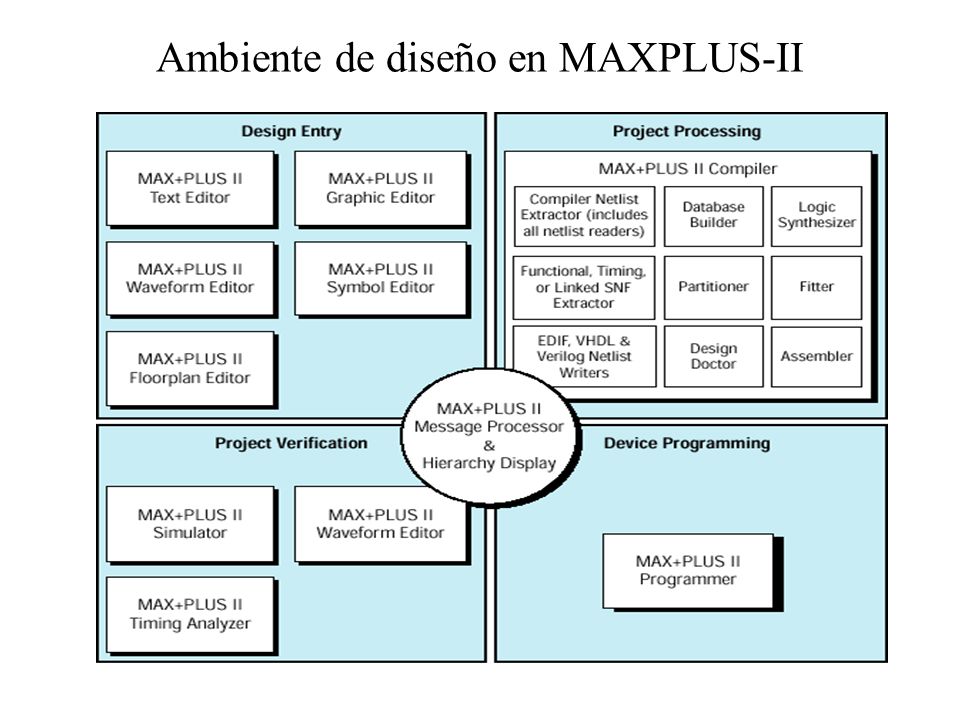

11 Ambiente de diseño en MAXPLUS-II
