ENSAYES EN MUROS OBJETIVO: EVALUAR EL COMPORTAMIENTO ANTE CARGA LATERAL DE MUROS A ESCALA REAL ENSAYES REALIZADOS DE SEPTIEMBRE 2006-DICIEMBRE 2011.

Presentación del tema: "ENSAYES EN MUROS OBJETIVO: EVALUAR EL COMPORTAMIENTO ANTE CARGA LATERAL DE MUROS A ESCALA REAL ENSAYES REALIZADOS DE SEPTIEMBRE 2006-DICIEMBRE 2011."— Transcripción de la presentación:

1 ENSAYES EN MUROS OBJETIVO: EVALUAR EL COMPORTAMIENTO ANTE CARGA LATERAL DE MUROS A ESCALA REAL ENSAYES REALIZADOS DE SEPTIEMBRE 2006-DICIEMBRE 2011

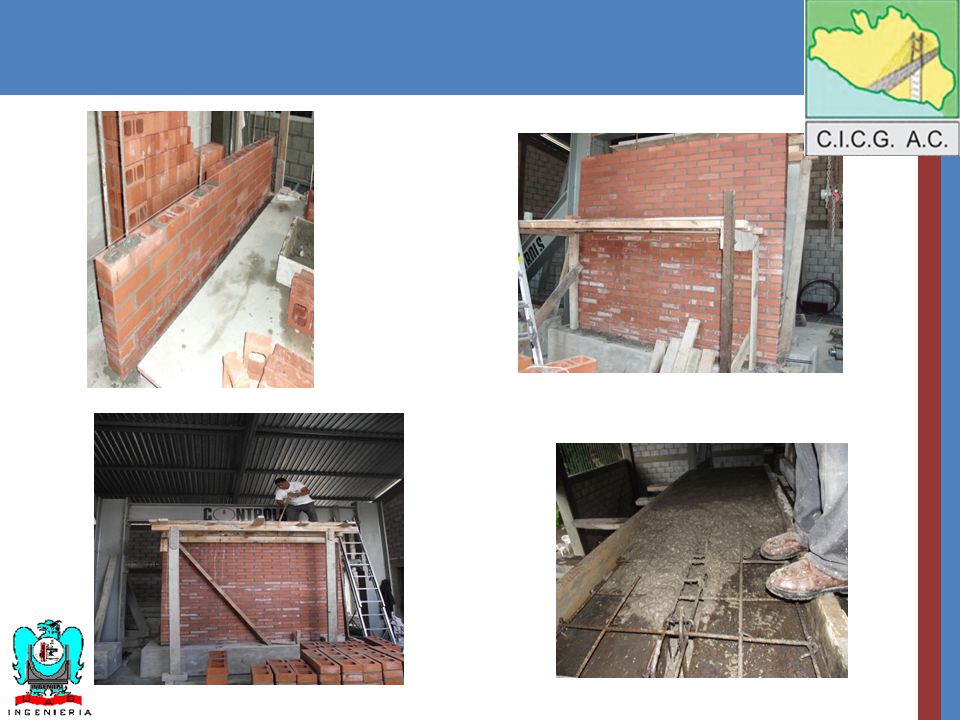

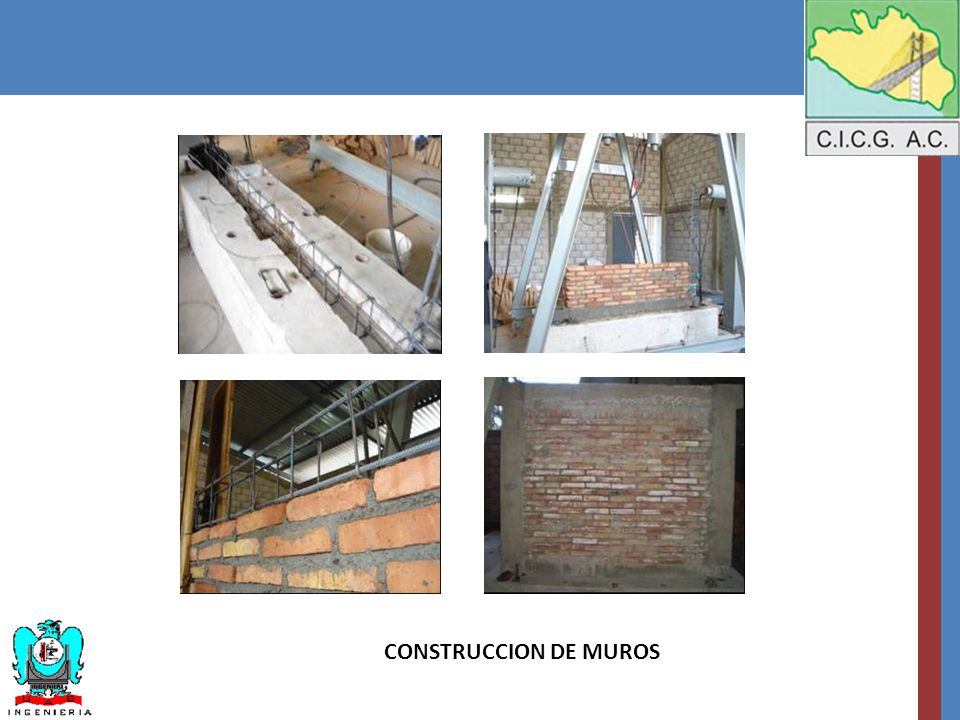

2 CONSTRUCCION DE MUROS

3

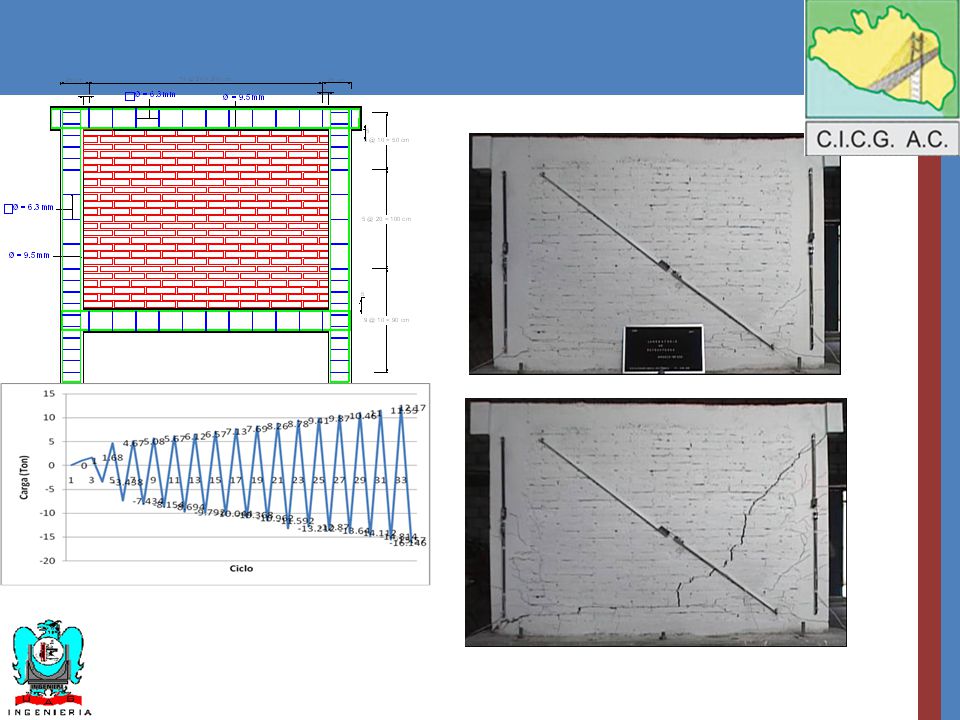

4

5

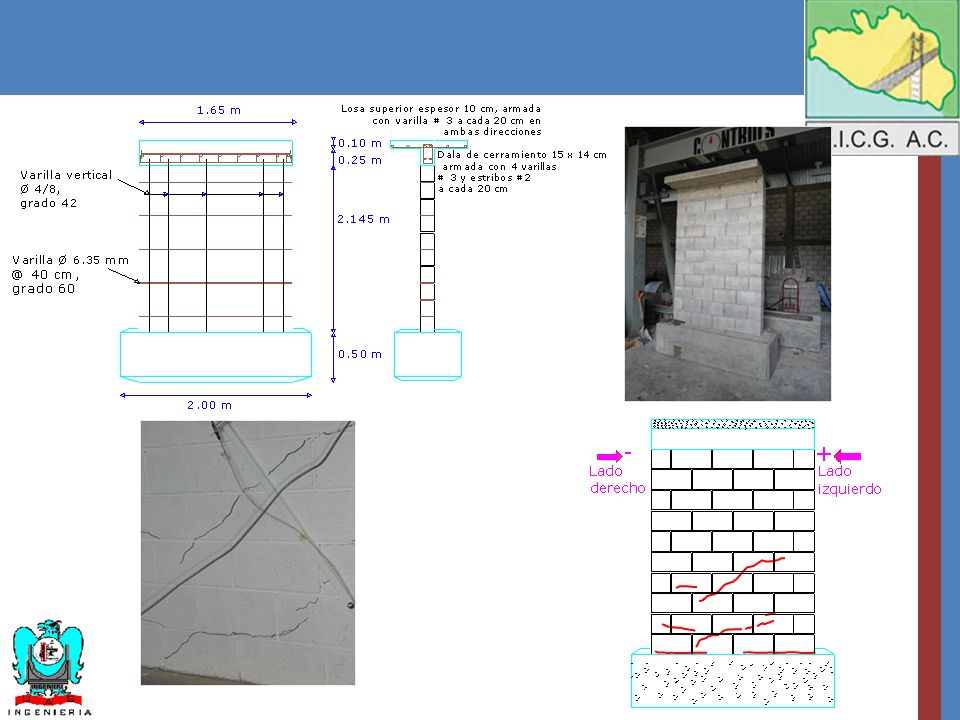

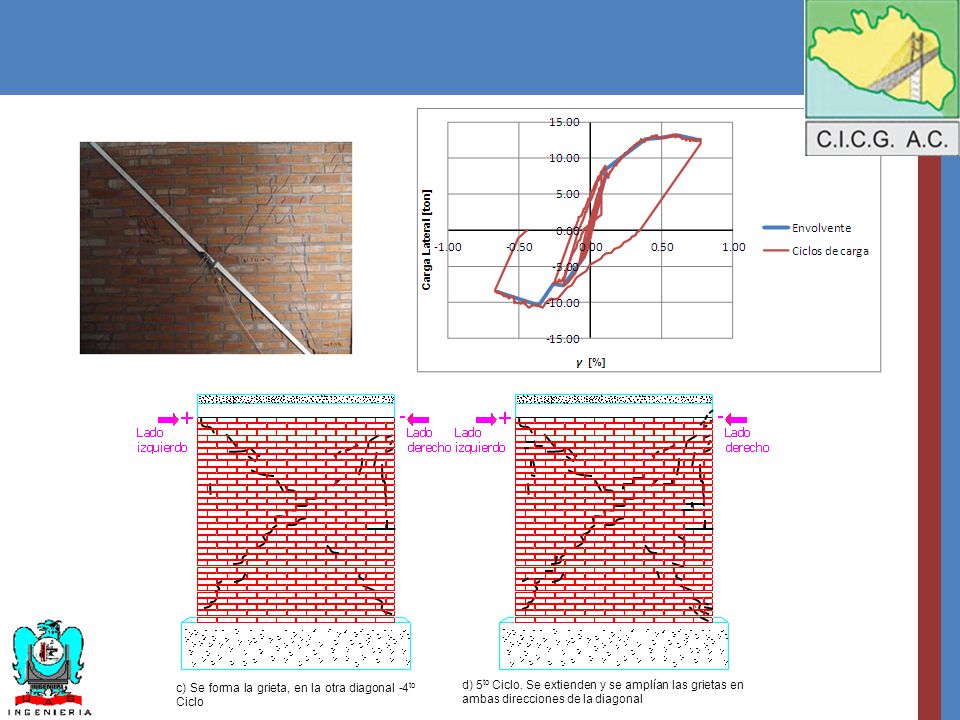

6 c) Se forma la grieta, en la otra diagonal -4to Ciclo
d) 5to Ciclo. Se extienden y se amplían las grietas en ambas direcciones de la diagonal

7

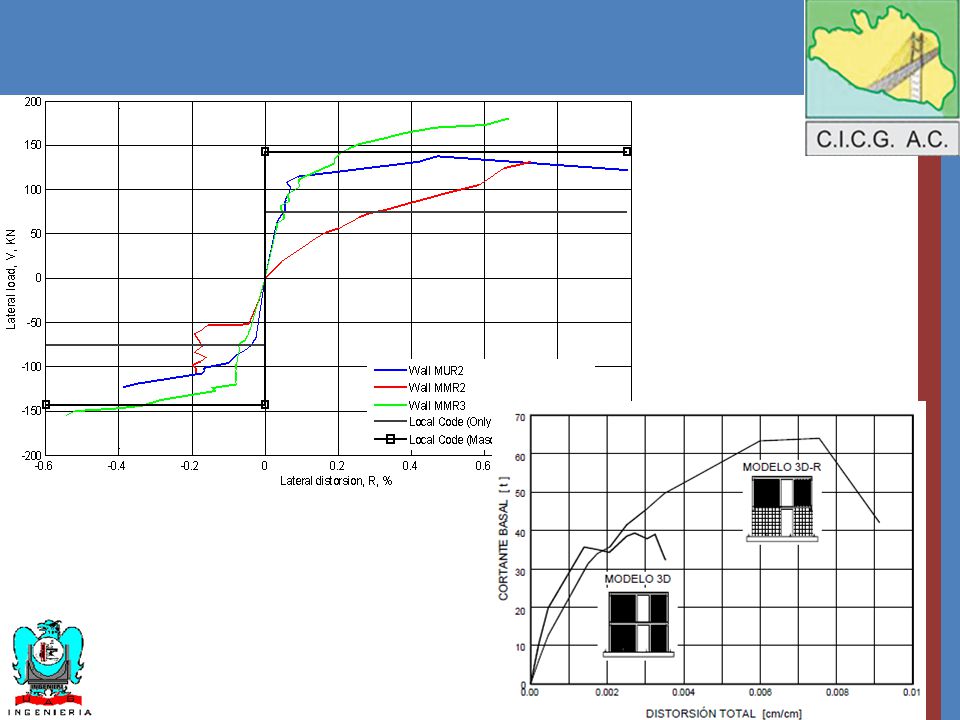

8 Increment / local code %

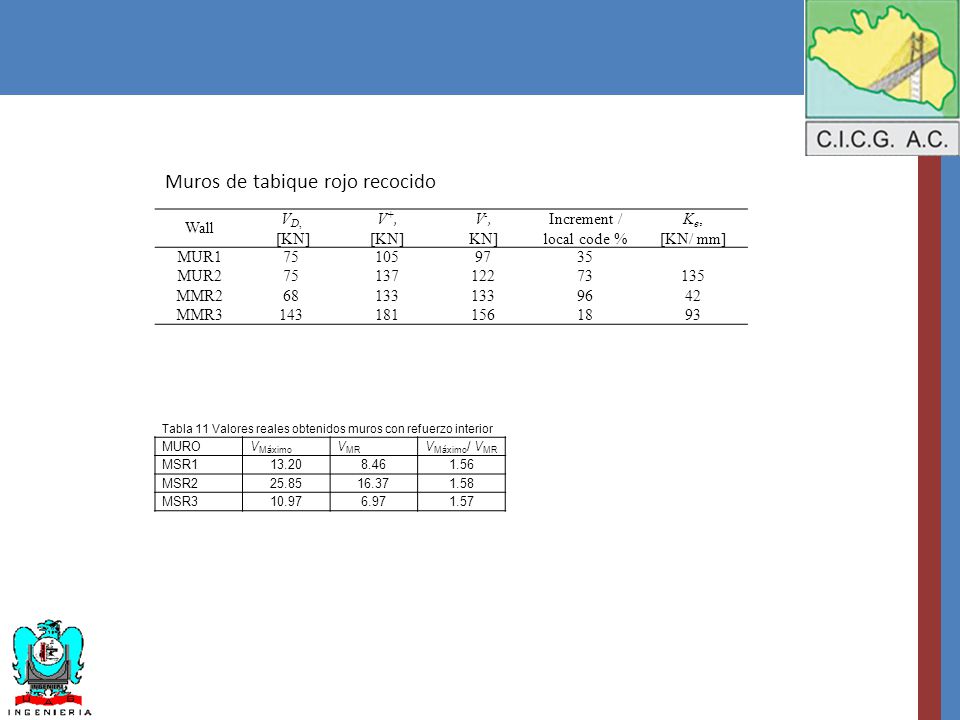

Muros de tabique rojo recocido Wall VD, [KN] V+, V-, KN] Increment / local code % Ke, [KN/ mm] MUR1 75 105 97 35 MUR2 137 122 73 135 MMR2 68 133 96 42 MMR3 143 181 156 18 93 Tabla 11 Valores reales obtenidos muros con refuerzo interior MURO VMáximo VMR VMáximo/ VMR MSR1 13.20 8.46 1.56 MSR2 25.85 16.37 1.58 MSR3 10.97 6.97 1.57

9 REHABILITACIÓN: Restituir las condiciones iniciales de un elemento
o estructura dañado (reparar) Incrementar la resistencia (reforzar), la rigidez(rigidizar) y la capacidad de deformación Modificar el sistema resistente a cargas (reestructurar) de un edificio

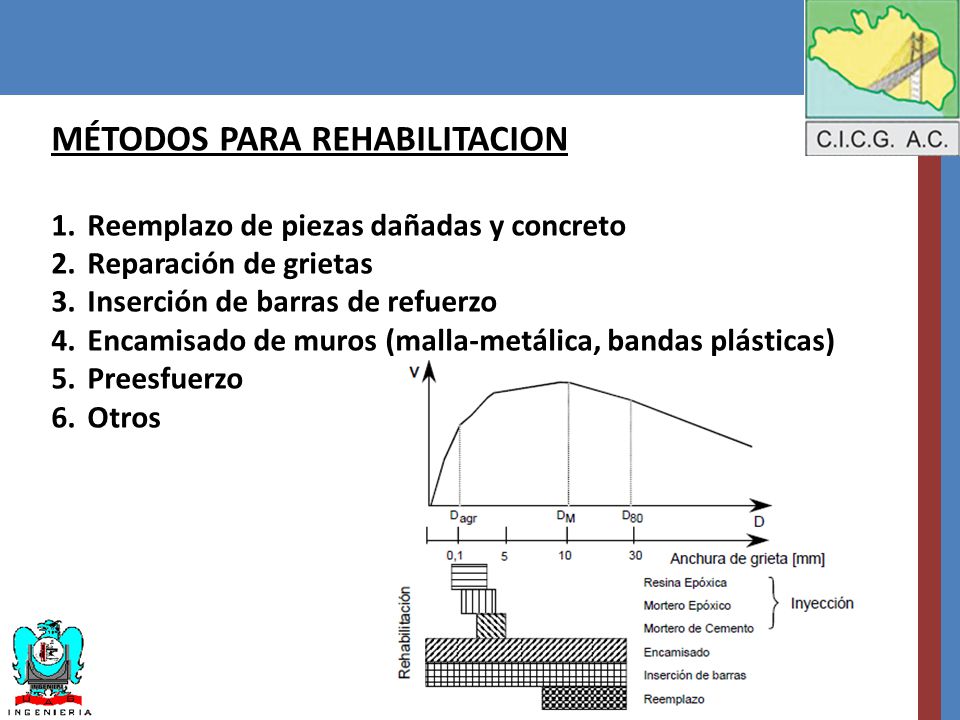

10 MÉTODOS PARA REHABILITACION
Reemplazo de piezas dañadas y concreto Reparación de grietas Inserción de barras de refuerzo Encamisado de muros (malla-metálica, bandas plásticas) Preesfuerzo Otros Re

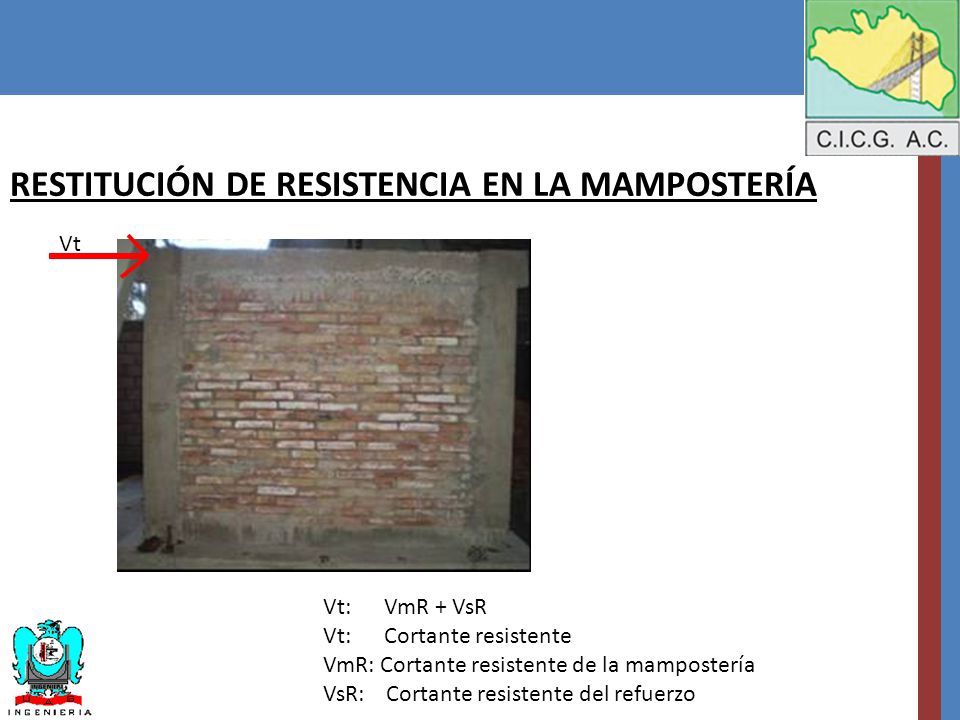

11 RESTITUCIÓN DE RESISTENCIA EN LA MAMPOSTERÍA

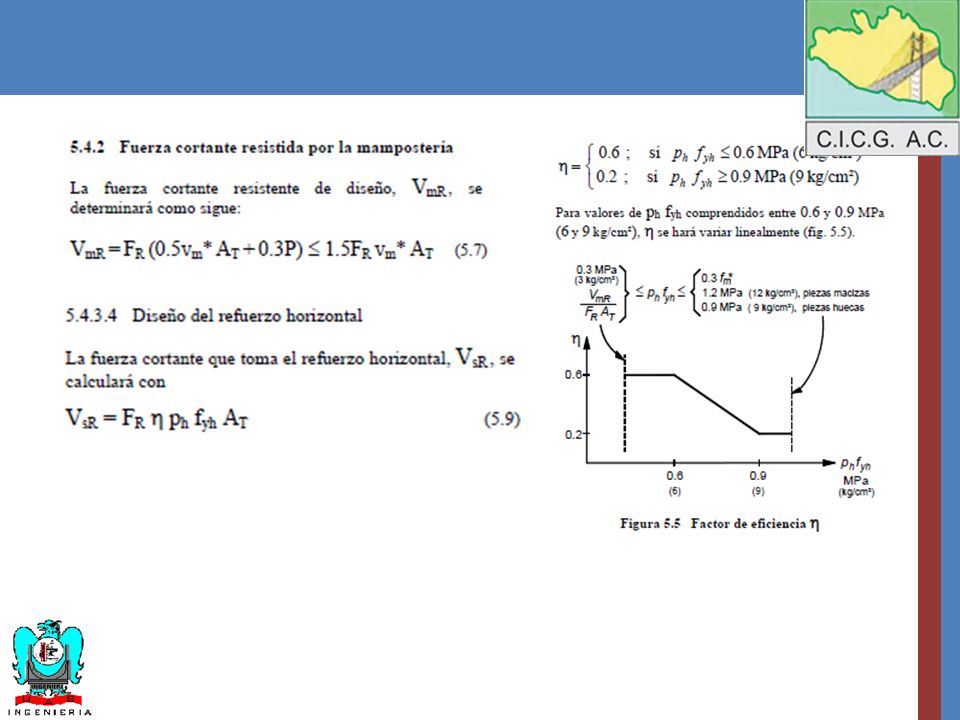

Vt Vt: VmR + VsR Vt: Cortante resistente VmR: Cortante resistente de la mampostería VsR: Cortante resistente del refuerzo

12

13

14

15

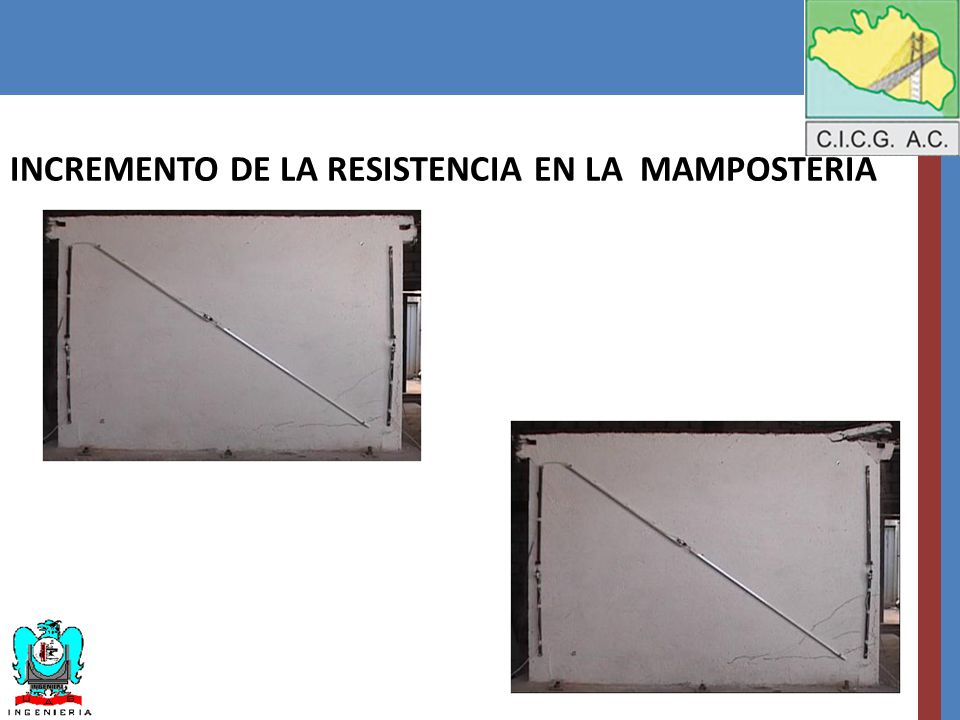

16 INCREMENTO DE LA RESISTENCIA EN LA MAMPOSTERÍA

17

18

19

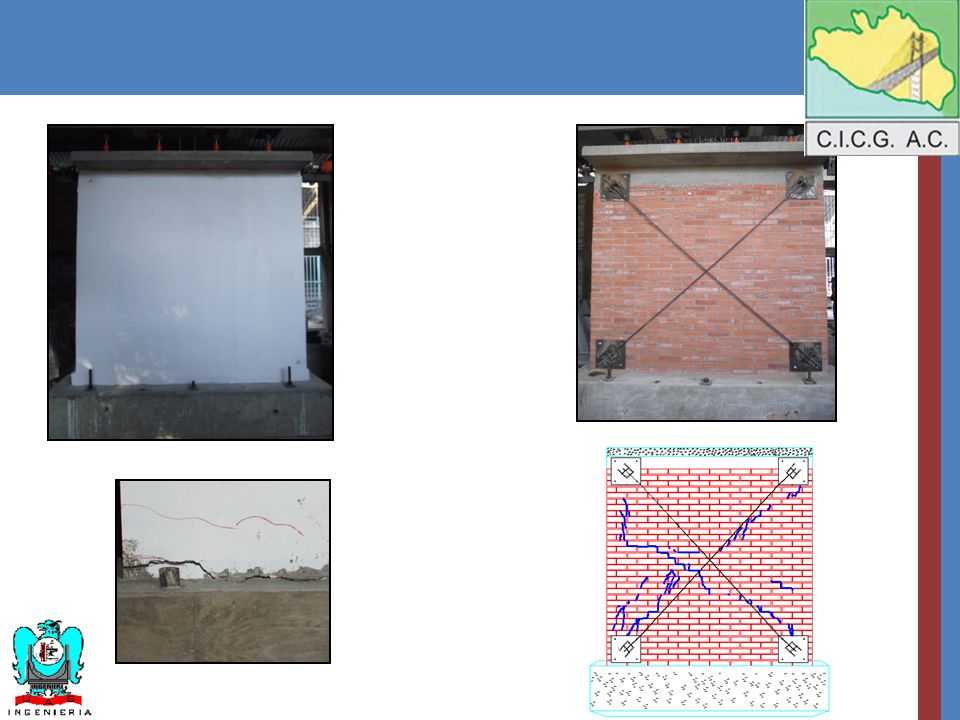

20
