1 Laboratorio Ingeniería II 2015 Instituto Balseiro Comisión Nacional de Energía Atómica Universidad Nacional de Cuyo

2 Análisis del Sistema de Medición de Caudal Primario ante Evento de Falla en la Refrigeración por Apagado de la Bomba de Primario Experiencia Nº 2 :

3 OBJETIVO Analizar la función de seguridad del Sistema de Instrumentación para la medición de caudal de refrigeracion primario del RA6 y caracterizar la respuesta de este Canal de Activación del Sistema de Protección ante el evento de pérdida de caudal por falla de la bomba primario. Se considera para ello la determinación de Umbrales de Disparo y Tiempos al Disparo del Canal de Activación que demanda apagado del reactor por falla en la refrigeración. Los ensayos se realizan con el sistema en condición isotérmica y sin potencia en el núcleo.

4 Introducción Transitorio de Apagado de Bomba Primario

5

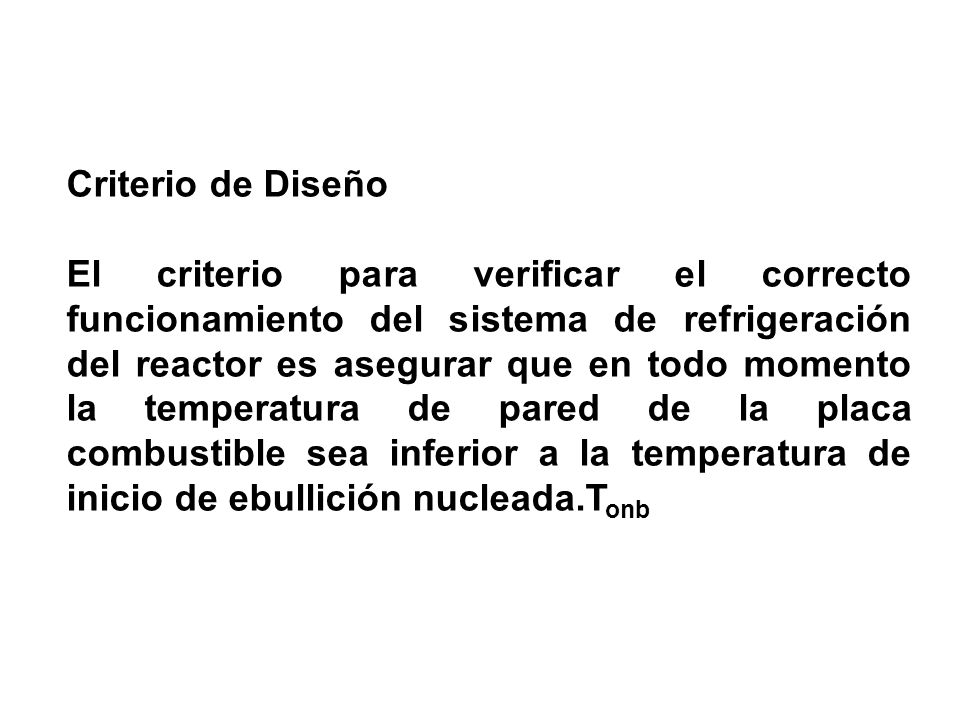

6 Criterio de Diseño El criterio para verificar el correcto funcionamiento del sistema de refrigeración del reactor es asegurar que en todo momento la temperatura de pared de la placa combustible sea inferior a la temperatura de inicio de ebullición nucleada.T onb

7 Medición del Caudal de Refrigeración Primario Placa Orificio Dpcell FOXBORO

8

9

10 MANIFOLD M6AVS-4

11 Análisis de la función de seguridad de las cadenas de Instrumentación para la medición de caudal primario del RA6 y caracterización de su respuesta ante eventos de pérdida de caudal

12 Umbrales de disparo (por falla en la refrigeración) del Canal de Activación del sistema de Protección del Reactor

13 Canal de Activación: Sistema compuesto por dos o más detectores de una variable física, y otros dispositivos electrónicos, eléctricos y mecánicos que, ante demanda, pueden generar una señal para iniciar la ejecución de una función de seguridad.

14 Sistema de Protección de un Reactor de Investigación: Parte de un sistema de seguridad cuyo objeto es generar una señal que inicie la ejecución de una función de seguridad de un reactor, ya sea por monitoreo automático y simultáneo de diversas variables de proceso del reactor o por acción voluntaria de un operador. Para esto, un sistema de protección esta formado por un conjunto de canales de activación y por dispositivos de accionamiento manual.

15 ALARMA VISUAL Y AUDITIVA EN SALA DE CONTROL Caudal de Refrigerante Primario ≤ 320 m3/h Reducción de potencia con piloto automático conectado –3 Transmisores de Caudal DPcell FT 6a/6b/6c –Señal FPi (i:1,2,3) Lógica (2/3) EXTINCIÓN DEL REACTOR Caudal de Refrigerante Primario ≤ 306 m3/h –3 Transmisores de Caudal DPcell FT 6a/6b/6c –Señal FPiM4 (i:1,2,3) Lógica (2/3)

16

17 Tiempo al Disparo (por falla en la refrigeración) del Canal de Activación del Sistema de Protección del Reactor

18

19

20

21 FIN
