1 SISTEMA DE ALCANTARILLADO
Presntado por: Lissenny Carlos Manuel

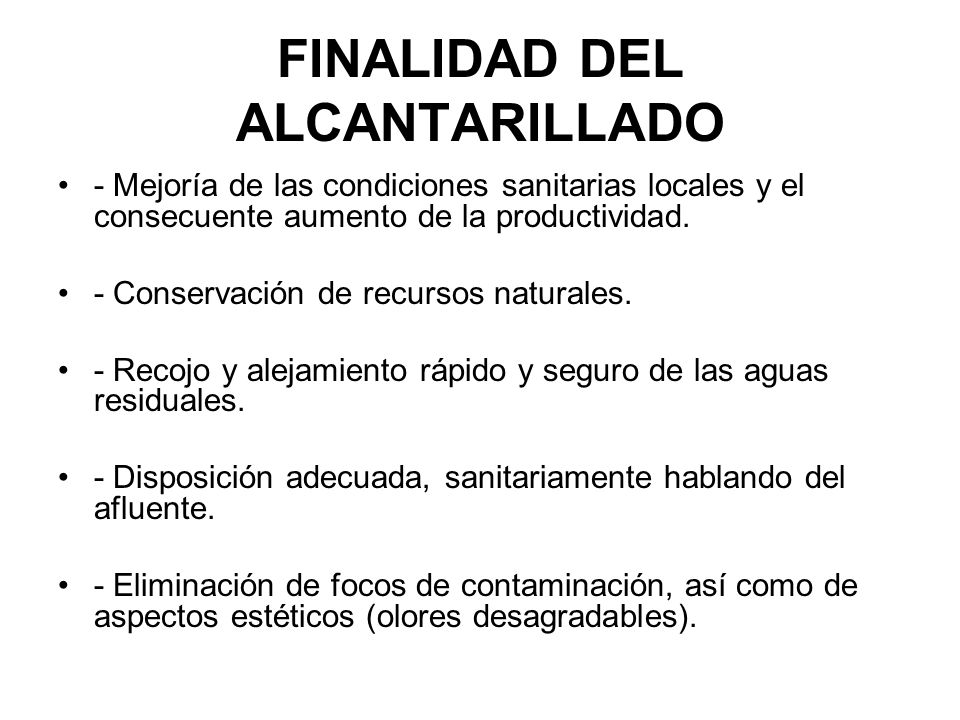

2 FINALIDAD DEL ALCANTARILLADO
- Mejoría de las condiciones sanitarias locales y el consecuente aumento de la productividad. - Conservación de recursos naturales. - Recojo y alejamiento rápido y seguro de las aguas residuales. - Disposición adecuada, sanitariamente hablando del afluente. - Eliminación de focos de contaminación, así como de aspectos estéticos (olores desagradables).

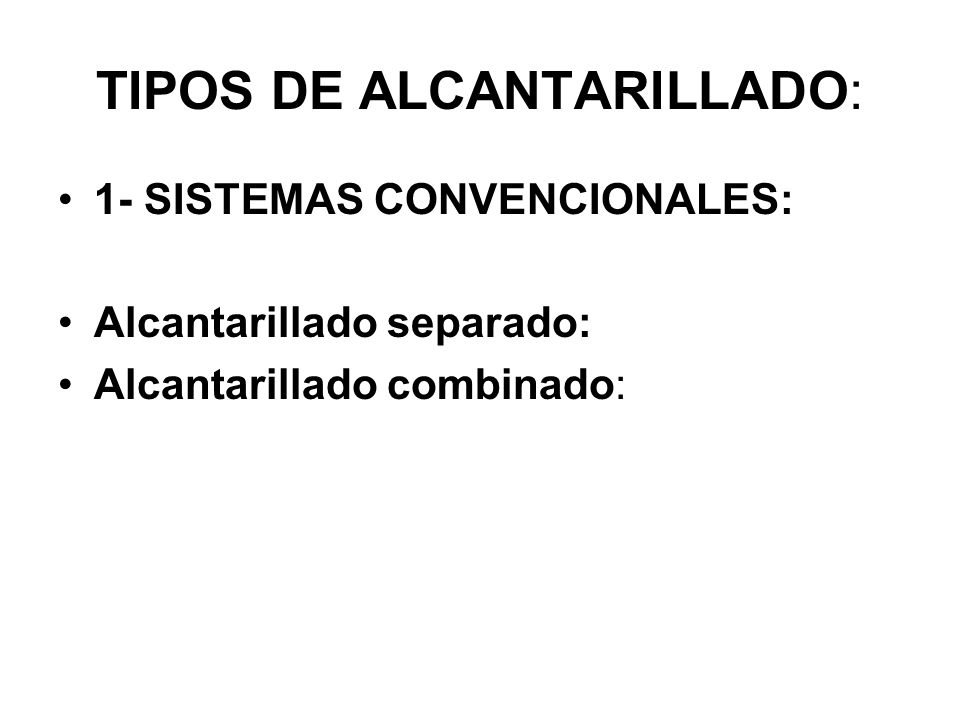

3 TIPOS DE ALCANTARILLADO:
1- SISTEMAS CONVENCIONALES: Alcantarillado separado: Alcantarillado combinado:

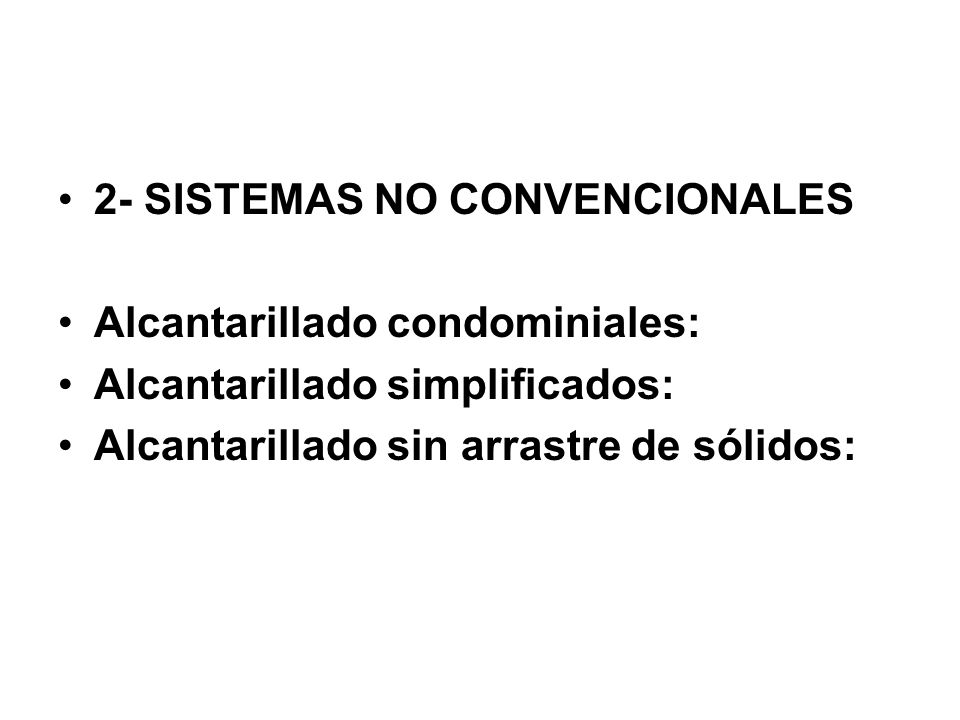

4 2- SISTEMAS NO CONVENCIONALES
Alcantarillado condominiales:  Alcantarillado simplificados: Alcantarillado sin arrastre de sólidos:

5 3- SISTEMAS IN SITU 4- SISTEMA DE ALCANTARILLADO PLUVIAL

6 DIFERENTES TIPOS DE TUBOS DE ALCANTARILLA
1-Tuberías de polietileno (PE) y polipropileno (PP) 2-Tuberías de policloruro de vinilo (PVC). 3- Tuberías de fibrocemento. 4-Tubos de hormigón. 5-Tubos Cerámicos.

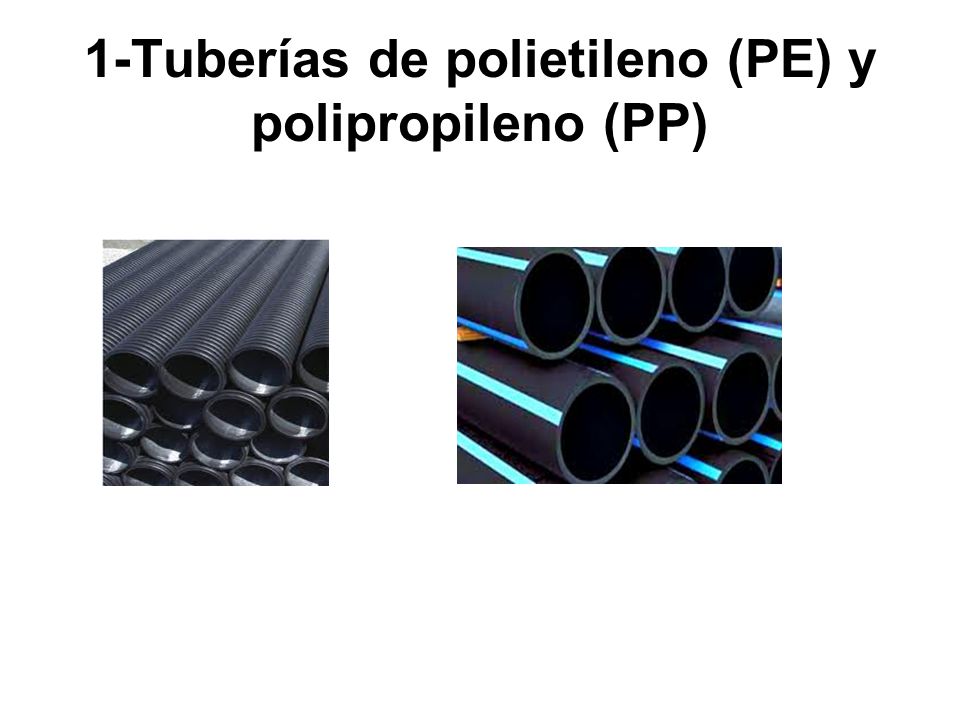

7 1-Tuberías de polietileno (PE) y polipropileno (PP)

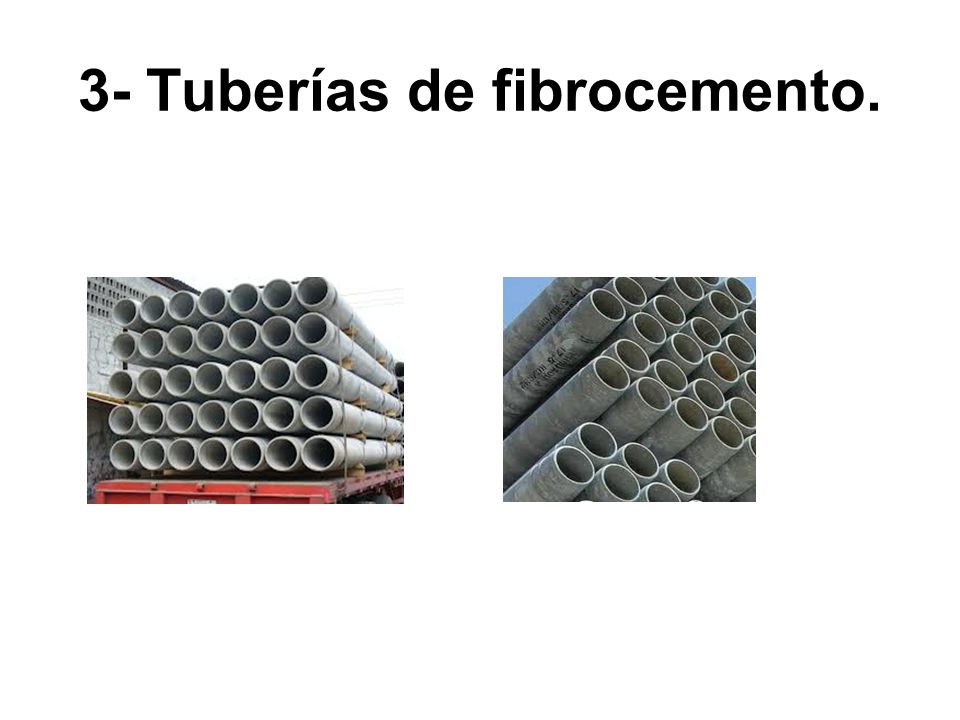

8 3- Tuberías de fibrocemento.

9 4-Tubos de hormigón.

10 5-Tubos Cerámicos.

11 DIVICION DEL SISTEMA DE ALCANTARILLADO
1. TUBERÍAS O CONDUCTOS. 2. ESTRUCTURAS Y OBRAS ACCESORIAS.

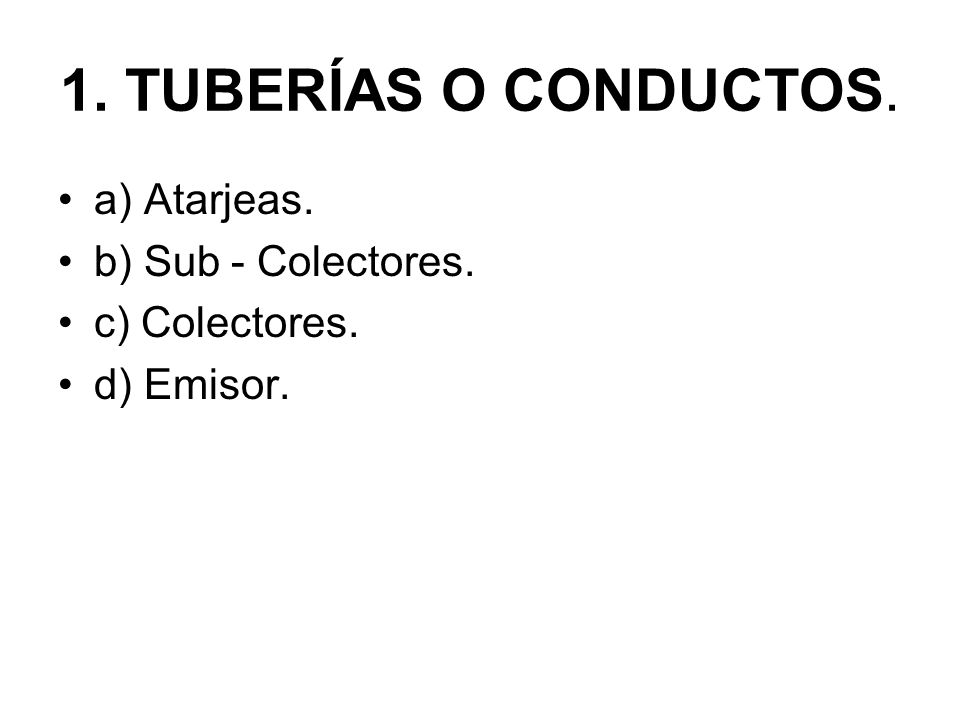

12 1. TUBERÍAS O CONDUCTOS. a) Atarjeas. b) Sub - Colectores.
c) Colectores. d) Emisor.

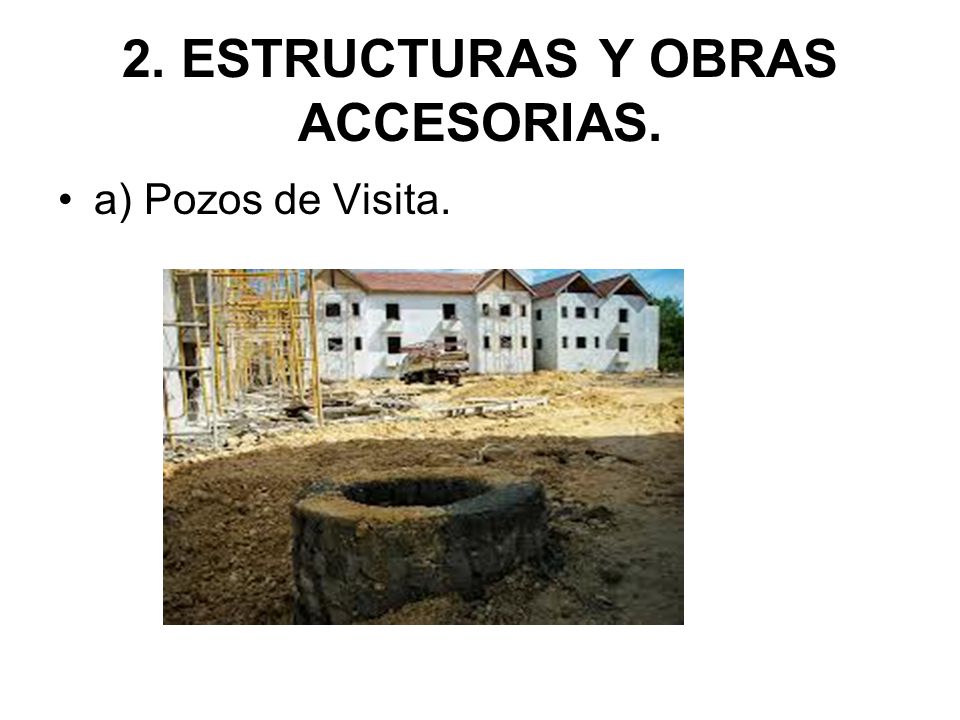

13 2. ESTRUCTURAS Y OBRAS ACCESORIAS.
a) Pozos de Visita.

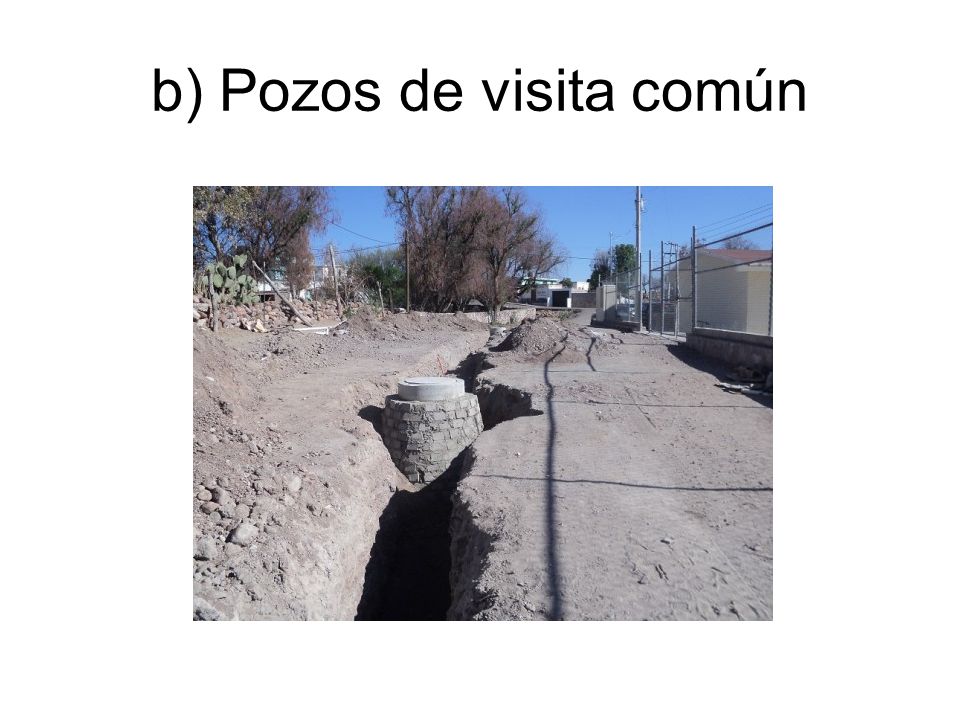

14 b) Pozos de visita común

15 c) Pozos de visita especiales.

16 d) Pozos para conexiones oblicuas.

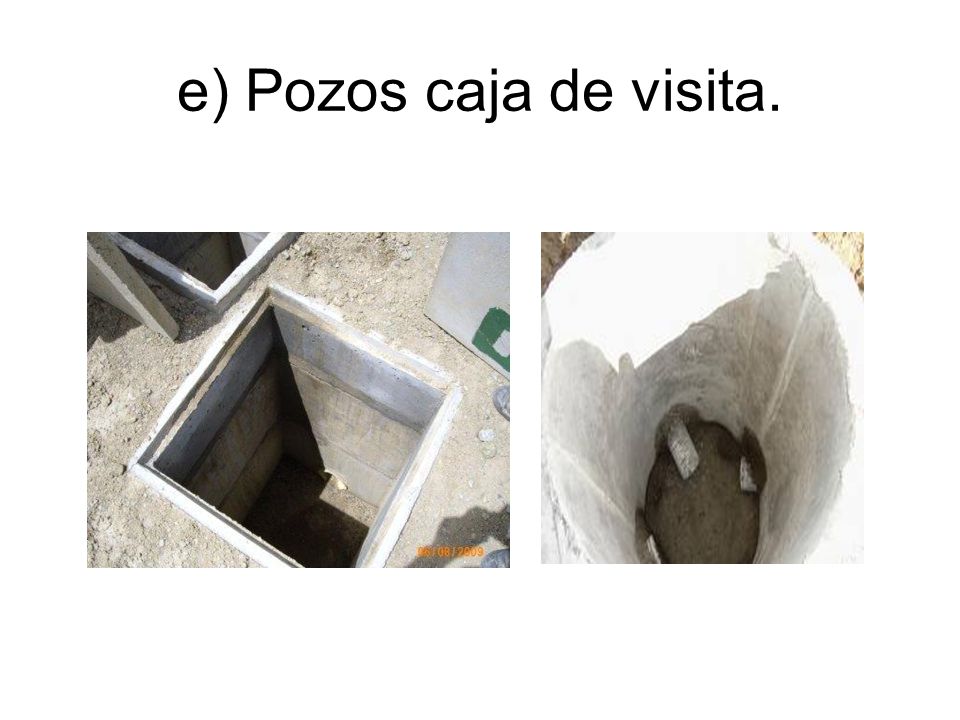

17 e) Pozos caja de visita.

18 f) Pozos de caída.-

19 j) Pozos y cajas de unión.

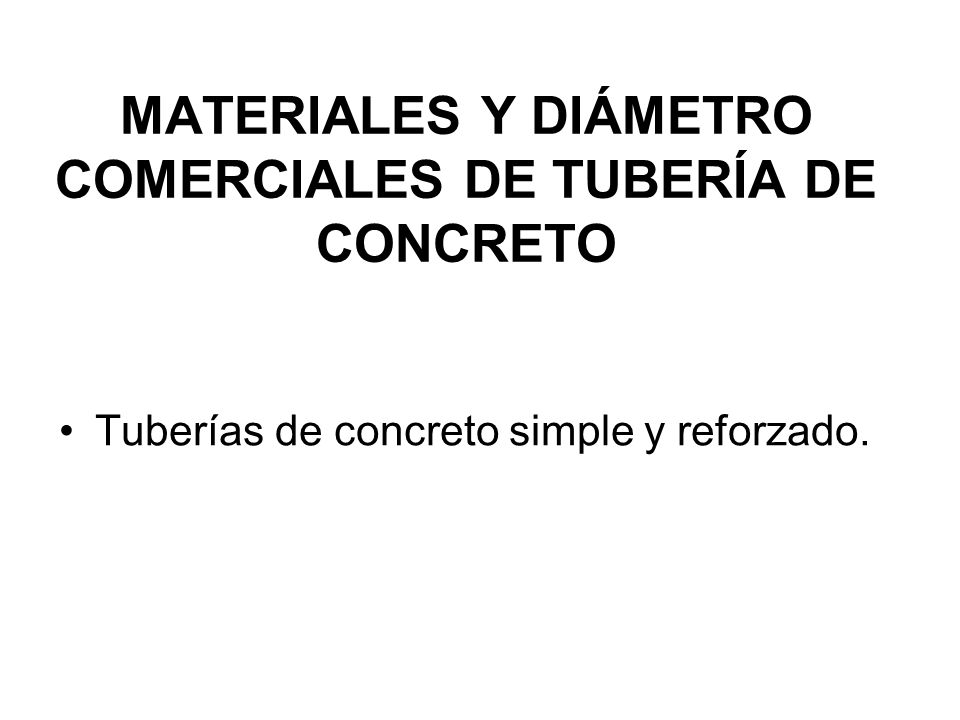

20 MATERIALES Y DIÁMETRO COMERCIALES DE TUBERÍA DE CONCRETO
Tuberías de concreto simple y reforzado.

21 a) Tuberías de concreto simple.
- los diámetros comerciales son: 15, 20, 25, 30, 38, 45 cm b) Tuberías de concreto Reforzado. - sus diámetros son mayores a 45 cm: (61, 76, 91, 107, 152, 183, 213 y 244)

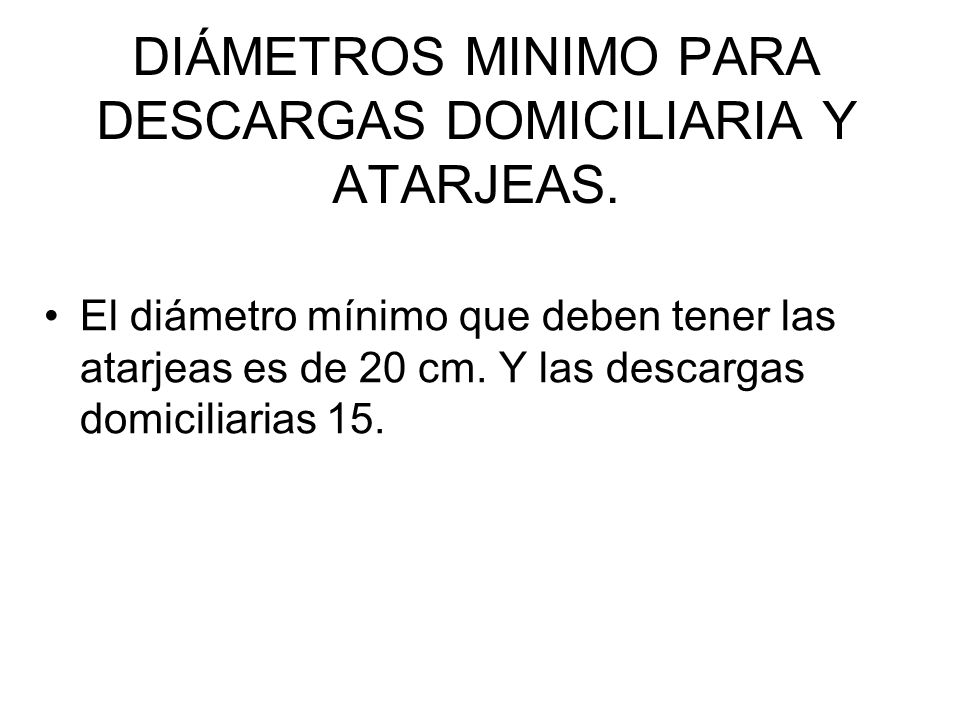

22 DIÁMETROS MINIMO PARA DESCARGAS DOMICILIARIA Y ATARJEAS.
El diámetro mínimo que deben tener las atarjeas es de 20 cm. Y las descargas domiciliarias 15.

23 VELOCIDAD MINIMA Y MAXIMA DE ESCURRIMIENTOS.
Vel. Mín. a tubo lleno = 0.60 m/seg. Vel. Mín. a medio tubo = 0.30 m/seg. Vel. Mín. recomendable = 0.45 m/seg. Vel. Max. Permisible para aguas negras = 3 m/seg. Vel. Max. Permisible sistema combinado = 5 m/seg. Vel. Max. Permisible sistema pluvial = 8 m/seg.

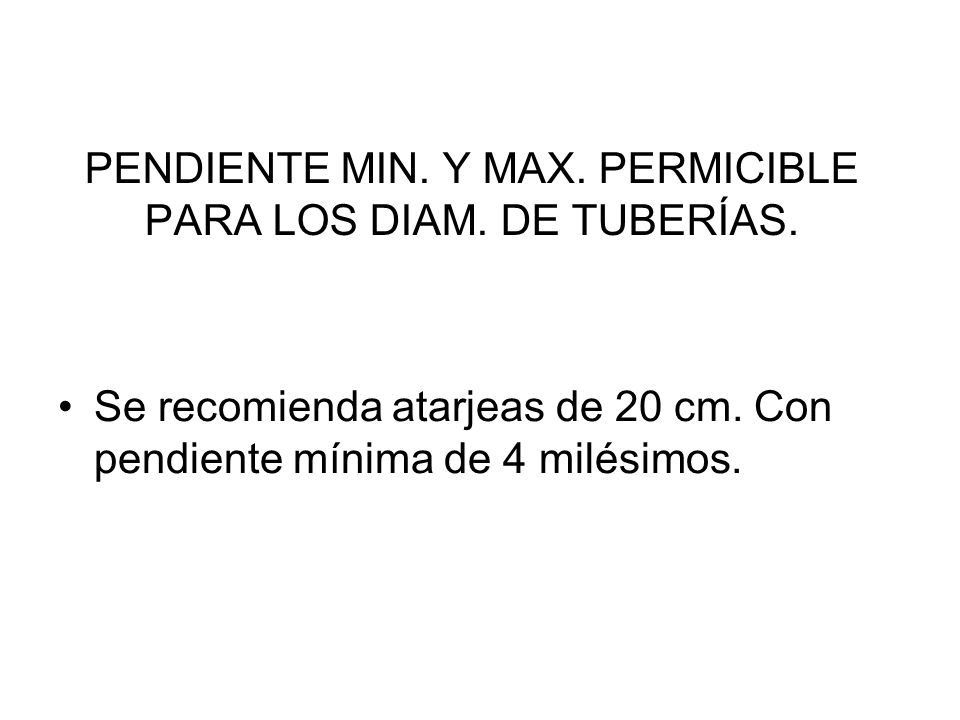

24 PENDIENTE MIN. Y MAX. PERMICIBLE PARA LOS DIAM. DE TUBERÍAS.
Se recomienda atarjeas de 20 cm. Con pendiente mínima de 4 milésimos.

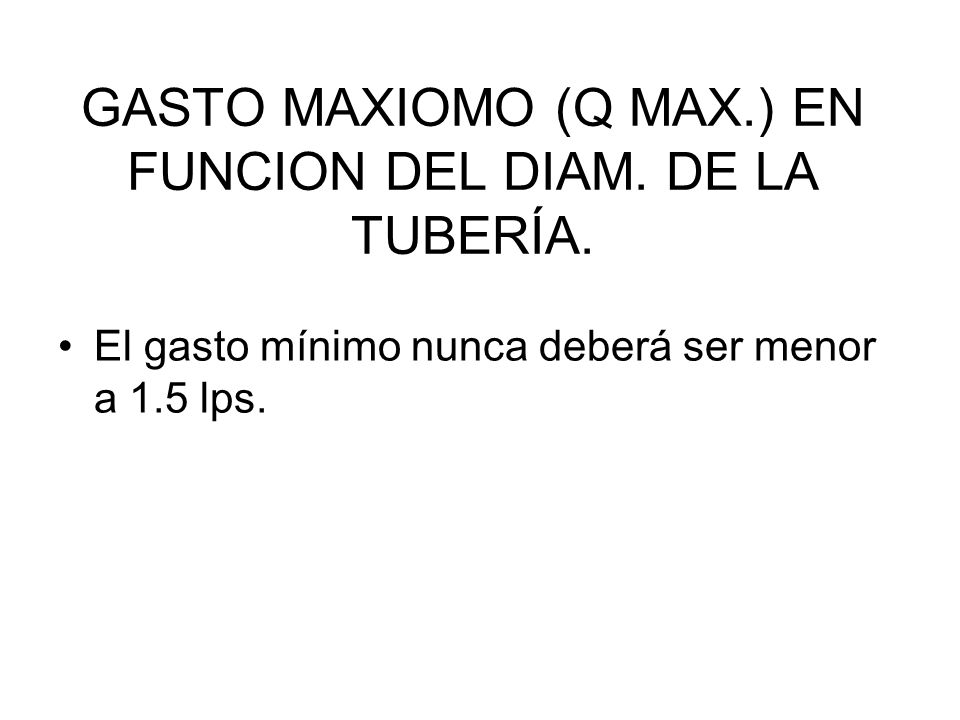

25 GASTO MAXIOMO (Q MAX.) EN FUNCION DEL DIAM. DE LA TUBERÍA.
El gasto mínimo nunca deberá ser menor a 1.5 lps.

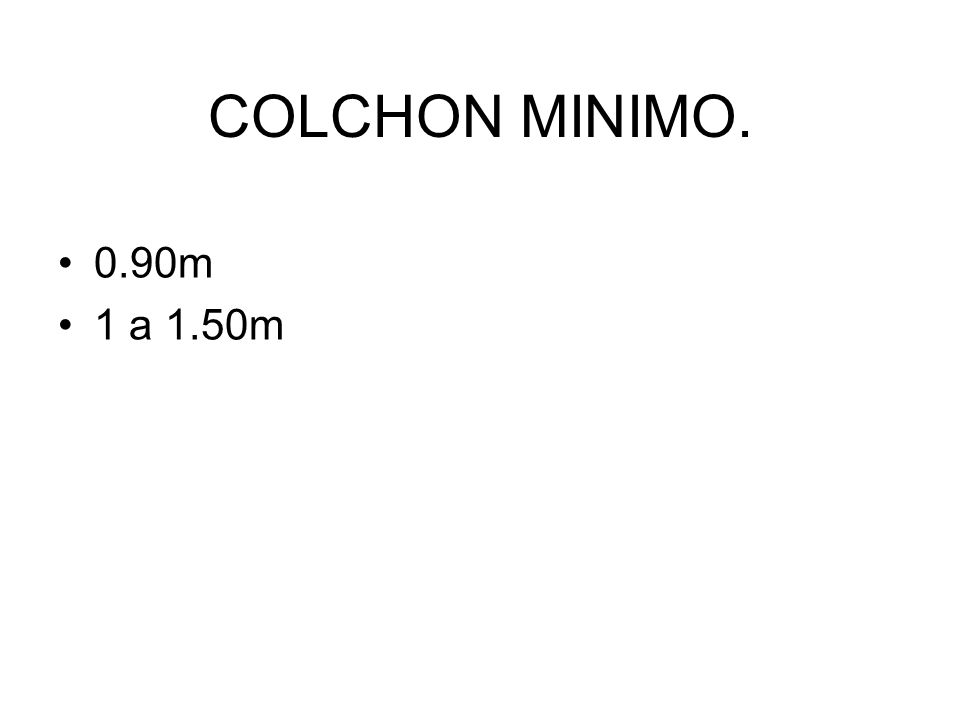

26 COLCHON MINIMO. 0.90m 1 a 1.50m

27 DIFERENCIA DE ELEVACION DE PLANTILLA ENTRE LA MEDIA CAÑA Y CABEZA DE ATARJEA.

28 DIFERENCIA DE PLANTILLAS ENTRE 2 MEDIAS CAÑA.

29 SEPARACIÓN MÁXIMA ENTRE POZO Y POZO.
Para diam. Entre 20 a 60 = 125 m. Para diam. Entre 76 a 122 = 150 m. Para diam. Ente 152 a 244 = 175 m.

30 ANCHO Y PROFUNDIDAD DE ZANJA.
Para tuberías de 20 a 76 cm = diam. Exterior más 41 cm. Para tuberías de 91 a 244 cm = diam. Exterior más 61 cm.

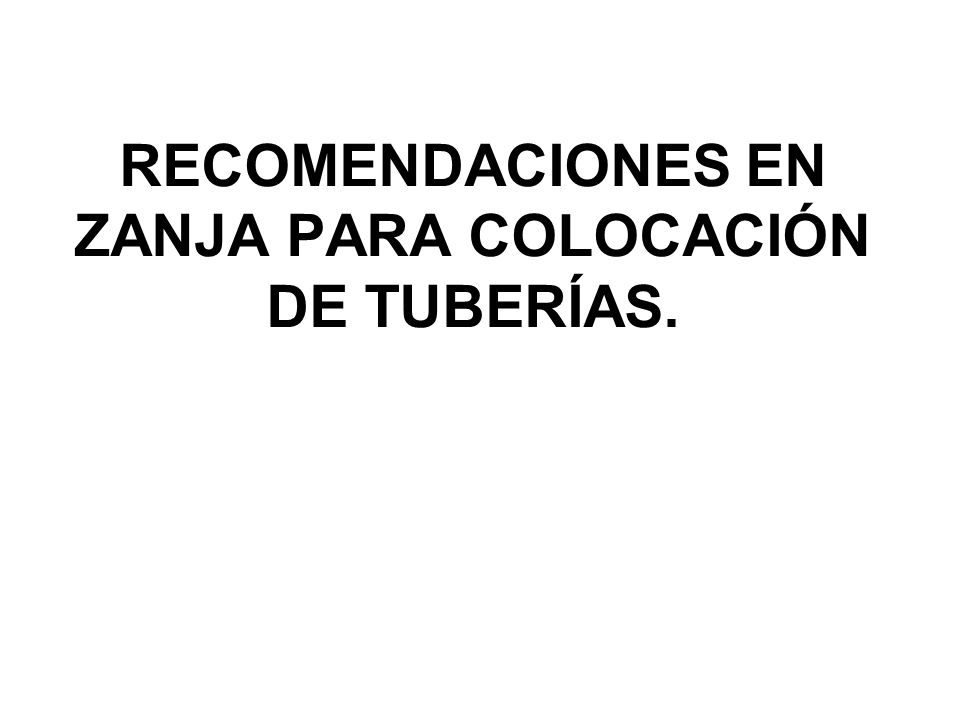

31 RECOMENDACIONES EN ZANJA PARA COLOCACIÓN DE TUBERÍAS.

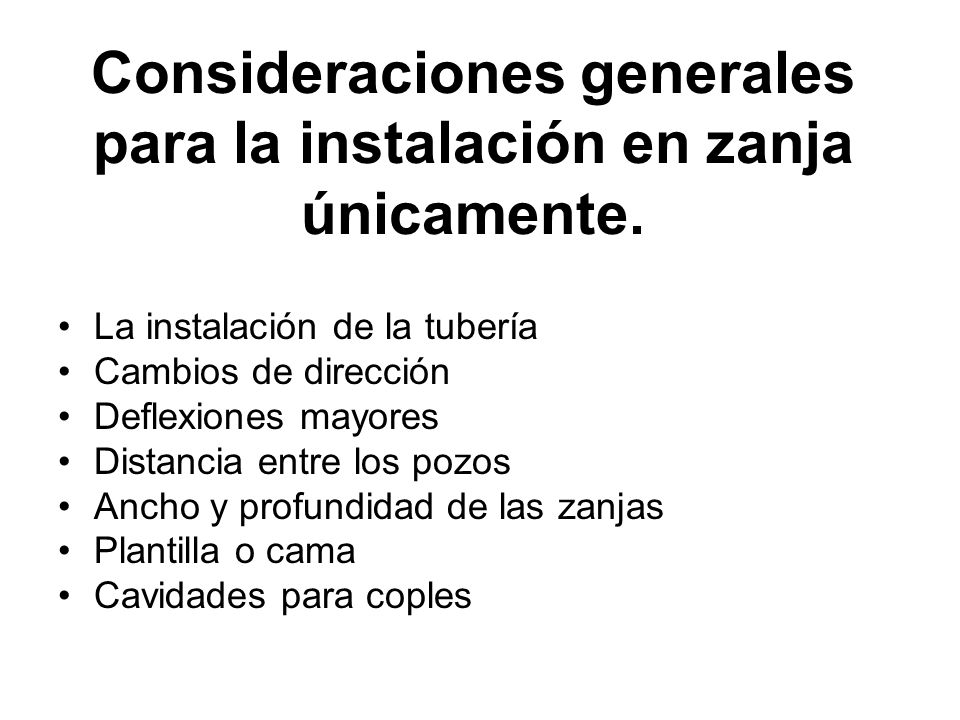

32 Consideraciones generales para la instalación en zanja únicamente.
La instalación de la tubería Cambios de dirección Deflexiones mayores Distancia entre los pozos Ancho y profundidad de las zanjas Plantilla o cama Cavidades para coples

33 Tipos de apoyo Apoyo A (h=0.1D+10) Apoyo B (es el mas común)
Apoyo C (h=1/4D)

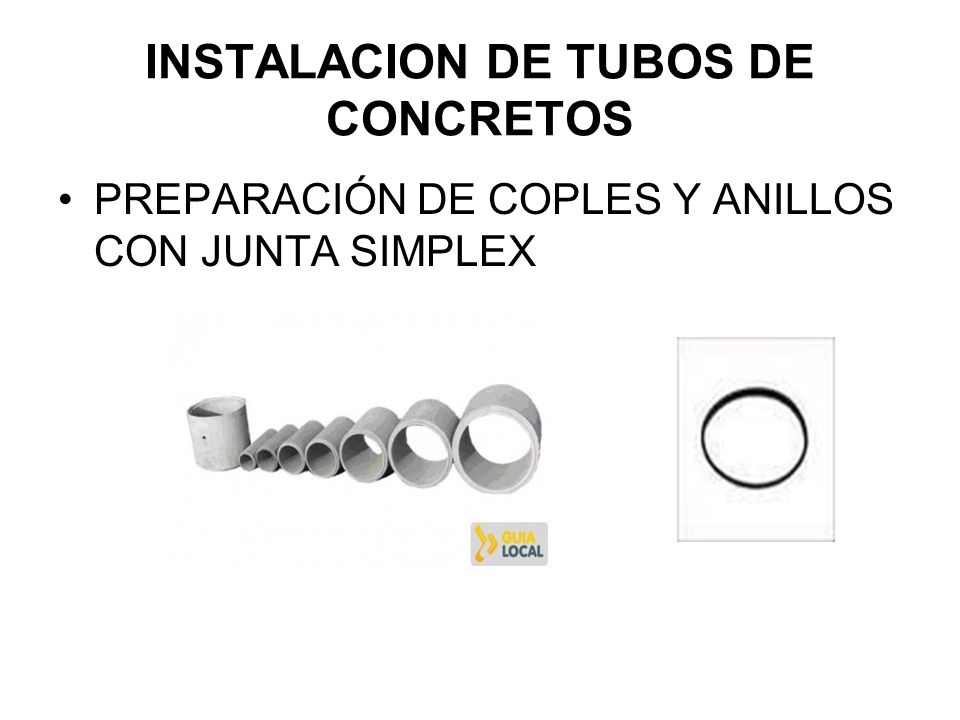

34 INSTALACION DE TUBOS DE CONCRETOS
PREPARACIÓN DE COPLES Y ANILLOS CON JUNTA SIMPLEX

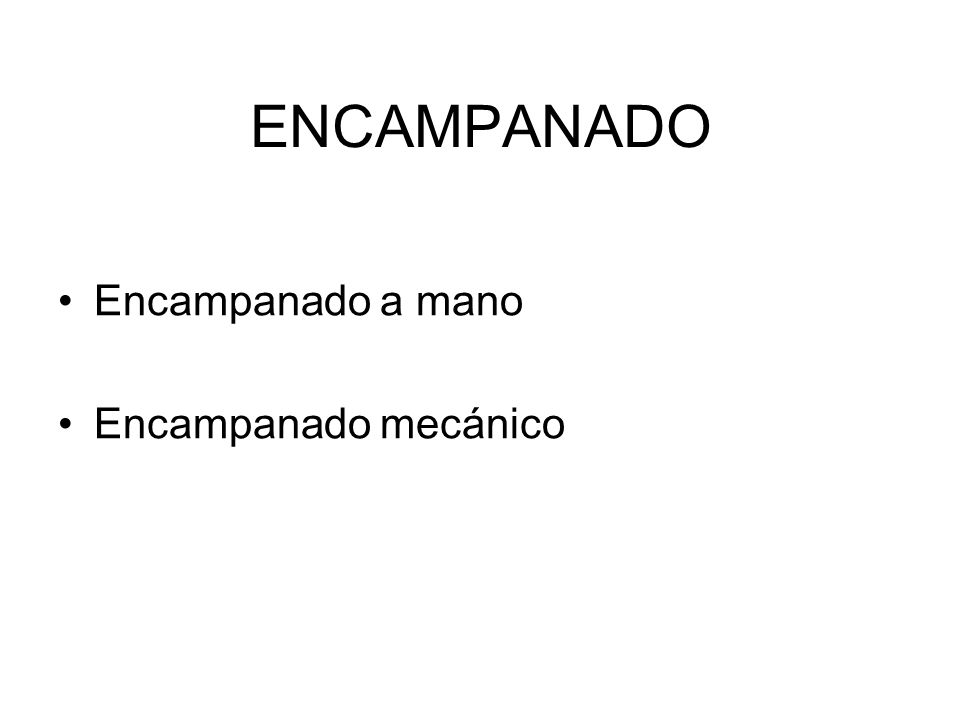

35 ENCAMPANADO Encampanado a mano Encampanado mecánico

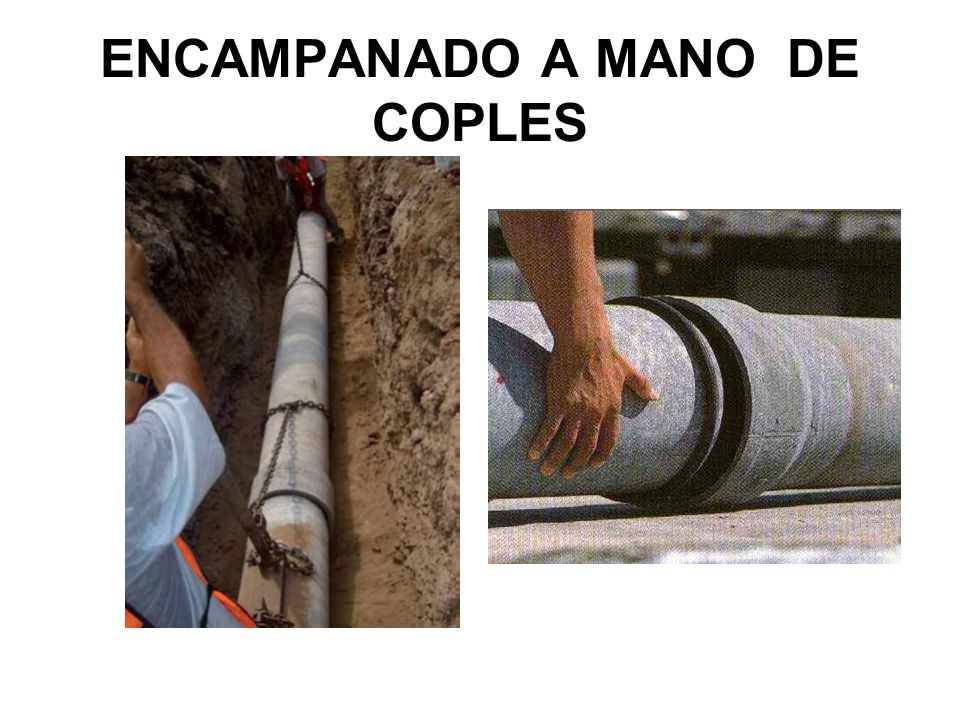

36 ENCAMPANADO A MANO DE COPLES

37 ENCAMPANADO MECANICO

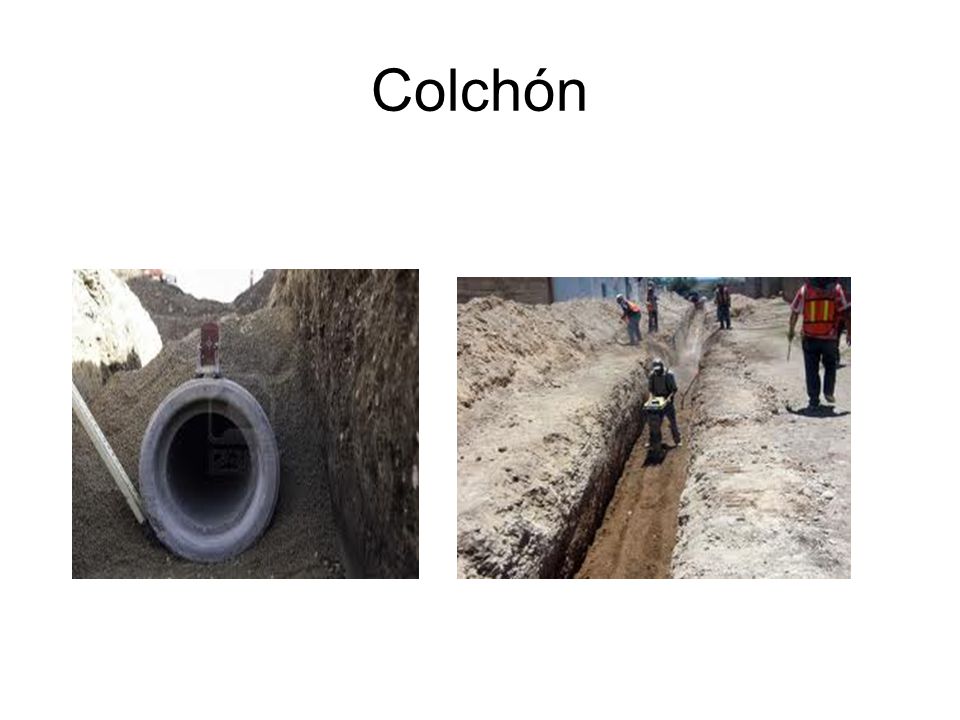

38 Colchón

39 ISTALACION DE TUVERIAS PVC
Cimentación La profundidad mínima La profundidad máxima Plantilla o cama Colchón

40 Colocación

41 Fin de la exposición Muchas gracias
