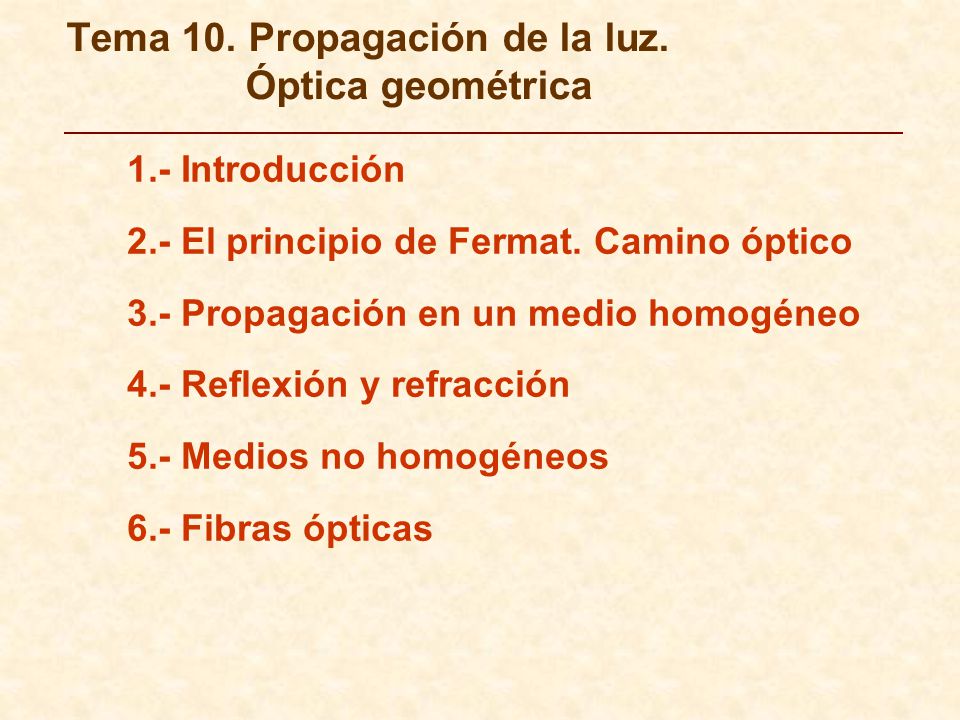

Tema 10. Propagación de la luz. Óptica geométrica
1.- Introducción 2.- El principio de Fermat. Camino óptico 3.- Propagación en un medio homogéneo 4.- Reflexión y refracción 5.- Medios no homogéneos 6.- Fibras ópticas
2
Tema 10. Propagación de la luz
La descripción de una onda que viaja por medios no homogéneos puede ser muy complicada Pero las propiedades particulares de la luz visible van a permitirnos simplificar el problema Rayo de luz Cada una de las trayectorias que en cada punto es perpendicular al frente de onda Ejemplos: Para una onda plana los rayos son paralelos, para una esférica tienen dirección radial.
3
Tema 10. Propagación de la luz
4
Tema 10. Propagación de la luz

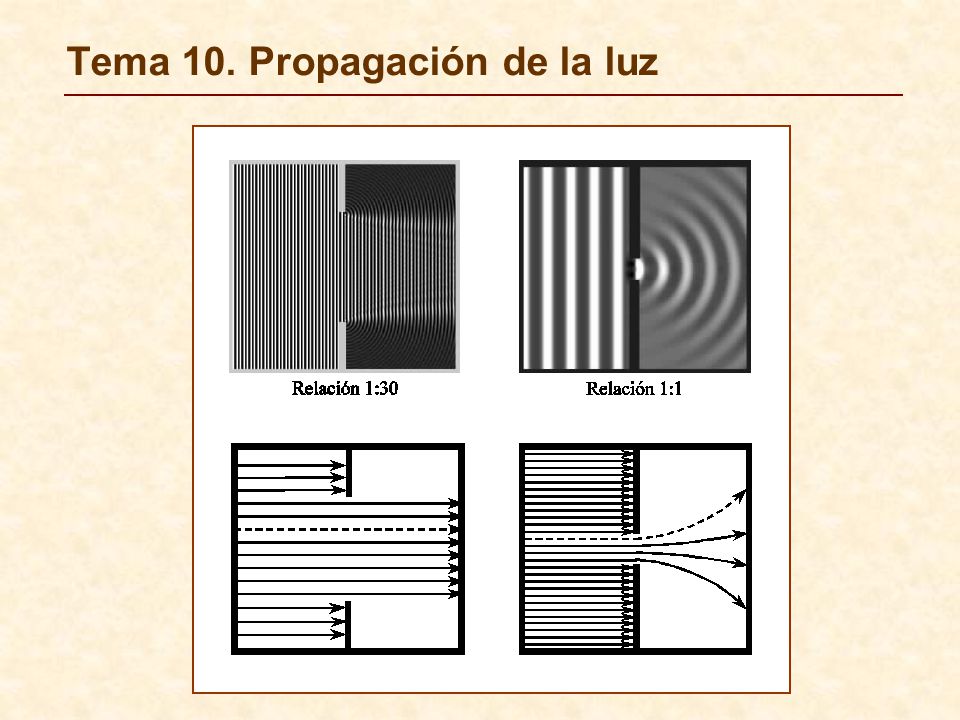

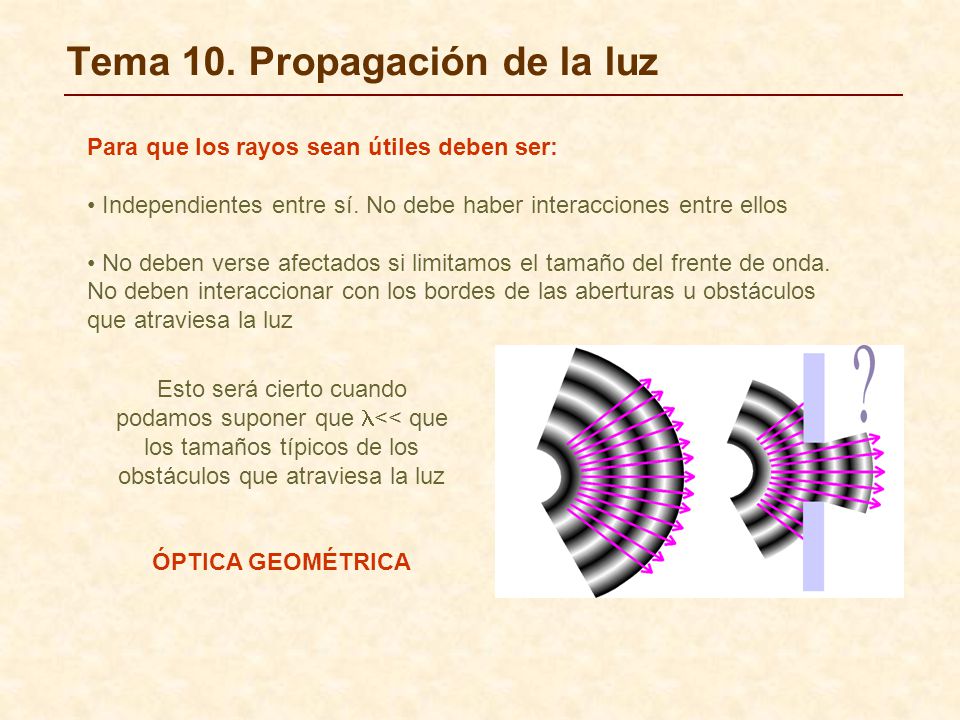

Para que los rayos sean útiles deben ser: Independientes entre sí. No debe haber interacciones entre ellos No deben verse afectados si limitamos el tamaño del frente de onda. No deben interaccionar con los bordes de las aberturas u obstáculos que atraviesa la luz Esto será cierto cuando podamos suponer que l<< que los tamaños típicos de los obstáculos que atraviesa la luz ÓPTICA GEOMÉTRICA
5
Tema 10. Propagación de la luz

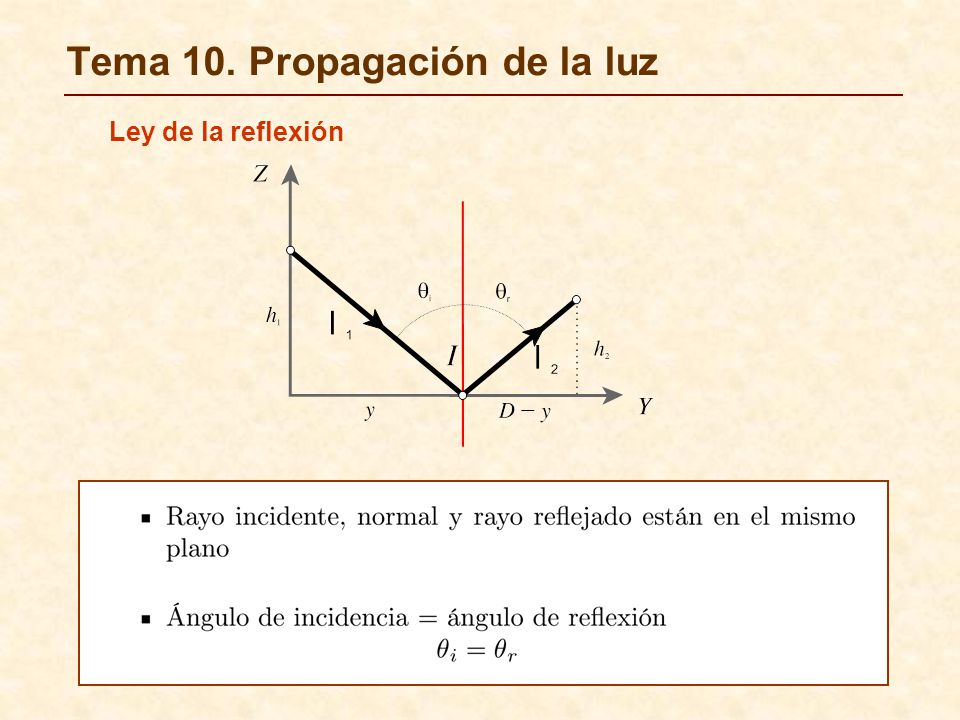

Ley de la reflexión
6
Tema 10. Propagación de la luz

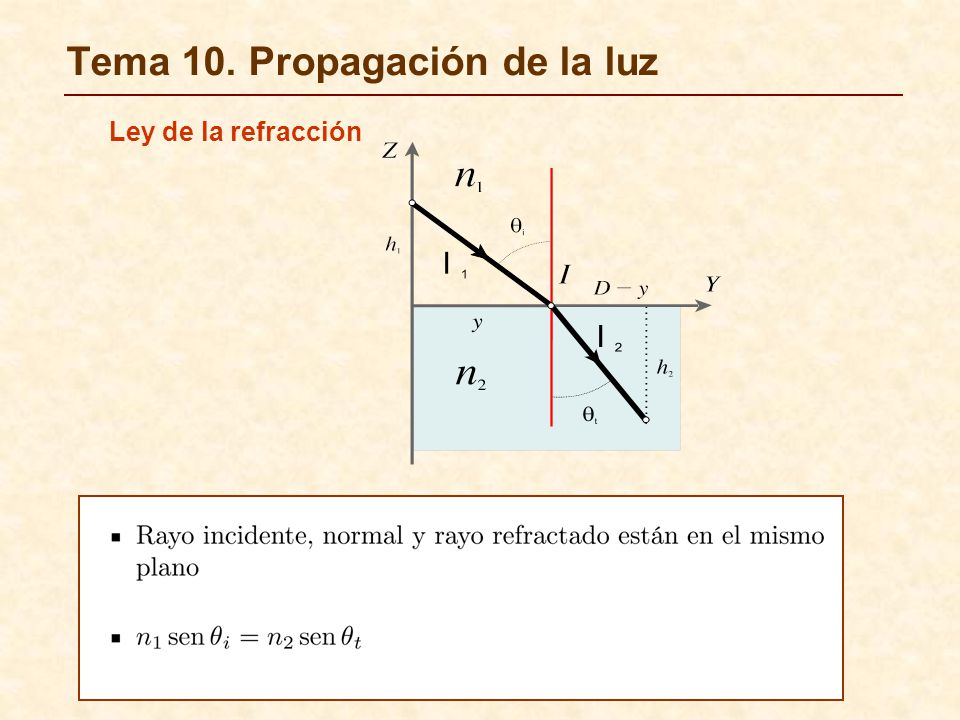

Ley de la refracción
7
Tema 10. Propagación de la luz

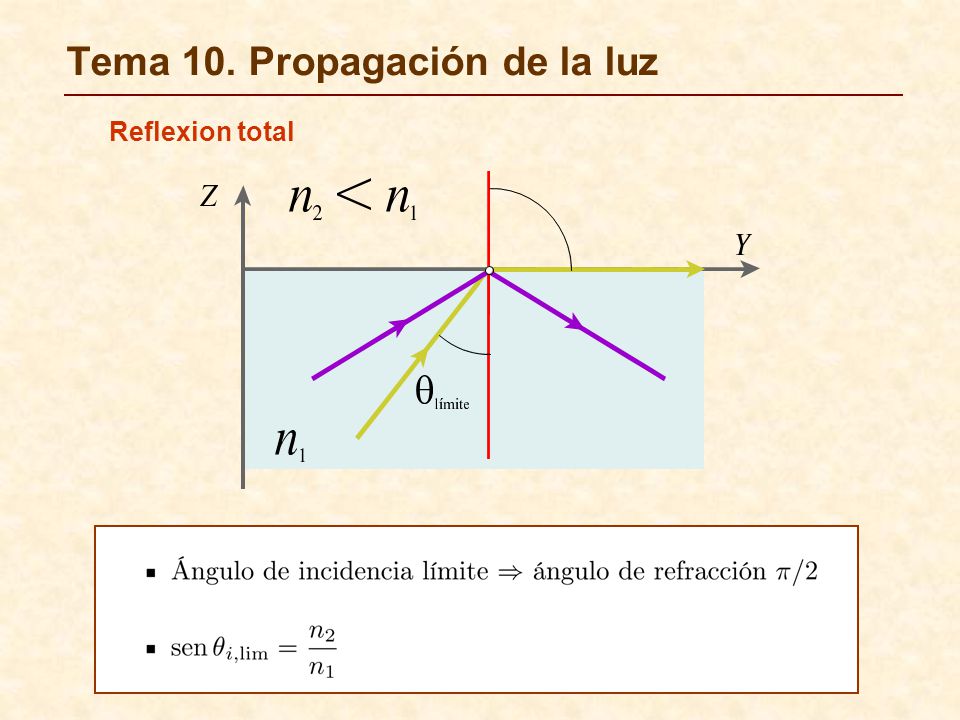

Reflexion total
8
Tema 10. Propagación de la luz

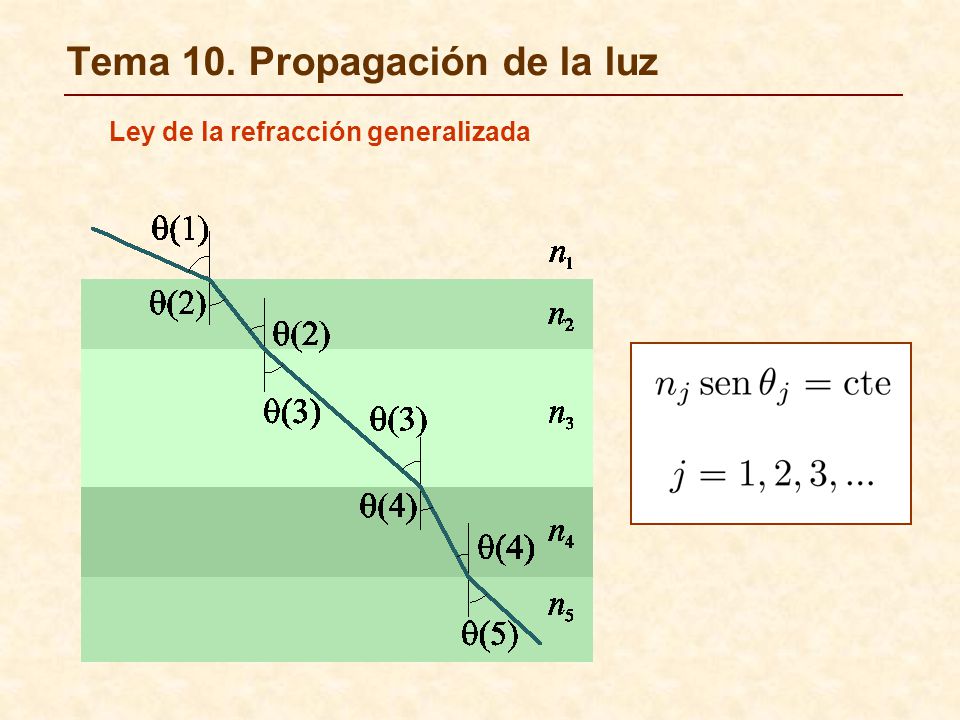

Ley de la refracción generalizada
9
Tema 10. Óptica Geométrica
Formación de imágenes Imagen real Imagen virtual
10
APROXIMACIÓN PARAXIAL
Tema 10. Óptica Geométrica Los sistemas reales no forman imágenes perfectas (no son estigmáticos). Si el objeto se encuentra cerca del eje, la imagen es mejor: APROXIMACIÓN PARAXIAL
11
Tema 10. Óptica Geométrica
Nosotros vamos a considerar sistemas ópticos centrados: poseen un eje común llamado EJE ÓPTICO Estudiaremos los sistemas en aproximación paraxial: los objetos y las imágenes estarán cerca del eje ótico.
12
Tema 10. Óptica Geométrica
Dioptrio esférico en aproximación paraxial
13
Tema 10. Óptica Geométrica
Criterio de signos 1) Radio de curvatura 2) Distancia objeto 3) Distancia imagen
14
Tema 10. Óptica Geométrica

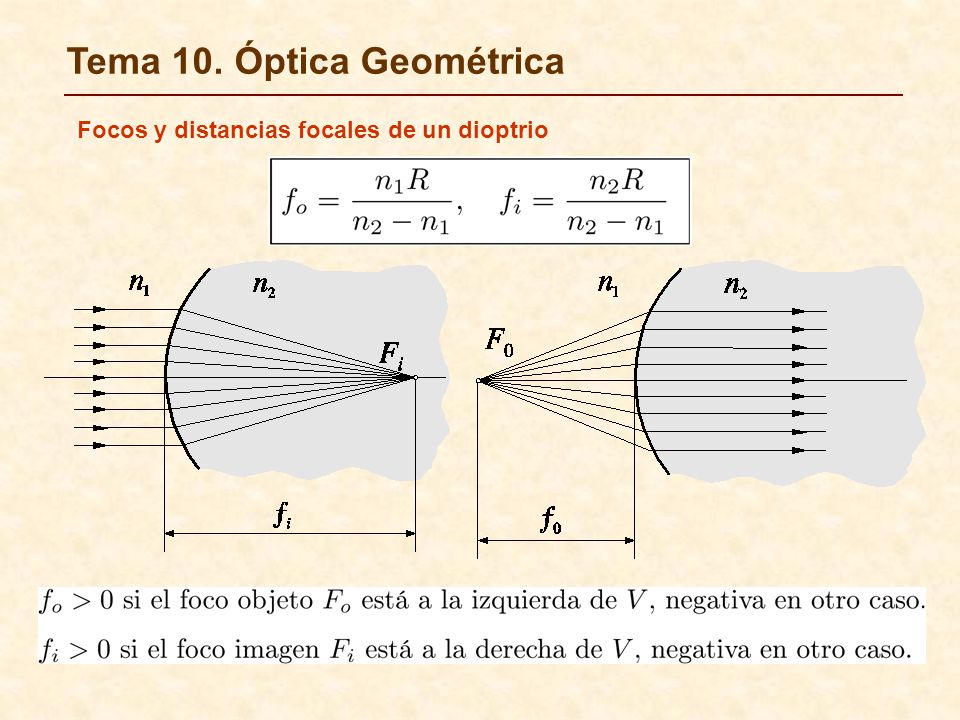

Focos y distancias focales de un dioptrio
15
Tema 10. Óptica Geométrica

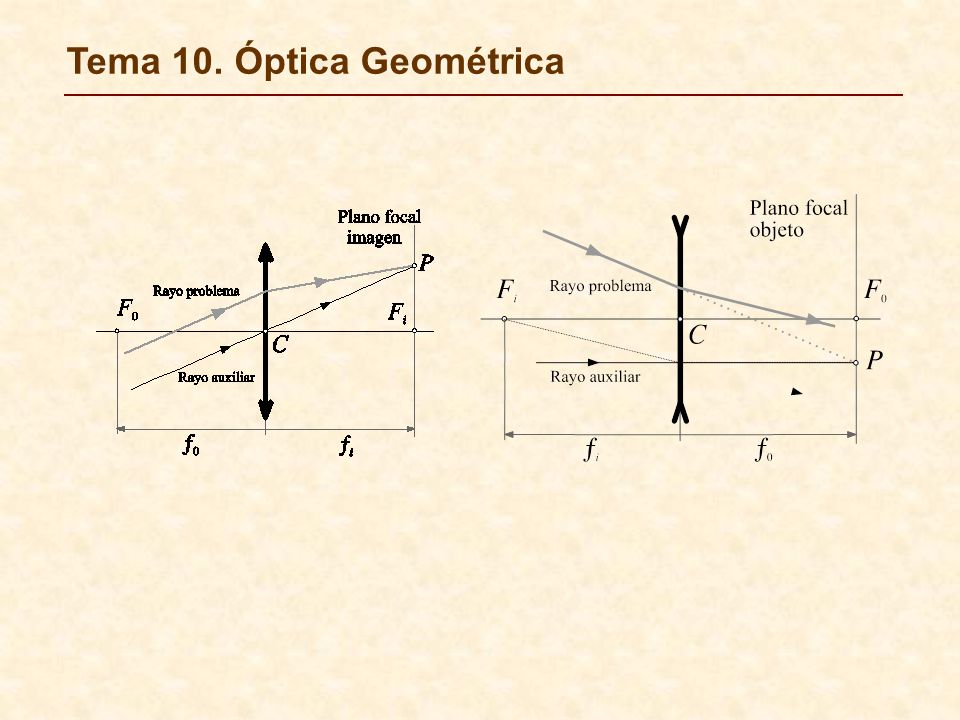

Planos focales de un dioptrio Planos conjugados
16
Tema 10. Óptica Geométrica

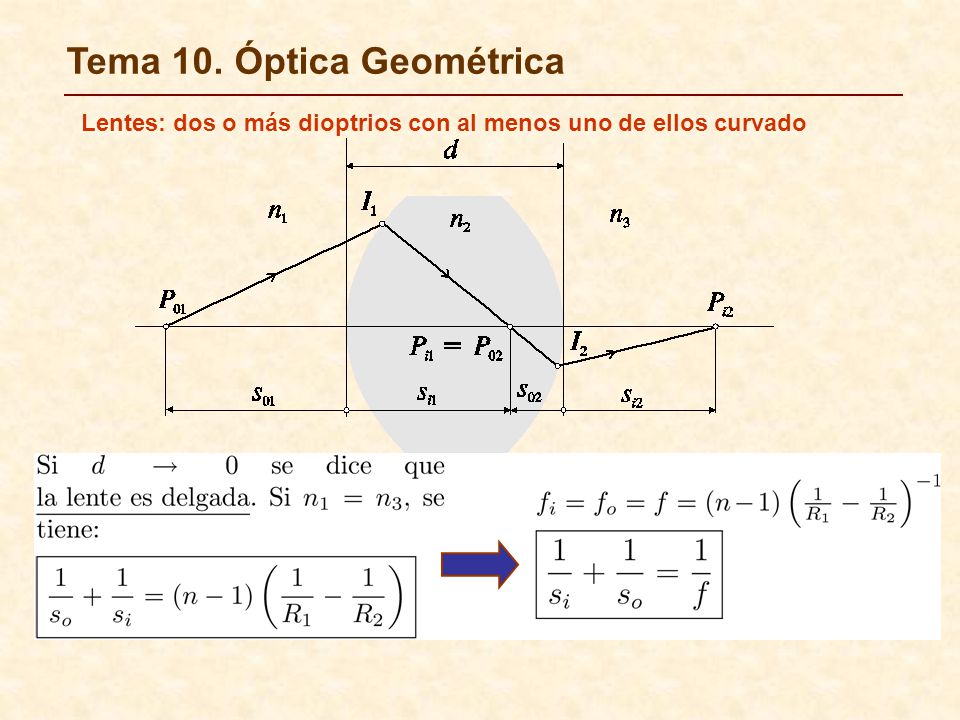

Lentes: dos o más dioptrios con al menos uno de ellos curvado
17
Tema 10. Óptica Geométrica

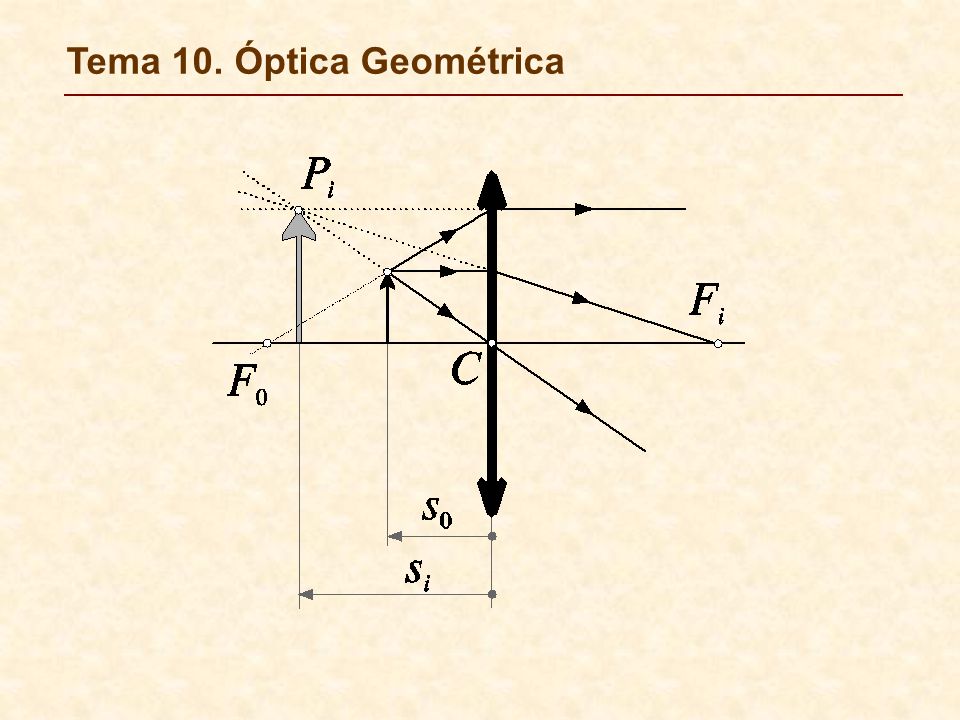

Lentes con focal positiva
18
Tema 10. Óptica Geométrica

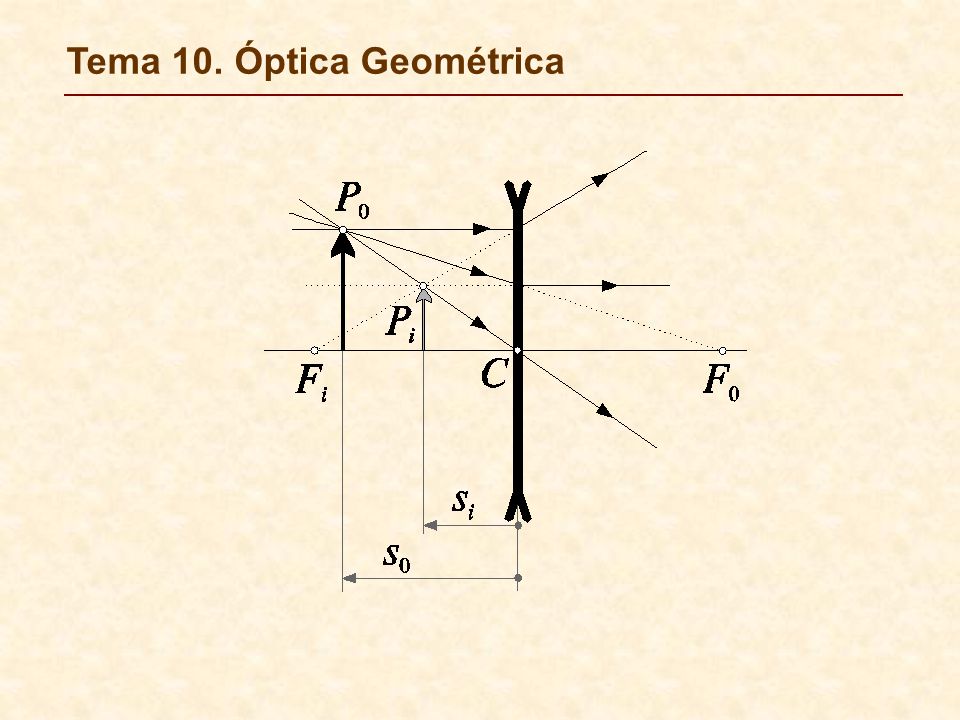

Lentes con focal negativa
19

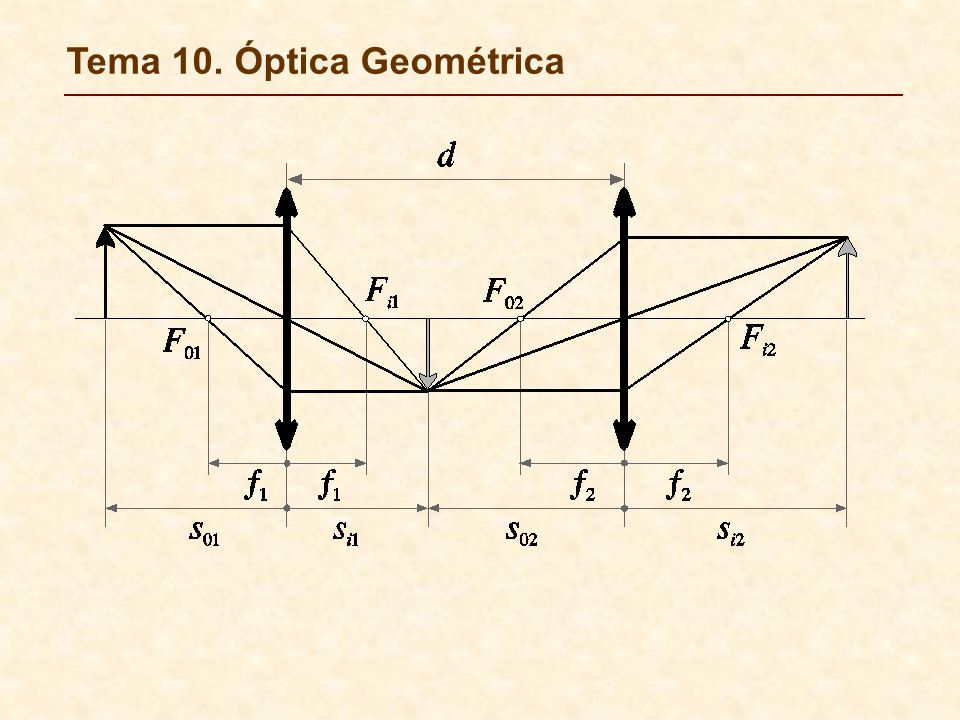

Tema 10. Óptica Geométrica
20
Tema 10. Óptica Geométrica
21
Tema 10. Óptica Geométrica
22
Tema 10. Óptica Geométrica
23
Tema 10. Óptica Geométrica
24
Tema 10. Óptica Geométrica
25
Tema 10. Óptica Geométrica
