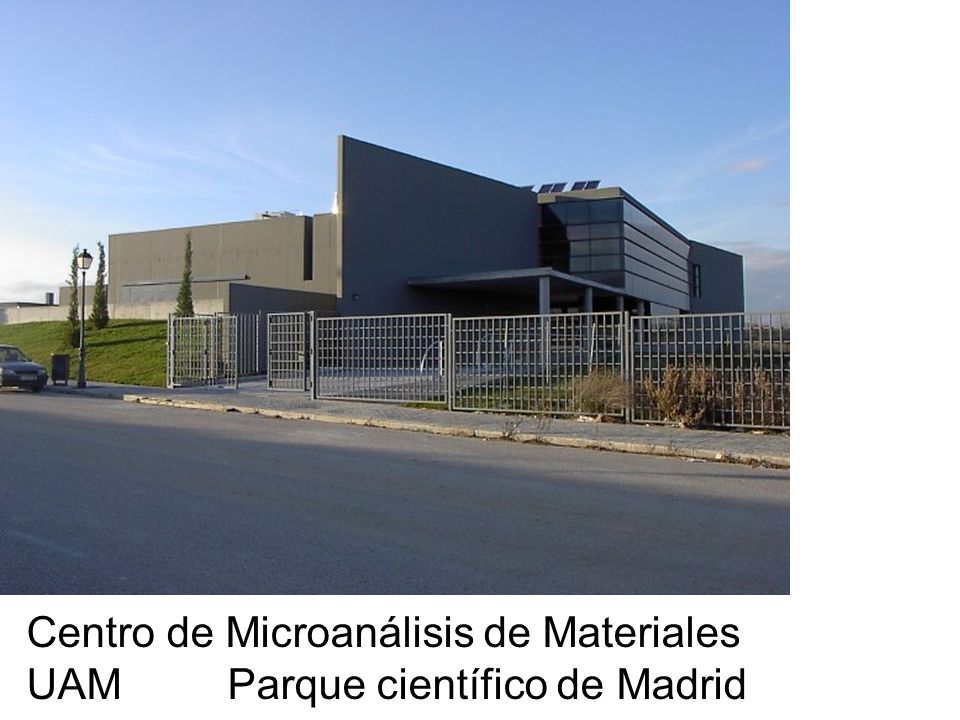

1 Centro de Microanálisis de Materiales UAM Parque científico de Madrid

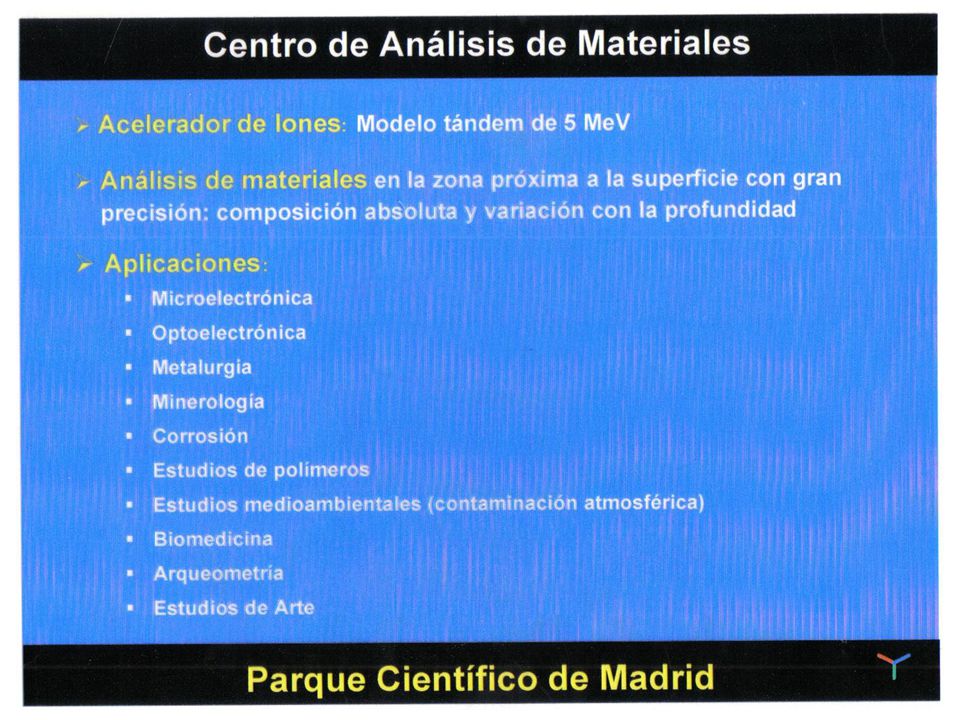

2

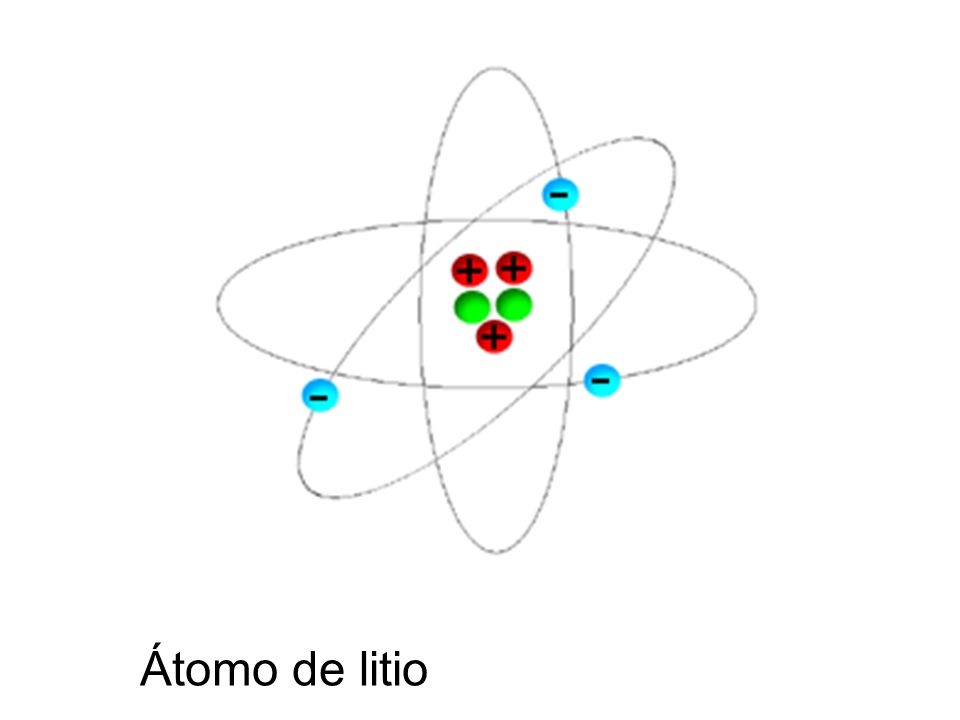

3 Átomo de litio

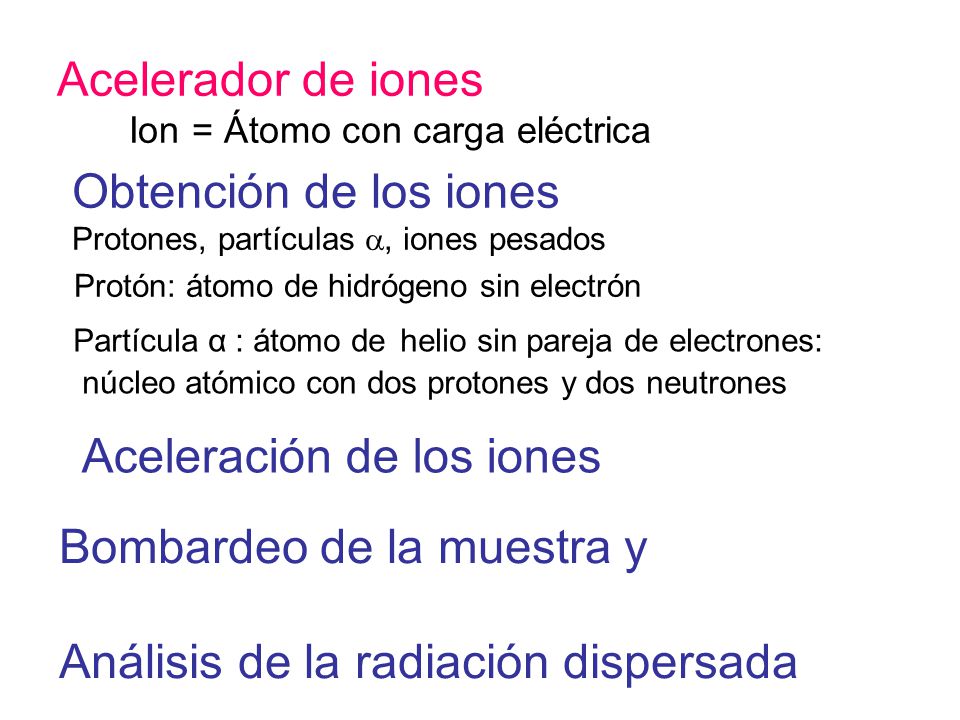

4 Acelerador de iones Ion = Átomo con carga eléctrica Obtención de los iones Protones, partículas , iones pesados Aceleración de los iones Bombardeo de la muestra y Análisis de la radiación dispersada Protón: átomo de hidrógeno sin electrón Partícula α : átomo de helio sin pareja de electrones: núcleo atómico con dos protones y dos neutrones

5

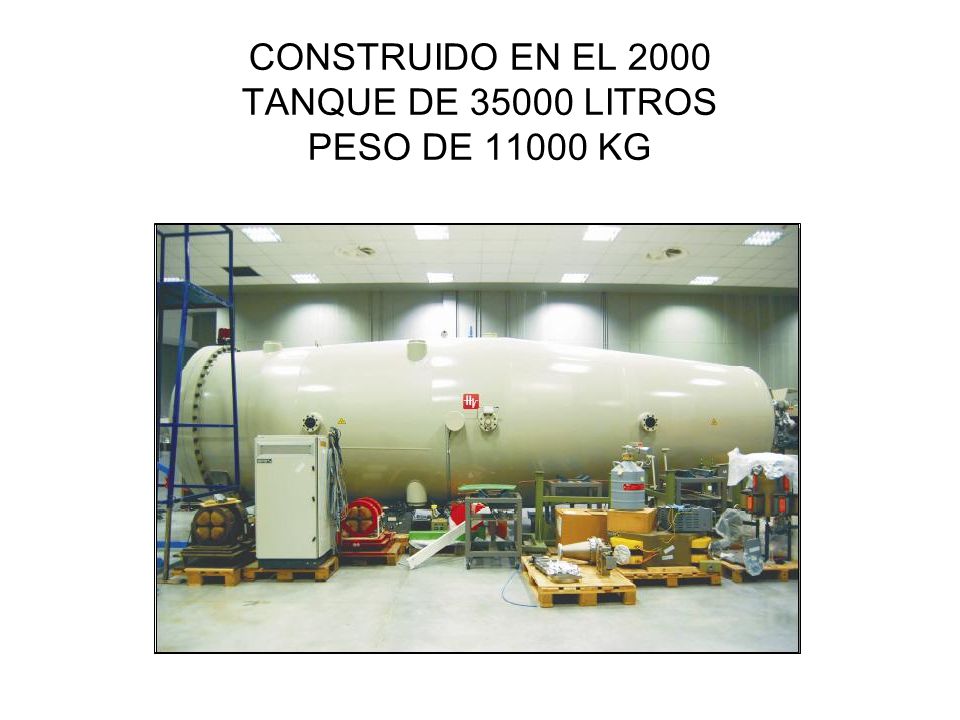

6 CONSTRUIDO EN EL 2000 TANQUE DE 35000 LITROS PESO DE 11000 KG

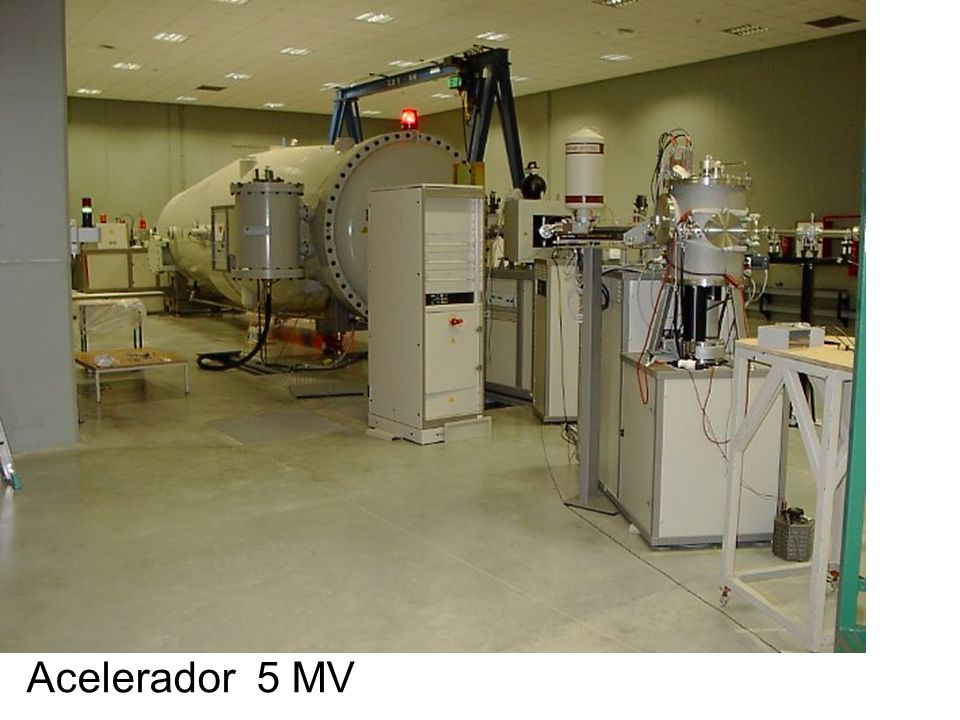

7 Acelerador 5 MV

8

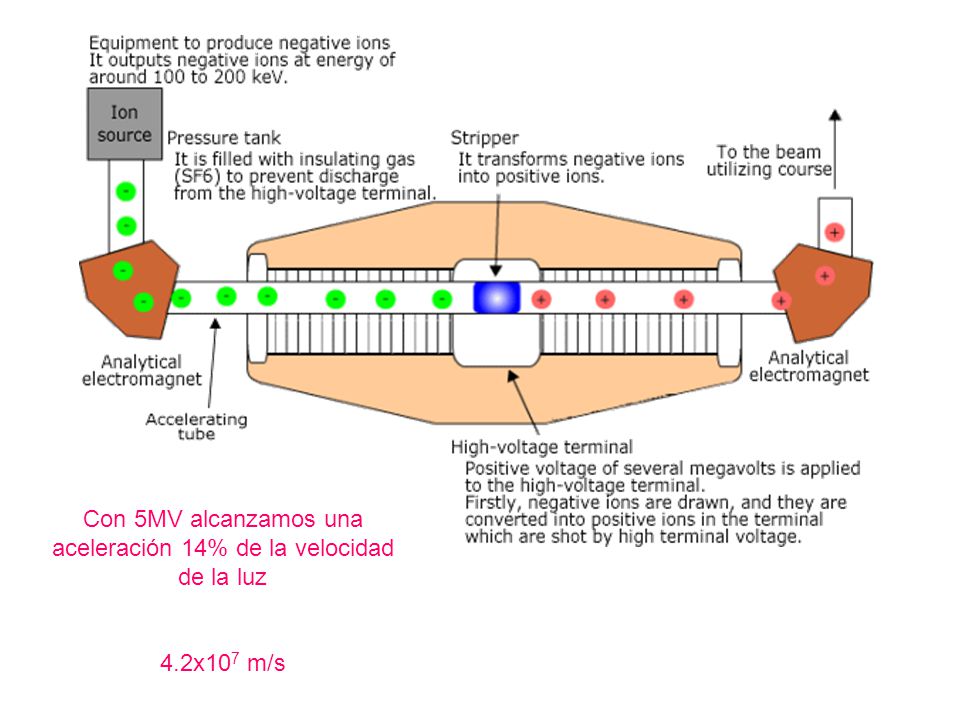

9 FUNCIONAMIENTO Con 5MV alcanzamos una aceleración 14% de la velocidad de la luz 4.2x10 7 m/s

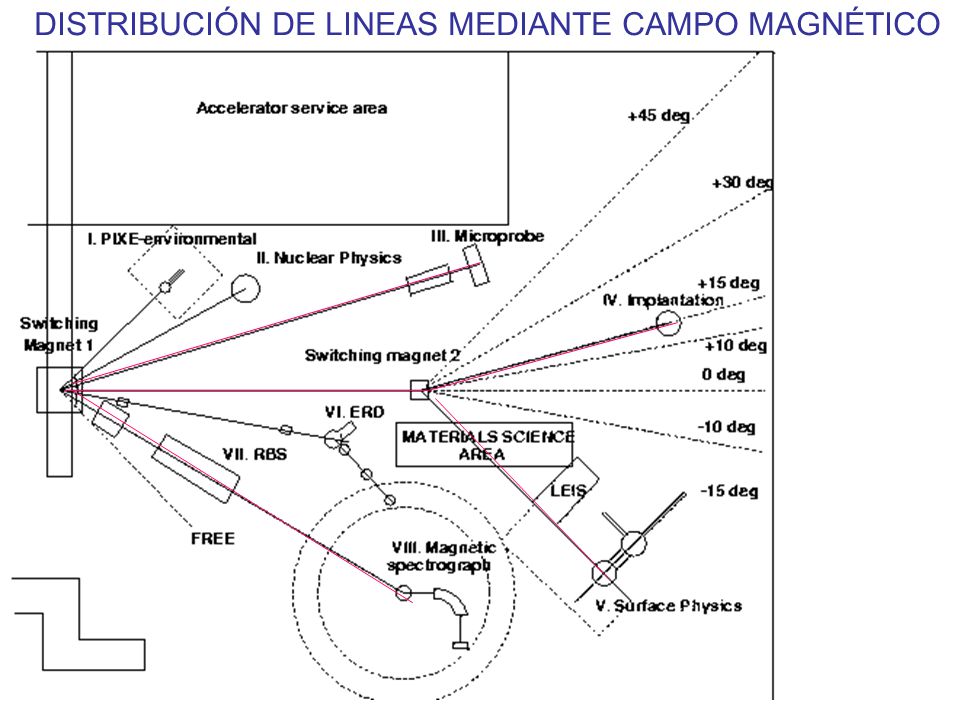

10 DISTRIBUCIÓN DE LINEAS MEDIANTE CAMPO MAGNÉTICO

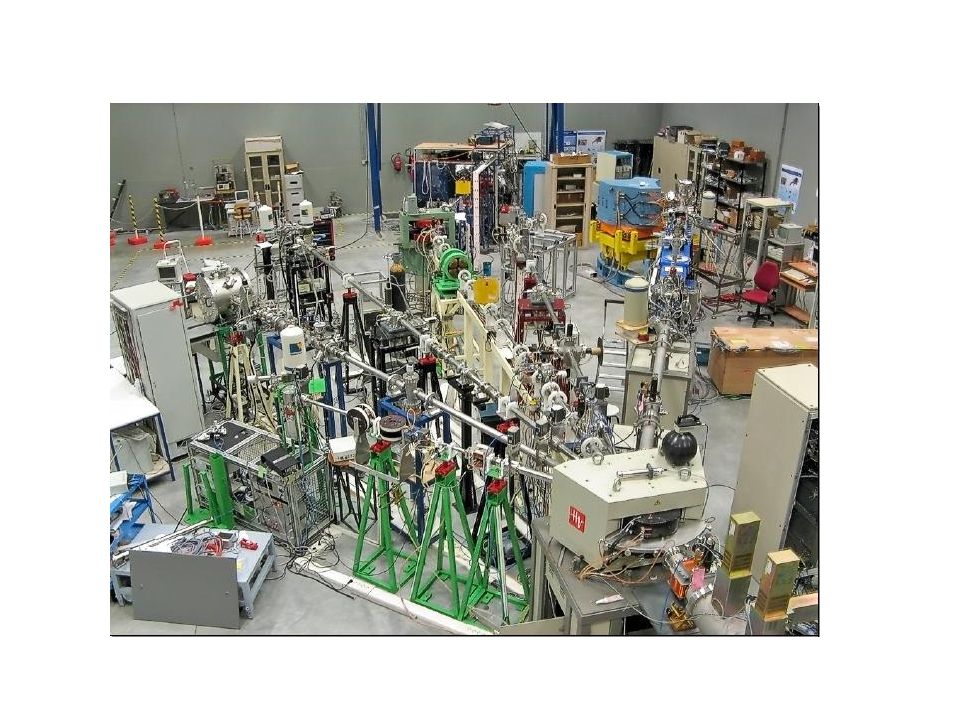

11

12 Ejemplos de aplicación 1) Daño por radiación Representación esquemática de la formación de daño: a) iones ligeros b) iones pesados

13 2) Datación y análisis de pigmentos

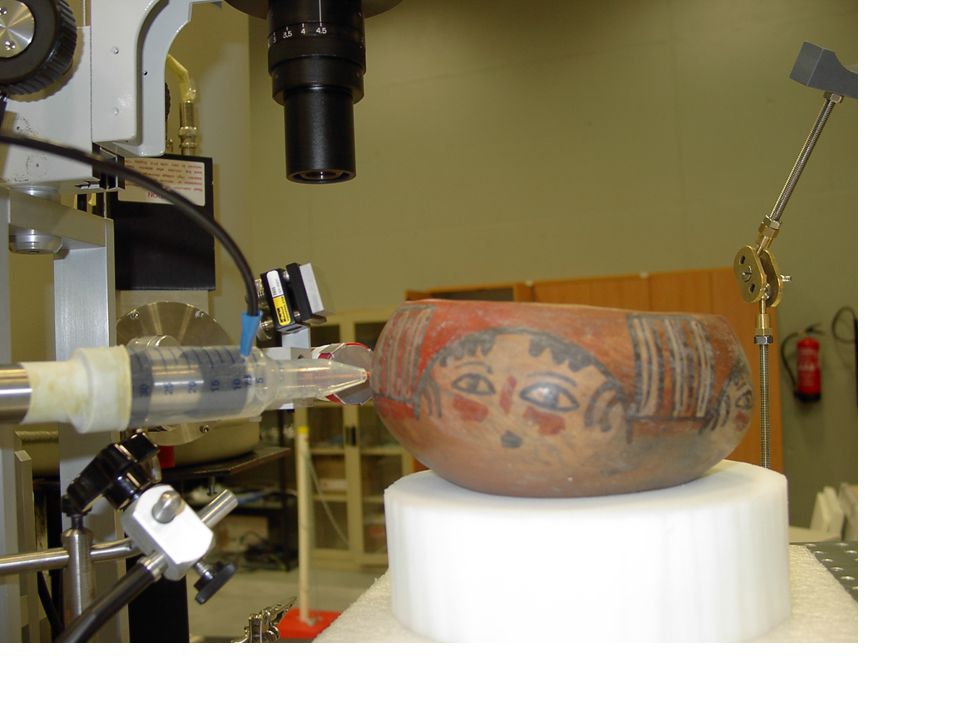

14

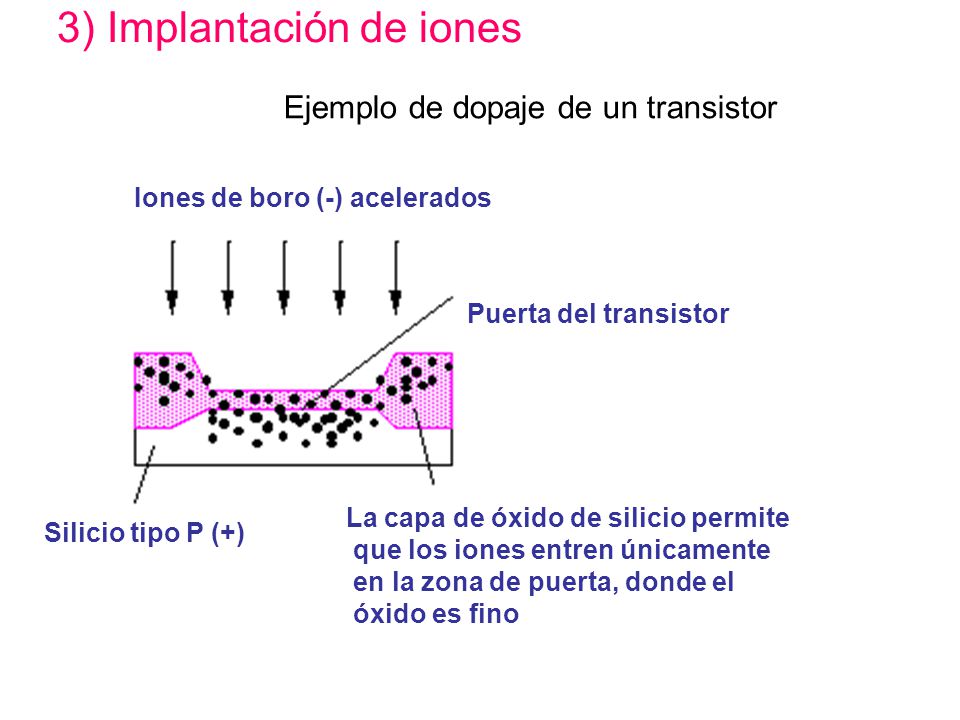

15 3) Implantación de iones Ejemplo de dopaje de un transistor Iones de boro (-) acelerados Puerta del transistor Silicio tipo P (+) La capa de óxido de silicio permite que los iones entren únicamente en la zona de puerta, donde el óxido es fino

16 Ejemplo de técnica de análisis Emisión de rayos X inducida por protones

17

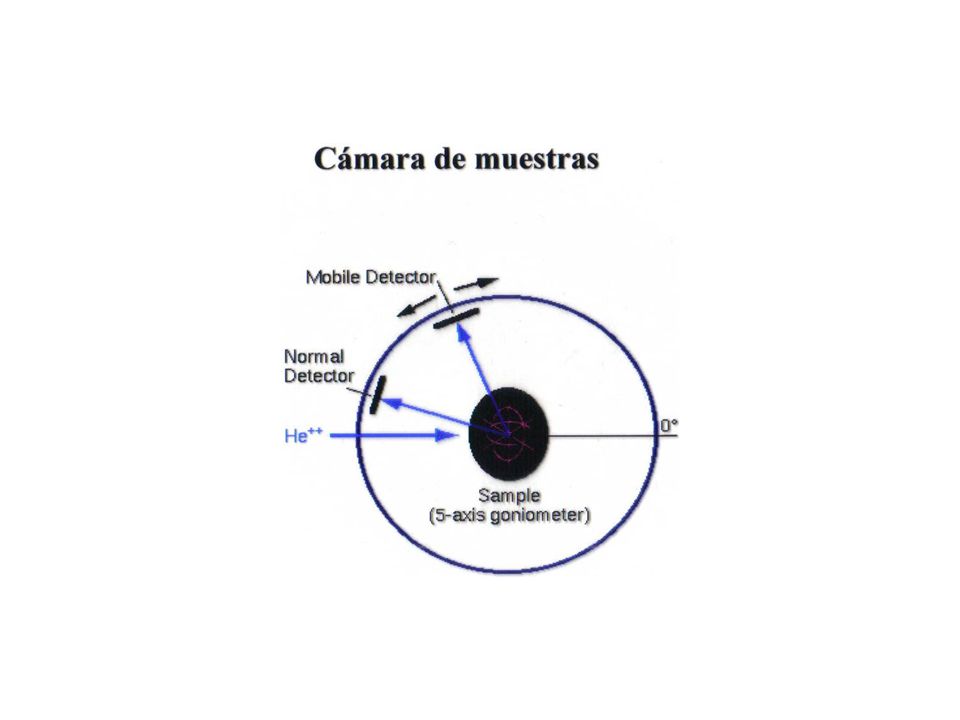

18

19

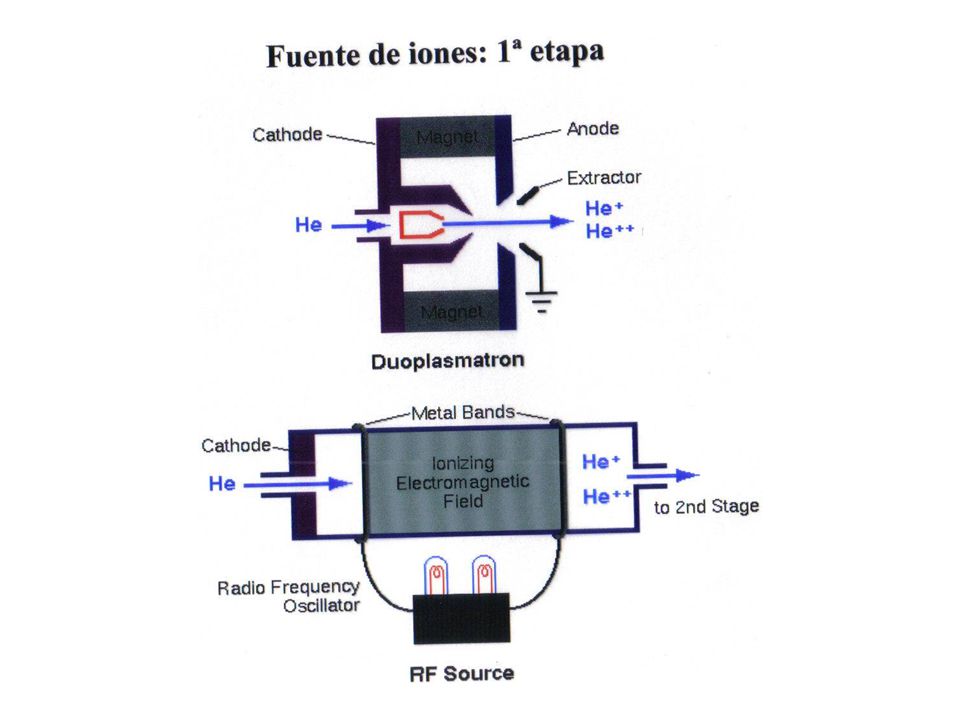

20

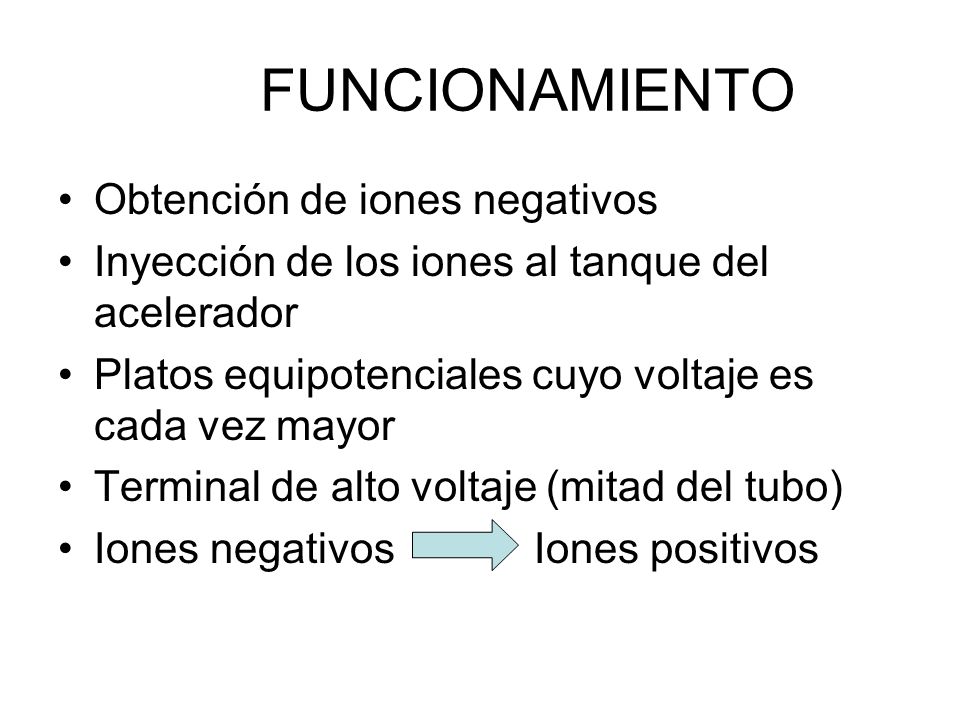

21 FUNCIONAMIENTO Obtención de iones negativos Inyección de los iones al tanque del acelerador Platos equipotenciales cuyo voltaje es cada vez mayor Terminal de alto voltaje (mitad del tubo) Iones negativos Iones positivos
