2 • Para Grandes Sistemas Multi-Sitio

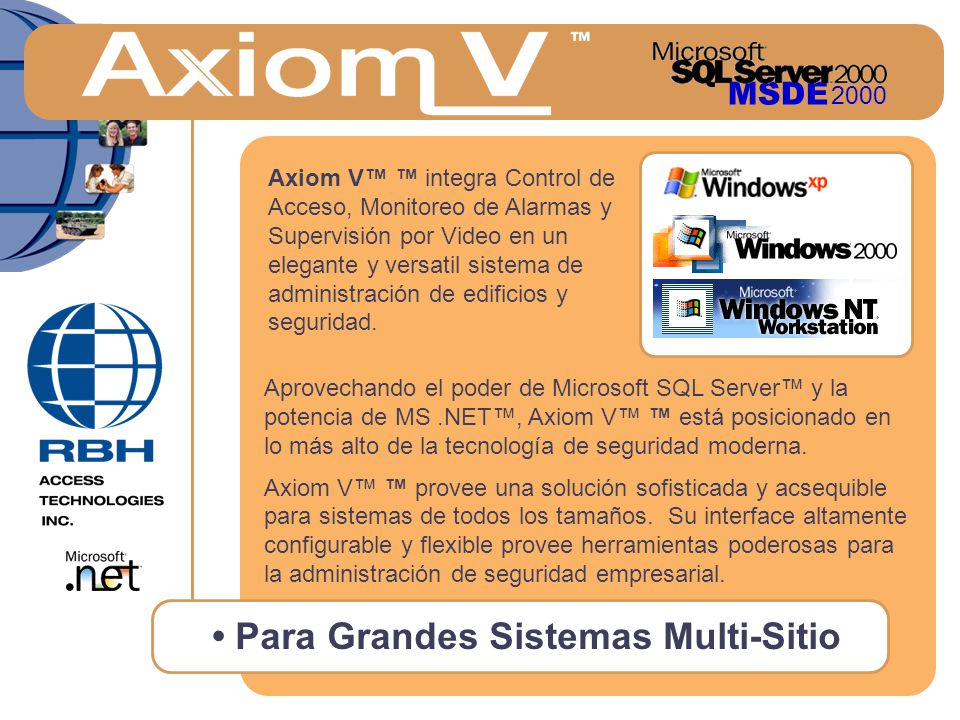

MSDE 2000 Axiom V™ ™ integra Control de Acceso, Monitoreo de Alarmas y Supervisión por Video en un elegante y versatil sistema de administración de edificios y seguridad. Aprovechando el poder de Microsoft SQL Server™ y la potencia de MS .NET™, Axiom V™ ™ está posicionado en lo más alto de la tecnología de seguridad moderna. Axiom V™ ™ provee una solución sofisticada y acsequible para sistemas de todos los tamaños. Su interface altamente configurable y flexible provee herramientas poderosas para la administración de seguridad empresarial. • Para Grandes Sistemas Multi-Sitio

3 • Capacidad del sistema

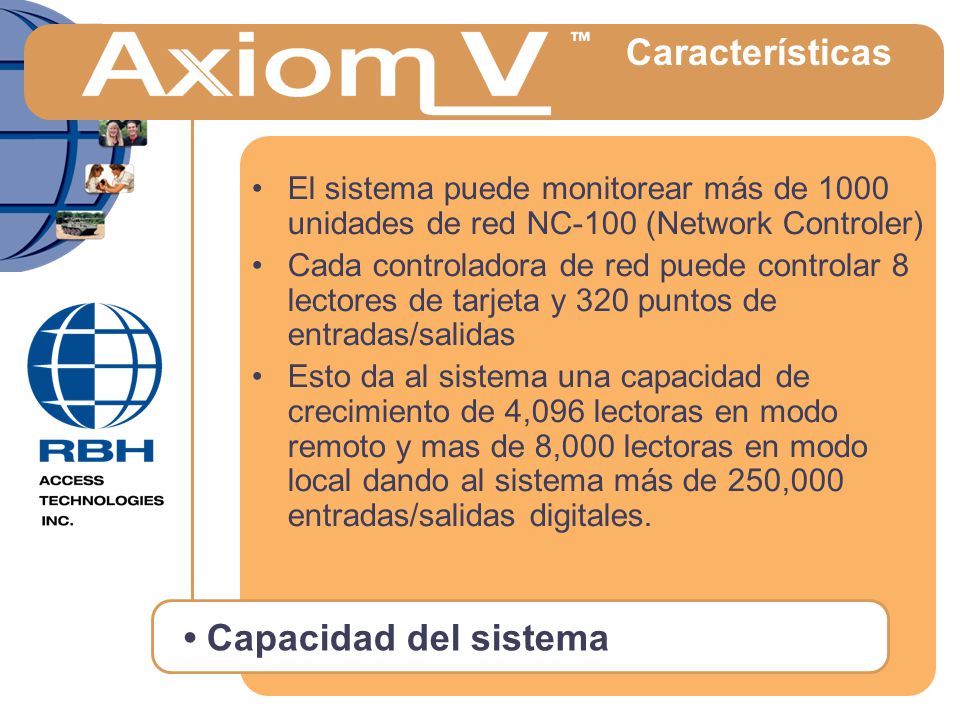

Características El sistema puede monitorear más de 1000 unidades de red NC-100 (Network Controler) Cada controladora de red puede controlar 8 lectores de tarjeta y 320 puntos de entradas/salidas Esto da al sistema una capacidad de crecimiento de 4,096 lectoras en modo remoto y mas de 8,000 lectoras en modo local dando al sistema más de 250,000 entradas/salidas digitales. • Capacidad del sistema

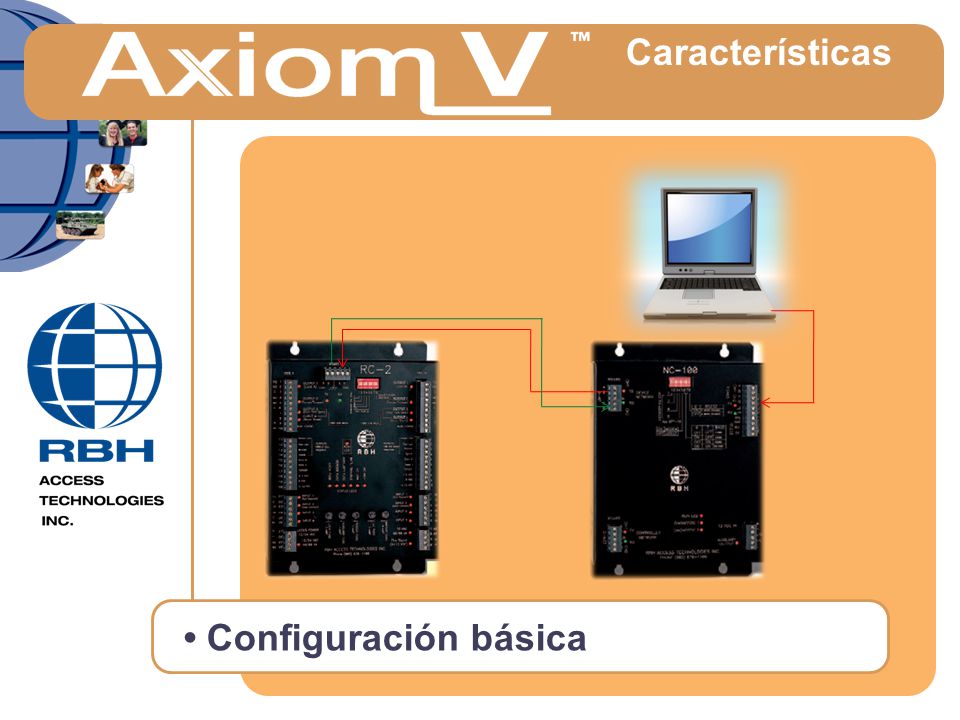

4 Características • Configuración básica

5 • Funciones del servidor
Características Entrar datos Monitoreo de la actividad del sistema Programación El computador NO incide en el funcionamiento de Axiom V™ , Axiom V™ es 100% autónomo Si el computador es apagado o queda offline no hay problema pues los NC-100 serán los encargados de realizar todas las funciones e inclusive de almacenar hasta 100,000 eventos. • Funciones del servidor

6 • Requerimientos óptimos

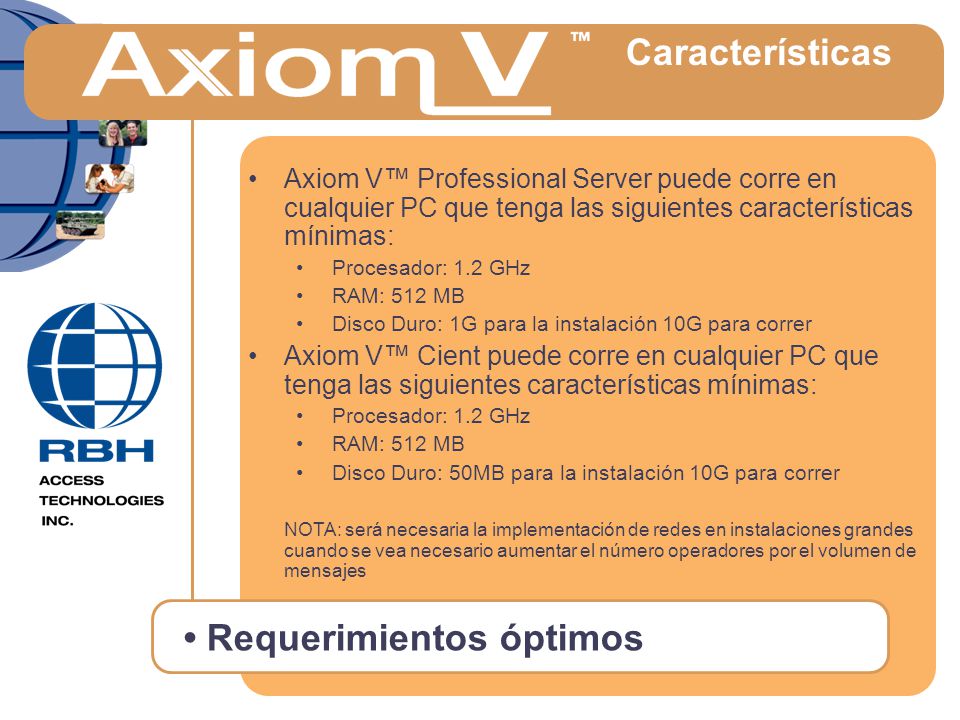

Características Axiom V™ Professional Server puede corre en cualquier PC que tenga las siguientes características mínimas: Procesador: 1.2 GHz RAM: 512 MB Disco Duro: 1G para la instalación 10G para correr Axiom V™ Cient puede corre en cualquier PC que tenga las siguientes características mínimas: Disco Duro: 50MB para la instalación 10G para correr NOTA: será necesaria la implementación de redes en instalaciones grandes cuando se vea necesario aumentar el número operadores por el volumen de mensajes • Requerimientos óptimos

7 Características Las redes

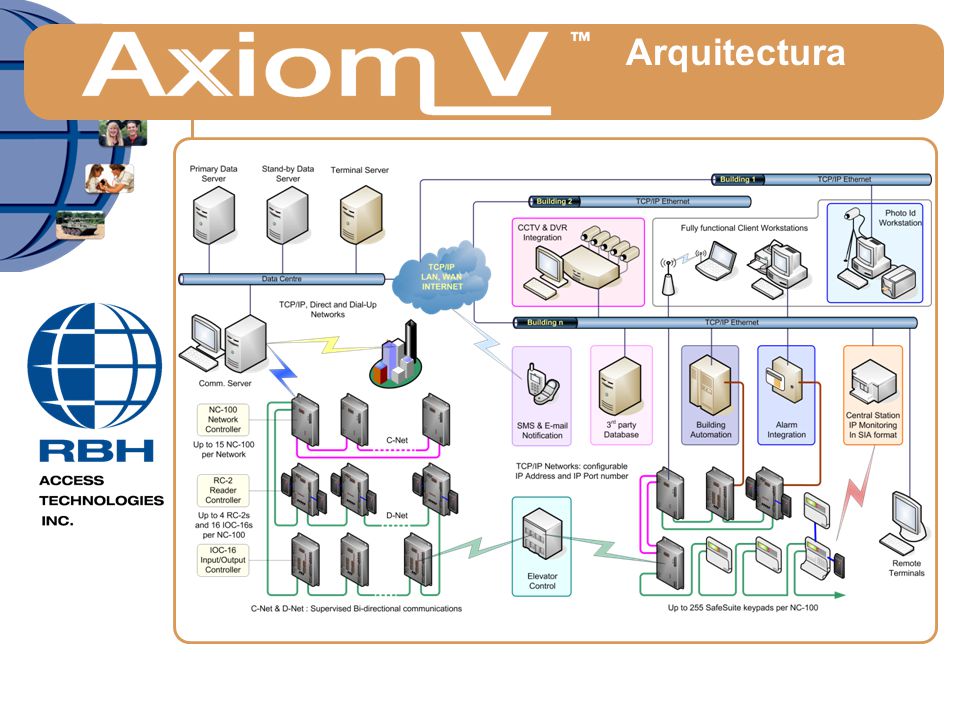

El hardware de Axiom V™ consiste en un número de diferentes redes. PC a Red de controladoras C-NET: Red de controladoras (Controller NW) D-NET: Red de Dispositivos (Device Network) Las redes

8 Características PC a controladoras

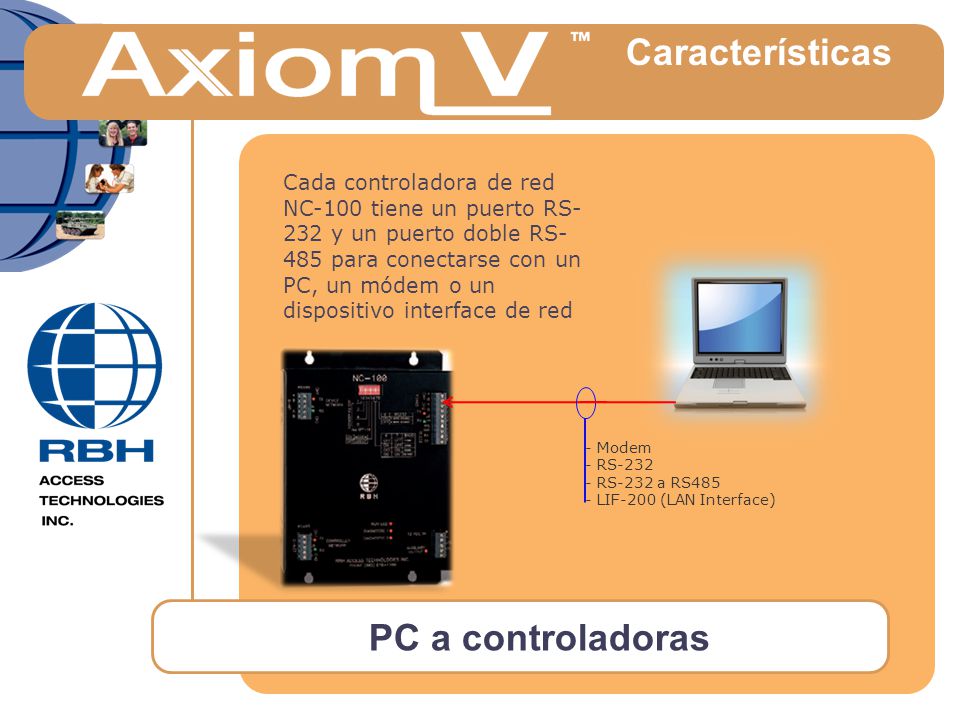

Cada controladora de red NC-100 tiene un puerto RS-232 y un puerto doble RS-485 para conectarse con un PC, un módem o un dispositivo interface de red - Modem - RS-232 - RS-232 a RS485 - LIF-200 (LAN Interface) PC a controladoras

9 Arquitectura C-NET C-NET

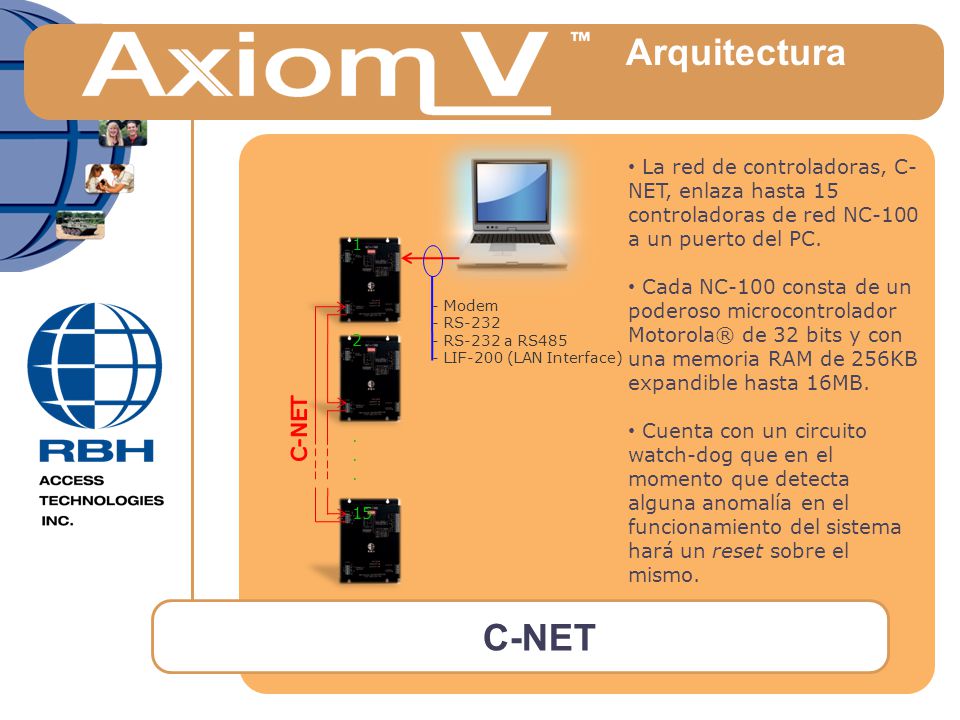

La red de controladoras, C-NET, enlaza hasta 15 controladoras de red NC-100 a un puerto del PC. Cada NC-100 consta de un poderoso microcontrolador Motorola® de 32 bits y con una memoria RAM de 256KB expandible hasta 16MB. Cuenta con un circuito watch-dog que en el momento que detecta alguna anomalía en el funcionamiento del sistema hará un reset sobre el mismo. 1 2 . 15 - Modem - RS-232 - RS-232 a RS485 - LIF-200 (LAN Interface) C-NET C-NET

10 Arquitectura D-NET C-NET
Cada controlador además de tener una conexión de red para controladoras, cuenta con una conexión de red para dispositivos llamada D-net Esta conexión se usa para enlazar los controladores de lectoras RC-2 (2-Reader controller) y los controladores de entrada/salida IOC-16 (16 Input & Output Controller) Máximo 4 RC-2 y 16 IOC-16 pueden conectarse a un NC-100 Cada controlador de red está pendiente de que todos los dispositivos estén activos en la red y procesa todos los datos enviados por estos dispositivos. C-NET - Modem - RS-232 - RS-232 a RS485 - LIF-200 (LAN Interface) D-NET

11 Arquitectura

12 • El Poder de Inteligencia Distribuido
Controlador de RED 2 b 6 a 4 1 3 5 • El Poder de Inteligencia Distribuido

13 NC-100 Sus partes Controlador de RED
Se alimenta de una fuente de poder de 9 a 14 VDC y requiere de mA en la configuración básica de 256KB La alimentación se puede tomar de alguna de las fuentes del RC-2 o del IOC-16 La interfaz de conexión computador/módem conecta el NC-100 al PC a través de un módem, TCP/IP, un puerto (a) RS-232 ó un puerto (b) RS-485 de 4 hilos La red de controladoras C-NET conecta un NC-100 con el resto, máximo 15 NC-100 pueden ser conectados en una misma red a través de un puerto RS El canal dos (CH2) del puerto RS-485 en el controlador maestro se conecta al CH1 del siguiente NC-100 y así sucesivamente hasta el último en el que el CH2 se conecta a CH1 del primer controlador, dándole redundancia a la red pg. 14 La red de dispositivos D-NET conecta controladores locales (RC-2 e IOC-16) a través de un puerto RS-485, de igual forma que la red de controladoras pg. 17 La salida auxiliar de relevo se usa para reiniciar el módem (C) Tierra Sus partes

14 NC-100 DIP Switch Controlador de RED

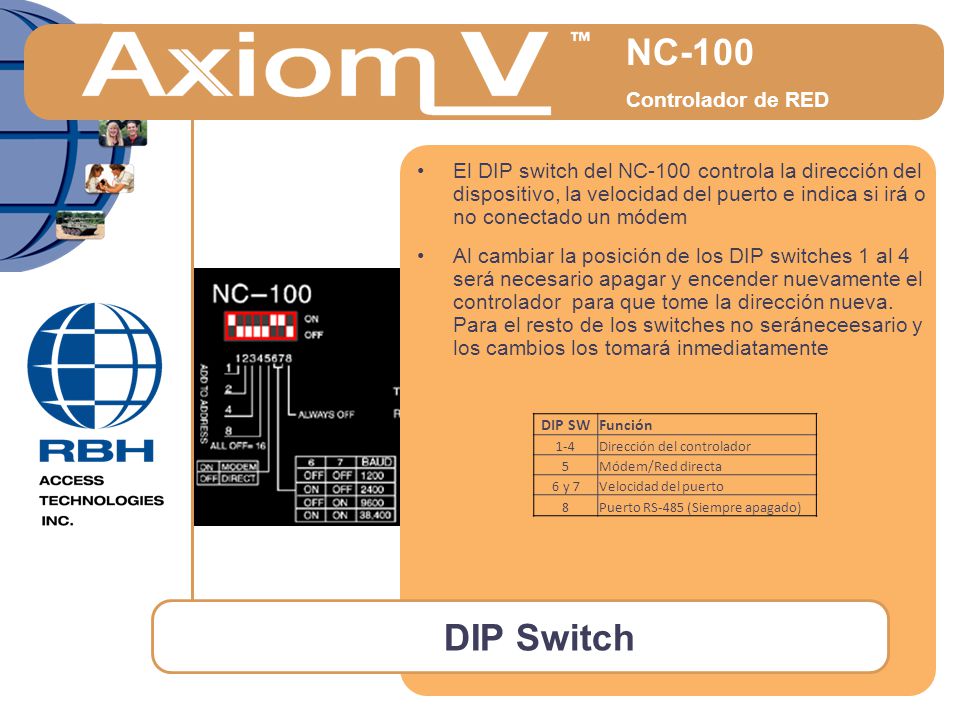

El DIP switch del NC-100 controla la dirección del dispositivo, la velocidad del puerto e indica si irá o no conectado un módem Al cambiar la posición de los DIP switches 1 al 4 será necesario apagar y encender nuevamente el controlador para que tome la dirección nueva. Para el resto de los switches no seráneceesario y los cambios los tomará inmediatamente DIP SW Función 1-4 Dirección del controlador 5 Módem/Red directa 6 y 7 Velocidad del puerto 8 Puerto RS-485 (Siempre apagado) DIP Switch

15 NC-100 Controlador de RED Un controlador maestro es el que se direcciona como controlador 1, los controladores que ocupan las direcciones 2 a la 15 se conocen como esclavos La velocidad del puerto se puede configurar a 1200, 2400, 9600 y baudios poniendo en la posición correcta los switches 6 y 7 El panel puede reiniciarse bajando todos los switches y reconectando la energía hasta que los dos LEDs de diagnóstico titilen dos veces Más sobre el NC-100

16 Conexión al PC por red directa

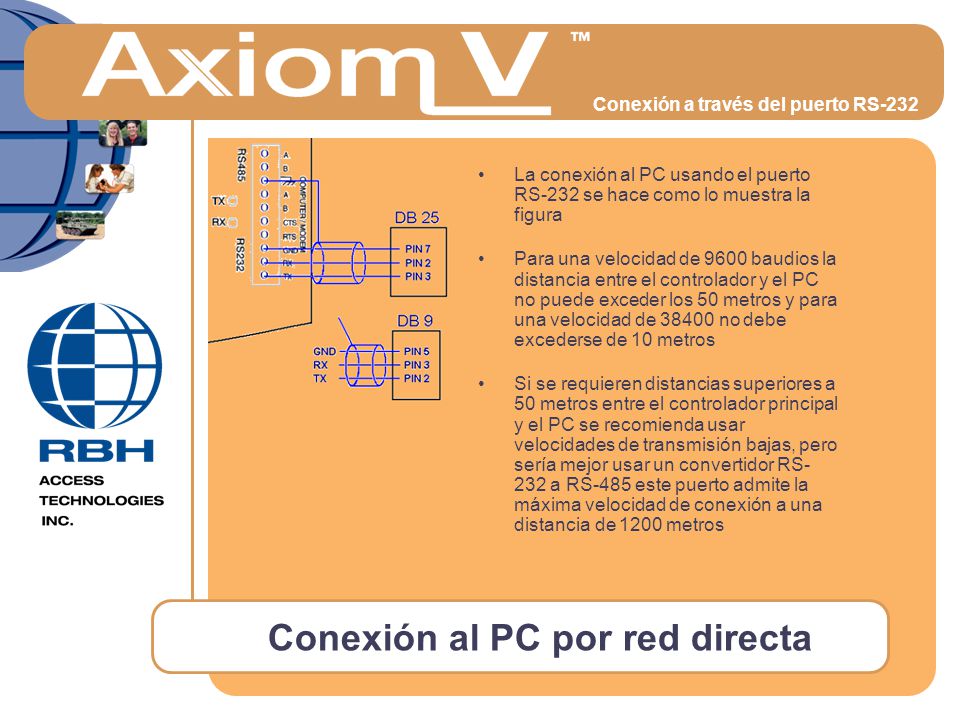

Conexión a través del puerto RS-232 La conexión al PC usando el puerto RS-232 se hace como lo muestra la figura Para una velocidad de 9600 baudios la distancia entre el controlador y el PC no puede exceder los 50 metros y para una velocidad de no debe excederse de 10 metros Si se requieren distancias superiores a 50 metros entre el controlador principal y el PC se recomienda usar velocidades de transmisión bajas, pero sería mejor usar un convertidor RS a RS-485 este puerto admite la máxima velocidad de conexión a una distancia de 1200 metros Conexión al PC por red directa

17 Especificaciones de cableado
Conexión a través del puerto RS-232 El cable que debe usarse para la red de controladoras C-NET deberá ser calibre 22 a 20 AWG, blindado de dos pares La distancia máxima entre cada controlador en la C-NET no puede exceder 800 metros y la distancia total del anillo debe ser siempre menor de 3000 metros para la D-NET las distancias máximas serán de 900 m y 4600, respectivamente y deberá usarse el mismo tipo de cable Especificaciones de cableado

18 • El Poder de Inteligencia Distribuido
Controlador de RED Puerto computador/modem: tiene dos LEDs que muestran el tráfico de datos entre el NC-100 y el PC, el LED rojo corresponde a recepción y el verde a transmisión Así mismo cómo en el puerto de PC/Módem el puerdo C-NET tiene 2 LEDs, uno de transmisión y otro de recepción funcionan de igual forma que el caso anterior. En un funcionamiento normal de esta red los LEDs parecerán estar encendidos todo el tiempo Estos LEDs funcionan exactamente igual que en el caso anterior pero para la red de dispositivos Cuando el sistema está andando normalmente este LED titilará cada medio segundo Estos LEDs son para uso de la fábrica únicamente • El Poder de Inteligencia Distribuido

19 D-NET Red de dispositivos 1 2 15 1 2 3 4

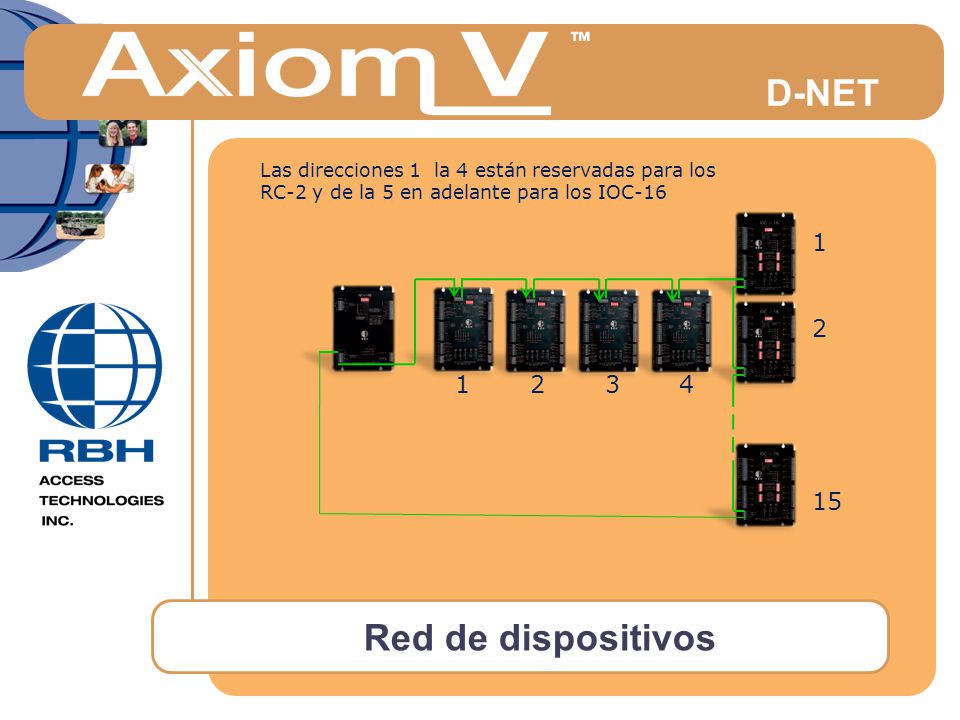

Las direcciones 1 la 4 están reservadas para los RC-2 y de la 5 en adelante para los IOC-16 1 2 15 Red de dispositivos

20 • Robusto, Flexible y Confiable

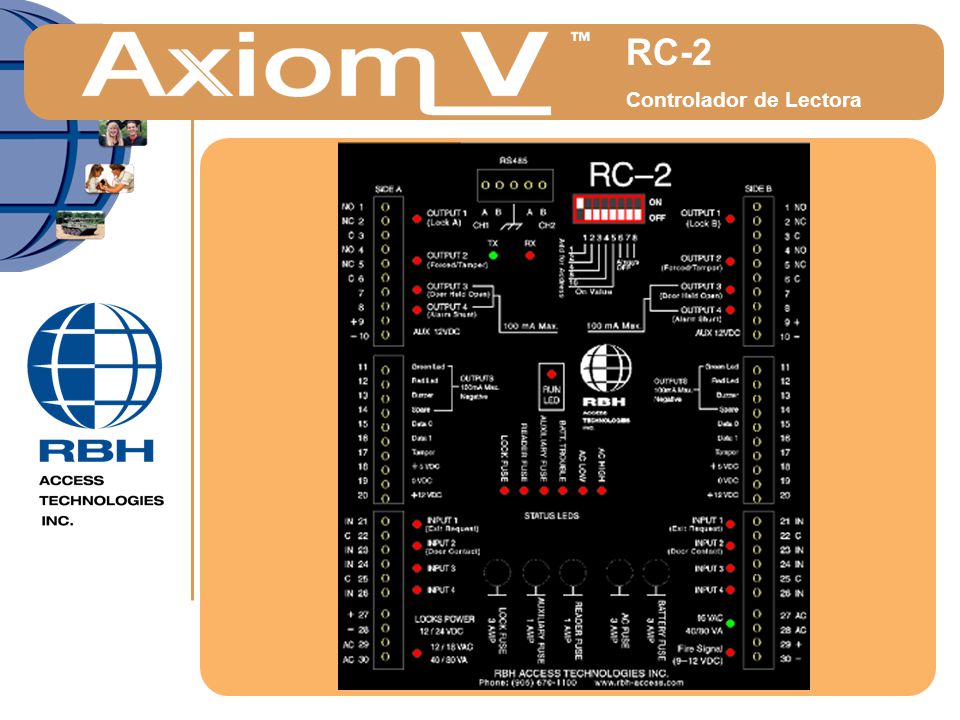

RC-2 Controlador de Lectora Cada RC- 2 tiene la capacidad de conectar dos lectoras, 8 entradas y 8 salidas Tiene dos lados, el A y el B para implementar un punto de acceso independiente Un punto de acceso está compuesto por una lectora un contacto seco, un RTE y salidas programables para la cerradura, entrada forzada, puerta sostenida y desviación de alarma. El propósito de estas salidas programables puede ser cambiado Cada RC-2 tiene dos fuentes de poder embedidas de 12 voltios. Una es capaz de proveer 12 o 5 voltios a 1A y se usa para las lectoras La otra es una fuente de 12 1 A y se usa para alimentar otros dispositivos como detectores de movimiento e incluso se puede alimentar de ahí un NC-100 • Robusto, Flexible y Confiable

21 • Robusto, Flexible y Confiable

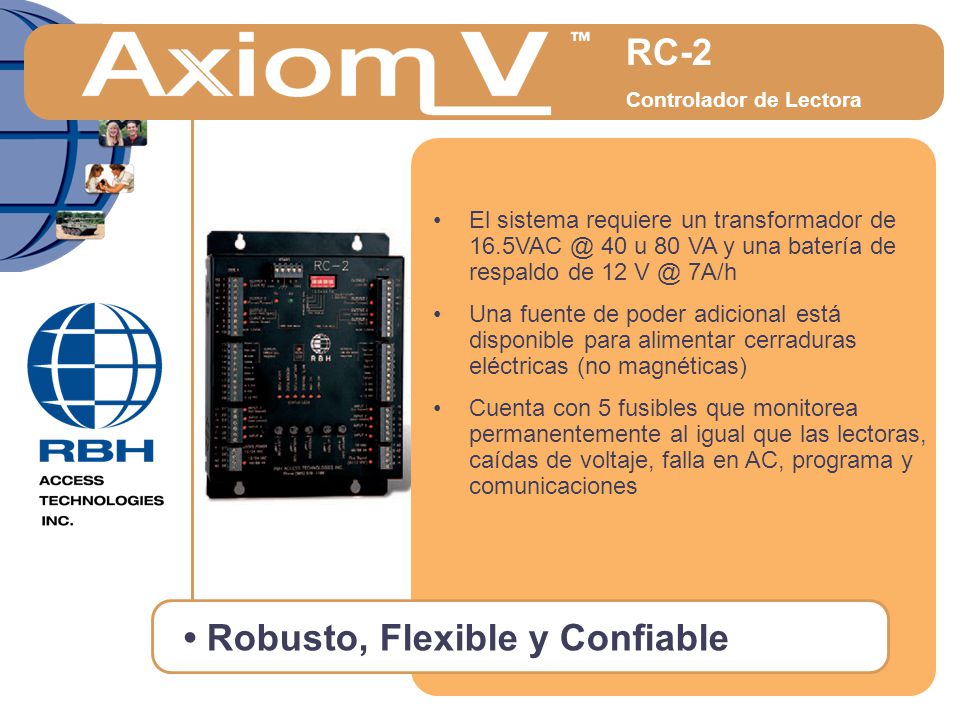

RC-2 Controlador de Lectora El sistema requiere un transformador de 40 u 80 VA y una batería de respaldo de 12 7A/h Una fuente de poder adicional está disponible para alimentar cerraduras eléctricas (no magnéticas) Cuenta con 5 fusibles que monitorea permanentemente al igual que las lectoras, caídas de voltaje, falla en AC, programa y comunicaciones • Robusto, Flexible y Confiable

22 RC-2 Controlador de Lectora

23 RC-2 DIP Switches y LEDs Controlador de Lectora
En el RC-2 solo se usan los swithes del 1 al 3 para direccionar el controlador, el resto no se usan Este LED indicará que el RC-2 opera normalmente, el LED titila cada 2 segundos cuando está en funcionamiento normal y flashea rápidamente cuando ha perdido la comunicación Se encenderá cuando el voltaje AC sea mayor de 20V RMS Se encenderá cuando el voltaje caiga por debajo de los 14V RMS Cuando el voltaje de la batería está por debajo de los 11VDC se encenderá DIP Switches y LEDs

24 RC-2 Controlador de Lectora Este LED se encenderá cuando el fusible de la fuente auxiliar se abra Se enciende cuando el fusible de las lectoras se abre Cuando el fusible de la fuente de cerraduras se abre este LED se eneciende Cada entrada y salida tiene un led de estado que mostrará encendido en el momento que esté activada LEDs

25 RC-2 Controlador de Lectora El controlador tiene 8 entradas digitales que soportan lazos directos, con una resistencia de fin de línea ó con doble resistencia de fin de línea Típicamente las entradas 1A y 1B se usan para el botón de solicitud de salida de sus respectivas puertas Las entradas 2A y 2B se usan de igual forma para los para los contactos y el resto son entradas de propósito general Entradas

26 RC-2 Salidas 8 salidas, 4 de cada lado
Controlador de Lectora 8 salidas, 4 de cada lado Salida 1: es un relevo que controla la cerradura de la puerta Salida 2: es un relevo que cambiará su estado en el momento en el que la puerta sea forzada o se detecte un TAMPER en la lectora Salida 3: es un colector abierto a tierra que seguirá la definición de alarma por puerta abierta Salida 4: Cuando la puerta se abre esta salida cambia su estado Salidas

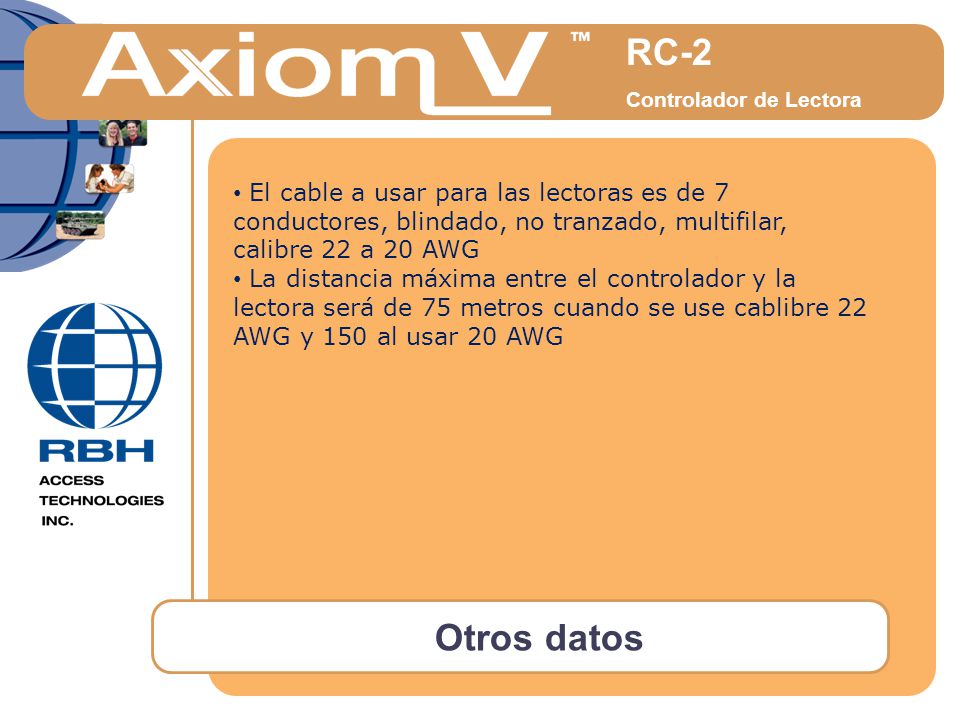

27 RC-2 Controlador de Lectora El cable a usar para las lectoras es de 7 conductores, blindado, no tranzado, multifilar, calibre 22 a 20 AWG La distancia máxima entre el controlador y la lectora será de 75 metros cuando se use cablibre 22 AWG y 150 al usar 20 AWG Otros datos

28 • Funcionalidad Configurable en Campo
IOC-16 Controlador de Entrada/Salida Múltiples Fuentes embedidas Comunicación Supervisada Entre NC100 y RC2 e IOC-16 Tipo Anillo, RS485 (C-NET) 38.4k LED’s de diagnostico Fusibles supervisados Cualquier ENTRADA puede ser programada como SALIDA Protección contra rayos • Funcionalidad Configurable en Campo

29 IOC-16 Controlador de Entrada/Salida
