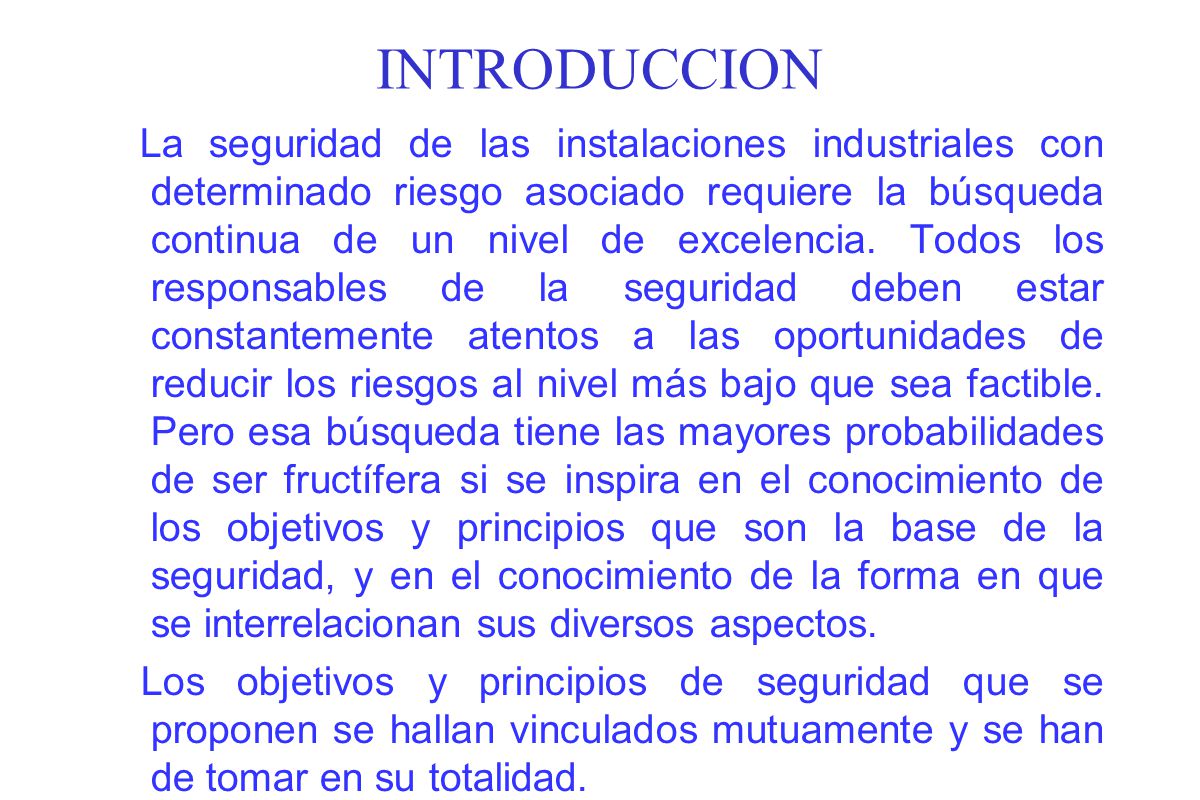

2 INTRODUCCION La seguridad de las instalaciones industriales con determinado riesgo asociado requiere la búsqueda continua de un nivel de excelencia. Todos los responsables de la seguridad deben estar constantemente atentos a las oportunidades de reducir los riesgos al nivel más bajo que sea factible. Pero esa búsqueda tiene las mayores probabilidades de ser fructífera si se inspira en el conocimiento de los objetivos y principios que son la base de la seguridad, y en el conocimiento de la forma en que se interrelacionan sus diversos aspectos. Los objetivos y principios de seguridad que se proponen se hallan vinculados mutuamente y se han de tomar en su totalidad. 2

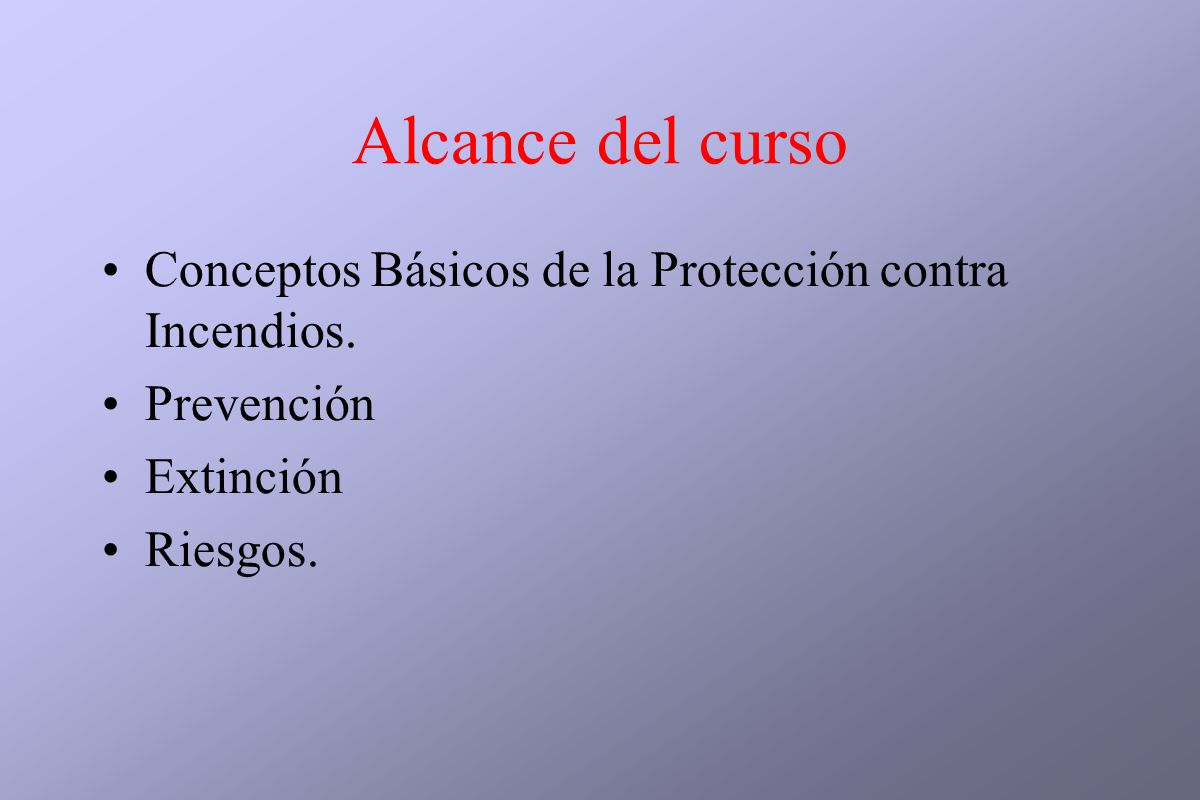

3 Alcance del curso Conceptos Básicos de la Protección contra Incendios.
Prevención Extinción Riesgos. 3

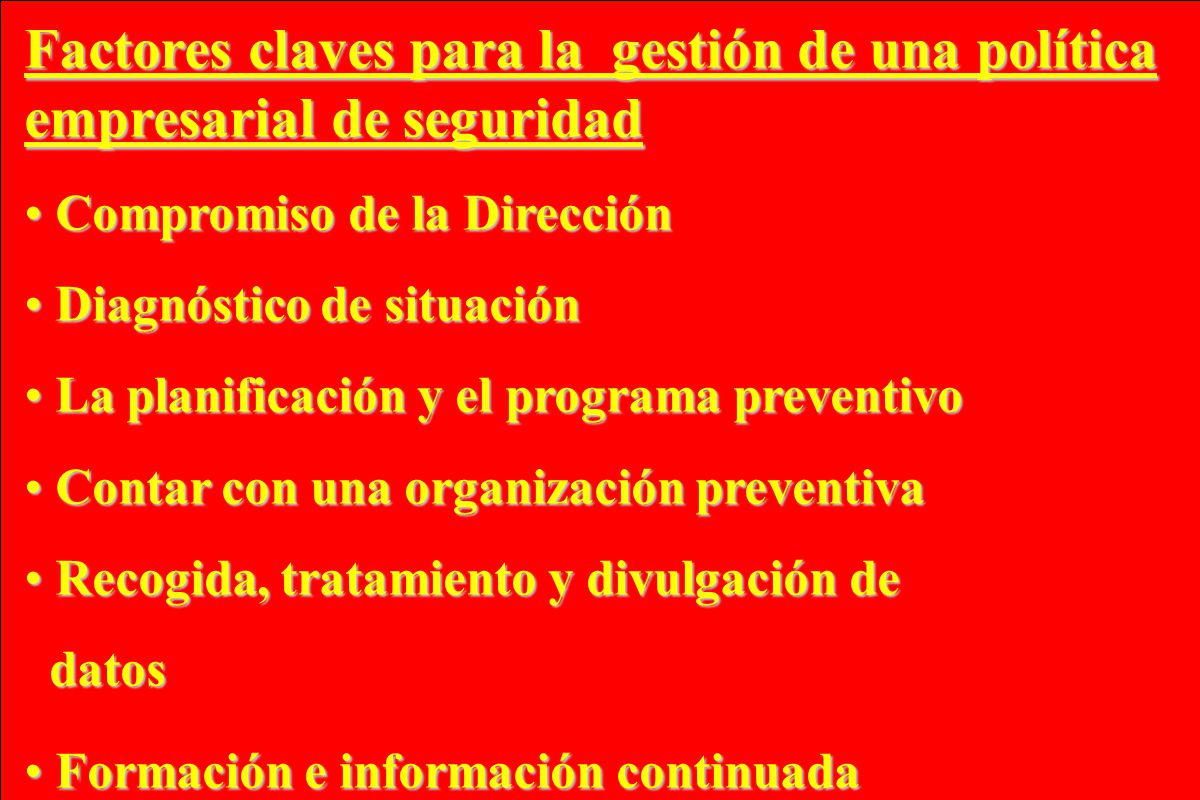

4 Factores claves para la gestión de una política empresarial de seguridad
Compromiso de la Dirección Diagnóstico de situación La planificación y el programa preventivo Contar con una organización preventiva Recogida, tratamiento y divulgación de datos Formación e información continuada 4

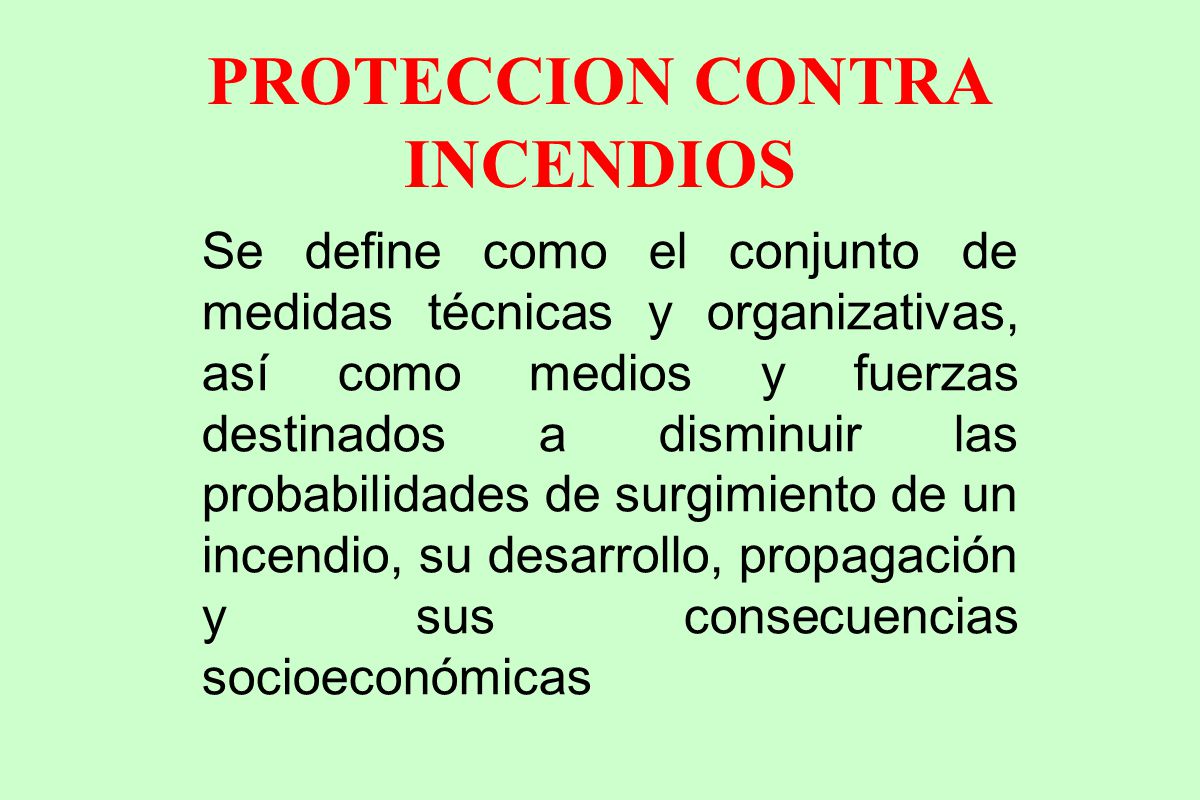

5 PROTECCION CONTRA INCENDIOS
Se define como el conjunto de medidas técnicas y organizativas, así como medios y fuerzas destinados a disminuir las probabilidades de surgimiento de un incendio, su desarrollo, propagación y sus consecuencias socioeconómicas 5

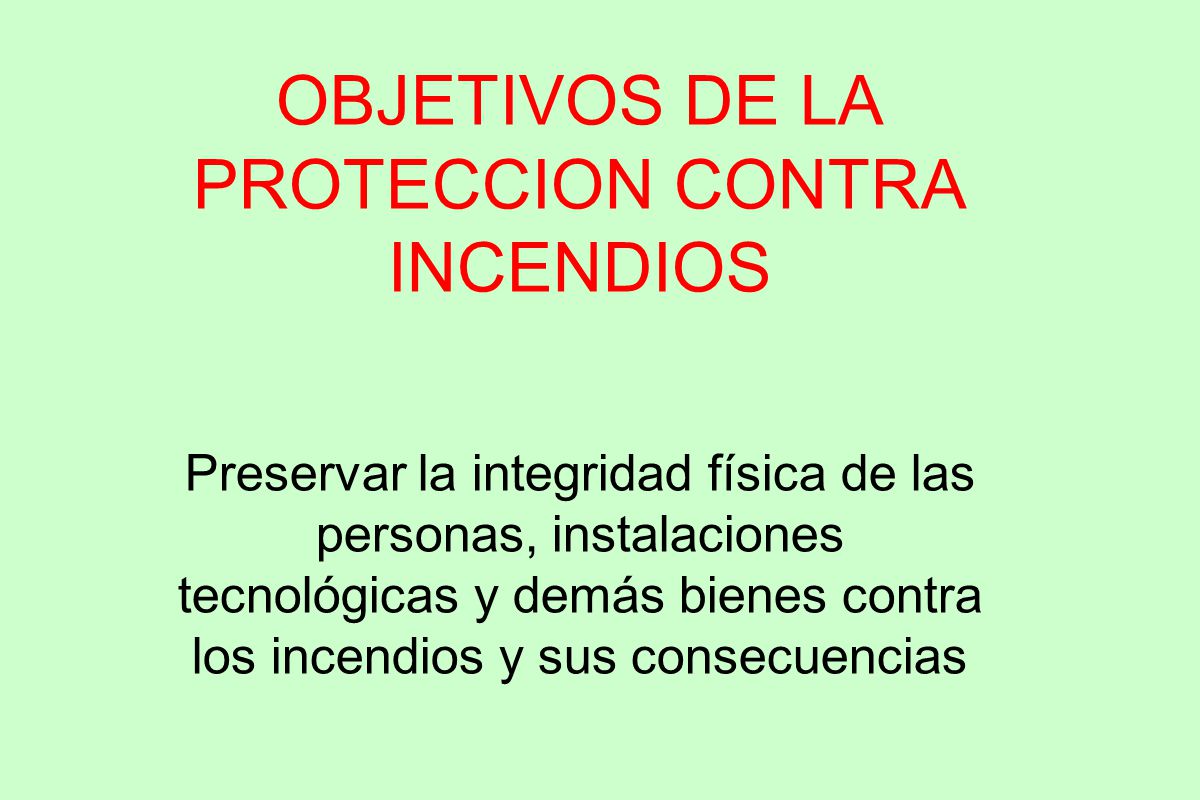

6 OBJETIVOS DE LA PROTECCION CONTRA INCENDIOS
Preservar la integridad física de las personas, instalaciones tecnológicas y demás bienes contra los incendios y sus consecuencias 6

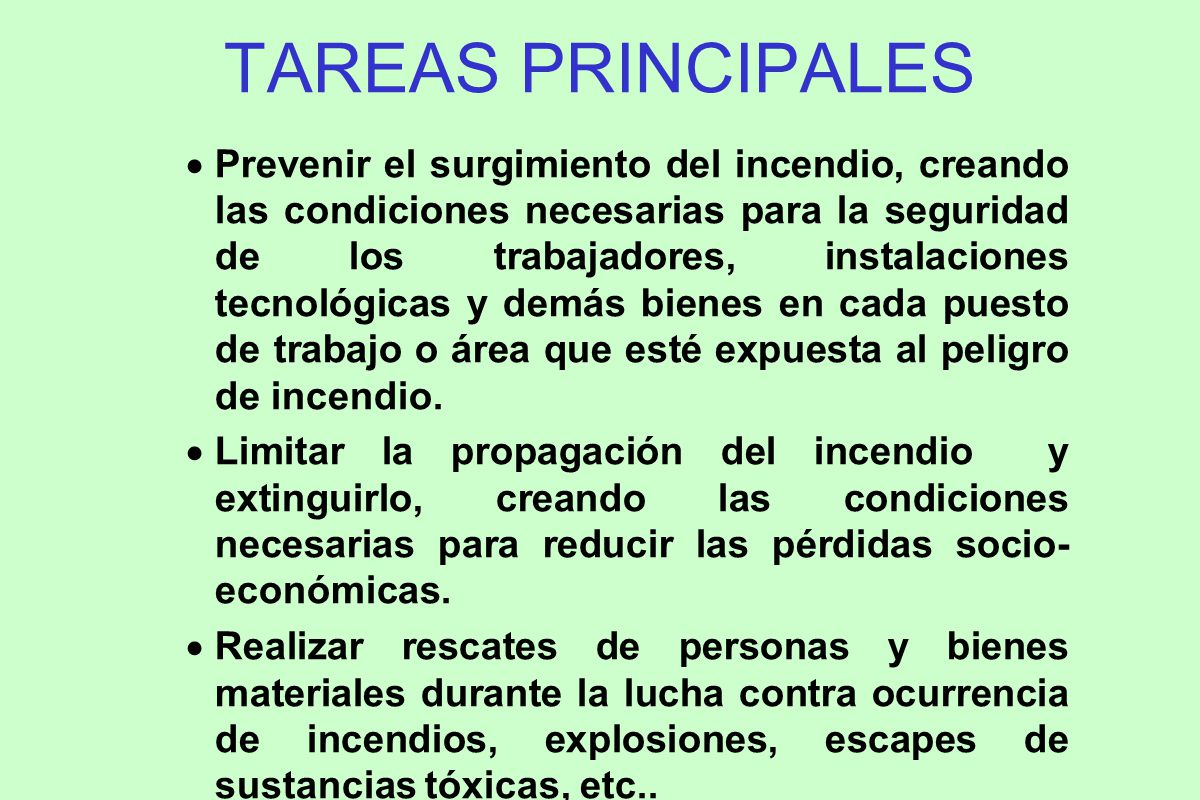

7 TAREAS PRINCIPALES Prevenir el surgimiento del incendio, creando las condiciones necesarias para la seguridad de los trabajadores, instalaciones tecnológicas y demás bienes en cada puesto de trabajo o área que esté expuesta al peligro de incendio. Limitar la propagación del incendio y extinguirlo, creando las condiciones necesarias para reducir las pérdidas socio-económicas. Realizar rescates de personas y bienes materiales durante la lucha contra ocurrencia de incendios, explosiones, escapes de sustancias tóxicas, etc.. 7

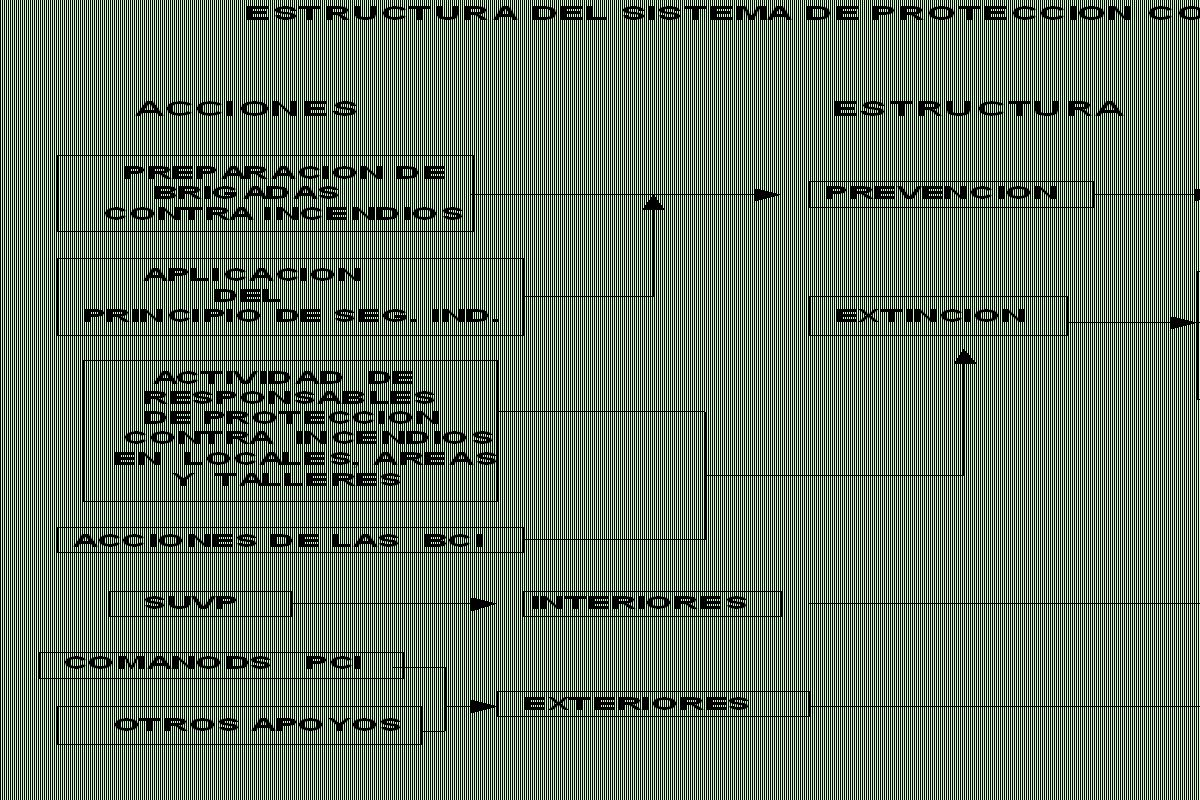

8 9

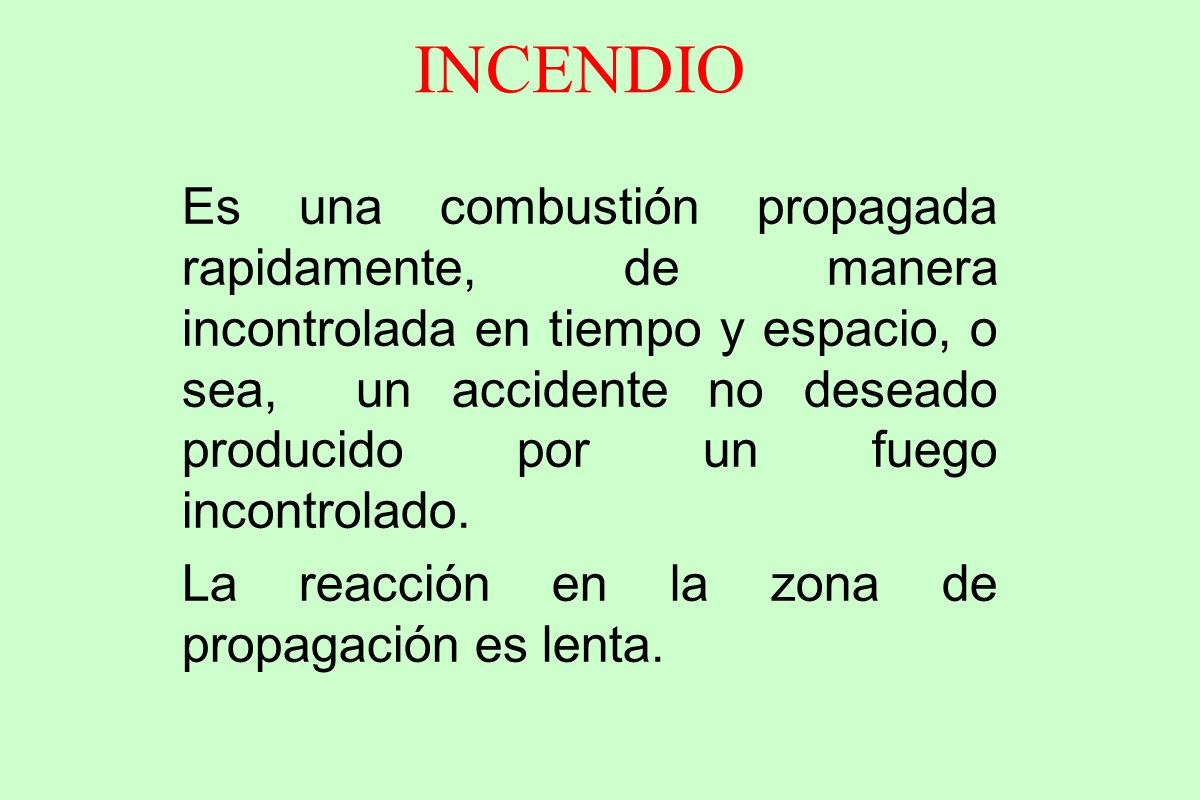

9 INCENDIO Es una combustión propagada rapidamente, de manera incontrolada en tiempo y espacio, o sea, un accidente no deseado producido por un fuego incontrolado. La reacción en la zona de propagación es lenta. 10

10 CONDICIONES DE INICIO 11

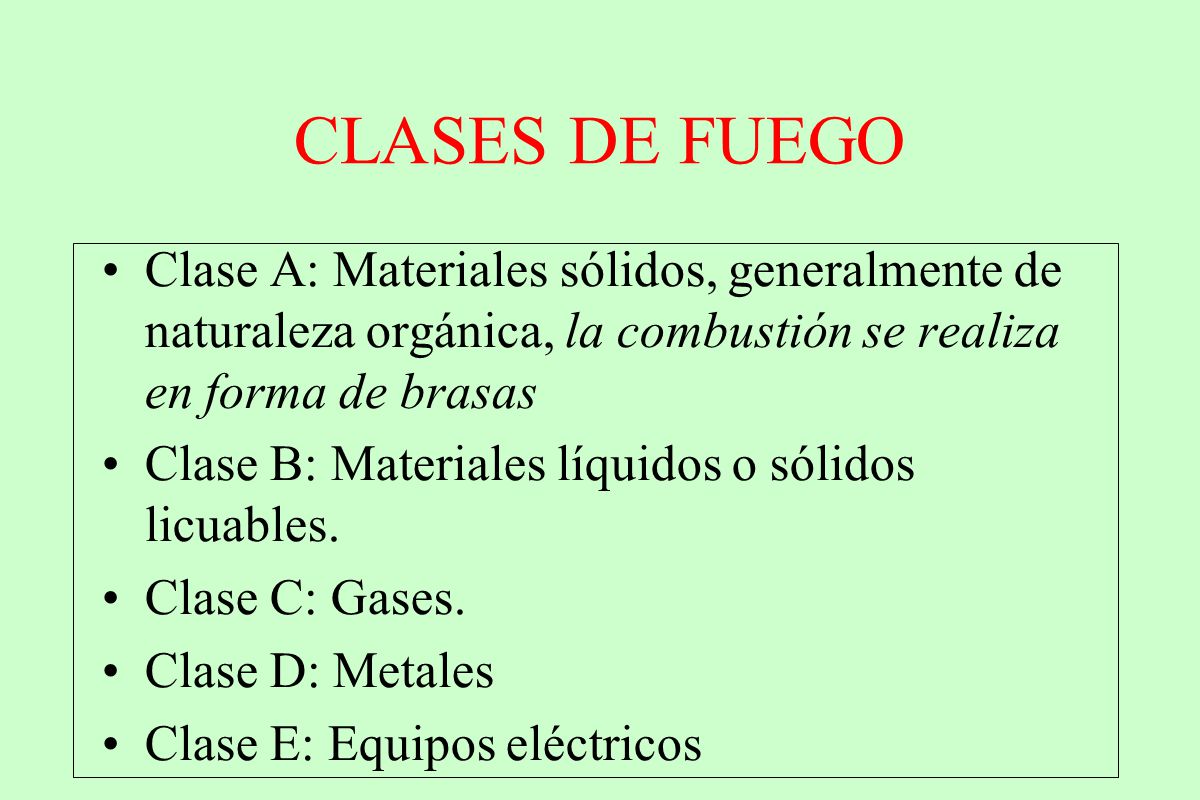

11 CLASES DE FUEGO Clase A: Materiales sólidos, generalmente de naturaleza orgánica, la combustión se realiza en forma de brasas Clase B: Materiales líquidos o sólidos licuables. Clase C: Gases. Clase D: Metales Clase E: Equipos eléctricos 12

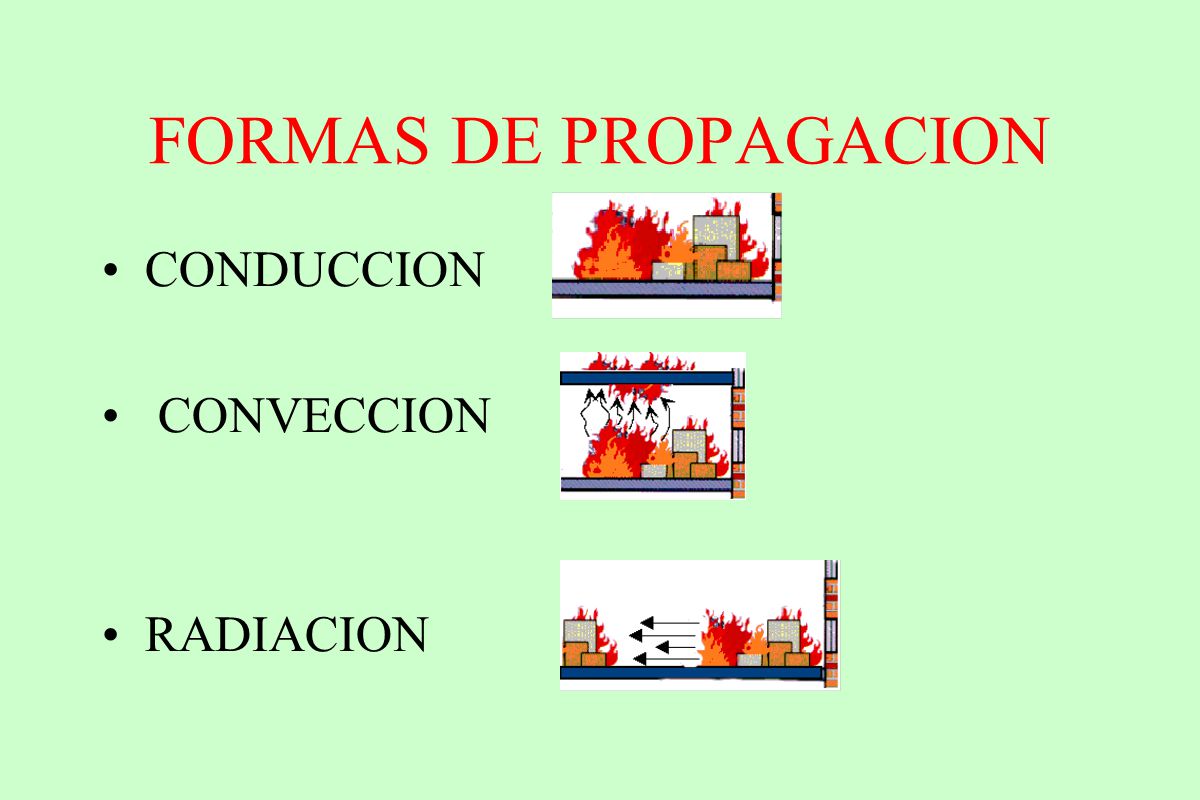

12 FORMAS DE PROPAGACION CONDUCCION CONVECCION RADIACION 13

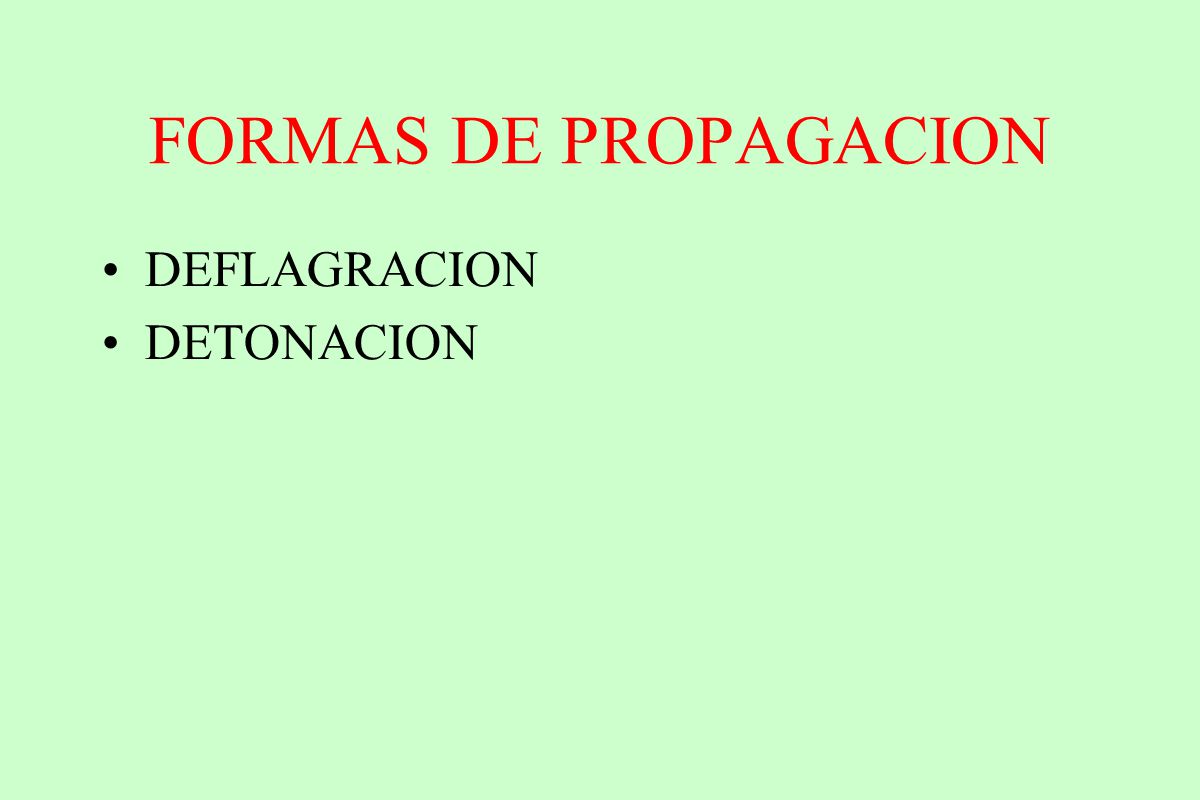

13 FORMAS DE PROPAGACION DEFLAGRACION DETONACION

14 14

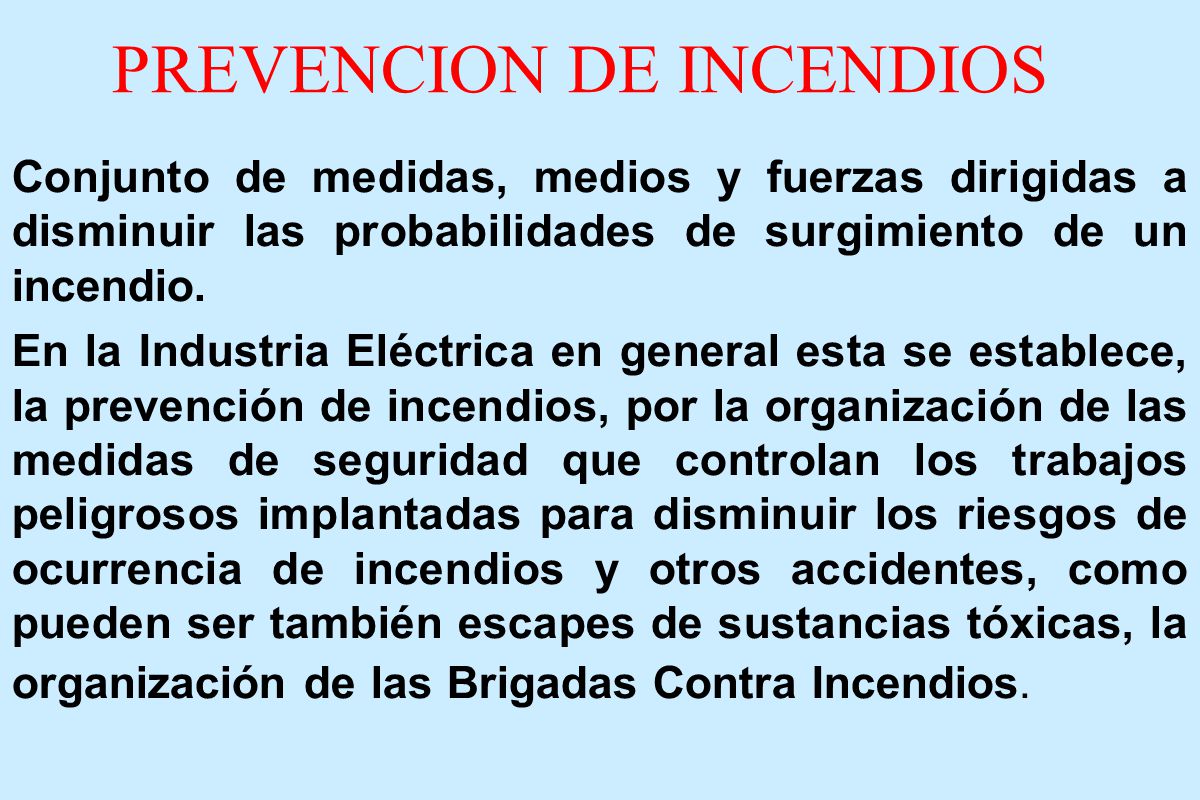

15 PREVENCION DE INCENDIOS
Conjunto de medidas, medios y fuerzas dirigidas a disminuir las probabilidades de surgimiento de un incendio. En la Industria Eléctrica en general esta se establece, la prevención de incendios, por la organización de las medidas de seguridad que controlan los trabajos peligrosos implantadas para disminuir los riesgos de ocurrencia de incendios y otros accidentes, como pueden ser también escapes de sustancias tóxicas, la organización de las Brigadas Contra Incendios. 15

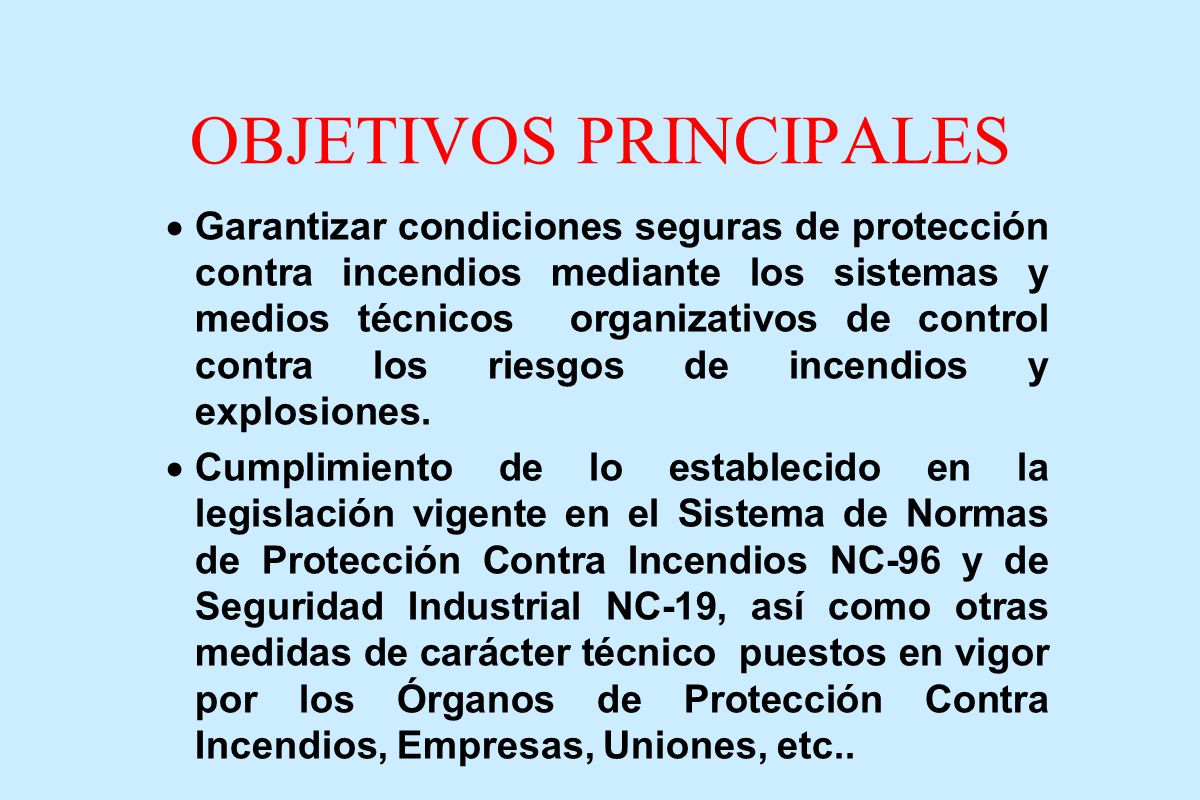

16 OBJETIVOS PRINCIPALES
Garantizar condiciones seguras de protección contra incendios mediante los sistemas y medios técnicos organizativos de control contra los riesgos de incendios y explosiones. Cumplimiento de lo establecido en la legislación vigente en el Sistema de Normas de Protección Contra Incendios NC-96 y de Seguridad Industrial NC-19, así como otras medidas de carácter técnico puestos en vigor por los Órganos de Protección Contra Incendios, Empresas, Uniones, etc.. 16

17 Aplicar las medidas de tipo legal y administrativas que correspondan con aquellos que incumplan con las disposiciones establecidas en los documentos rectores de la protección contra incendios antes mencionados. Elevar la preparación general en materia de protección contra incendios a personal de dirección administrativa, técnica y obreros en general, así como la debida organización y preparación de las Brigadas Contra Incendios 17

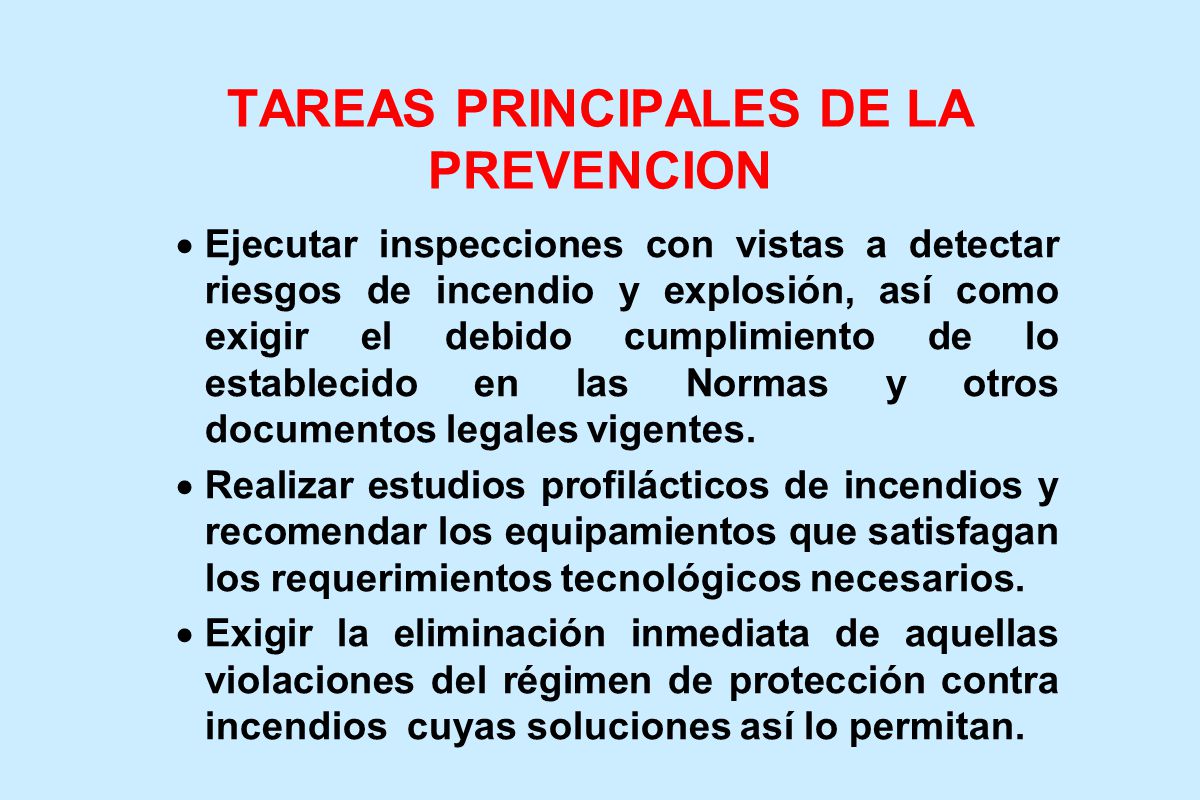

18 TAREAS PRINCIPALES DE LA PREVENCION
Ejecutar inspecciones con vistas a detectar riesgos de incendio y explosión, así como exigir el debido cumplimiento de lo establecido en las Normas y otros documentos legales vigentes. Realizar estudios profilácticos de incendios y recomendar los equipamientos que satisfagan los requerimientos tecnológicos necesarios. Exigir la eliminación inmediata de aquellas violaciones del régimen de protección contra incendios cuyas soluciones así lo permitan. 18

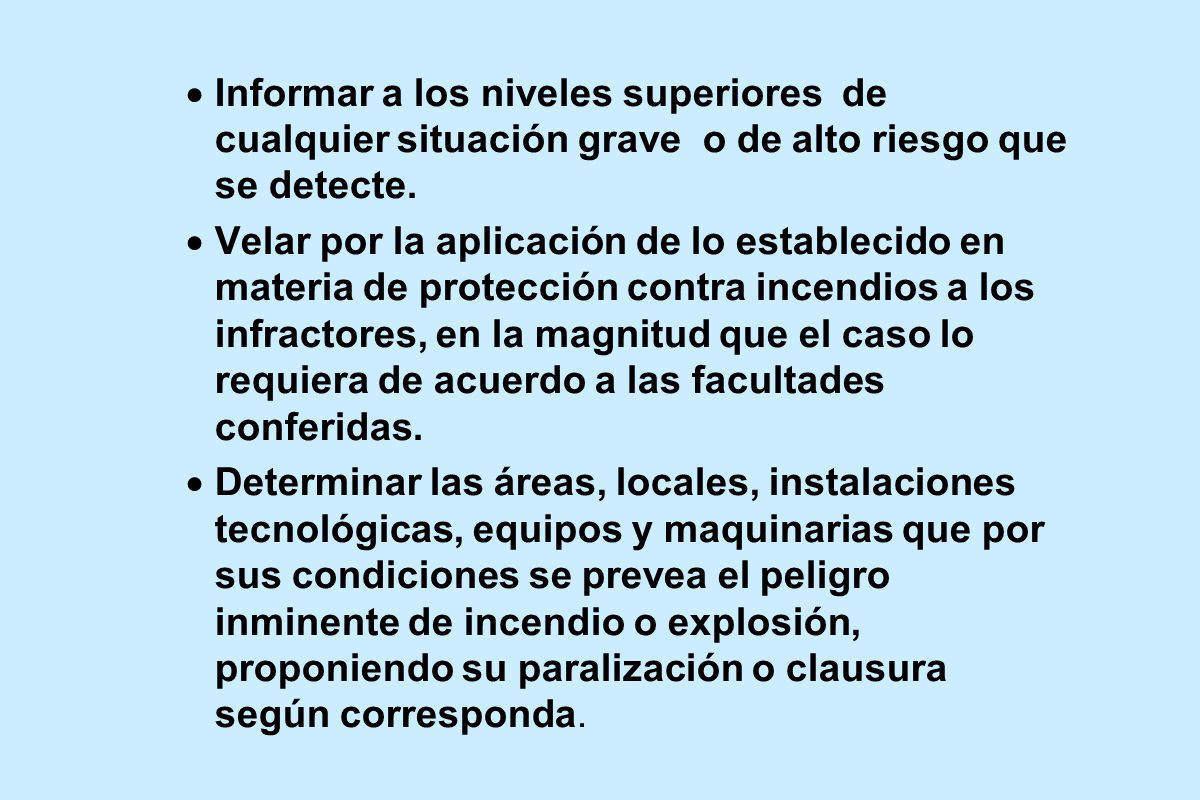

19 Informar a los niveles superiores de cualquier situación grave o de alto riesgo que se detecte.
Velar por la aplicación de lo establecido en materia de protección contra incendios a los infractores, en la magnitud que el caso lo requiera de acuerdo a las facultades conferidas. Determinar las áreas, locales, instalaciones tecnológicas, equipos y maquinarias que por sus condiciones se prevea el peligro inminente de incendio o explosión, proponiendo su paralización o clausura según corresponda. 19

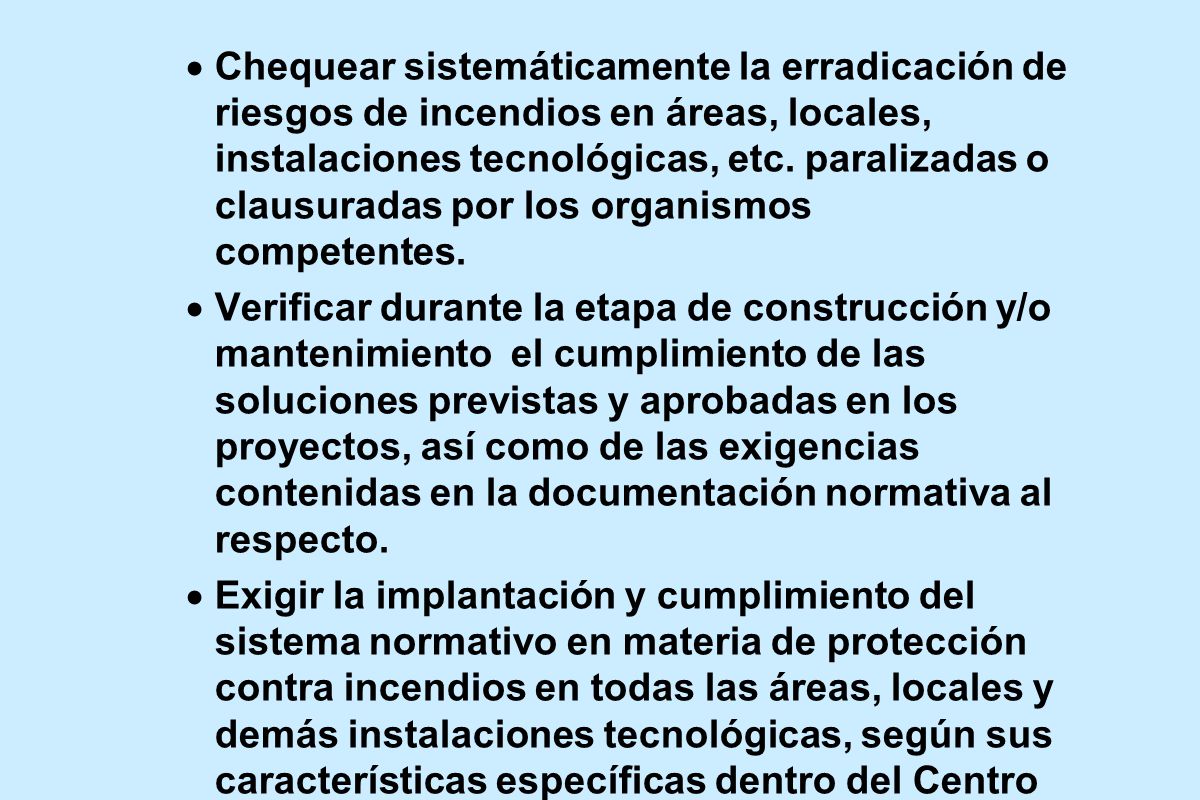

20 Chequear sistemáticamente la erradicación de riesgos de incendios en áreas, locales, instalaciones tecnológicas, etc. paralizadas o clausuradas por los organismos competentes. Verificar durante la etapa de construcción y/o mantenimiento el cumplimiento de las soluciones previstas y aprobadas en los proyectos, así como de las exigencias contenidas en la documentación normativa al respecto. Exigir la implantación y cumplimiento del sistema normativo en materia de protección contra incendios en todas las áreas, locales y demás instalaciones tecnológicas, según sus características específicas dentro del Centro 20

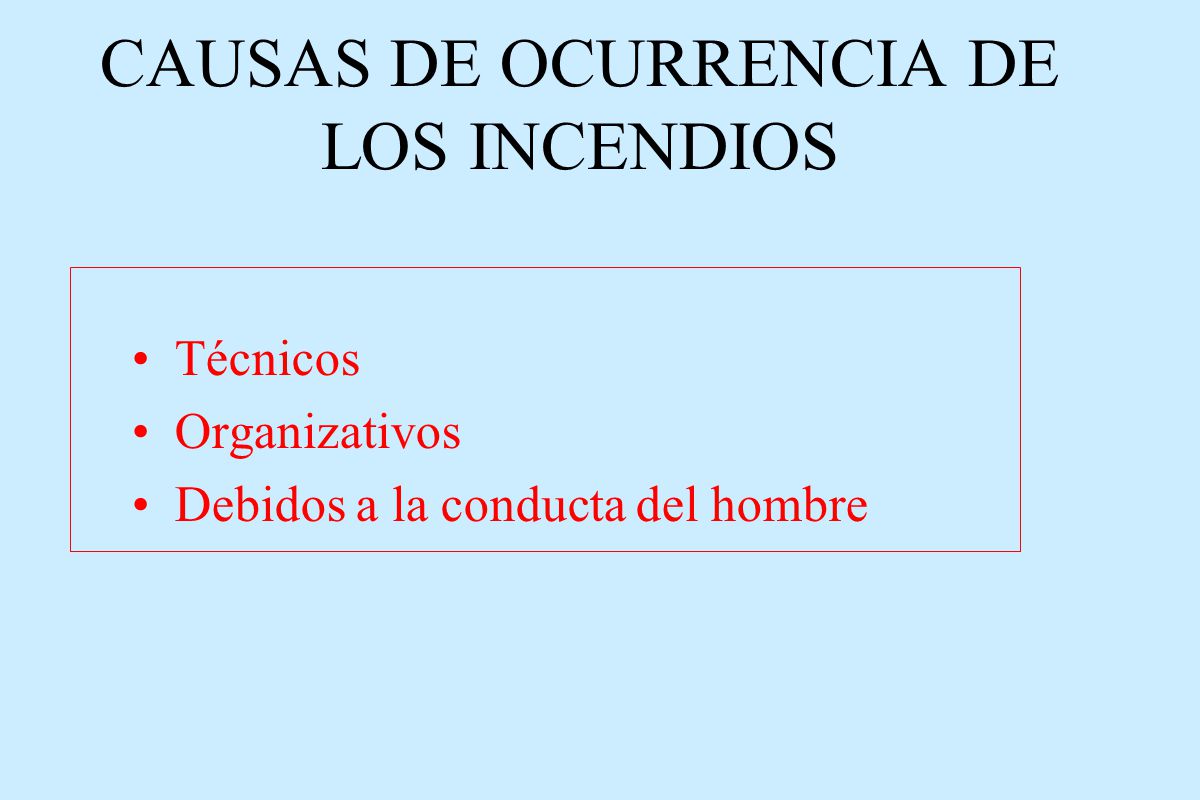

21 CAUSAS DE OCURRENCIA DE LOS INCENDIOS
Técnicos Organizativos Debidos a la conducta del hombre 21

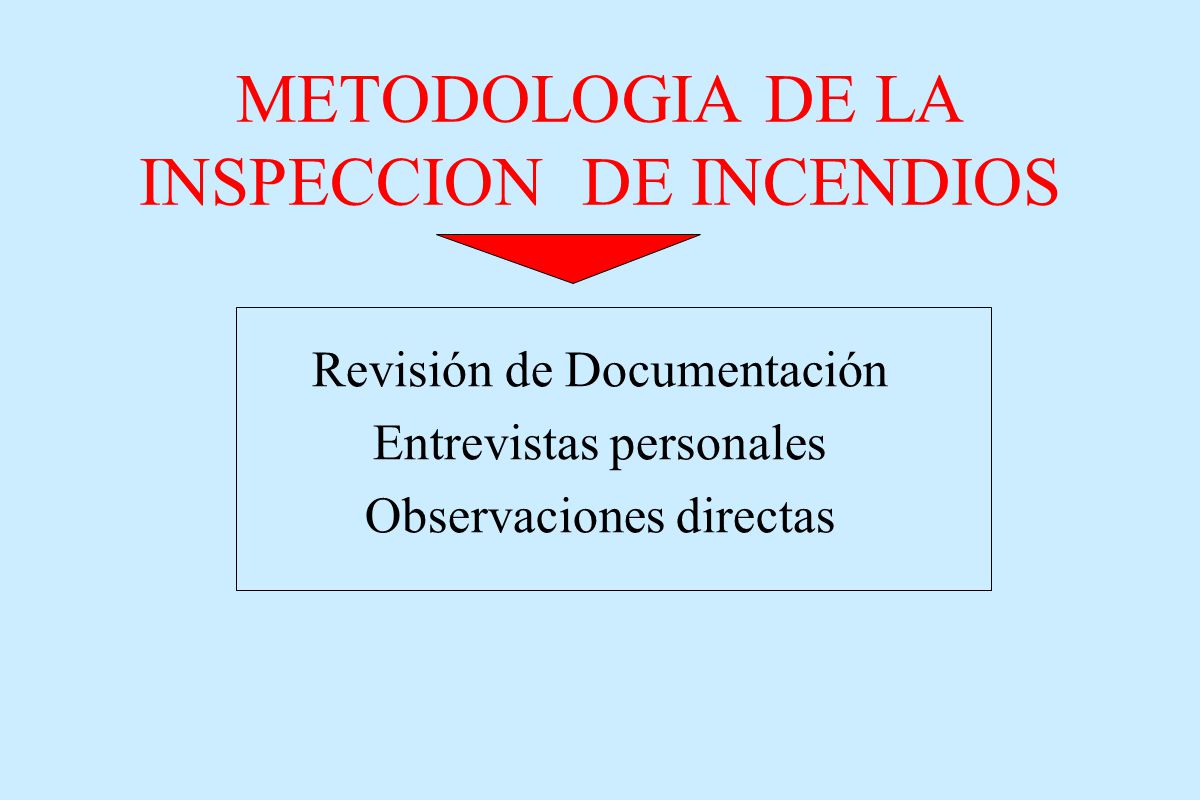

22 METODOLOGIA DE LA INSPECCION DE INCENDIOS
Revisión de Documentación Entrevistas personales Observaciones directas 22

23 GRADO DE PELIGROSIDAD DE INCENDIOS “Categoría A” (peligro de explosión o incendio)
Almacenes para balones de gases inflamables. Gases combustibles con límite mínimo de concentración de inflamación (explosión) de 10% del volumen del aire. Líquidos con temperatura de destello de 32ªC si de los gases y líquidos mencionados pueden formarse mezclas explosivas en un volumen superior al 5% del volumen de aire del local. Sustancias que pueden explotar e incendiarse en contacto con el agua, oxigeno del aire o en contacto de ellas entre si. Estaciones de Hidrógeno. Almacenes de gasolina. Locales de Acumuladores y Gases Alcalinos. 23

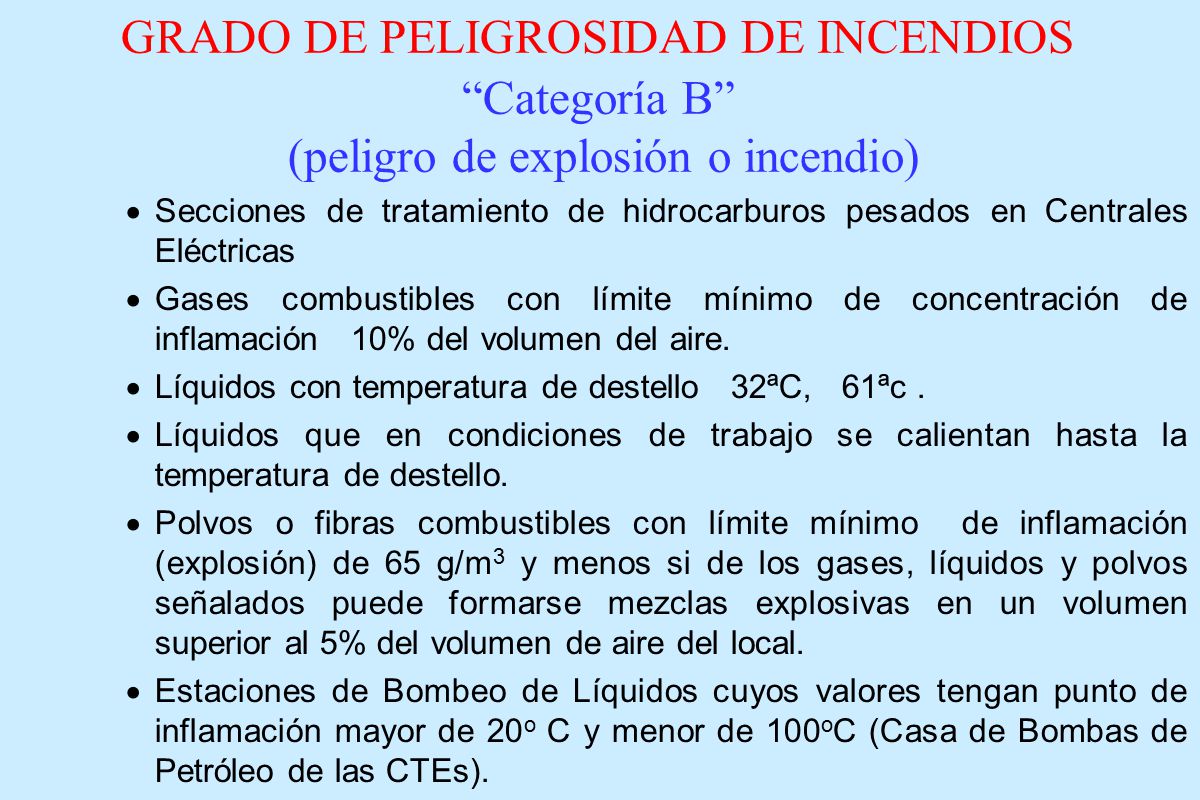

24 GRADO DE PELIGROSIDAD DE INCENDIOS “Categoría B” (peligro de explosión o incendio)
Secciones de tratamiento de hidrocarburos pesados en Centrales Eléctricas Gases combustibles con límite mínimo de concentración de inflamación 10% del volumen del aire. Líquidos con temperatura de destello 32ªC, 61ªc . Líquidos que en condiciones de trabajo se calientan hasta la temperatura de destello. Polvos o fibras combustibles con límite mínimo de inflamación (explosión) de 65 g/m3 y menos si de los gases, líquidos y polvos señalados puede formarse mezclas explosivas en un volumen superior al 5% del volumen de aire del local. Estaciones de Bombeo de Líquidos cuyos valores tengan punto de inflamación mayor de 20o C y menor de 100oC (Casa de Bombas de Petróleo de las CTEs). 24

25 GRADO DE PELIGROSIDAD DE INCENDIOS “Categoría C” (peligro de incendio)
Estaciones de Bombeo de Líquidos cuyos valores tengan punto de inflamación mayor de 100 oC. Túneles de Cables y pozos de cables. Almacenes de materiales combustibles y lubricantes. Almacenes descubiertos de aceites y secciones de tratamientos de aceites de Centrales Eléctricas. Instalaciones de distribución de energía eléctrica con interruptores y accesorios con un contenido de mas de 60 Kg. De aceite por unidad de equipo Materiales y sustancias sólidas combustibles, sustancias que arden en contacto con el agua, oxígeno del aire o entre si. Líquidos con temperatura de destello C, polvos o fibras combustibles con límite inferior de inflamación g/m3. 25

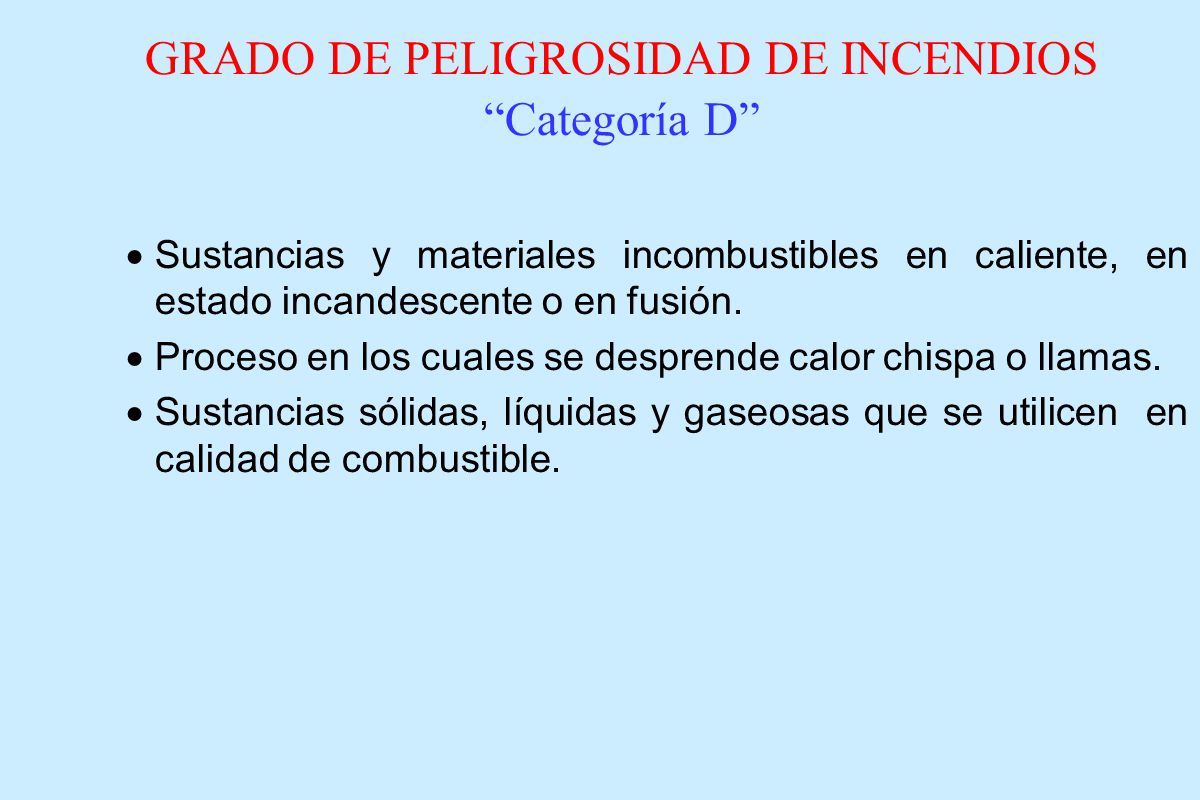

26 GRADO DE PELIGROSIDAD DE INCENDIOS “Categoría D”
Sustancias y materiales incombustibles en caliente, en estado incandescente o en fusión. Proceso en los cuales se desprende calor chispa o llamas. Sustancias sólidas, líquidas y gaseosas que se utilicen en calidad de combustible. 26

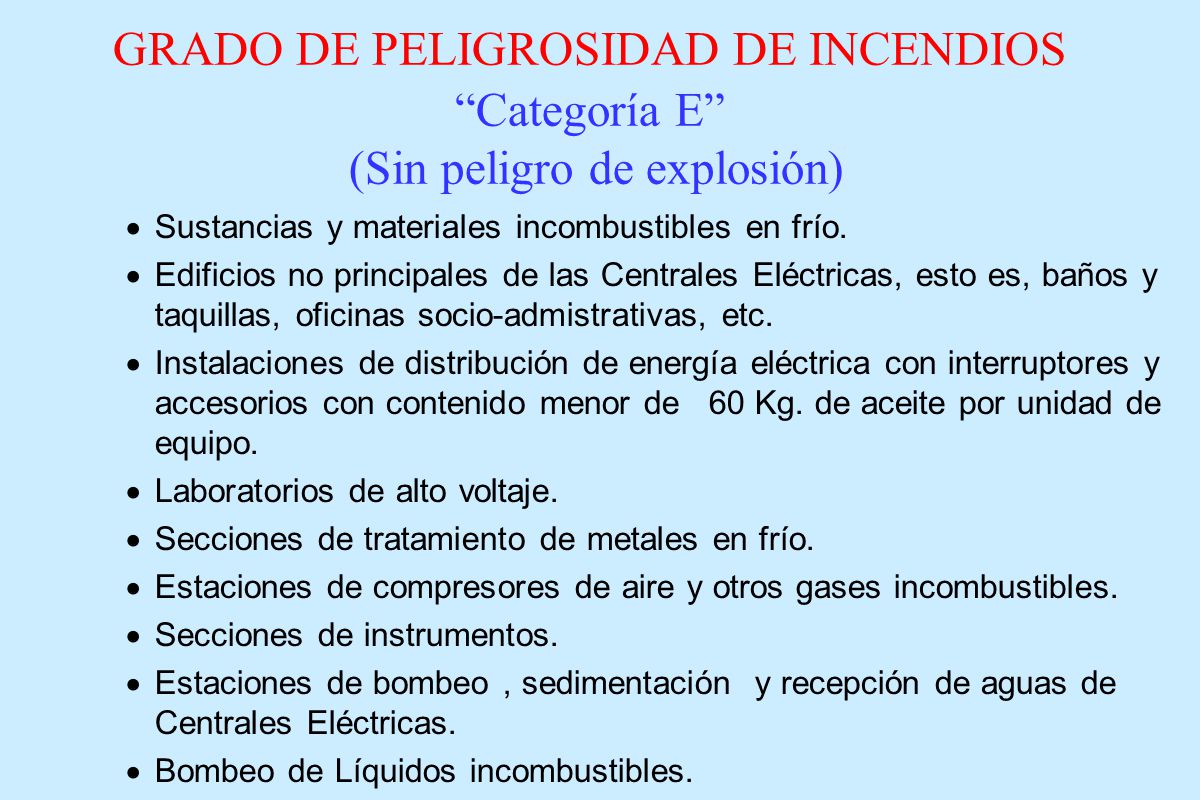

27 GRADO DE PELIGROSIDAD DE INCENDIOS “Categoría E” (Sin peligro de explosión)
Sustancias y materiales incombustibles en frío. Edificios no principales de las Centrales Eléctricas, esto es, baños y taquillas, oficinas socio-admistrativas, etc. Instalaciones de distribución de energía eléctrica con interruptores y accesorios con contenido menor de 60 Kg. de aceite por unidad de equipo. Laboratorios de alto voltaje. Secciones de tratamiento de metales en frío. Estaciones de compresores de aire y otros gases incombustibles. Secciones de instrumentos. Estaciones de bombeo , sedimentación y recepción de aguas de Centrales Eléctricas. Bombeo de Líquidos incombustibles. 27

28 GRADO DE PELIGROSIDAD DE INCENDIOS “Categoría F” (Con peligro de explosión)
Gases combustibles sin fase líquida y polvos combustibles en cantidades capaces de formar mezclas explosivas en un volumen mayor al 5% del volumen de aire del local o área donde se encuentran, y en los cuales solo puede por condiciones del proceso tecnológico producirse una explosión (sin incendio). Sustancias que pueden producir una explosión en contacto con el agua, oxígeno del agua o entre sí. 28

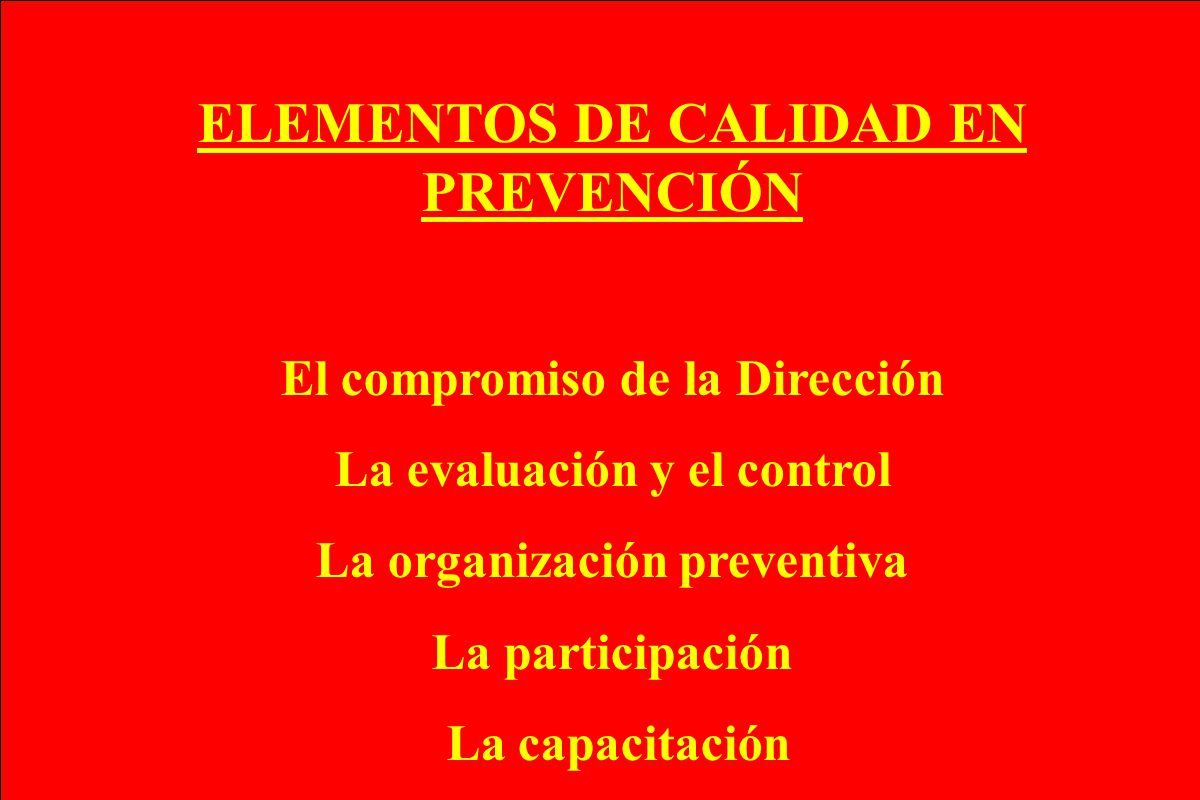

29 ELEMENTOS DE CALIDAD EN PREVENCIÓN
El compromiso de la Dirección La evaluación y el control La organización preventiva La participación La capacitación 29

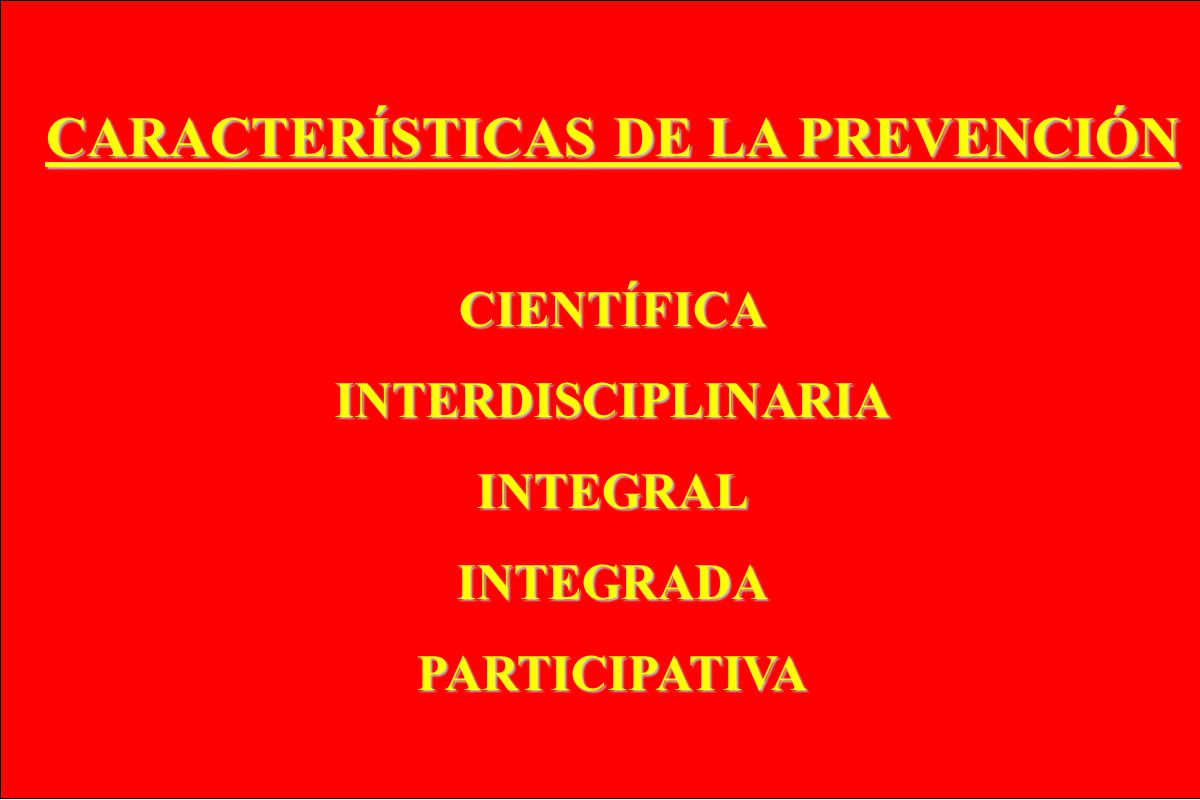

30 CARACTERÍSTICAS DE LA PREVENCIÓN
CIENTÍFICA INTERDISCIPLINARIA INTEGRAL INTEGRADA PARTICIPATIVA 30

31 31

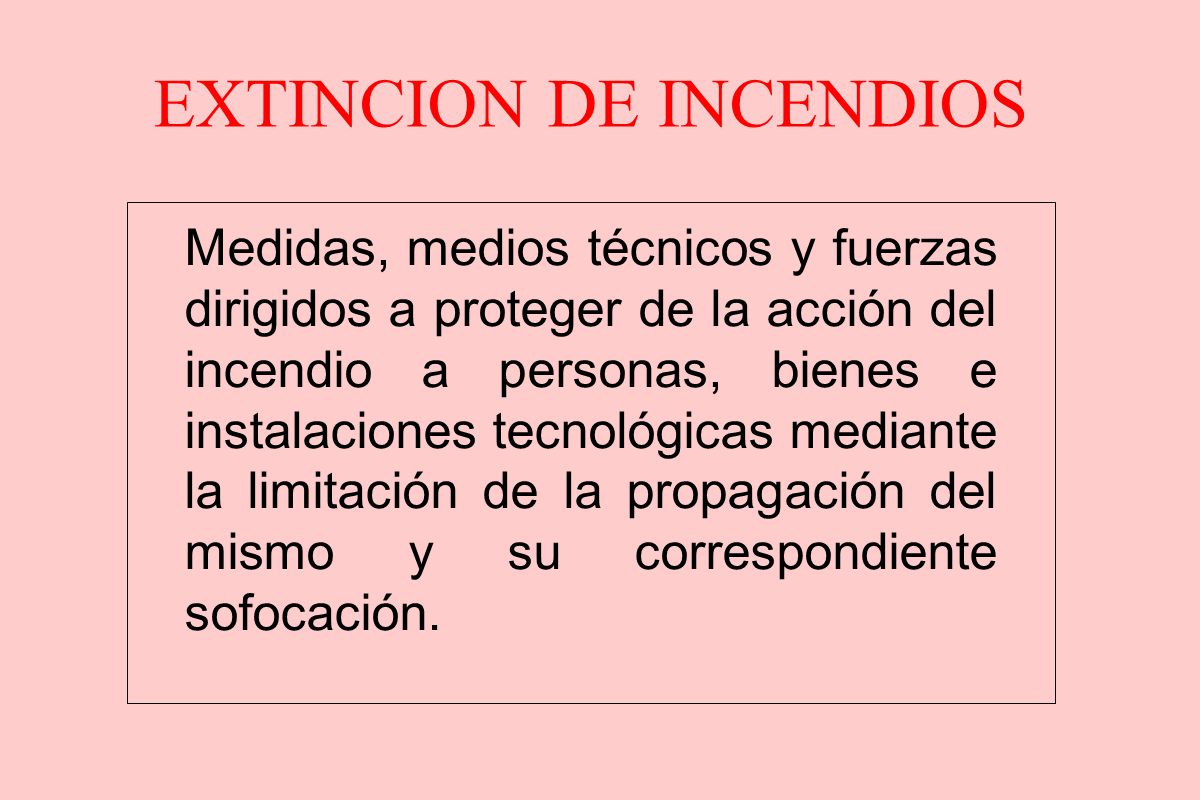

32 EXTINCION DE INCENDIOS
Medidas, medios técnicos y fuerzas dirigidos a proteger de la acción del incendio a personas, bienes e instalaciones tecnológicas mediante la limitación de la propagación del mismo y su correspondiente sofocación. 32

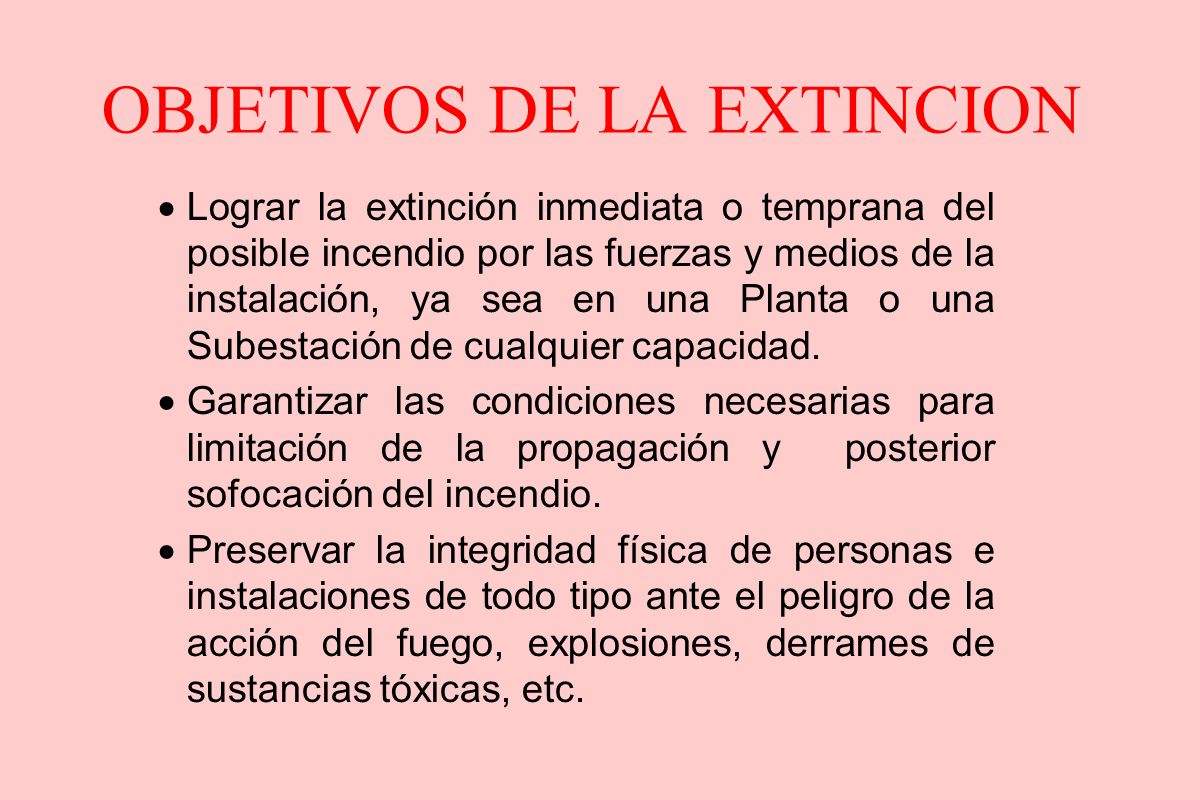

33 OBJETIVOS DE LA EXTINCION
Lograr la extinción inmediata o temprana del posible incendio por las fuerzas y medios de la instalación, ya sea en una Planta o una Subestación de cualquier capacidad. Garantizar las condiciones necesarias para limitación de la propagación y posterior sofocación del incendio. Preservar la integridad física de personas e instalaciones de todo tipo ante el peligro de la acción del fuego, explosiones, derrames de sustancias tóxicas, etc. 33

34 TAREAS PRINCIPALES Crear condiciones que obstaculicen la propagación de los incendios y su eficiente sofocación, disminuyendo de esta forma su magnitud y consecuencias socioeconómicas. Crear condiciones técnico organizativas favorables para el enfrentamiento al incendio, asegurando la dirección y organización de las acciones a ejecutar antes y después de la llegada de las fuerzas especializadas; así como garantizar el correcto uso de las instalaciones y medios de extinción de incendios existentes en el Centro. 34

35 Participar en la extinción del incendio, en el esclarecimiento de las causas de su surgimiento, así como en el análisis y valoración de los resultados de las acciones que se efectuaron para combatir el incendio. Preparar técnica, sicológica y organizativamente a todo el personal que labora en el Centro para el enfrentamiento a hechos de incendios y demás emergencias posibles. Apoyar técnico y organizativamente a la preparación de las fuerzas de protección contra incendios del territorio para el enfrentamiento a incendios y demás emergencias. 35

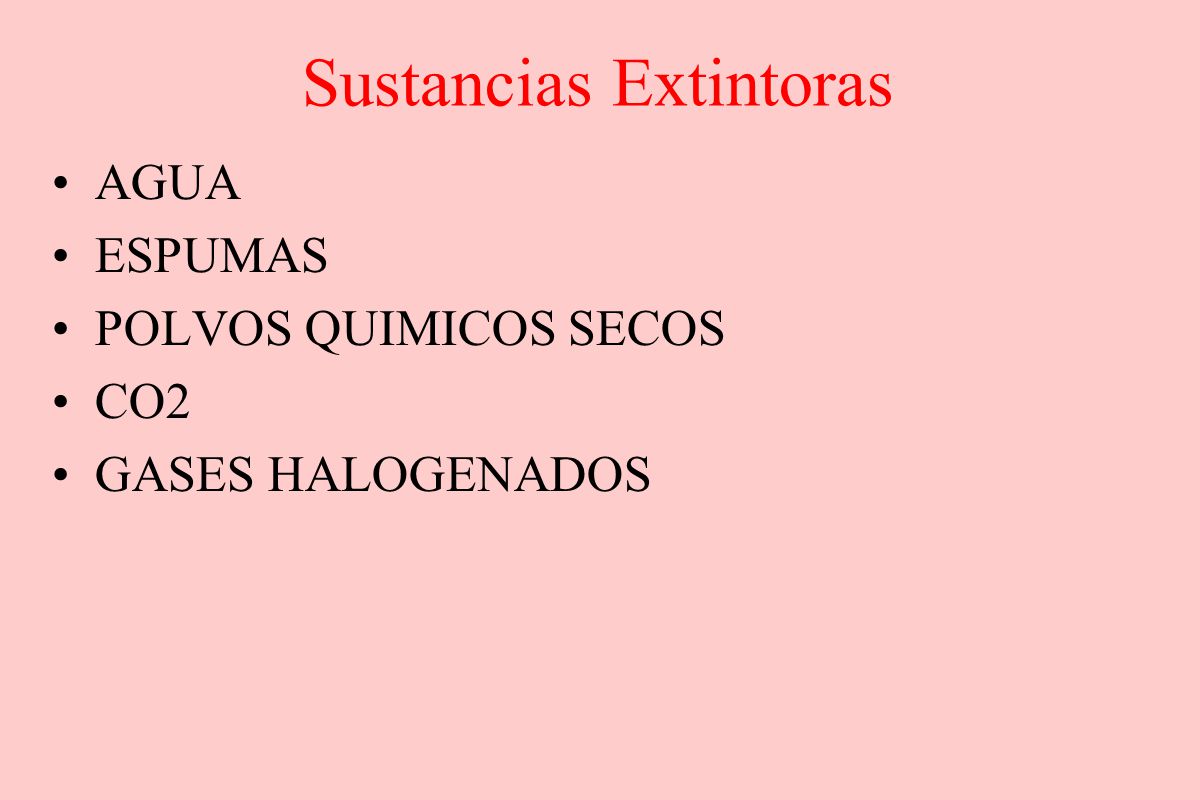

36 Sustancias Extintoras
AGUA ESPUMAS POLVOS QUIMICOS SECOS CO2 GASES HALOGENADOS 36

37 37

38 52

39 47

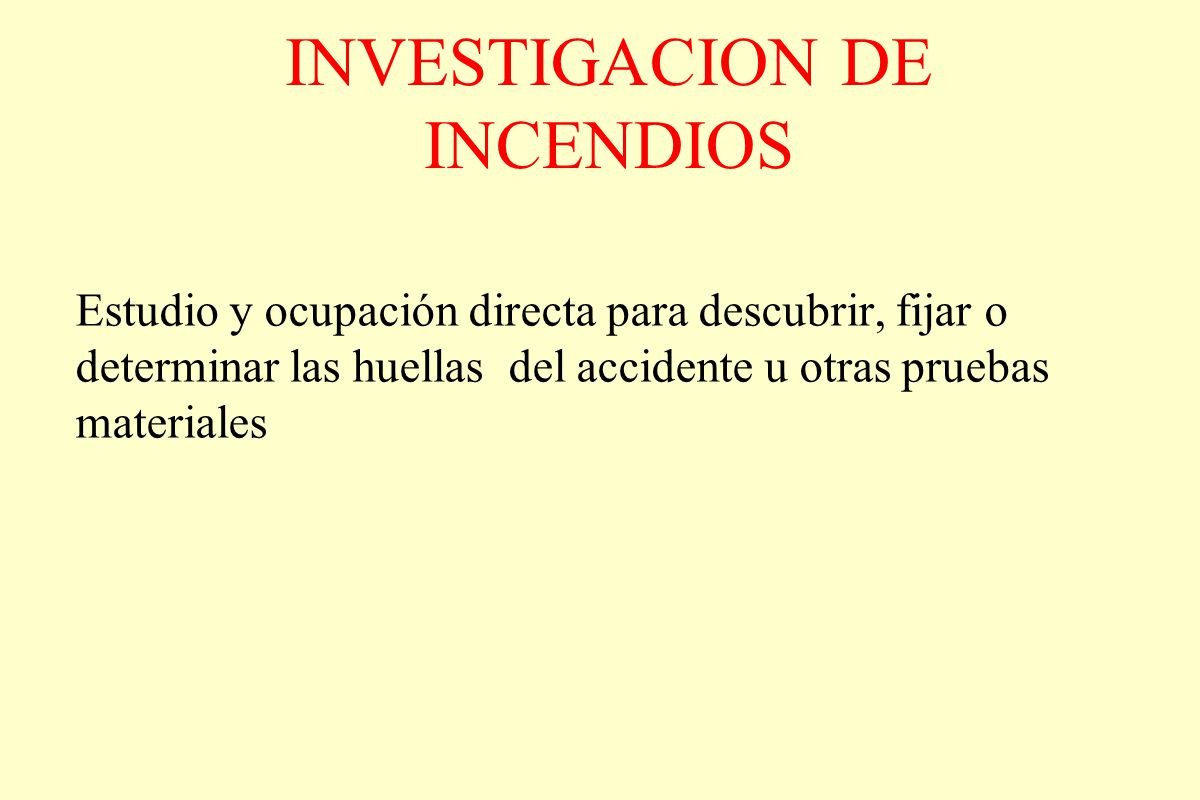

40 INVESTIGACION DE INCENDIOS
Estudio y ocupación directa para descubrir, fijar o determinar las huellas del accidente u otras pruebas materiales 48

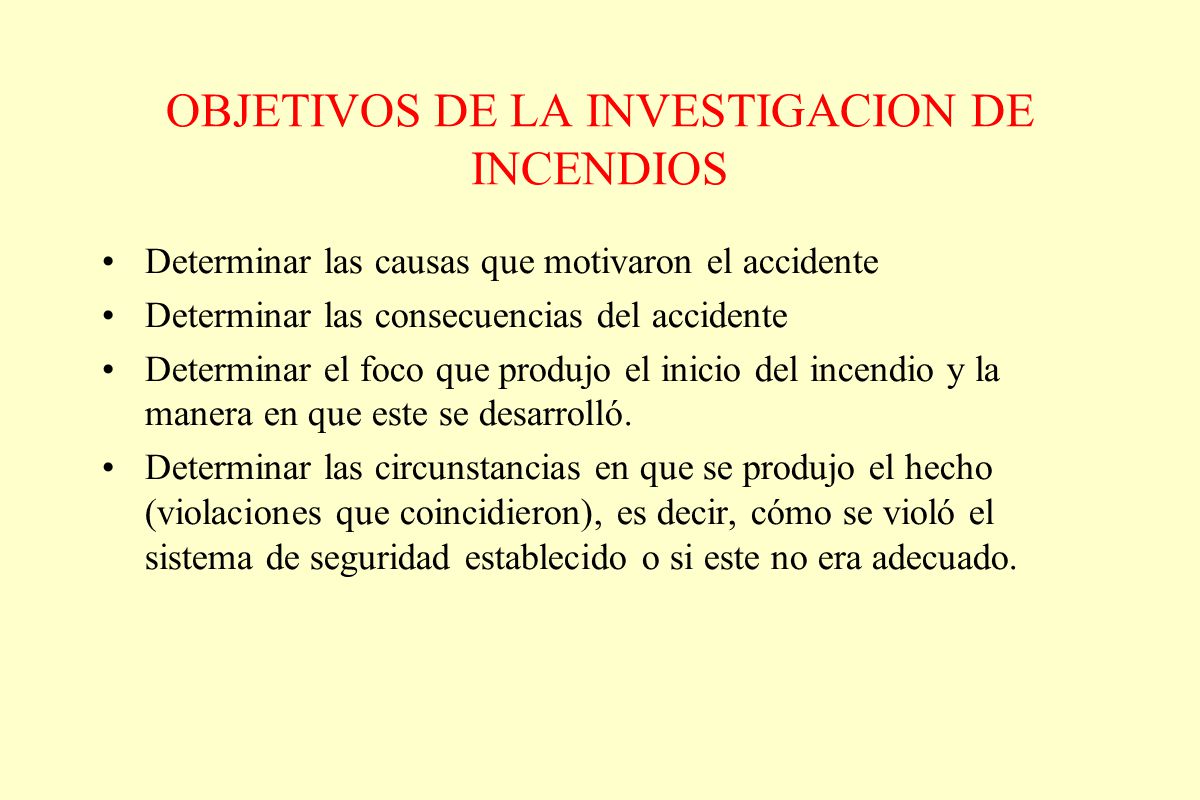

41 OBJETIVOS DE LA INVESTIGACION DE INCENDIOS
Determinar las causas que motivaron el accidente Determinar las consecuencias del accidente Determinar el foco que produjo el inicio del incendio y la manera en que este se desarrolló. Determinar las circunstancias en que se produjo el hecho (violaciones que coincidieron), es decir, cómo se violó el sistema de seguridad establecido o si este no era adecuado. 49

42 Tareas principales durante la investigación
Determinar características constructivas del edificio. Estado de circuitos eléctricos e instalaciones en general. Estado de suministro, procesamiento, utilización o almacenamiento de sustancias combustibles, inflamables o explosivas 50

43 Estado de los sistemas de protección contra incendios.
Estado de los sistemas de comunicaciones. Obtener datos sobre el desarrollo del incendio. Determinar y fijar los síntomas del lugar de inicio del incendios. Buscar y ocupar cualquier tipo de pruebas materiales que sean de interés para la investigación. Buscar información de cómo surgió y se desarrolló el incendio. 51
