Imágenes y Esquemas de Órganos y Tejidos Vegetales

Presentación del tema: "Imágenes y Esquemas de Órganos y Tejidos Vegetales"— Transcripción de la presentación:

1 Imágenes y Esquemas de Órganos y Tejidos Vegetales
Programa de Ayuda al Alumno Serie VI

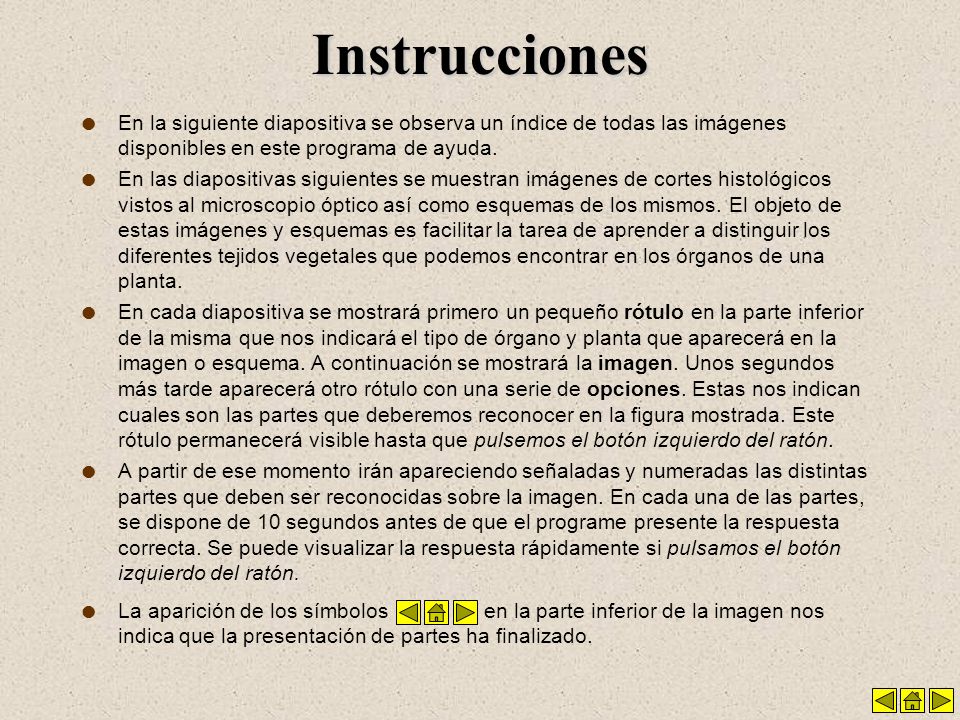

2 Instrucciones En la siguiente diapositiva se observa un índice de todas las imágenes disponibles en este programa de ayuda. En las diapositivas siguientes se muestran imágenes de cortes histológicos vistos al microscopio óptico así como esquemas de los mismos. El objeto de estas imágenes y esquemas es facilitar la tarea de aprender a distinguir los diferentes tejidos vegetales que podemos encontrar en los órganos de una planta. En cada diapositiva se mostrará primero un pequeño rótulo en la parte inferior de la misma que nos indicará el tipo de órgano y planta que aparecerá en la imagen o esquema. A continuación se mostrará la imagen. Unos segundos más tarde aparecerá otro rótulo con una serie de opciones. Estas nos indican cuales son las partes que deberemos reconocer en la figura mostrada. Este rótulo permanecerá visible hasta que pulsemos el botón izquierdo del ratón. A partir de ese momento irán apareciendo señaladas y numeradas las distintas partes que deben ser reconocidas sobre la imagen. En cada una de las partes, se dispone de 10 segundos antes de que el programe presente la respuesta correcta. Se puede visualizar la respuesta rápidamente si pulsamos el botón izquierdo del ratón. La aparición de los símbolos en la parte inferior de la imagen nos indica que la presentación de partes ha finalizado.

3 Serie VI: Índice de Figuras y Esquemas
Diapositiva 1: Crecimiento secundario en una raíz de dicotiledónea. Detalle de una sección transversal (ST) de una raíz de retama (Sarothamnus sp), x opciones. Diapositiva 2: Crecimiento secundario en una raíz de dicotiledónea. Detalle de una ST de una raíz de ruibarbo (Rheum sp), x opciones.

4 Opciones (10): - Leño de verano (xilema 2º) - Radio medular - Radio medular (zona de expansión) - Súber - Parénquima cortical - Floema 2º - Cámbium vascular - Leño de primavera (xilema 2º) - Separación anual - Xilema 2º 1: Súber 2: Parénquima cortical 3: Floema 2º 4: Radio medular (área de expansión) 5: Cámbium vascular 6: Radio medular 7: Xilema 2º 8: Separación anual 9: Leño de verano (xilema 2º) 10: Leño de primavera (xilema 2º) Crecimiento secundario en una raíz de dicotiledónea. Detalle de una sección transversal de una raíz de retama (Sarothamnus sp), x140.

5 1: Súber Opciones (9): - Xilema 1º - Radio medular - Radio medular (zona de expansión) - Súber - Parénquima cortical - Floema 2º - Cámbium vascular - Cámbium suberógeno o felógeno - Xilema 2º 2: Cámbium suberógeno o felógeno 3: Parénquima cortical 4: Radio medular (zona de expansión) 5: Floema 2º 6: Cámbium vascular 7: Radio medular 8: Xilema 2º 9: Xilema 1º Crecimiento secundario en una raíz de dicotiledónea. Detalle de una sección transversal de una raíz de ruibarbo (Rheum sp), x100.
