¿Qué ES UN YACIMIENTO? Se entiende por yacimiento una unidad geológica de volumen limitado, poroso y permeable que contiene hidrocarburos en estado líquido.

Presentación del tema: "¿Qué ES UN YACIMIENTO? Se entiende por yacimiento una unidad geológica de volumen limitado, poroso y permeable que contiene hidrocarburos en estado líquido."— Transcripción de la presentación:

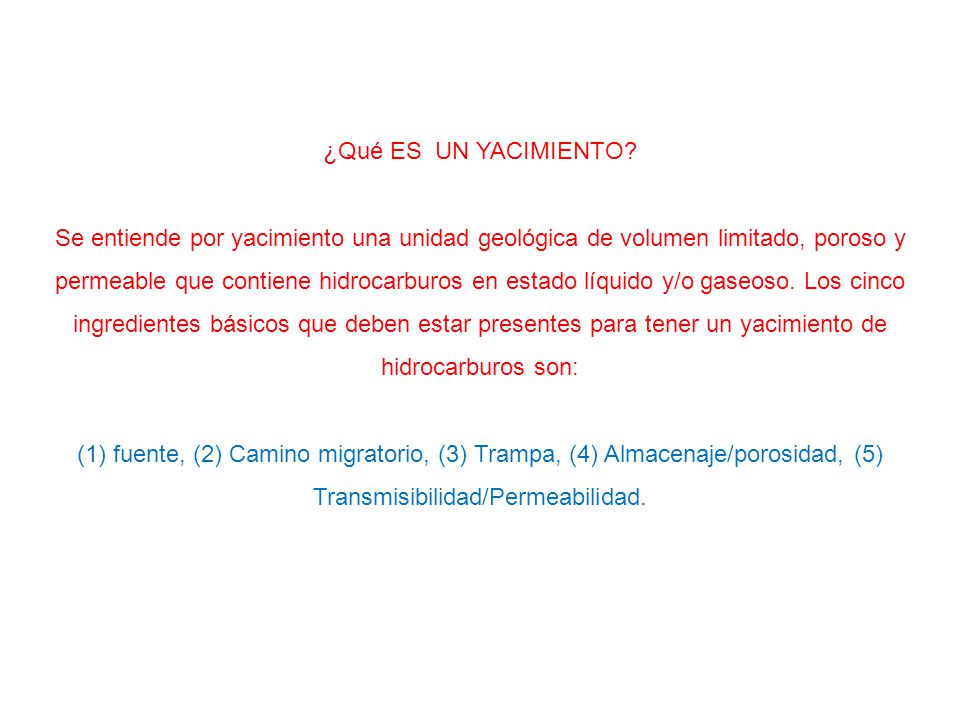

1 ¿Qué ES UN YACIMIENTO? Se entiende por yacimiento una unidad geológica de volumen limitado, poroso y permeable que contiene hidrocarburos en estado líquido y/o gaseoso. Los cinco ingredientes básicos que deben estar presentes para tener un yacimiento de hidrocarburos son: (1) fuente, (2) Camino migratorio, (3) Trampa, (4) Almacenaje/porosidad, (5) Transmisibilidad/Permeabilidad.

2 Clasificación de los Yacimientos

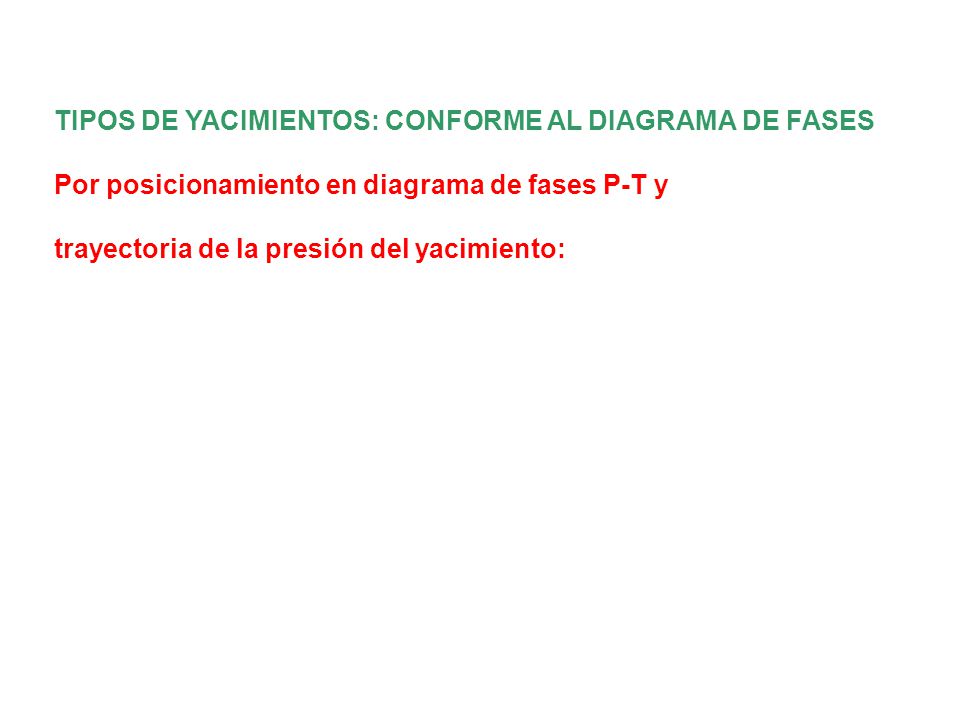

3 TIPOS DE YACIMIENTOS: CONFORME AL DIAGRAMA DE FASES

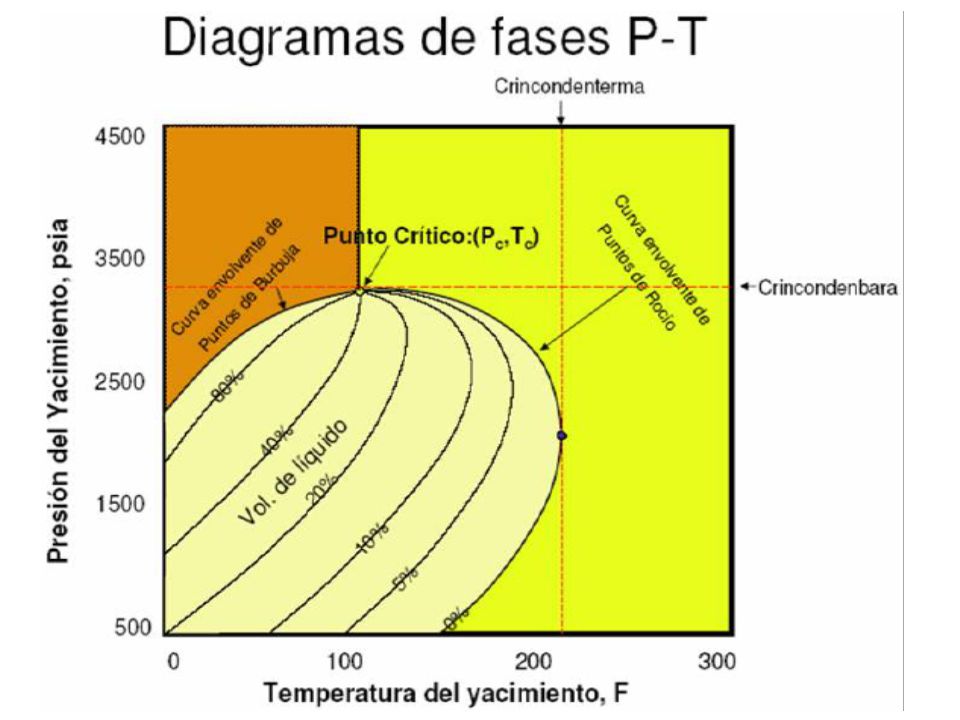

Por posicionamiento en diagrama de fases P-T y trayectoria de la presión del yacimiento:

4

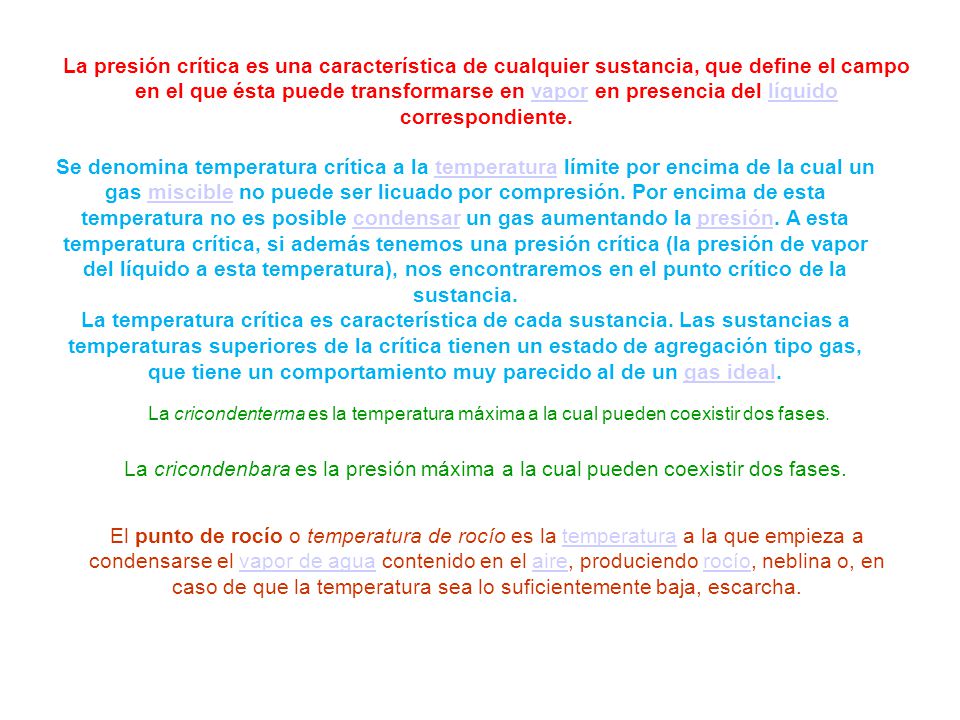

5 La presión crítica es una característica de cualquier sustancia, que define el campo en el que ésta puede transformarse en vapor en presencia del líquido correspondiente. Se denomina temperatura crítica a la temperatura límite por encima de la cual un gas miscible no puede ser licuado por compresión. Por encima de esta temperatura no es posible condensar un gas aumentando la presión. A esta temperatura crítica, si además tenemos una presión crítica (la presión de vapor del líquido a esta temperatura), nos encontraremos en el punto crítico de la sustancia. La temperatura crítica es característica de cada sustancia. Las sustancias a temperaturas superiores de la crítica tienen un estado de agregación tipo gas, que tiene un comportamiento muy parecido al de un gas ideal. La cricondenterma es la temperatura máxima a la cual pueden coexistir dos fases. La cricondenbara es la presión máxima a la cual pueden coexistir dos fases. El punto de rocío o temperatura de rocío es la temperatura a la que empieza a condensarse el vapor de agua contenido en el aire, produciendo rocío, neblina o, en caso de que la temperatura sea lo suficientemente baja, escarcha.

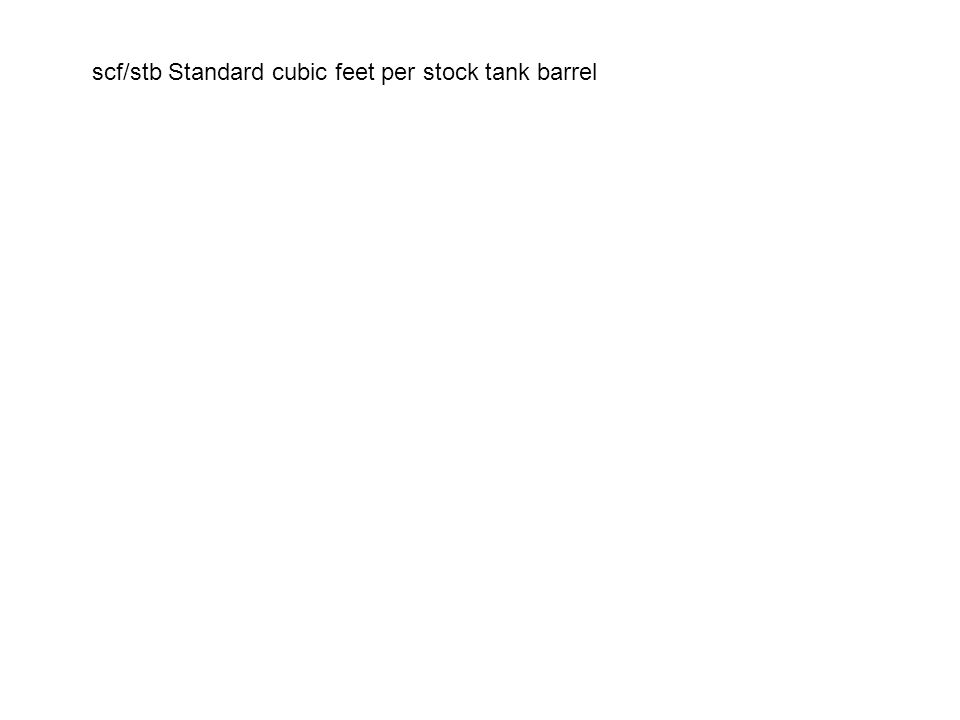

6 scf/stb Standard cubic feet per stock tank barrel

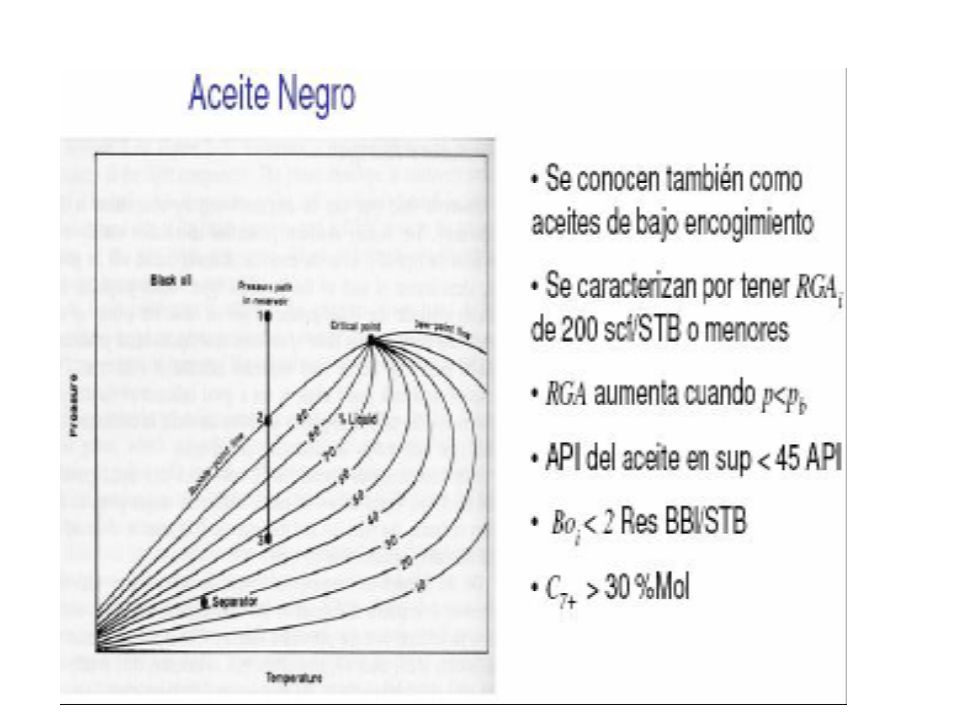

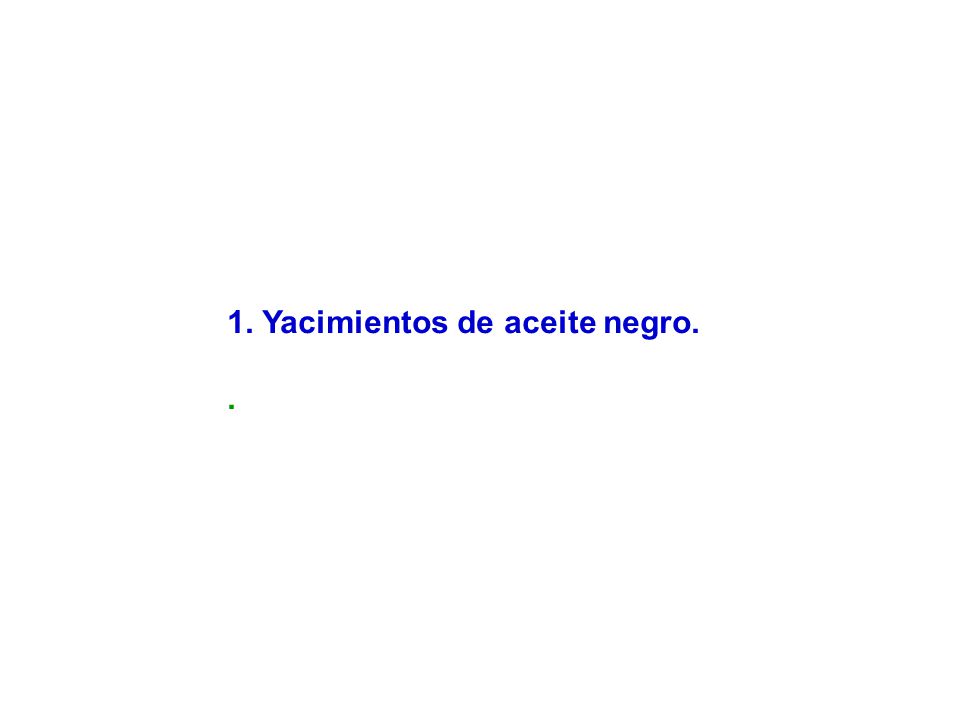

7 1. Yacimientos de aceite negro.

8

9 La gravedad API, de sus siglas en inglés American Petroleum Institute, es una medida de densidad que describe cuán pesado o liviano es el petróleo comparándolo con el agua. Si los grados API son mayores a 10, es más liviano que el agua, y por lo tanto flotaría en ésta. La gravedad API es también usada para comparar densidades de fracciones extraídas del petróleo. Por ejemplo, si una fracción de petróleo flota en otra, significa que es más liviana, y por lo tanto su gravedad API es mayor. Matemáticamente la gravedad API no tiene unidades (ver la fórmula abajo). Sin embargo siempre al número se le coloca la denominación grado API. La gravedad API es medida con un instrumento denominado densimetro

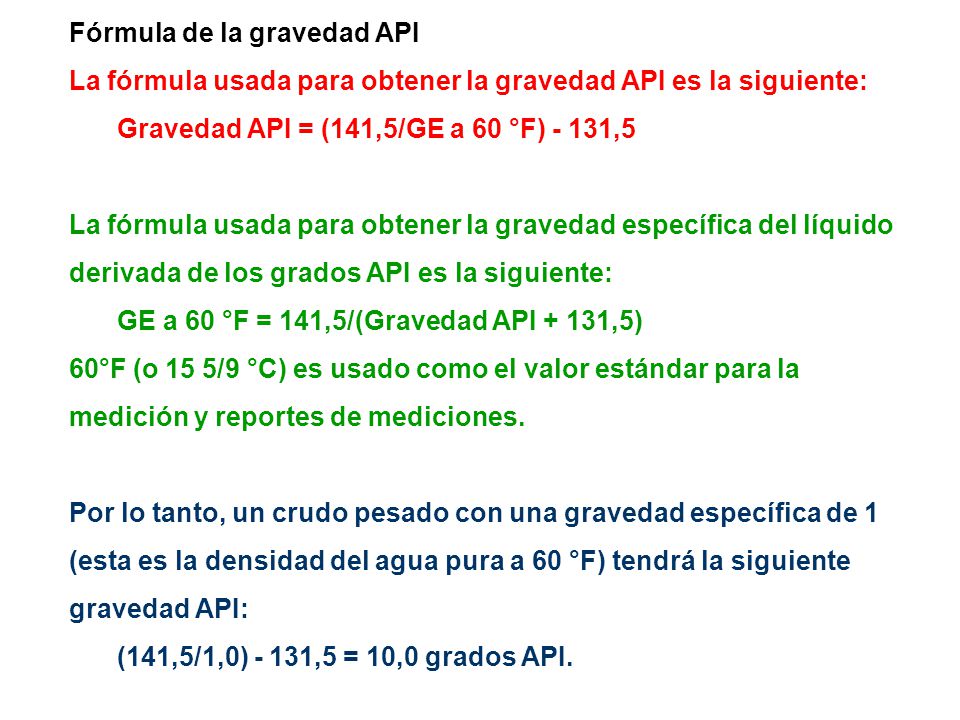

10 Fórmula de la gravedad API
La fórmula usada para obtener la gravedad API es la siguiente: Gravedad API = (141,5/GE a 60 °F) - 131,5 La fórmula usada para obtener la gravedad específica del líquido derivada de los grados API es la siguiente: GE a 60 °F = 141,5/(Gravedad API + 131,5) 60°F (o 15 5/9 °C) es usado como el valor estándar para la medición y reportes de mediciones. Por lo tanto, un crudo pesado con una gravedad específica de 1 (esta es la densidad del agua pura a 60 °F) tendrá la siguiente gravedad API: (141,5/1,0) - 131,5 = 10,0 grados API.

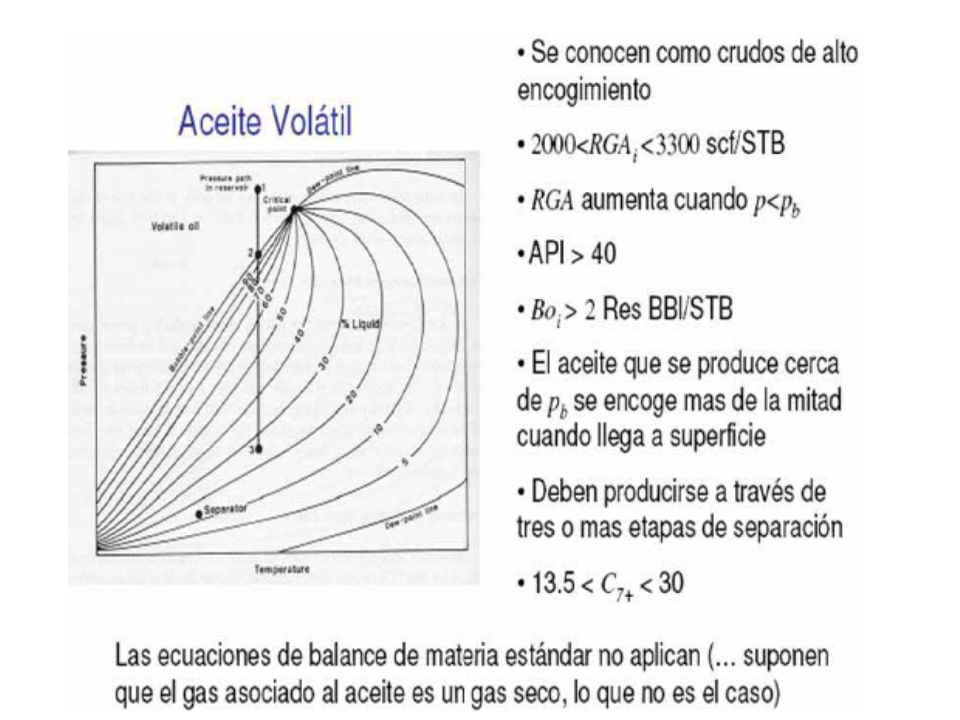

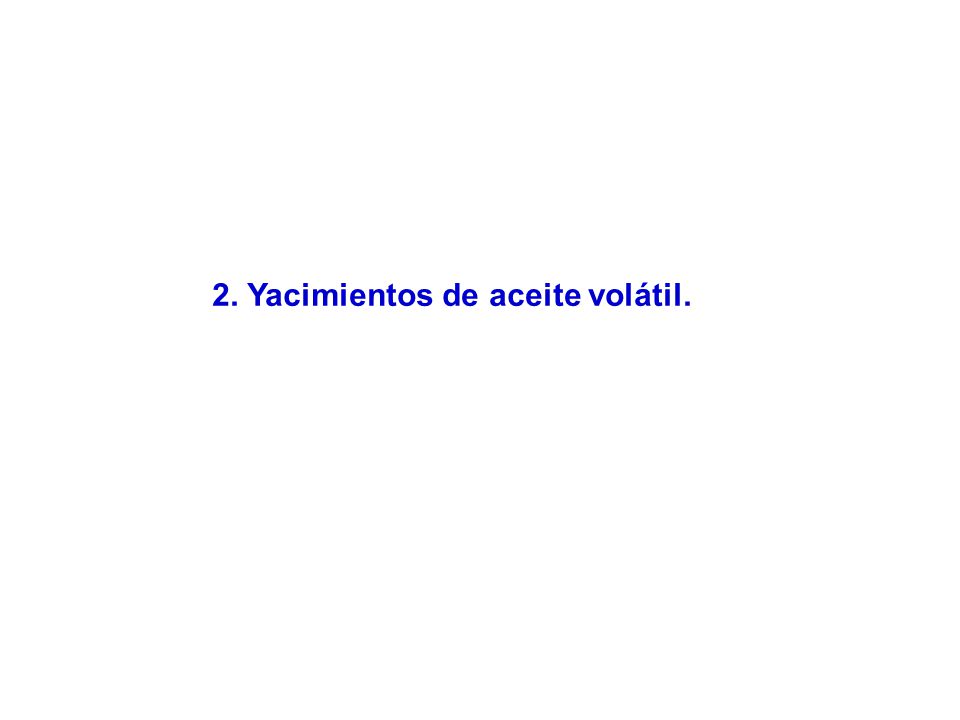

11 2. Yacimientos de aceite volátil.

12

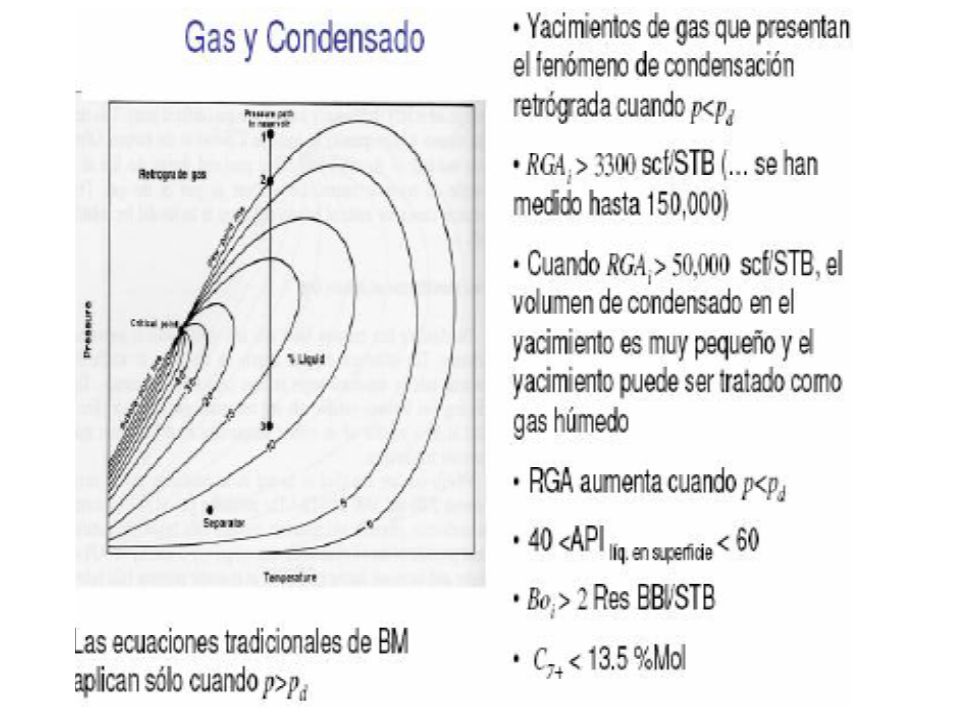

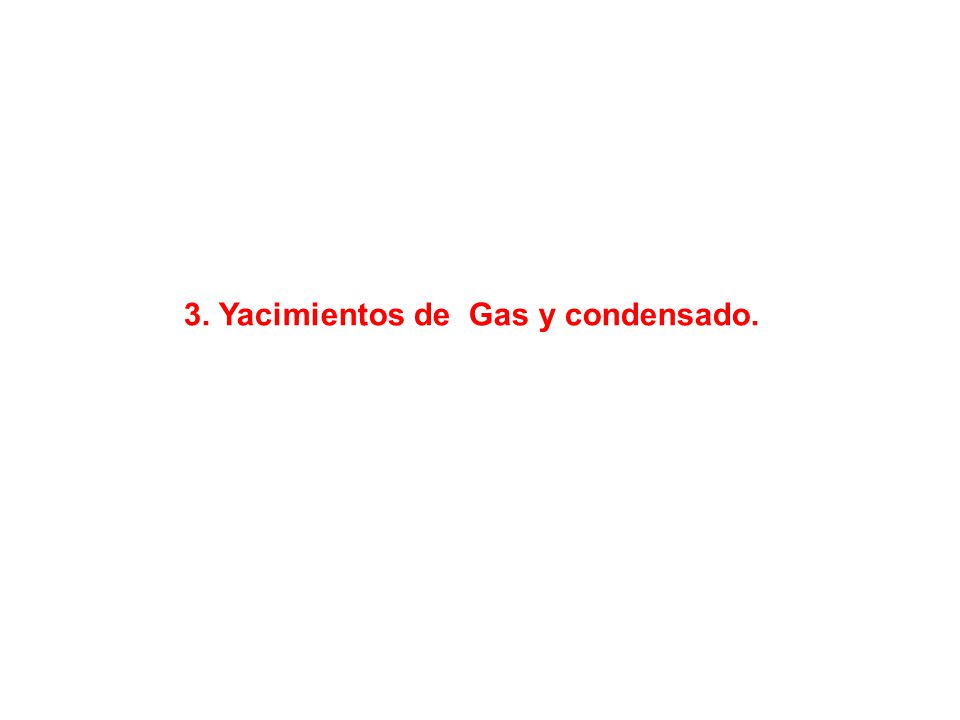

13 3. Yacimientos de Gas y condensado.

14

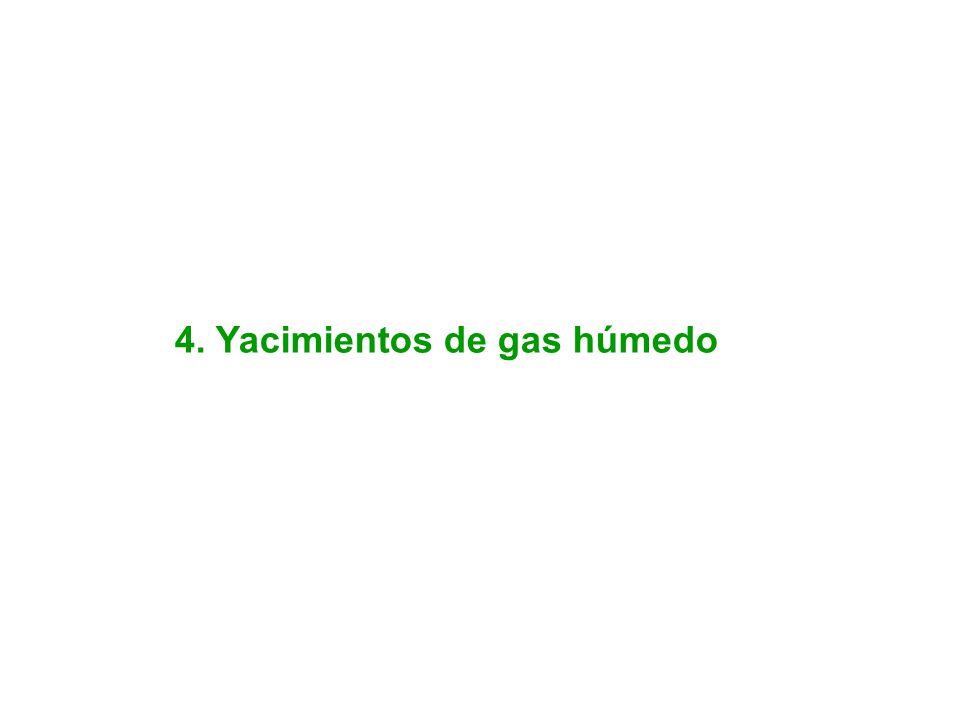

15 4. Yacimientos de gas húmedo

16

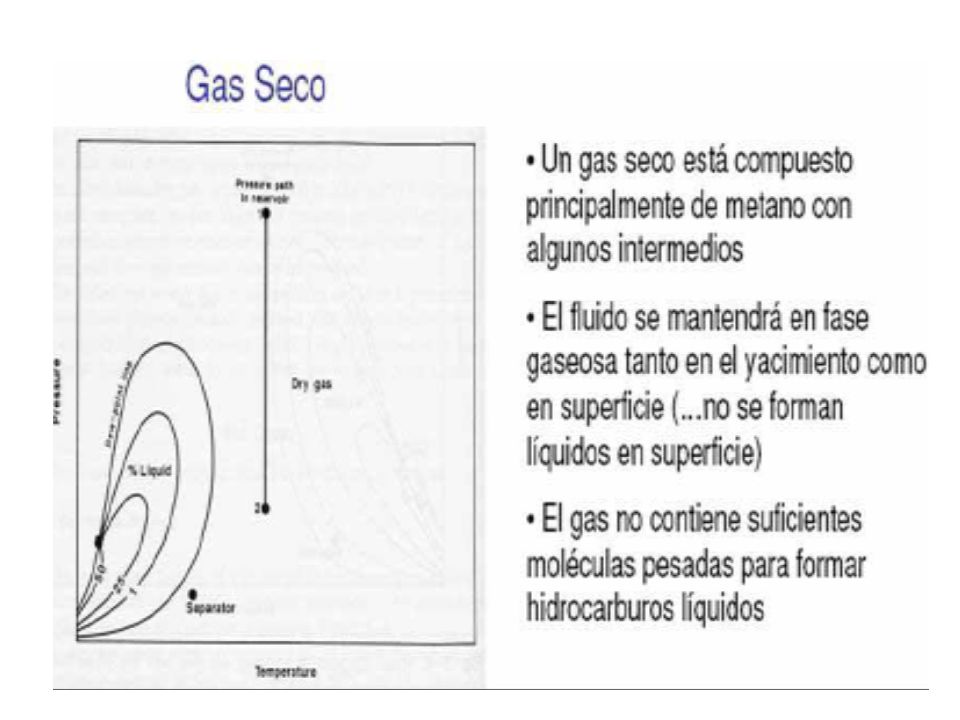

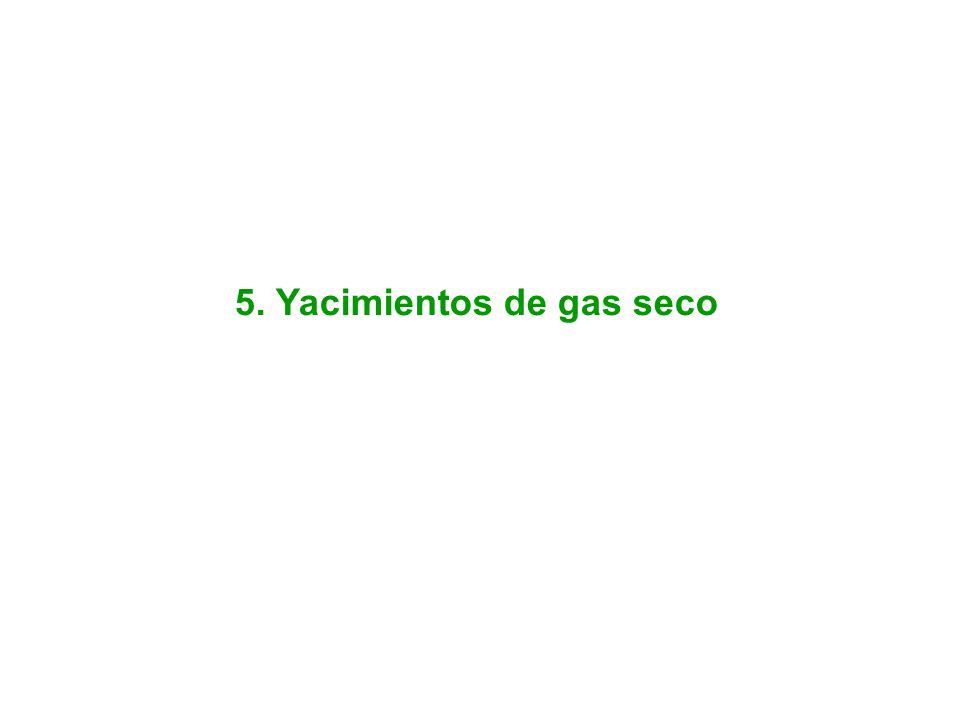

17 5. Yacimientos de gas seco

18

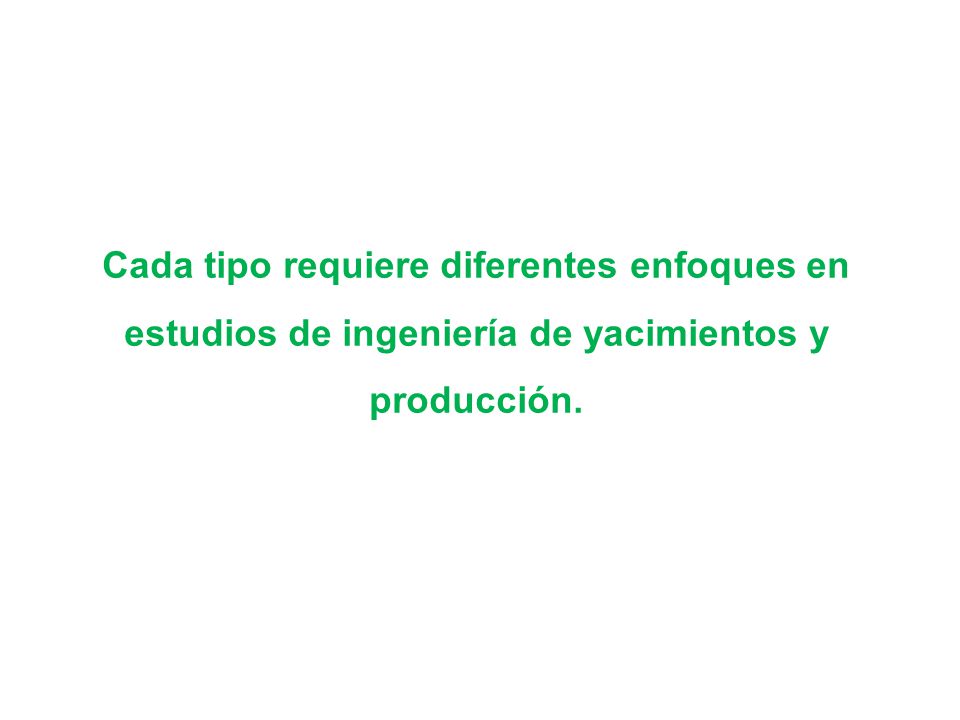

19 Cada tipo requiere diferentes enfoques en estudios de ingeniería de yacimientos y producción.
