Introducción a la emisión acústica (AE).

Presentación del tema: "Introducción a la emisión acústica (AE)."— Transcripción de la presentación:

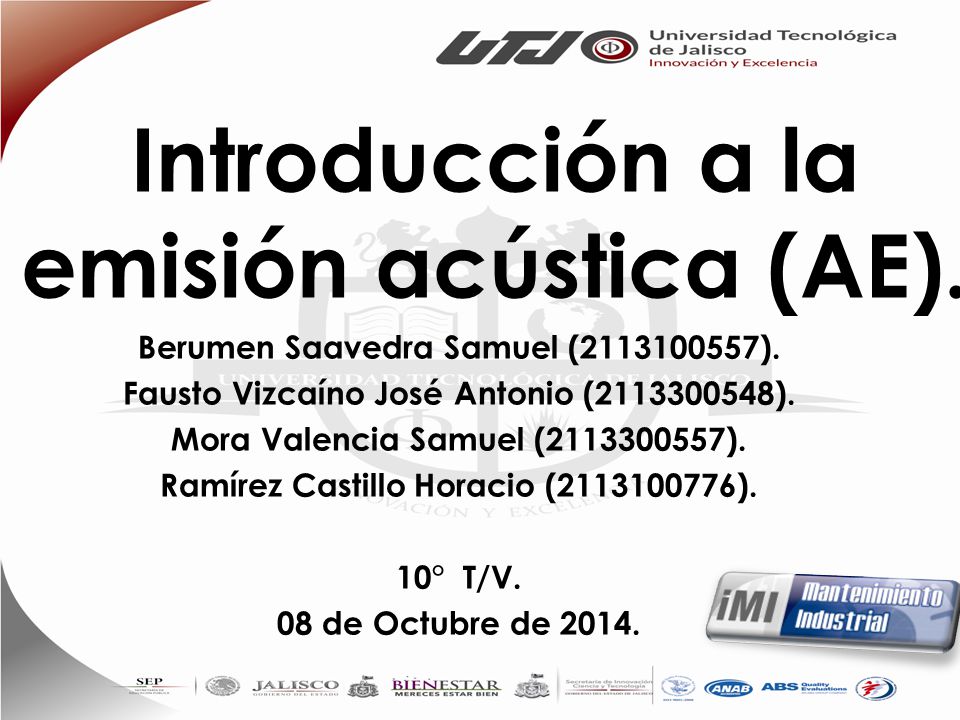

1 Introducción a la emisión acústica (AE).
Berumen Saavedra Samuel ( ). Fausto Vizcaíno José Antonio ( ). Mora Valencia Samuel ( ). Ramírez Castillo Horacio ( ). 10° T/V. 08 de Octubre de 2014.

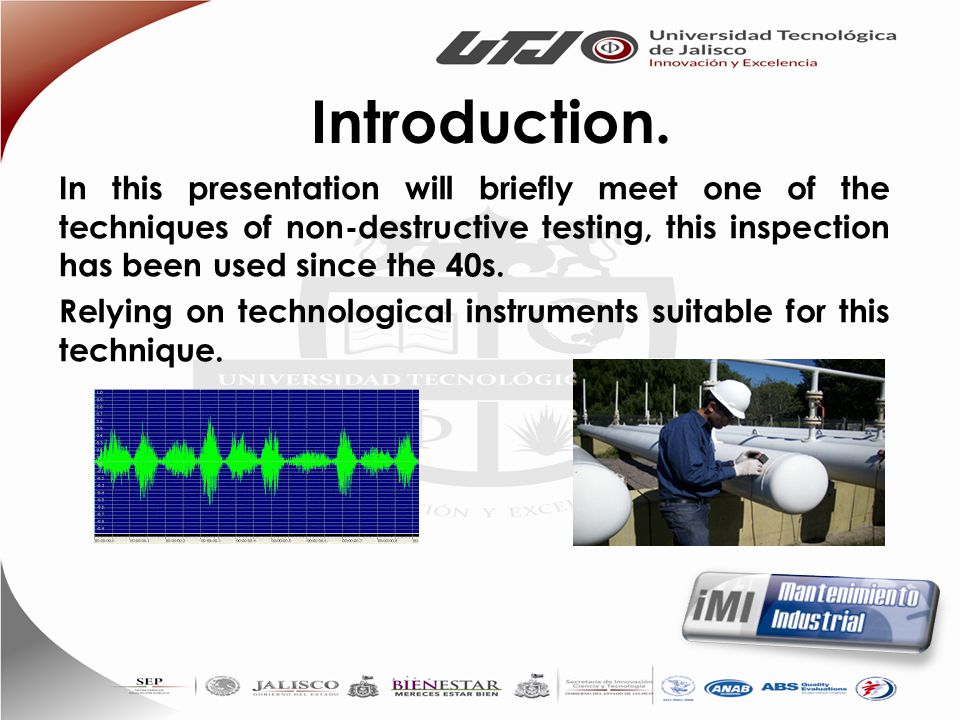

2 Introduction. In this presentation will briefly meet one of the techniques of non-destructive testing, this inspection has been used since the 40s. Relying on technological instruments suitable for this technique.

3 Antecedents. The first basic studies of acoustic emission were in the United States (1948) and Kaiser attributed, in Germany (1950). Kaiser jobs aroused great interest in the United States, so Schofield (1958) and Tatro (1959) improved instrumentation. Since 1964 there have been many investigations into all kinds of materials using acoustic emission technique (TEA). Many documents deal with the study of fracture mechanics in material without cracks.

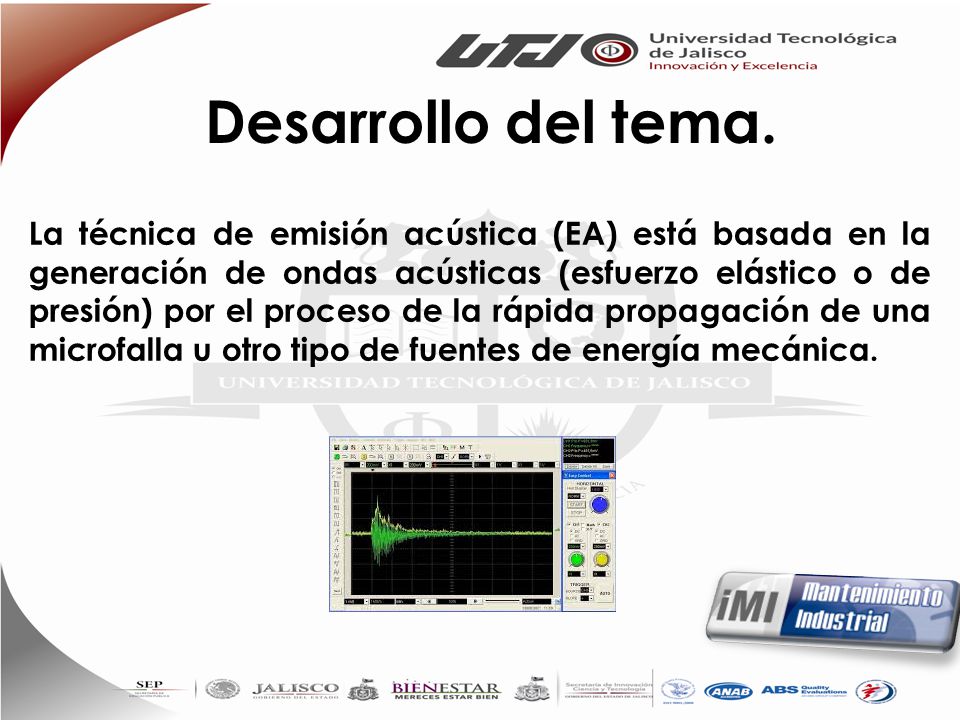

4 Desarrollo del tema. La técnica de emisión acústica (EA) está basada en la generación de ondas acústicas (esfuerzo elástico o de presión) por el proceso de la rápida propagación de una microfalla u otro tipo de fuentes de energía mecánica.

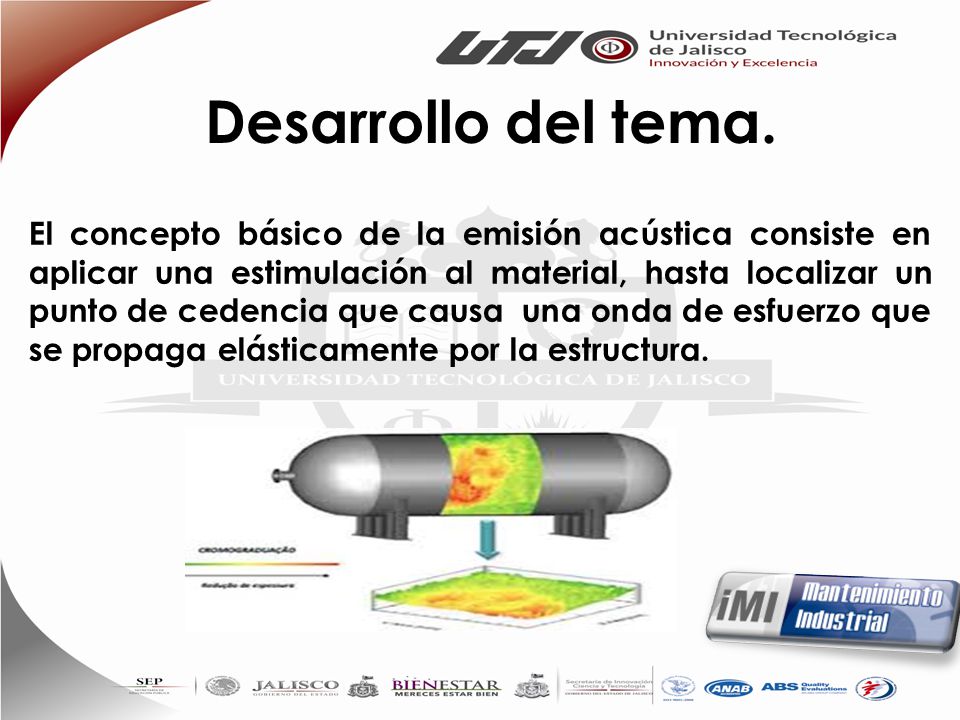

5 Desarrollo del tema. El concepto básico de la emisión acústica consiste en aplicar una estimulación al material, hasta localizar un punto de cedencia que causa una onda de esfuerzo que se propaga elásticamente por la estructura.

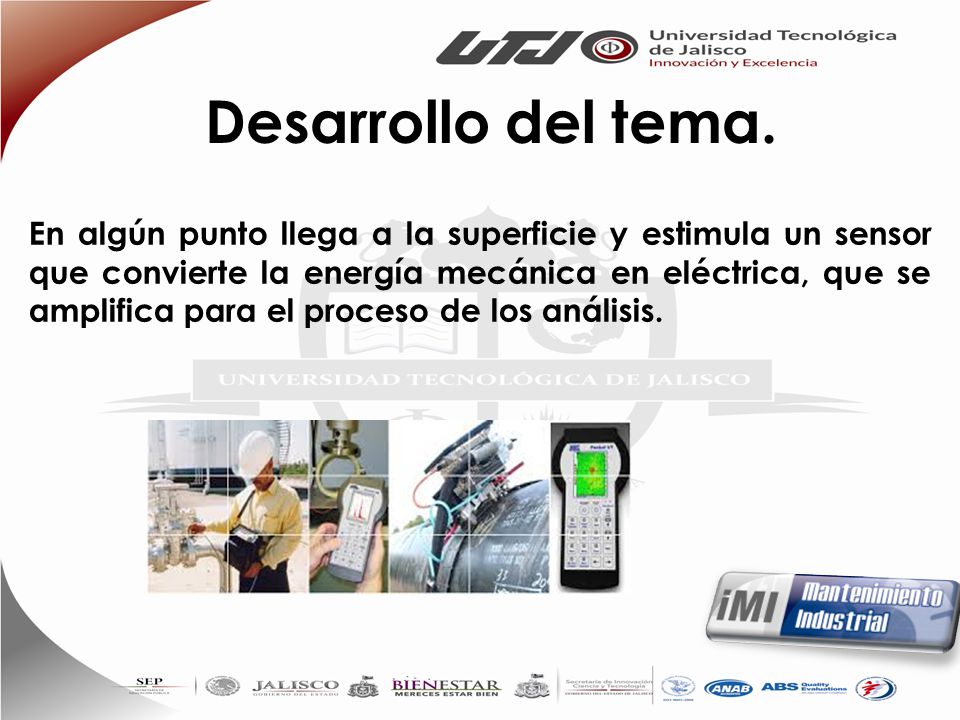

6 Desarrollo del tema. En algún punto llega a la superficie y estimula un sensor que convierte la energía mecánica en eléctrica, que se amplifica para el proceso de los análisis.

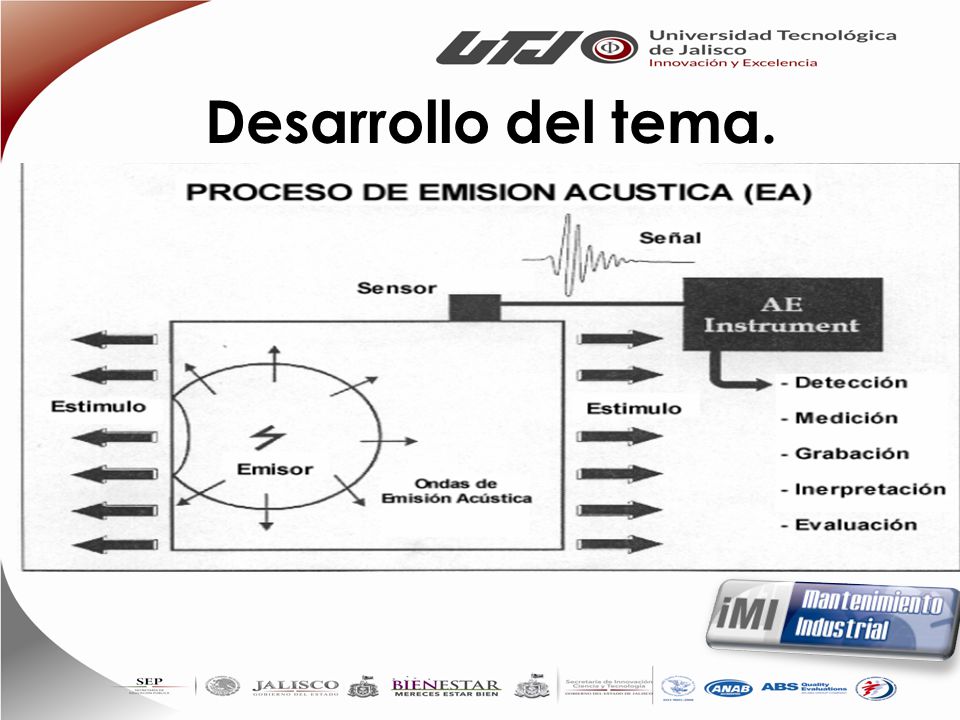

7 Desarrollo del tema.

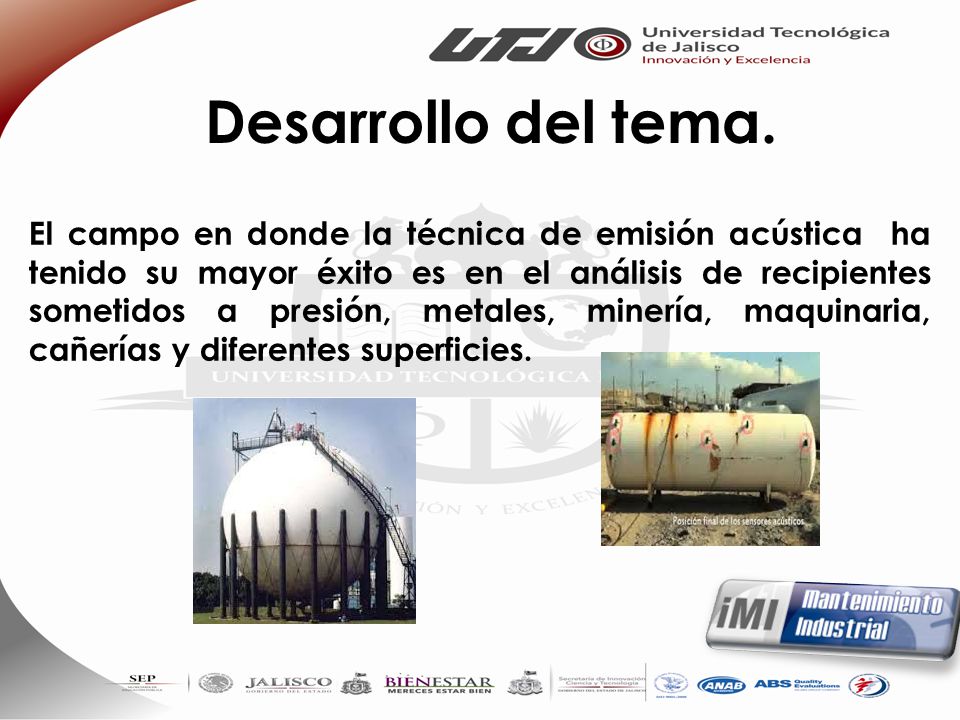

8 Desarrollo del tema. El campo en donde la técnica de emisión acústica ha tenido su mayor éxito es en el análisis de recipientes sometidos a presión, metales, minería, maquinaria, cañerías y diferentes superficies.

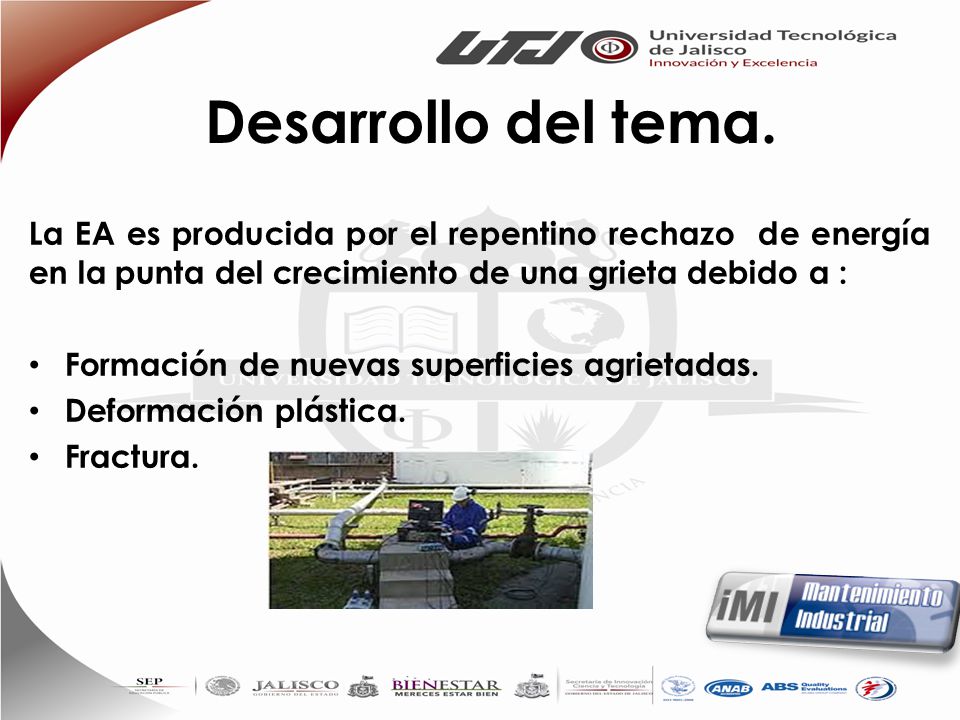

9 Desarrollo del tema. La EA es producida por el repentino rechazo de energía en la punta del crecimiento de una grieta debido a : Formación de nuevas superficies agrietadas. Deformación plástica. Fractura.

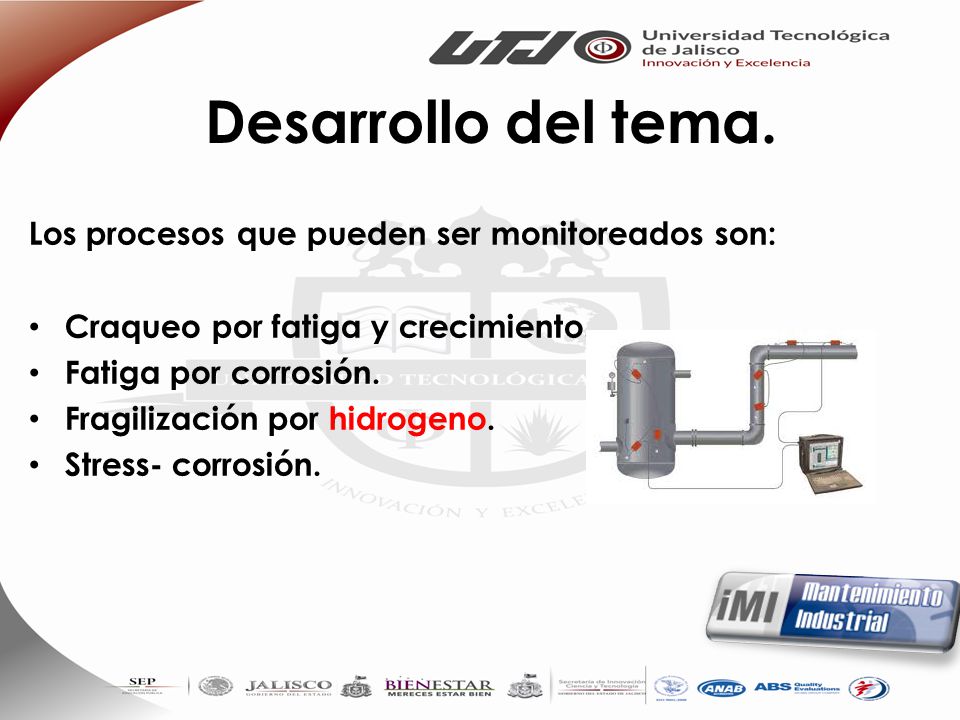

10 Desarrollo del tema. Los procesos que pueden ser monitoreados son:
Craqueo por fatiga y crecimiento. Fatiga por corrosión. Fragilización por hidrogeno. Stress- corrosión.

11 Desarrollo del tema. Ventajas de la emisión acústica. Prueba global.
Detección temprana de fisuras. No invasiva (no se requiere limpieza, por lo tanto no se introducen contaminantes en el sistema).

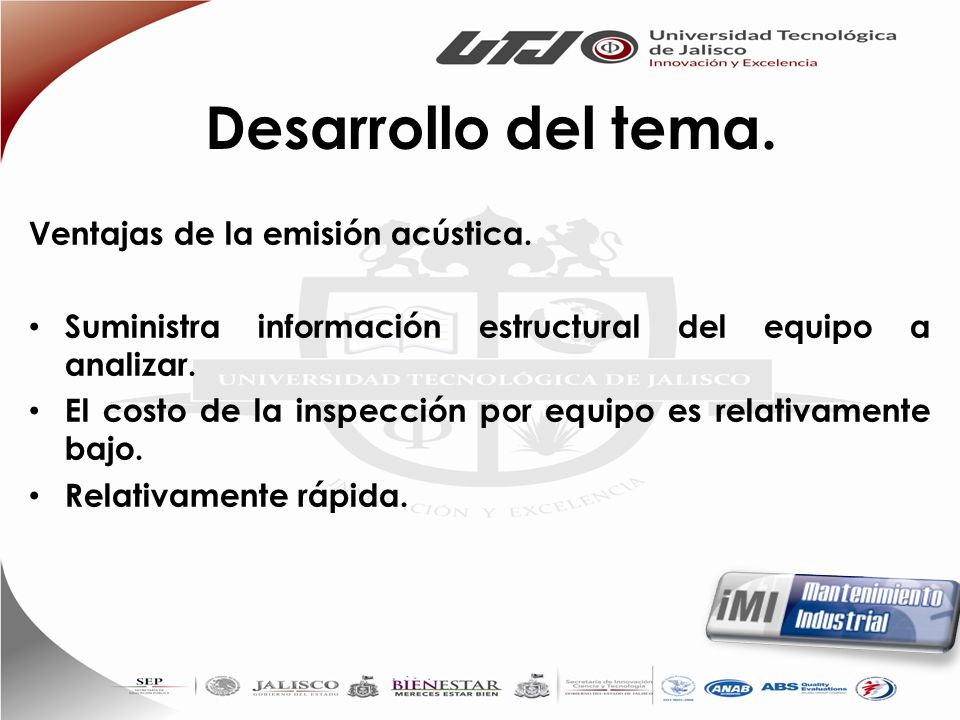

12 Desarrollo del tema. Ventajas de la emisión acústica.
Suministra información estructural del equipo a analizar. El costo de la inspección por equipo es relativamente bajo. Relativamente rápida.

13 Desarrollo del tema. Desventajas de la emisión acústica.
El equipo a analizar debe ser aislado del sistema entre 12 a 24 horas antes de la prueba. Es afectada por el ruido de fondo. El personal requiere de entrenamiento técnico para la interpretación del análisis.

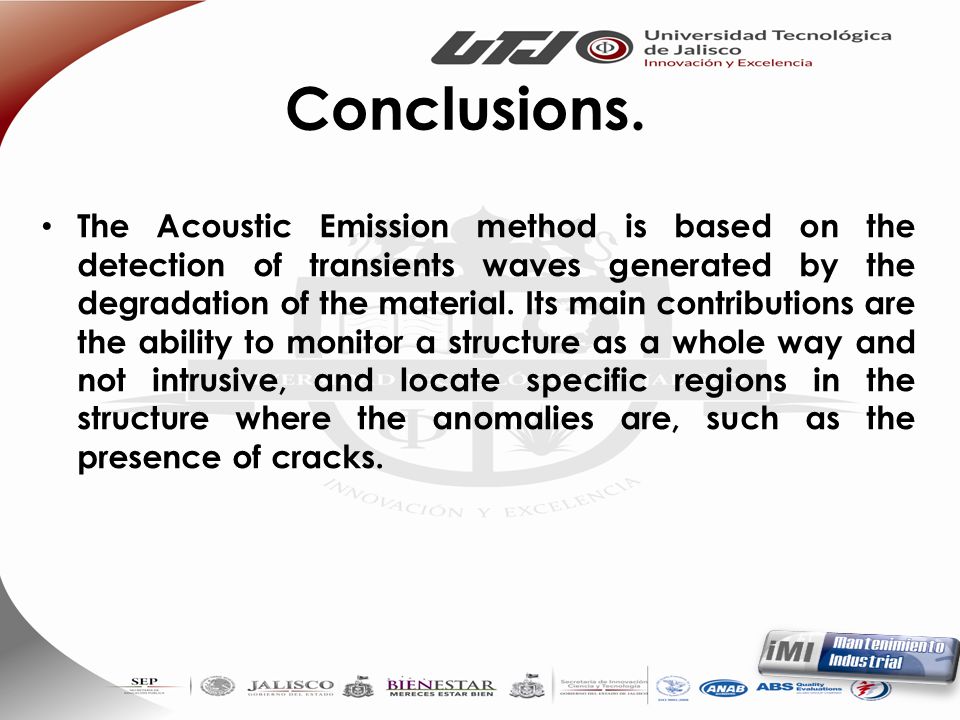

14 Conclusions. The Acoustic Emission method is based on the detection of transients waves generated by the degradation of the material. Its main contributions are the ability to monitor a structure as a whole way and not intrusive, and locate specific regions in the structure where the anomalies are, such as the presence of cracks.

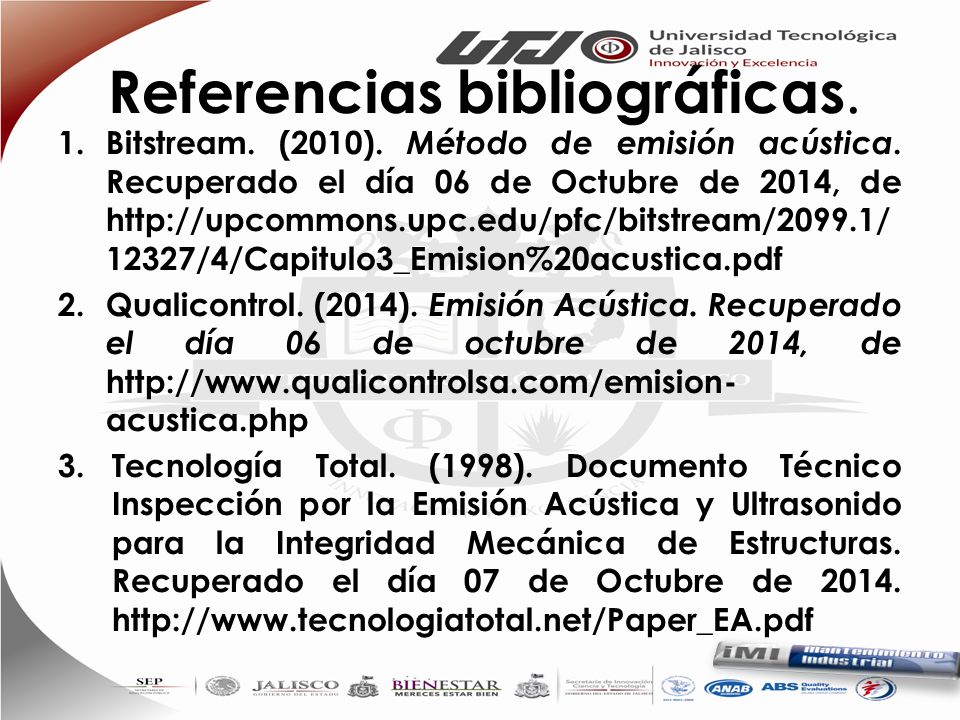

15 Referencias bibliográficas.
Bitstream. (2010). Método de emisión acústica. Recuperado el día 06 de Octubre de 2014, de Qualicontrol. (2014). Emisión Acústica. Recuperado el día 06 de octubre de 2014, de Tecnología Total. (1998). Documento Técnico Inspección por la Emisión Acústica y Ultrasonido para la Integridad Mecánica de Estructuras. Recuperado el día 07 de Octubre de

16 Preguntas de repaso. Estados unidos (1948) y Alemania (1950).
1. ¿A qué países y en qué año se les atribuye los estudios básicos de la emisión acústica? Estados unidos (1948) y Alemania (1950). 2. ¿En qué se basa la técnica de emisión acústica? Se basa en la generación de ondas acústicas (esfuerzo elástico o de presión). 3. ¿Menciona por lo menos dos procesos de monitoreo de la (EA)? Craqueo por fatiga y crecimiento. Fatiga por corrosión. Fragilización por hidrogeno. Stress- corrosión.

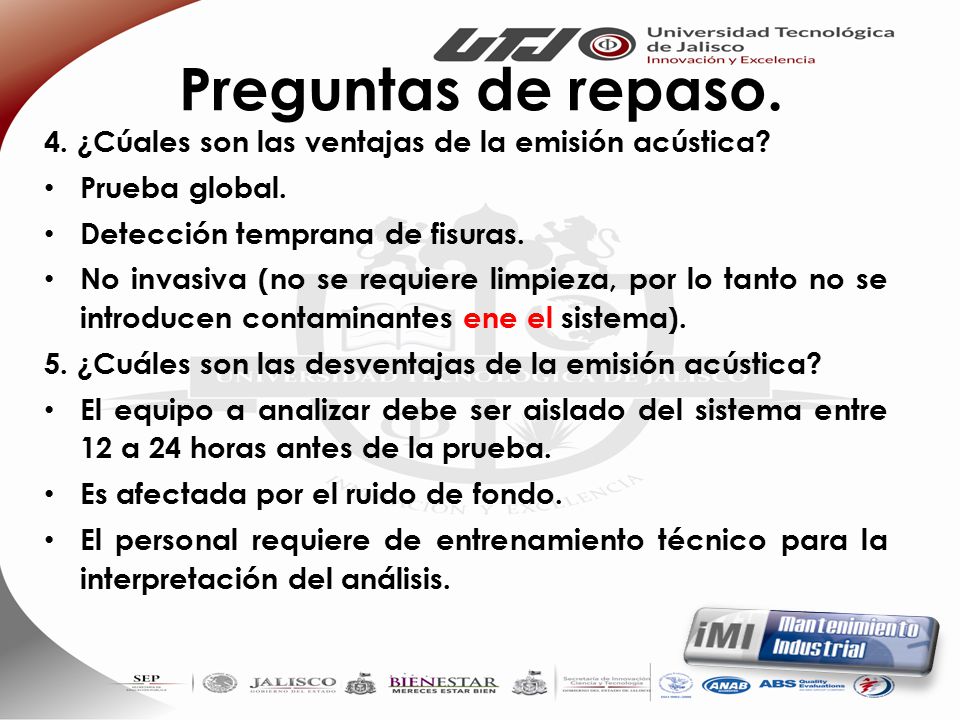

17 Preguntas de repaso. 4. ¿Cúales son las ventajas de la emisión acústica? Prueba global. Detección temprana de fisuras. No invasiva (no se requiere limpieza, por lo tanto no se introducen contaminantes ene el sistema). 5. ¿Cuáles son las desventajas de la emisión acústica? El equipo a analizar debe ser aislado del sistema entre 12 a 24 horas antes de la prueba. Es afectada por el ruido de fondo. El personal requiere de entrenamiento técnico para la interpretación del análisis.

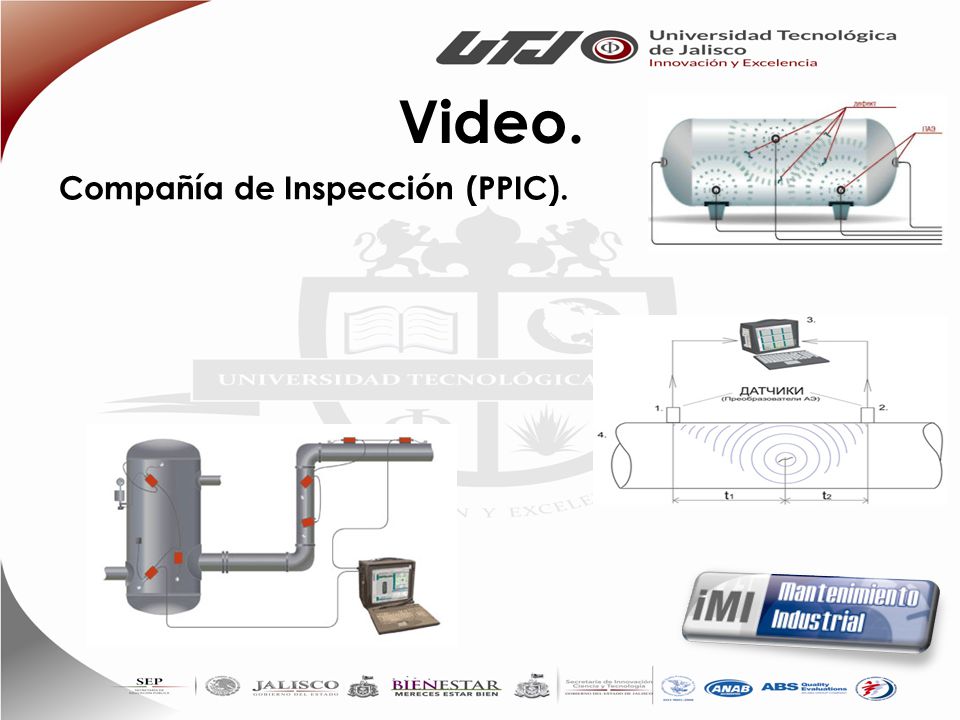

18 Compañía de Inspección (PPIC).
Video. Compañía de Inspección (PPIC).
