1 Curso: SIG DE CÓDIGO ABIERTO APLICADO A CIENCIAS AMBIENTALES
Darío Soria Viviana Seitz Tema 2. Espacialización Caracterización de los SIG

2 Latitud y longitud Ambas representan una distancia angular, la primera medida del ecuador hacia los polos y la segunda del meridiano 0° hacia el Este o el Oeste. Por ejemplo el punto p de la figura está a 50° de latitud N y a 60° de longitud W.

3 B) Sistema de coordenadas ortogonales (UTM)

4 Projection Classification by ANGLE….
4

5 Proyección cenital o polar
Presentan una simetría radial a partir de un punto central, los polos.

6 Proyección cilíndrica
Transfiere la red geográfica a un cilíndro que envuelve la tierra, desenrrollando después el cilindro para formar un mapa plano.

7 Proyección cónica

8 8

9 El datum….Y eso…¿Con qué se come?
Se define el punto tangente al elipsoide y al geoide, donde ambos son coincidentes y que sirve de referencia para establecer el punto de proyección. 3 elementos: a) un geoide, que es la superficie teórica de la tierra que une todos los puntos que tienen igual gravedad, y que no es uniforme sino irregular, por lo que cada punto de la superficie tiene distinta distancia al centro de la tierra.

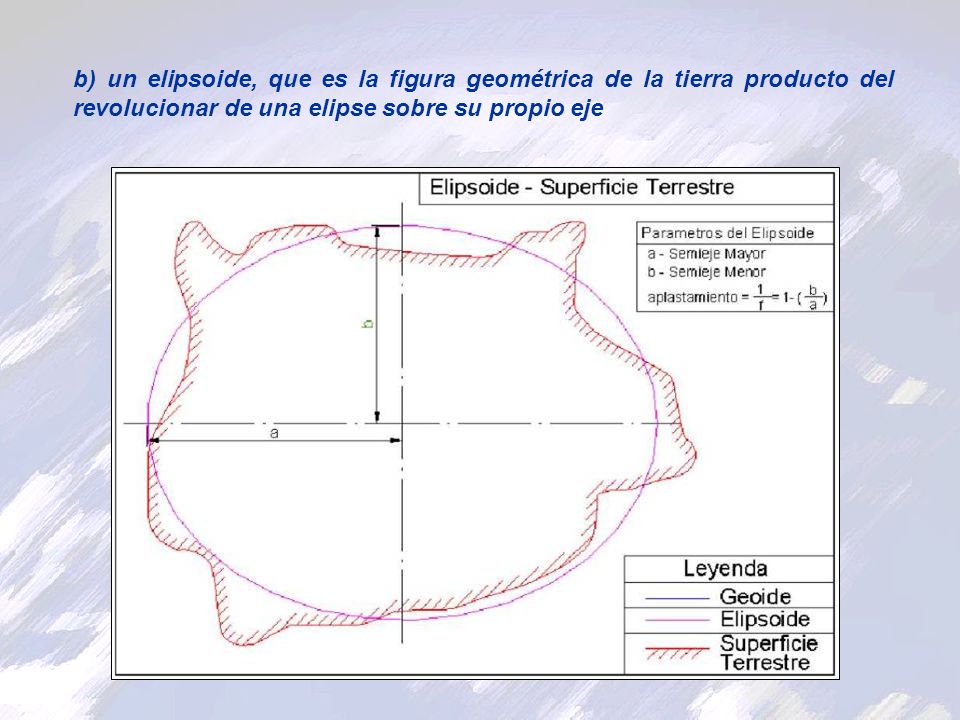

10 b) un elipsoide, que es la figura geométrica de la tierra producto del revolucionar de una elipse sobre su propio eje

11 c) un punto llamado Fundamental que es donde el geoide y el elipsoide son tangentes. Este punto fundamental es definido por sus cordenadas de latitud y longitud, ademas del acimut conocido como desviación de la vertical (Eta) y la desviación sobre el meridiano (Xi)

12 Sistema de Referencia DATUM: Punto de referencia que amarra el elipsoide utilizado a la Tierra.

13 Sistema de Referencia Dos aspectos importantes que no se deben olvidar: En la definición de los Datum se usaron diferentes tamaños de elipsoides y también, un mismo elipsoide pero puesto en diferentes posiciones. B) El GPS mide altitudes sobre el elipsoide WGS84 y no sobre el Geoide, por lo tanto, es necesario conocer las diferencias de alturas entre geoide y elipsoide. Geoide Elipsoide WGS84 Superficie Real ¿ Como hacer calzar información con diferentes sistemas de referencia?

14 Sistema de Referencia 97° 44’ 25,19’’ LONGITUD OESTE WGS84 CAPE
ARC 1950 DATUM EUROPEO 1950 PSAD56 PULKOVO 1952 ADINDAN SAD69 WGS72 30° 16’ 28,82’’ LATITUD NORTE WGS84 NAD27 AUSTRALIANO 1984 ORDNANCE SURVEY 1936 INDIAN TOKYO

15 Elipsoides y datums de uso actual.

16 Sistema de proyección plano en Argentina
Proyección Mercator Proyección Transversal Mercator

17 Proyección Transversal Mercator: FAJA

18 Proyección conforme Gauss Krüger

19 Cartas Topográficas Escala 1: IGN

20 FAJAS MCF valor “Y” en el MCF(en metros)
Faja 3 66° W Faja 2 69° W Faja 4 63° W Faja 5 60° W Faja 7 54° W Faja 6 57° W Tabla de coordenadas Y de Gauss Kruger: Faja 7 54° W Faja 3 66° W Faja 2 69° W Faja 4 63° W Faja 5 60° W Tabla de coordenadas Y de Gauss Kruger: Faja 6 57° W Faja 1 72° W Faja 1 72° W

21 Ejemplo de coordenadas plana y geográficas

22 Trasformemos coordenadas Geográficas a Planas

23

24

25 Funciones de un SIG PRO CE SOS ALMACENAMIENTO DE BASES DE DATOS
Control de Calidad CE Manejo Datos SOS Análisis Celdas Vectores Atributos ALMACENAMIENTO DE BASES DE DATOS Lago 1 2 3 4 5 6 ENTRADA SALIDA 25

26 26

27 27

28 Espectro electromagnético
28

29 29

30 30

31 31

32

33

34
