Confort visual Habitabilidad y confort Miguel Beltrán Cynthia Benítez

Presentación del tema: "Confort visual Habitabilidad y confort Miguel Beltrán Cynthia Benítez"— Transcripción de la presentación:

1 Confort visual Habitabilidad y confort Miguel Beltrán Cynthia Benítez
Laura Cifuentes

2 Definición EL SENTIDO DE LA VISIÓN LUZ
La visión se basa en la capacidad del ojo para absorber la luz y transmitirla -a través del nervio óptico- al cerebro. LUZ Radiación electromagnética emitida o reflejada por cualquier cuerpo, cuyas longitudes de onda estén comprendidas entre 380 nm y 780 nm (nanómetros). ¿QUÉ ES LA ILUMINANCIA? La iluminancia o nivel de iluminación se define como el flujo luminoso que incide sobre una superficie. Su unidad de medida es el Lux. ¿QUÉ ES LA LUMINANCIA? La iluminación es la cantidad y la calidad de la luz que incide sobre una superficie. Para poder iluminar hay que tener en cuenta: la tarea que se va a desarrollar, las particularidades del usuario y las características del lugar. Definición ¿EFECTOS DE UNA DEFICIENTE ILUMINACIÓN? Fatiga visual y del sistema nervioso central, resultante del esfuerzo requerido para interpretar señales insuficientemente. La disminución de la eficacia visual puede aumentar el número de errores y accidentes.

3 Rangos El espectro visual humano
Dentro del espectro electromagnético, el ojo humano sólo es capaz de captar una pequeña franja, la comprendida entre los 380 nm y 780 nm aproximadamente, fuera de la cual ya no existe percepción. El color blanco no existe como tal, sino que se trata de la sensación que percibimos al recibir todas las radiaciones dentro de todo el espectro visible. Rangos

4 El campo visual El ojo trabaja mucho más relajado observando objetos relativamente lejanos, los objetos cercanos requieren un mayor esfuerzo de observación. El azul y el verde se consideran colores reposantes porque dan una sensación de lejanía. La acomodación es la capacidad del ojo para enfocar los objetos situados a distancias variables. La velocidad y precisión en la acomodación aumentan con el nivel de iluminación y con el contraste entre el objeto observado y el fondo.

5 Definición CONFORT VISUAL

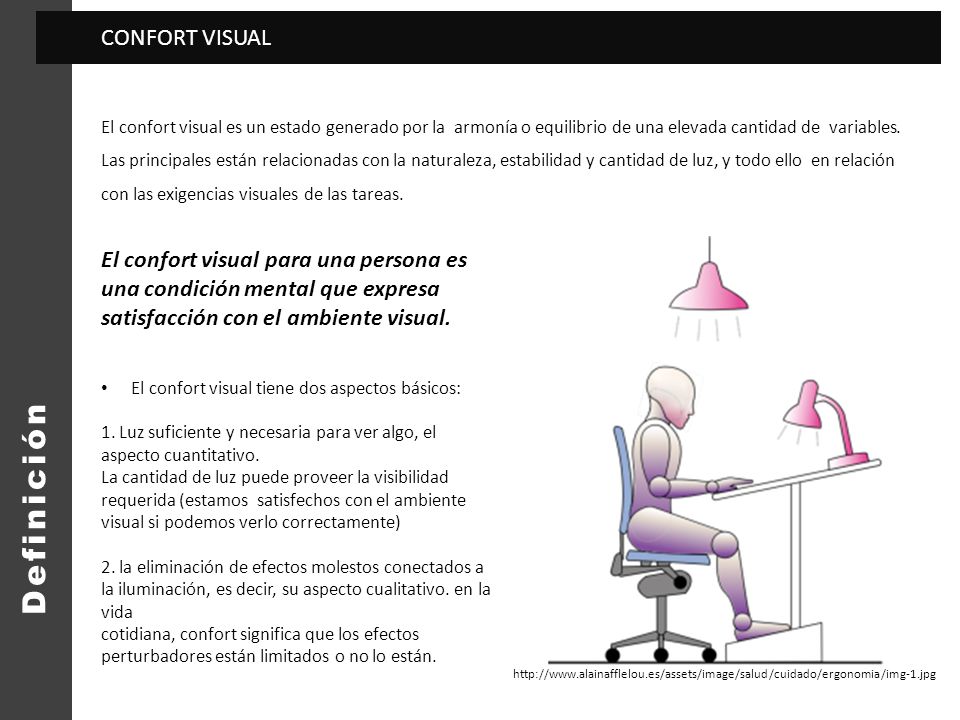

El confort visual es un estado generado por la armonía o equilibrio de una elevada cantidad de variables. Las principales están relacionadas con la naturaleza, estabilidad y cantidad de luz, y todo ello en relación con las exigencias visuales de las tareas. El confort visual para una persona es una condición mental que expresa satisfacción con el ambiente visual. El confort visual tiene dos aspectos básicos: 1. Luz suficiente y necesaria para ver algo, el aspecto cuantitativo. La cantidad de luz puede proveer la visibilidad requerida (estamos satisfechos con el ambiente visual si podemos verlo correctamente) 2. la eliminación de efectos molestos conectados a la iluminación, es decir, su aspecto cualitativo. en la vida cotidiana, confort significa que los efectos perturbadores están limitados o no lo están. Definición

6 FACTORES QUE DETERMINAN EL CONFORT VISUAL

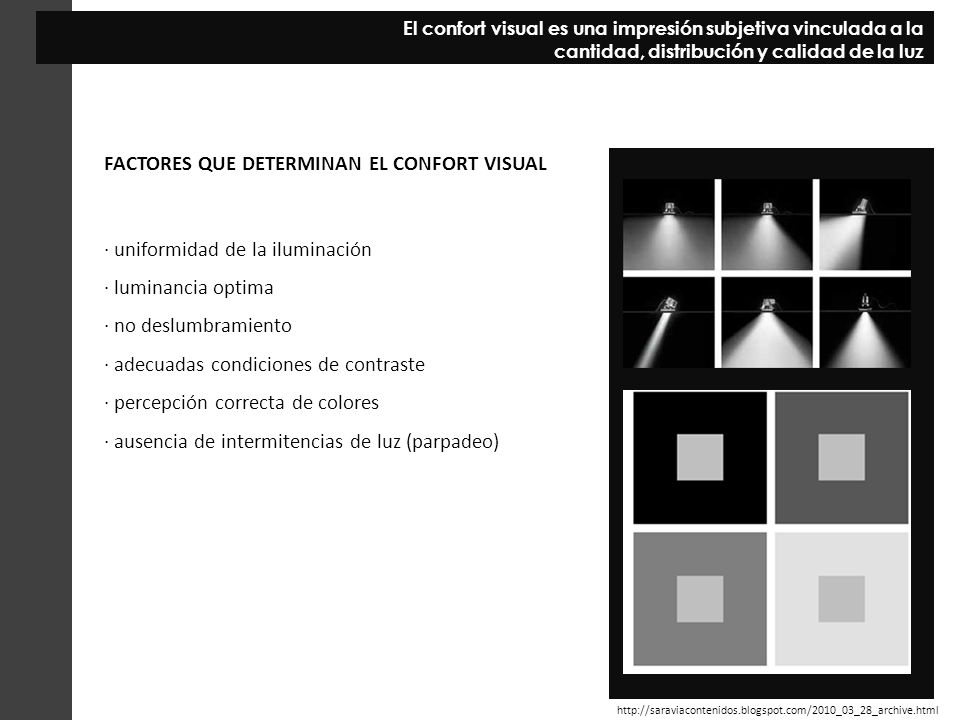

El confort visual es una impresión subjetiva vinculada a la cantidad, distribución y calidad de la luz FACTORES QUE DETERMINAN EL CONFORT VISUAL · uniformidad de la iluminación · luminancia optima · no deslumbramiento · adecuadas condiciones de contraste · percepción correcta de colores · ausencia de intermitencias de luz (parpadeo)

7 Equilibrio de luminancias y contrastes
El ojo debe adaptarse a las nuevas luminancias, y cuanto mayor sea la diferencia entre las mismas mayor será la sobrecarga a la que esté sometido. La luminancia en las inmediaciones de la tarea debe ser, dentro de lo posible, inferior a la de la propia tarea, pero sin llegar a relaciones inferiores a 1/3 de ese valor. Buena definición de contraste El contraste es necesario para que el ojo humano sea capaz de discriminar entre objetos y su fondo. Un sistema de iluminación con una buena definición de contraste no provoca reflejos incluso sobre superficies o documentos brillantes, por lo que el texto es más fácil de leer. La distribución de luminarias implica factores como la reflectancia brillo color de las superficies en la zona de trabajo y en el interior. Condiciones agradables de sombreado Las sombras refuerzan la visión tridimensional y facilitan la orientación. Unas buenas condiciones de sombreado son la consecuencia de una efectiva combinación entre la luz directa y la reflejada y de luz directa y la indirecta. Temperatura de color La temperatura-color de una fuente de radiación se define como la temperatura (en Kelvin) de un cuerpo negro cuya radiación tiene la misma cromaticidad que tal fuente de radiación. Grupo 1 cálido < 3300 K Grupo 2 intermedio K Grupo 3 frío > 5300 K Clasificación CIE

8 Color adecuado La aplicación de los colores en la iluminación.
A lo largo del día la apariencia de la luz natural va cambiando. La luz artificial puede también producirse con diferentes apariencias o colores, y esto tiene una influencia en el estado de ánimo de la gente. las fuentes de luz artificial se clasifican según su apariencia de color. La aplicación de los colores en la iluminación. Objetivos fundamentales en la utilización de los colores: Señalizar con precisión y claridad, en especial lo relativos a seguridad. Crear un ambiente de confort visual, eligiendo colores más bien claros, y de confort psicológico. Lograr un incremento del rendimiento, a consecuencia de haber reducido el malestar y la fatiga. Decorar estéticamente los locales. Cualidades subjetivas asociadas a los colores. Cualidad térmica: La creencia de que un color es más caliente o más frío no afecta a la comodidad térmica real. Cualidad cinética: Los matices cálidos ejerzan atracción, mientras que los matices frescos producen retracción, determina que bajo la influencia de los primeros el tiempo parezca más corto y las horas pasen rápidamente. Ej. en un local donde se ha de realizar un trabajo monótono se recomendaría el uso de matices cálidos que hagan subestimar el tiempo y contrarresten el aburrimiento. Cualidad percutora: La variación del tamaño en función del color. los colores cálidos se proyectan tras la retina obligando al cristalino a aumentar su convexidad, por lo que dan sensación de mayor extensión; los colores fríos, por el contrario, son enfocados delante de la retina haciendo que el cristalino aumente su concavidad, por lo cual la superficie parece más pequeña. tiempo más corto tiempo más largo Más extenso Más pequeño

9 Es la práctica de colocar ciertos elementos y superficies reflectantes a fin de que durante el día la luz natural  ofrezca una eficaz iluminación interior. Se presta especial atención a la iluminación natural en el diseño de un edificio, cuando el objetivo es maximizar el confort visual y para reducir el uso de energía eléctrica. El ahorro de energía puede lograrse, a partir de la reducción del uso de la iluminación artificial Iluminación Natural

10 Ventajas de la iluminación natural .
Es provista por una fuente de energía renovable Puede implicar un ahorro de energía Puede proporcionar niveles de iluminación mas elevados La luz solar directa introduce menos calor por lumen que la mayoría de las fuentes de iluminación eléctrica Tiene la particularidad de ser dinámica, esta continuamente cambiando a lo largo del día y los meses del año Fuentes de la luz natural Sol Cielo Obstáculos naturales (plantas, terreno, montañas) Luz solar directa Luz solar indirecta (generada por superficies Reflectoras

11 El objetivo de diseñar ambientes adecuados para la visión no es proporcionar luz, sino permitir que las personas reconozcan sin errores lo que ven, en un tiempo adecuado y sin fatigarse. También es importante el impacto psicológico de la ausencia de vistas al exterior. Una buena orientación y una distancia correcta entre edificios favorecen la incidencia de luz natural. La proporción de superficie acristalada y la disposición de las ventanas deberían garantizar una iluminación natural adecuada en el interior de los edificios. Tanto la iluminación natural como la artificial deberían cumplir ciertos requisitos fisiológicos y de salud: intensidad óptima, similar luminosidad, protección contra el deslumbramiento, ausencia de sombras y contraste adecuado. Siempre que sea posible, los espacios deberían disponer de ventanas o lucernarios que permitan que los ocupantes mantengan cierto contacto visual con el exterior. En el hogar …

12 Dispositivos de entrada de luz
Son muchas las estrategias de diseño para el aprovechamiento de la luz natural, en este sentido existen dispositivos de luz natural que complementan el adecuado uso de un espacio con su luz Atrio Claraboya horizontal Bolsillo de iluminación Dispositivos de entrada de luz Claraboya de cuerpo elevado Claraboya de cuerpo elevado vertical Claraboya de cuerpo elevado horizontal o tipo SHED

13 Iluminancia recomendada
Niveles de iluminación en función de las tareas realizadas Iluminancia recomendada

14 Son de incandescencia pero contienen un halógeno.
Fuentes luminosas Lámparas De incandescencia Halógenas Fluorescentes Son de incandescencia pero contienen un halógeno. Rendimiento luminoso: • Entre 10 y 15 lum/watt. • 20 lum/wat • Entre lum/watt Vida media aproximada: • 2000 horas • horas, según las variaciones de tensión en la red y encendidos. • horas. Potencia: Propiedades: • Entre 15 y vatios. • Entres 50 y vatios • Máximo 250 watt Otras: • Funciona con corriente alterna o continua. • Seguridad y rapidez de encendido. • Sencillez de montaje y economía en primera instalación. • Proporciona una luz acogedora. • Emite mucho calor por vatio consumido. • Costo elevado • Son muy delicadas con la temperatura, se funden si la luminaria no está bien diseñada para permitir evacuar el calor. • Arranque rápido • Costo inicial superior al de incandescencia • Poco eficaz para áreas altas y estrechas • Proporciona brillo bajo (baja luminancia) • Son muy afectadas por la temperatura, óptima °C • Iluminación doméstica y decorativa • En iluminaciones concentradas • En espacios pequeños y limitados • Alumbrado de máquinas, etc. • Oficinas y talleres de no mucha altura • Cuando es necesaria una fuente luminosa alargada • Para mejorar el rendimiento de los colores. Aplicaciones:

15 CLASIFICACIÓN DE LUMINARIAS
Iluminación directa: entre el 0% y el 10% del flujo luminoso se concentra en el espacio superior, el resto se concentra en el inferior Iluminación semi-directa superior: entre el 10% y el 40% del flujo luminoso se concentra en el espacio superior Iluminación semi-directa inferior: entre el 10% y el 40% del flujo luminoso se concentra en el espacio inferior CLASIFICACIÓN DE LUMINARIAS Iluminación indirecta: entre el 90% y el 100% del flujo luminoso se concentra en el espacio superior Iluminación uniforme: se garantiza la misma proporción de flujo luminoso en todo el espacio

16 ESPCIFICACIÓN DE LUMINARIAS
Sensación animíca A su paso por un material, la corriente eléctrica produce calor en forma de rayos infrarrojos. Aumentando este calor se produce una emisión de rayos comprendidos en el espectro visible y al tiempo una emisión alta de calor. Las luminarias fluorescentes emiten luz de temperatura mayor (Grados Kelvin), lo que hace que enfaticen los colores fríos, azules y verdes. Estas luminarias tienen un mayor costo de producto pero su vida útil es mayor, el consumo energético es menor y la iluminancia es mayor, lo que significa que las ondas emitidas son más cortas, afectando menos la visión ESPCIFICACIÓN DE LUMINARIAS Especificaciones Luminaria Temperatura de color K W consumo Lúmenes Vida útil Incandescentes 1 2700 100 1560 60 1100 Fluorescentes 1 6400 27 1660 6000h Fluorescentes 2 6500 Halógenas 1 3000 50

17 es una lámpara de estado sólido que usa ledes  (Light-Emitting Diode, Diodos Emisores de Luz) como fuente luminosa. Debido a que la luz capaz de emitir un led no es muy intensa, para alcanzar la intensidad luminosa similar a las otras lámparas existentes como las incandescentes o las fluorescentes compactas las lámparas LED están compuestas por agrupaciones de ledes, en mayor o menor número, según la intensidad luminosa deseada. LAMPARAS LED

18 Magnitudes y unidades lumínicas
Atributos El rendimiento fotométrico es el número de lúmenes que produce la lámpara dividido por el número de lúmenes que debiera producir si su espectro fuera monocromático a 550 nm, la frecuencia de máxima sensibilidad del ojo, o lo que es equivalente, por la potencia eléctrica consumida. Rendimientos típicos de las lámparas: Lámpara incandescencia: 10 lum/w Lámpara halógena: 20 lum/w Lámpara fluorescente: 80 lum/w Fluorescente compacto 65 lum/w Magnitudes y unidades lumínicas Nivel de iluminación o iluminancia Contraste

19 Índice de rendimiento en color (IRC)
Es el índice que califica la aptitud de una fuente luminosa para reproducir fielmente los colores de la superficie que se ilumina. Temperatura de color (Kelvin: K) Las lámparas pueden clasificarse en tres categorías, en función de la coloración de la luz que emiten: • Color cálido: para usos residenciales se recomienda una luz blanca de tono rojizo • Color intermedio: para ambientes de trabajo se recomienda una luz blanca • Color frío: para tareas que requieren un alto nivel de iluminación o para climas calientes, se recomienda una luz blanca de tono azulado.

20 luxómetro Se dividen en instrumentos de laboratorio y de campo. El flujo luminoso y las propiedades de color de una fuente de luz, se miden generalmente en un laboratorio, ya que se necesitan metodologías mas complejas Un luxómetro es un instrumento de medición que permite medir simple y rápidamente la iluminancia real y no subjetiva de un ambiente. La unidad de medida es lux. Contiene una célula fotoeléctrica que capta la luz y la convierte en impulsos eléctricos, los cuales son interpretados y representada en una aguja con la correspondiente escala de luxes. Equipos de medición El luxómetro permite una medida de la luz realmente recibida en un punto dado (arquitectura de interior, medio ambiente) nocturno

21 Normativa NORMATIVA INTERNACIONAL
Norma EN 14501:2006 – normativa europea que especifica los correspondientes parámetros y clasificaciones para cuantificar el confort térmico (factor solar, factor de transferencia de calor secundario y transmitancia solar directa) y confort visual (control de opacidad, privacidad nocturna, contacto visual con el exterior, control de deslumbramiento, utilización de luz diurna y reproducción de colores). CONFORT VISUAL “La legislación en materia de higiene y de seguridad requiere que el lugar de trabajo reciba la mayor luz natural posible (Directiva UE 89/654/CEE) e impone una protección contra el deslumbramiento y la reflexión para las personas que trabajan sobre pantallas (Directiva 87/391/CEE).” Hay varios factores sobre los que se puede actuar para mejorar las condiciones lumínicas de un habitáculo. Para ello, una cortina debe cumplir una serie de requisitos: 1.  Control de la cantidad de entrada luz.  2. Control de los reflejos producidos por la luz en las pantallas de ordenador. 3. Impedir una diferencia lumínica excesivamente  amplia entre superficies expuestas y no expuestas a la radiación solar directa.  4. Ahorro energético: optimización de la luz eléctrica y uso de calefacción. 5. Maximizar la visibilidad del exterior. 6. Permitir la ventilación.  7. Privacidad. 8. Decoración. Normativa

22 Normativa NORMATIVA NACIONAL
En el Reglamento Técnico de Instalaciones Eléctricas – RETIE se establecen los requisitos que garanticen los objetivos legítimos de protección contra los riesgos de origen eléctrico, para esto se han recopilado los preceptos esenciales que definen el ámbito de aplicación y las características básicas de las instalaciones eléctricas y algunos requisitos que pueden incidir en las relaciones entre las personas que interactúan con las instalaciones eléctricas o el servicio y los usuarios de la electricidad. Normativa

23 BIBLIOGRAFÍA Metodología para diagnosticas la habitabilidad en la vivienda social. Helmut Ramos Calonge, Universidad de la Salle. 2012, Bogotá D.C Ergnonomia4. El trabajo en Oficinas. Pedro Mondelo
