CONDICIONES DE ILUMINACIÓN EN EL LUGAR DE TRABAJO

Presentación del tema: "CONDICIONES DE ILUMINACIÓN EN EL LUGAR DE TRABAJO"— Transcripción de la presentación:

1 CONDICIONES DE ILUMINACIÓN EN EL LUGAR DE TRABAJO
LUZ VISIÓN

2 La luz Es una forma particular y concreta de energía que se desplaza o propaga por medio de radiaciones. Perturbaciones periódicas del estado electromagnético del espacio, es lo que se conoce como la energía radiante. Existen un número infinito de radiaciones electromagnéticas en función de la forma de generarse y de manifestarse. La clasificación más utilizada es la de la longitud de onda. Las longitudes de onda del espectro visible van de 380 a 780 nanometros.

3 Visión Proceso por el cual se transforma la luz en impulsos nerviosos capaces de generar sensaciones. El órgano encargado de realizar esta función es el ojo que dispone de varios medios trasparentes, la córnea, el humor acuoso, el vítreo y el cristalino que actúan a modo de lentes ópticas

4

5 MECANISMOS DE LA VISIÓN
Acomodación: Facultad del ojo para formar una imagen nítida de un objeto que se encuentra a una distancia determinada. Se obtiene mediante el aumento o disminución del radio de corvatura del cristalino. La edad afecta negativamente esta facultad. Adaptación: Es la capacidad que tienen el ojo para ajustarse automáticamente a diferentes luminancias de los objetos. Este ajuste lo realiza la pupila en su movimiento de cierre y apertura

6

7

8 La visión es una característica personal y depende de:
La sensibilidad del ojo. Varia de un individuo a otro. Sensibilidad del ojo medio 555 nm La agudeza visual Es la facultad del ojo para distinguir pequeños objetos muy próximos entre si El campo Visual Es la parte del entorno que se percibe con los ojos cuando éstos y la cabeza permanecen quietos

9 Agudeza visual Es la facultad del ojo para distinguir pequeños objetos muy próximos entre si y está influenciada por diferentes factores siendo los principales La edad La luminancia El contraste El color de la luz

10

11 Campo visual A efectos de mejor percepción el campo visual lo podemos dividir en tres partes: Campo de visión neta: visión precisa Campo medio: se aprecian fuertes contrastes y movimientos Campo periférico: se distinguen los objetos si se mueven

12 Factores que influyen en la visión
El nivel de iluminación El contraste Las sombras Los deslumbramientos El ambiente cromático

13 dianes

14 MAGNITUDES Y UNIDADES LUMINOSAS
Flujo luminoso La energía transformada por los focos luminosos no toda se utiliza para la producción de luz. Una parte de la energía eléctrica que consumen las lámparas incandescentes se transforma en energía radiante de la que solo una pequeña parte es percibida por el ojo en forma de luz y el resto se pierde en calor. A la energía radiante de una fuente de luz que produce una sensación luminosa se le denomina flujo luminoso (f) y su unidad el lumen (lm). Esta magnitud es propia de las características de la lámpara y es un dato que da el fabricante.

15

16

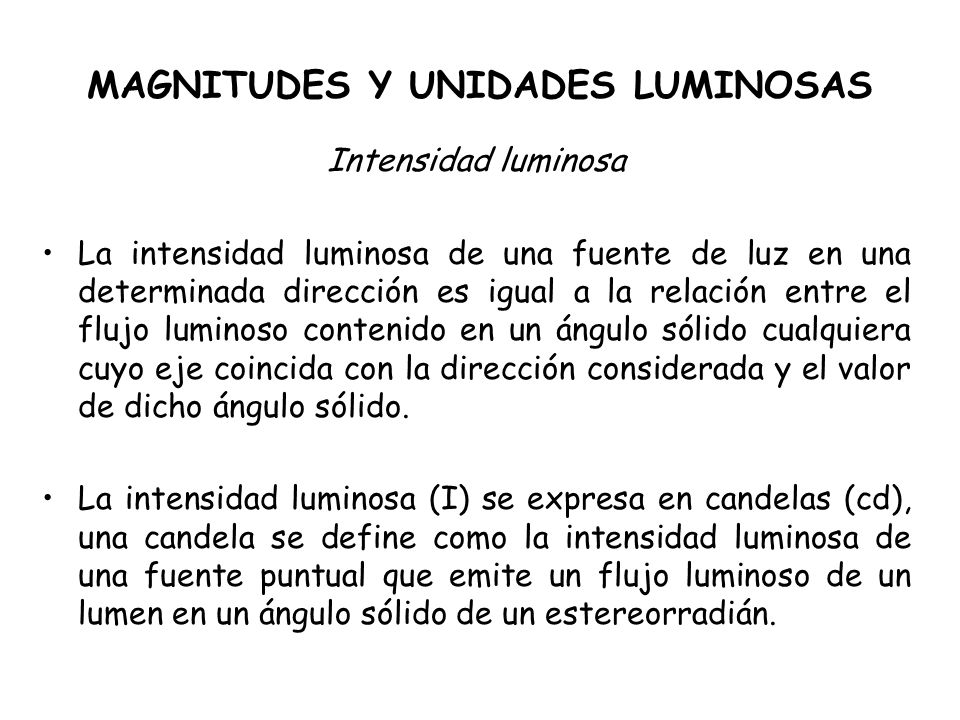

17 MAGNITUDES Y UNIDADES LUMINOSAS
Intensidad luminosa La intensidad luminosa de una fuente de luz en una determinada dirección es igual a la relación entre el flujo luminoso contenido en un ángulo sólido cualquiera cuyo eje coincida con la dirección considerada y el valor de dicho ángulo sólido. La intensidad luminosa (I) se expresa en candelas (cd), una candela se define como la intensidad luminosa de una fuente puntual que emite un flujo luminoso de un lumen en un ángulo sólido de un estereorradián.

18 ángulo sólido

19 MAGNITUDES Y UNIDADES LUMINOSAS
Iluminancia o nivel de iluminación De una superficie es la relación entre el flujo luminoso que recibe la superficie y su extensión. Se representa por la letra E y su unidad es el lux que se define como la iluminancia de una superficie de 1m2 que recibe un flujo luminoso de 1 lumen uniformemente repartido.

20 MAGNITUDES Y UNIDADES LUMINOSAS
Luminancia Se conoce como luminancia de una fuente en una dirección dada la relación entre la intensidad luminosa (I) en dicha dirección y el área de la superficie aparente (S’) para un observador situado en la mencionada dirección. El área aparente es la proyección de la superficie sobre un plano perpendicular a la dirección determinada. S’ = S x cos  L = I/S’ L = La unidad de luminancia es la candela por metro cuadrado, o por centímetro cuadrado que se emplea para fuentes de alta luminancia.

21

22

23

24

25

26 Entre la tarea visual y la superficie de trabajo 3:1
Las máximas relaciones de luminancia admisibles en el campo visual del observador al objeto de evitar deslumbramientos son: Entre la tarea visual y la superficie de trabajo 3:1 Entre la tarea visual y el espacio circundante 10:1

27

28

29

30

31

32

33 Medida niveles de iluminación
RD A la altura que se realice la tarea Zonas de uso general a 85 cm Anivel de suelo en vías de circulación

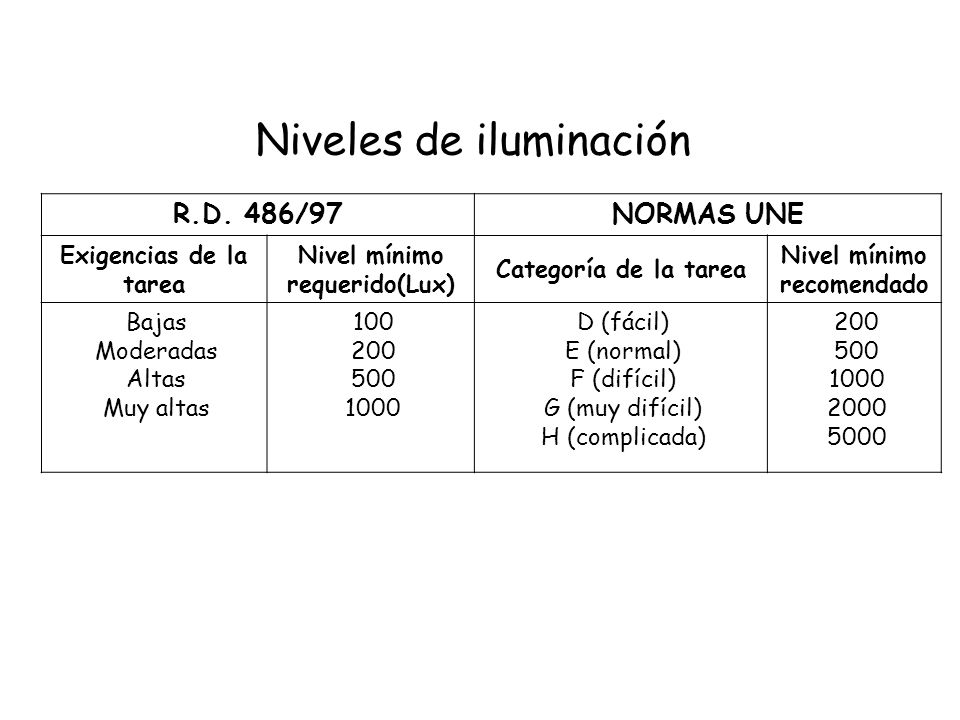

34 Nivel mínimo requerido(Lux) Nivel mínimo recomendado
Niveles de iluminación R.D. 486/97 NORMAS UNE Exigencias de la tarea Nivel mínimo requerido(Lux) Categoría de la tarea Nivel mínimo recomendado Bajas Moderadas Altas Muy altas 100 200 500 1000 D (fácil) E (normal) F (difícil) G (muy difícil) H (complicada) 2000 5000

35 RD 486.97 Distribución uniforme
Niveles y contrastes de luminancia adecuados Evitar variaciones bruscas de luminancia dentro de la zona de operación Evitar deslumbramientos Evitar intermitencias y efectos estroboscópicos

36

37

38

39

40

41 Alumbrados especiales
Fallo de los alumbrados normales Impide o dificulta la evacuación en caso de emergencia Puede producir pánico en situaciones no catastróficas Puede propiciar accidentes en procesos productivos con riesgo Irrumpe la actividad. Consecuencias graves para personas en asistencia sanitaria, perdidas económicas importantes en determinados procesos

42 Alumbrados especiales
Fuentes propias de energía: Una batería de acumuladores Un grupo electrógeno con arranque automát42ico Aparatos autónomos automáticos UNE incandescencia UNE fluorescencia

43 Alumbrados especiales
Deben responder a : Fallo de suministros exteriores Disparo de protecciones interiores

44 Alumbrados especiales
Donde? Cada planta de un edificio Sectores de alumbrado que pudiera afectar una vía de evacuación Cada cuadro eléctrico y sus accesos Cada camerín de ascensor Cada quirófano o UCI Cada comedor cada sala de baile o espectáculos Cada local de reunión Cada área de proceso productivo con riesgo. etc.
