TEMA 2: LA UNIÓN P-N Mª Dolores Borrás Talavera
2
El diodo ideal Ecuación característica de un diodo Característica estática de un diodo El diodo real Circuito equivalente linealizado de un diodo
3
Fuente de corriente cte
RECTAS CARACTERÍSTICAS DE ELEMENTOS COMUNES V I Abierto (R = ∞) V I Corto (R = 0) V I Resistencia (R) I V Fuente de corriente cte V I Fuente de tensión cte V
4

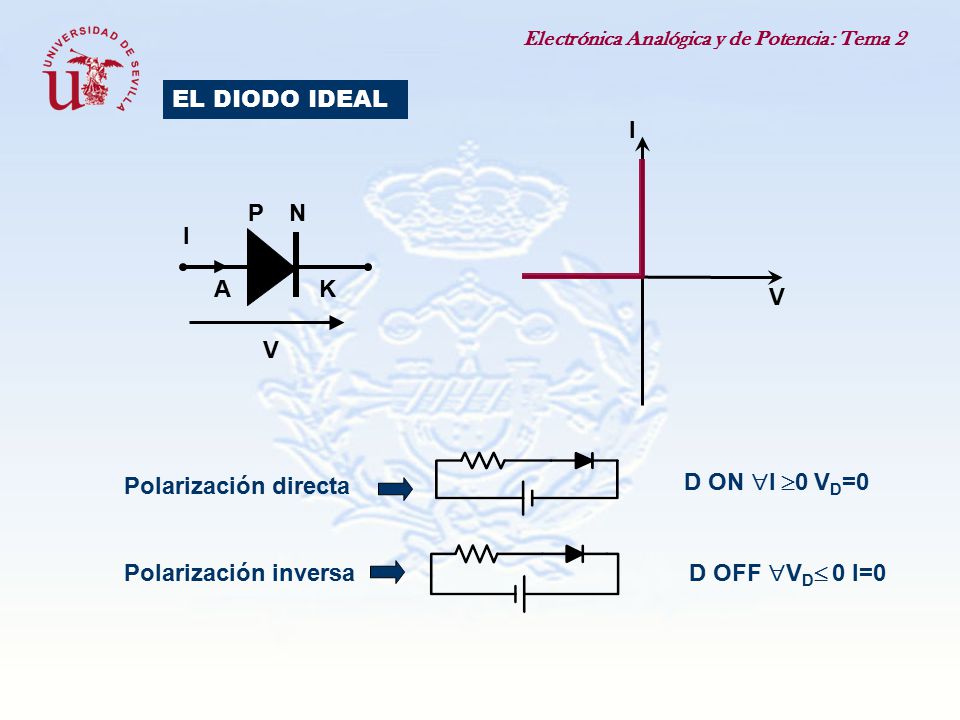

EL DIODO IDEAL I V P N I A K V Polarización directa D ON I 0 VD=0 Polarización inversa D OFF VD 0 I=0
5
V IS ECUACIÓN CARACTERÍSTICA DE UN DIODO

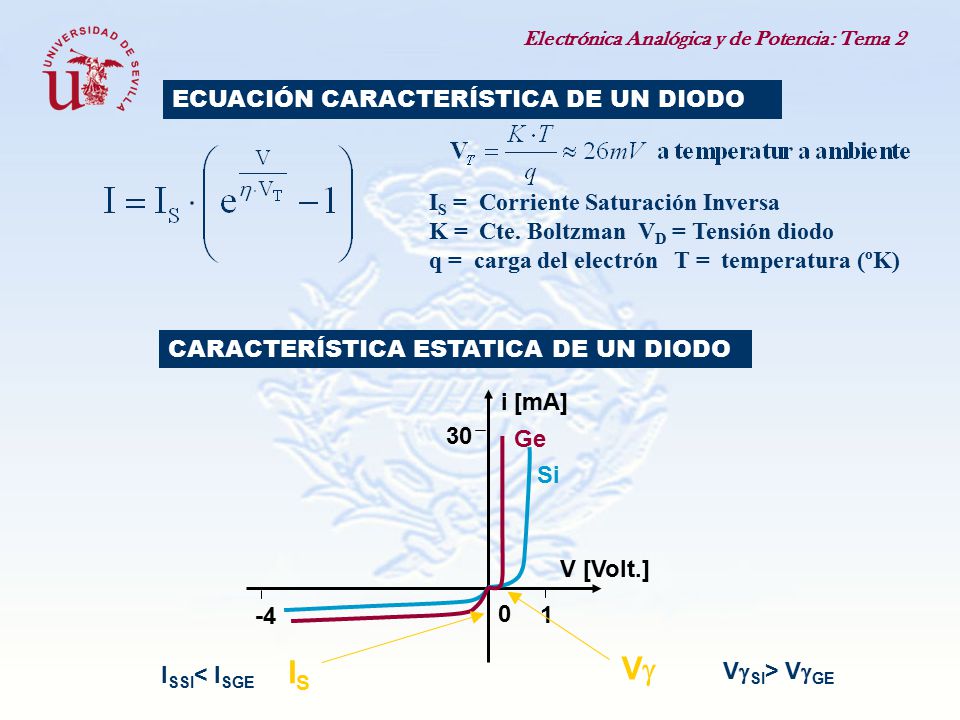

IS = Corriente Saturación Inversa K = Cte. Boltzman VD = Tensión diodo q = carga del electrón T = temperatura (ºK) CARACTERÍSTICA ESTATICA DE UN DIODO 1 -4 30 i [mA] V [Volt.] Ge Si V IS VSI> VGE ISSI< ISGE
6
CIRCUITO EQUIVALENTE LINEALIZADO DE UN DIODO

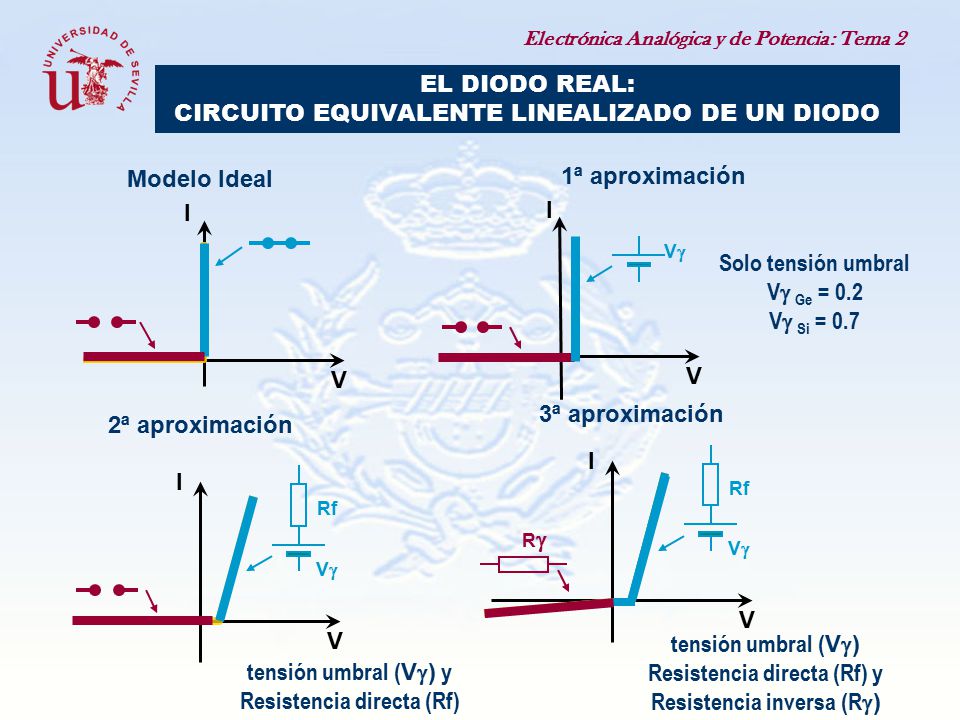

EL DIODO REAL: CIRCUITO EQUIVALENTE LINEALIZADO DE UN DIODO Modelo Ideal 1ª aproximación I I V V Solo tensión umbral V Ge = 0.2 V Si = 0.7 V 3ª aproximación 2ª aproximación I V V Rf I V V Rf R tensión umbral (V) Resistencia directa (Rf) y Resistencia inversa (R) tensión umbral (V) y Resistencia directa (Rf)
