1 AMPLIFICADORES DE SEÑAL PARA: CELULAR Y NEXTEL
BIENVENIDOS

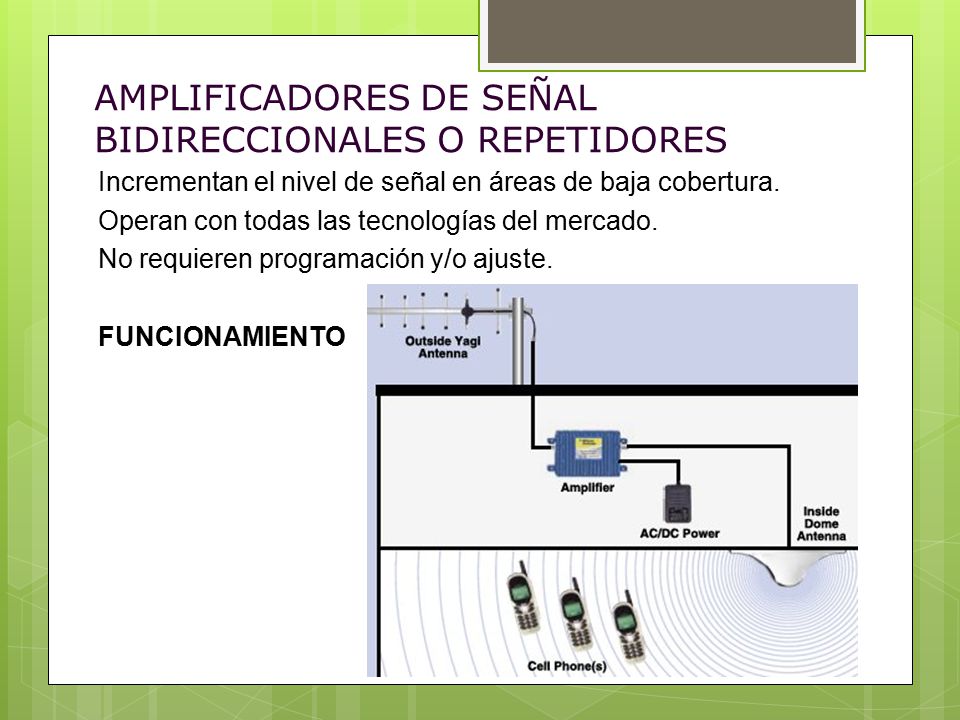

2 AMPLIFICADORES DE SEÑAL BIDIRECCIONALES O REPETIDORES
Incrementan el nivel de señal en áreas de baja cobertura. Operan con todas las tecnologías del mercado. No requieren programación y/o ajuste. FUNCIONAMIENTO

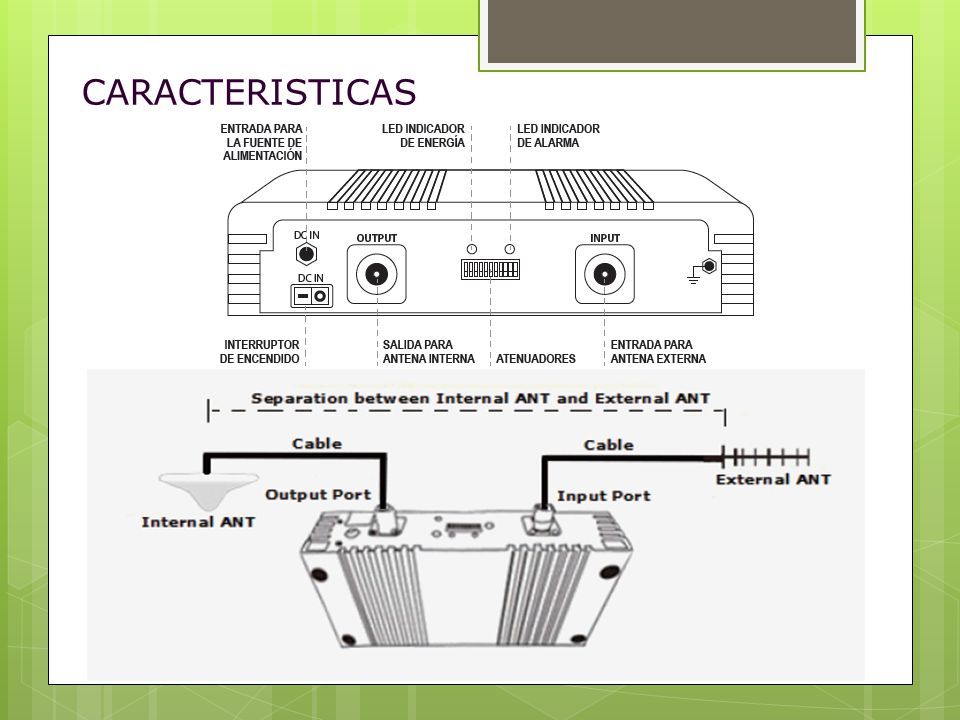

3 CARACTERISTICAS

4 CARACTERISTICAS

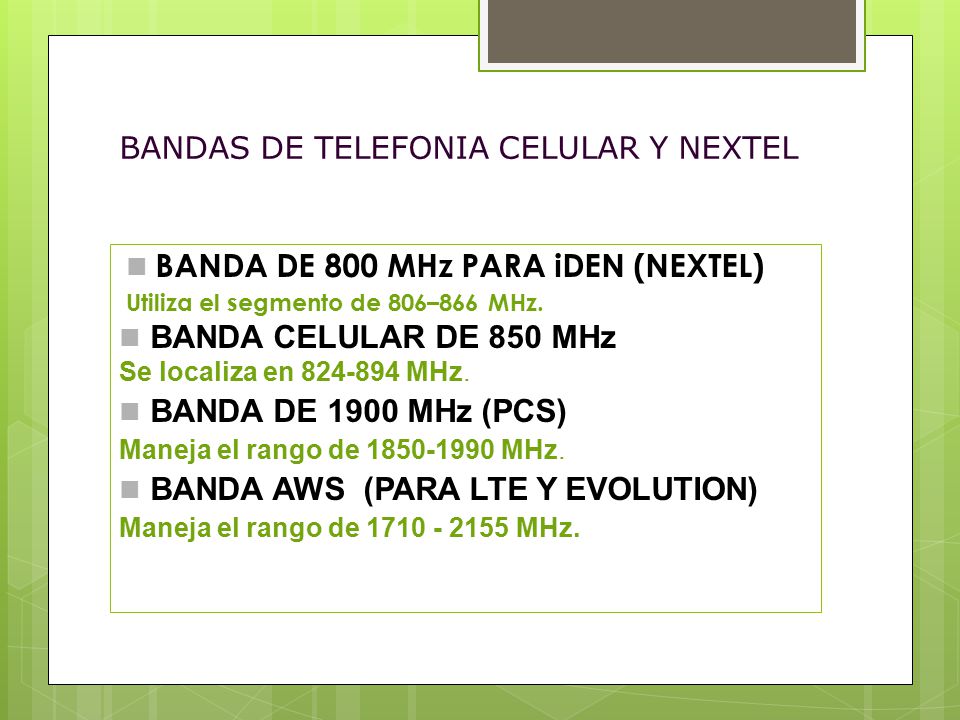

5 BANDAS DE TELEFONIA CELULAR Y NEXTEL
BANDA DE 800 MHz PARA iDEN (NEXTEL) Utiliza el segmento de 806–866 MHz. BANDA CELULAR DE 850 MHz Se localiza en MHz. BANDA DE 1900 MHz (PCS) Maneja el rango de MHz. BANDA AWS (PARA LTE Y EVOLUTION) Maneja el rango de MHz.

6 TELEFONIA CELULAR Y NEXTEL
GENERACIONES Y TECNOLOGIAS Generaciones: 2G, 3G y 4G Tecnologías: GSM, iDEN, UMTS, LTE, EVOLUTION, ETC. Las tecnologías pueden operar en cualquier banda. Por ejemplo: GSM en 850 MHz ó GSM en 1900 MHz. 3G en 850 MHz ó 3G en 1900 MHz. Existe una confusión en base a la “Banda de GSM” y la “Banda de 3G”.

7 CLASIFICACION DE AMPLIFICADORES
PARA MÓVIL

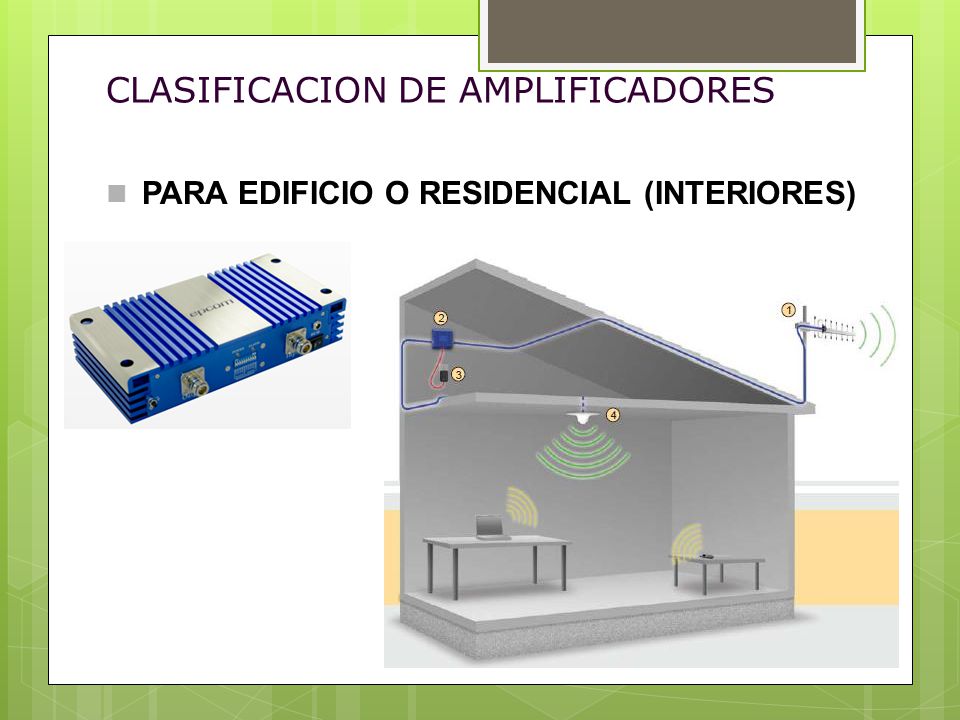

8 CLASIFICACION DE AMPLIFICADORES
PARA EDIFICIO O RESIDENCIAL (INTERIORES)

9 CLASIFICACION DE AMPLIFICADORES
PARA EXTERIOR

10 FACIL INSTALACION

11 COTIZACION DE UN AMPLIFICADOR PARA MOVIL
Versión para Nextel (40 dB). Versión Doble Banda para Celular (40 dB). Solo se requiere una Antena Externa, los demás accesorios de instalación están incluidos. o 1-EPMSII08

12 COTIZACION DE UN AMPLIFICADOR PARA EDIFICIO O RESIDENCIAL
1.- Quien es el operador del servicio? a).- Telcel b).- Movistar c).- Nextel d).- Ambos

13 COTIZACION DE UN AMPLIFICADOR PARA EDIFICIO O RESIDENCIAL
2.- En que banda opera el servicio? a).- Nextel: iDEN:800 MHz Evolution: 1700 MHz y 2100 MHz b).- Celular: 850 MHz y 1900 MHz (2G y 3G) c).- 4G de Telcel: 1700/2100 MHz En el caso de Telcel, 3G opera en 850 MHz y LTE (4G) opera en 1700/2100 MHz en todo el país.

14 COTIZACION DE UN AMPLIFICADOR PARA EDIFICIO O RESIDENCIAL
2.- En que banda opera el servicio? La aplicación Cell Band para Blackberry permite determinar: Banda de Operación. Intensidad de Señal. En un iPhone se teclea *3001#12345#* y presionas llamar. >UMTS Cell environment >UMTS RR info. En la página: niviuk.free.fr

15 COTIZACION DE UN AMPLIFICADOR PARA EDIFICIO O RESIDENCIAL
3.- Existe señal en el punto donde se instalará el amplificador? Debe existir un nivel determinado de señal (-100 dBm) en el exterior (Addressing). Efectuar una llamada o verificar que el teléfono se enlaza a la red.

16 COTIZACION DE UN AMPLIFICADOR PARA EDIFICIO O RESIDENCIAL
5.- Cobertura requerida? De acuerdo a la cobertura requerida se selecciona un amplificador: Para áreas de 500m2 (25 x 25m): Amplificadores de 50 dB. Para áreas de 2500 m2 (50 x 50 m) y/o con señal débil en el exterior: Amplificadores de 60 dB o mayor ganancia. Para distribuir señal a más de una habitación u oficina: Amplificadores de 60 dB o mayor ganancia.

17 COTIZACION DE UN AMPLIFICADOR PARA EDIFICIO O RESIDENCIAL
1-EPMICRO08 1-CRDYAS0809 2-Tramos de Cable 9913, RF400 o CNT400 4-RFN10021SI 1-CROCA08253 o CRDPA08258

18 COTIZACION DE UN AMPLIFICADOR PARA EDIFICIO O RESIDENCIAL
Doble Banda 1-EPSIG0819 1-CRDLP0819 2-Tramos de Cable 9913, RF400 o CNT400 4-RFN10021SI 1-CROCA08253 o CRDPA08258

19 COTIZACION DE UN AMPLIFICADOR PARA EDIFICIO O RESIDENCIAL
Triple Banda 1-EPDICP0819 1-CRDLP0819 1-CRDYAS0809 3-SN40ON--- 1-CRPC08253C3B 2-Tramos de Cable 9913, RF400 o CNT400 4-RFN10021SI 1-CROCA08253 o CRDPA08258

20 INSTALACION DE AMPLIFICADORES PARA EDIFICIO
Antena de Servicio (Interna) Encontrar el punto que brinde la mayor cobertura. Para áreas cuadradas, se puede utilizar una antena tipo Domo Omnidireccional. Se instala en el techo.

21 INSTALACION DE AMPLIFICADORES PARA EDIFICIO
2.- Antena de cobertura Para áreas rectangulares, se recomienda una antena tipo Panel Sectorial (apertura promedio: 65°). Se instala en la pared.

22 INSTALACION DE AMPLIFICADORES PARA EDIFICIO
4.- Cable coaxial Se debe utilizar cable tipo RG-8 o Heliax. No se recomienda cable RG-58, ni conectores Tipo UHF (PL259). Estos sistemas operan a 50 Ohms, por lo tanto, estrictamente prohibido utilizar cables para CCTV de 75 Ohms ú otra impedancia (RG-6, RG-59,etc.)

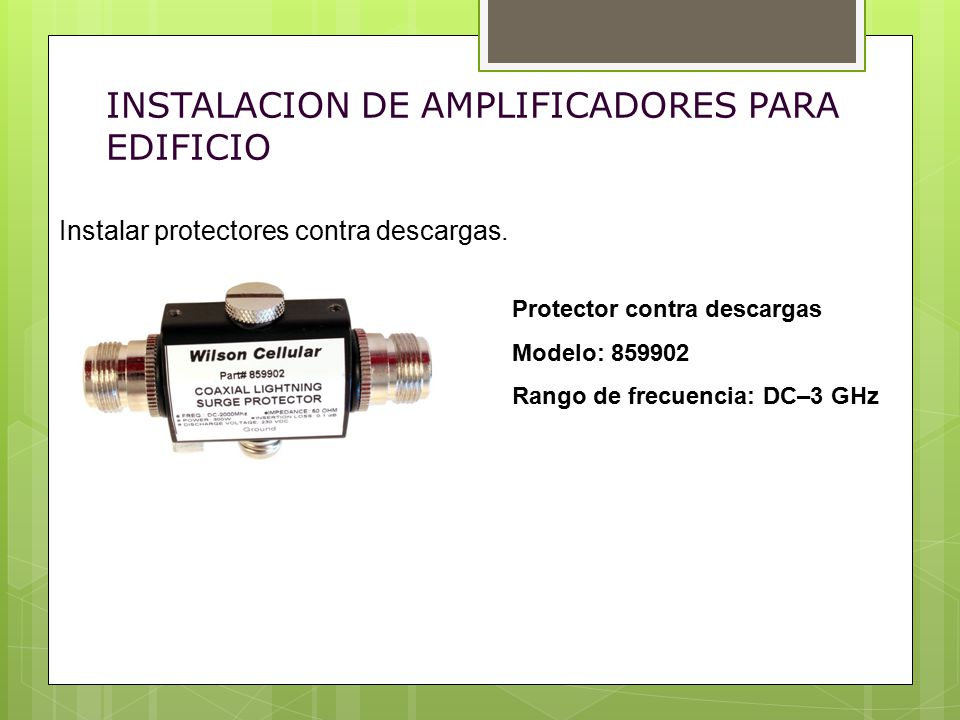

23 INSTALACION DE AMPLIFICADORES PARA EDIFICIO
Instalar protectores contra descargas. Protector contra descargas Modelo: Rango de frecuencia: DC–3 GHz

24 DISTRIBUCION DE SEÑAL Antena de Servicio (Interna)
Se colocan varias antenas para distribuir la señal de acuerdo a la estructura del edificio y requerimientos de cobertura.

25 DISTRIBUCION DE SEÑAL Divisor (Splitter):
Proporciona dos salidas de señal con el mismo nivel. - 83 dBm Modelo: Rango: 800 / 1900 MHz - 80 dBm - 83 dBm

26 DISTRIBUCION DE SEÑAL Separador (Tap):
Proporciona dos salidas con niveles distintos con el fin de que la señal que llega a las antenas sea uniforme. - 81.5dBm Modelo: Rango: 800 / 1900 MHz - 80dBm - 86dBm

27 AMPLIFICADORES PARA EXTERIOR
El principio de operación es similar a los Amplificadores de Edificio. Sin embargo, las condiciones y requisitos para su correcto desempeño son muy diferentes. Disponibles para Nextel, Celular en 850 y 1900 MHz.

28 AMPLIFICADORES PARA EXTERIOR
Requisitos Iniciales para Cotizar e Instalar el sistema: 1.- Determinar de forma práctica la Banda en que se recibe el servicio, de preferencia con Cell Band. 2.- Obtener las coordenadas del sitio de instalación y las del centro de la población o área a cubrir. 3.- Garantizar la no saturación de la Radio Base. 4.- Línea de Vista entre Antena Donadora - Radio Base. 5.- Intensidad de Señal en Antena Donadora: ≥ 80 dBm (de preferencia -70 dBm. Contactar con personal de Ingeniería del operador en caso de tener señales bajas (menores a -85 dBm). Recordar que “Señales Pobres = Coberturas Pobres”. 6.- El ángulo entre la Antena Donadora y de Servicio debe ser mayor a 90 grados, de preferencia 180 grados (back to back). 7.- Fuente Estable de Alimentación: Vca. 8.- Sistema de Protección Contra Descargas.

29 ¿PREGUNTAS?
