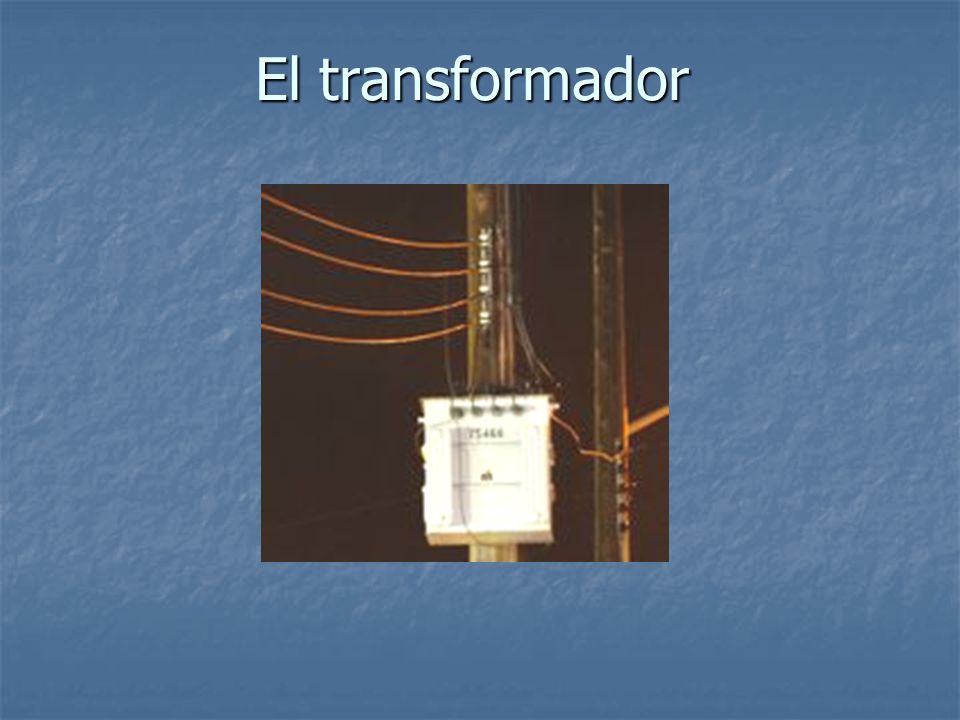

El transformador
2
¿Qué es? Máquina eléctrica que permite aumentar o disminuir el voltaje o tensión en un circuito eléctrico de corriente alterna, manteniendo la frecuencia.
3

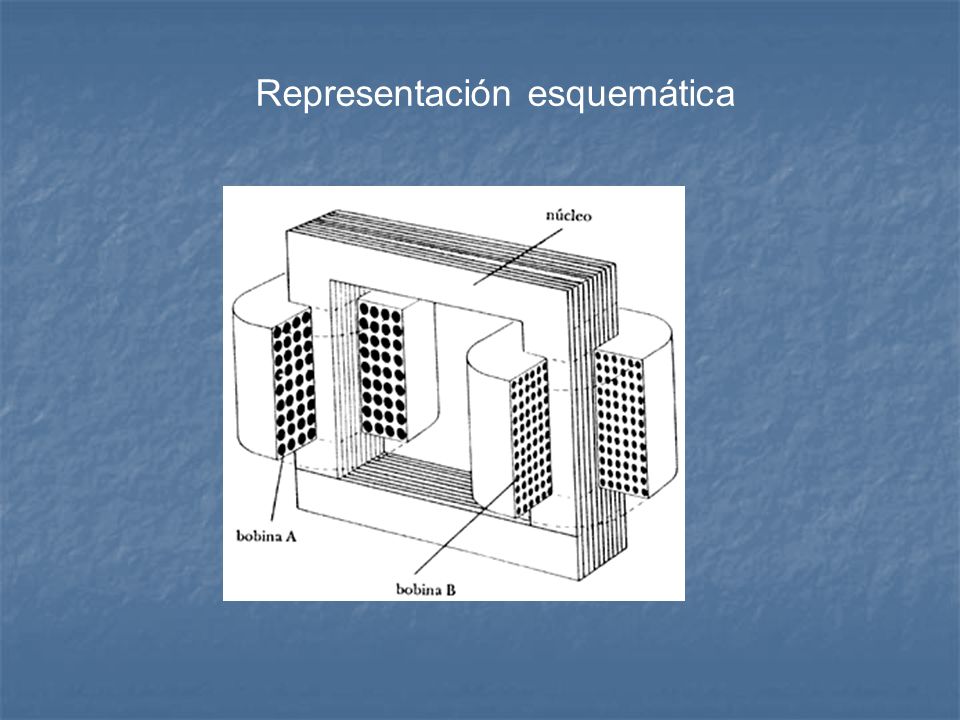

Representación esquemática
4

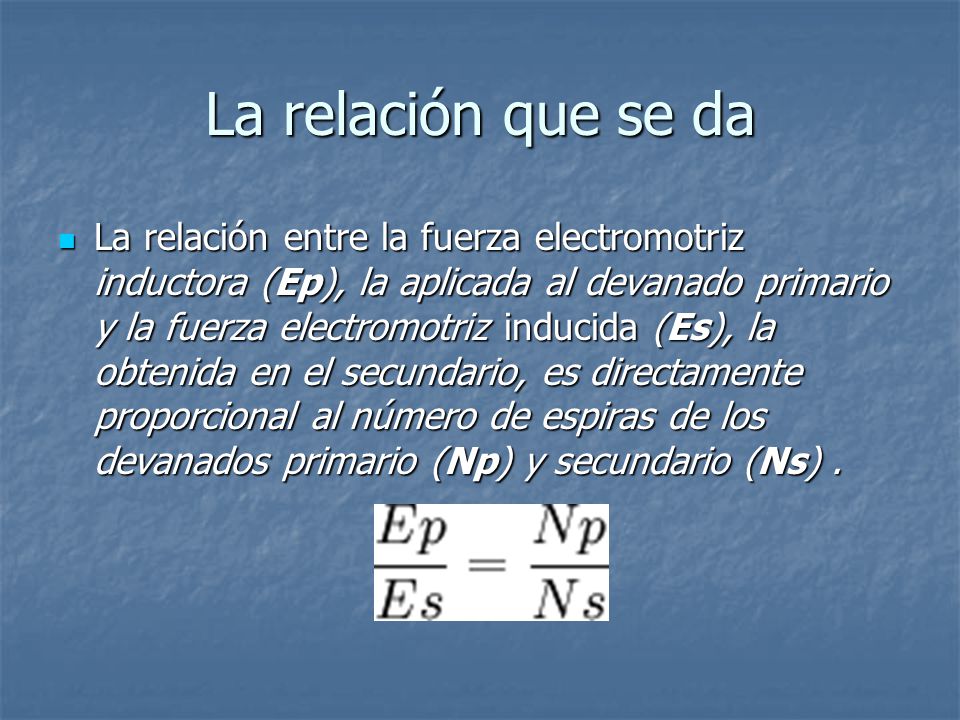

La relación que se da La relación entre la fuerza electromotriz inductora (Ep), la aplicada al devanado primario y la fuerza electromotriz inducida (Es), la obtenida en el secundario, es directamente proporcional al número de espiras de los devanados primario (Np) y secundario (Ns) .
5

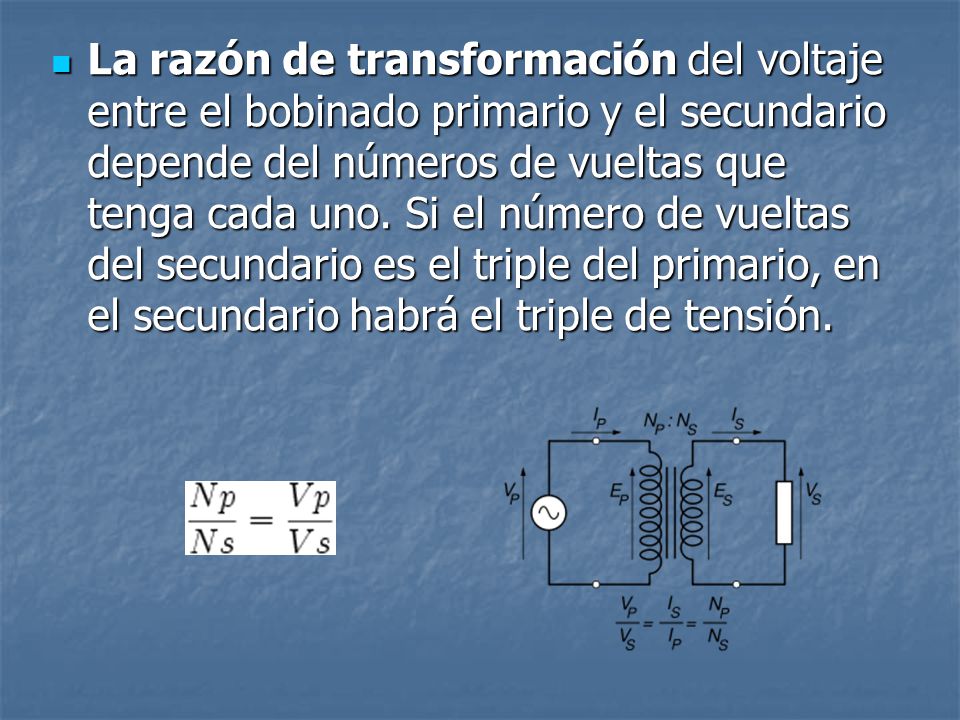

La razón de transformación del voltaje entre el bobinado primario y el secundario depende del números de vueltas que tenga cada uno. Si el número de vueltas del secundario es el triple del primario, en el secundario habrá el triple de tensión.
6

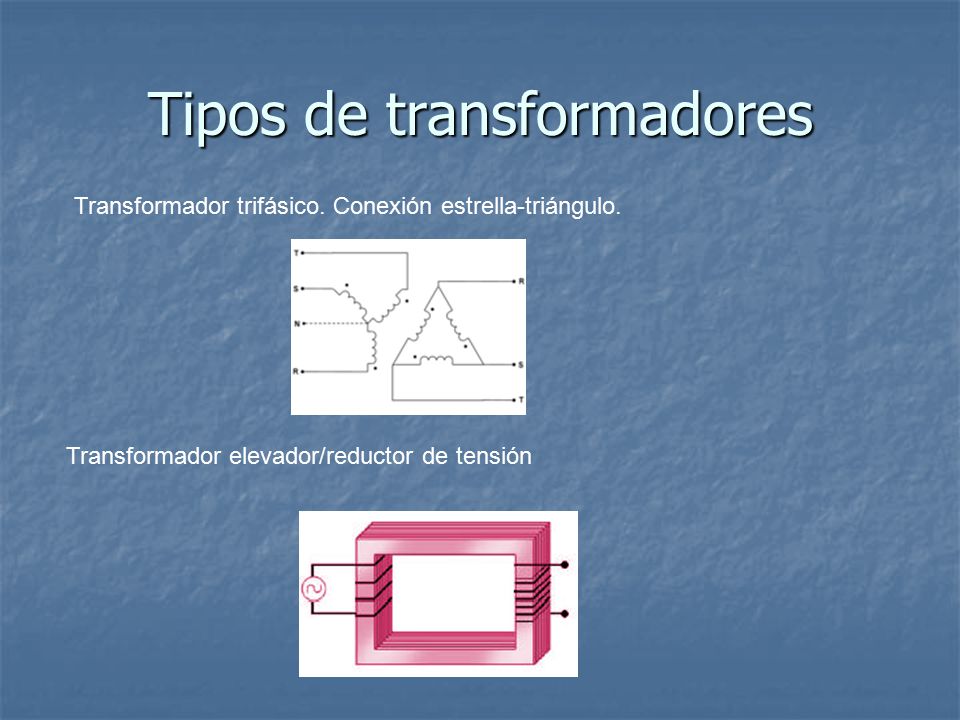

Tipos de transformadores
Transformador trifásico. Conexión estrella-triángulo. Transformador elevador/reductor de tensión
7

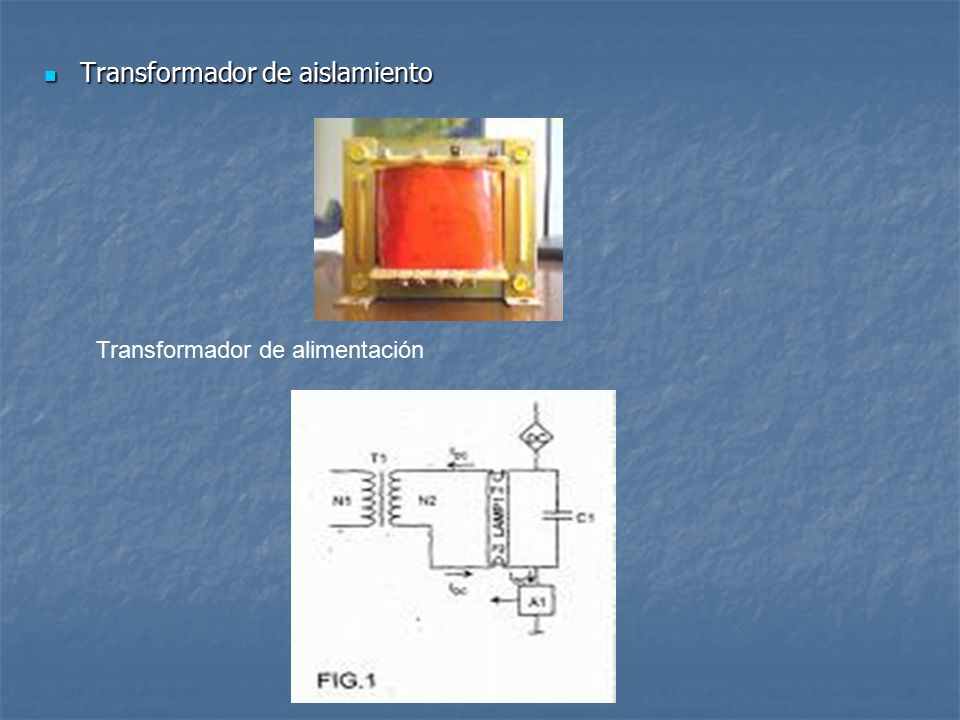

Transformador de aislamiento
Transformador de alimentación
8

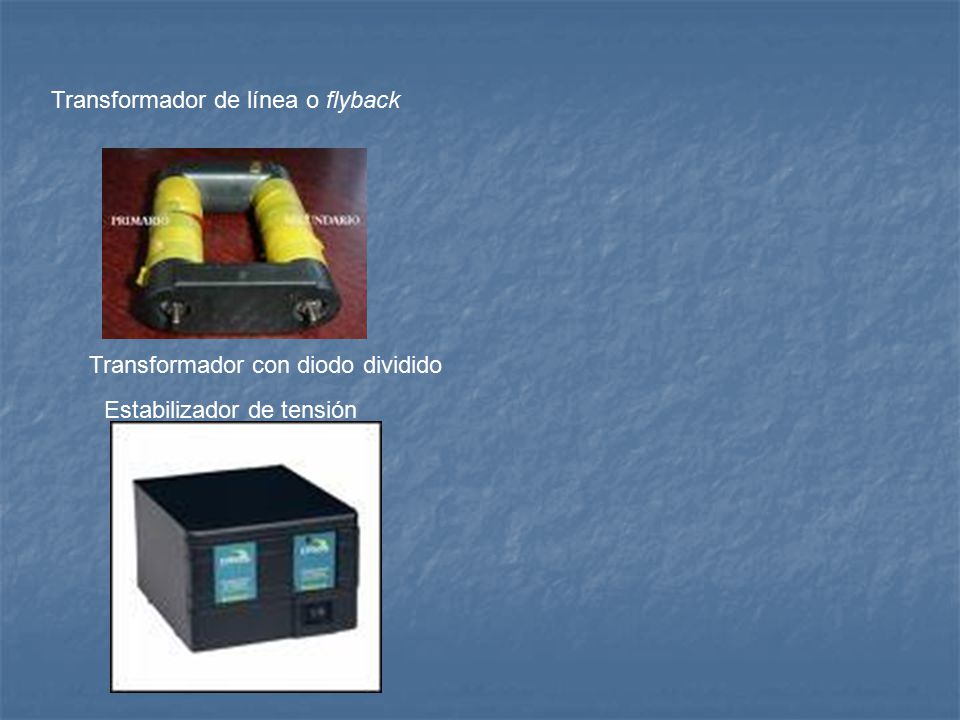

Transformador de línea o flyback
Transformador con diodo dividido Estabilizador de tensión
9

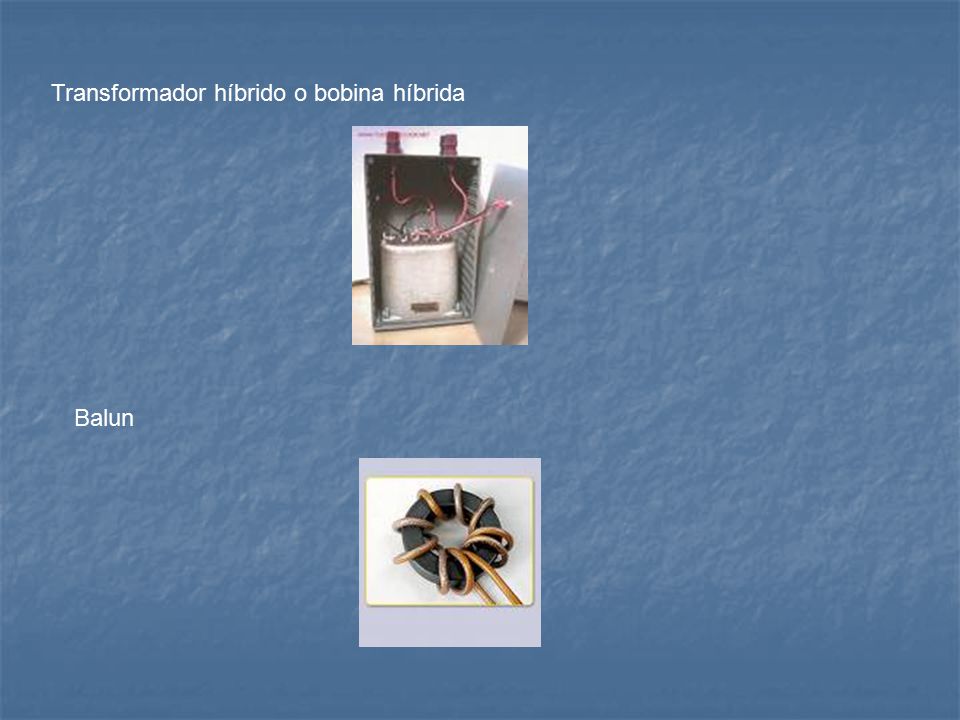

Transformador híbrido o bobina híbrida
Balun
10
Representación esquemática
11

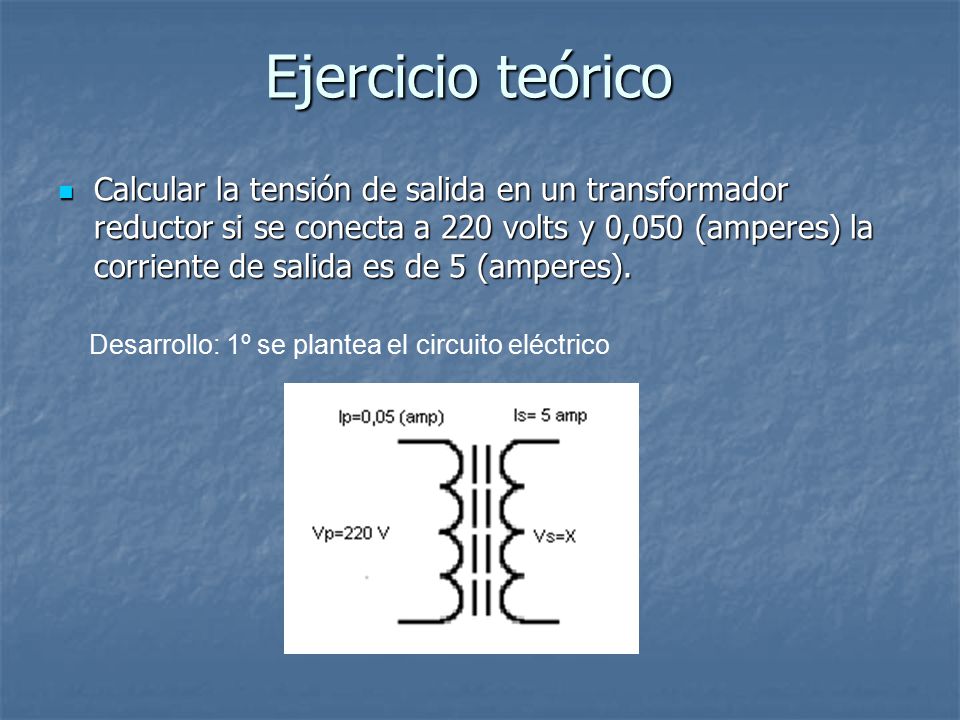

Ejercicio teórico Calcular la tensión de salida en un transformador reductor si se conecta a 220 volts y 0,050 (amperes) la corriente de salida es de 5 (amperes). Desarrollo: 1º se plantea el circuito eléctrico
12
2º paso Vp • Ip = Vs • Is Vp • Ip = X • Is
13

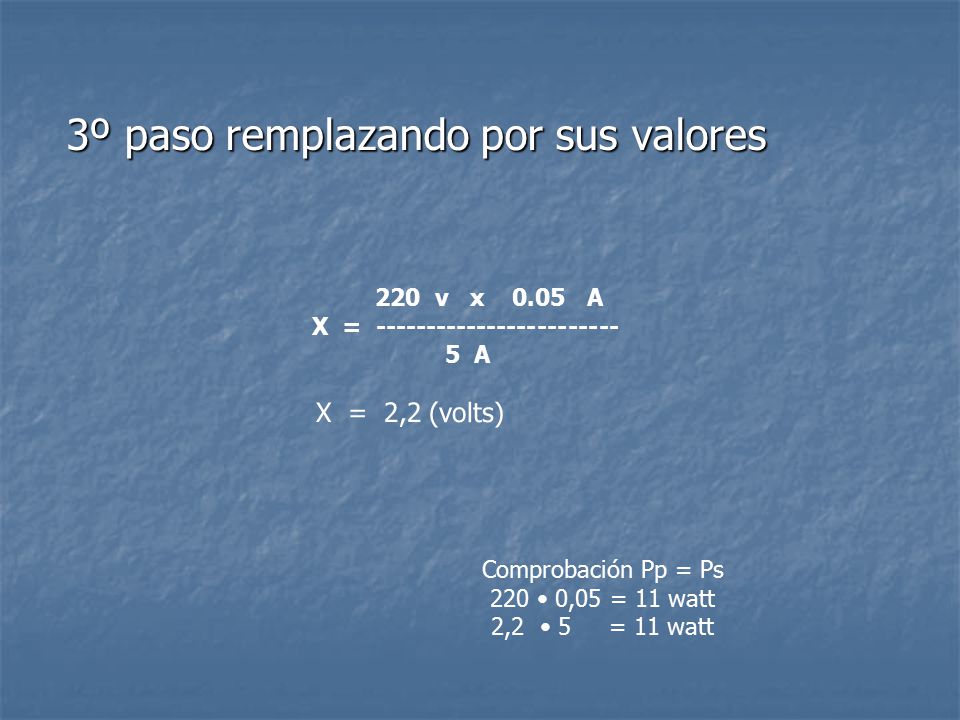

3º paso remplazando por sus valores
220 v x A X = 5 A X = 2,2 (volts) Comprobación Pp = Ps 220 • 0,05 = 11 watt 2,2 • = 11 watt
14
Integrantes: Diego ovando Ignacio Díaz 2do.Año A
