1 1 J.F.A. Máquinas asíncronas Jesús Fraile Ardanuy Área de Ingeniería Eléctrica Dpto. de Ingeniería Civil: Hidráulica y Energética. ETSI Caminos, Canales y Puertos Universidad Politécnica de Madrid

2 J.F.A. 2 Introducción Campo giratorio (Teorema Ferraris) 1888 Motores bifásicos –Ferraris –Tesla

3 J.F.A. 3 Introducción (II) Westinghouse compra patente Tesla. Primeros motores bifásicos comerciales Dobrowolsky (AEG) MOTOR ASÍNCRONO TRIFÁSICO. –Rotor en JAULA DE ARDILLA. –1893 Doble Jaula de ardilla.

4 J.F.A. 4 Introducción (III) Máquina de INDUCCIÓN –La corriente que circula por un devanado (el rotor) se debe a la fem inducida por la acción del flujo del otro devanado (estátor) Máquina ASÍNCRONA –Gira a una velocidad inferior a la de sincronismo de la red.

5 J.F.A. 5 Introducción (IV) Simple. Robusta. Poco mantenimiento. 80% de los motores son asíncronos. Inconvenientes: –Regulación de velocidad.

6 J.F.A. 6 Aspectos Constructivos

7 J.F.A. 7 Aspectos Constructivos (II)

8 J.F.A. 8 Aspectos constructivos (III) ESTATOR: Apilamiento de chapas de acero. Ranuras para los devanados. Devanados desfasados 120º eléctricos. Alimentado por corrientes trifásicas. Se obtiene un: FLUJO GIRATORIO DE AMPLITUD CONSTANTE

9 J.F.A. 9 Aspectos constructivos (IV)

10 J.F.A. 10 Aspectos Constructivos (V) ROTOR: Chapas apiladas. JAULA de ARDILLA: –Conductores de Aluminio cortocircuitados por los extremos. DEVANADO: –Arrollamiento trifásico: Un lado en ESTRELLA. El otro conectado a unos ANILLOS.

11 J.F.A. 11 Aspectos constructivos (VI) ROTOR: JAULA DE ARDILLADEVANADO (anillos)

12 J.F.A. 12 Aspectos Constructivos (VII) CAJA DE BORNES

13 J.F.A. 13 Aspectos constructivos (VIII) Los devanados del estátor se conectan en: ESTRELLATRIÁNGULO

14 J.F.A. 14 Aspectos Constructivos (IX) Conexión ESTRELLA (Mayor tensión) Conexión TRIÁNGULO (Menor tensión)

15 J.F.A. 15 Principio de funcionamiento 3 tensiones corrientes trifásicas (f 1 ) Campo magnético giratorio de amplitud constante. Velocidad de SINCRONISMO

16 J.F.A. 16 Principio de funcionamiento (II) Generación de un campo magnético giratorio.

17 J.F.A. 17 Principio de funcionamiento (III) Desarrollando los devanados del estátor: Instante T 1 NNN SSS Número de pares de polos, p=3

18 J.F.A. 18 Principio de funcionamiento (IV) El flujo giratorio atraviesa las espiras del rotor. Se inducen unas f.e.m.s. Como están cortocircuitados, aparecen corrientes en el rotor que reaccionan con el flujo del estátor.

19 J.F.A. 19 Principio de funcionamiento (V) Al circular corriente por el rotor Aparece una fuerza sobre el conductor.

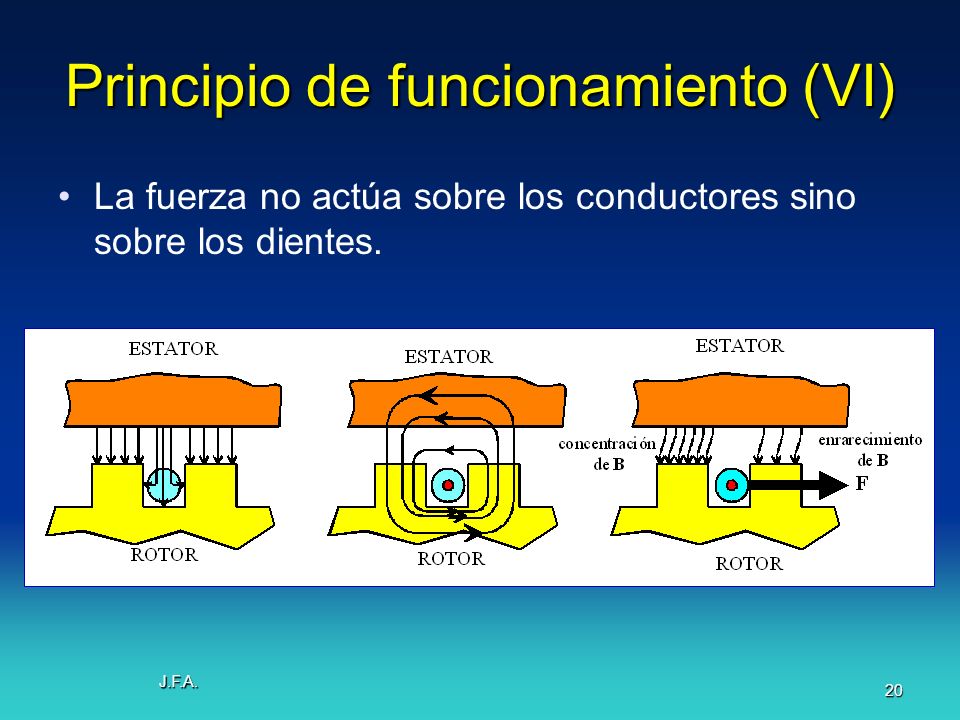

20 J.F.A. 20 Principio de funcionamiento (VI) La fuerza no actúa sobre los conductores sino sobre los dientes.

21 J.F.A. 21 Principio de funcionamiento (VII) Si la velocidad se aproxima a n 1 –Menor es la f.e.m. en el rotor. –Menor es la corriente inducida. –Menor es la fuerza. –Menor es el par motor. …..La máquina se frena. NUNCA SUPERA LA VELOCIDAD DE SINCRONISMO n 1

22 J.F.A. 22 Deslizamiento A plena carga: 3-8%

23 J.F.A. 23 Circuito equivalente. Rotor Parado Se comporta igual que un transformador. DIFERENCIA: La inducción se produce por un campo magnético de amplitud constante y giratorio en el espacio (fem de movimiento) En el trafo, la fem se produce por un campo magnético alternativo fijo en el espacio (fem de transformación)

24 J.F.A. 24 Rotor Parado f.e.m. inducida en el ROTOR f.e.m. inducida en el ESTATOR Velocidad = 0, deslizamiento, s=1 Similar a un TRANSFORMADOR con el primario en el estátor y el secundario en el rotor.

25 J.F.A. 25 Circuito equivalente. Rotor girando La frecuencia del rotor depende del deslizamiento, s

26 J.F.A. 26 Rotor girando Velocidad del campo giratorio creado por el rotor (mismo número de polos que el estátor) f.e.m. inducida en el ROTOR Velocidad del campo giratorio del rotor, referencia externa (n 2 +n):

27 J.F.A. 27 Rotor girando. F.m.m.
