1 Tecnología en Sistemas Integrados de Gestión
Salud Ocupacional Integrantes: Alberto Reyes Alexander Romero Junio de 2008

2 PREVENCION Y COMBATE DE INCENDIOS

3 CAUSAS DE LOS INCENDIOS

4 TEORIA DEL FUEGO FUEGO: ES UNA REACCIÓN FÍSICO-QUÍMICA CON DESPRENDIMIENTO DE LUZ Y CALOR

5 TETRAEDRO DEL FUEGO oxigeno calor combustible combustible calor
Reacción en cadena TRIANGULO DEL FUEGO TETRAHEDRO DEL FUEGO

6 COMBUSTIBLE: cualquier material sólido, líquido o gaseoso que al ser oxidado se transforma produciendo luz y calor. OXIGENO: elemento gaseoso presente en el aire, agente comburente. CALOR: es la fuente energética que lleva el combustible, hasta el punto en que ocurra la ignición. REACCION EN CADENA: implica el traspaso sucesivo de energía radiante a nivel molecular.

7 CAUSAS DE INCENDIO QUÍMICAS Por reacción de una sustancia con otra.
MECÁNICAS El fuego se genera por rozamiento o por fricción de elementos. BIOLÓGICAS Por descomposición de la materia orgánica debida al proceso de fermentación o bacterias. ELÉCTRICAS Por cortos circuitos, por sobrecarga de conductores o por electricidad estática. TÉRMICAS Por acción de una fuente de calor sobre un combustibles.

8 FORMAS DE PROPAGACION DEL FUEGO
EL FUEGO Y EL CALOR SE PROPAGAN A TRAVES DE LOS SIGUIENTES MECANISMOS: CONDUCCION: contacto directo entre dos cuerpos o entre los componentes del mismo cuerpo. CONVECCION: Transmitido por el movimiento o circulación de gases y vapores en la atmósfera. RADIACION: Desplazamiento a través de ondas caloríficas individuales que se propagan por el espacio en todas las direcciones.

9 METODOS DE EXTINCION ELIMINACION: Retirar, remover o aislar el combustible. SOFOCAMIENTO: Se presenta cuando se aísla el oxígeno. ENFRIAMIENTO: Reducción de la temperatura por debajo del punto de ignición. INHIBICION, INTERRUPCION O ROTURA PARCIAL O TOTAL DE LA REACCION EN CADENA: Se logra al utilizar productos químicos o agentes extintores que interactúan con los componentes de la combustión.

10 CLASIFICACION DE INCENDIOS
CLASE A: Producidos por combustibles sólidos tales como maderas, papel, telas, gomas, plásticos (materiales fibrosos), textiles, carbón, basuras, pulpas, cauchos. Producen cenizas, rescoldos o brasas y humos de color blanco. A

11 CLASE B: Producidos por combustibles sólidos y gaseosos como son: gasolina, kerosene, aceites, grasas, pintura, alcohol, aditivos, petróleo, lubricantes, propano, butano y metano B

12 c CLASE C: En equipos eléctricos energizados como son: máquinas, motores, transformadores, electrodomésticos, interruptores, tomas, fusibles herramientas eléctricas.

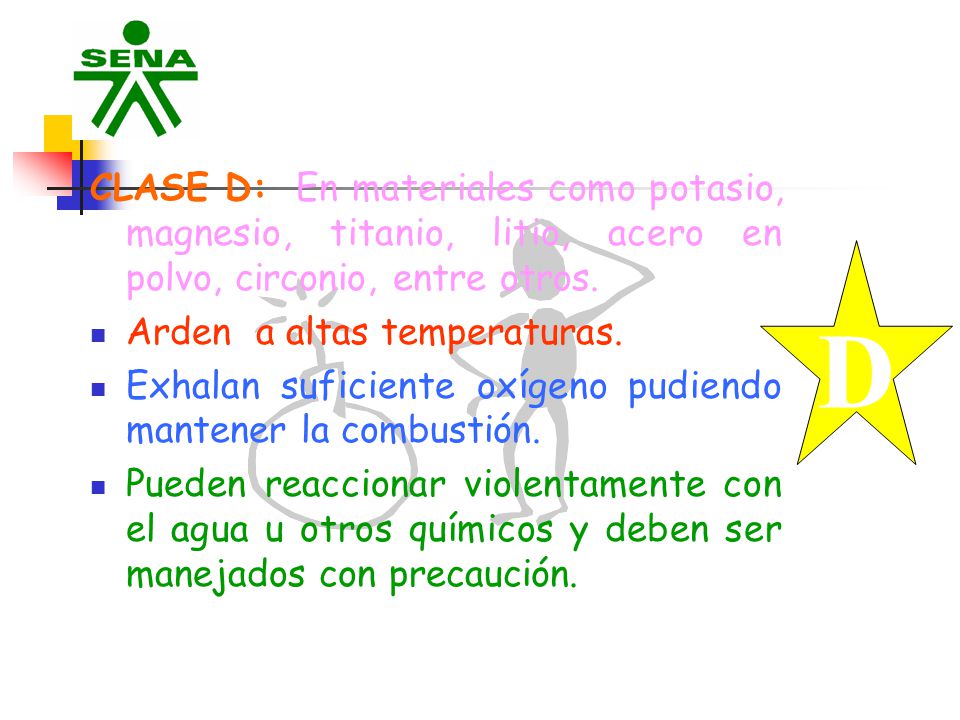

13 CLASE D: En materiales como potasio, magnesio, titanio, litio, acero en polvo, circonio, entre otros. Arden a altas temperaturas. Exhalan suficiente oxígeno pudiendo mantener la combustión. Pueden reaccionar violentamente con el agua u otros químicos y deben ser manejados con precaución. D

14 CLASE K FUEGOS EN COCINAS (aceites vegetales) QUÍMICO HÚMEDO ACETATO DE POTASIO MEZCLADO CON AGUA

15 CARACTERÍSTICAS DE LOS EQUIPOS EXTINTORES
DE AGUA A PRESION: (2,5 galones; 8 a 12 m. horizontales.) EXTINTORES DE TIPO SOFOCANTE: EXT. DE POLVO QUIMICO SECO B-C: 1,5 m. Capacidad 2, y 30 lb. para uso portátil o manual y 150 libras tipo carretilla. EXTINTOR DE BIOXIDO DE CARBONO: Capacidad 5, 10, y 20 lb. para uso manual y en 80 y 150 lb. para tipo carretilla. EXTINTOR DE POLVO POLIVALENTE A –B- C : Capacidad 5, 10, y 20 lb. para uso manual y en 80 y 150 lb. para tipo carretilla

16 CARACTERÍSTICAS DE LOS EQUIPOS EXTINTORES
AGENTES EXTINTORES LIMPIOS : agente SOLKAFLAN, No corrosivos, ni conductores de electricidad. EXTINTOR DE POLVO G-1: combinación de coque de fundición grafitado y cribado al que se le añade fosfato orgánico (Clase D) .

17 EQUIPOS DE EXTINCION DE RUEDAS Y MANUALES
RUEDAS ( Carretilla y Satélite > 50 lbs ) MANUALES ( Extintores < 50 lbs) AUTOMÁTICOS Y FIJOS REDES CON DETECTORES DE HUMO, TEMPERATURA Y SISTEMAS AUTOMÁTICOS DE EXTINCIÓN. HIDRANTES

18 PARTES DE UN EXTINTOR

19 SELECCION Y DISTRIBUCIÓN DEL EQUIPO EXTINTOR
Factores que se tienen en cuenta para la distribución de los extintores portátiles son: Severidad del peligro. El área y distribución de las instalaciones. Las clases esperadas de incendio. Distancias a recorrer para el alcance de los extintores.

20 CATEGORIAS RIESGO DE INCENDIO
LEVE: Edificaciones con materiales de baja combustibilidad y no existen facilidades para la propagación de un incendio. MODERADO: Edificaciones donde se encuentran materiales que pueden arder con relativa rapidez o producen gran cantidad de humo. ALTO: Edificaciones donde se encuentran materiales que pueden arder o se producen vapores tóxicos y/o existe la posibilidad de explosión.

21 EQUIVALENCIA EXTINTORES ÁREAS QUE PROTEGEN EN METROS2
TAMAÑO Y LOCALIZACION DE EXTINTORES POTENCIAL DE EXTINCIÓN EQUIVALENCIA EXTINTORES ÁREAS QUE PROTEGEN EN METROS2 RIESGO BAJO RIESGO MEDIO RIESGO ALTO 1 A P.Q.S. A B C de 5 Lb Solkaflan 3.7 kg 280 NO 2 A H2O de 2,5 galones P.Q.S. A B C de 10 Lb Solkaflan 9 kg 560 4 A P.Q.S. A B C de 20 Lb 840 420 5 A P.Q.S. A B C de 30 Lb 1.050 370 6 A P.Q.S. A B C de 80 Lb 10 A P.Q.S. de 150 Lb 20 A 40 A P.Q.S de 150 Lb

22 Distancia máxima a recorrer hasta el extintor
·        PARA CLASE A. . OCUPACION Riesgo Leve (Bajo) Riesgo Ordinario (Moderado) Riesgo extra (Alto) Distancia máxima a recorrer hasta el extintor 75 pies 22,7 m ·        CLASE B. Riesgo leve (Bajo) Riesgo Ordinario (Moderado) Riesgo extra (Alto) Distancia máxima a recorrer hasta el extintor 9,15 m 15,25 15,25m

23 UBICACIÓN DE LOS EXTINTORES
Una distribución uniforme ·  Fácil acceso · Estén libres de bloqueo por almacenamientos, equipos, canecas con basuras. · Estén cerca o en los caminos normales de recorrido del personal ·   Estén cerca de las puertas de entrada y salida ·   Estén libres de daños físicos potenciales ·   Fácilmente visibles ·   Estén instalados piso por piso

24 UBICACION DE EXTINTORES
1,80 mts 1,07 mts

25 UNA INSPECCIÓN PERIÓDICA DEBE INCLUIR
Que el extintor esté en el lugar asignado. Que el acceso o visibilidad al extintor no estén obstruidos. Que las instrucciones de manejo sobre el cuerpo del extintor sean legibles y estén de frente a la vista. Que no falten o estén rotos los sellos indicadores de seguridad. Determinar la carga por peso, en los casos de los extintores de CO2 y Solkaflan.

26 UNA INSPECCIÓN PERIÓDICA DEBE INCLUIR
Observar cualquier evidencia de daño físico, corrosión, escape u obstrucción en la manguera. La lectura del manómetro de presión debe estar en el rango operable Para extintores sobre ruedas se debe verificar la condición de las ruedas, llantas, vehículo, mangueras y boquilla.

27 PROCEDIMIENTO PARA USO DE EXTINTORES
Determine la naturaleza del fuego (A,B.C etc.) Seleccione el extintor adecuado Retire el pasador de seguridad Mantenga el extintor en posición vertical Apunte la boquilla hacia la base del fuego Mueva la boquilla horizontalmente de forma que cubra el área de fuego con el agente extintor.

28 Gracias por su atención!
