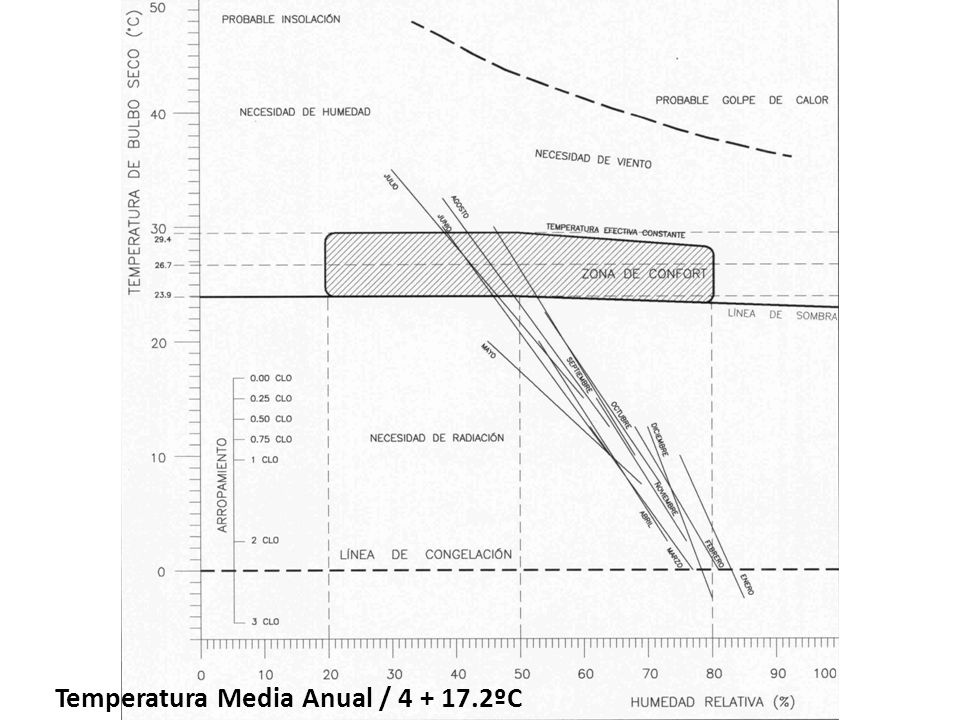

Temperatura Media Anual / ºC

Presentación del tema: "Temperatura Media Anual / ºC"— Transcripción de la presentación:

1 Temperatura Media Anual / 4 + 17.2ºC

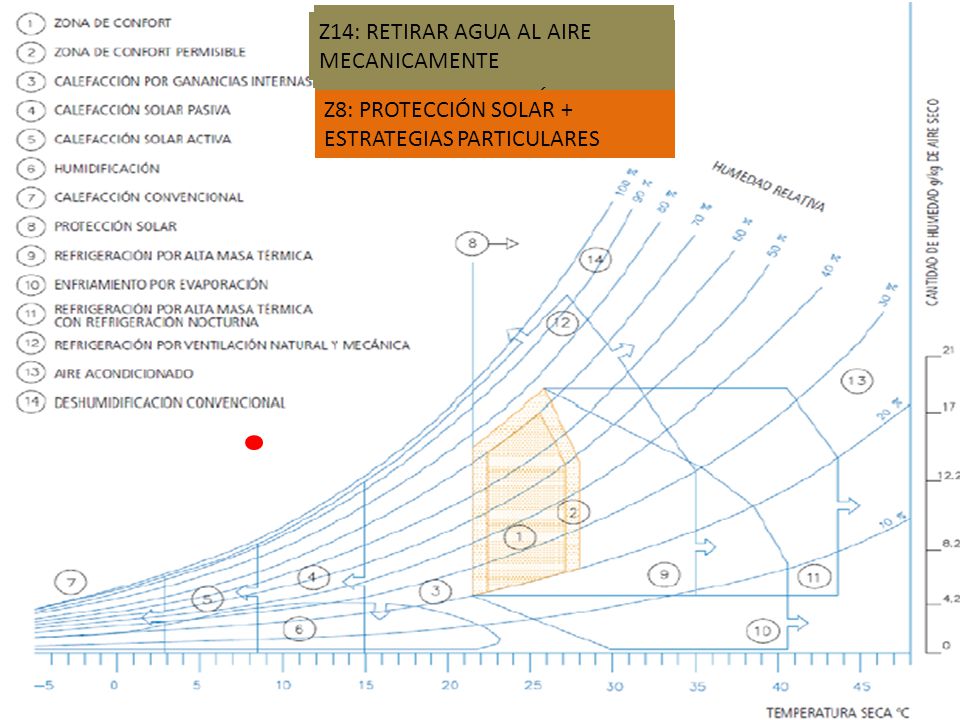

2 Z3: GANANCIAS INTERNAS: ILUMIN. EQUIPOS Y PERSONAS
Z14: RETIRAR AGUA AL AIRE MECANICAMENTE Z4: GANANCIA SOLAR PASIVA. Z12: TÉCNICAS DE REFRIGERACIÓN PASIVA Y ACTIVA Z10: EVAPORAR AGUA PARA ENFRIAR Y HUMIDIFICAR Z11: ALTA MASA TÉRMICA: DÍA + REFRIGERACIÓN NOCHE Z6: HUMIDIFICACIÓN ZONA DE BAJA HUMEDAD Z7: CALEFACCIÓN CONVENCIONAL ACTIVA Z9: MASA TÉRMICA Z5: SISTEMAS SOLARES ACTIVOS: ZONA DE MAYOR FRÍO Z13: REFRIGERACIÓN CONVENCIONAL MECÁNICA Z8: PROTECCIÓN SOLAR + ESTRATEGIAS PARTICULARES

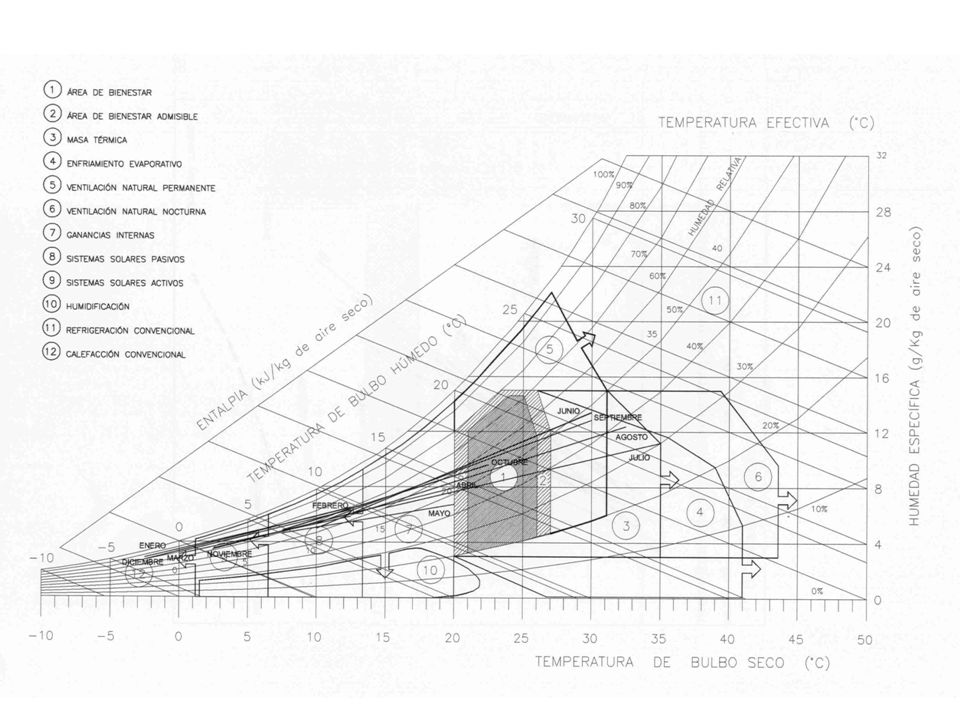

3

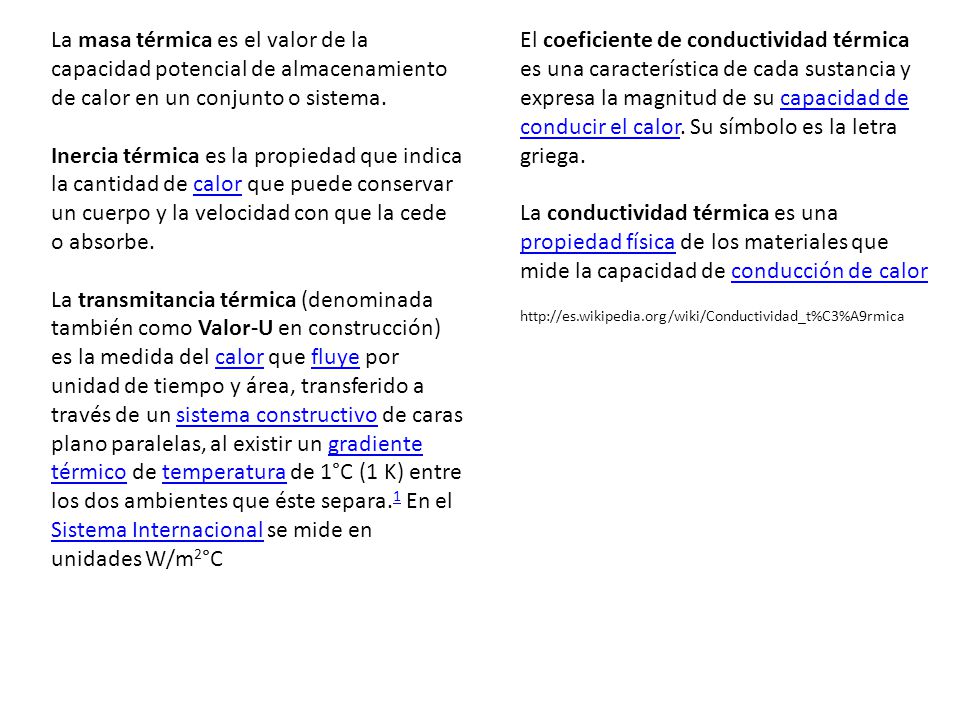

4 La masa térmica es el valor de la capacidad potencial de almacenamiento de calor en un conjunto o sistema. Inercia térmica es la propiedad que indica la cantidad de calor que puede conservar un cuerpo y la velocidad con que la cede o absorbe. La transmitancia térmica (denominada también como Valor-U en construcción) es la medida del calor que fluye por unidad de tiempo y área, transferido a través de un sistema constructivo de caras plano paralelas, al existir un gradiente térmico de temperatura de 1°C (1 K) entre los dos ambientes que éste separa.1 En el Sistema Internacional se mide en unidades W/m2°C El coeficiente de conductividad térmica es una característica de cada sustancia y expresa la magnitud de su capacidad de conducir el calor. Su símbolo es la letra griega. La conductividad térmica es una propiedad física de los materiales que mide la capacidad de conducción de calor

5 Temperatura Operativa OC Velocidad media del aire m/s Humedad relativa
% Renovación de aire l/s - CFM 23 … 25 0.18 … 0.24 40 … 60 6 … 8 lts Tabla No 8. Requerimientos de aire exterior para ventilación ESPACIO / ACTIVIDAD REQUERIMIENTO Fumadores CFM* por persona recomendado CFM por persona mínimo CFM por área (pie2) Apartamentos Algunos 20 10 - Bancos Ocasionales 7.5 Bares Bastantes 40 25 1.0 Garajes Ninguno Hospitales Quirófanos 30 2.0 Hospitales Alcobas 0.33 Hoteles Salas de reuniones 50 1.25 Oficinas General 15 Oficinas Privadas 0.25 Cafeterías 12 Comedores Públicos Teatros 5 Baños Tomado de CAMACHO GARCÍA, Hernando A. Fundamentos de Ventilación Mecánica. * CFM = pies3 / minuto

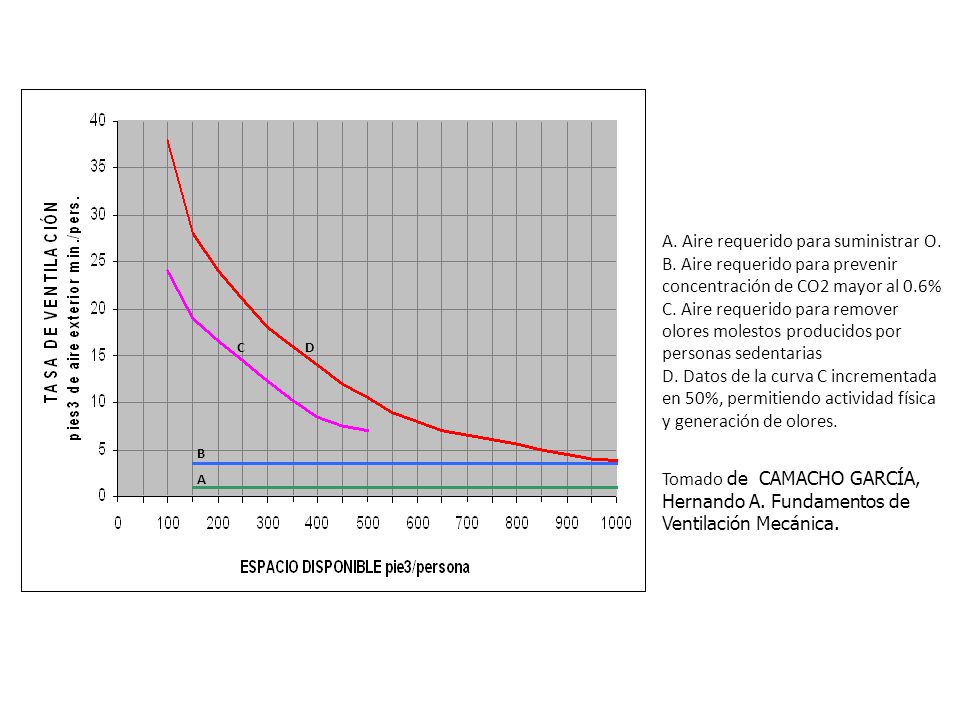

6 . Aire requerido para suministrar O.
B C D . Aire requerido para suministrar O. . Aire requerido para prevenir concentración de CO2 mayor al 0.6% . Aire requerido para remover olores molestos producidos por personas sedentarias . Datos de la curva C incrementada en 50%, permitiendo actividad física y generación de olores. Tomado de CAMACHO GARCÍA, Hernando A. Fundamentos de Ventilación Mecánica.

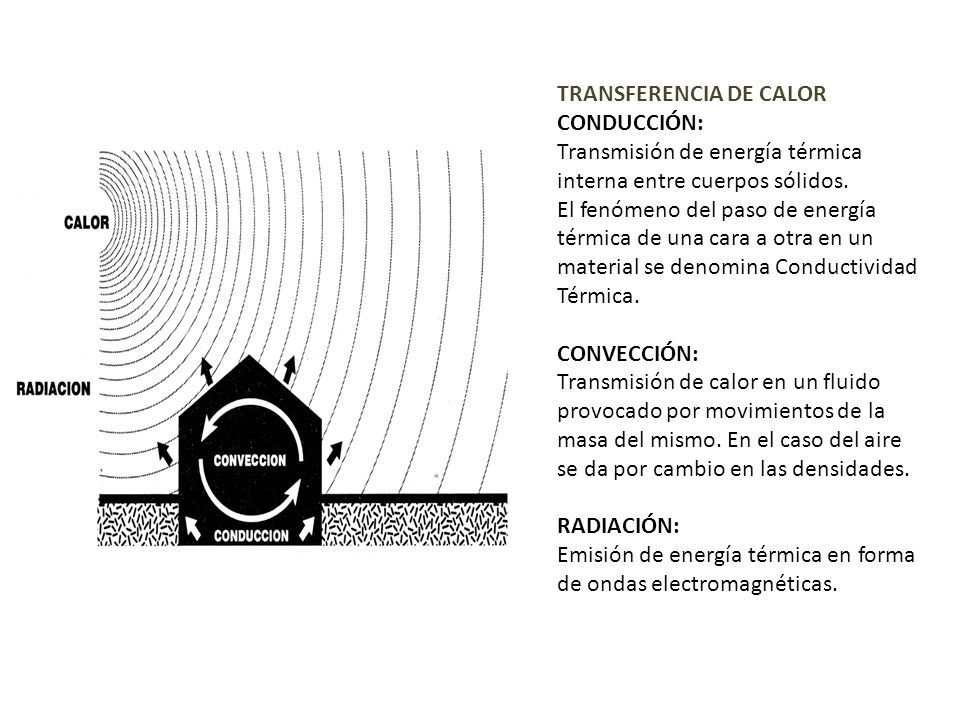

7 TRANSFERENCIA DE CALOR
CONDUCCIÓN: Transmisión de energía térmica interna entre cuerpos sólidos. El fenómeno del paso de energía térmica de una cara a otra en un material se denomina Conductividad Térmica. CONVECCIÓN: Transmisión de calor en un fluido provocado por movimientos de la masa del mismo. En el caso del aire se da por cambio en las densidades. RADIACIÓN: Emisión de energía térmica en forma de ondas electromagnéticas.

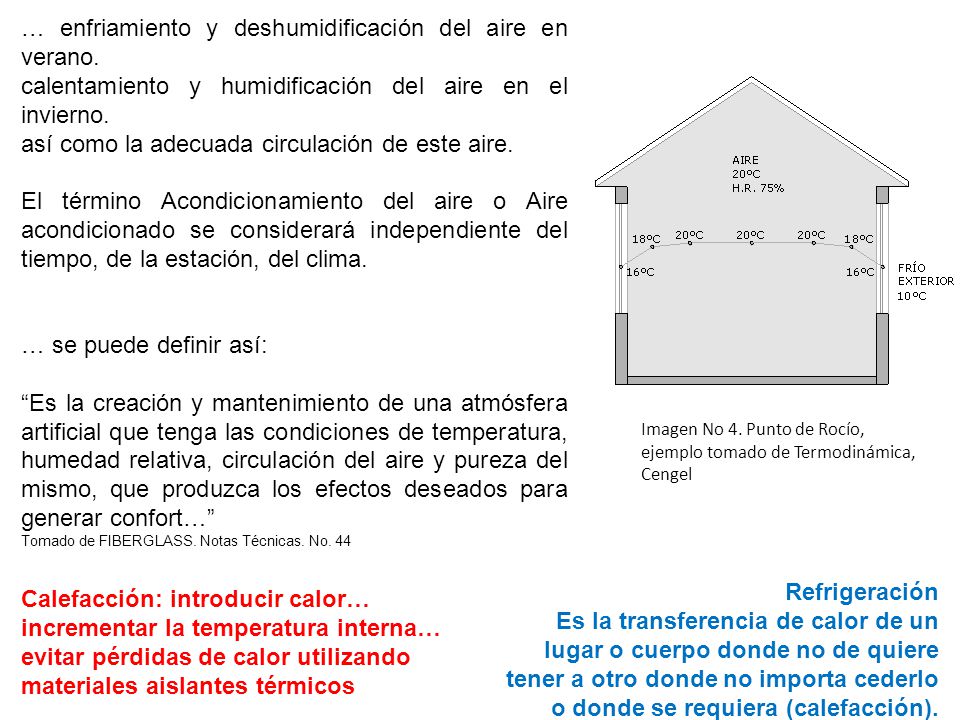

8 … enfriamiento y deshumidificación del aire en verano.
calentamiento y humidificación del aire en el invierno. así como la adecuada circulación de este aire. El término Acondicionamiento del aire o Aire acondicionado se considerará independiente del tiempo, de la estación, del clima. … se puede definir así: “Es la creación y mantenimiento de una atmósfera artificial que tenga las condiciones de temperatura, humedad relativa, circulación del aire y pureza del mismo, que produzca los efectos deseados para generar confort…” Tomado de FIBERGLASS. Notas Técnicas. No. 44 Imagen No 4. Punto de Rocío, ejemplo tomado de Termodinámica, Cengel Refrigeración Es la transferencia de calor de un lugar o cuerpo donde no de quiere tener a otro donde no importa cederlo o donde se requiera (calefacción). Calefacción: introducir calor… incrementar la temperatura interna… evitar pérdidas de calor utilizando materiales aislantes térmicos

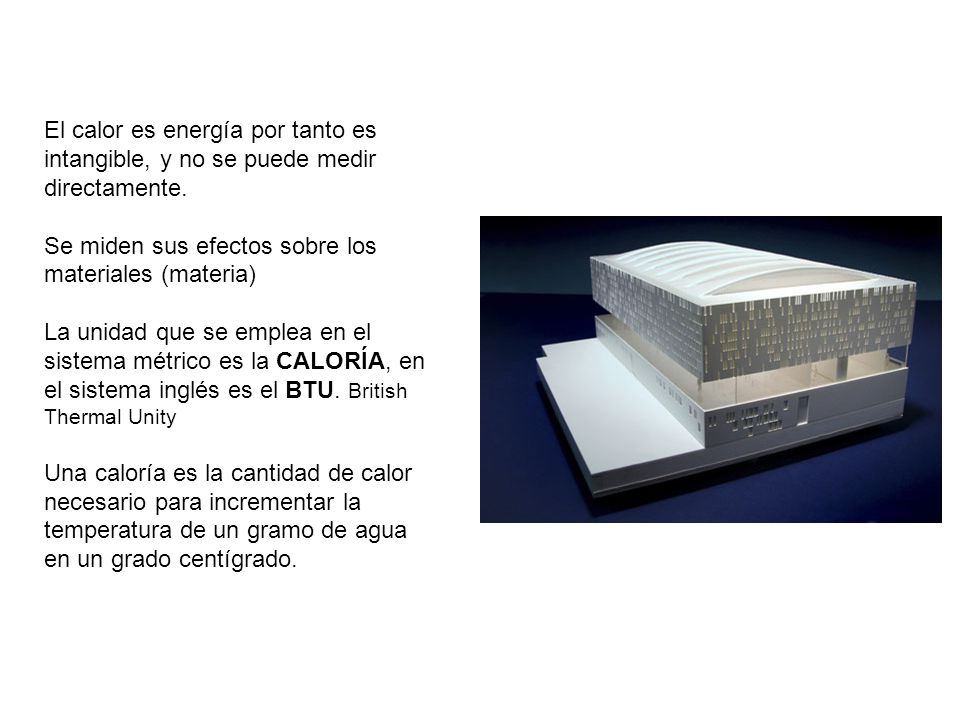

9 El calor es energía por tanto es intangible, y no se puede medir directamente.
Se miden sus efectos sobre los materiales (materia) La unidad que se emplea en el sistema métrico es la CALORÍA, en el sistema inglés es el BTU. British Thermal Unity Una caloría es la cantidad de calor necesario para incrementar la temperatura de un gramo de agua en un grado centígrado.

10 1. VENTILACIÓN POR SOBREPRESIÓN O PRESIÓN POSITIVA
INTRODUCIR POR MEDIO DE VENTILADOR AIRE A UN ESPACIO Y GENERAR SOBREPRESIÓN (MAYOR A LA PRESIÓN ATMOSFÉRICA). 2. VENTILACIÓN POR REPRESIÓN NEGATIVA EXTRAER AIRE POR MEDIO DE VENTILADOR Y GENERAR DEREPRESIÓN (MENOR QUE LA PRESIÓN ATMOSFÉRICA).

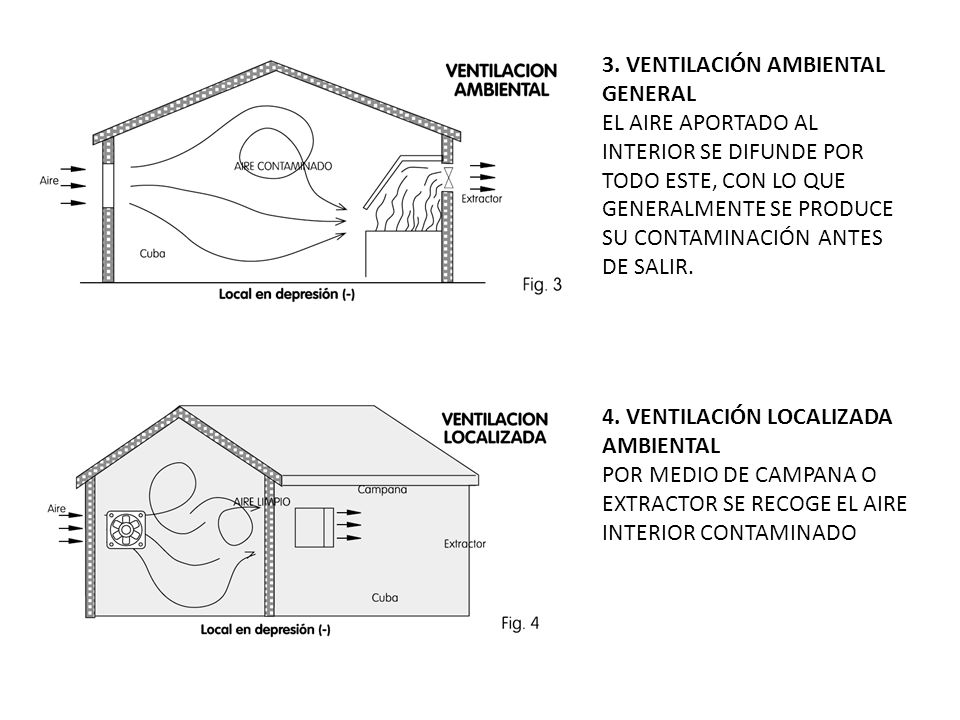

11 3. VENTILACIÓN AMBIENTAL GENERAL
EL AIRE APORTADO AL INTERIOR SE DIFUNDE POR TODO ESTE, CON LO QUE GENERALMENTE SE PRODUCE SU CONTAMINACIÓN ANTES DE SALIR. 4. VENTILACIÓN LOCALIZADA AMBIENTAL POR MEDIO DE CAMPANA O EXTRACTOR SE RECOGE EL AIRE INTERIOR CONTAMINADO

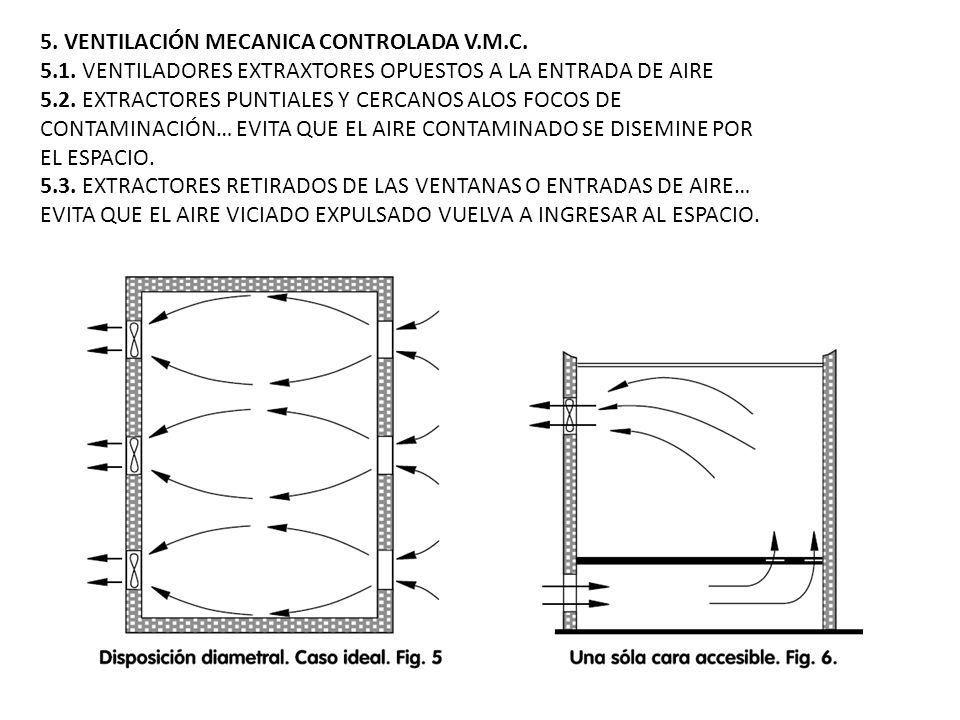

12 5. VENTILACIÓN MECANICA CONTROLADA V.M.C.
5.1. VENTILADORES EXTRAXTORES OPUESTOS A LA ENTRADA DE AIRE 5.2. EXTRACTORES PUNTIALES Y CERCANOS ALOS FOCOS DE CONTAMINACIÓN… EVITA QUE EL AIRE CONTAMINADO SE DISEMINE POR EL ESPACIO. 5.3. EXTRACTORES RETIRADOS DE LAS VENTANAS O ENTRADAS DE AIRE… EVITA QUE EL AIRE VICIADO EXPULSADO VUELVA A INGRESAR AL ESPACIO.

13

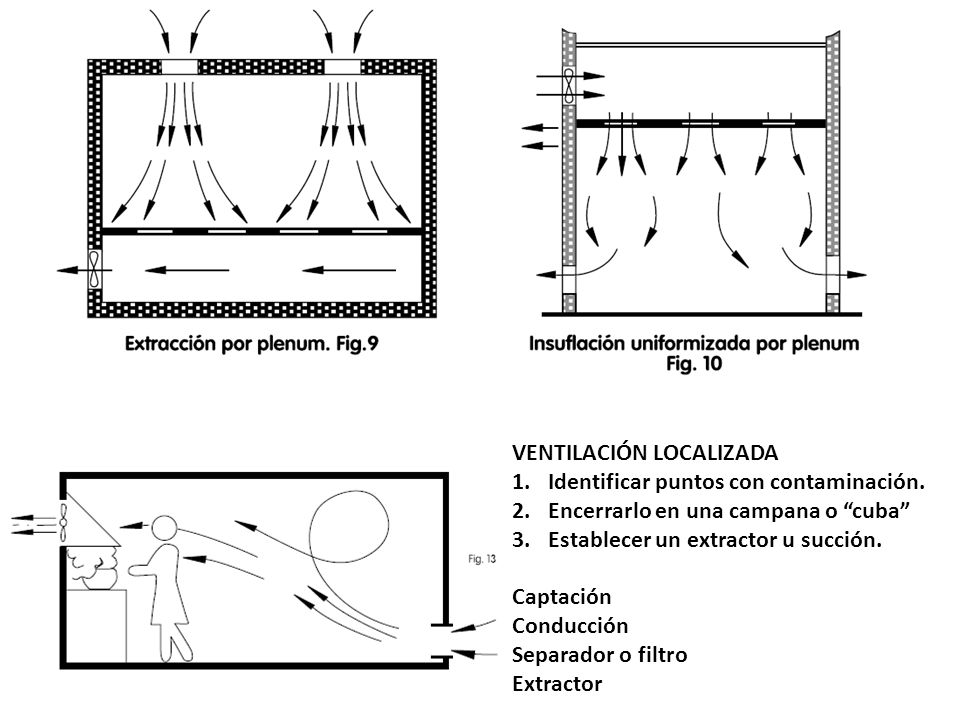

14 VENTILACIÓN LOCALIZADA
Identificar puntos con contaminación. Encerrarlo en una campana o “cuba” Establecer un extractor u succión. Captación Conducción Separador o filtro Extractor

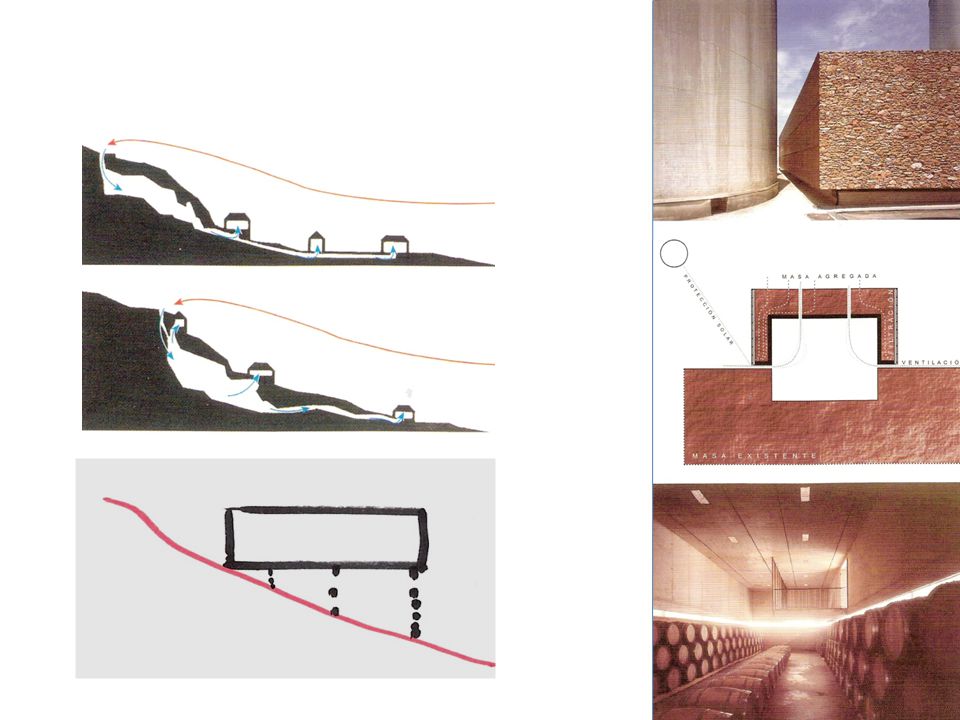

15

16

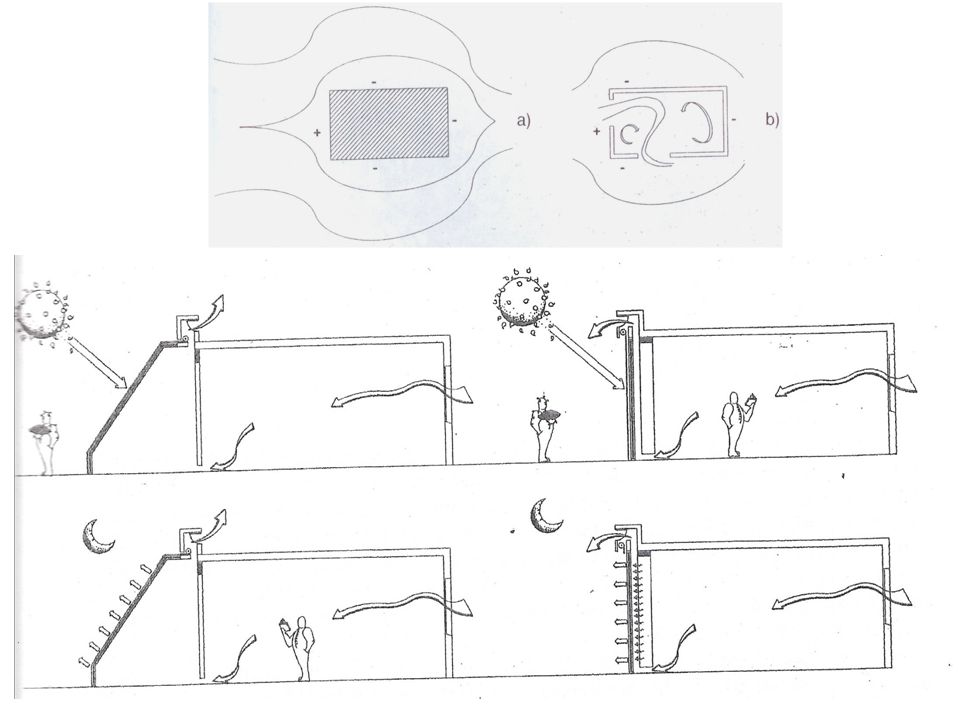

17

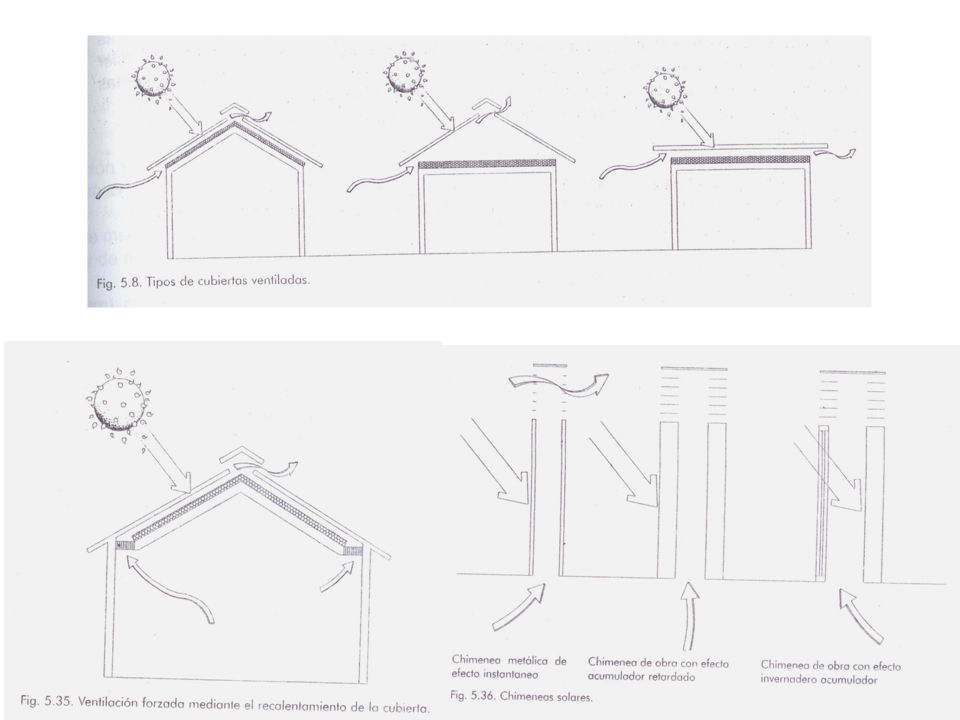

18

19

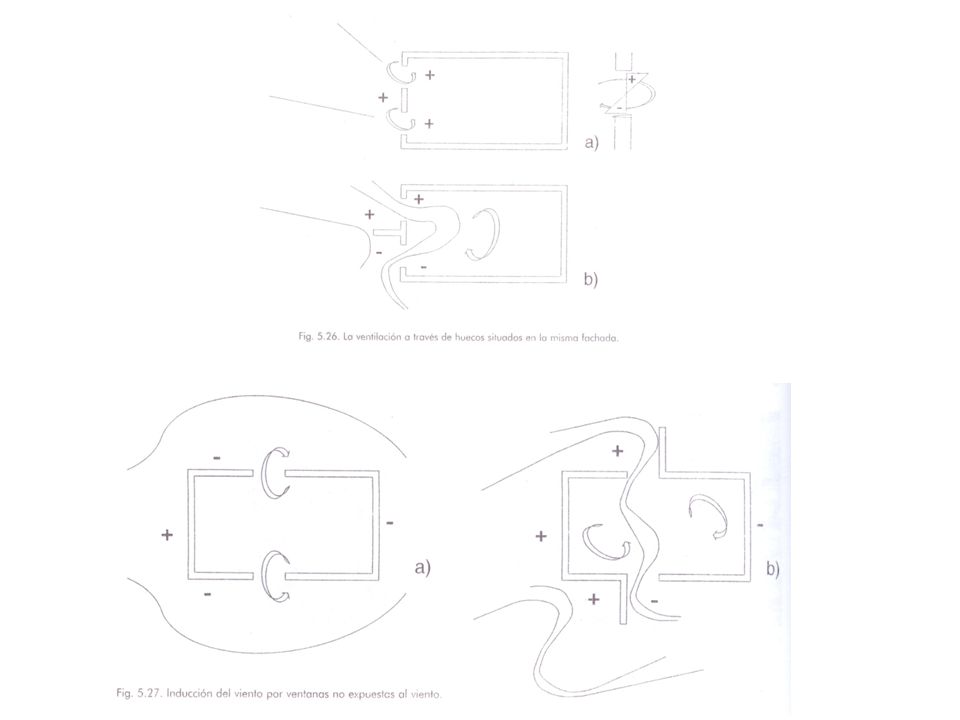

20

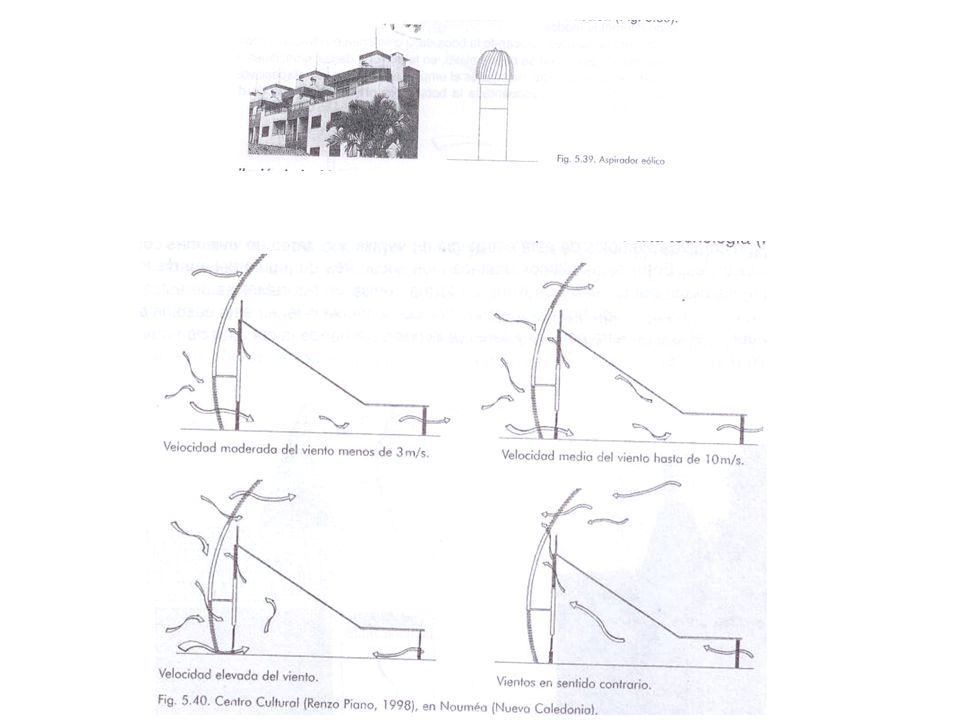

21
