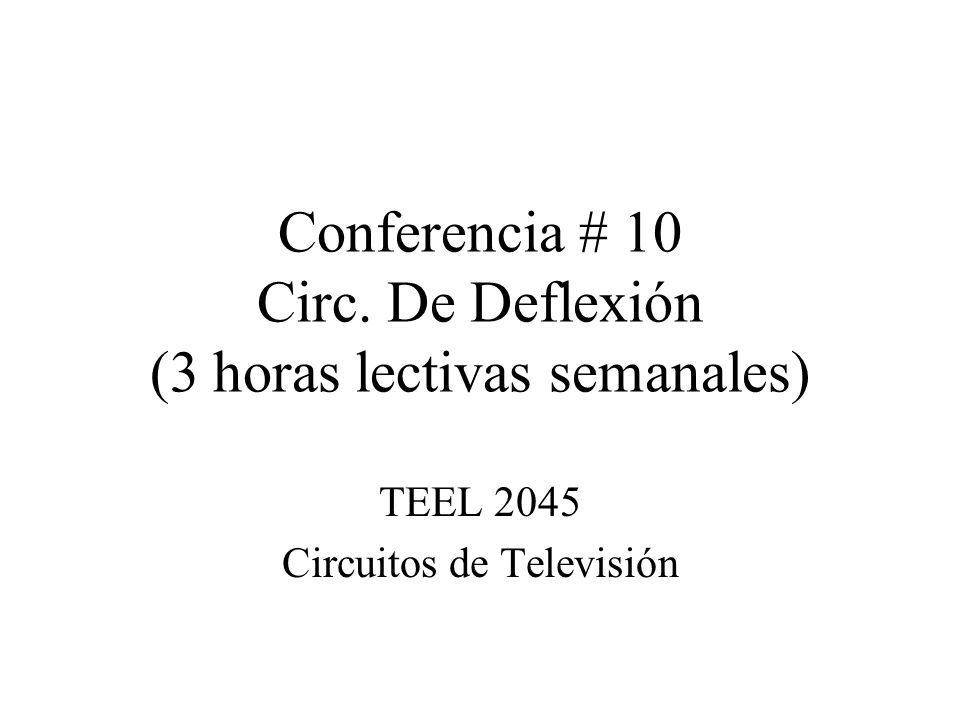

1 Conferencia # 10 Circ. De Deflexión (3 horas lectivas semanales)
TEEL 2045 Circuitos de Televisión

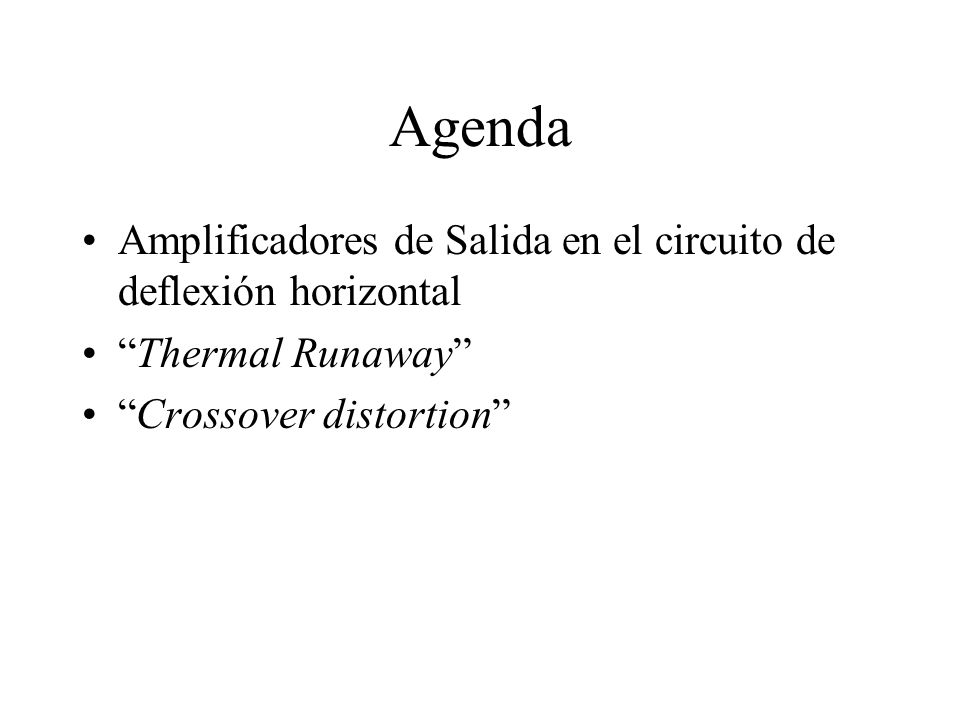

2 Agenda Amplificadores de Salida en el circuito de deflexión horizontal
“Thermal Runaway” “Crossover distortion”

3 Amplificadores Complementarios-Simétricos en el Circuito de Barrido Vertical
Se utilizan dos (2) “power transistors” operando en una configuración “push-pull”. Estos conducen de forma alterna (es decir cuando uno sale de operación el otro comienza) proveyendo la mitad de la potencia necesaria para el barrido. La corriente solo fluye en una parte del ciclo, es decir operan como transistores en tipo AB o B.

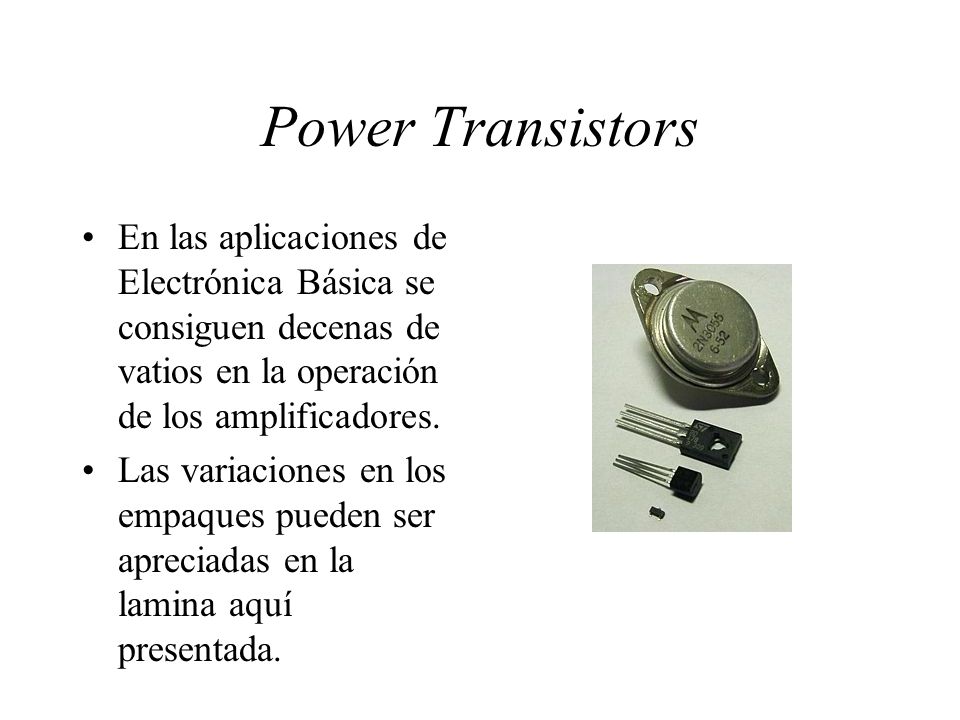

4 Power Transistors En las aplicaciones de Electrónica Básica se consiguen decenas de vatios en la operación de los amplificadores. Las variaciones en los empaques pueden ser apreciadas en la lamina aquí presentada.

5 Amplificador Push-Pull Clase B
Class B or AB push–pull circuits Es el diseño mas común para amplificadores de audio. Se utilizan en amplificadores lineales de radio frecuencia (RF). Se encuentran en aparatos que operan con baterías como los radios.

6 Amplificadores Complementarios-Simétricos en el Circuito de Barrido Vertical
Corriente La cantidad de corriente depende de varios factores, estos son: La condición de los transistores, Los voltajes de operación, en especial el “bias voltage”. Estos circuitos también son utilizados en las etapas de salida para el audio del TV.

7 Amplificadores Complementarios-Simétricos en el Circuito de Barrido Vertical
Llamaremos B+ a la fuente de voltaje que suple a ambos transistores, entonces: En operación normal el voltaje deberá ser dividido de forma equitativa entre ambos transistores. Se utiliza acople capacitivo para alimentar el “yoke” y los embobinados de “convergencia” y el “pincushion circuit”.

8 Amplificadores Complementarios-Simétricos en el Circuito de Barrido Vertical
Para realizar el acople un valor alto de capacitancia es requerido dado la baja frecuencia de 60 Hz. Recuerde: donde es la frecuencia en [Hz] y C es la capacitancia en [F].

9 Amplificadores Complementarios-Simétricos en el Circuito de Barrido Vertical
En otros casos se utilizan dos (2) fuentes de voltaje de polaridad opuesta para los dos (2) transistores. Esto permite que el “yoke” pueda ser conectado de forma directa sin el acople capacitivo, ya que existirá una condición de cero voltaje DC represente en la junta del transistor. (Recuerde: las polaridades de las fuentes serán opuestas, por lo tanto el voltaje DC será cero).

10 Amplificadores Complementarios-Simétricos en el Circuito de Barrido Vertical
Los resistores del emisor con un valor bajo se utilizan como “fusibles” en la eventualidad de una sobrecarga. Un problema común con los “power transistors” es el “thermal runaway”.

11 “Thermal Runaway” Es una condición en la cual voltajes de operación incorrectos, en especial el “bias voltage” y “junction leakage”, resultan en corrientes muy altas que eventualmente destruyen los transistores y otros componentes.

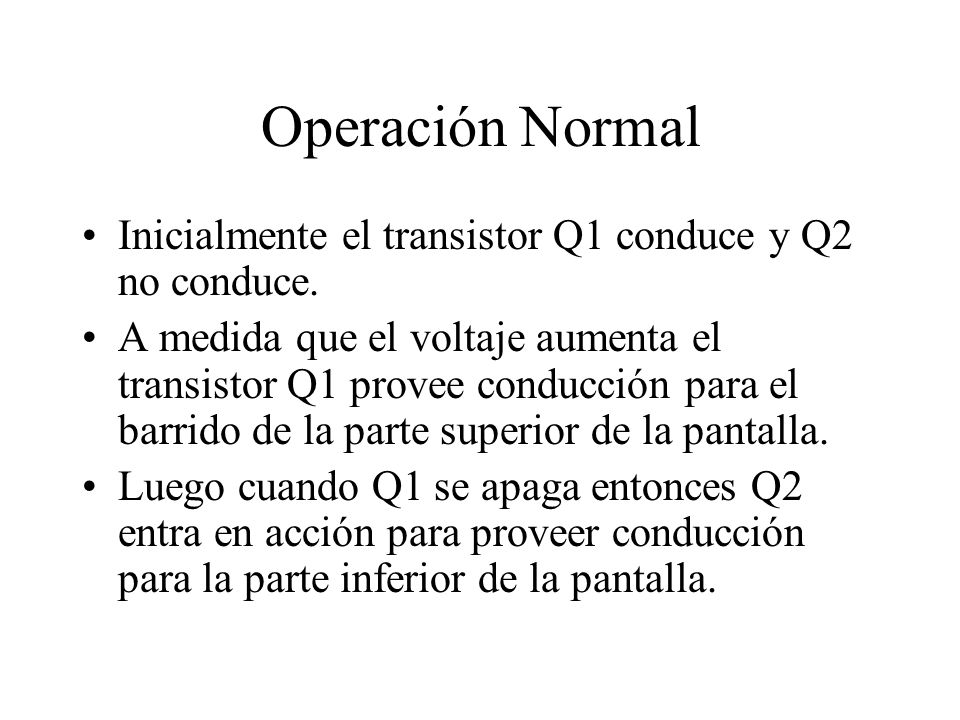

12 Operación Normal Inicialmente el transistor Q1 conduce y Q2 no conduce. A medida que el voltaje aumenta el transistor Q1 provee conducción para el barrido de la parte superior de la pantalla. Luego cuando Q1 se apaga entonces Q2 entra en acción para proveer conducción para la parte inferior de la pantalla.

13 “Crossover Distortion”
Este problema se presenta como un súbita aparición en el centro de la onda y causa problemas de linealidad que se reflejan en la pantalla.

14 “Crossover Distortion”
El problema ocurre si ninguno de los dos transistores está conduciendo en un momento dado. Solución: Se soluciona introduciendo un circuito que mantenga un voltaje “bias” en uno de los transistores de modo que ese siempre pueda conducir si el otro no lo hace. En ingles dicen que mantengan el transistor en “idle”.

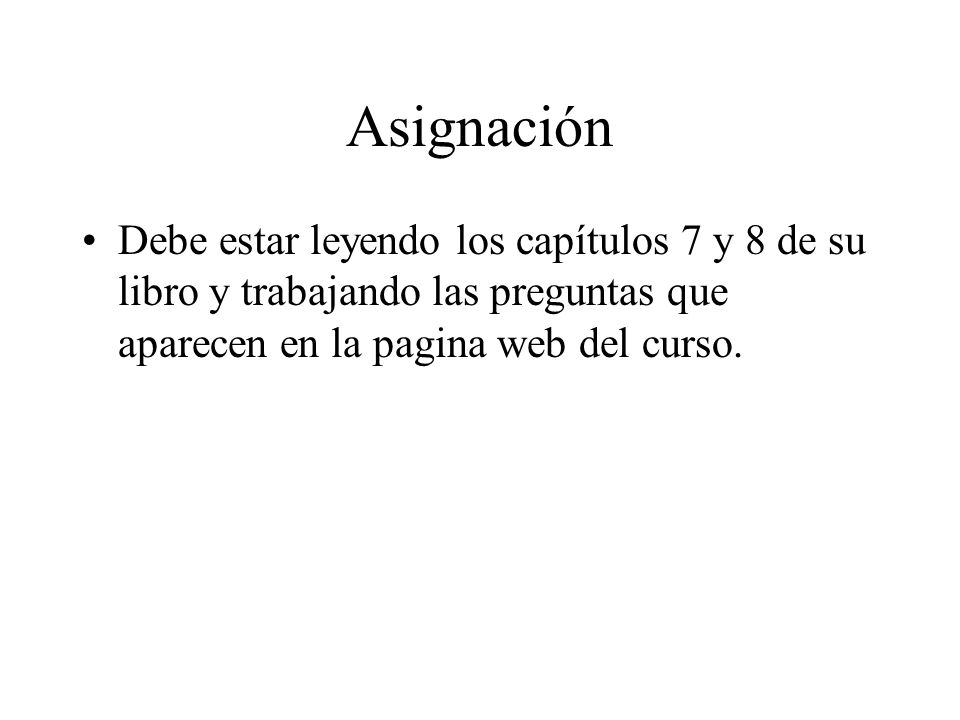

15 Asignación Debe estar leyendo los capítulos 7 y 8 de su libro y trabajando las preguntas que aparecen en la pagina web del curso.
