1 SUELOS Ciencias de la Tierra I Tema: SUELOS - 3º parte

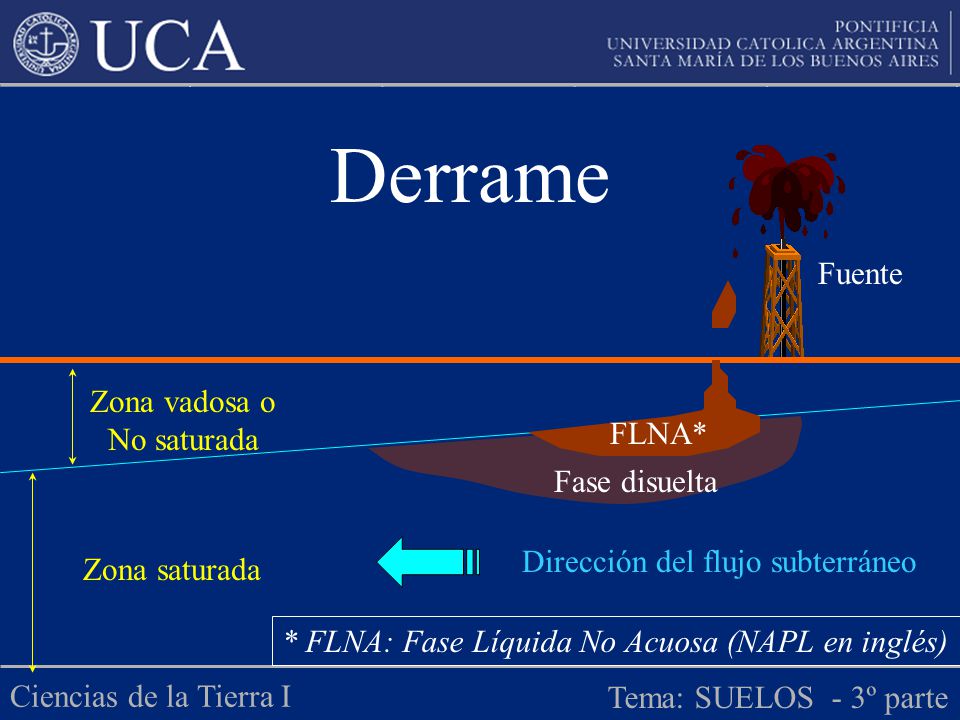

2 Derrame Fuente Zona vadosa o No saturada FLNA* Fase disuelta
Dirección del flujo subterráneo Zona saturada * FLNA: Fase Líquida No Acuosa (NAPL en inglés) Ciencias de la Tierra I Tema: SUELOS - 3º parte

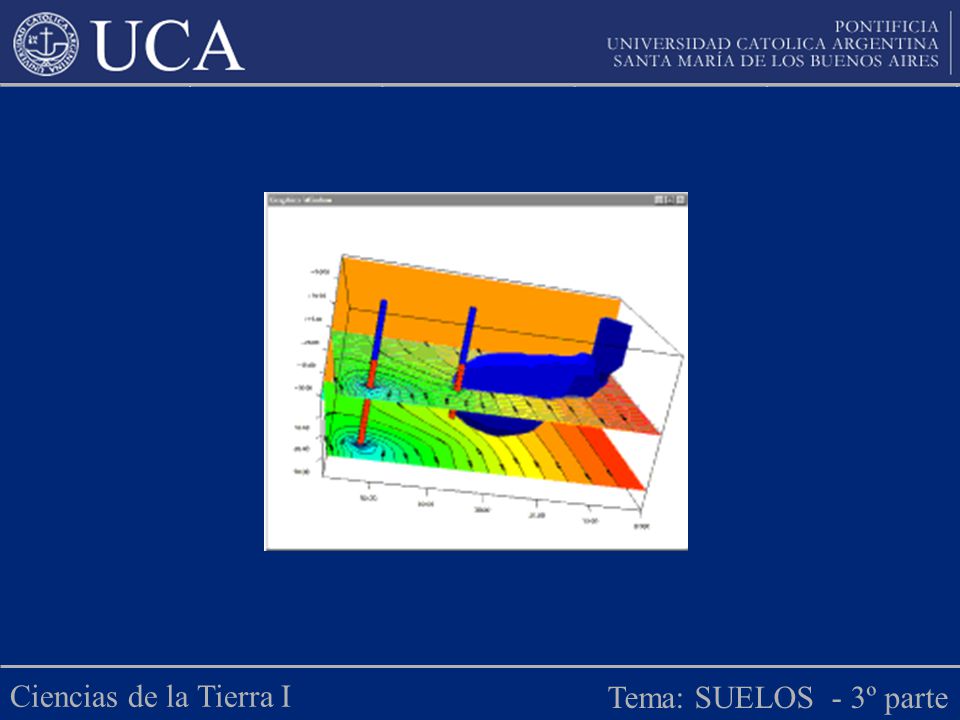

3 Ciencias de la Tierra I Tema: SUELOS - 3º parte

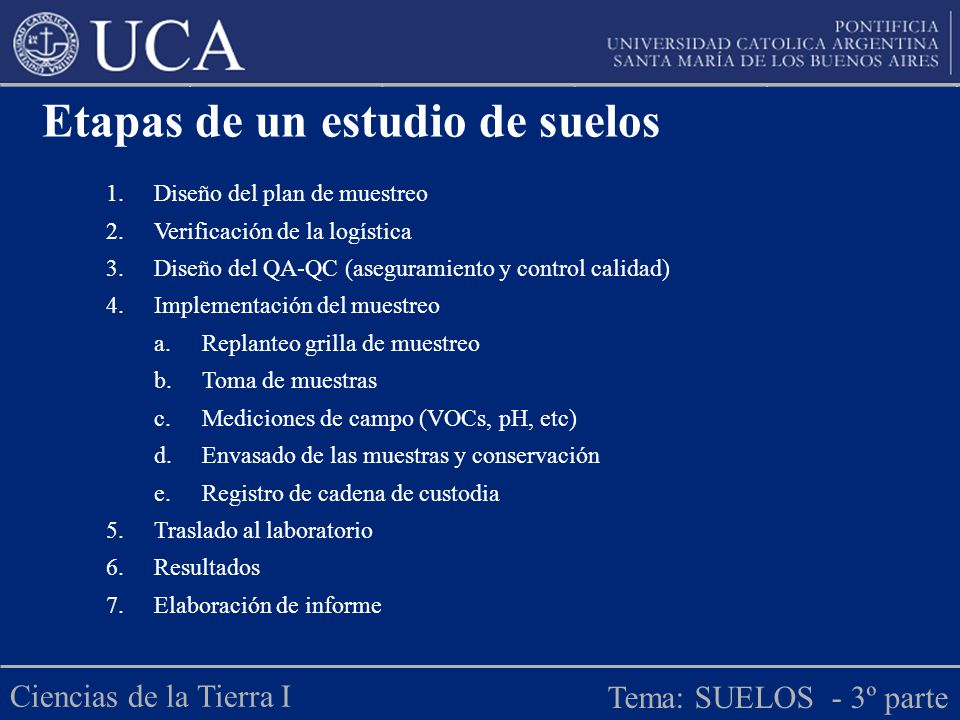

4 Etapas de un estudio de suelos
Diseño del plan de muestreo Verificación de la logística Diseño del QA-QC (aseguramiento y control calidad) Implementación del muestreo Replanteo grilla de muestreo Toma de muestras Mediciones de campo (VOCs, pH, etc) Envasado de las muestras y conservación Registro de cadena de custodia Traslado al laboratorio Resultados Elaboración de informe Ciencias de la Tierra I Tema: SUELOS - 3º parte

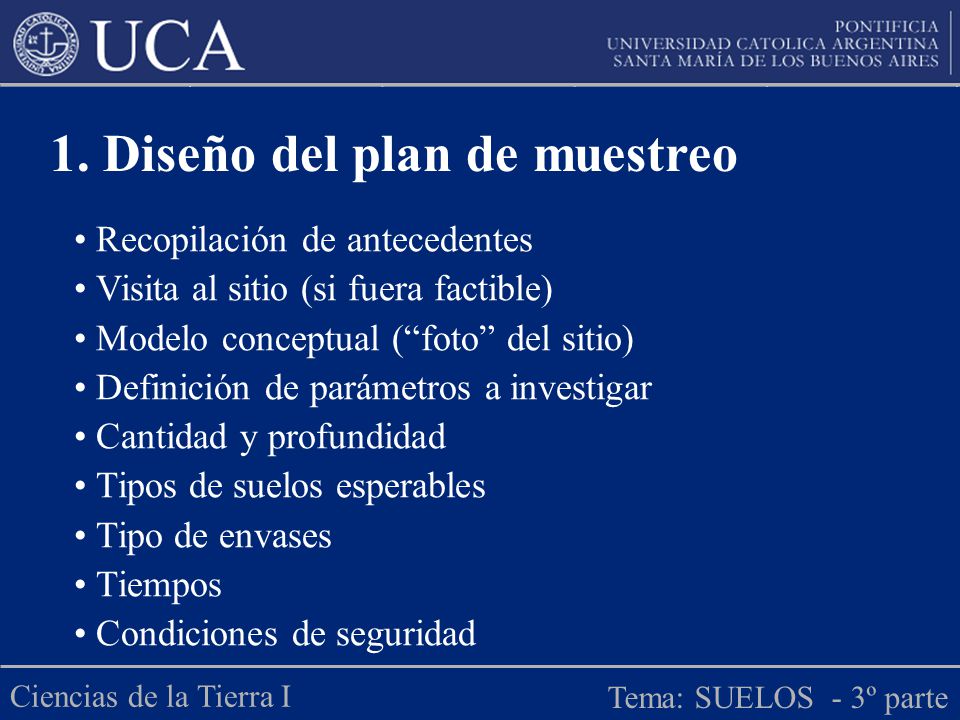

5 1. Diseño del plan de muestreo
Recopilación de antecedentes Visita al sitio (si fuera factible) Modelo conceptual (“foto” del sitio) Definición de parámetros a investigar Cantidad y profundidad Tipos de suelos esperables Tipo de envases Tiempos Condiciones de seguridad Ciencias de la Tierra I Tema: SUELOS - 3º parte

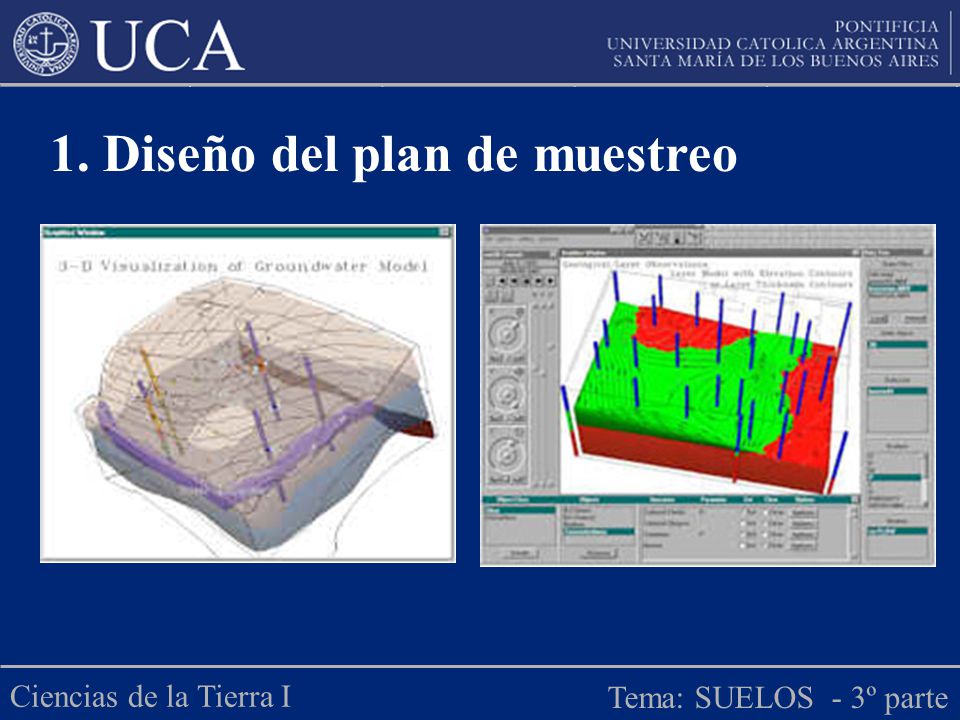

6 1. Diseño del plan de muestreo
Ciencias de la Tierra I Tema: SUELOS - 3º parte

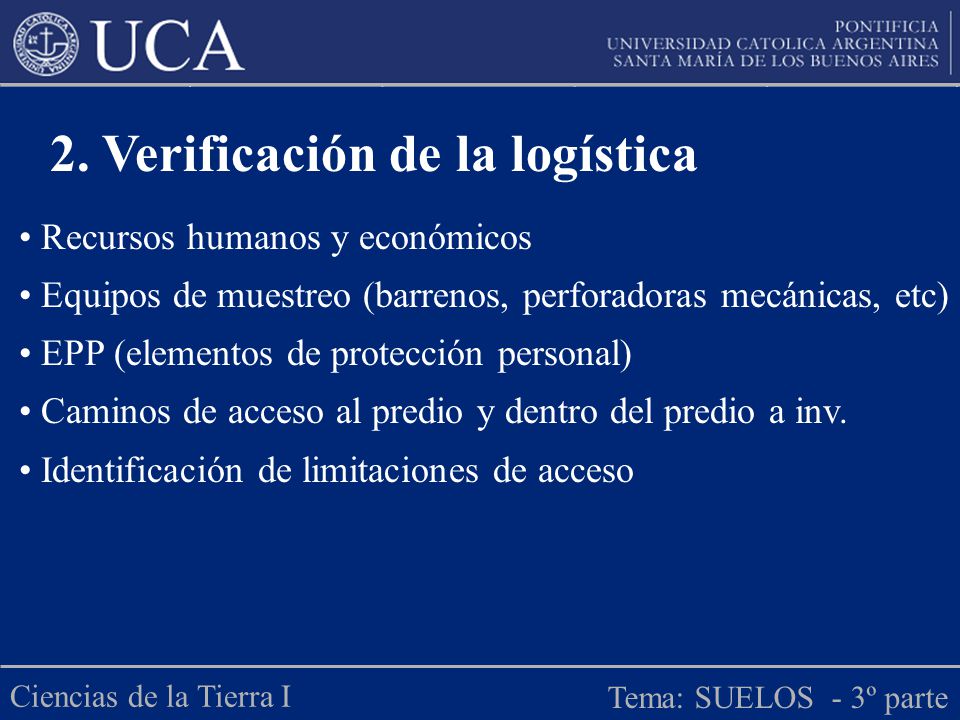

7 2. Verificación de la logística
Recursos humanos y económicos Equipos de muestreo (barrenos, perforadoras mecánicas, etc) EPP (elementos de protección personal) Caminos de acceso al predio y dentro del predio a inv. Identificación de limitaciones de acceso Ciencias de la Tierra I Tema: SUELOS - 3º parte

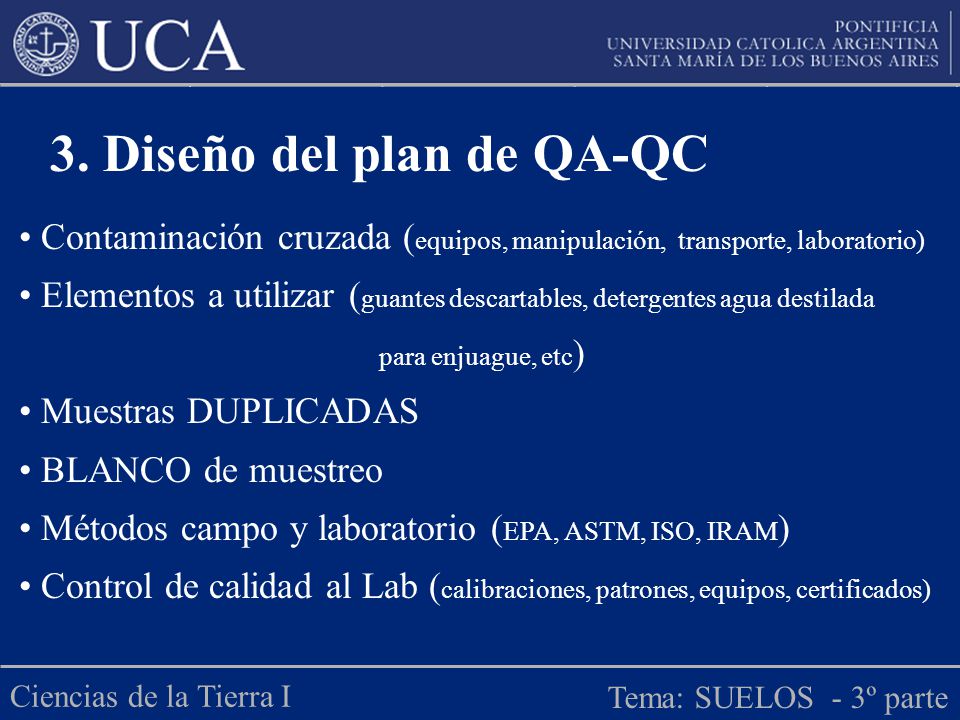

8 3. Diseño del plan de QA-QC
Contaminación cruzada (equipos, manipulación, transporte, laboratorio) Elementos a utilizar (guantes descartables, detergentes agua destilada para enjuague, etc) Muestras DUPLICADAS BLANCO de muestreo Métodos campo y laboratorio (EPA, ASTM, ISO, IRAM) Control de calidad al Lab (calibraciones, patrones, equipos, certificados) Ciencias de la Tierra I Tema: SUELOS - 3º parte

9 4. Implementación del muestreo
Replanteo grilla de muestreo Toma de muestras Mediciones de campo (VOCs, pH, etc) Envasado de las muestras y conservación Registro de cadena de custodia Ciencias de la Tierra I Tema: SUELOS - 3º parte

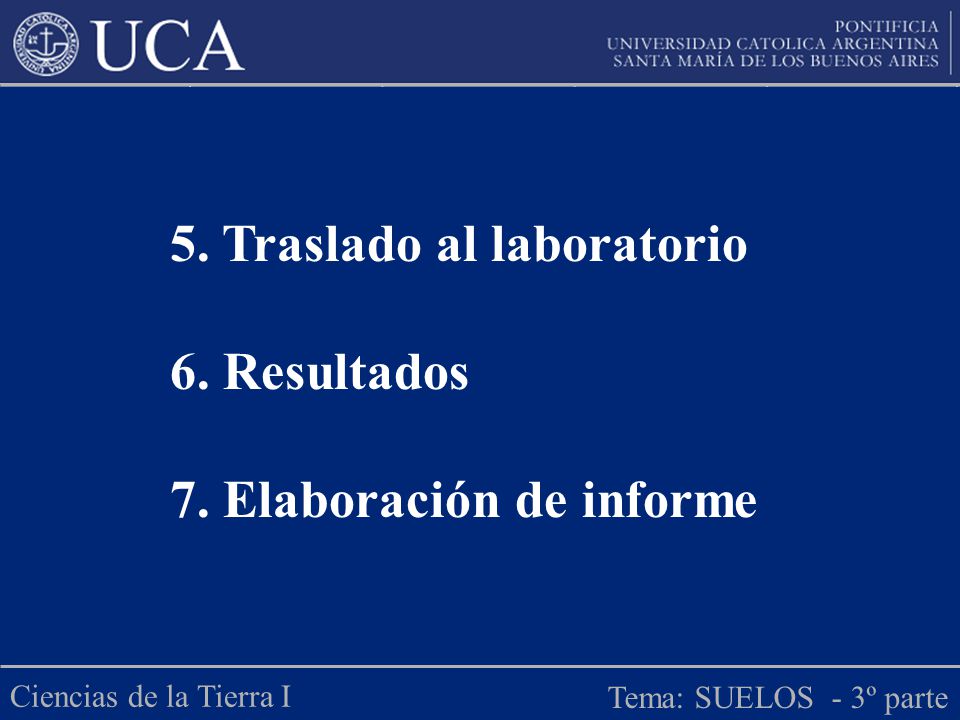

10 5. Traslado al laboratorio 6. Resultados 7. Elaboración de informe
Ciencias de la Tierra I Tema: SUELOS - 3º parte
