1 Instituto Federal para la Refundación Argentina
Provincia del Chubut

2 Plan Provincial de Interconexiones Eléctricas
Provincia del Chubut Cristian Pedro BORK IFRA Deleg RAWSON- Chubut

3 Situación Actual

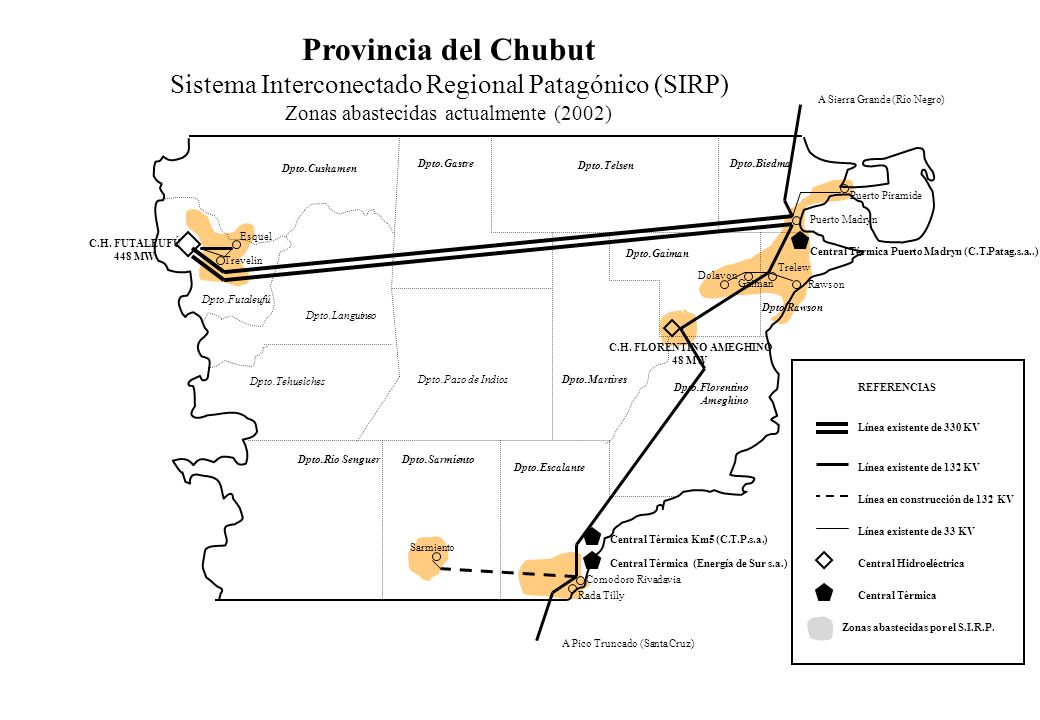

4 C.H. FLORENTINO AMEGHINO
Provincia del Chubut Sistema Interconectado Regional Patagónico (SIRP) Zonas abastecidas actualmente (2002) A Sierra Grande (Río Negro) Dpto.Cushamen Dpto.Gastre Dpto.Telsen Dpto.Biedma Puerto Piramide Puerto Madryn Esquel C.H. FUTALEUFÚ 448 MW Dpto.Gaiman Central Térmica Puerto Madryn (C.T.Patag.s.a..) Trevelin Trelew Dolavon Gaiman Rawson Dpto.Futaleufú Dpto Rawson Dpto.Languineo C.H. FLORENTINO AMEGHINO 48 MW Dpto.Tehuelches Dpto.Paso de Indios Dpto.Martires Dpto.Florentino Ameghino REFERENCIAS Línea existente de 330 KV Dpto.Rio Senguer Dpto.Sarmiento Dpto.Escalante Línea existente de 132 KV Línea en construcción de 132 KV Línea existente de 33 KV Central Térmica Km5 (C.T.P.s.a.) Sarmiento Central Térmica (Energía de Sur s.a.) Central Hidroeléctrica Comodoro Rivadavia Rada Tilly Central Térmica Zonas abastecidas por el S.I.R.P. A Pico Truncado (Santa Cruz)

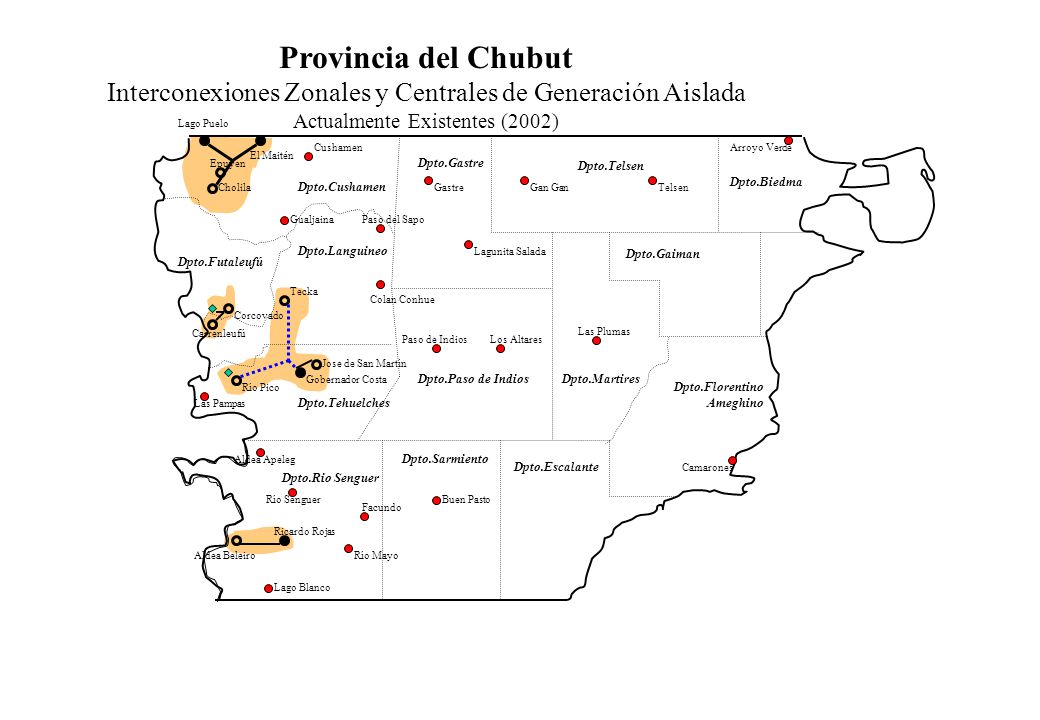

5 Provincia del Chubut Interconexiones Zonales y Centrales de Generación Aislada Actualmente Existentes (2002) Lago Puelo Cushamen Arroyo Verde El Maitén Epuyen Dpto.Gastre Dpto.Telsen Dpto.Cushamen Dpto.Biedma Cholila Gastre Gan Gan Telsen Gualjaina Paso del Sapo Dpto.Languineo Lagunita Salada Dpto.Gaiman Dpto.Futaleufú Tecka Colan Conhue Corcovado Carrenleufú Las Plumas Paso de Indios Los Altares Jose de San Martín Gobernador Costa Dpto.Paso de Indios Dpto.Martires Río Pico Dpto.Florentino Ameghino Las Pampas Dpto.Tehuelches Aldea Apeleg Dpto.Sarmiento Dpto.Escalante Camarones Dpto.Rio Senguer Río Senguer Buen Pasto Facundo Ricardo Rojas Aldea Beleiro Río Mayo Lago Blanco

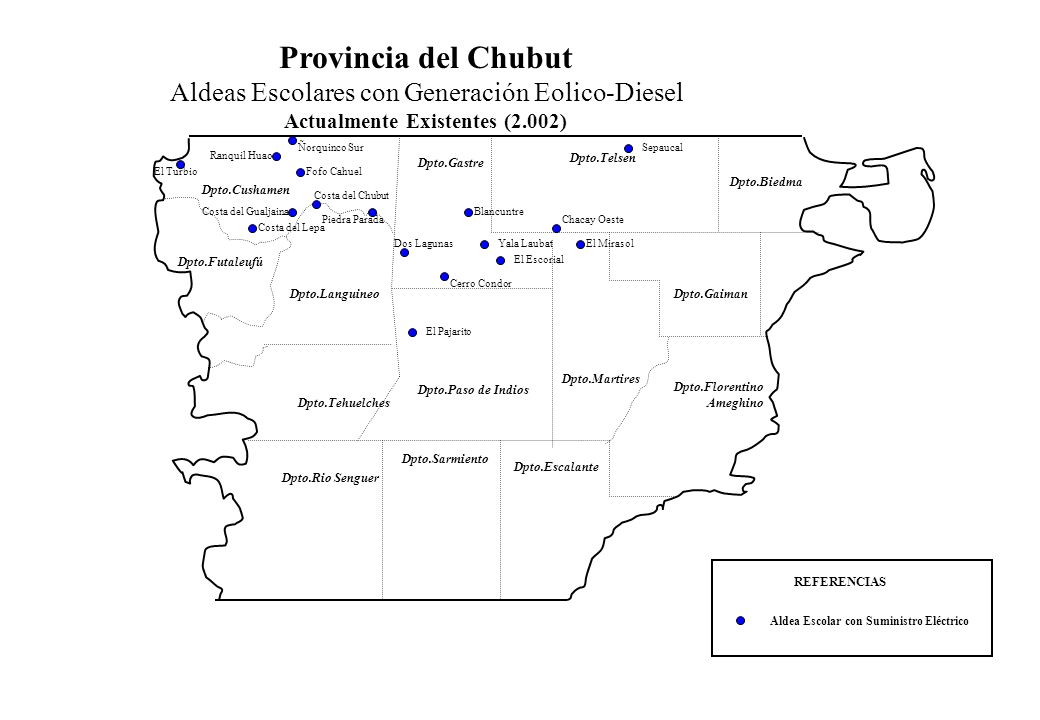

6 Actualmente Existentes (2.002)
Provincia del Chubut Aldeas Escolares con Generación Eolico-Diesel Actualmente Existentes (2.002) Ñorquinco Sur Sepaucal Ranquil Huao Dpto.Gastre Dpto.Telsen El Turbio Fofo Cahuel Dpto.Biedma Dpto.Cushamen Costa del Chubut Costa del Gualjaina Blancuntre Piedra Parada Chacay Oeste Costa del Lepa Dos Lagunas Yala Laubat El Mirasol Dpto.Futaleufú El Escorial Cerro Condor Dpto.Languineo Dpto.Gaiman El Pajarito Dpto.Martires Dpto.Paso de Indios Dpto.Florentino Ameghino Dpto.Tehuelches Dpto.Sarmiento Dpto.Escalante Dpto.Rio Senguer REFERENCIAS Aldea Escolar con Suministro Eléctrico

7 Vinculación del Sistema NOROESTE
Localidades Abastecidas: Lago Puelo, El Maiten, Epuyen, El Hoyo y Cholila y vinculación con EL BOLSON (RN) Estado de la Propuesta: En Construcción

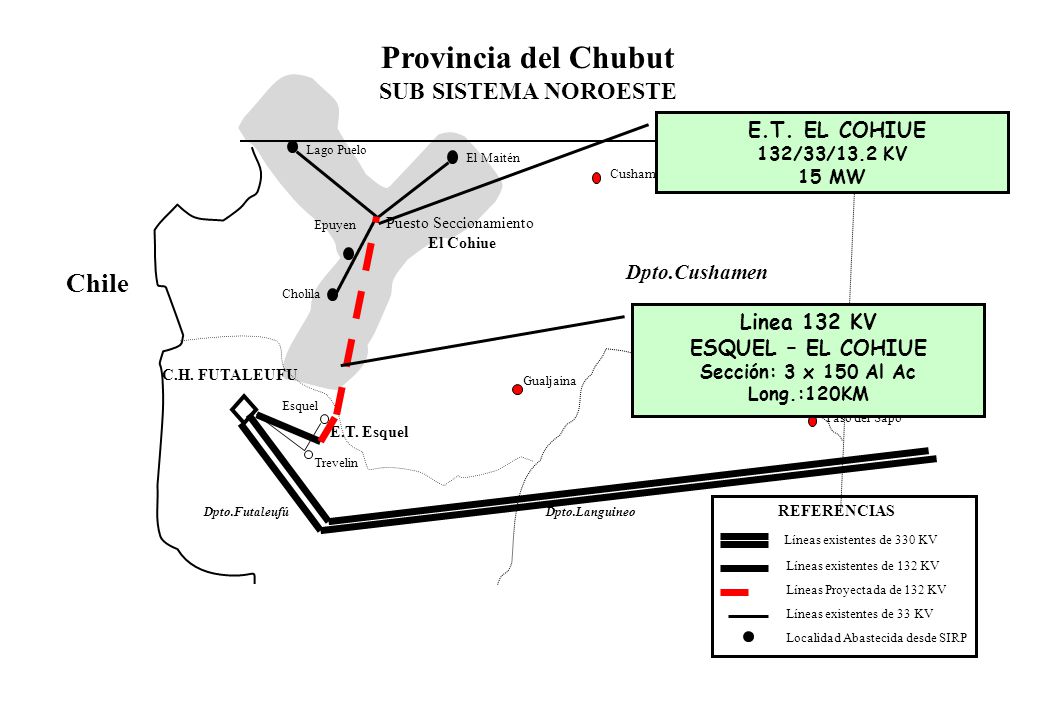

8 Puesto Seccionamiento
Provincia del Chubut SUB SISTEMA NOROESTE E.T. EL COHIUE 132/33/13.2 KV 15 MW Lago Puelo El Maitén Cushamen Epuyen Puesto Seccionamiento El Cohiue Dpto.Cushamen Chile Cholila Linea 132 KV ESQUEL – EL COHIUE Sección: 3 x 150 Al Ac Long.:120KM C.H. FUTALEUFU Gualjaina Esquel Paso del Sapo E.T. Esquel Trevelin Dpto.Futaleufú Dpto.Languineo REFERENCIAS Líneas existentes de 330 KV Líneas existentes de 132 KV Líneas Proyectada de 132 KV Líneas existentes de 33 KV Localidad Abastecida desde SIRP

9 Vinculación del Sistema CENTROESTE
Localidades Abastecidas: TECKA, Gdor COSTA, JOSE de SAN MARTÍN y RÍO PICO Estado de la Propuesta: PREFACTIBILIDAD

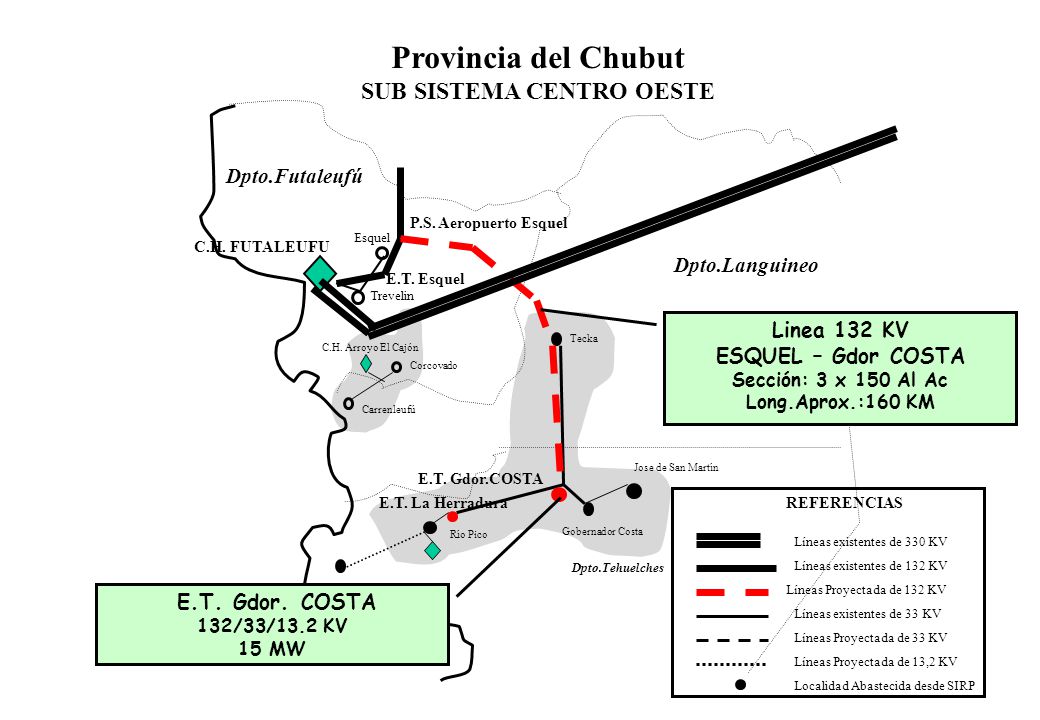

10 SUB SISTEMA CENTRO OESTE
Provincia del Chubut SUB SISTEMA CENTRO OESTE Dpto.Futaleufú P.S. Aeropuerto Esquel Esquel C.H. FUTALEUFU Dpto.Languineo E.T. Esquel Trevelin Linea 132 KV ESQUEL – Gdor COSTA Sección: 3 x 150 Al Ac Long.Aprox.:160 KM Tecka C.H. Arroyo El Cajón Corcovado Carrenleufú Jose de San Martín E.T. Gdor.COSTA E.T. La Herradura REFERENCIAS Líneas existentes de 132 KV Líneas Proyectada de 132 KV Líneas existentes de 33 KV Localidad Abastecida desde SIRP Líneas Proyectada de 13,2 KV Líneas Proyectada de 33 KV Líneas existentes de 330 KV Río Pico Gobernador Costa Dpto.Tehuelches Las Pampas E.T. Gdor. COSTA 132/33/13.2 KV 15 MW

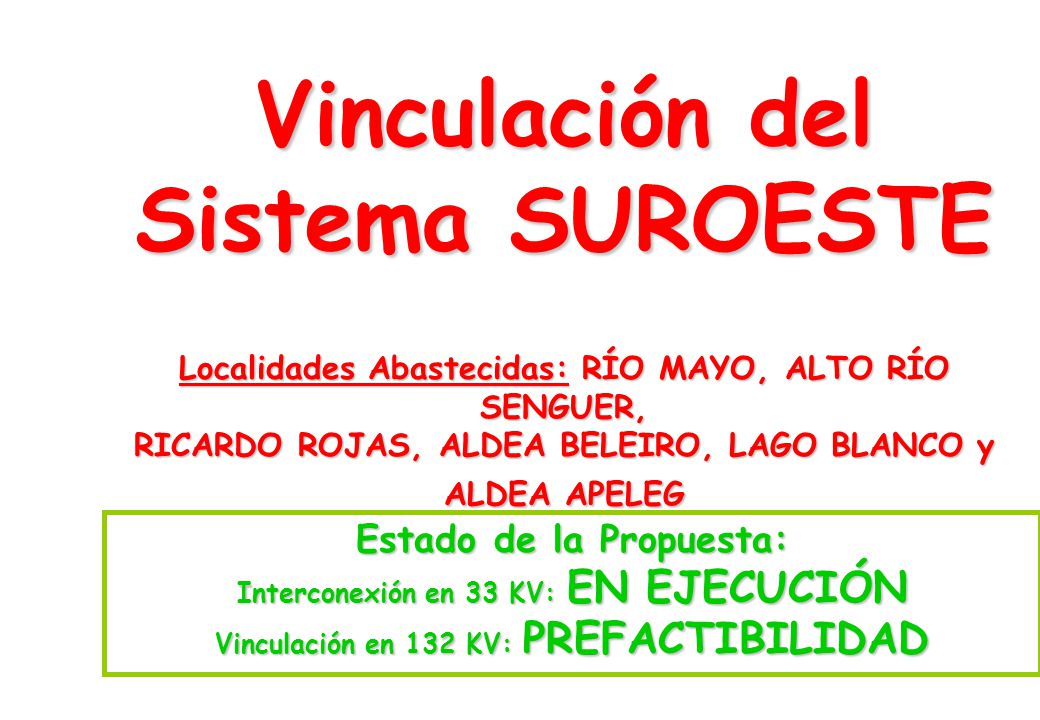

11 Vinculación del Sistema SUROESTE
Localidades Abastecidas: RÍO MAYO, ALTO RÍO SENGUER, RICARDO ROJAS, ALDEA BELEIRO, LAGO BLANCO y ALDEA APELEG Estado de la Propuesta: Interconexión en 33 KV: EN EJECUCIÓN Vinculación en 132 KV: PREFACTIBILIDAD

12 Provincia del Chubut SUB SISTEMA SUR OESTE Dpto.Sarmiento
Dpto.Rio Senguer Dpto.Sarmiento Aldea Apeleg Linea 132 KV CERRO NEGRO – RIO MAYO Sección: 3 x 150 Al Ac Long.Aprox. 100:KM Río Senguer Buen Pasto Facundo Ricardo Rojas E.T. Río Mayo Aldea Beleiro Sarmiento Río Mayo E.T. Cerro Negro REFERENCIAS Líneas existentes de 132 KV Lago Blanco Líneas Proyectada de 132 KV Líneas existentes de 33 KV E.T. RIO MAYO 132/33/13.2 KV 15 MW Líneas Proyectada de 33 KV Líneas Proyectada de 13,2 KV Localidad Abastecida desde SIRP

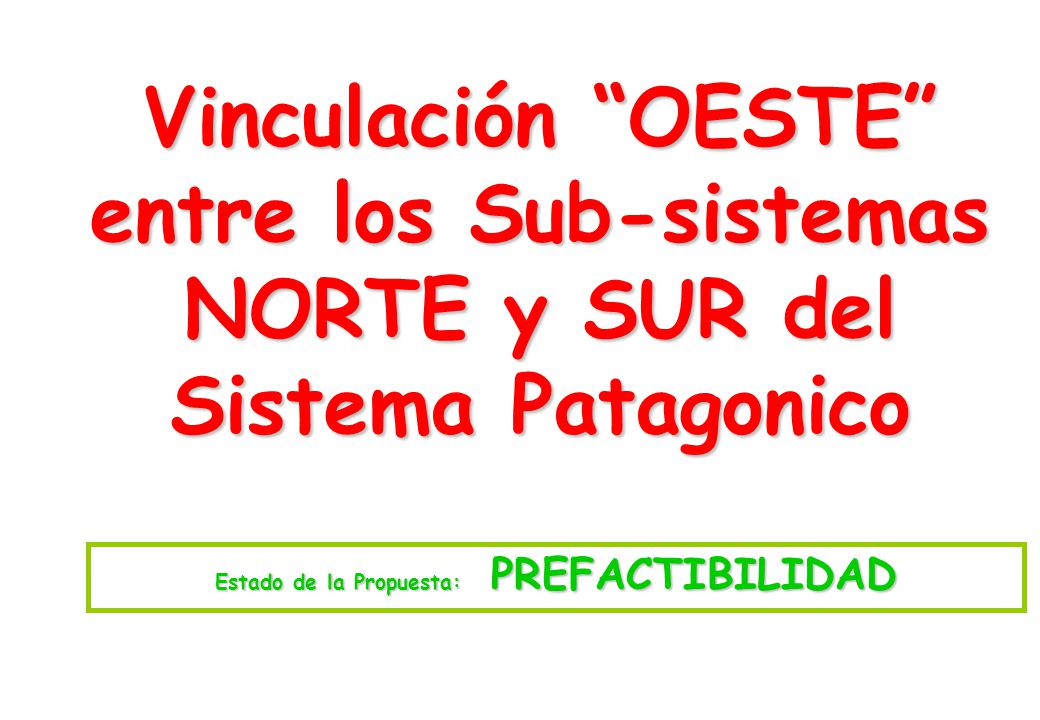

13 Estado de la Propuesta: PREFACTIBILIDAD
Vinculación “OESTE” entre los Sub-sistemas NORTE y SUR del Sistema Patagonico Estado de la Propuesta: PREFACTIBILIDAD

14 Interconexión entre Subsistemas Norte y Sur C.H. FLORENTINO AMEGHINO
Provincia del Chubut Sistema Interconectado Regional Patagónico (SIRP) Interconexión entre Subsistemas Norte y Sur A Sierra Grande (Río Negro) Dpto.Cushamen Dpto.Gastre Dpto.Telsen Dpto.Biedma Puerto Piramide Puerto Madryn Esquel C.H. FUTALEUFÚ 448 MW Dpto.Gaiman Trevelin Trelew Dpto Rawson Dolavon Gaiman Rawson Dpto.Futaleufú Dpto.Languineo REFERENCIAS C.H. FLORENTINO AMEGHINO 48 MW Dpto.Tehuelches Línea existente de 330 KV Linea 132 KV Gdor COSTA – RIO MAYO Sección: 3 x 150 Al Ac Long.Aprox 210 KM Dpto.Paso de Indios Dpto.Martires Dpto.Florentino Ameghino Línea existente de 132 KV Línea de 132 KV propuesta Dpto.Rio Senguer Dpto.Sarmiento Dpto.Escalante Línea de 132 KV interconexión entre subsistemas Norte y Sur Línea existente de 33 KV Central Hidroeléctrica Central Térmica Km5 (C.T.P.s.a.) Sarmiento Central Térmica Central Térmica (Energía de Sur s.a.) Comodoro Rivadavia Rada Tilly Zonas abastecidas por el S.I.R.P. Nueva Zonas abastecidas por el S.I.R.P. A Pico Truncado (Santa Cruz)

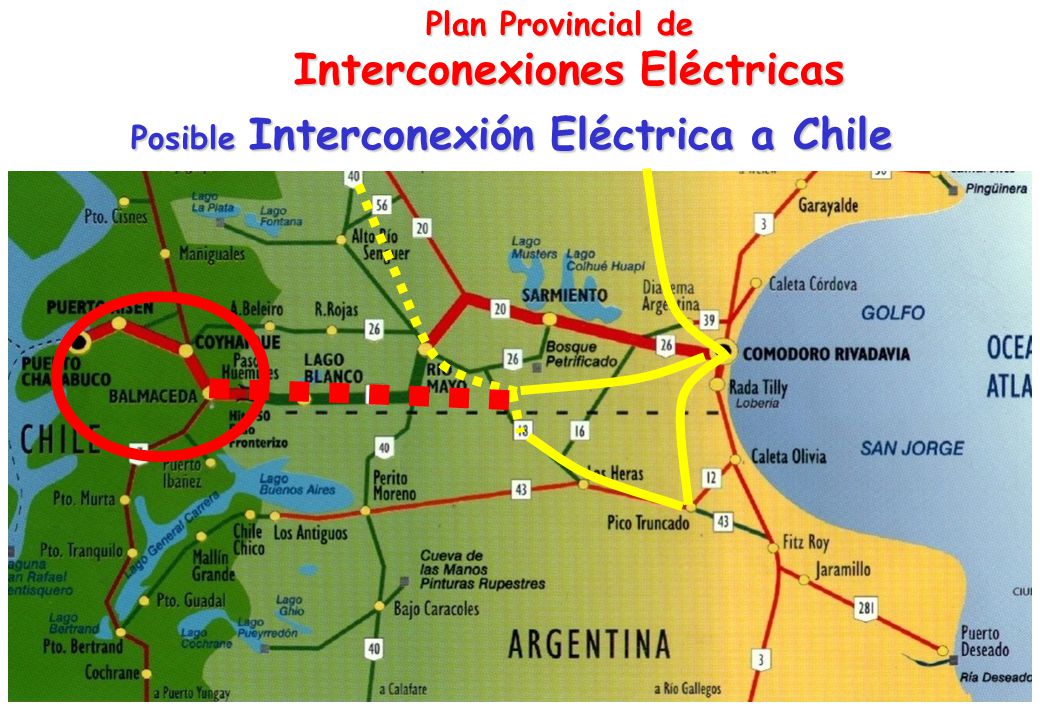

15 Interconexiones Eléctricas Posible Interconexión Eléctrica a Chile
Plan Provincial de Interconexiones Eléctricas Posible Interconexión Eléctrica a Chile

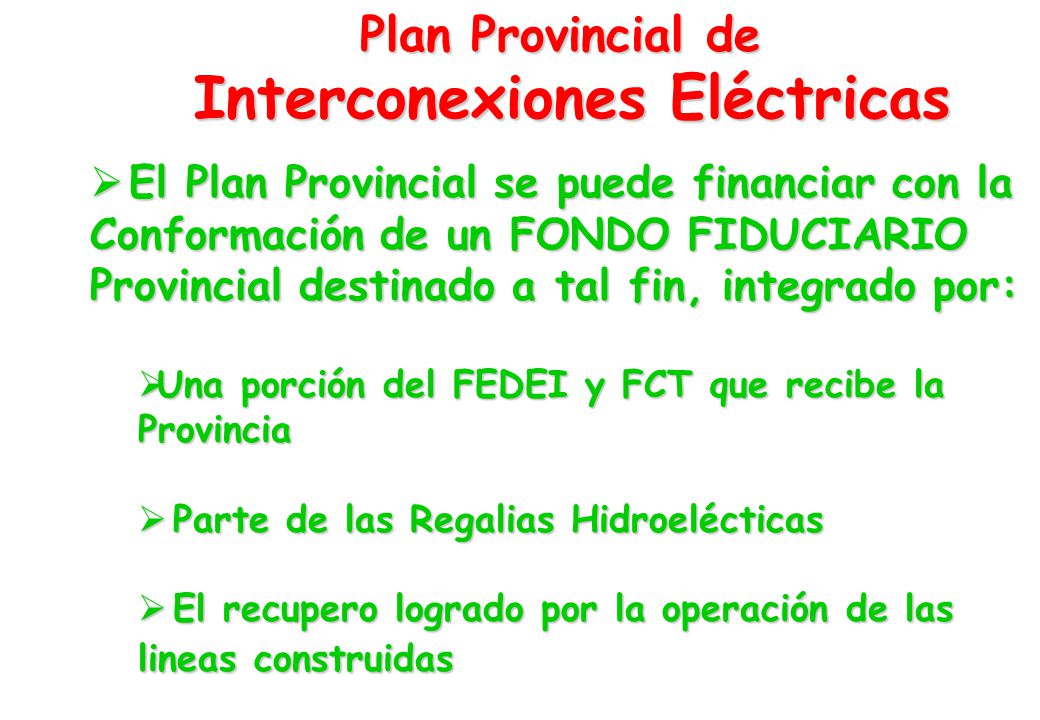

16 Interconexiones Eléctricas
Plan Provincial de Interconexiones Eléctricas El Plan Provincial se puede financiar con la Conformación de un FONDO FIDUCIARIO Provincial destinado a tal fin, integrado por: Una porción del FEDEI y FCT que recibe la Provincia Parte de las Regalias Hidroelécticas El recupero logrado por la operación de las lineas construidas

17 Interconexiones Eléctricas
Plan Provincial de Interconexiones Eléctricas La Interconexión entre los Sub-Sistemas NORTE y SUR del Sistema Patagónico: Solucionaría la restricción impuesta por la insuficiente capacidad de transporte de la Línea AMEGHINO-COM. RIVADAVIA Evitaría los sobrecostos por generación forzada Daría mayor confiabilidad y seguridad en la operación del SISTEMA PATAGONICO

18 Interconexiones Eléctricas
Plan Provincial de Interconexiones Eléctricas La posibilidad de interconectar el Sistema Patagónico con la Región de BALMACEDA, Pto AISEN y COYAIQUE en Chile, permitiría la instalación de generación adicional en el Sistema Patagonico, con las siguientes ventajas adicionales: Mayores regalias gasiferas Puestos de Trabajo

19 Instituto Federal para la Refundación Argentina
Gracias por su atención Instituto Federal para la Refundación Argentina Provincia del Chubut
