1 Estimación de Tamaño de Software: Puntos Funcionales
Grupo de Construcción de Software Facultad de Ingeniería Universidad de los Andes

2 Puntos de Función Métrica para cuantificar la funcionalidad de un sistema de software tal como la percibe el usuario/comprador. Propuesta originalmente por A. Albrecht (IBM) en Permite medir el tamaño del sistema a partir de sus requisitos iniciales. Puede usarse muy tempranamente en el proceso de desarrollo ya que resulta relativamente fácil de visualizar.

3 Cálculo de los puntos de función
Los puntos de función son un número positivo con escala arbitraria que refleja el tamaño de la funcionalidad del sistema (i.e. a mayor tamaño mayor número de puntos de función).

4 Cálculo de los puntos de función (cont.)
Se calculan de acuerdo con las siguientes fórmulas: Puntos de función = Puntos de función sin ajuste x Factor de complejidad de procesamiento donde, Factor de complejidad de procesamiento = (0.01 x Puntos de complejidad de procesamiento

5 Puntos de función sin ajuste
Es una medida de la funcionalidad del sistema que no pretende reflejar su complejidad interna. Se mide contando en el sistema: Entradas (inputs) Salidas (outputs) Consultas (inquiries) Almacenamientos lógicos (logical files) Interfaces con otros sistemas

6 Complejidad y pesos Simple Complejo Tipo Promedio Entradas 3 4 6
Salidas 5 7 Almacenamientos lógicos 10 15 Interfaces Consultas

7 Puntos de complejidad de procesamiento
Son una medida del grado de influencia en la complejidad del sistema, de una serie de factores preestablecidos. Se consideran 14 factores diferentes. Cada factor se evalúa en una escala de 0 (no tiene influencia) a 5 (influencia muy fuerte)

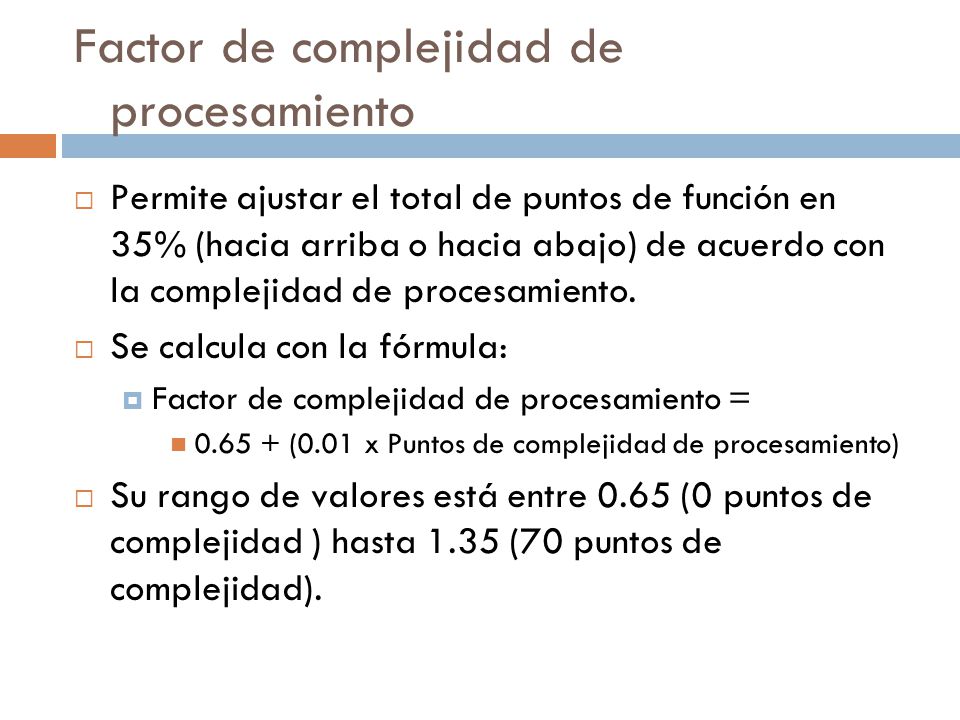

8 Factor de complejidad de procesamiento
Permite ajustar el total de puntos de función en 35% (hacia arriba o hacia abajo) de acuerdo con la complejidad de procesamiento. Se calcula con la fórmula: Factor de complejidad de procesamiento = (0.01 x Puntos de complejidad de procesamiento) Su rango de valores está entre 0.65 (0 puntos de complejidad ) hasta 1.35 (70 puntos de complejidad).

9 Factor de complejidad de procesamiento
Comunicación de datos Actualización en línea Servicios distribuidos Procesamiento complejo Desempeño Reusabilidad Ambiente de uso sobrecargado Facilidad de instalación Rata de transacciones Facilidad de operación Entrada de datos en línea Múltiples lugares de operación Eficiencia del usuario final Facilidad de modificación

10 Ejemplo de cálculo: Puntos de complejidad de procesamiento
Comunicación de datos 5 Actualización en línea 5 Servicios distribuidos 5 Procesamiento complejo 3 Desempeño 4 Reusabilidad 0 Ambiente de uso sobrecargado 1 Facilidad de instalación 1 Rata de transacciones 5 Facilidad de operación 3

11 Ejemplo de cálculo: Puntos de complejidad de procesamiento
Múltiples lugares de operación 4 Eficiencia del usuario final 5 Facilidad de modificación 3 Total de puntos de complejidad de procesamiento (PCP) = 49

12 Ejemplo de cálculo: Resultado final
Factor de complejidad de procesamiento (FCP): FCP = (0.01 x PCP) = (0.01 x 49) = 1.14 Total de puntos de función (FP): FP = PSA x FCP = 63 x 1.14 = 71.82

13 ¿Cómo contar los puntos de función?
El objetivo es encontrar cuáles son las entradas, salidas, consultas, cuántos almacenamientos lógicos hay ... Desarrollar un diagrama de contexto del sistema. Identificar todas las interacciones del sistema con entidades externas del mundo real. A partir de los requerimientos del sistema identificar los puntos funcionales

14 Puntos de función de tipo entrada
Cada una de las entradas del usuario que adiciona o cambia información en el almacenamiento interno o cambia el estado del sistema se cuenta como una entrada Una entrada se considera única si tiene un formato distinto o si requiere una lógica de procesamiento diferente (es manejada por código diferente). Una entrada puede recibirse directamente del usuario (i.e. en línea) o en batch mediante un archivo de comandos.

15 Puntos de función de tipo entrada (cont)
No debe contarse los archivos de entrada que contienen datos generados por otras aplicaciones, ya que éstos serán contados como puntos de función del tipo interface. Lo mismo aplica para las entradas recibidas directamente de otras aplicaciones. No cuente la parte de entrada de una consulta.

16 Clasificación de los puntos de función de tipo entrada
Simple Contiene pocos datos/tipos/campos, pocos archivos internos se ven afectados en su procesamiento, y/o su interfaz de usuario es simple/fácil de desarrollar. Promedio No es claramente ni simple ni complejo.

17 Clasificación de los puntos de función de tipo entrada
Complejo Contiene muchos datos/tipos/campos, muchos archivos internos se ven afectados en su procesamiento, y/o su interfaz de usuario es compleja/difícil de desarrollar

18 Puntos de función de tipo salida
Cada salida enviada al usuario como resultado de algún procesamiento realizado dentro del sistema. Una salida se considera única si tiene un formato distinto o si requiere una lógica de procesamiento diferente (es manejada por código diferente). Una salida puede ser enviada al usuario directamente (i.e. en línea) o en batch como un archivo de mensajes.

19 Puntos de función de tipo salida (cont.)
No deben contarse los archivos de salida generados para uso de otras aplicaciones, ya que éstos serán contados como puntos de función del tipo interface. Lo mismo aplica para las salidas enviadas directamente a otras aplicaciones. No cuente la parte de salida de una consulta.

20 Clasificación de los puntos de función de tipo salida
Simple Contiene pocos datos/tipos/campos, pocos archivos internos son consultados en su procesamiento, y/o su formato es simple/fácil de producir. Promedio No es claramente ni simple ni complejo.

21 Clasificación de los puntos de función de tipo salida
Complejo Contiene muchos datos/tipos/campos, muchos archivos internos son consultados en su procesamiento, y/o su formato es complejo/difícil de producir.

22 PF de tipo almacenamiento lógico
Cada uno de los grupos lógicos de datos que deben ser mantenidos internamente por el sistema para soportar su funcionalidad. Se considera único si guarda un tipo de información diferente, o si requiere una lógica de procesamiento distinta (código diferente) para ser manipulado. Puede corresponder a una o más estructuras de datos, archivos o tablas de relacionales o a una parte de una de ellas.

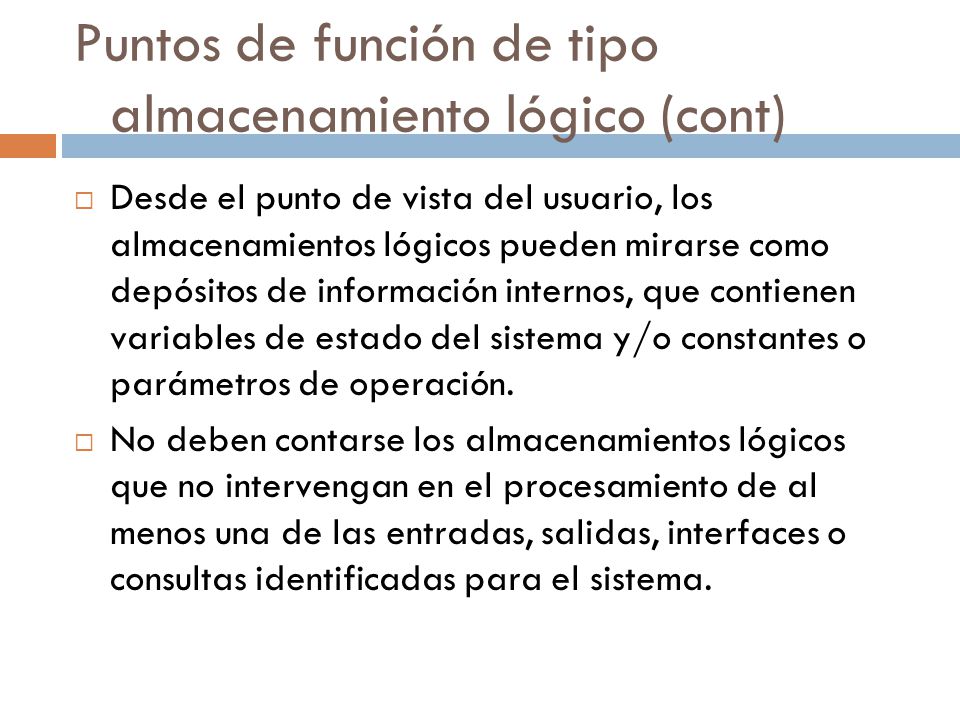

23 Puntos de función de tipo almacenamiento lógico (cont)
Desde el punto de vista del usuario, los almacenamientos lógicos pueden mirarse como depósitos de información internos, que contienen variables de estado del sistema y/o constantes o parámetros de operación. No deben contarse los almacenamientos lógicos que no intervengan en el procesamiento de al menos una de las entradas, salidas, interfaces o consultas identificadas para el sistema.

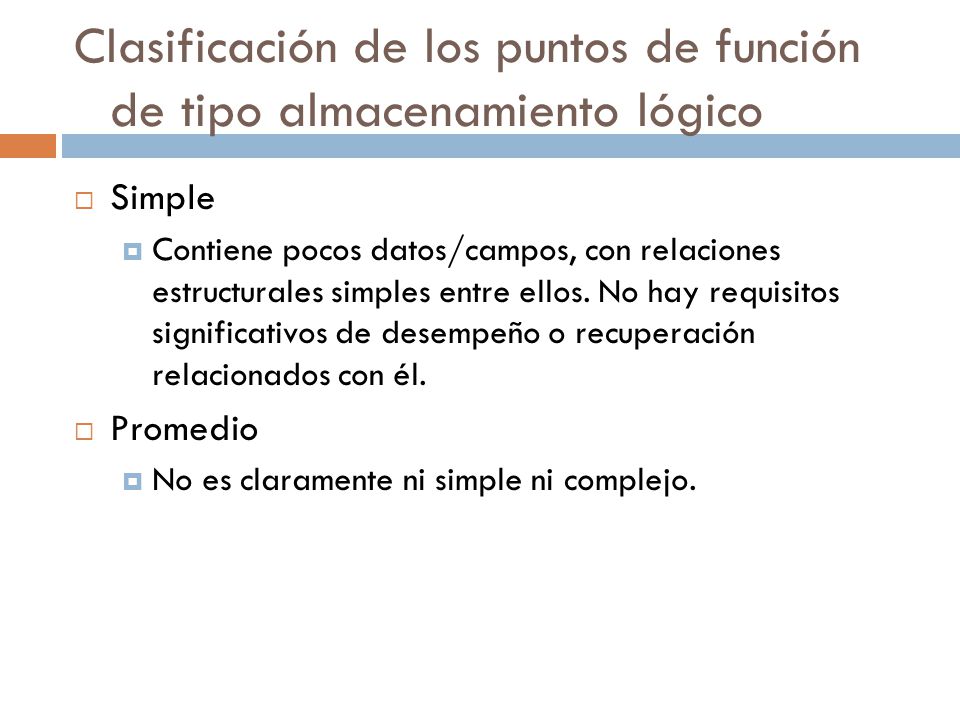

24 Clasificación de los puntos de función de tipo almacenamiento lógico
Simple Contiene pocos datos/campos, con relaciones estructurales simples entre ellos. No hay requisitos significativos de desempeño o recuperación relacionados con él. Promedio No es claramente ni simple ni complejo.

25 Clasificación de los puntos de función de tipo almacenamiento lógico
Complejo Contiene muchos datos/campos, con relaciones estructurales complejas entre ellos. Hay requisitos significativos de desempeño o recuperación relacionados con él.

26 Puntos de función de tipo interface
Cada grupo lógico de datos o información de control, recibido o enviado desde/hacia otra aplicación, directamente o en batch En el caso de comunicación en batch, cada tipo de archivo aceptado o generado por la aplicación cuenta como una interfaz diferente.

27 Puntos de función de tipo interface
Para interfaces directas (en línea), cada mensaje o evento diferente recibido de o enviado a otra aplicación, cuenta como una interfaz diferente. Las entradas recibidas de otras aplicaciones, relacionadas con el propósito principal de la aplicación deben ser contadas como puntos de función de tipo entrada. Lo mismo aplica para las salidas.

28 Clasificación de los puntos de función de tipo interface
Simple Contiene pocos datos/campos, y posee una estructura o formato simple. Promedio No es claramente ni simple ni compleja. Compleja Contiene muchos datos/campos, y posee una estructura o formato complejo.

29 Puntos de función de tipo consulta
Cada combinación lógica de entrada/salida, dónde la entrada causa una salida inmediata, y ningún almacenamiento interno es actualizado (i.e. no cambia el estado del sistema). Una consulta se considera única si sus porciones de entrada y/o salida tienen formatos diferentes de las de otras consultas, o si requiere un procesamiento lógico (código) diferente

30 Clasificación de los puntos de función de tipo consulta
Se clasifica la parte de entrada de la consulta como simple, promedio o compleja, como en el caso de los puntos de función de tipo entrada. Se clasifica la parte de salida de la consulta como simple, promedio o compleja, como en el caso de los puntos de función de tipo salida. La complejidad de la consulta es la mayor de las dos clasificaciones anteriores.

31 Obtención de los puntos de complejidad de procesamiento
Se estima el grado de influencia que cada uno de los 14 factores de complejidad de procesamiento tiene en la implantación del sistema, y se suman estos valores.

32 Obtención de los puntos de complejidad de procesamiento
Valores posibles para estimar el grado de influencia: 0 = No esta presente, no tiene ninguna influencia si lo está 1 = Influencia poco significativa 2 = Influencia moderada 3 = Influencia significativa 4 = Influencia significativa 5 = Influencia muy fuerte, en toda la extensión del sistema

33 Factores de complejidad del procesamiento
Comunicación de datos Los datos y la información de control utilizados por la aplicación son enviados o recibidos por medio de servicios de comunicación electrónica.

34 Factores de complejidad del procesamiento
Servicios distribuidos La aplicación mantiene datos distribuidos (en múltiples computadores) o procesa información en forma distribuida.

35 Factores de complejidad del procesamiento
Desempeño Los requisitos de desempeño de la aplicación, ya sea en tiempo de respuesta o capacidad de procesamiento de datos, tienen influencia en su diseño, desarrollo, instalación o soporte.

36 Factores de complejidad del procesamiento
Ambiente de uso sobrecargado Se desea correr la aplicación en equipo existente o comprometido que tendrá una alta carga de operación.

37 Factores de complejidad del procesamiento
Rata de transacciones La rata de transacciones es alta y tendrá influencia en el diseño, desarrollo, instalación o soporte de la aplicación.

38 Factores de complejidad del procesamiento
Entrada de datos en línea La aplicación ofrece servicios de entrada de datos y control en línea.

39 Factores de complejidad del procesamiento
Eficiencia del usuario final Las operaciones en línea ofrecidas, deben diseñarse o implantarse con un énfasis en la eficiencia de los usuarios

40 Factores de complejidad del procesamiento
Actualización en línea La aplicación ofrece actualización en línea de los almacenamientos de datos lógicos

41 Factores de complejidad del procesamiento
Procesamiento complejo Muchas interacciones de control y puntos de decisión, uso extensivo de operaciones lógicas y matemáticas, amplia necesidad de código de manejo de casos excepcionales resultante de operaciones incompletas o fallidas.

42 Factores de complejidad del procesamiento
Reusabilidad El código de la aplicación será diseñado específicamente para ser reutilizado en otras aplicaciones. Facilidad de instalación La facilidad de conversión o instalación, aparece como parte de los requisitos.

43 Factores de complejidad del procesamiento
Facilidad de operación Se ofrecerán procedimientos efectivos de arrancada, copias de respaldo (back-up) y recuperación y éstos serán probados en la fase de pruebas. La aplicación debe reducir al mínimo al necesidad de intervención del operador.

44 Factores de complejidad del procesamiento
Múltiples lugares de operación La aplicación será diseñada específicamente para ser instalada en varios lugares de operación y/o en varias organizaciones. Facilidad de modificación La aplicación será diseñada específicamente para ser flexible a los cambios (i.e. altamente parametrizada, fácilmente modificable, etc).

45 Estimación del tamaño El tamaño de la aplicación puede estimarse correlacionando los puntos de función con el número de líneas de código Puede utilizarse una regla de proporcionalidad (regla de tres) basada en tablas como las mostradas anteriormente. También puede usarse la técnica de regresión lineal con base en proyectos anteriores. Este método puede resultar mucho más confiable.

46 Estimación del tamaño (cont.)
Los puntos de función pueden contarse antes y después del desarrollo, con lo cual es posible hacer correlaciones que permitan ajustar las estimaciones para lograr una mayor precisión. La correlación entre los puntos de función y el tamaño de las aplicaciones es normalmente alta.

47 Consideraciones finales
Los puntos de función son un método relativamente sencillo para estimar el tamaño de una aplicación. Los puntos de función son un proxy de estimación muy conveniente, ya que son fácilmente observables a los largo del desarrollo.

48 Consideraciones finales
Su uso está limitado en buena parte a las aplicaciones de corte comercial. Otro tipo de aplicaciones puede requerir de métodos diferentes. Es posible refinar el método modificando los pesos de los distintos elementos, los factores de complejidad de procesamiento, o los pesos de estos últimos. Este proceso, sin embargo, puede ser bastante complejo.

49 Referencias A. J. Albretch, J. E. Gaffney, Software Function, Source Lines of Code, and Development Effort Prediction: A Software Science Validation, IEEE Transactions on Software Engineering, Vol 9, No. 6, noviembre de C. R. Symons, Function Point Analysis: Difficulties and Inprovements, IEEE Transactions on Software Engineering, Vol 14, No. 1, enero de 1988. C. F. Kemerer, B. S. Porter, Improving the Reliability of Function Point Measurement: An Empirical Study, IEEE Transactions on Software Engineering, Vol 18, No. 11, noviembre de 1992. International Function Point Users Group (IFPUG) Home Page, IFPUG, Guidelines to Software Measurement, IFPUG, 1994.
