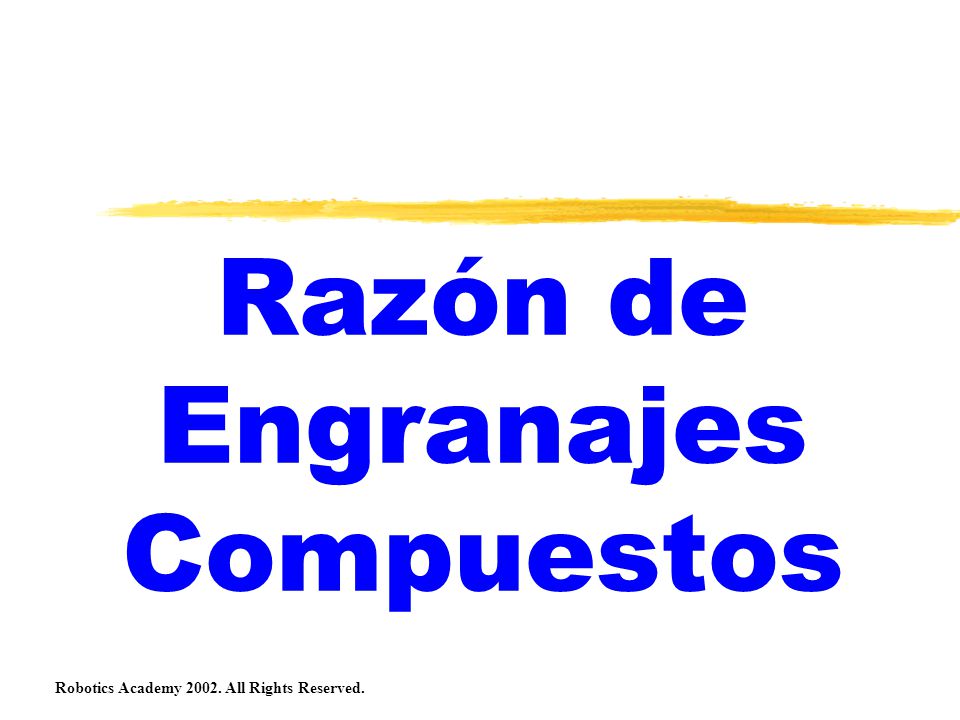

Razón de Engranajes Compuestos

Presentación del tema: "Razón de Engranajes Compuestos"— Transcripción de la presentación:

1 Razón de Engranajes Compuestos
Robotics Academy All Rights Reserved.

2 Razón de Engranajes Simple

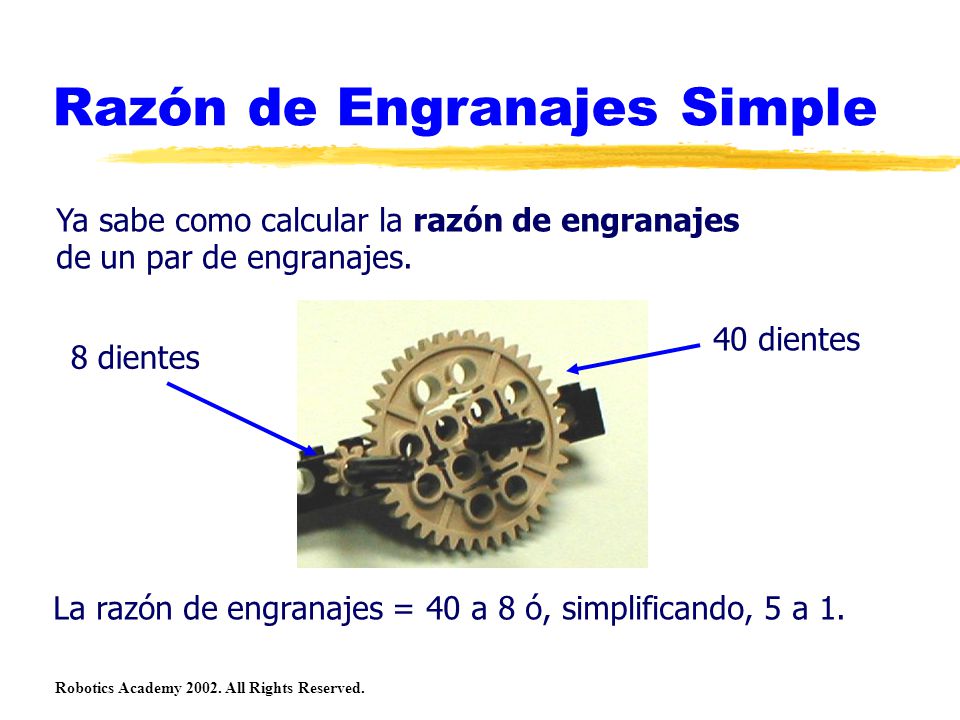

Ya sabe como calcular la razón de engranajes de un par de engranajes. 40 dientes 8 dientes La razón de engranajes = 40 a 8 ó, simplificando, 5 a 1. Robotics Academy All Rights Reserved.

3 Razón de Engranajes Compuestos

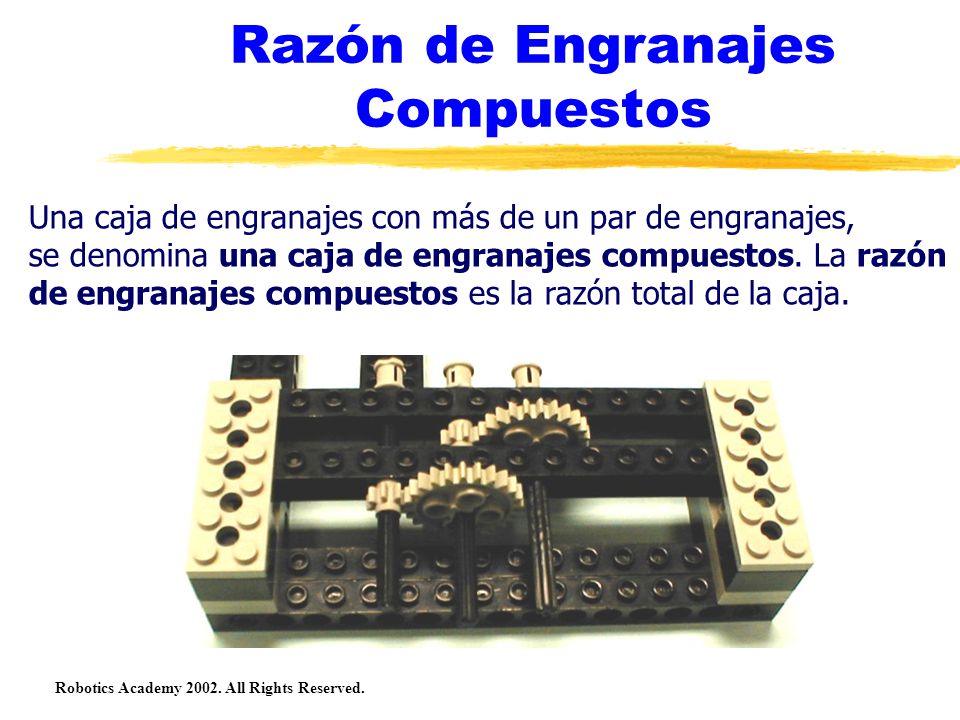

Una caja de engranajes con más de un par de engranajes, se denomina una caja de engranajes compuestos. La razón de engranajes compuestos es la razón total de la caja. Robotics Academy All Rights Reserved.

4 Razón de Engranajes Compuestos

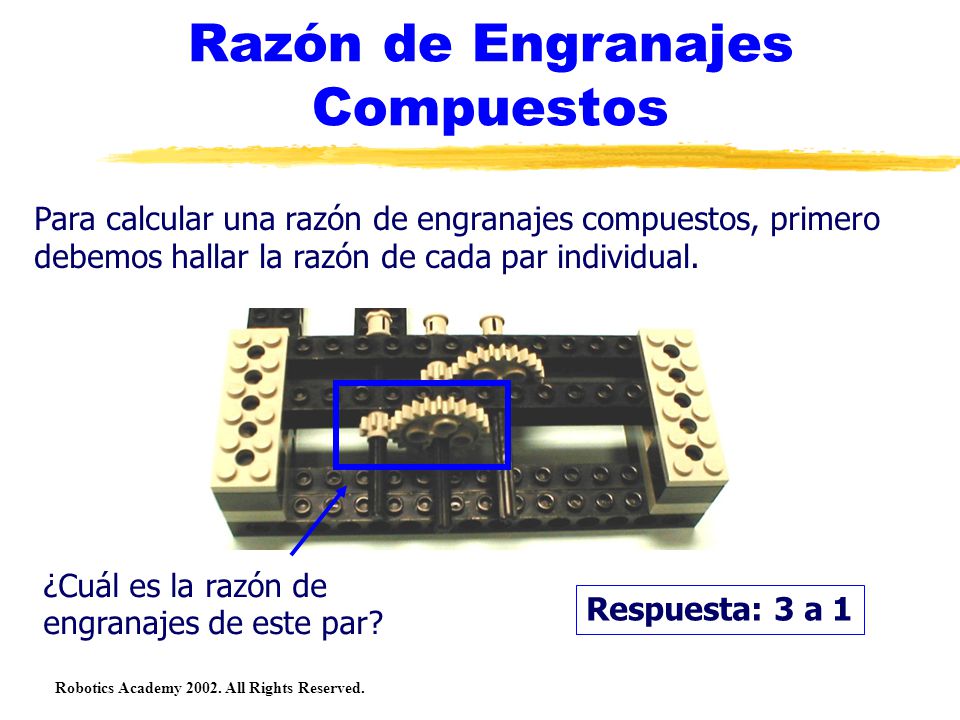

Para calcular una razón de engranajes compuestos, primero debemos hallar la razón de cada par individual. ¿Cuál es la razón de engranajes de este par? Respuesta: 3 a 1 Robotics Academy All Rights Reserved.

5 Razón de Engranajes Compuestos

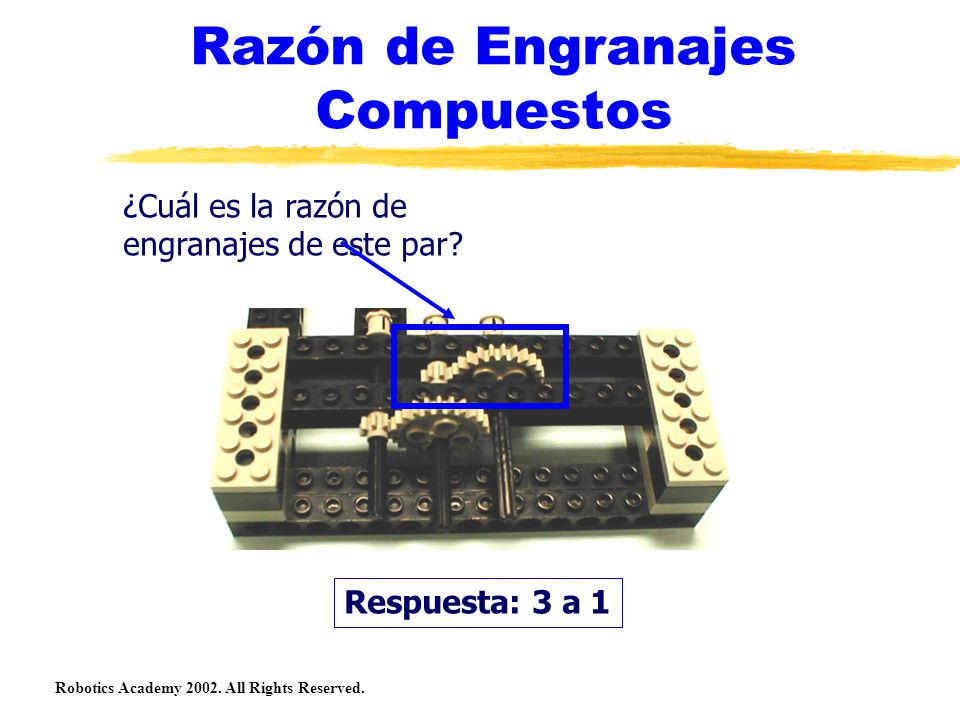

¿Cuál es la razón de engranajes de este par? Respuesta: 3 a 1 Robotics Academy All Rights Reserved.

6 Razón de Engranajes Compuestos

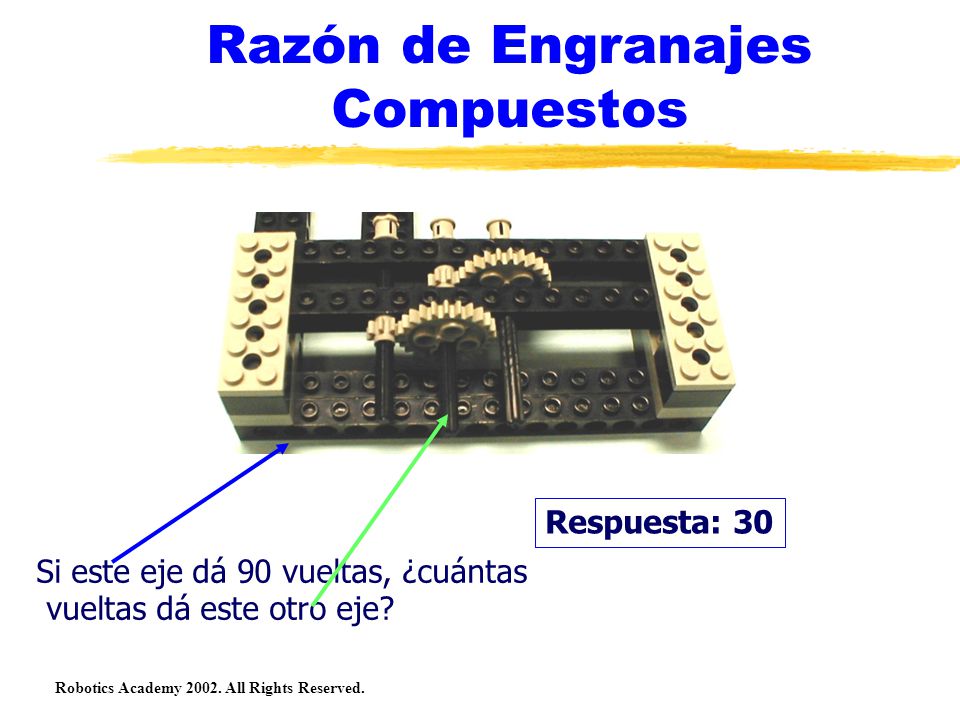

Respuesta: 30 Si este eje dá 90 vueltas, ¿cuántas vueltas dá este otro eje? Robotics Academy All Rights Reserved.

7 Razón de Engranajes Compuestos
Y, si este eje dá 30 vueltas, ¿cuántas vueltas dá este otro eje? Respuesta: 10 Robotics Academy All Rights Reserved.

8 Razón de Engranajes Compuestos

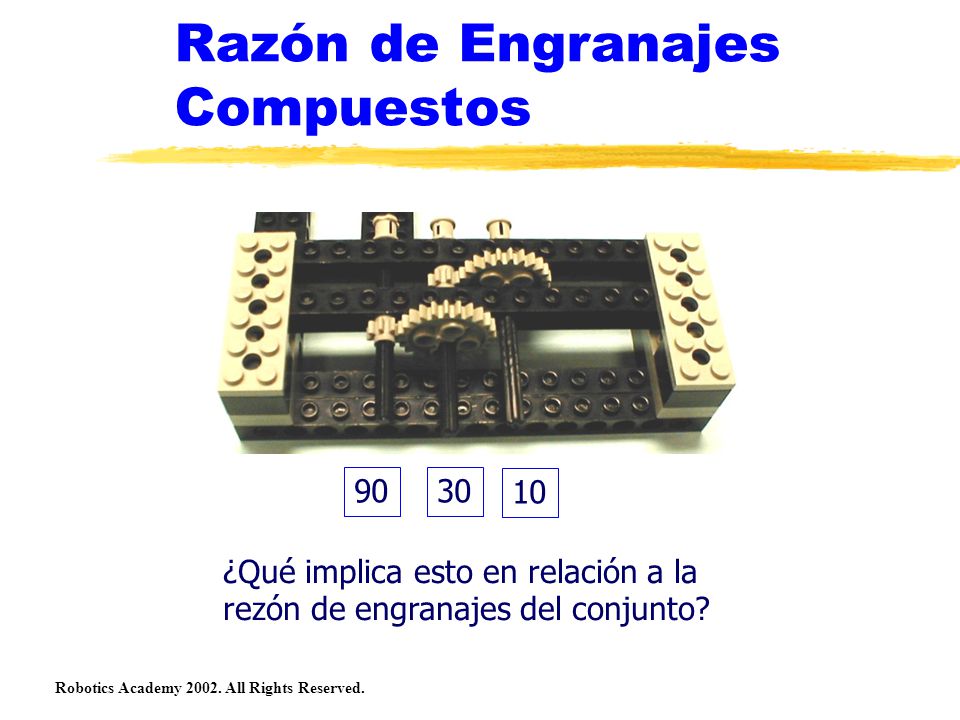

90 30 10 ¿Qué implica esto en relación a la rezón de engranajes del conjunto? Robotics Academy All Rights Reserved.

9 Razón de Engranajes Compuestos

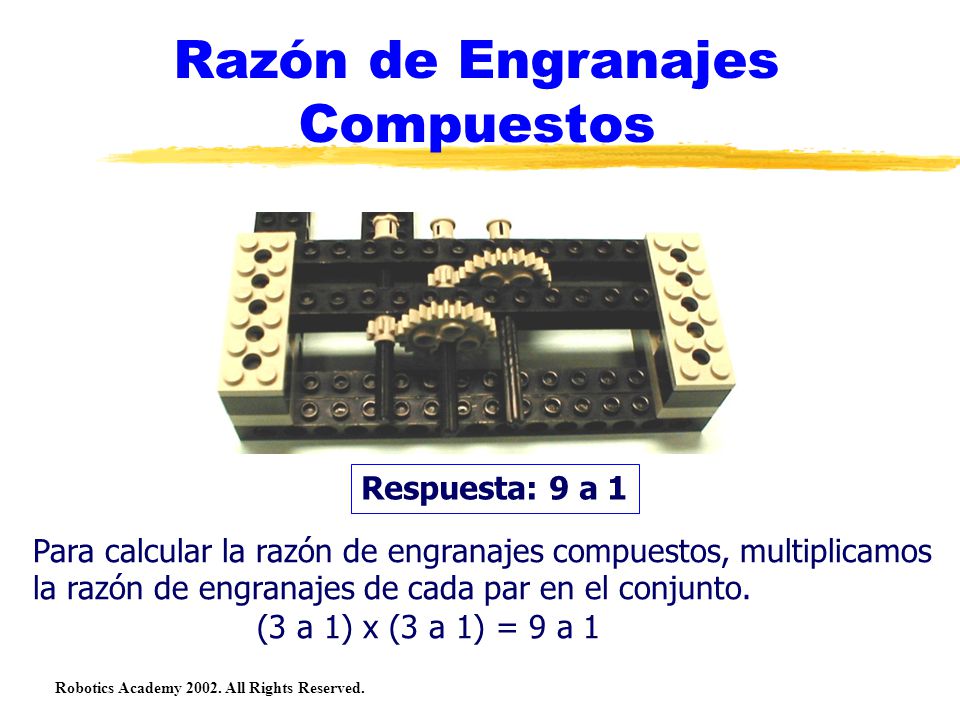

Respuesta: 9 a 1 Para calcular la razón de engranajes compuestos, multiplicamos la razón de engranajes de cada par en el conjunto. (3 a 1) x (3 a 1) = 9 a 1 Robotics Academy All Rights Reserved.

10 Razón de Engranajes Compuestos

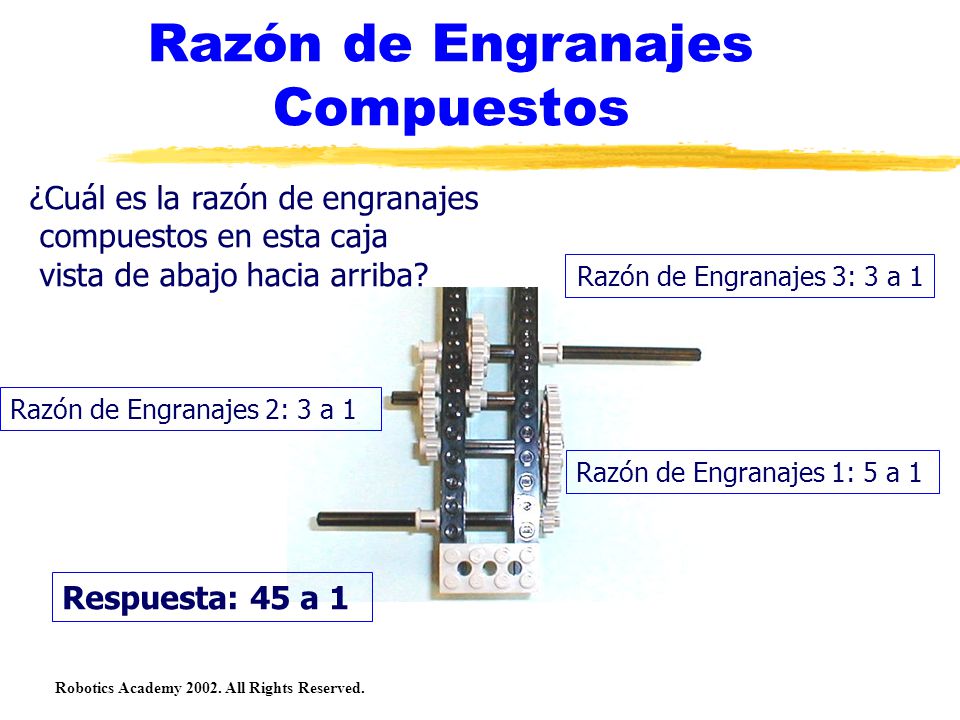

¿Cuál es la razón de engranajes compuestos en esta caja vista de abajo hacia arriba? Razón de Engranajes 3: 3 a 1 Razón de Engranajes 2: 3 a 1 Razón de Engranajes 1: 5 a 1 Respuesta: 45 a 1 Robotics Academy All Rights Reserved.
