1 Analysis de Escurrimiento de las Microcuencas “El Arroyo El Chilito” y “La Presa Bernardez” Guadalupe, Zacatecas, Mexico Nathan Lowe, Shawn Stanley y Jeffery Crump

2 Introducción En la area conurbada Zacatecas-Guadalupe, se encuentra dos microcuencas, Arroyo El Chilito y la Presa Bernardez. Se modifican esas areas a causa de la urbanización por medio de: –La pavimentación –La erosión Los escurrimientos serán incrementados

3 Datos Necesarios Modelo Digital de Elevation (DEM) Uso de Suelo Edafología (Typo de suelo) Precipitación Fotos y mapas aereales

4 Delineación de las Microcuencas 1.Importar el DEM 2.Ejecutar el programa TOPAZ 3.Poner un punto de salida de la microcuenca 4.Ejecutar “Delineate Basins Wizard”

5 Datos de DEM Resolución de 30-metros Coordinatos de UTM NAD 27 Delineación digital de las cuencas La Presa Bernardez El Arroyo El Chilito

6 Datos de Uso de Suelo y Typo de Suelo Imagenes digitales de INEGI (Instituto Nacional de Estadística Geografía e Informática) Superposición de polígonos de uso de suelo y typo de suelo Asociación de permeabilidad con los polígonos para calcular la infiltración Uso de Suelo Edafología (Tipo de Suelo)

7 Datos de Precipitación Curvas de Intensidad- Duración-Frecuencia (IDF) de datos historicos Tormenta diseñada: Distribución temporal: SCS Typo II 2- o 24- horas

8 Flujos Futuros Al modelar la urbinización hipotética, la permeabilidad de las cuencas disminuye más. Un analysis se hizo en HEC-1 y HMS para mostrar este cambio. Al comparar lo actual con lo futuro, el desarroyo aumentará flujos máximos por 1.5 a 2 veces los flujos acuales.

9 HEC-HMS vs HEC-1 Problemas con computaciones Diferencias de las calculaciones

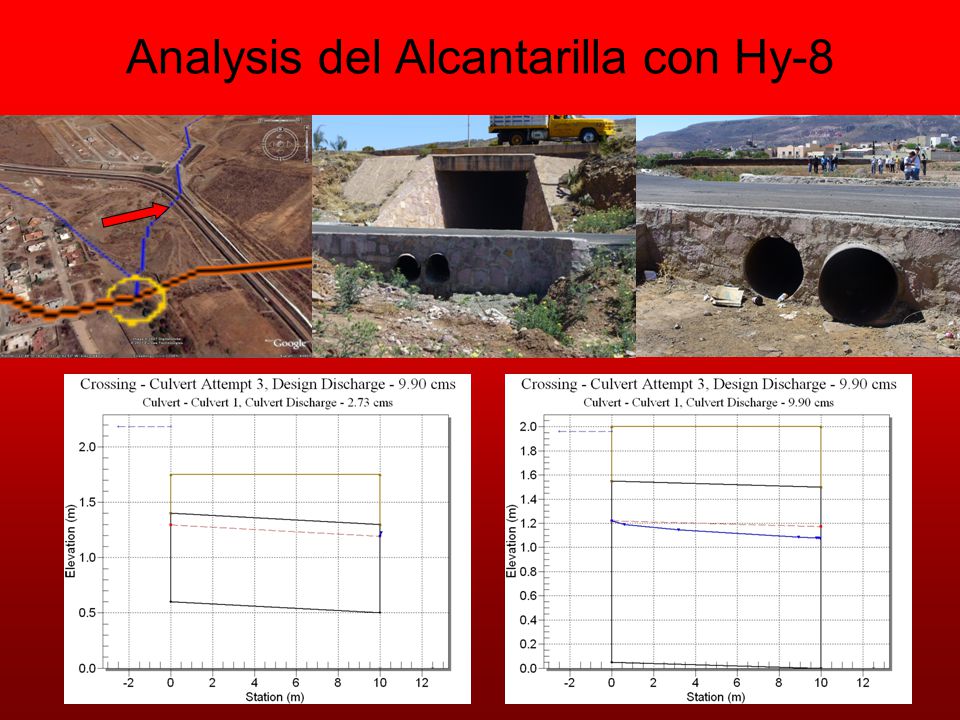

10 Analysis del Alcantarilla con Hy-8

11 Recomendaciones La Presa Bernardez –Reinstalar la presa existente al controlar el flujo de salida con una puerta ajustable. –Determinar el volumen necesario de la presa para retrasar y bajar efectivamente el flujo pico por la salida. –Esto controlará el riesgo de inundaciones mas abajo en eventos de tormentas diseñadas. El Arroyo El Chilito –Despejar la ruina del canal abajo de la carretera. –Determinar si el canal puede llevar flujos picos de tormentas diseñadas. –Usar el area abandonada arriba de la carretera como presa de detencion.

12 Analysis Adicional Necesario Modelos en HEC-RAS de los canales abajo de las salidas Datos topograficos de las presas arriba de las salidas Analysis de las salidas de las cuencas para diseñar presas de detencion de acuerdo con los requisitos de profunididad de agua
