2 Contenido Identificación de sistemas con redes neuronales Modelado de dinámica temporal de las manchas solares

3

4 Identificación de sistemas con redes neuronales Las técnicas tradicionales de identificación de sistemas enfrentan dificultades frente a las plantas complejas y altamente no lineales que existen ampliamente en la industria moderna. La motivación para aplicar las redes neuronales en el campo de identificación de sistemas es que estas son entrenadas para modelar el sistema aprendiendo de los datos de entrada de excitación y la respuesta de salida Dos categorías: la identificación del modelo directo y la identificación del modelo inverso

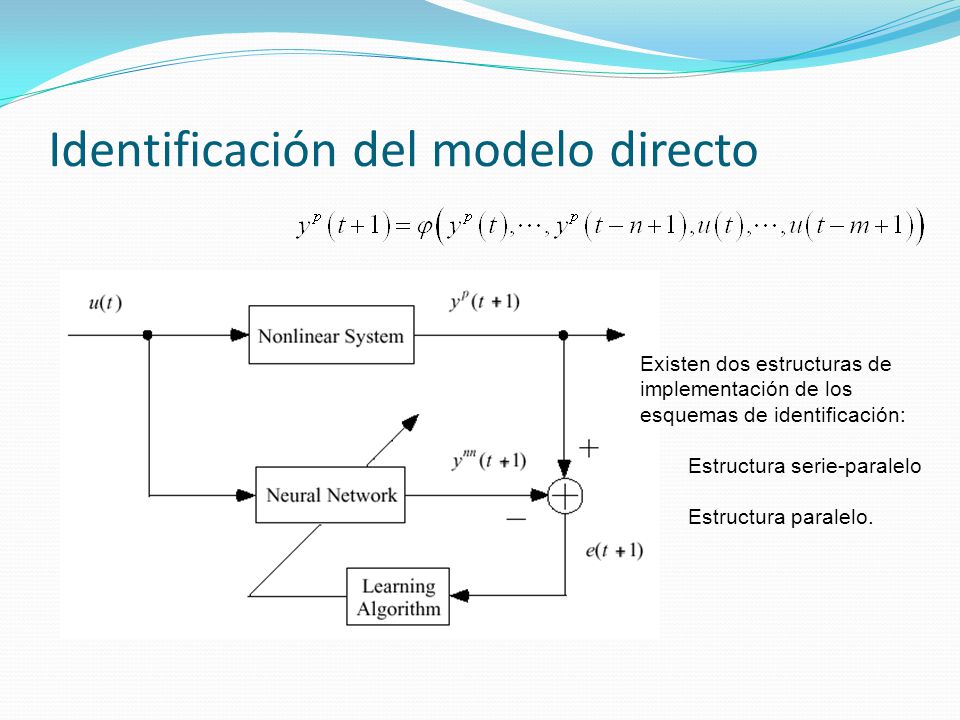

5 Identificación del modelo directo Existen dos estructuras de implementación de los esquemas de identificación: Estructura serie-paralelo Estructura paralelo.

6 Identificación del modelo directo Línea punteada: identificación serie-paralelo; linea a rayas: identificación paralelo.

7 Identificación del modelo directo Línea punteada: identificación serie-paralelo; linea a rayas: identificación paralelo.

8 Identificación directa del modelo inverso Línea punteada: identificación serie-paralelo; linea a rayas: identificación paralelo.

9 Identificación directa del modelo inverso Línea punteada: identificación serie-paralelo; linea a rayas: identificación paralelo.

10 Identificación directa del modelo inverso Desventaja: El procedimiento de adaptación de la red neuronal no es “dirigido hacia un objetivo”, Dado que el objetivo de aplicar el sistema de control inverso basado en redes neuronales es hacer que la salida de la planta siga exactamente la señal de referencia especificada, la señal de entrenamiento debe cubrir un amplio rango del control del sistema con el fin de lograr un modelo inverso fiable de la planta Se requieren señales de entrenamiento distribuidas en forma masiva Esto inevitablemente produciría un tiempo de entrenamiento largo.

11 Identificación directa del modelo inverso Desventaja: Adicionalmente, en el caso de mapeos de sistemas no lineales varios-a-uno, el entrenamiento podría ser difícil, y probablemente conduzca a un modelo inverso erroneo

12 Identificación indirecta del modelo inverso Dos estructuras: identificación serie-paralelo identificación paralelo.

13 Identificación indirecta del modelo inverso identificación serie-paralelo; identificación paralelo.

14

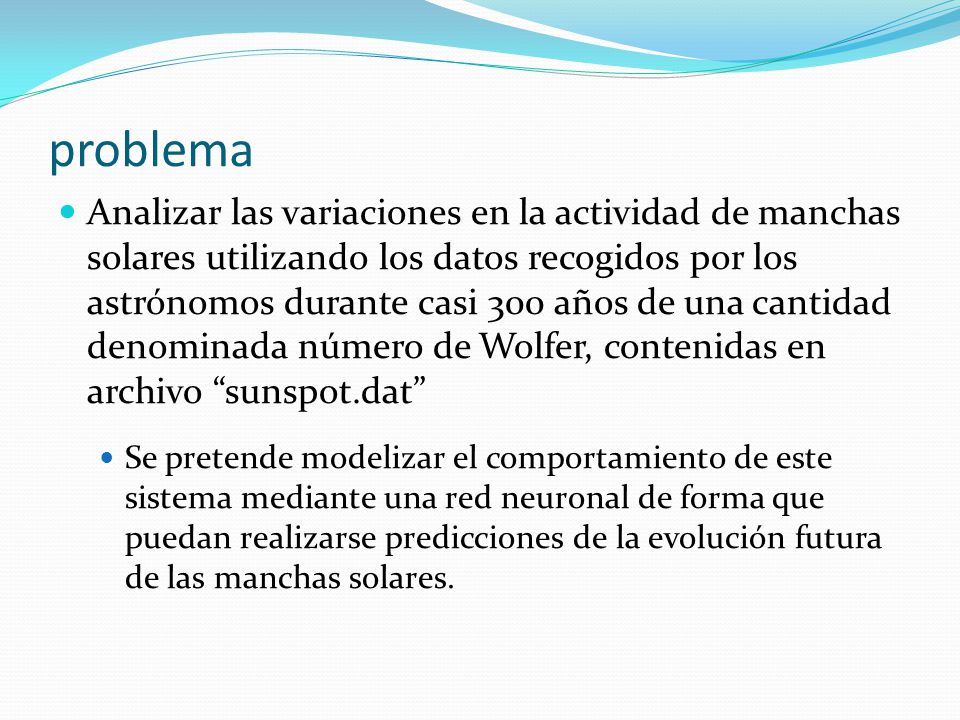

15 problema Analizar las variaciones en la actividad de manchas solares utilizando los datos recogidos por los astrónomos durante casi 300 años de una cantidad denominada número de Wolfer, contenidas en archivo “sunspot.dat” Se pretende modelizar el comportamiento de este sistema mediante una red neuronal de forma que puedan realizarse predicciones de la evolución futura de las manchas solares.

16 DATOS PARA LA OBTENCION DEL MODELO

17 Consideraciones previas Serie temporal con ciclo de 11 años Pocos datos Necesidad de validar el modelo realizar prueba ante nuevas entradas

18 objetivo Dados los registros de numero de manchas solares de los últimos 300 años (sunspot.dat) Crear modelo AR con redes neuronales Que permita predecir el numero de manchas solares en cualquier año

19 El proceso consta fundamentalmente de cuatro pasos: Preparar el conjunto de datos de entrenamiento. Crear la arquitectura de la RNA. Entrenar la RNA. Simular la respuesta de la red ante entradas nuevas

20 Preparar el conjunto de datos de entrenamiento. Pre procesado En problemas de modelización con datos obtenidos de sistemas reales, es importante pre procesar dichos datos antes de su utilización Filtrado Redundancias Escalado

21 Escalado (normalización de media y varianza) Es recomendable eliminar la media y escalar todas las señales con la misma varianza. Los datos pueden ser obtenidos de diferentes sistemas físicos, y los de mayor valor pueden ser demasiado dominantes. Además, el escalado acelera el proceso de entrenamiento. El Neural Network Toolbox de Matlab (NNT) ofrece algunas funciones para el preprocesado y postprocesado de datos: [pn,meanp,stdp,tn,meant,stdt]=prestd(p,t) Preparar el conjunto de datos de entrenamiento.

22 Se va a utilizar las medidas tomadas desde 1700 hasta 1979 de las variaciones de la media anual de actividad solar. Datos Escalizados (sunspot.dat)

23 Preparar el conjunto de datos de entrenamiento. Los datos desde 1700-1920 se tomaran como conjunto de entrenamiento, Los periodos 1921-1955 y 1956-1979 se utilizarán como conjuntos de validación y test: sun_train.txt (conjunto de entrenamiento) y(1700), y(1701), y(1702),……..y(1920) sun_test1.txt (conjunto de validación) y(1921), y(1922), y(1923),……..y(1955) sun_test2.txt (conjunto de test) y(1955), y(1956), y(1957),……..y(1979)

24 Preparar el conjunto de datos de entrenamiento. Matrices P y T de entrenamiento

25 Crear la arquitectura de la RNA Se define una red multicapa feedforward de tres capas (contando de entrada) con 10 nodos logísticos en la capa oculta y un nodo lineal en la de salida. El algoritmo de entrenamiento será el de “levenberg-Marquardt” Se eligió neuronas lineales en la capa de salida para que la salida pueda tomar cualquier valor.

26 Mejorar la Generalización problemas más típicos en el entrenamiento de las RNA’s es el del sobreentrenamiento, error de entrenamiento es muy bajo, pero el error ante nuevas entradas resulta elevado la red no es capaz de generalizar correctamente lo aprendido ante nuevas situaciones Este efecto es muy común cuando el número de parámetros de la red es grande con respecto al conjunto de entrenamiento no es sencillo saber cuál es el tamaño de red adecuado para cada problema, hay algunas técnicas que pueden ayudarnos en esta labor.

27 Mejorar la Generalización Regularización: Esta técnica modifica la función objetivo, que pasa a ser una suma ponderada del MSE (error cuadratico medio)en los datos de entrenamiento con la media de la suma de los cuadrados de los pesos y bias de la red: donde msereg es el error cuadrático medio con regularización. r Factor de estimacion msw es la funcion objetivo

28 Mejorar la Generalización La dificultad estriba en la correcta elección del parámetro de ponderación γ, ya que si es muy pequeño la red no podrá aprender adecuadamente, y si es demasiado grande no evitaremos el sobreentrenamiento. Disponemos de una rutina para determinar el parámetro óptimo basada en la regularización bayesiana denominada ‘trainbr’. característica interesante del algoritmo es que nos permite analizar cuántos parámetros de la red están siendo utilizados de manera efectiva por la red. nos puede orientar acerca del adecuado tamaño de la red para el problema que estemos tratando.
