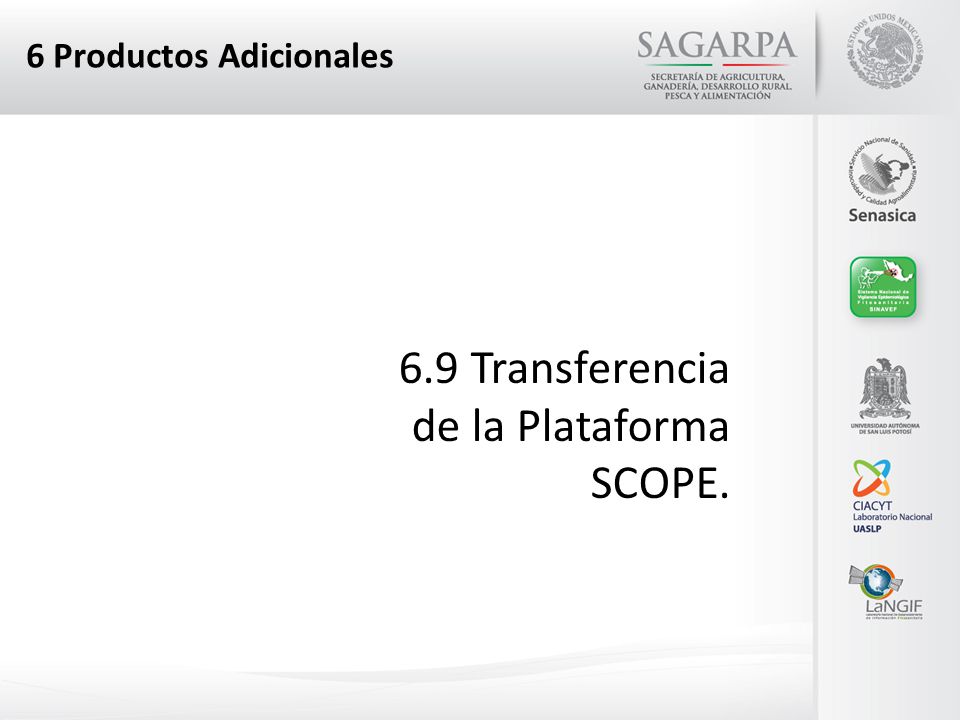

1 6 Productos Adicionales 6.9 Transferencia de la Plataforma SCOPE.

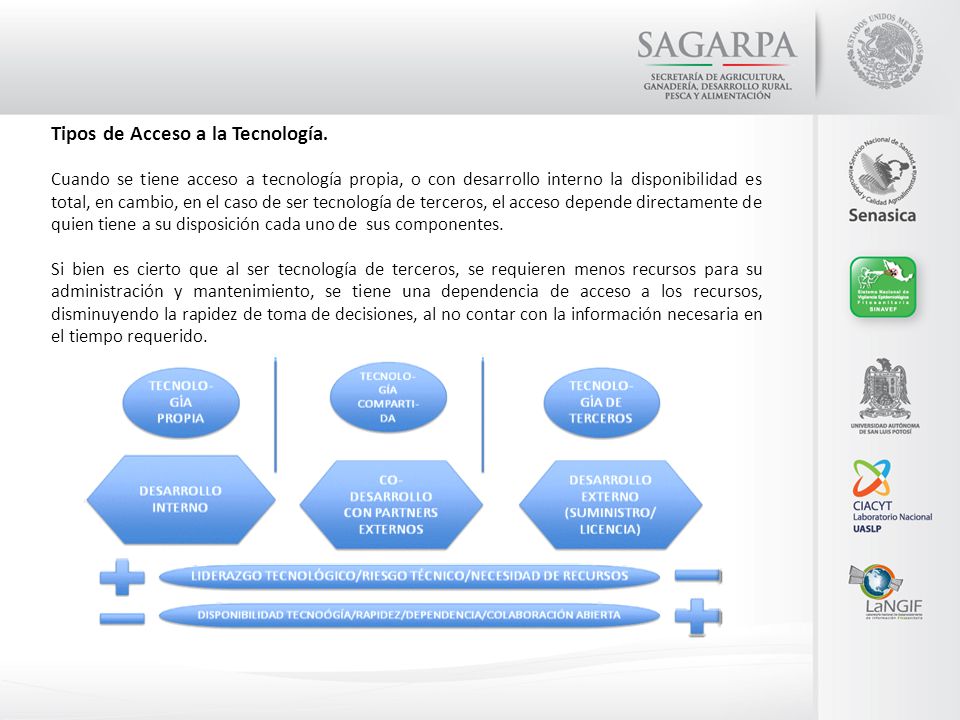

2 Tipos de Acceso a la Tecnología. Cuando se tiene acceso a tecnología propia, o con desarrollo interno la disponibilidad es total, en cambio, en el caso de ser tecnología de terceros, el acceso depende directamente de quien tiene a su disposición cada uno de sus componentes. Si bien es cierto que al ser tecnología de terceros, se requieren menos recursos para su administración y mantenimiento, se tiene una dependencia de acceso a los recursos, disminuyendo la rapidez de toma de decisiones, al no contar con la información necesaria en el tiempo requerido.

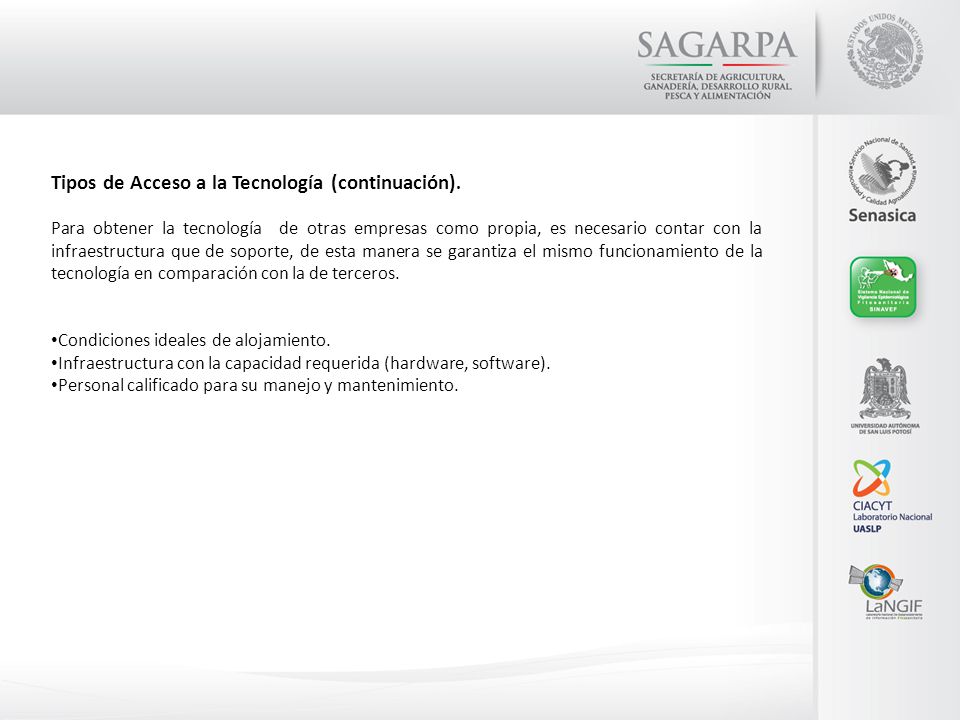

3 Tipos de Acceso a la Tecnología (continuación). Para obtener la tecnología de otras empresas como propia, es necesario contar con la infraestructura que de soporte, de esta manera se garantiza el mismo funcionamiento de la tecnología en comparación con la de terceros. Condiciones ideales de alojamiento. Infraestructura con la capacidad requerida (hardware, software). Personal calificado para su manejo y mantenimiento.

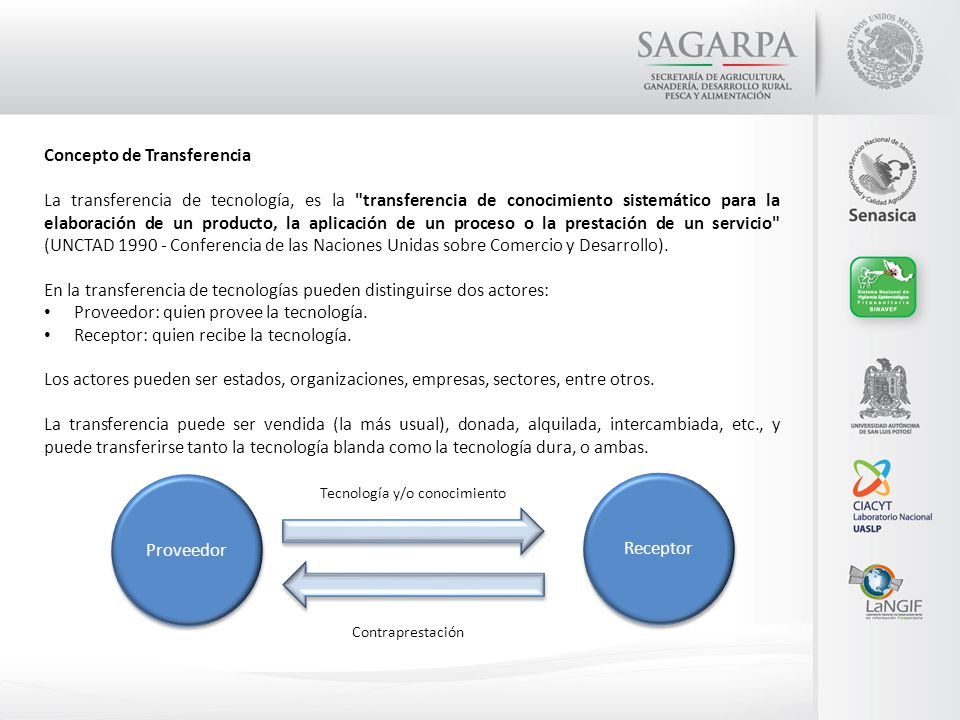

4 Concepto de Transferencia La transferencia de tecnología, es la "transferencia de conocimiento sistemático para la elaboración de un producto, la aplicación de un proceso o la prestación de un servicio" (UNCTAD 1990 - Conferencia de las Naciones Unidas sobre Comercio y Desarrollo). En la transferencia de tecnologías pueden distinguirse dos actores: Proveedor: quien provee la tecnología. Receptor: quien recibe la tecnología. Los actores pueden ser estados, organizaciones, empresas, sectores, entre otros. La transferencia puede ser vendida (la más usual), donada, alquilada, intercambiada, etc., y puede transferirse tanto la tecnología blanda como la tecnología dura, o ambas. Proveedor Receptor Tecnología y/o conocimiento Contraprestación

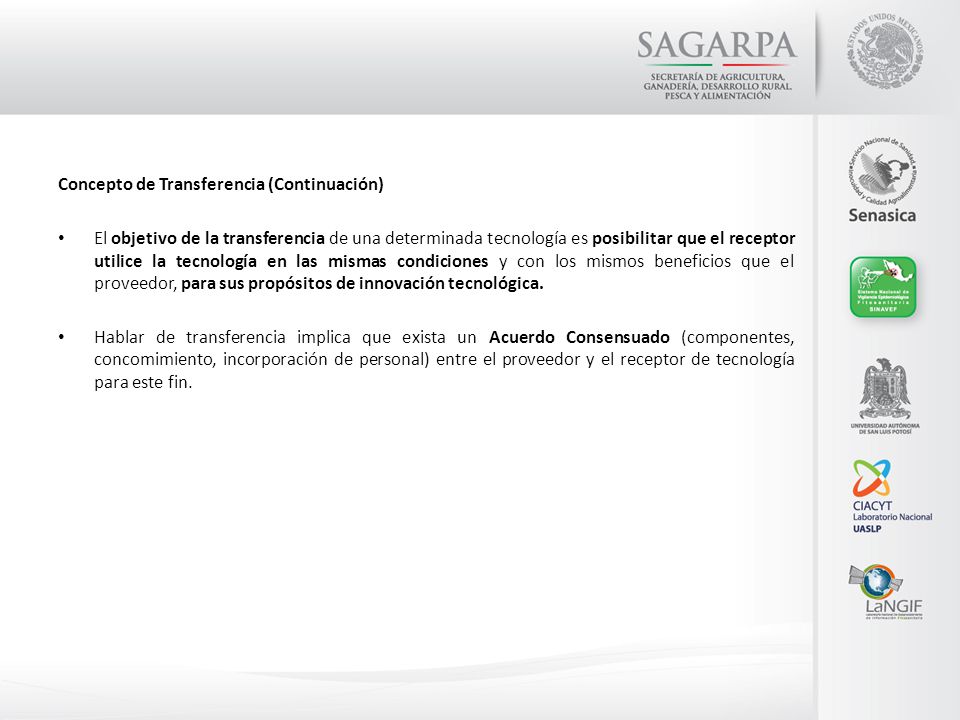

5 Concepto de Transferencia (Continuación) El objetivo de la transferencia de una determinada tecnología es posibilitar que el receptor utilice la tecnología en las mismas condiciones y con los mismos beneficios que el proveedor, para sus propósitos de innovación tecnológica. Hablar de transferencia implica que exista un Acuerdo Consensuado (componentes, concomimiento, incorporación de personal) entre el proveedor y el receptor de tecnología para este fin.

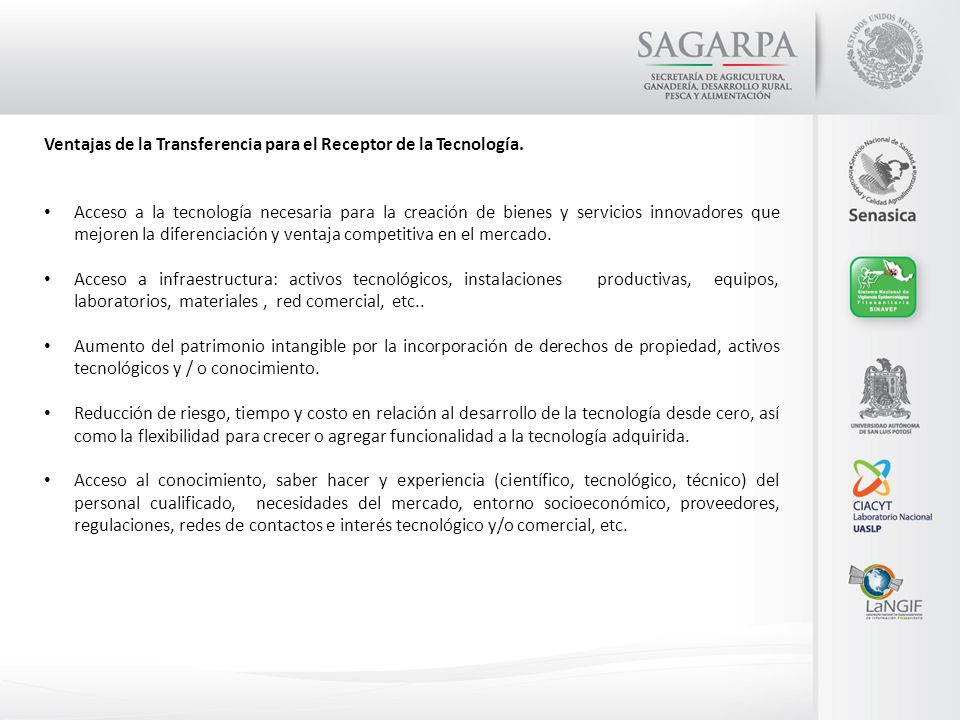

6 Ventajas de la Transferencia para el Receptor de la Tecnología. Acceso a la tecnología necesaria para la creación de bienes y servicios innovadores que mejoren la diferenciación y ventaja competitiva en el mercado. Acceso a infraestructura: activos tecnológicos, instalaciones productivas, equipos, laboratorios, materiales, red comercial, etc.. Aumento del patrimonio intangible por la incorporación de derechos de propiedad, activos tecnológicos y / o conocimiento. Reducción de riesgo, tiempo y costo en relación al desarrollo de la tecnología desde cero, así como la flexibilidad para crecer o agregar funcionalidad a la tecnología adquirida. Acceso al conocimiento, saber hacer y experiencia (científico, tecnológico, técnico) del personal cualificado, necesidades del mercado, entorno socioeconómico, proveedores, regulaciones, redes de contactos e interés tecnológico y/o comercial, etc.

7 Asistencia Técnica y Formación La asistencia técnica consiste en la prestación de asesoramiento técnico y/o servicios especializados fuera de lo contemplado por los derechos de propiedad o el secreto industrial. Se trata de un gran abanico de posibilidades que pasan por: Asistencia Técnica (asesoramiento, consultoría, ingeniería, estudios, apoyo tecnológico, capacitación, etc.), servicios especializados (ensayos, análisis, certificaciones, etc.), formación en áreas clave (producción, gestión, investigación, etc.) e incluso subcontratación industrial (fabricación, suministro de componentes, etc.).

8 Movilidad de Personal La movilidad de personal es un mecanismo de incorporación de personal experto o conocedor de las áreas científicas o técnicas de interés para la empresa procedente de un proveedor tecnológico. Puede consistir en una incorporación permanente (contratación en el sentido habitual de la empresa) o en una incorporación temporal (estancia, intercambio) que permite de forma transmitir un conocimiento científico-técnico importante. La persona que se incorpora puede ser desde un estudiante recién graduado hasta un científico senior con grado de doctor, pasando por un tecnológico con varios años de experiencia en investigación. Lo mas recomendado es tener siempre personal altamente calificado que cubra el perfil requerido en un 75% cuando menos. Proveedor Receptor

9 MOU En el MEMORANDUM DE ENTENDIMIENTO(MOU) firmado entre la empresa ZedX Inc. (ZedX) y la Universidad Autónoma de San Luis Potosí (UASLP), con fecha 01 de Julio del 2012. Se establecen las responsabilidades entre la UASLP y la empresa ZedX, para la operación y transferencia de SCOPE durante el período que comprende del 01 de septiembre 2012 al 28 de febrero de 2013. La operación de SCOPE incluye todos los módulos (herramientas y programas), servicios y soporte para tener una plataforma tecnológica funcional. Memorandum of Understanding v.8 (ESP).pdf MOU 2012 Firmado.pdf

10 a)Servidor de mapas: El servidor de mapas se compone de todos los mapas de referencia, como la división políticas y las imágenes de satélite. Las observaciones se muestran normalmente superpuestas en un mapa de este servidor. b)Sitios Web: Los sitios web consisten en las interfaces construidas en un navegador a través del cual los usuarios interactúan con la aplicación. c) Bases de datos: Bases de datos consisten en observaciones recogidas en el campo y subido a un servidor de forma manual o por medio de un teléfono inteligente a través del Sistema Inteligente de Monitoreo. e) Módulo de modelado. El módulo de modelado permite a los usuarios autorizados el acceso a los modelos, herramientas y datos con el fin de crear y ejecutar modelos para generar productos. Este modulo se vincula a la plataforma a través de un API. d) Aplicaciones: Las aplicaciones consisten en programas y herramientas para la gestión, acceso y análisis de datos y la creación de productos. Componentes de la plataforma SCOPE f) Marco de la plataforma (framework): El marco de la plataforma (framework) agrupa los componentes en un sistema integral y funcional. El marco en sí se compone de los programas del sistema y de soporte así como las herramientas, librerías, e interfaz de programación de aplicaciones (API).

11 Módulos o componentes implicados en la transferencia  Base de datos, Tutorial de la Base de datos, Esquema entidad relación, Relaciones y datos  Sitio Privado, módulos completos de la plataforma  Sitio Público, componentes de la interfaz pública.  Pruebas de funcionamiento (Testing), integración y pruebas de los módulos anteriores.

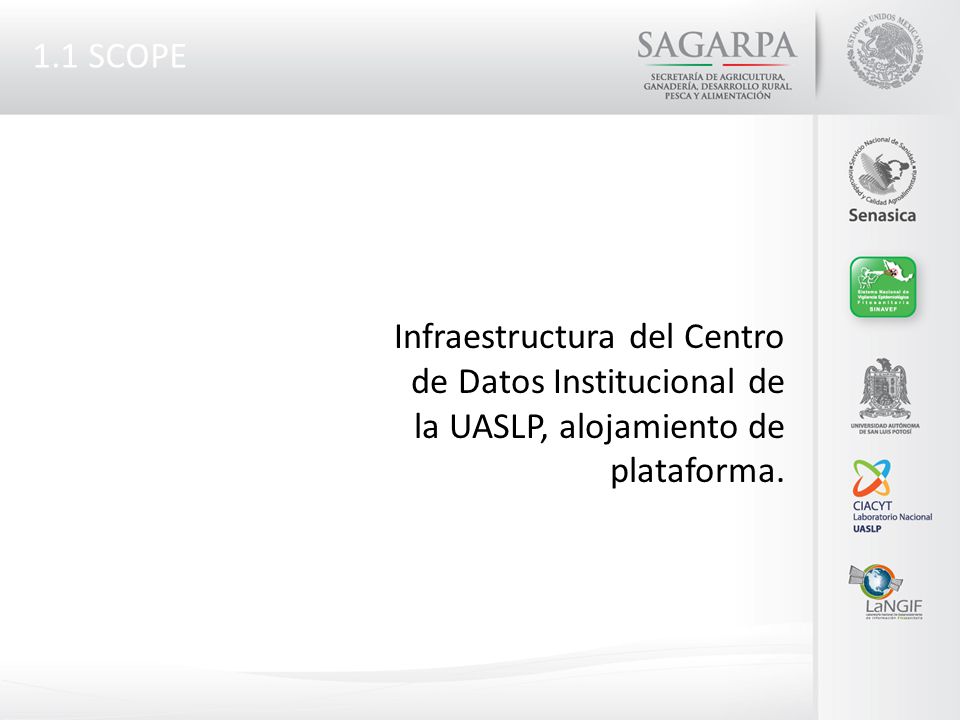

12 1.1 SCOPE Infraestructura del Centro de Datos Institucional de la UASLP, alojamiento de plataforma.

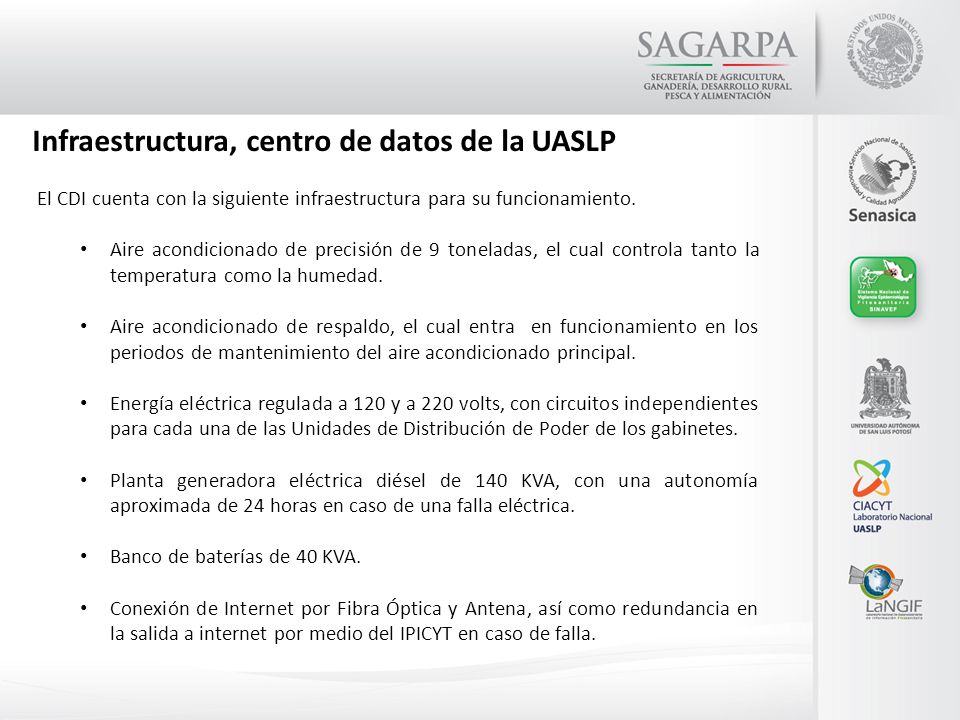

13 Infraestructura, centro de datos de la UASLP El CDI cuenta con la siguiente infraestructura para su funcionamiento. Aire acondicionado de precisión de 9 toneladas, el cual controla tanto la temperatura como la humedad. Aire acondicionado de respaldo, el cual entra en funcionamiento en los periodos de mantenimiento del aire acondicionado principal. Energía eléctrica regulada a 120 y a 220 volts, con circuitos independientes para cada una de las Unidades de Distribución de Poder de los gabinetes. Planta generadora eléctrica diésel de 140 KVA, con una autonomía aproximada de 24 horas en caso de una falla eléctrica. Banco de baterías de 40 KVA. Conexión de Internet por Fibra Óptica y Antena, así como redundancia en la salida a internet por medio del IPICYT en caso de falla.

14 1.1 SCOPE Infraestructura (continuación) Sistema de extinción de incendios basado en FM-200. Sistema de video para vigilancia. Control de acceso biométrico, tanto en el acceso principal, como en el CDI.

15 1.1 SCOPE Propuesta para la Plataforma SCOPE La UASLP ofrece los siguientes servicios para el correcto funcionamiento de la Plataforma SCOPE  Hospedaje de infraestructura.  Mantenimiento preventivo y correctivo.  Administración y monitoreo.  Soporte Técnico.  Ancho de banda garantizado de 20 Mbps de entrada/salida con calidad de servicio (QoS).  Acceso administrativo de los equipos por medio de VPN.  Seguridad a dos niveles: Perimetral e Interna.  Programación de respaldos a nivel servidor.  Redundancia eléctrica y de almacenamiento.

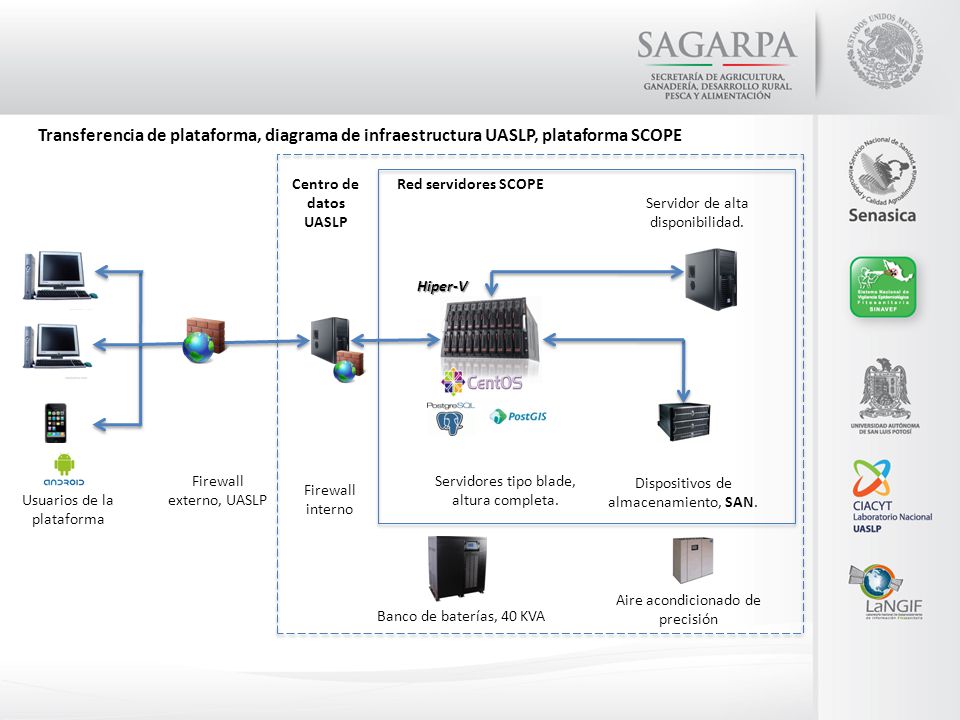

16 Transferencia de plataforma, diagrama de infraestructura UASLP, plataforma SCOPE Servidores tipo blade, altura completa. Dispositivos de almacenamiento, SAN. Firewall interno Firewall externo, UASLP Centro de datos UASLP Red servidores SCOPE Usuarios de la plataforma Servidor de alta disponibilidad. Banco de baterías, 40 KVA Aire acondicionado de precisión Hiper-V

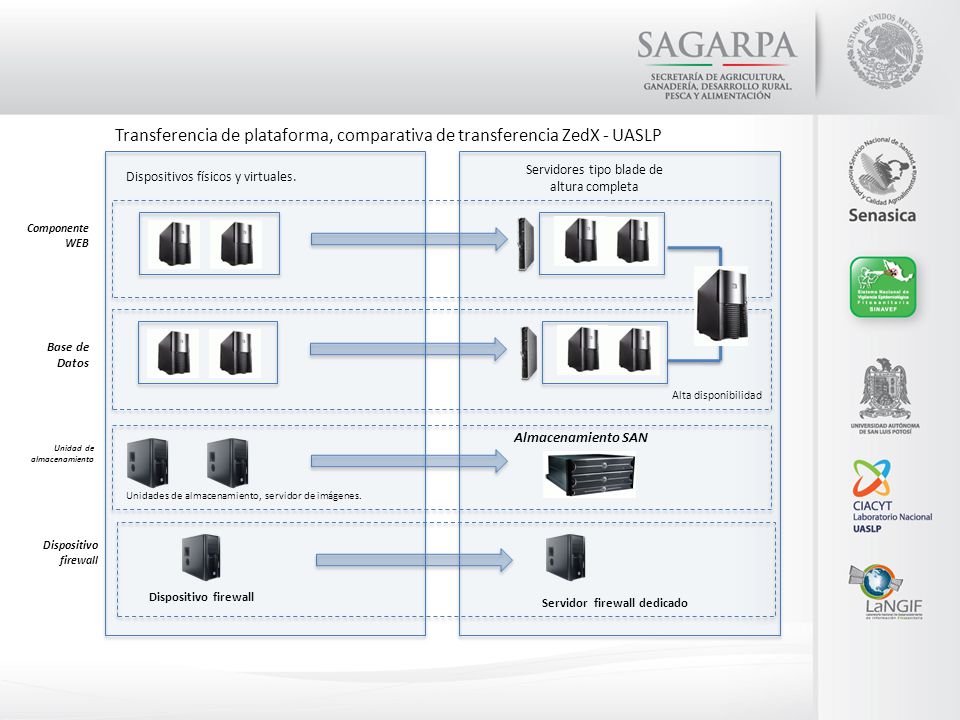

17 Transferencia de plataforma, comparativa de transferencia ZedX - UASLP Unidades de almacenamiento, servidor de imágenes. Servidores tipo blade de altura completa Componente WEB Base de Datos Unidad de almacenamiento Dispositivo firewall Dispositivos físicos y virtuales. Almacenamiento SAN Servidor firewall dedicado Dispositivo firewall Alta disponibilidad

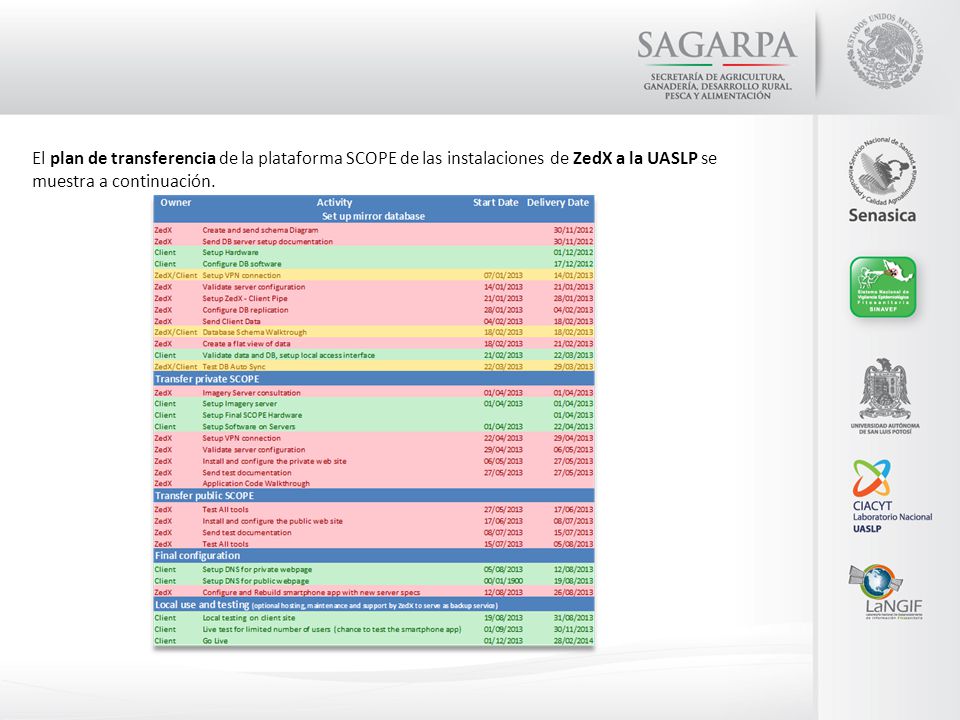

18 El plan de transferencia de la plataforma SCOPE de las instalaciones de ZedX a la UASLP se muestra a continuación.

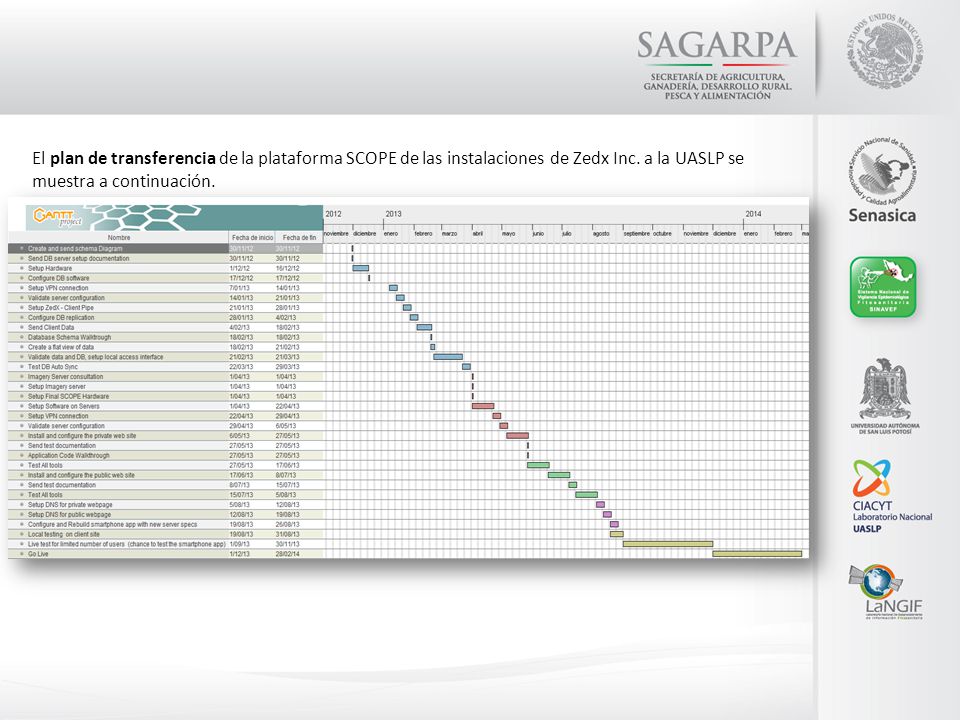

19 El plan de transferencia de la plataforma SCOPE de las instalaciones de Zedx Inc. a la UASLP se muestra a continuación.

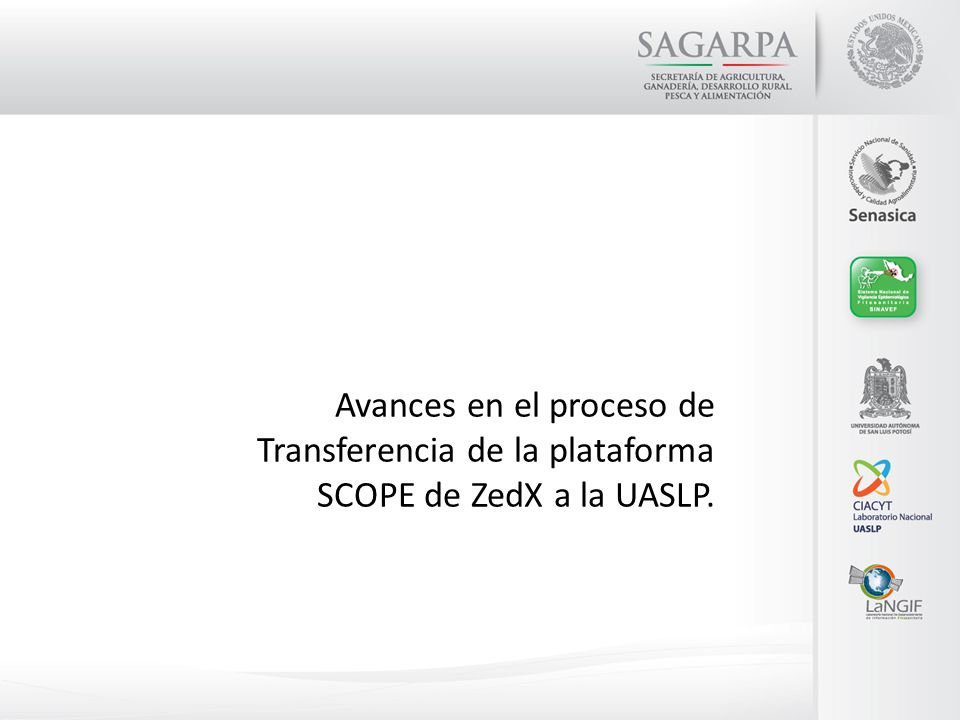

20 Avances en el proceso de Transferencia de la plataforma SCOPE de ZedX a la UASLP.

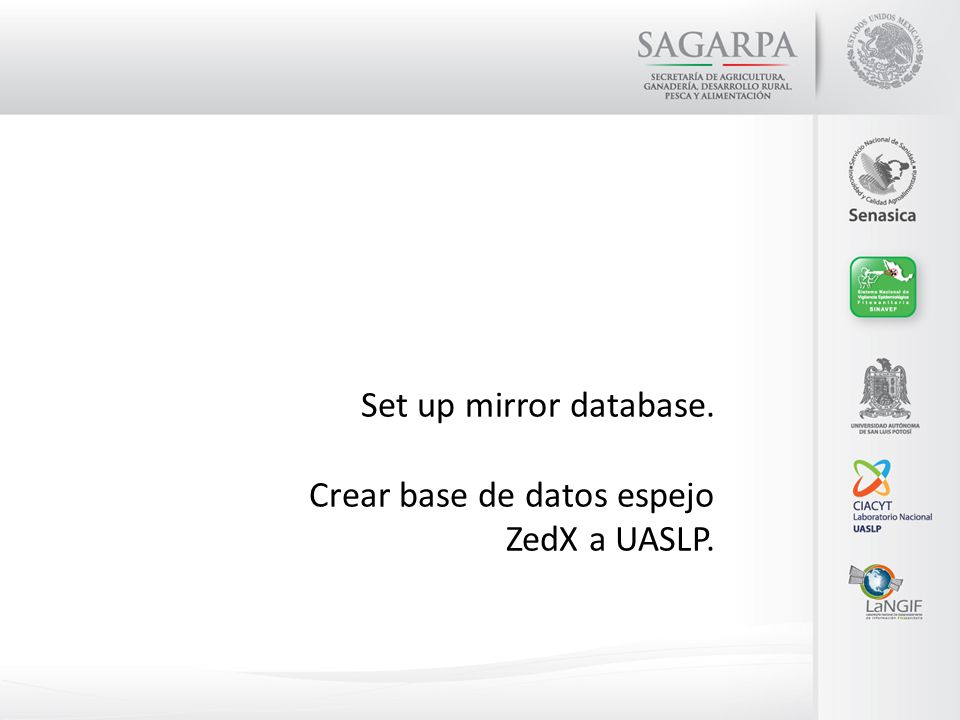

21 Set up mirror database. Crear base de datos espejo ZedX a UASLP.

22 Fecha de entrega propuesta: 30 de Noviembre del 2012 Fecha de entrega Real: 13 de Diciembre del 2012 Creación y envío del esquema de las bases de datos. Se envió un diagrama general referente a las tablas, en formato para Microsoft Office VISIO, pero éste no describe los tipos de relaciones existentes entre ellas, tampoco da una descripción de su funcionamiento, se le solicitó a Zedx Inc, nos pudieran proporcionar información adicional, y se solicitó que fuera enviado también en formato PDF.

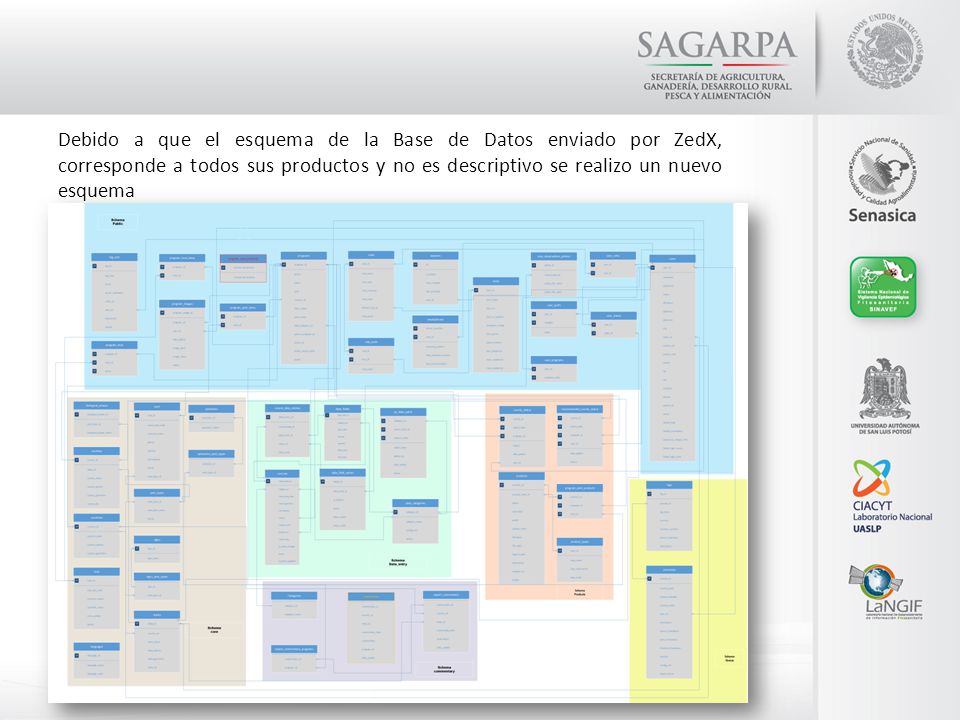

23 Debido a que el esquema de la Base de Datos enviado por ZedX, corresponde a todos sus productos y no es descriptivo se realizo un nuevo esquema

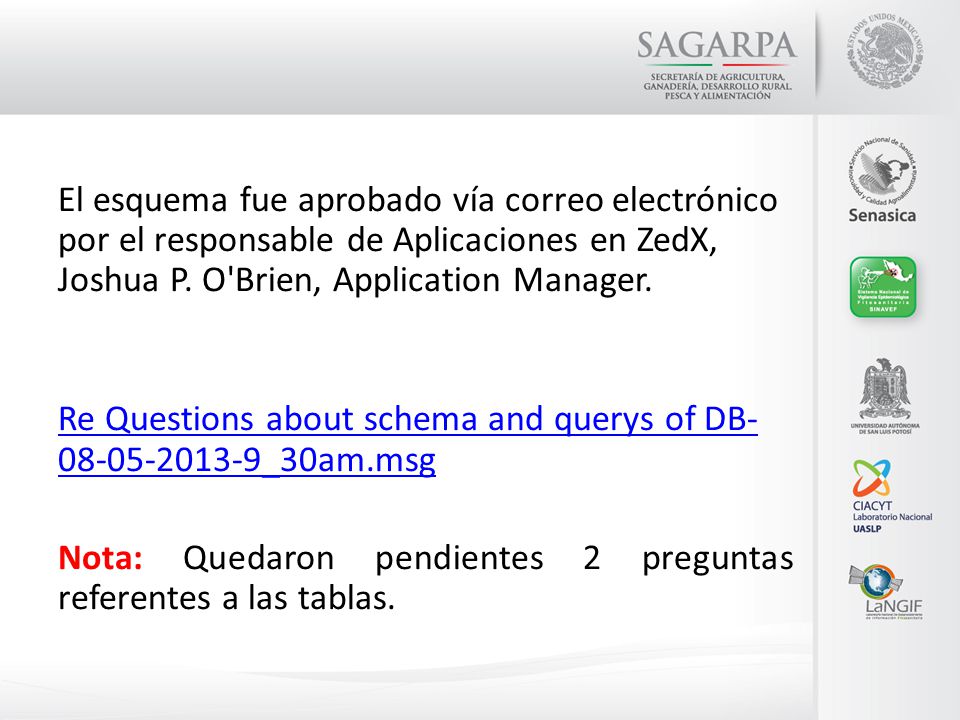

24 El esquema fue aprobado vía correo electrónico por el responsable de Aplicaciones en ZedX, Joshua P. O'Brien, Application Manager. Re Questions about schema and querys of DB- 08-05-2013-9_30am.msg Nota: Quedaron pendientes 2 preguntas referentes a las tablas.

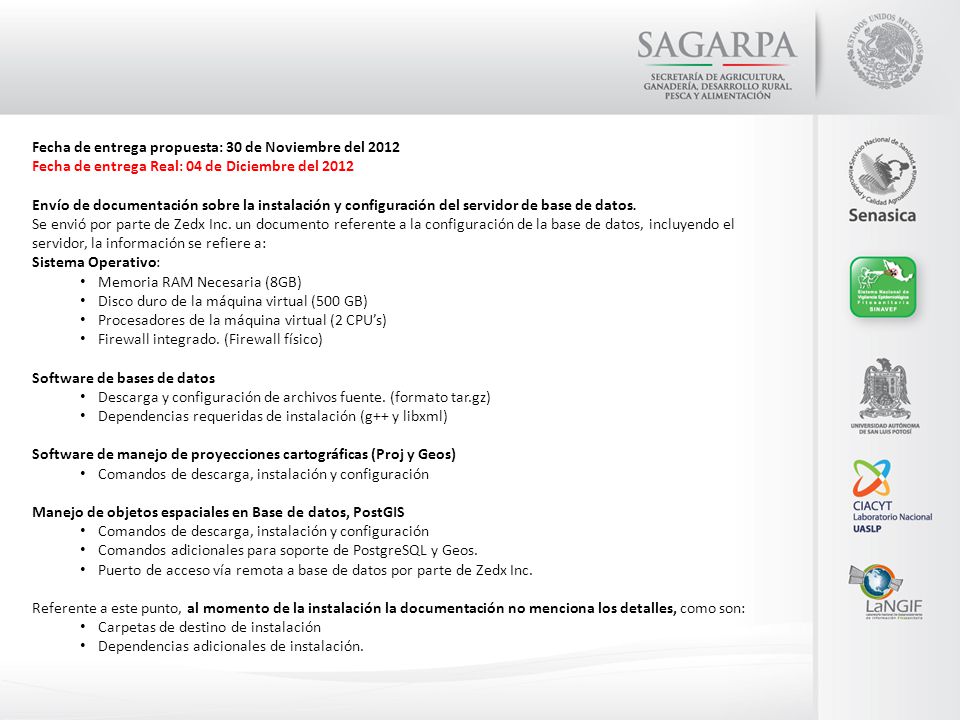

25 Fecha de entrega propuesta: 30 de Noviembre del 2012 Fecha de entrega Real: 04 de Diciembre del 2012 Envío de documentación sobre la instalación y configuración del servidor de base de datos. Se envió por parte de Zedx Inc. un documento referente a la configuración de la base de datos, incluyendo el servidor, la información se refiere a: Sistema Operativo: Memoria RAM Necesaria (8GB) Disco duro de la máquina virtual (500 GB) Procesadores de la máquina virtual (2 CPU’s) Firewall integrado.(Firewall físico) Software de bases de datos Descarga y configuración de archivos fuente. (formato tar.gz) Dependencias requeridas de instalación (g++ y libxml) Software de manejo de proyecciones cartográficas (Proj y Geos) Comandos de descarga, instalación y configuración Manejo de objetos espaciales en Base de datos, PostGIS Comandos de descarga, instalación y configuración Comandos adicionales para soporte de PostgreSQL y Geos. Puerto de acceso vía remota a base de datos por parte de Zedx Inc. Referente a este punto, al momento de la instalación la documentación no menciona los detalles, como son: Carpetas de destino de instalación Dependencias adicionales de instalación.

26 Fecha de entrega propuesta: 1 de Diciembre del 2012 Fecha de entrega real: 14 de Diciembre del 2012 Instalación y configuración de hardware. Los servidores están configurados para virtualización sobre Híper-V Se instaló el sistema Operativo de virtualización y posteriormente se genero un clúster para alta disponibilidad entre esos 2 equipos. Los servidores físicos irán sobre una red y los virtuales en otra. Se instaló el servidor de base de datos con CentOS 6.3 Se instaló un firewall en una máquina virtual, y posteriormente se utiliza el software de seguridad pfSense.

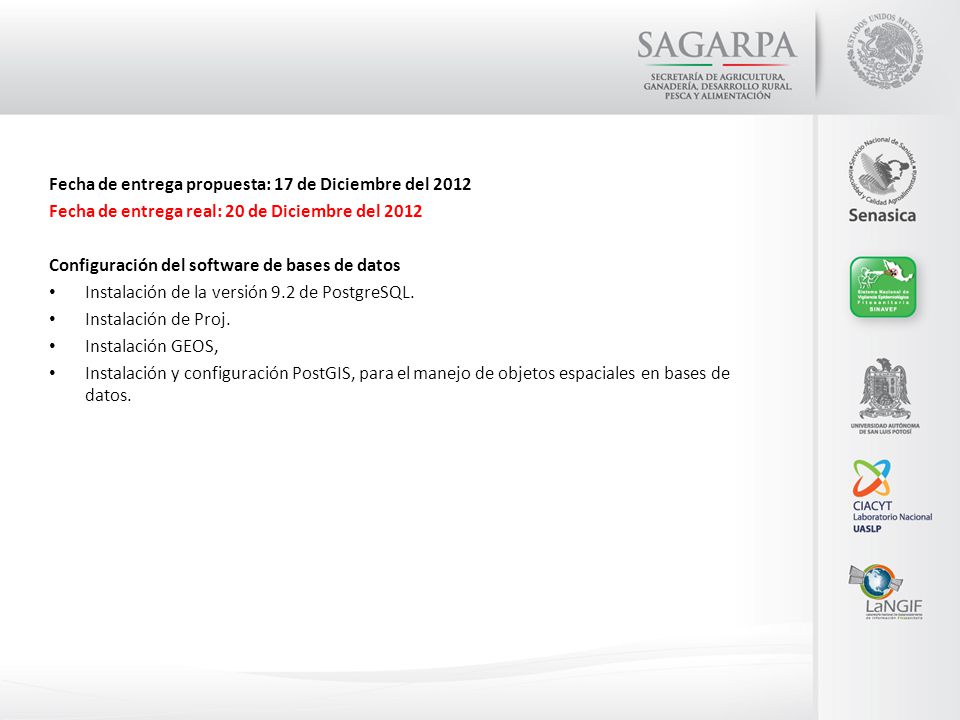

27 Fecha de entrega propuesta: 17 de Diciembre del 2012 Fecha de entrega real: 20 de Diciembre del 2012 Configuración del software de bases de datos Instalación de la versión 9.2 de PostgreSQL. Instalación de Proj. Instalación GEOS, Instalación y configuración PostGIS, para el manejo de objetos espaciales en bases de datos.

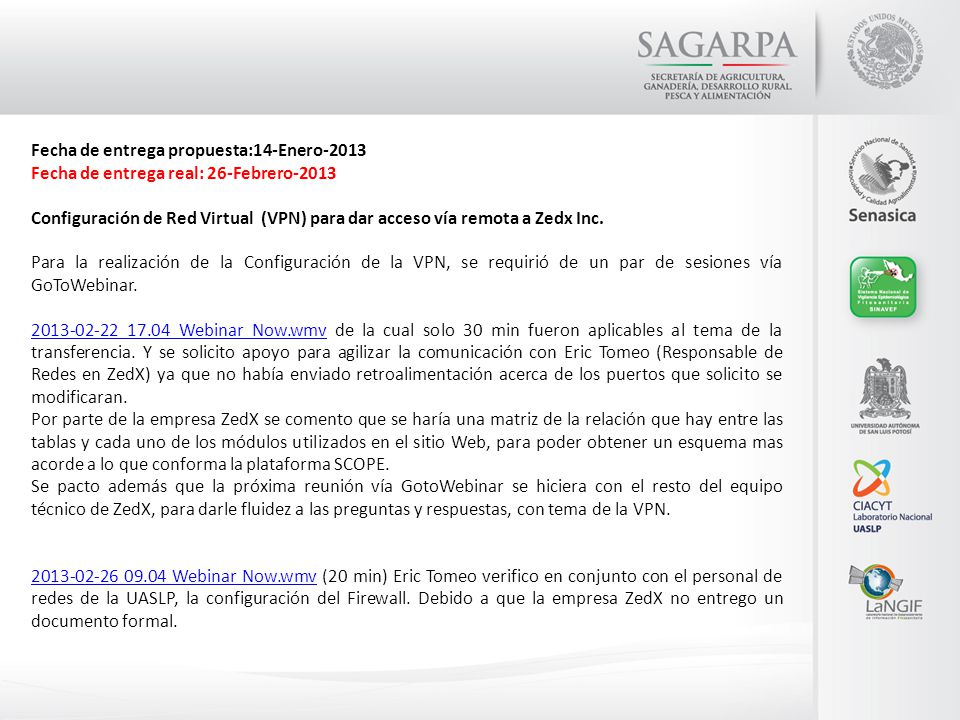

28 Fecha de entrega propuesta:14-Enero-2013 Fecha de entrega real: 26-Febrero-2013 Configuración de Red Virtual (VPN) para dar acceso vía remota a Zedx Inc. Para la realización de la Configuración de la VPN, se requirió de un par de sesiones vía GoToWebinar. 2013-02-22 17.04 Webinar Now.wmv2013-02-22 17.04 Webinar Now.wmv de la cual solo 30 min fueron aplicables al tema de la transferencia. Y se solicito apoyo para agilizar la comunicación con Eric Tomeo (Responsable de Redes en ZedX) ya que no había enviado retroalimentación acerca de los puertos que solicito se modificaran. Por parte de la empresa ZedX se comento que se haría una matriz de la relación que hay entre las tablas y cada uno de los módulos utilizados en el sitio Web, para poder obtener un esquema mas acorde a lo que conforma la plataforma SCOPE. Se pacto además que la próxima reunión vía GotoWebinar se hiciera con el resto del equipo técnico de ZedX, para darle fluidez a las preguntas y respuestas, con tema de la VPN. 2013-02-26 09.04 Webinar Now.wmv2013-02-26 09.04 Webinar Now.wmv (20 min) Eric Tomeo verifico en conjunto con el personal de redes de la UASLP, la configuración del Firewall. Debido a que la empresa ZedX no entrego un documento formal.

29 Fecha de entrega propuesta: 04-Febrero-2013 Fecha de entrega real 28-Febrero-2013: Configuración de replicación de la Base de datos. Para la configuración de la maquina virtual de la base de datos la empresa ZedX Inc. Proporciono un documento, con los datos de configuración, el cual fue seguido al pie de la letra por el equipo de trabajo de la UASLP. Scope Database Configuration_V3.docx ZedX Inc. Verifico los datos de configuración, para lo cual envió un correo explicando que se hicieron modificaciones sobre las versiones instaladas. Estatus del proyecto (base de datos y banner)-28-02-2013-8_24am.msg Se solicito a ZedX Inc. el documento formal de los datos de configuración debido a los cambios realizados. RE Estatus del proyecto (base de datos y banner)-28-02-2013-8_38am.msgRE Estatus del proyecto (base de datos y banner)-28-02-2013-8_38am.msg; Para lo cual solo se recibió un correo donde describía de manera rápida que pasos siguieron. Pero no envió documento formal. Re Estatus del proyecto (base de datos y banner)-28-02-2013-10_04am.msg

30 Fecha de entrega propuesta: 18-Febrero-2013. Fecha de entrega real: 19-Marzo-2013. Envió de los datos del cliente. Para concretar el envió de los datos de ZedX a los servidores de la UASLP, se tuvieron un sinfín de correos y de reuniones mediante webinar, donde se explicaban todos los contratiempos, la empresa ZedX, tiene control completo del servidor de la BD en la UASLP y por lo tanto no nos permitían de primera instancia el acceso argumentando cuestiones de seguridad. 2013-03-04 17.04 Webinar Now.wmv 2013-03-08 16.58 Webinar Now.wmv 2013-03-12 15.58 Meet Now.wmv Nota: Todas estas reuniones solo se tenían cuando mucho 20 min del tema de transferencia, el resto era para otros pendientes, como el banner en el sitio web o el problema con la herramienta de Control de Calidad.

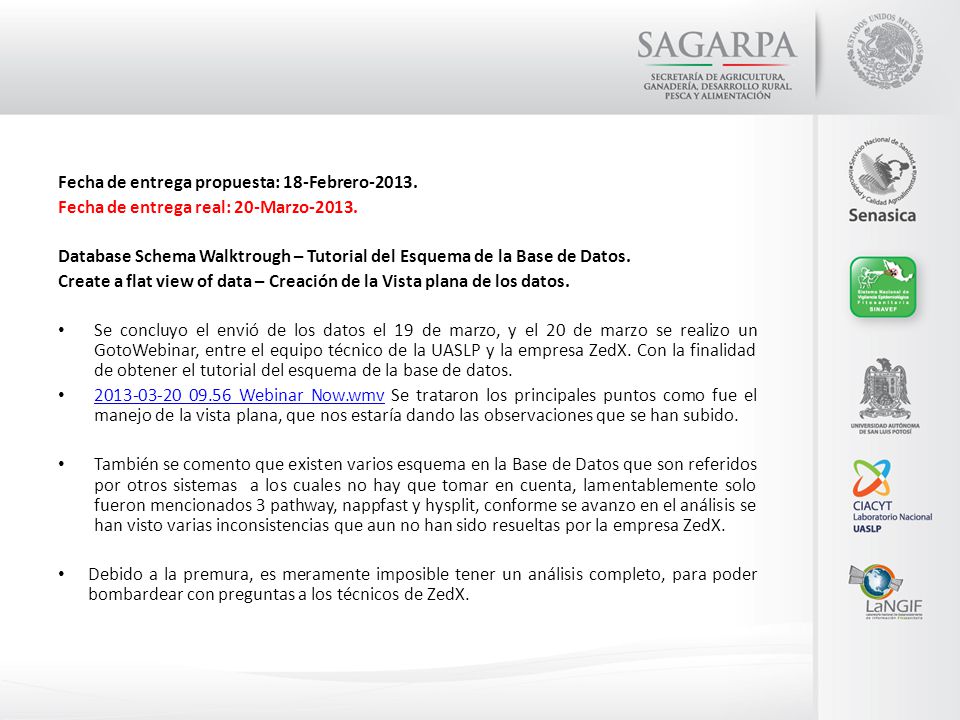

31 Fecha de entrega propuesta: 18-Febrero-2013. Fecha de entrega real: 20-Marzo-2013. Database Schema Walktrough – Tutorial del Esquema de la Base de Datos. Create a flat view of data – Creación de la Vista plana de los datos. Se concluyo el envió de los datos el 19 de marzo, y el 20 de marzo se realizo un GotoWebinar, entre el equipo técnico de la UASLP y la empresa ZedX. Con la finalidad de obtener el tutorial del esquema de la base de datos. 2013-03-20 09.56 Webinar Now.wmv Se trataron los principales puntos como fue el manejo de la vista plana, que nos estaría dando las observaciones que se han subido. 2013-03-20 09.56 Webinar Now.wmv También se comento que existen varios esquema en la Base de Datos que son referidos por otros sistemas a los cuales no hay que tomar en cuenta, lamentablemente solo fueron mencionados 3 pathway, nappfast y hysplit, conforme se avanzo en el análisis se han visto varias inconsistencias que aun no han sido resueltas por la empresa ZedX. Debido a la premura, es meramente imposible tener un análisis completo, para poder bombardear con preguntas a los técnicos de ZedX.

32 Después de haber liberado la vista plana, al transcurrir unos cuantos días, dicha vista dejo de funcionar, ya no permite visualizar los datos. Se envió correo, a lo cual aun no hay una solución del porque está pasando este problema. Vista plana sin funcionar- Flat view does not work-19-04-2013- 12_58pm.msg Vista plana sin funcionar- Flat view does not work-19-04-2013- 12_58pm.msg A hoy fecha no se ha obtenido una solución para este error.

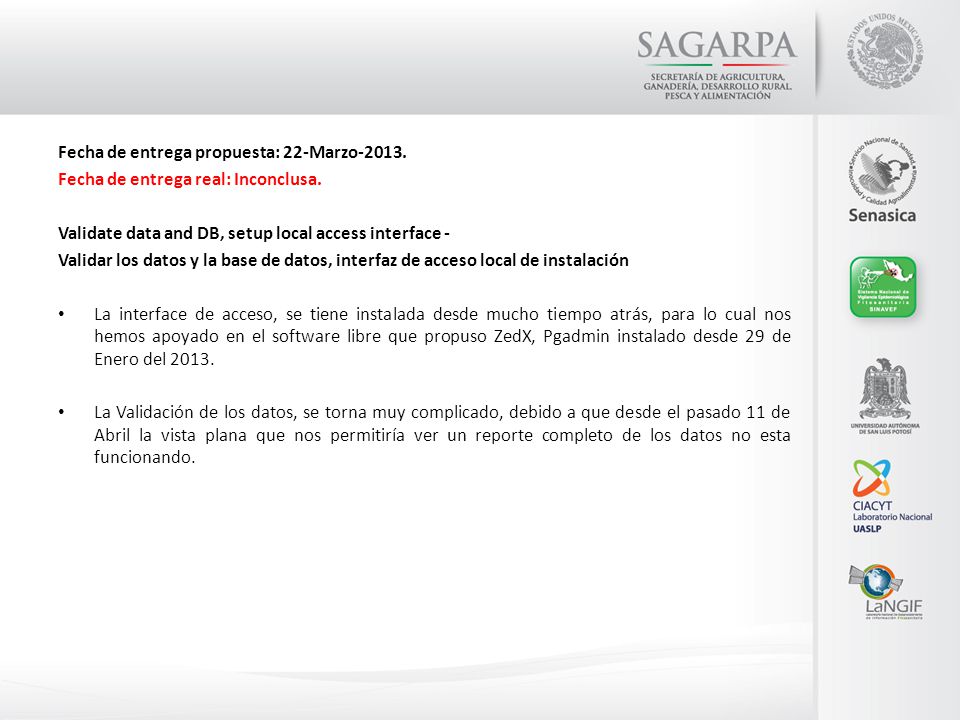

33 Fecha de entrega propuesta: 22-Marzo-2013. Fecha de entrega real: Inconclusa. Validate data and DB, setup local access interface - Validar los datos y la base de datos, interfaz de acceso local de instalación La interface de acceso, se tiene instalada desde mucho tiempo atrás, para lo cual nos hemos apoyado en el software libre que propuso ZedX, Pgadmin instalado desde 29 de Enero del 2013. La Validación de los datos, se torna muy complicado, debido a que desde el pasado 11 de Abril la vista plana que nos permitiría ver un reporte completo de los datos no esta funcionando.

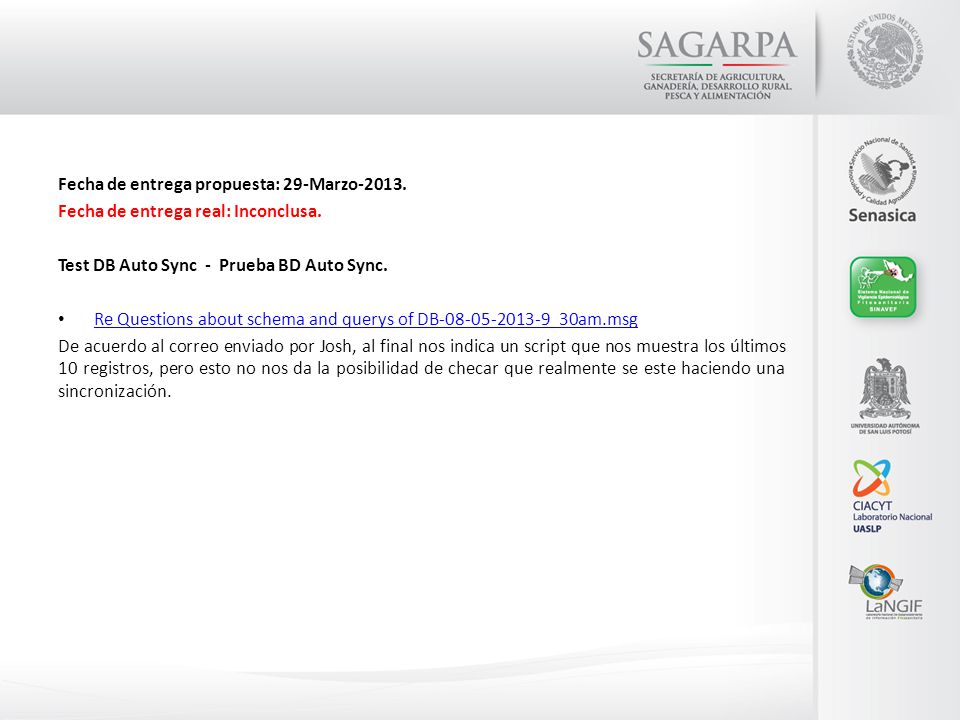

34 Fecha de entrega propuesta: 29-Marzo-2013. Fecha de entrega real: Inconclusa. Test DB Auto Sync - Prueba BD Auto Sync. Re Questions about schema and querys of DB-08-05-2013-9_30am.msg Re Questions about schema and querys of DB-08-05-2013-9_30am.msg De acuerdo al correo enviado por Josh, al final nos indica un script que nos muestra los últimos 10 registros, pero esto no nos da la posibilidad de checar que realmente se este haciendo una sincronización.

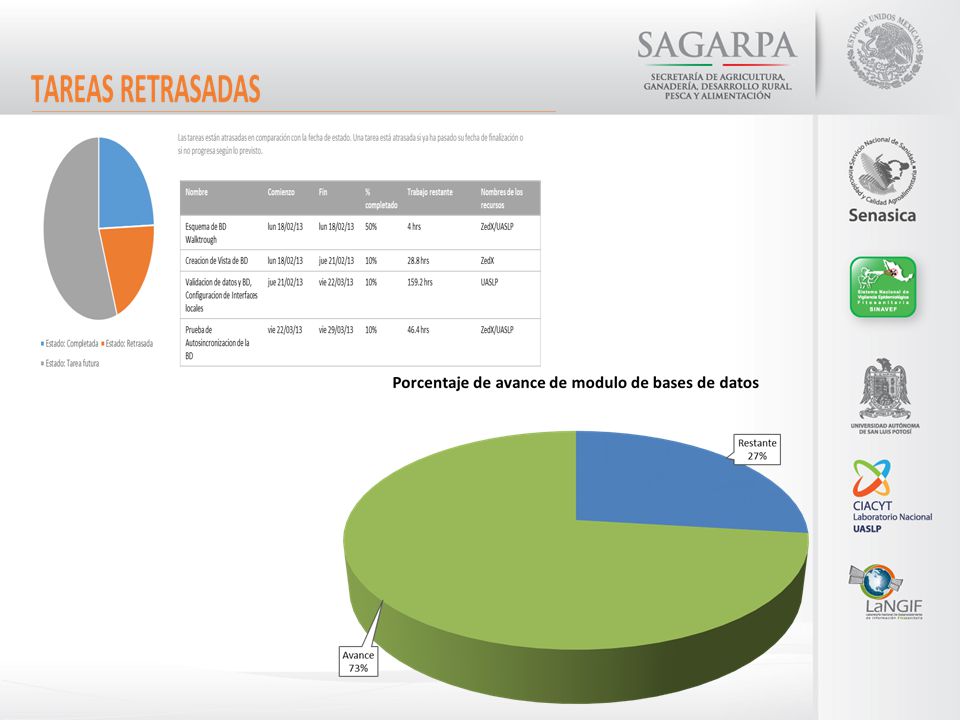

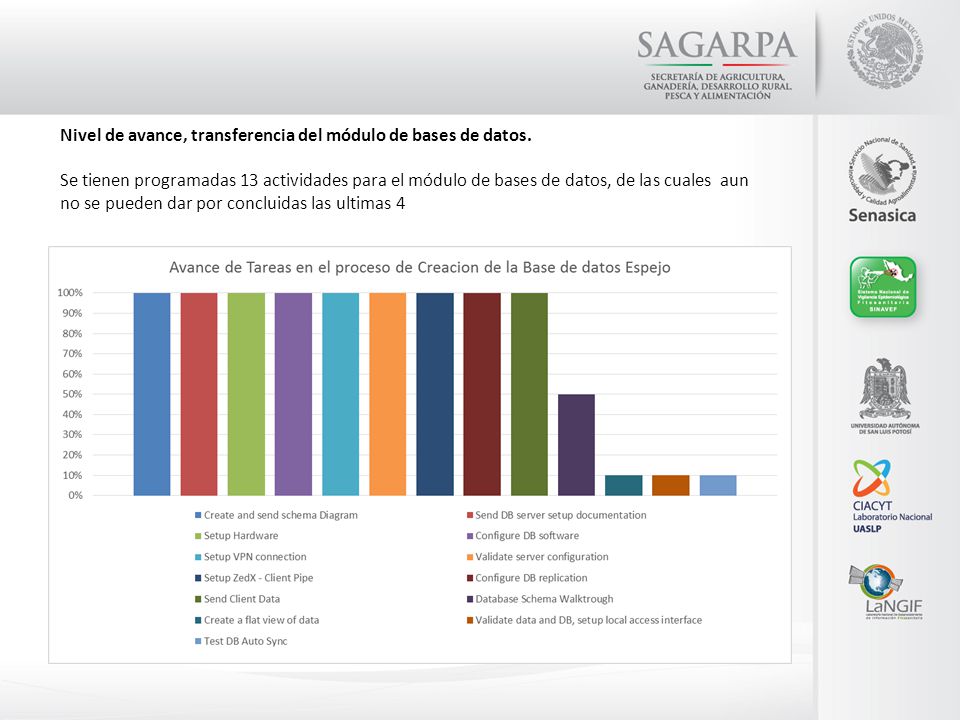

35 Nivel de avance, transferencia del módulo de bases de datos. Se tienen programadas 13 actividades para el módulo de bases de datos, de las cuales aun no se pueden dar por concluidas las ultimas 4

36

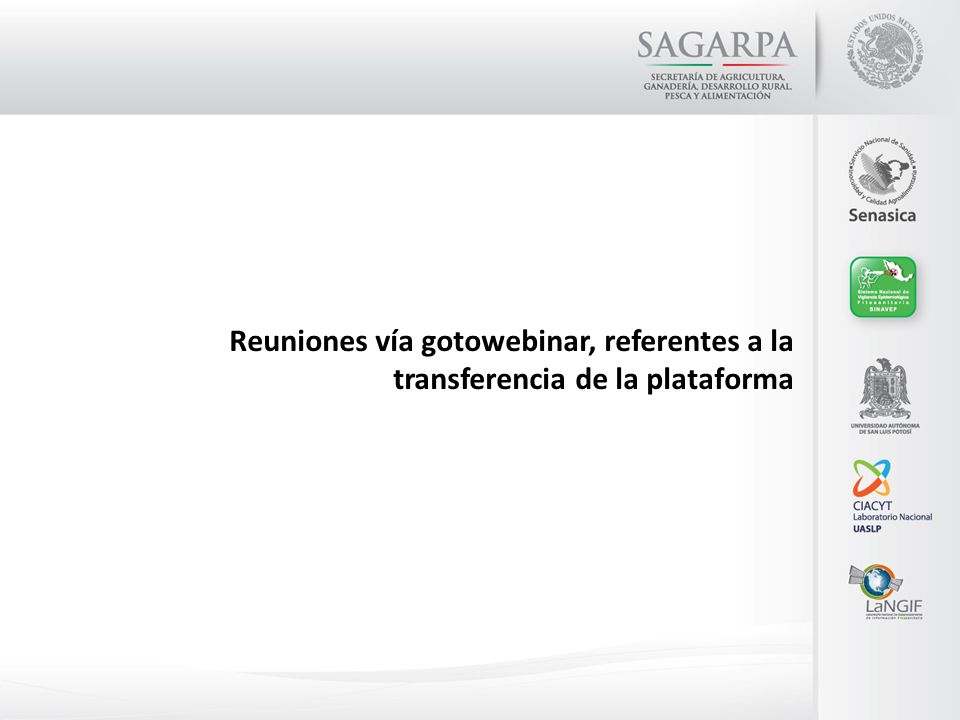

37 Reuniones vía gotowebinar, referentes a la transferencia de la plataforma

38 1.1 SCOPE Registro de reuniones de teleconferencia, vía GotoWebinar

39 Conclusiones de la transferencia de la plataforma

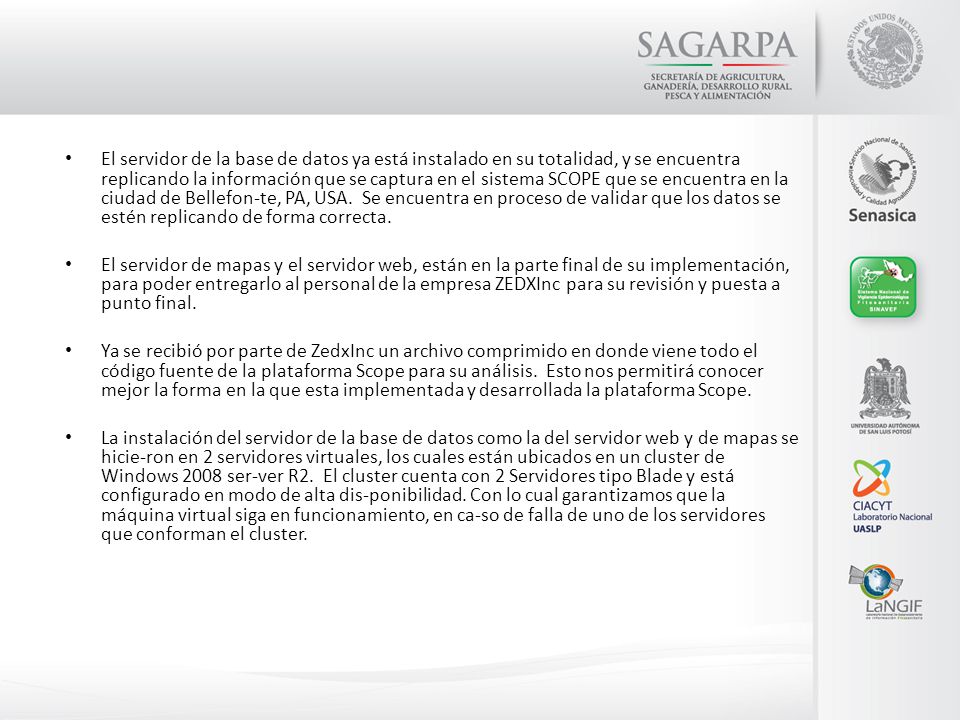

40 El servidor de la base de datos ya está instalado en su totalidad, y se encuentra replicando la información que se captura en el sistema SCOPE que se encuentra en la ciudad de Bellefon-te, PA, USA. Se encuentra en proceso de validar que los datos se estén replicando de forma correcta. El servidor de mapas y el servidor web, están en la parte final de su implementación, para poder entregarlo al personal de la empresa ZEDXInc para su revisión y puesta a punto final. Ya se recibió por parte de ZedxInc un archivo comprimido en donde viene todo el código fuente de la plataforma Scope para su análisis. Esto nos permitirá conocer mejor la forma en la que esta implementada y desarrollada la plataforma Scope. La instalación del servidor de la base de datos como la del servidor web y de mapas se hicie-ron en 2 servidores virtuales, los cuales están ubicados en un cluster de Windows 2008 ser-ver R2. El cluster cuenta con 2 Servidores tipo Blade y está configurado en modo de alta dis-ponibilidad. Con lo cual garantizamos que la máquina virtual siga en funcionamiento, en ca-so de falla de uno de los servidores que conforman el cluster.

41 La plataforma SCOPE después de los diversos problemas presentados en la subida y representación de la información y pese a todos los métodos que se han establecido para lograr la depuración de errores en el manejo y visualización de la información, tanto en el sitio público como privado, actualmente se siguen presentando errores tales como:

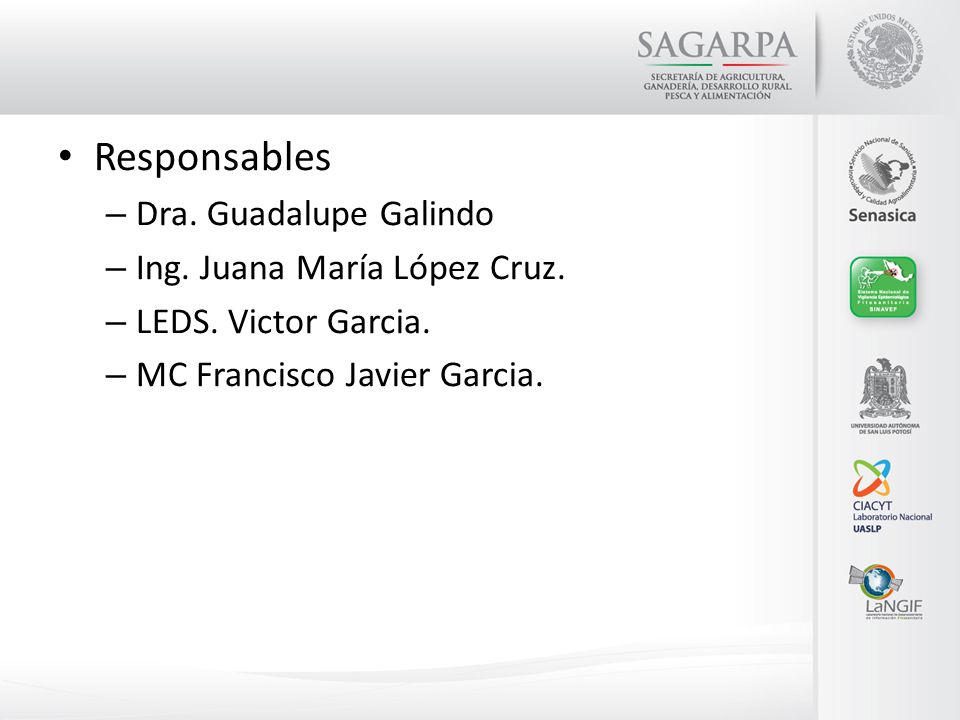

42 Responsables – Dra. Guadalupe Galindo – Ing. Juana María López Cruz. – LEDS. Victor Garcia. – MC Francisco Javier Garcia.
