1 Jose María Buades Rubio Sombras y Reflejos en Tiempo Real Implementación mediante OpenGL Uso del stencil buffer

2 Introducción Renderizar polígonos con texturas Z-Buffer mostrará la salida correcta La limitación de los efectos viene dada por el hardware Dos efectos que mejoran la calidad gráfica son las sombras y los reflejos

3 Stencil Test Mejoran la calidad de las sombras y reflejos Stenciling es un test extra por pixel y un conjunto de operaciones muy parecidas al z-buffer Añade planos de bits adicionales para cada pixel, ademas de los bits de color y profundidad

4 Stencil Test II Es una manera de marcar pixeles en una renderización para controlar su actualización en renderizaciones siguientes Algunas tarjetas gráficas como RivaTNT soporta stencil buffer de 8-bits Tanto DirectX y OpenGL soportan Stencil Buffer

5 Secuencia de operaciones Pixel Ownership Test Scissor TestAlpha Test Stencil TestDepth Test BlendingDitheringLogic Op

6 Per-pixel Stencil Testing Inicialización mediante GLUT & OpenGL glutInitDisplayString(stencil>=1 rgb depth double) glutCreateWindow(Stencil Buffer Example) El valor stencil de un pixel es un entero sin signo (unsigned int)

7 Per-pixel Stencil Testing II Como borrar el stencil buffer glClearStencil(0) glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT) Activar y desactivar el test glEnable(GL_STENCIL_TEST) glDisable(GL_STENCIL_TEST)

8 Per-pixel Stencil Testing III El stencil test compara el valor del pixel del stencil buffer con un valor de referencia Permite las siguientes comparaciones: never, always less than, less than or equal greater than, greater than or equal equal, not equal

9 Per-pixel Stencil Testing IV Es más potente que el buffer de profundidad, antes de comparar realiza una operación AND, tanto del valor de referencia como del valor del buffer, con un valor que sirve como máscara glStencilFunc(GL_EQUAL,// función de comparación 0x1,// valor de referencia 0xff);// máscara

10 Per-pixel Stencil Testing V Si el pixel no pasa el test de profundidad es rechazado, en cambio si pasa reemplaza el valor del z-buffer. El stencil test es más complicado: –NO pasa el stencil test –Pasa stencil test y NO el test de profundidad –Pasa stencil test y el test de profundidad

11 Per-pixel Stencil Testing V Para cada caso tenemos seis operaciones posibles: GL_KEEP, GL_REPLACE, GL_INVERT, GL_INCREMENT, GL_DECREMENT, GL_ZERO Antes de escribir se aplica una máscara glStencilOp(GL_KEEP,// stencil fail GL_DECR,// stencil pass, depth fail GL_INCR);// stencil pass, depth pass glStencilMask(0xff);

12 Per-pixel Stencil Testing VI State DescriptionInitial ValueState UpdateState Query Token Command Stencilling enableGL_FALSEglEnableGL_STENCIL_TEST glDisable Stencil functionGL_ALWAYSglStencilFuncGL_STENCIL_FUNC Stencil compare maskAll 1sglStencilFuncGL_STENCIL_VALUE_MASK Stencil reference value0glStencilFuncGL_STENCIL_REF Stencil fail operationGL_KEEPglStencilOpGL_STENCIL_FAIL Stencil depth fail operationGL_KEEPglStencilOpGL_STENCIL_PASS_DEPTH_PASS Stencil depth pass operationGL_KEEPglStencilOpGL_STENCIL_PASS_DEPTH_PASS Stencil write maskAll 1sglStencilMaskGL_STENCIL_WRITEMASK Stencil buffer clear value0glClearStencilGL_STENCIL_CLEAR_VALUE

13 Reflejos Planos sin Stencil Tiene una serie de limitaciones: El objeto reflejado sale por fuera de la superficie reflectante Desde detrás del espejo se ve el objeto reflejado No permite reflejos infinitos, esta limitado a un número n de reflejos

14 Algoritmo 1. Cargar la matriz de modelización glMatrixMode(GL_MODELVIEW); glLoadIdentity(); glLookAt(eye[0], eye[1], eye[2], center[0], center[1], center[2], up[0], up[1], up[2]); 2. Introducir en la pila la matriz de modelización glPushMatrix(); 3.Aplicar la matriz de reflejo (plano z = 0) glScalef(1.0, 1.0, -1.0); 4.Si usamos recorte de caras traseras, debemos realizar el contrario, eliminación de caras delanteras glCullFace(GL_FRONT); 5.Renderizar la escena, pero solo los objetos que estan en el lado reflectante del espejo

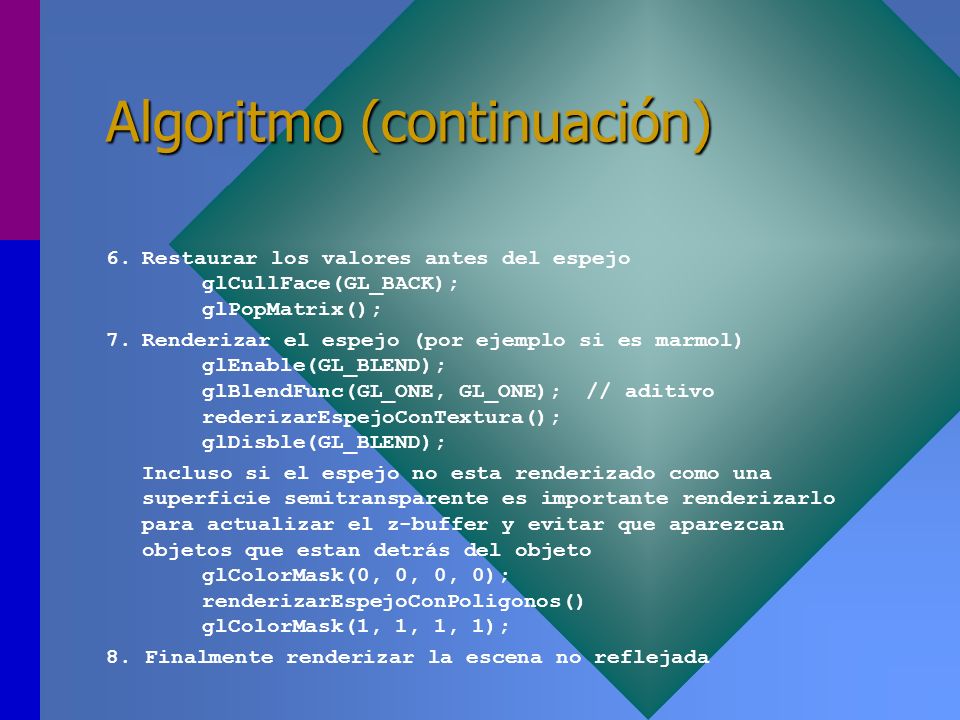

15 Algoritmo (continuación) 6.Restaurar los valores antes del espejo glCullFace(GL_BACK); glPopMatrix(); 7.Renderizar el espejo (por ejemplo si es marmol) glEnable(GL_BLEND); glBlendFunc(GL_ONE, GL_ONE);// aditivo rederizarEspejoConTextura(); glDisble(GL_BLEND); Incluso si el espejo no esta renderizado como una superficie semitransparente es importante renderizarlo para actualizar el z-buffer y evitar que aparezcan objetos que estan detrás del objeto glColorMask(0, 0, 0, 0); renderizarEspejoConPoligonos() glColorMask(1, 1, 1, 1); 8. Finalmente renderizar la escena no reflejada

16 Resultados

17 Reflejos Planos con Stencil Técnica más perfeccionada Permite tener espejos de tamaño limitado Podemos situar la cámara al otro lado del espejo

18 Algoritmo Renderizar la escena, excepto los espejos, con z-buffer pero sin stencil test glClearStencil(0); glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT); glEnable(GL_DEPTH_TEST); glDisable(GL_STENCIL_TEST); DrawScene(); Para cada espejo realizar los siguientes pasos: 1. Configurar para que escriba 1 en el stencil buffer cuando pasa el buffer de profundidad, deshabilitar escribir en el buffer de color. Entonces renderizar el espejo glEnable(GL_STENCIL_TEST); glStencilOp(GL_KEEP, GL_KEEP, GL_REPLACE); glStencilFunc(GL_ALWAYS, 1, ~0); glColorMask(0, 0, 0, 0); RenderizarPoligonoEspejo();

19 Algoritmo (continuación) 2. Con el buffer de color deshabilitado poner en el z-buffer el valor de profundidad máxima para los pixeles que corresponden al espejo glDepthRange(1, 1); glDepthFunv(GL_ALWAYS); glStencilFunc(GL_EQUAL, 1, ~0); glStencilOp(GL_KEEP, GL_KEEP, GL_KEEP); RenderizarPoligonoEspejo(); 3.Restaurar el test de profundidad, la mascara de color y el rango de profundidad a los valores estándar glDepthFunc(GL_LESS); glColorMask(1, 1, 1, 1); glDepthRange(0, 1); Ahora tenemos marcados como 1 en el stencil buffer los pixeles que corresponden al espejo y con la máxima profundidad en el z-buffer

20 Algoritmo (continuación) 4. Para evitar renderizar polígonos ubicados detrás del espejo definiremos un plano de clipping GLfloat matrix[4][4]; GLdouble clipPlane[4]; glPushMatrix(); CalcularPlanoCorteEspejo(clipPlane); glClipPlane(GL_CLIP_PLANE0, clipPlane); CalcularMatrizEspejo(&matrix[0][0]); glMultMatrix(&matrix[0][0]); glCullFace(GL_FRONT); DrawScene(); DibujarOtrosEspejosComoSuperficiesGrises(); glCullFace(GL_BACK); glDisable(GL_CLIP_PLANE0); glPopMatrix(); Ahora esta correctamente rederizado el reflejo del espejo

21 Algoritmo (continuación) 5. Ahora reseteamos el valor del stencil buffer a 0 para que no se confundan con otros espejos, ademas actualizamos el z-buffer para que tenga como profundidad la del espejo y no la del objeto reflejado glColorMask(0, 0, 0, 0); glStencilop(GL_KEEP, GL_KEEP, GL_ZERO); glDepthFunc(GL_ALWAYS); RenderizarPoligonoEspejo(); glDepthFunc(GL_LESS); glColorMask(1, 1, 1, 1);

22 Sombras Planas sin Stencil Los modelos de iluminación locales soportados por OpenGL y Direct3D no provocan sombras Proyectando un polígono sombre el plano a sombrear es una técnica para provocar el efecto sombra

23 Algoritmo 1.Cargar la matriz de modelización glMatrixMode(GL_MODELVIEW); glLoadIdentity(); glLookAt(eye[0], eye[1], eye[2], center[0], center[1], center[2], up[0], up[1], up[2]); 2.Dada la luz y la ecuación del plano donde se proyecta, y asumiendo que el objeto esta entre la luz y el plano, habilitar la luz y renderizar el objeto y el plano GLfloat lightPosition[4] = {LX, LY, LZ, 1.0}; GLfloat groundPlaneEquation[4] = {A, B, C, D}; glLightfv(GL_LIGHT0, GL_POSITION, lightPosition); glEnable(GL_LIGHT0); glEnable(GL_LIGHTING); DibujarObjeto(); DibujarPlano();

24 Algoritmo (continuación) 3.Meter en la pila la matriz de modelización glPushMatrix(); 4.Construir la matriz de proyección, multiplicar la matriz de modelización por la matriz de proyección de la sombra GLfloat matrix[4][4]; ShadowMatrix(&matrix[0][0], lightPosition, groundPlaneEquation); glMultMatrix(&matrix[0][0]); 5.A menos que lo remediemos la sombra y el plano donde se proyecta son coplanares. Esto causa problemas en el Z- Buffer, a veces la sombra esta más cerca, a veces igual y otras veces más alejado, esto es debido a imprecisiones en el cálculo numérico glEnable(GL_POLYGON_OFFSET_FILL); glPolygonOffset(1.0, 2.0); Esto provoca que este dos unidades más cerca

25 Algoritmo (continuación) 6.Deshabilitar la iluminación, poner el color gris oscuro y dibujar el objeto de nuevo glDisable(GL_LIGHTING); glColor3f(0.25, 0.25, 0.25); DibujarObjeto(); 7.Volver al estado anterior glDisable(GL_POLYGON_OFFSET); glPopMatrix();

26 Resultados

27 Sombras Planas con Stencil Evita problema de doble transparencia Impide que la sombra salga del polígono sobre el cual se quiere calcular la sombra

28 Algoritmo 1.Cargar la matriz de modelización glMatrixMode(GL_MODELVIEW); glLoadIdentity(); glLookAt(eye[0], eye[1], eye[2], center[0], center[1], center[2], up[0], up[1], up[2]); 2.Dada la luz y la ecuación del plano donde se proyecta, y asumiendo que el objeto esta entre la luz y el plano, habilitar la luz y renderizar el objeto y el plano GLfloat lightPosition[4] = {LX, LY, LZ, 1.0}; GLfloat groundPlaneEquation[4] = {A, B, C, D}; glLightfv(GL_LIGHT0, GL_POSITION, lightPosition); glEnable(GL_LIGHT0); glEnable(GL_LIGHTING); DibujarObjeto(); DibujarPlano();

29 Algoritmo (continuación) 3.Meter en la pila la matriz de modelización glPushMatrix(); 4.Construir la matriz de proyección, multiplicar la matriz de modelización por la matriz de proyección de la sombra GLfloat matrix[4][4]; ShadowMatrix(&matrix[0][0], lightPosition, groundPlaneEquation); glMultMatrix(&matrix[0][0]); 5.Asignar un valor distinto de cero al stencil buffer glEnable(GL_STENCIL_BUFFER); glStencilFunc(GL_ALWAYS, valor, ~0); glStencilOp(GL_KEEP, GL_KEEP, GL_REPLACE); DibujarPlanoASombrear(); glDisable(GL_STENCIL_TEST);

30 Algoritmo (continuación) 6.Deshabilitar la iluminación glDisable(GL_LIGHTING); glEnable(GL_BLEND); glBlendFunc(GL_DST_COLOR, GL_ZERO); glColor3f(0.5, 0.5, 0.5); glDisable(GL_DEPTH_TEST); Solo debemos actualizar los pixeles marcados con valor glEnable(GL_STENCIL_TEST); glStencilFunc(GL_EQUAL, valor, ~0); glStencilOp(GL_KEEP, GL_KEEP, GL_ZERO); DibujarObjeto(); 7.Restaurar los valores glDisable(GL_BLEND); glDisable(GL_STENCIL_TEST); glEnable(GL_DEPTH_TEST); glPopMatrix();

31 Programa Demo Dinoshade
