1 PLANEAMIENTO Y DISEÑO DE LA PLANTA EXTERNA PARA LOS SERVICIOS DE TELECOMUNICACIONES Simposio Postgrado UTN Año Ing. Oscar Szymanczyk

2 En cuatro Módulos veremos:
Evolución del Acceso Telefónico Áreas y Servicios de Telecomunicaciones Diferenciación de las Topologías. Fases y Métodos de la Planificación y de la Programación. Sistemas de Distribución y de Acometida. Red Metro, Edge y de Última Milla. Ingeniería del Diseño Sistema Constructivos Normativas y Costos.

3 En el 1º Módulo veremos: Definiciones de la Planta Externa Génesis de las Áreas y las Redes Evolución de las Topologías Redes en Cobre, Ópticas e Inalámbricas Ancho de Banda y Velocidad Digital. Aplicación de ADSL, VDSL, Ethernet, ATM, IP/TCP, SONET /SDH, DWDM, CWDM. Diferenciación e Integración de Servicios Definición de Redes NGN y Neuronales.

4 Red de Acceso y Red de Enlace
Planta Externa Red de Acceso y Red de Enlace

5 Límite del Plantel Exterior
Planta Externa Planta Interna Cruzadas Límite del Plantel Exterior

6 ITU define Telecomunicaciones
“Toda transmisión, emisión o recepción, de signos, señales, escritos, imágenes, sonidos o información de cualquier naturaleza, por hilos conductores, radioelectricidad, medios ópticos u otros sistemas electromagnéticos”

7 Teléfono Bell de 1878

8 Red de acceso Central Abonado
Línea de Abonado

9

10 Red malla Red estrella

11 Teléfono Ericsson de 1895

12

13 Cables de fibra óptica

14 Central Telefónica fibra óptica Acceso a grupos de abonados como grandes clientes

15 Conformación óptica FTTC y FTTH
fibra óptica

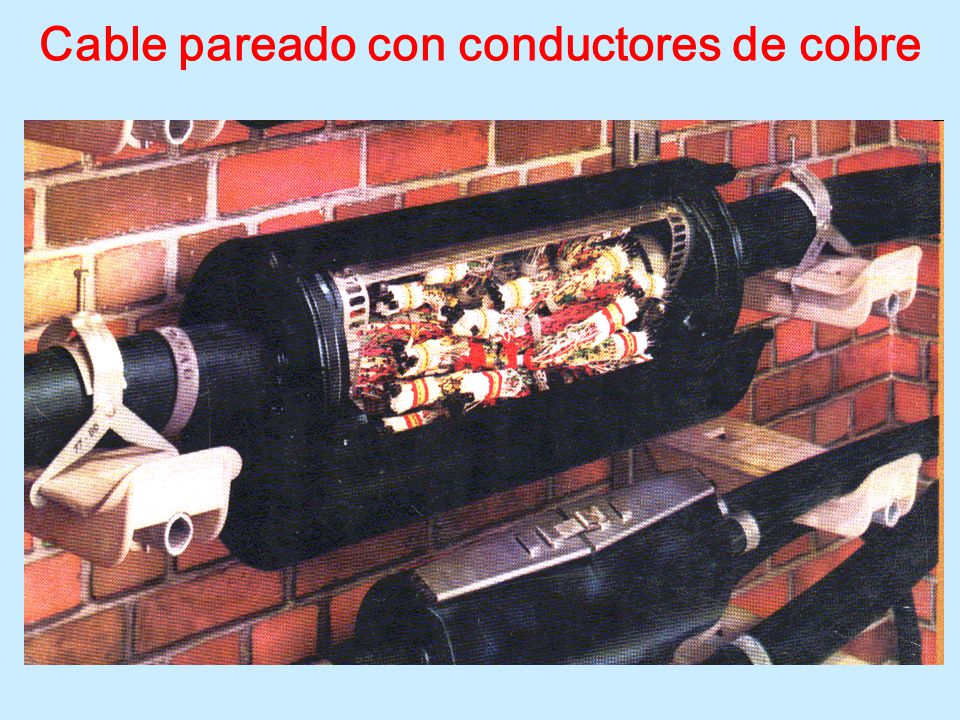

16 Cable pareado con conductores de cobre

17

18 Ventanas ópticas Longitud de onda (m) Frecuencia (THz). Luz. 400 - 0
Ventanas ópticas Longitud de onda (m) Frecuencia (THz) Luz visible 1º ventana IR 2º ventana IR IR 3º ventana IR IR

19 Red de acceso en fibra óptica
FTTN, Fiber To The Neighborhood FTTZ, Fiber To The Zone FTTC, Fiber To The Curb FTTO, Fiber To The Office FTTB, Fiber To The Building FTTH, Fiber To The Home FTTP, Fiber To The Premise

20 Red telefónica fija Red cableada en pares de cobre
Red de cobre con ISDN Red híbrida fibra coaxial (HFC) Red de fibra y cobre con ADSL Red de fibra óptica

21 Diferentes tecnologías sobre una misma red de acceso WDCS DWDM ATM IP
    Red de Acceso WDCS Red de Transporte DWDM ATM IP FR Ethernet SONET Wi-Fi ADM Diferentes tecnologías sobre una misma red de acceso

22 Monoáreas y áreas múltiples
líneas de enlace entre oficinas área múltiple monoárea líneas interurbana líneas de abonado red de acceso

23 Esquema jerárquico Centro quinario Centro cuaternario Centro terciario
Centro secundario Centro primario Esquema jerárquico

24 Esquema Jerárquico 1950 - 1980 Centro Quinario Centro Cuaternario
Centro Terciario Centro Secundario Centro Primario Centro Tributario

25 Red telefónica jerárquica
Centro colector Centro secundario Centro primario

26 Red Digital de Servicios Integrados (ISDN)
RDSI de banda ancha (B-ISDN) > 2Mb/s RDSI de banda estrecha (N-ISDN) acceso básico (ISDN-BRI) 2B+D1 = 144 Kb/s acceso primario (ISDN-PRI) 30 B+D2 = 2048 Kb/s

27 Espectro de modulación ADSL en 6 Mb/s
Espectro de modulación ADSL en 6 Mb/s fr (KHz) 256 subportadoras separadas cada 4.3 KHz moduladas en QAM 20 canales ascendentes (upstream) 219 canales descendentes (downstream) POTS 12 canales muertos 4 canales

28

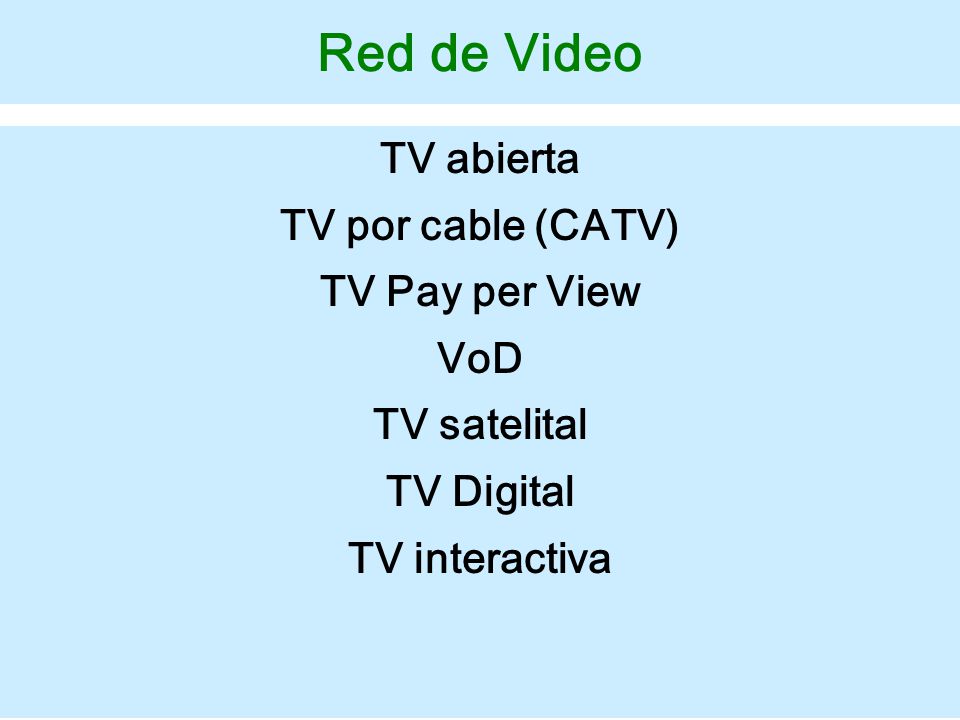

29 Red de Video TV abierta TV por cable (CATV) TV Pay per View VoD
TV satelital TV Digital TV interactiva

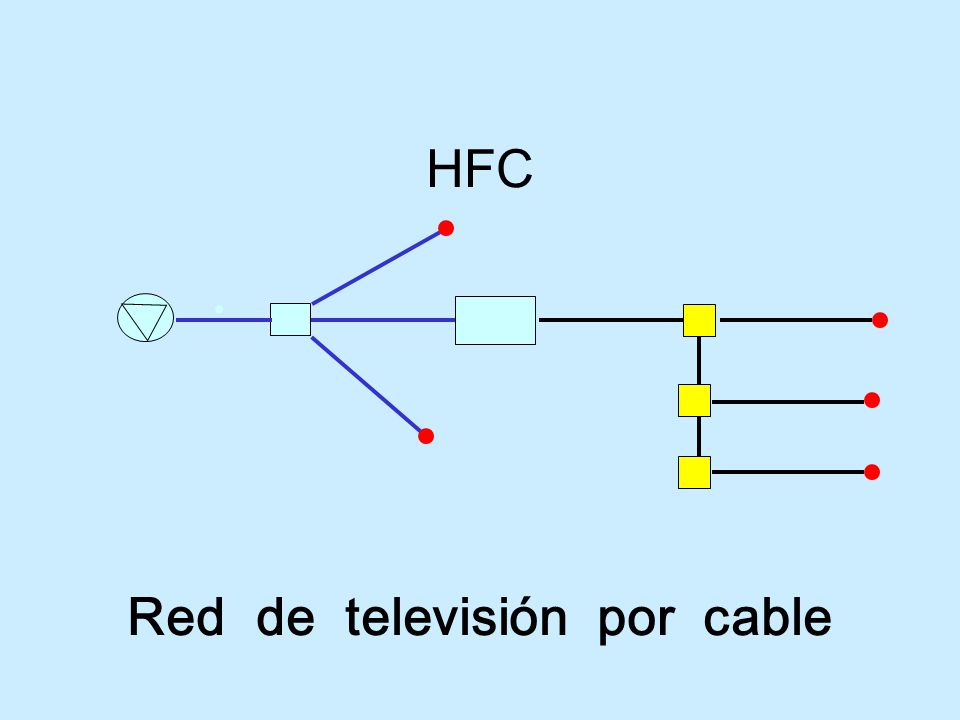

30 HFC Red de televisión por cable

31 Sistema CATV digital multicanal
Tx de fibra óptica 1310 nm Rx de fibra óptica troncal de fibra óptica Cabecera secundaria maestra

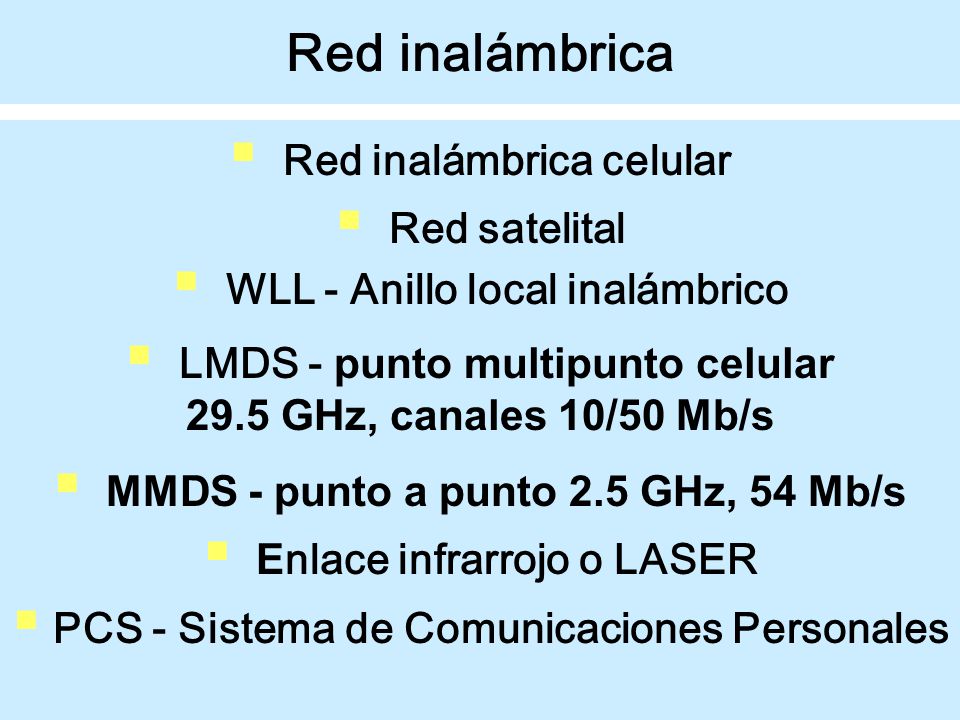

32 Red inalámbrica Red inalámbrica celular Red satelital
WLL - Anillo local inalámbrico LMDS - punto multipunto celular 29.5 GHz, canales 10/50 Mb/s MMDS - punto a punto 2.5 GHz, 54 Mb/s Enlace infrarrojo o LASER PCS - Sistema de Comunicaciones Personales

33

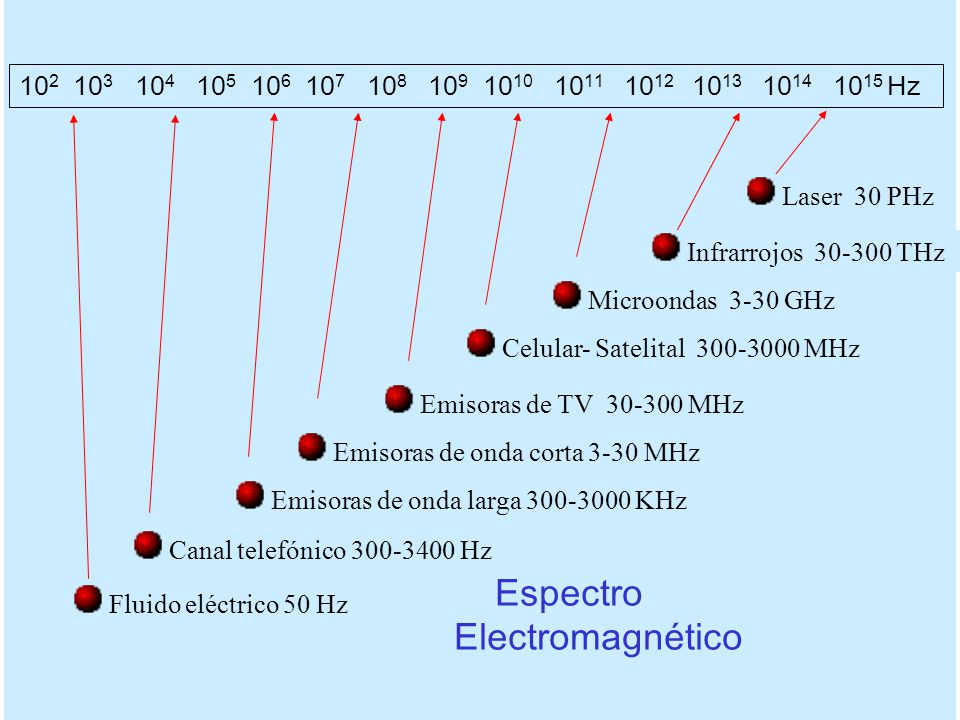

34 Espectro Electromagnético
Canal telefónico Hz Fluido eléctrico 50 Hz Emisoras de onda larga KHz Emisoras de onda corta 3-30 MHz Emisoras de TV MHz Celular- Satelital MHz Microondas GHz Infrarrojos THz Laser 30 PHz Espectro Electromagnético Hz

35 Telefonía celular A B G C D F E

36 FAMILIAS DE CELULARES 1G 2G 2.5G 3G
AMPS (Advanced Mobile Pone Service) Voz analógica Datos a 4.8 Kb/s CDPD (Cellular Digital Packet Data) Datos a 11 Kb/s en paquetes 2G TDMA (Time Division Multiple Access) Datos a 14.4 Kb/s sin conexión permanente GSM (Global System for Mobile Communication) CDMA (Code Division Multiple Access) Voz digital HSCSD (High Speed Circuit Switched Data) Datos a 57.8 Kb/s a circ. conmutado GPRS (General Packet Radio System) Datos 115 / 160 Kb/s EDGE (Enhanced Data Rate for Global Evolution Datos 175 / 384 Kb/s a conexión permanente CDMA 1xRTT (Radio Transmission Technology) Datos hasta 144 Kb/s 3G UMTS (Universal Mobile Telecommunication System) Wide CDMA Datos hasta 2 Mb/s multimedia CDMA 3xRTT ó xEVDO 2ª evolución de CDMA Mb/s FAMILIAS DE CELULARES 2.5G

37 WLL en red de abonados móviles
Fibra Óptica VHF Microondas Estación Base Terminal Fijo Portable Concentrador Central Local

38 INALÁMBRICO SATELITAL

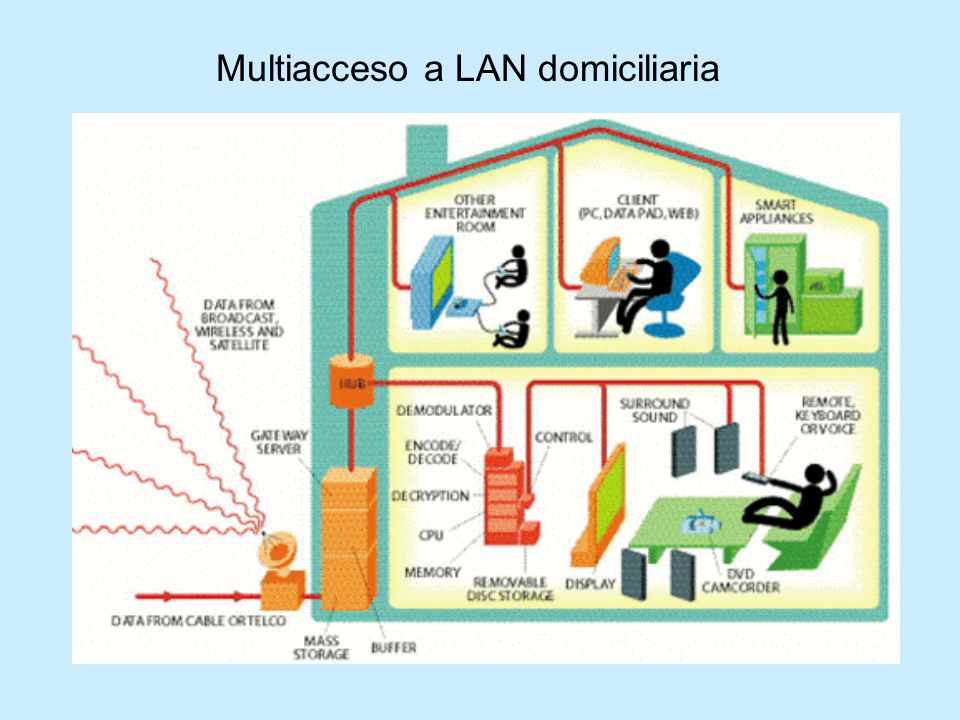

39 Multiacceso a LAN domiciliaria

40 Voice over Wireless LAN - (VoWLAN) DirecWay satelital
Wireless LAN - WLAN (802.11) Voice over Wireless LAN - (VoWLAN) DirecWay satelital Switches Gigabit Ethernet Wi-Fi - Wireless Fidelity Año (802.11b) 2.4 GHz, 300 MHz: 13 canales, 11 Mb/s (CCK). Año (802.11a) 5 GHz, 83.5 MHz: 3 canales 54 Mb/s (OFDM). Año 2003 (802.11g) 2.4 GHz - 54 Mb/s (OFDM).

41 Wi-Fi = Wireless Fidelity
WiMAX Acrobat Document

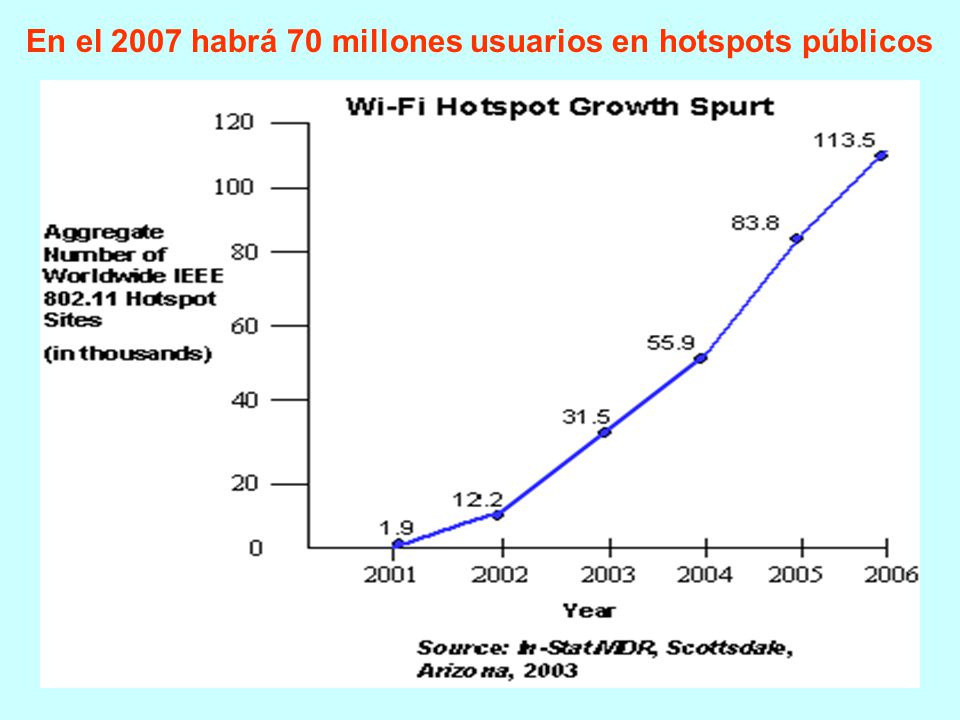

42 En el 2007 habrá 70 millones usuarios en hotspots públicos

43 1552 abonados en radio de hasta 5 Km
1035 abonados hasta 8 Km ( WiMAX 512 Kb/s

44 Redes de datos Redes de área local (LAN)
Canales de servicio PSTN + ISDN LAN to LAN VoIP Red Internet Redes de área local (LAN) Redes de áreas metropolitanas (MAN) Redes de área extendida (WAN) VPN Red Virtual Privada

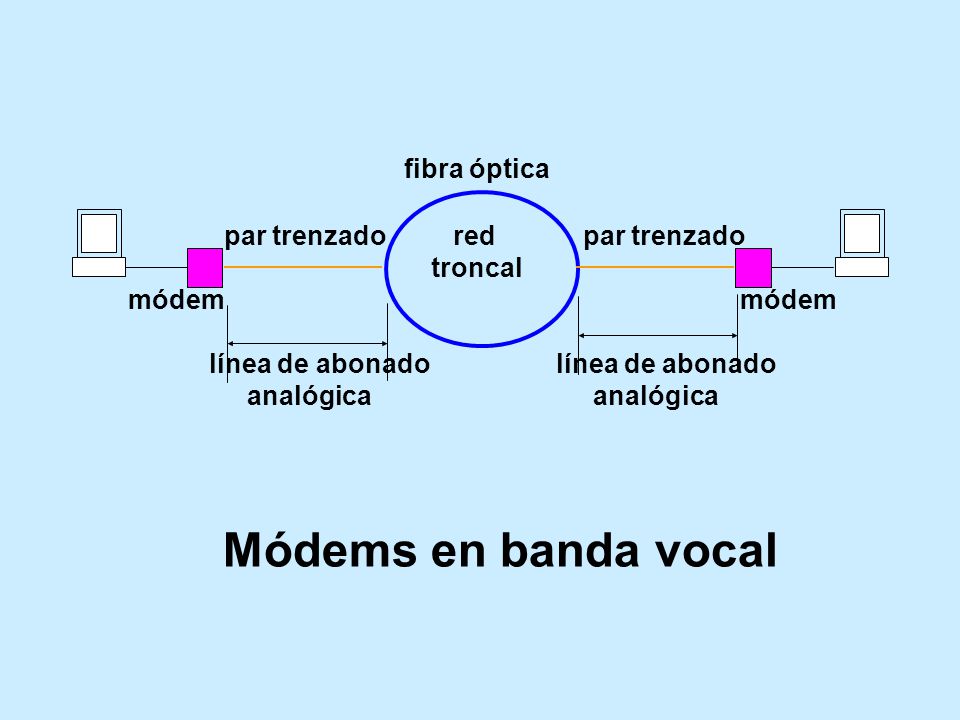

45 fibra óptica. par trenzado. red par trenzado. troncal. módem. módem
fibra óptica   par trenzado red par trenzado troncal módem módem   línea de abonado línea de abonado analógica analógica Módems en banda vocal

46 DTE DCE. DCE DTE línea / canal de transmisión Mainframe. workstation
DTE DCE DCE DTE línea / canal de transmisión Mainframe workstation   Componentes básicos de un canal de servicio de datos módem módem Intefaz interfaz

47 Dispositivos de acceso DSU /CDU
Switch Switch WAN DSU / CDU DSU / CDU MAN LAN Router Router

48 NAP. ISP Nacionales ISP Regionales ISP Locales
NAP ISP Nacionales ISP Regionales ISP Locales Red jerárquica de Internet

49 NNI CPE ED BD UNI UNI NNI BD ED CPE BD Nube de Internet

50 Acceso por red eléctrica
Soporte en líneas interurbanas Acceso por redes domiciliarias 2.5 y 45 Mb/s OPLAT - Línea de Alta Tensión PLC - Powerline Communications BPL - Broadband Powerline HomePlug Powerline Aliance (

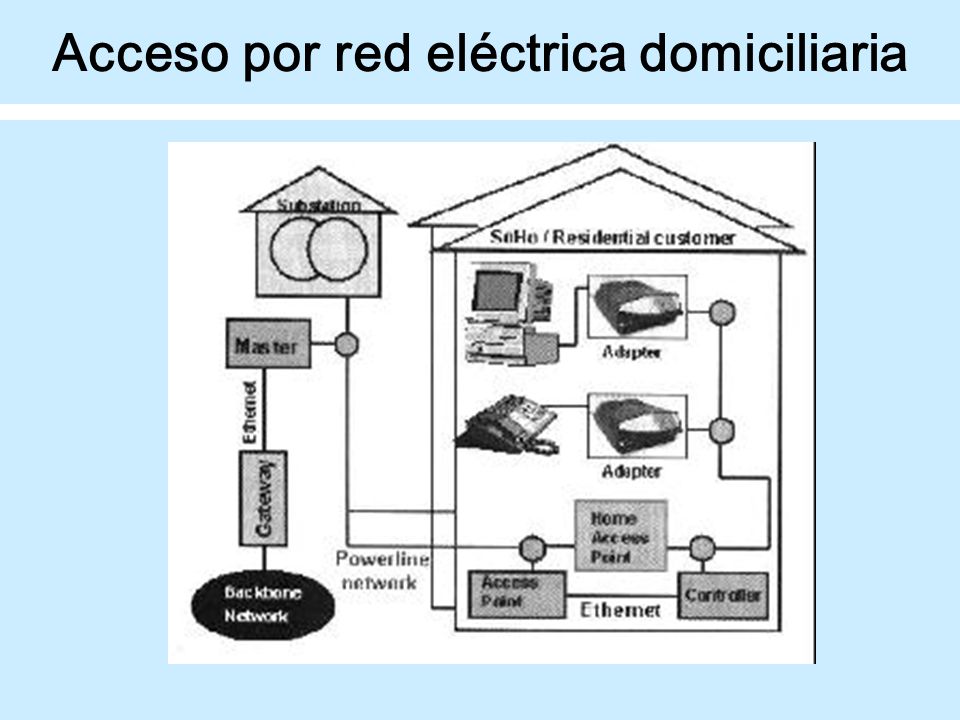

51 Acceso por red eléctrica domiciliaria

52 Red PCS Personal Communication Service

53 Ancho de banda (dB) umbral de audiobilidad máxima
Ancho de banda (dB) umbral de audiobilidad máxima campo auditivo zona de la palabra umbral de audiobilidad mínima Frecuencias (Hz)

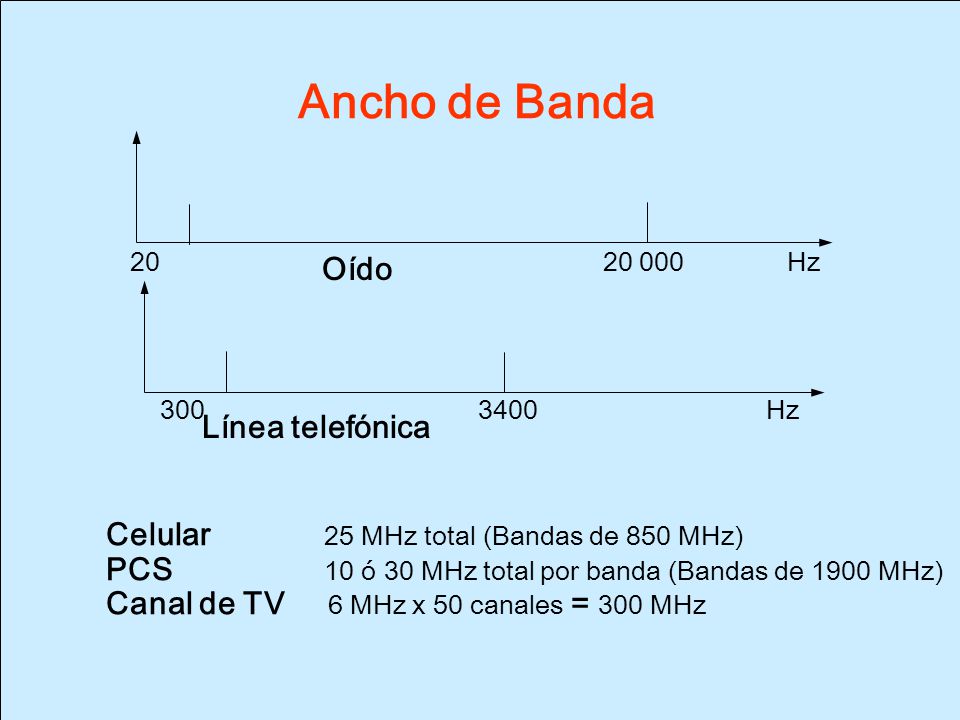

54 Ancho de Banda. Celular. 25 MHz total (Bandas de 850 MHz). PCS
Ancho de Banda Celular MHz total (Bandas de 850 MHz) PCS ó 30 MHz total por banda (Bandas de 1900 MHz) Canal de TV MHz x 50 canales = 300 MHz Oído Línea telefónica Hz Hz

55 Ancho de Banda Equipos de audio de HF Un canal de TV = 6 ó 8 MHz dB
Hz Frec. dB Ancho de Banda Equipos de audio de HF

56 Ancho de Banda de Acceso Audio de baja calidad: Kb/s Módem Dial up: Kb/s Canal WLL / RDSI: Kb/s Videoconferencia satelital: 2 Mb/s Canal TV (modulación en cuadratura 64 QAM) Mb/s Canal LMDS: Mb/s RDSI de banda ancha Mb/s LASER Gb/s

57 Ancho de banda comercial Módem Dial Up: 56 Kb/s Cable módem (CATV) ó Red de cobre + ADSL: ó 512 Kb/s downstream Kb/s upstream Canal inalámbrico: 64,128 ó 256 Kb/s Canal inalámbrico de microondas: 560 Kb/s

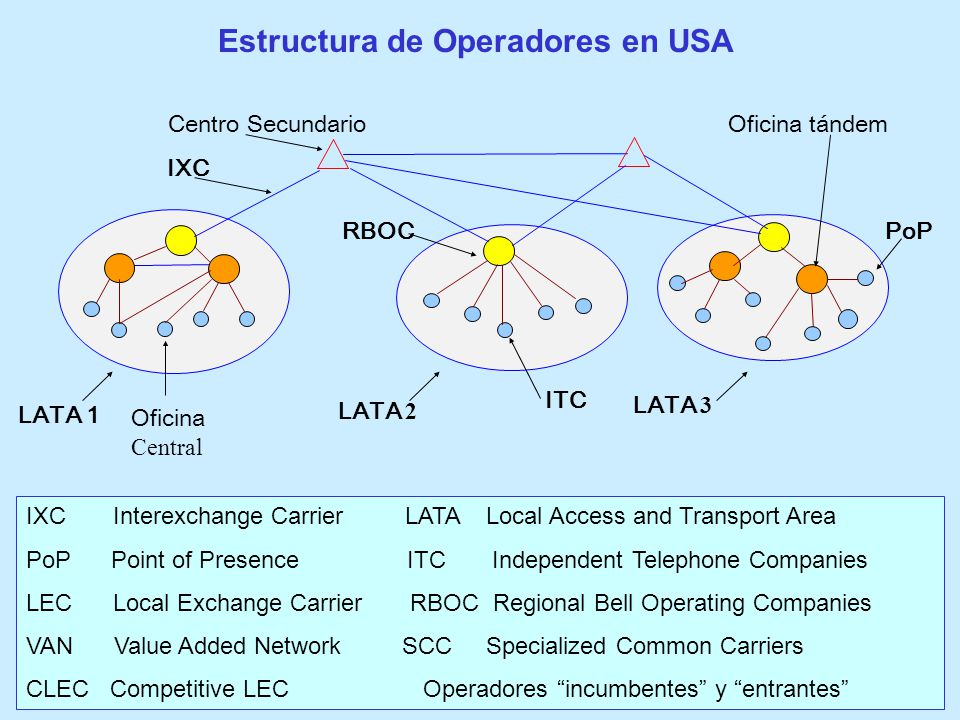

58 Estructura de Operadores en USA
PoP LATA 1 LATA 2 RBOC LATA 3 Oficina Central Centro Secundario Oficina tándem IXC ITC IXC Interexchange Carrier LATA Local Access and Transport Area PoP Point of Presence ITC Independent Telephone Companies LEC Local Exchange Carrier RBOC Regional Bell Operating Companies VAN Value Added Network SCC Specialized Common Carriers CLEC Competitive LEC Operadores “incumbentes” y “entrantes”

59 Organismos de Estandarización Mundial
ITU International Telecommunications Union (CCITT) BDT Bureau pour le Development des Telecomunications ITU-R estudio de frecuencias radioeléctrica terrestre y satelitales ITU-T estudios técnicos, de operación y tarificación WTSC World Telecommunication Standardization Conference ISO International Organization Standard ETSI European Telecommunication Standards Institute IEEE International Electrical and Electronic Engineer EIA Electrical Industries Association ANSI American National Standards Institute Bellcore Bell Communication Research MPEG Moving Pictures Expert Group Foro ATM (Asynchronous Transmmission Mode) Wi-Fi Alliance

60 Conjunción actual de redes
CATV ISP Abonados Pares en Cu Coaxial Fibra Óptica Telefonía

61 Data Center CATV ISP Abonado fijo CO Celular

62 Sistemas de Tercera y Cuarta Generación
TV digital + STB + Telefonía móvil PC + teclado inalámbrico PC / TV interactiva de 3G Comando por voz Portabilidad numérica (PCS) Servicio Universal de Telecomunicaciones PC / TV interactiva de 4G

63 El nuevo escenario mundial
Convergencia Información y Telecomunicaciones Industria Telecomunicaciones Movilidad Mainframes Laptop Redes LAN Internet Electrónica Inform. y entreten. Industria Computación Industria Medios Industria infoco-munica-ciones El nuevo escenario mundial Hoy PC

64

65 Red IP emuladora / sustitutiva de la RTPC
Distintos escenarios técnicos: TCP/IP como red de transporte. RTPC TCP/IP RTPC TCP/IP como red interconectada a la RTPC. RTPC TCP/IP TCP/IP RTPC TCP/IP como red universal, escenario referencial TCP/IP TCP/IP

66 Telefonía IP (VoIP) – VoInternet
TCP/IP RTPC 1 RTPC 2

67 Arquitectura TDM

68 Next Generación Network
NGN

69 Redes Neuronales ANN Artificial Neural Networks

70 Redes Neuronales Implican creatividad, capacidad de aprender, capacidad de abstracción, razonamiento inductivo-deductivo y flexibilidad a la hora de optar.

71 Estructuras inspiradas en los estudios realizados en neurobiología
Estructuras inspiradas en los estudios realizados en neurobiología. Entrenamiento Supervisado Entrenamiento no Supervisado Aplicaciones: Filtrado de Ruido en Telecomunicaciones Reconocimiento de Imágenes Reconocimiento de Escritura Reconocimiento de Voz y Sonidos Financieras Medicinal

72 Gracias
