PROCESO INDUSTRIAL DEL VIDRIO

Presentación del tema: "PROCESO INDUSTRIAL DEL VIDRIO"— Transcripción de la presentación:

1 PROCESO INDUSTRIAL DEL VIDRIO
UNIVERSIDAD NACIONAL SANTIAGO ANTUNEZ DE MAYOLO INDUSTRIA DEL VIDRIO PROCESO INDUSTRIAL DEL VIDRIO

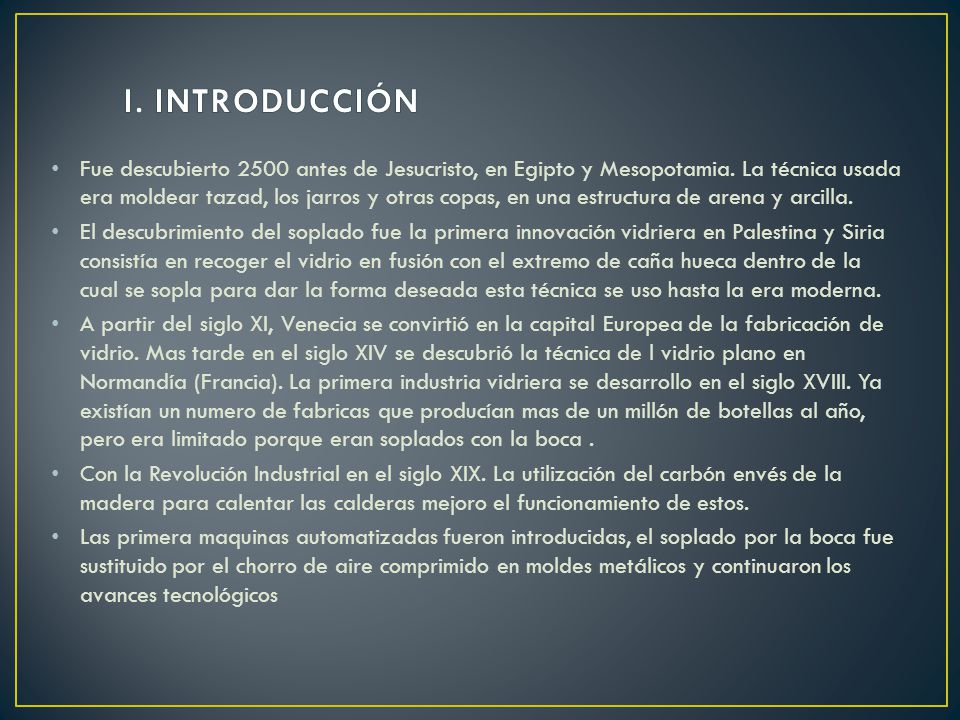

2 I. INTRODUCCIÓN Fue descubierto 2500 antes de Jesucristo, en Egipto y Mesopotamia. La técnica usada era moldear tazad, los jarros y otras copas, en una estructura de arena y arcilla. El descubrimiento del soplado fue la primera innovación vidriera en Palestina y Siria consistía en recoger el vidrio en fusión con el extremo de caña hueca dentro de la cual se sopla para dar la forma deseada esta técnica se uso hasta la era moderna. A partir del siglo XI, Venecia se convirtió en la capital Europea de la fabricación de vidrio. Mas tarde en el siglo XIV se descubrió la técnica de l vidrio plano en Normandía (Francia). La primera industria vidriera se desarrollo en el siglo XVIII. Ya existían un numero de fabricas que producían mas de un millón de botellas al año, pero era limitado porque eran soplados con la boca . Con la Revolución Industrial en el siglo XIX. La utilización del carbón envés de la madera para calentar las calderas mejoro el funcionamiento de estos. Las primera maquinas automatizadas fueron introducidas, el soplado por la boca fue sustituido por el chorro de aire comprimido en moldes metálicos y continuaron los avances tecnológicos

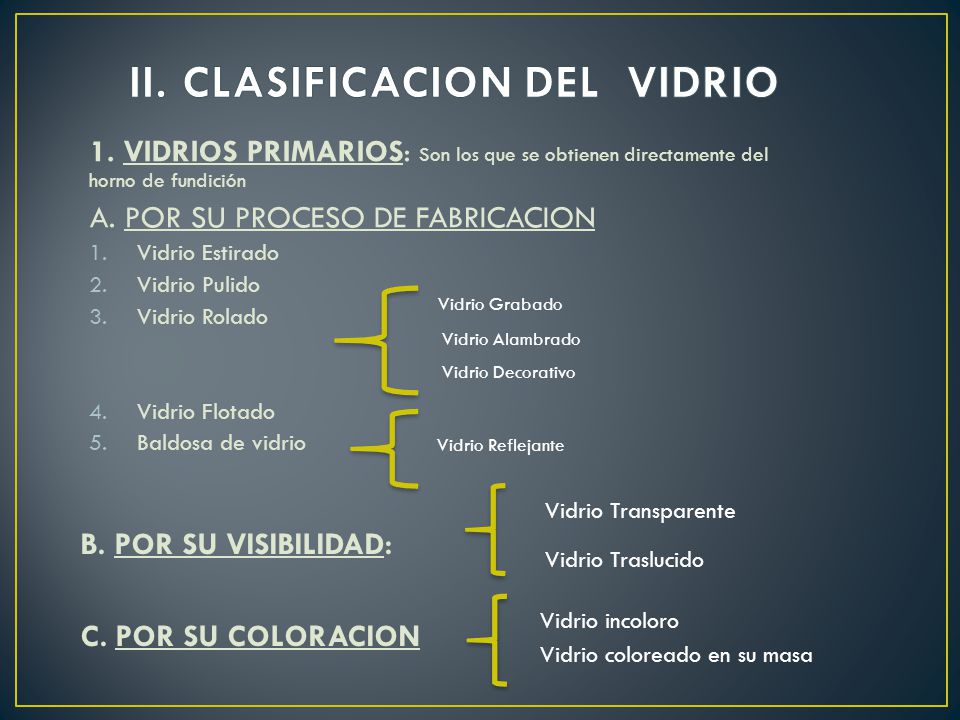

3 II. CLASIFICACION DEL VIDRIO
1. VIDRIOS PRIMARIOS: Son los que se obtienen directamente del horno de fundición A. POR SU PROCESO DE FABRICACION Vidrio Estirado Vidrio Pulido Vidrio Rolado Vidrio Flotado Baldosa de vidrio Vidrio Grabado Vidrio Alambrado Vidrio Decorativo Vidrio Reflejante B. POR SU VISIBILIDAD: C. POR SU COLORACION Vidrio Traslucido Vidrio Transparente Vidrio incoloro Vidrio coloreado en su masa

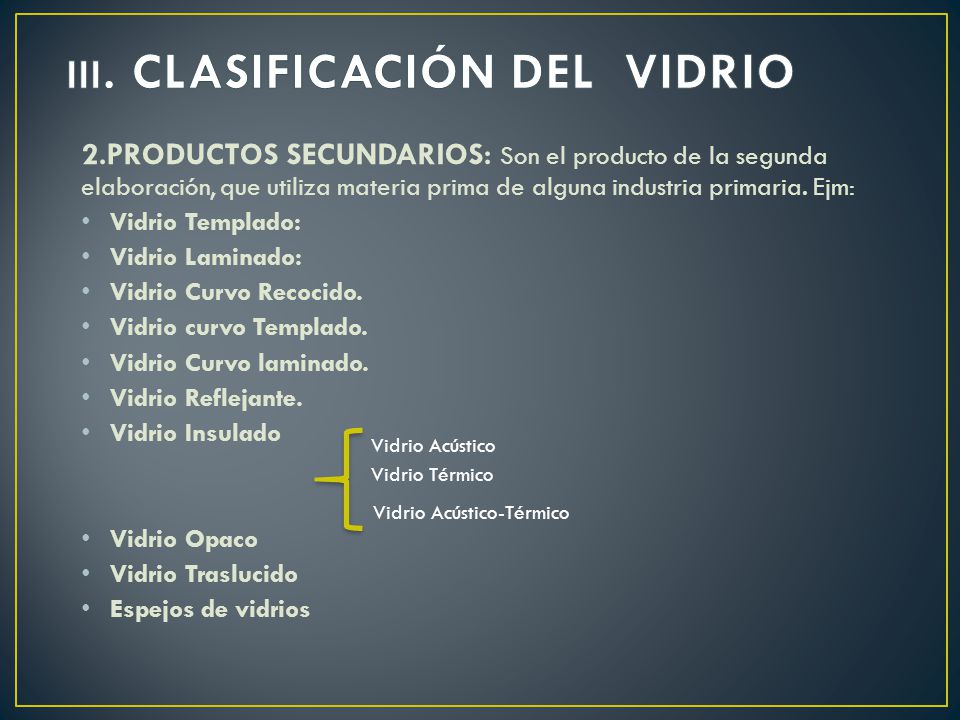

4 III. CLASIFICACIÓN DEL VIDRIO
2.PRODUCTOS SECUNDARIOS: Son el producto de la segunda elaboración, que utiliza materia prima de alguna industria primaria. Ejm: Vidrio Templado: Vidrio Laminado: Vidrio Curvo Recocido. Vidrio curvo Templado. Vidrio Curvo laminado. Vidrio Reflejante. Vidrio Insulado Vidrio Opaco Vidrio Traslucido Espejos de vidrios Vidrio Acústico Vidrio Térmico Vidrio Acústico-Térmico

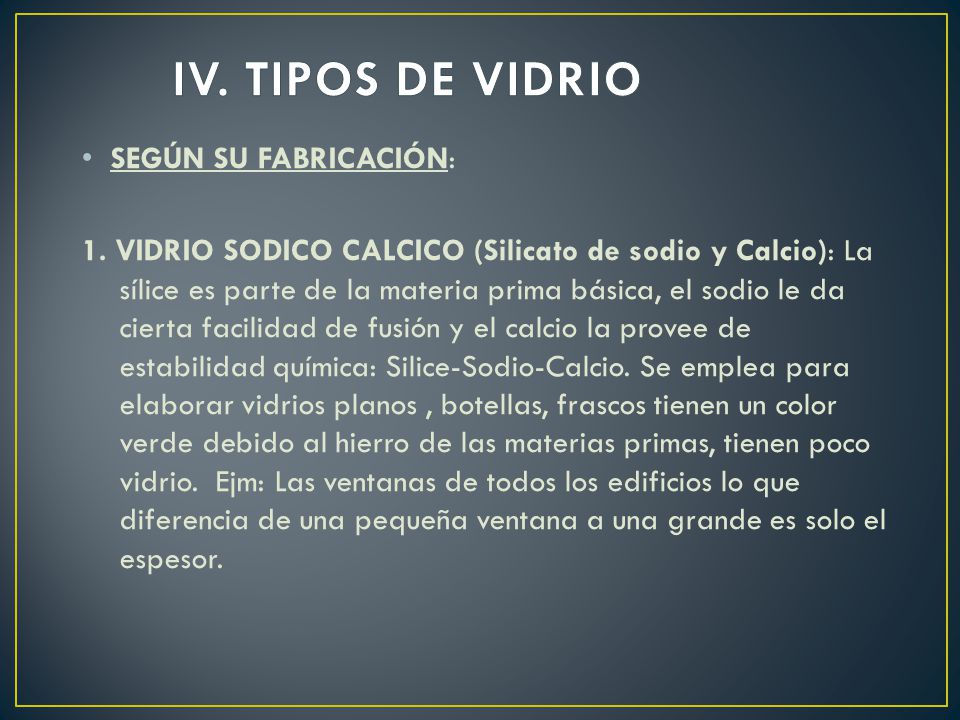

5 IV. TIPOS DE VIDRIO SEGÚN SU FABRICACIÓN:
1. VIDRIO SODICO CALCICO (Silicato de sodio y Calcio): La sílice es parte de la materia prima básica, el sodio le da cierta facilidad de fusión y el calcio la provee de estabilidad química: Silice-Sodio-Calcio. Se emplea para elaborar vidrios planos , botellas, frascos tienen un color verde debido al hierro de las materias primas, tienen poco vidrio. Ejm: Las ventanas de todos los edificios lo que diferencia de una pequeña ventana a una grande es solo el espesor.

6

7 2. VIDRIO POTASICO CALCICO (Silicato de potasio + calcio)
Solo se reemplaza del anterior el sodio por el potasio, son mas duros que los anteriores, muy brillantes, resisten mejor las variaciones de temperaturas y son muy resistentes a la acción del agua y de los ácidos. Ejm: Vidrios de óptica

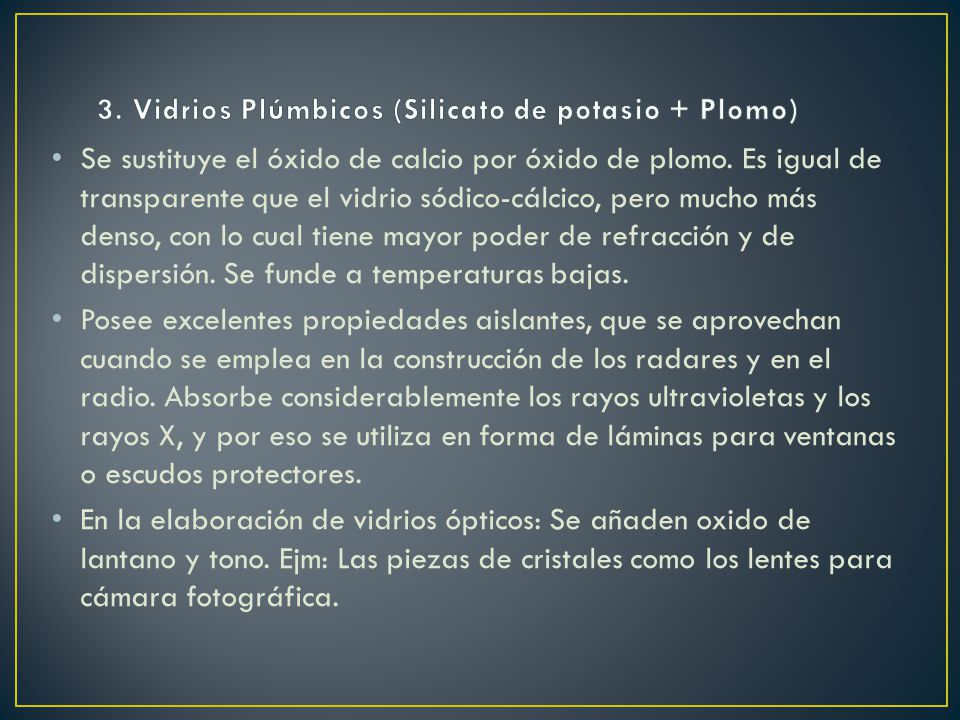

8 3. Vidrios Plúmbicos (Silicato de potasio + Plomo)
Se sustituye el óxido de calcio por óxido de plomo. Es igual de transparente que el vidrio sódico-cálcico, pero mucho más denso, con lo cual tiene mayor poder de refracción y de dispersión. Se funde a temperaturas bajas. Posee excelentes propiedades aislantes, que se aprovechan cuando se emplea en la construcción de los radares y en el radio. Absorbe considerablemente los rayos ultravioletas y los rayos X, y por eso se utiliza en forma de láminas para ventanas o escudos protectores. En la elaboración de vidrios ópticos: Se añaden oxido de lantano y tono. Ejm: Las piezas de cristales como los lentes para cámara fotográfica.

9 EJEMPLOS DE Vidrios Plúmbicos (Silicato de potasio + Plomo)

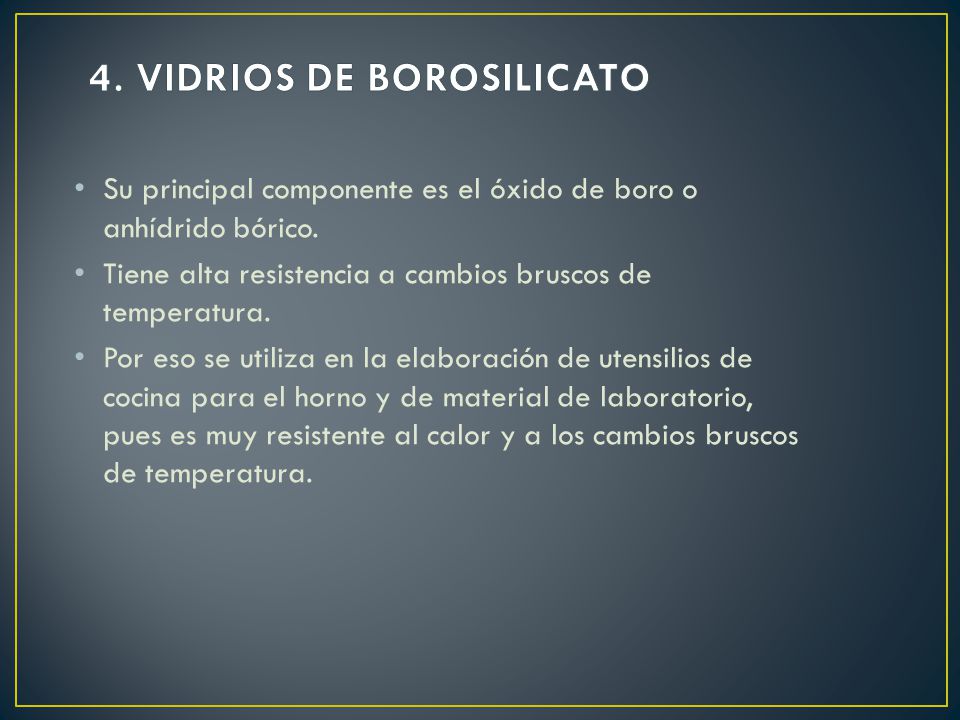

10 4. VIDRIOS DE BOROSILICATO
Su principal componente es el óxido de boro o anhídrido bórico. Tiene alta resistencia a cambios bruscos de temperatura. Por eso se utiliza en la elaboración de utensilios de cocina para el horno y de material de laboratorio, pues es muy resistente al calor y a los cambios bruscos de temperatura.

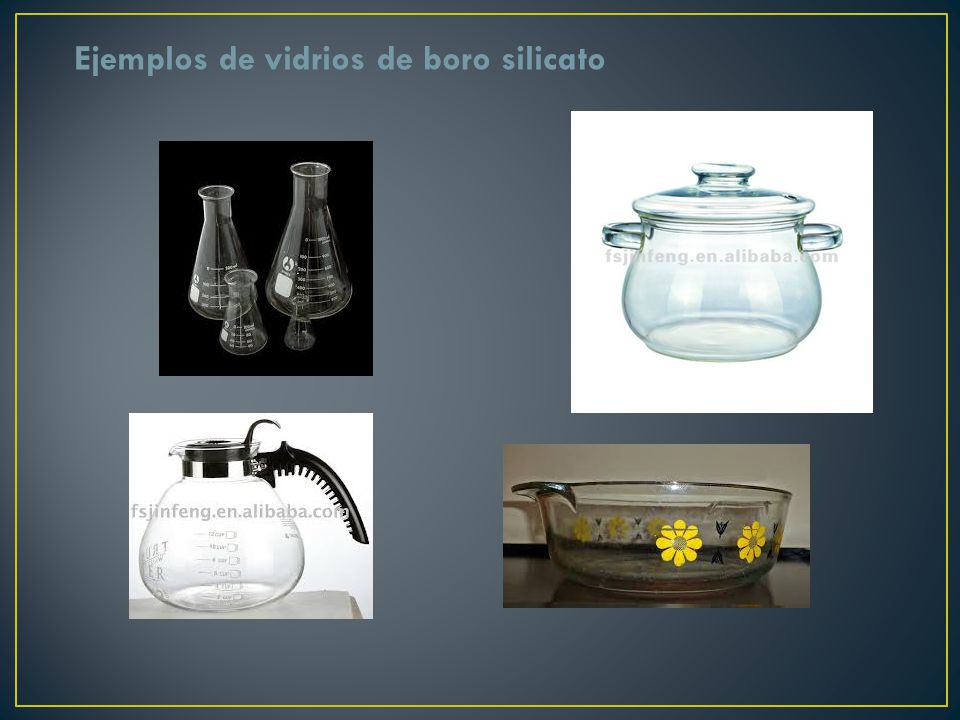

11 Ejemplos de vidrios de boro silicato

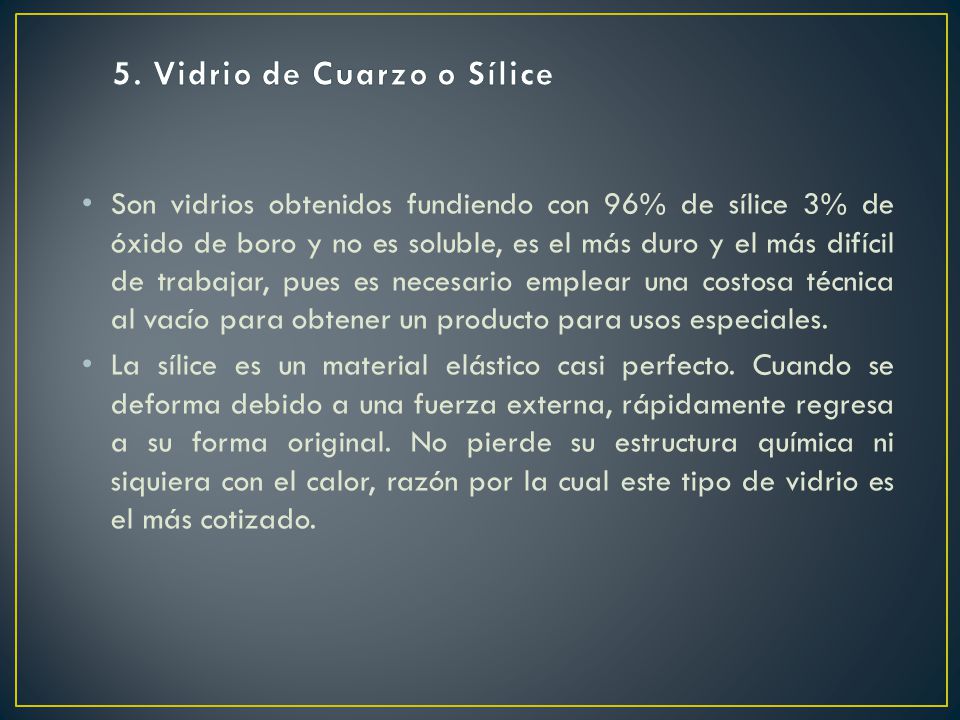

12 5. Vidrio de Cuarzo o Sílice
Son vidrios obtenidos fundiendo con 96% de sílice 3% de óxido de boro y no es soluble, es el más duro y el más difícil de trabajar, pues es necesario emplear una costosa técnica al vacío para obtener un producto para usos especiales. La sílice es un material elástico casi perfecto. Cuando se deforma debido a una fuerza externa, rápidamente regresa a su forma original. No pierde su estructura química ni siquiera con el calor, razón por la cual este tipo de vidrio es el más cotizado.

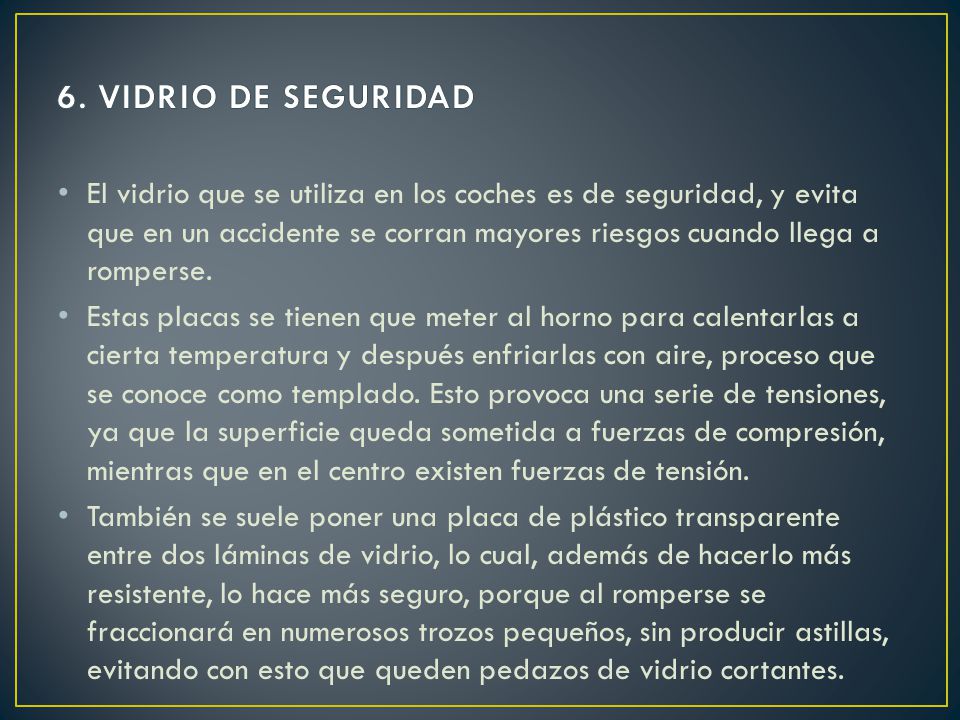

13 6. VIDRIO DE SEGURIDAD El vidrio que se utiliza en los coches es de seguridad, y evita que en un accidente se corran mayores riesgos cuando llega a romperse. Estas placas se tienen que meter al horno para calentarlas a cierta temperatura y después enfriarlas con aire, proceso que se conoce como templado. Esto provoca una serie de tensiones, ya que la superficie queda sometida a fuerzas de compresión, mientras que en el centro existen fuerzas de tensión. También se suele poner una placa de plástico transparente entre dos láminas de vidrio, lo cual, además de hacerlo más resistente, lo hace más seguro, porque al romperse se fraccionará en numerosos trozos pequeños, sin producir astillas, evitando con esto que queden pedazos de vidrio cortantes.

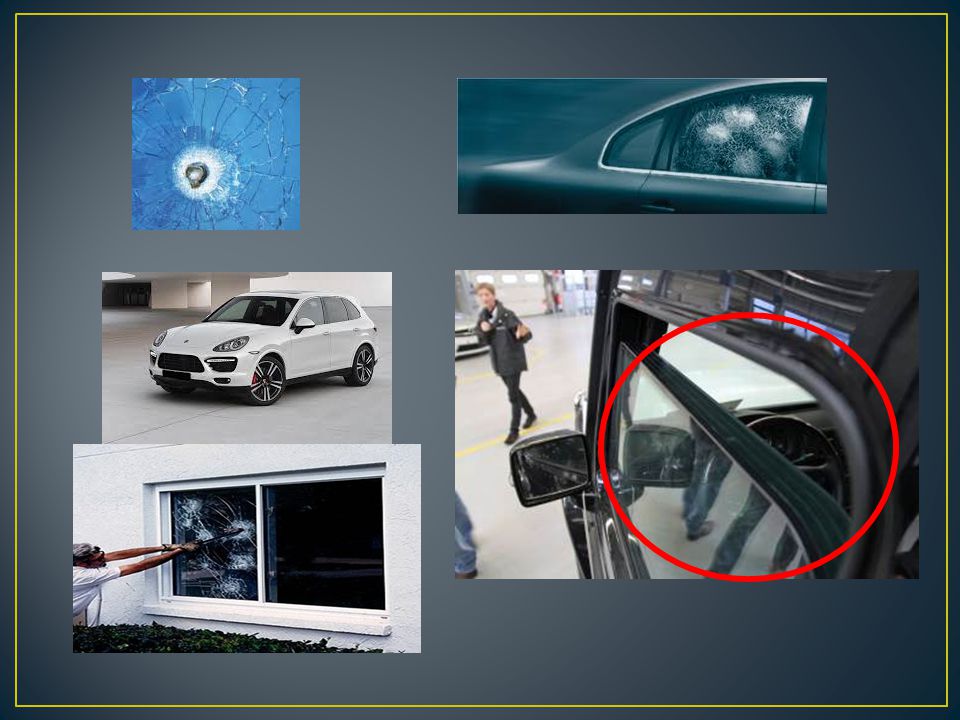

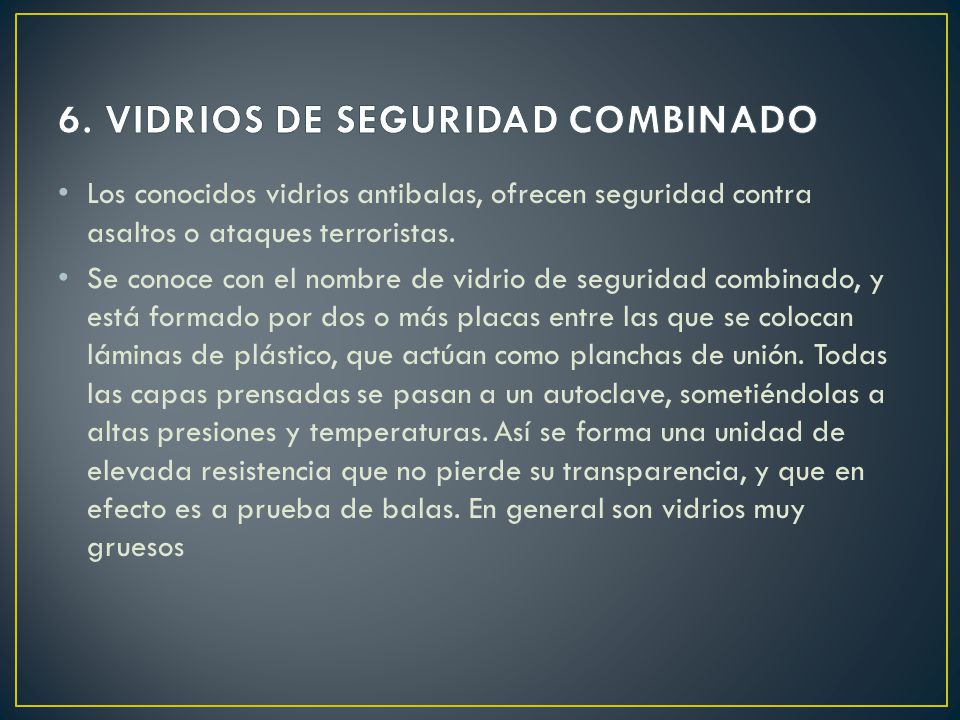

14 6. VIDRIOS DE SEGURIDAD COMBINADO
Los conocidos vidrios antibalas, ofrecen seguridad contra asaltos o ataques terroristas. Se conoce con el nombre de vidrio de seguridad combinado, y está formado por dos o más placas entre las que se colocan láminas de plástico, que actúan como planchas de unión. Todas las capas prensadas se pasan a un autoclave, sometiéndolas a altas presiones y temperaturas. Así se forma una unidad de elevada resistencia que no pierde su transparencia, y que en efecto es a prueba de balas. En general son vidrios muy gruesos

15

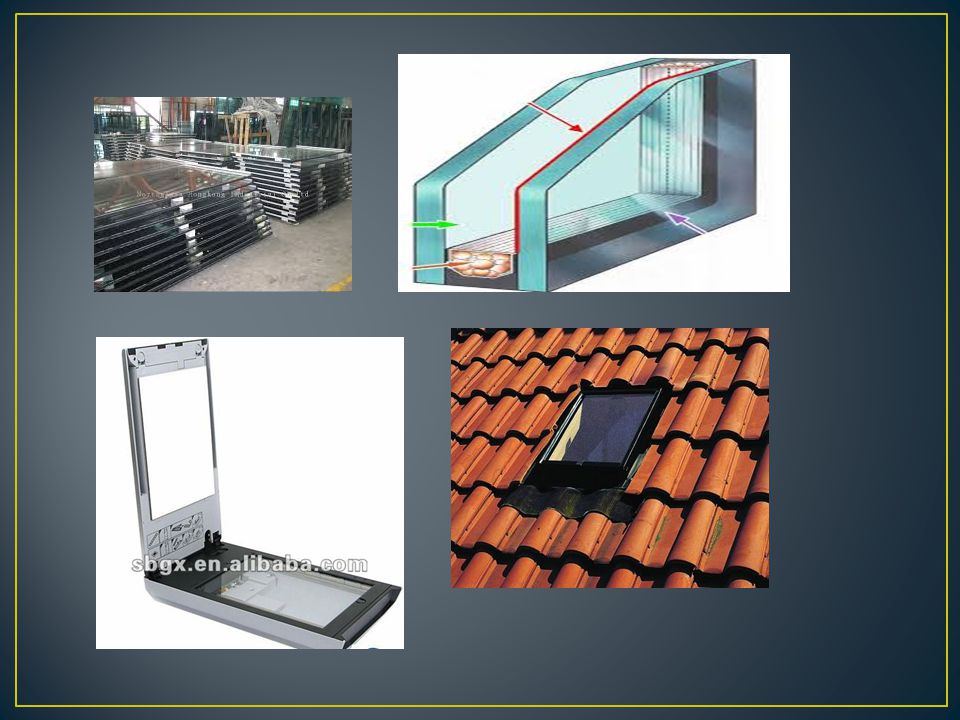

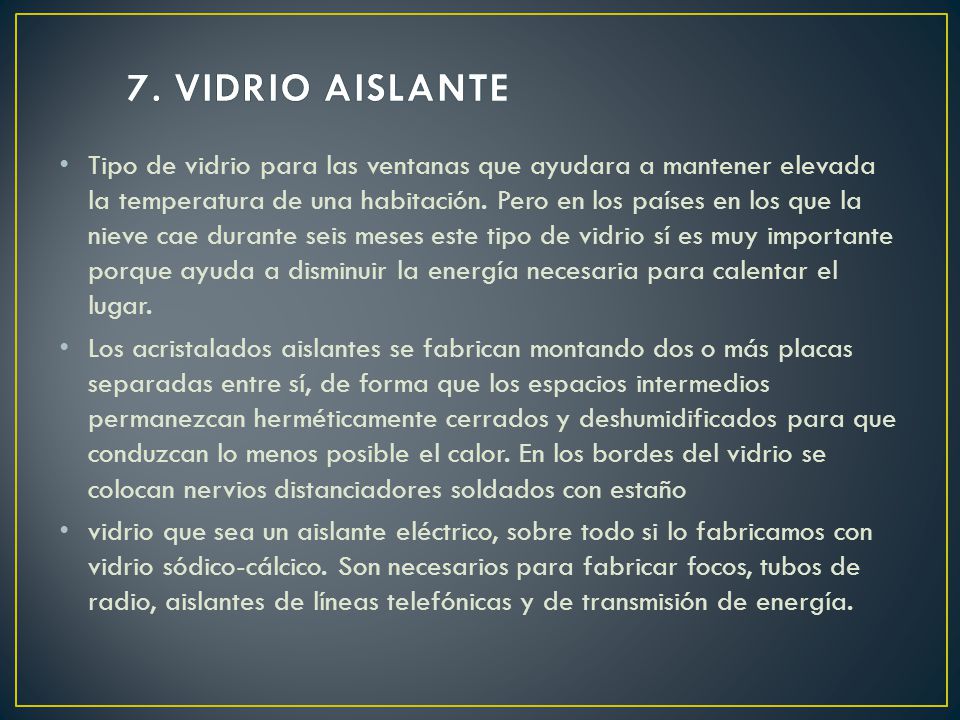

16 7. VIDRIO AISLANTE Tipo de vidrio para las ventanas que ayudara a mantener elevada la temperatura de una habitación. Pero en los países en los que la nieve cae durante seis meses este tipo de vidrio sí es muy importante porque ayuda a disminuir la energía necesaria para calentar el lugar. Los acristalados aislantes se fabrican montando dos o más placas separadas entre sí, de forma que los espacios intermedios permanezcan herméticamente cerrados y deshumidificados para que conduzcan lo menos posible el calor. En los bordes del vidrio se colocan nervios distanciadores soldados con estaño vidrio que sea un aislante eléctrico, sobre todo si lo fabricamos con vidrio sódico-cálcico. Son necesarios para fabricar focos, tubos de radio, aislantes de líneas telefónicas y de transmisión de energía.

17

18 8. VIDRIO DIELECTRICO A los materiales que pueden polarizarse en presencia de un campo eléctrico se les conoce como dieléctricos Polarizar quiere decir que las moléculas o los átomos se convierten en dipolos, acomodando todas sus cargas negativas hacia un lado y las positivas hacia otro. Un vidrio dieléctrico se obtiene a partir de arcillas ricas en plomo y se utiliza para fabricar cintas para los condensadores electrónicos

19 9.VIDRIO PROTECTOR CONTRA EL SOL
Este vidrio refleja la luz del Sol. La capa de recubrimiento que lleva incorporada, además de reflejar puede presentar diversas tonalidades de color, como plateado, bronce, verde o gris. Se coloca en el espacio intermedio y en la capa interior de la placa externa. De esta forma se hace el vidrio polarizado y el de tipo espejo. Los espejos que se instalan en las ventanas de los edificios modernos son precisamente para proteger contra el Sol.

20 IV.PROCESO DE LA INDUSTRIA DEL VIDRIO
Obtención de materia prima + agua Combinación de materia prima Horno de gas Homogeneizador Rodillo superior Tinta de vidrio Escáner láser Rodillo ultra duro de carburo de bolframio Cintas transportadoras Rodillos Inspección Almacén

21

22

23

24

25

26

27 SISTEMAS APROPIADOS DE MONITOREO AMBIENTAL
Sistemas de Calidad de Aire Ambiental: Adecuados para el monitoreo de SO2, NO, NO2 y PM en aire ambiente Sistemas de monitoreo en continuo de emisiones: Adecuados para el monitoreo de emisiones de SO2, NO, NO2 y PM Muestreadores de partículas: Adecuados para el monitoreo de PM10, PM2.5, plomo y otros metales pesados en el aire ambiente Monitores de partículas: Adecuados para el monitoreo continuo de PM alrededor de las plantas de vidrio Sistemas Meteorológicos: Adecuados para el control de la velocidad y dirección del viento con el fin de determinar la dirección de las emisiones atmosféricas

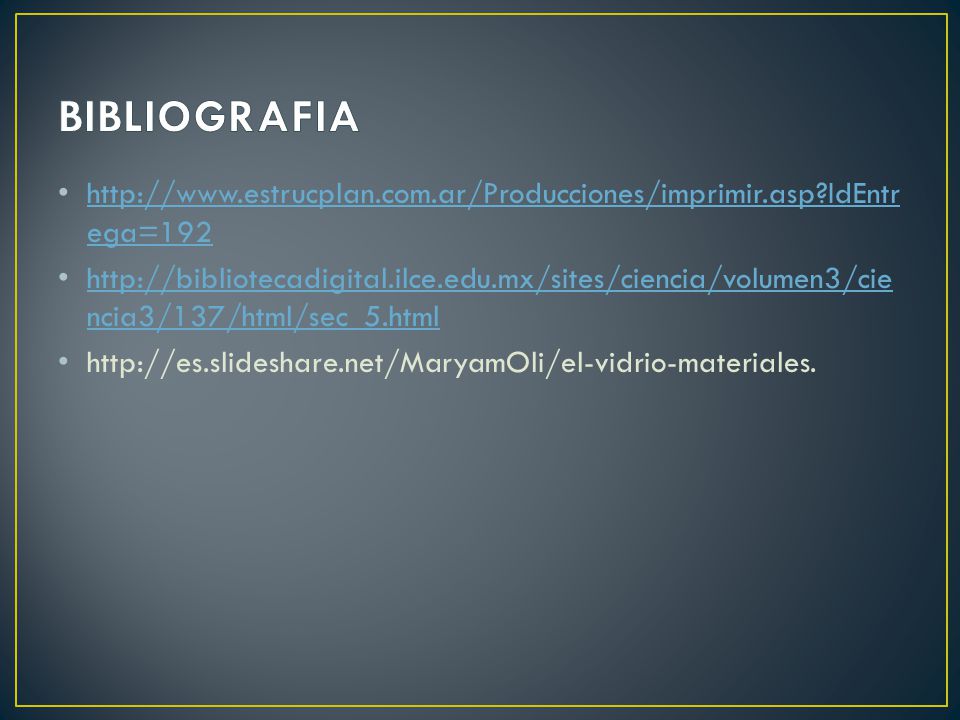

28 BIBLIOGRAFIA

29 GRACIAS
