HERRAMIENTAS DEL TORNO
Tema 9 Segunda Parte
2

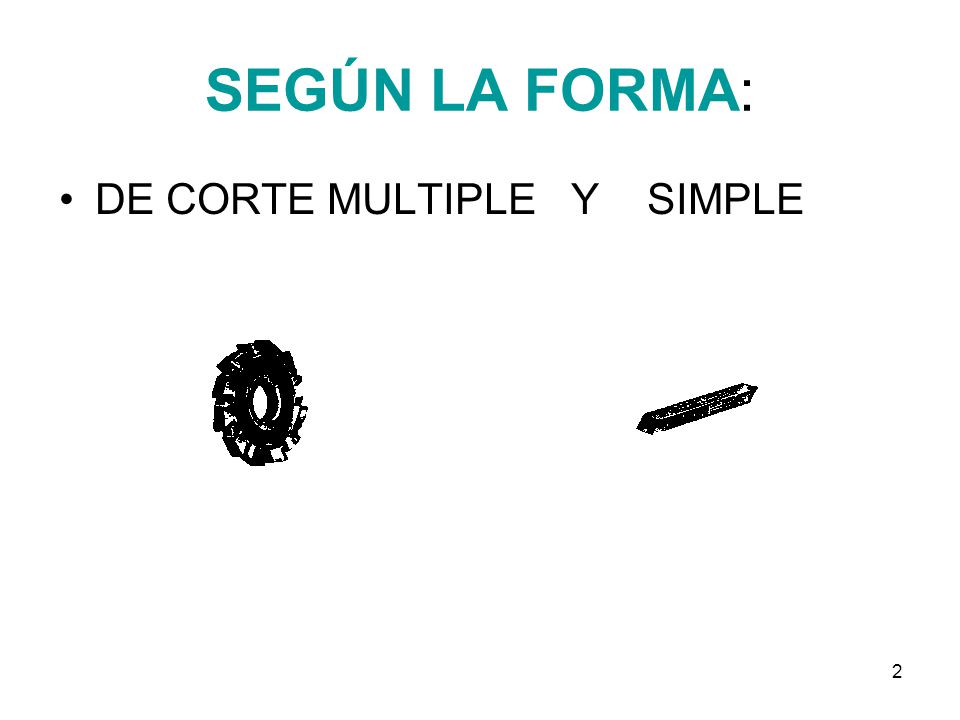

SEGÚN LA FORMA: DE CORTE MULTIPLE Y SIMPLE
3

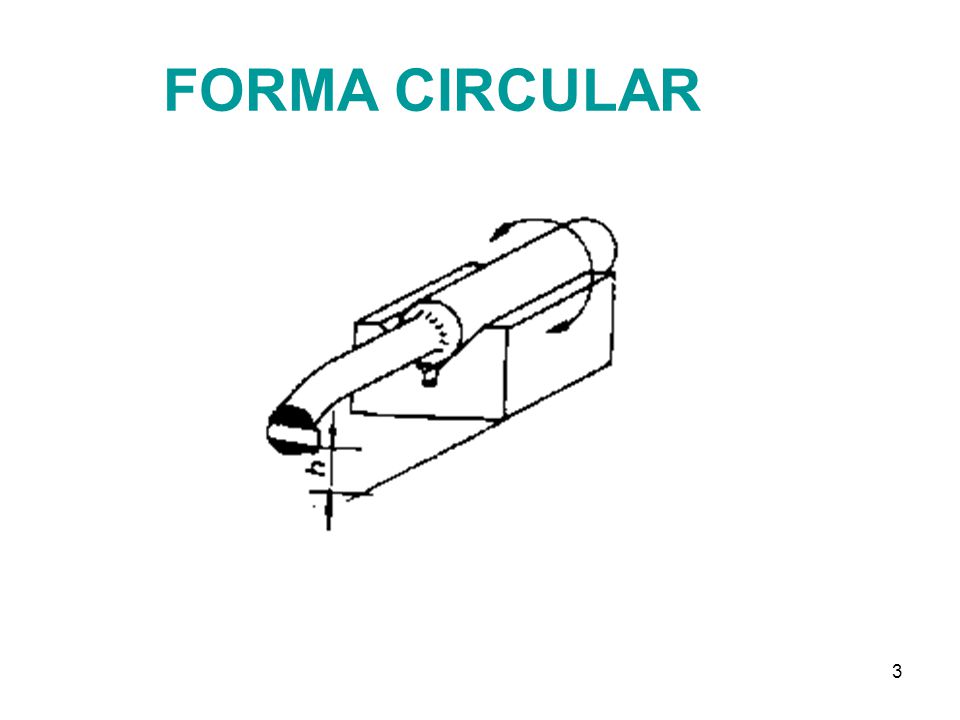

FORMA CIRCULAR
4

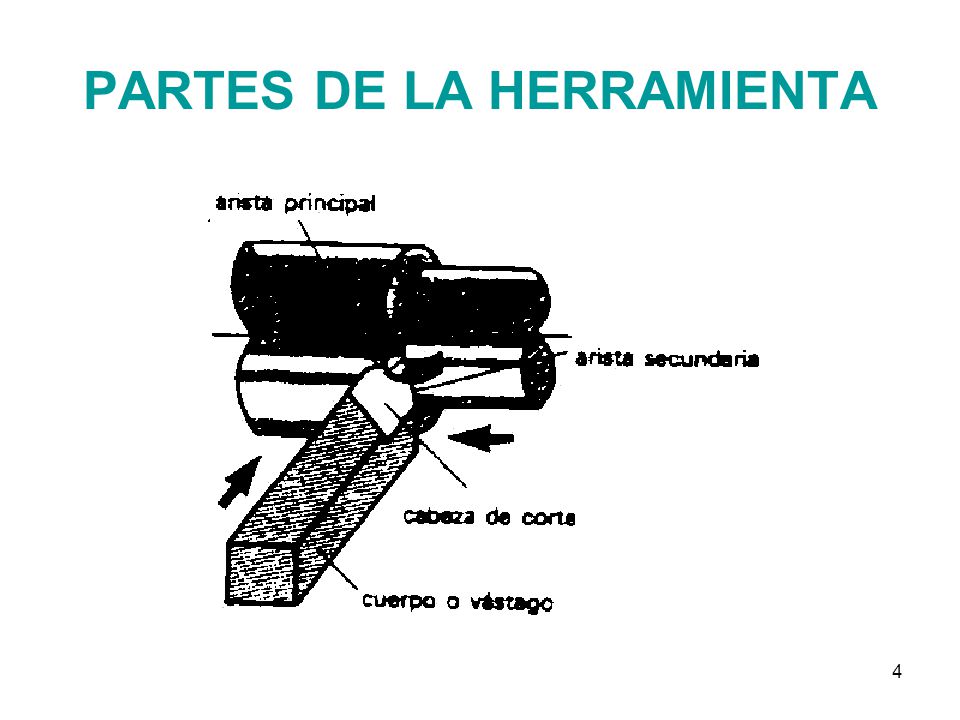

PARTES DE LA HERRAMIENTA
5

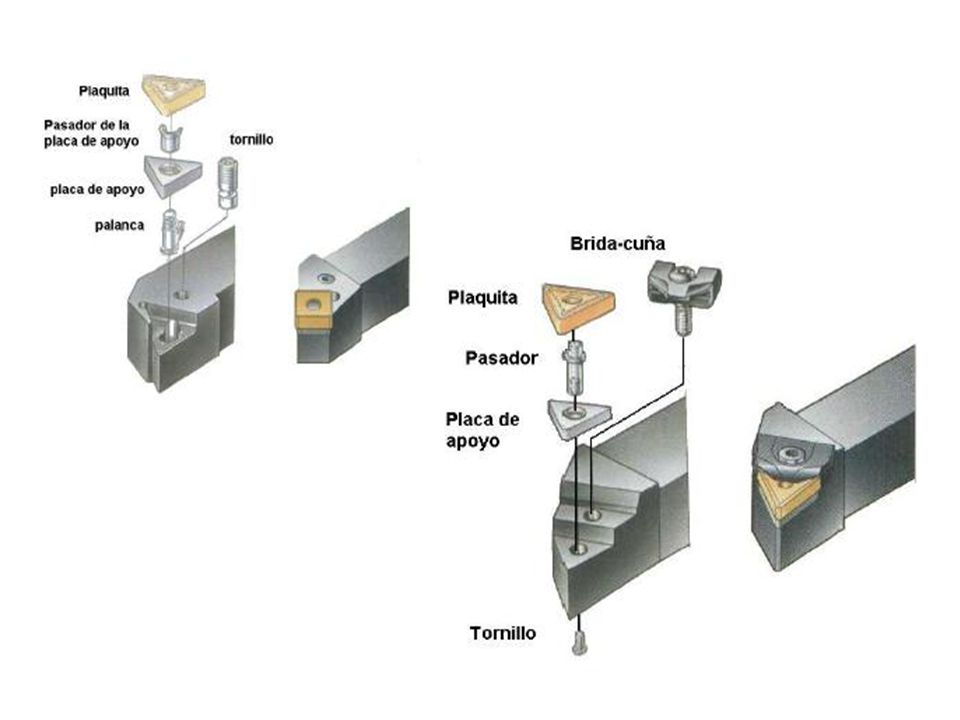

TIPOS
7

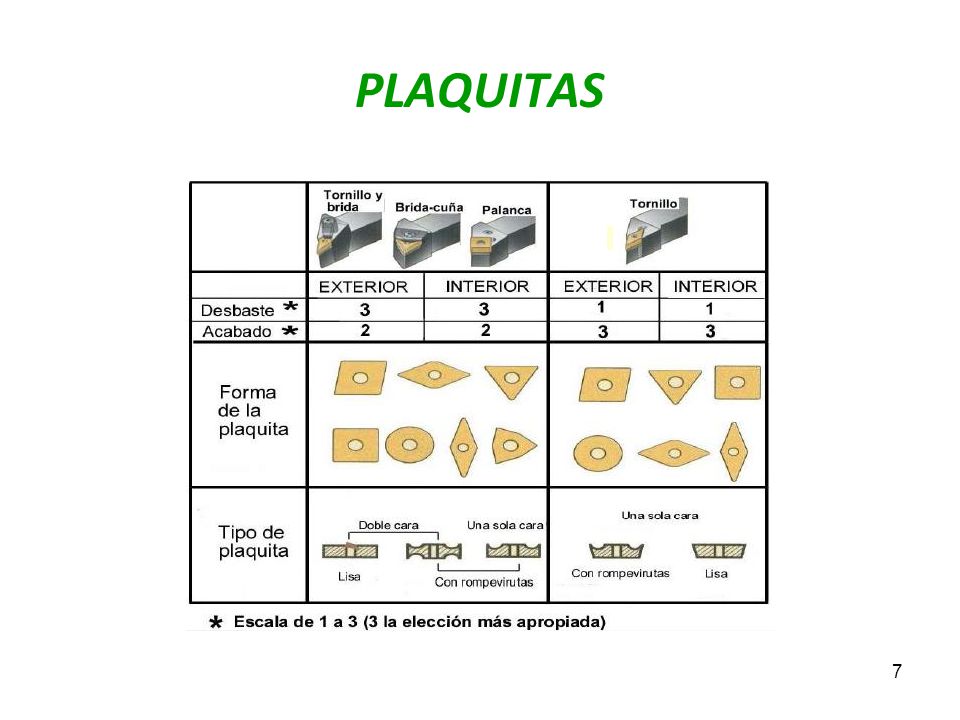

PLAQUITAS
9

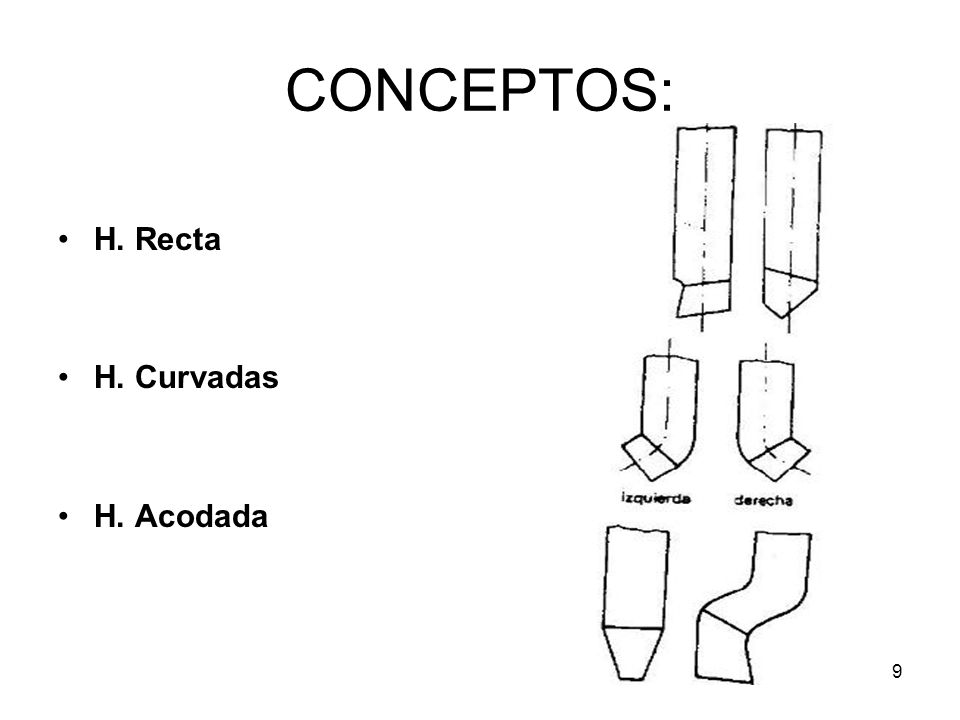

CONCEPTOS: H. Recta H. Curvadas H. Acodada
10
HERRAMIENTAS NORMALIZADAS
Cuchillas de Desbastar (robustas) Cuchillas de Afinar (redondeadas y anchas) Cuchillas de Corte Lateral Cuchilla para Interiores (cuerpo largo y sección reducida) Cuchillas de Trocear (cabeza estrecha) Cuchilla de Forma (de acero rápido) Cuchillas de Roscar
11
Cuchillas para desbastar de acero
A: cuchilla para desbastar recta B: curvada C: desbaste de interiores (agujeros pasantes) D: desbaste de interiores (agujeros ciegos)
12

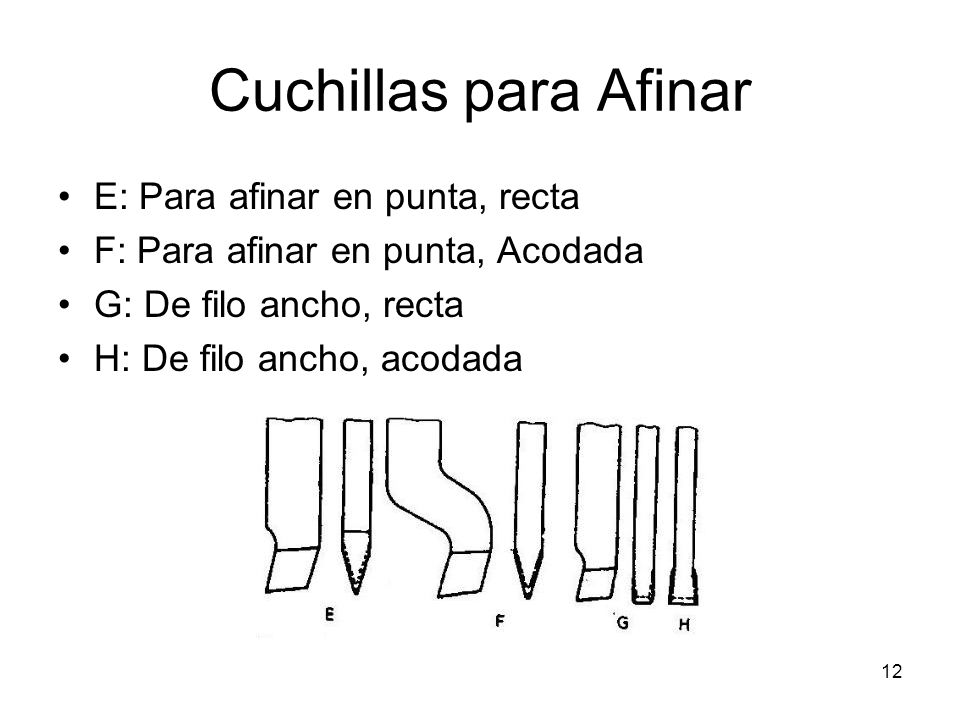

Cuchillas para Afinar E: Para afinar en punta, recta
F: Para afinar en punta, Acodada G: De filo ancho, recta H: De filo ancho, acodada
13
Cuchillas para Afinar 2 I: De filo ancho, acodada
J: De filo ensanchado, acodada
14
Cuchillas para Refrentar
K: Para refrentar, de costado, recta N: Para refrentar, de costado, curvada
15

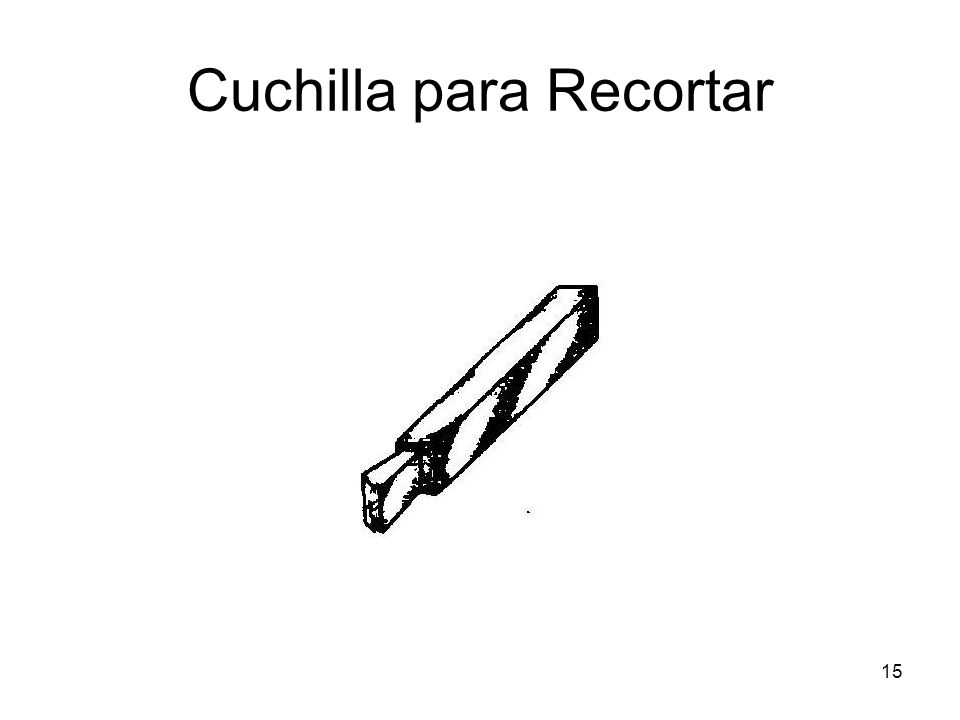

Cuchilla para Recortar
16

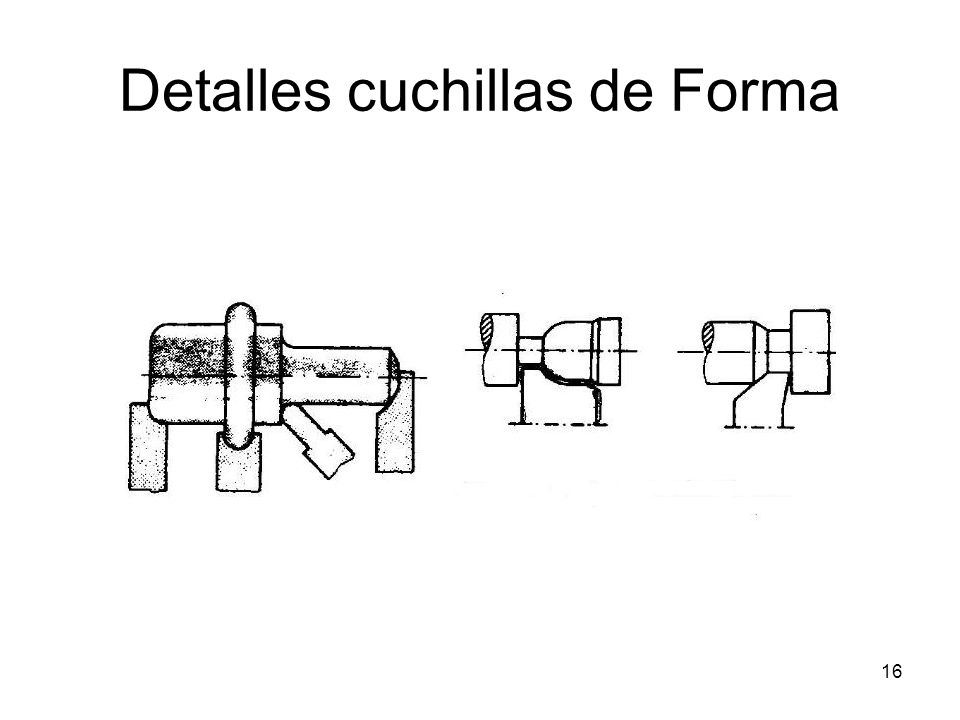

Detalles cuchillas de Forma
17

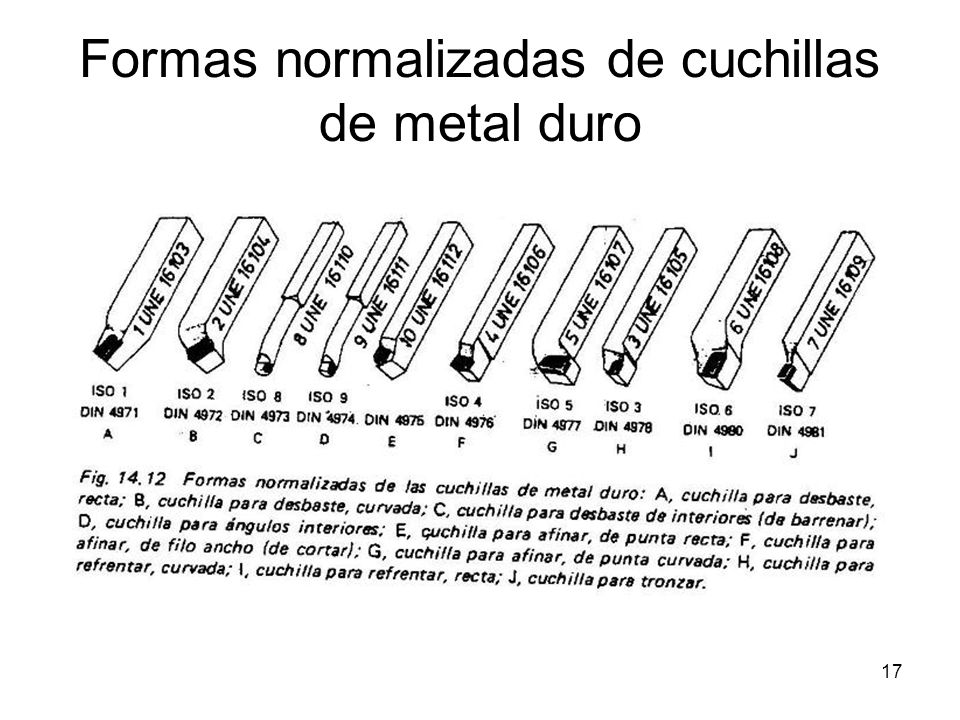

Formas normalizadas de cuchillas de metal duro
18
Tratamientos Especiales
NITRURACIÓN: la nitruración de la cabeza de la herramienta en baños de cianuros de sodio y potasio. La capa nitrurada debe ser fina. Se usa para el afinado de piezas previamente desbastadas SULFINIZACIÓN: Da al acero una gran capacidadd de resistencia al desgaste, aun sin aumentar la dureza. Las herramientas tras este procedimiento pueden durar tres veces más. CROMADO DURO: Se realiza tras el temple y revenido de la herramienta, Tiene un efecto similar al sulfinizado y se emplea para el acabado de piezas desbastadas.
19

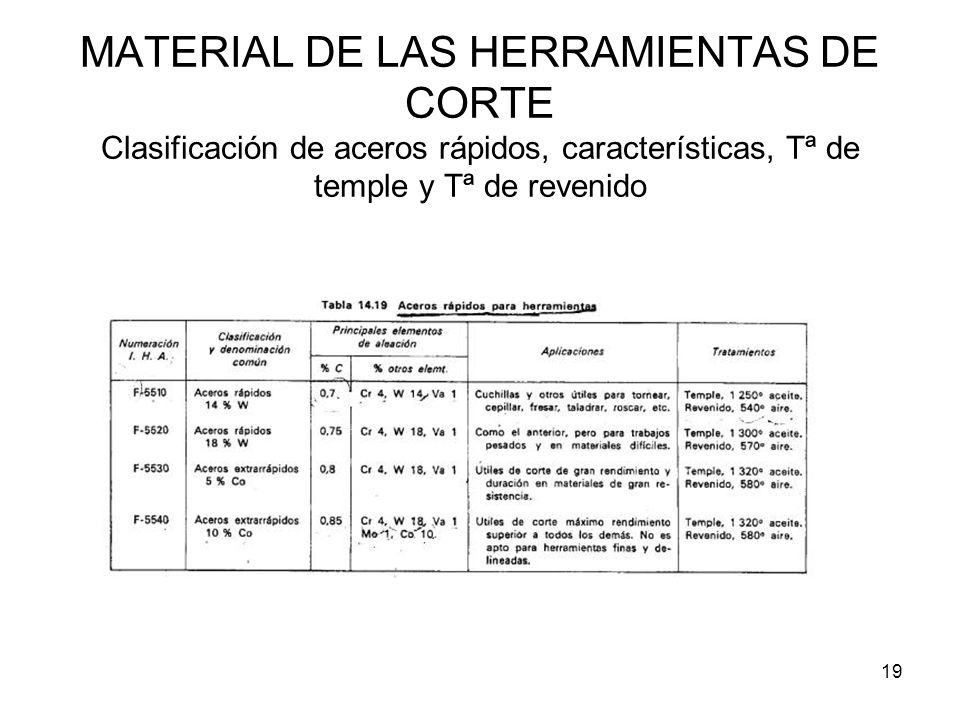

MATERIAL DE LAS HERRAMIENTAS DE CORTE Clasificación de aceros rápidos, características, Tª de temple y Tª de revenido
20

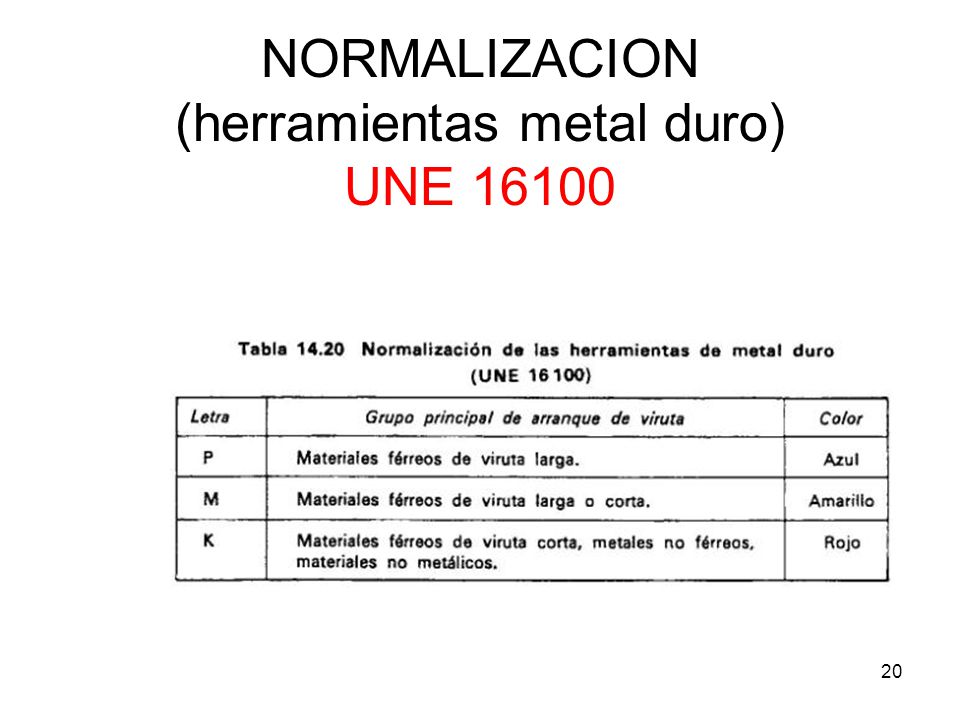

NORMALIZACION (herramientas metal duro) UNE 16100
21
Normas une metal duro UNE : Indica los grupos principales de aplicación de las herr. de metal duro. (P,M,K). UNE : indica forma y dimensión de las plaquitas de metal duro UNE 16102: designación general de la placa. UNE 16105: plaquita “al detalle”(todo)
22

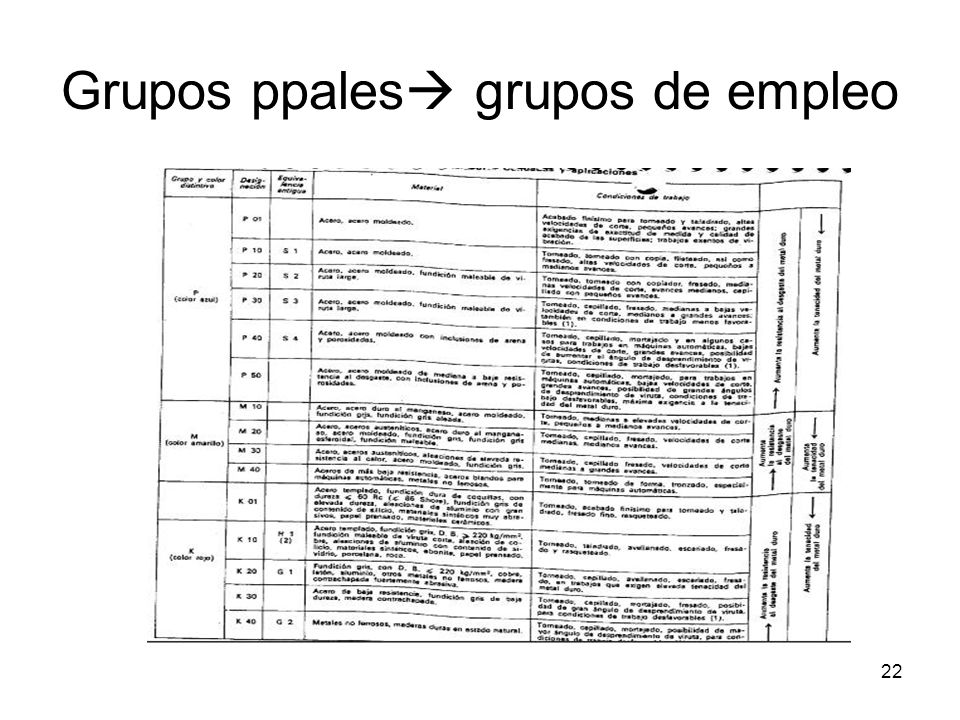

Grupos ppales grupos de empleo
23

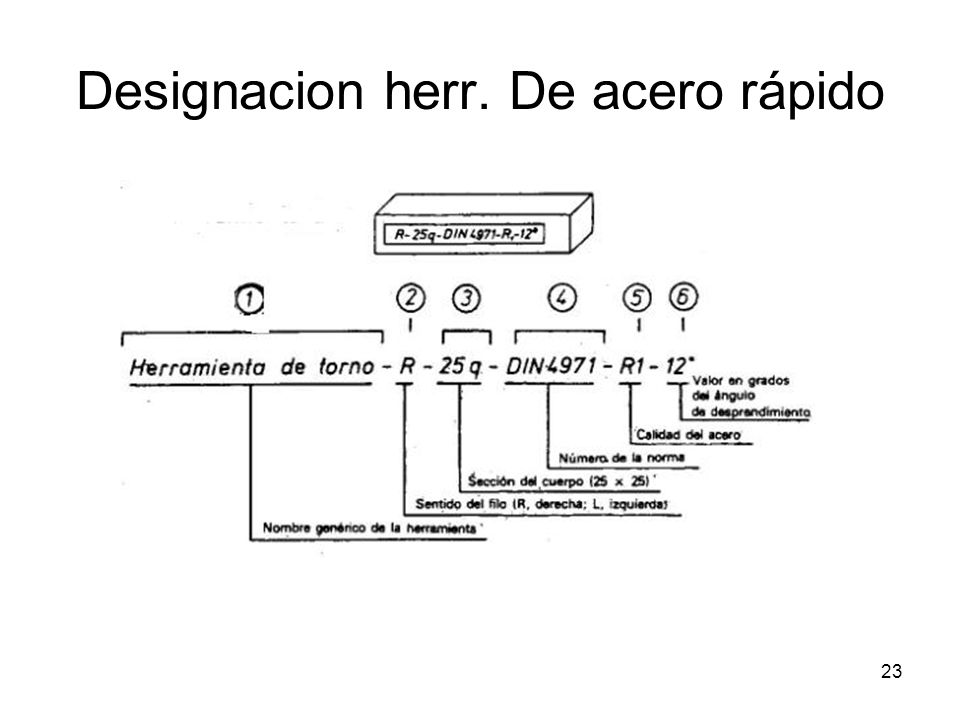

Designacion herr. De acero rápido
24
Designación para Herr. Con plaquitas de metal duro
25

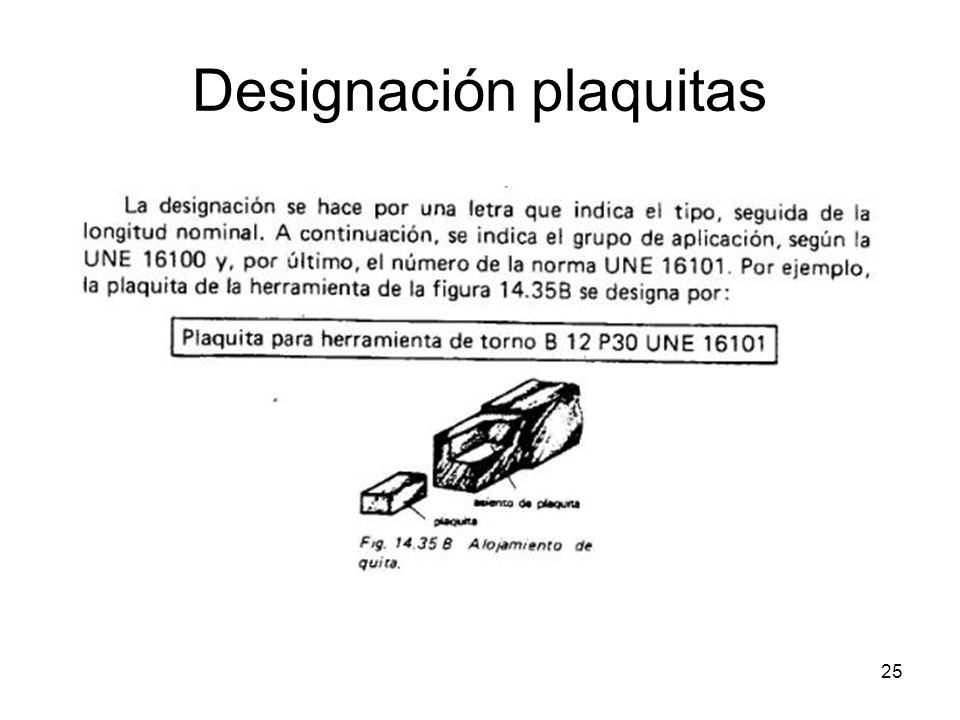

Designación plaquitas
