Inversor de puente completo monofásico

Presentación del tema: "Inversor de puente completo monofásico"— Transcripción de la presentación:

1 Inversor de puente completo monofásico
A B O ig1 ig3 ig4 ig2

2 Variación del voltaje RMS mediante modulación de ancho de un pulso
Variación del voltaje RMS mediante modulación de ancho de un pulso. Generación de señales a los transistores.

3 Variación del voltaje RMS mediante modulación de ancho de un pulso
Variación del voltaje RMS mediante modulación de ancho de un pulso. Obtención de forma de onda de salida

4 Variación del voltaje RMS mediante modulación de ancho de pulso uniforme usando 4 pulsos por medio ciclo. Generación de señales a las bases de los transistores.

5 Variación del voltaje RMS mediante modulación de ancho de pulso uniforme usando 4 pulsos por medio ciclo. Obtencion de voltaje de salida.

6 Modulación de ancho de pulso uniforme
Ac = Amplitud de la onda carrier (triangular) Ar = Amplitud de la onda de referencia (cuadrada) M= Indice de modulación = Ar/Ac ft= frecuencia de onda triangular fr= frecuencia de onda de referencia p= número de pulsos por medio ciclo= ft/fr d = ancho del pulso= Mp /p

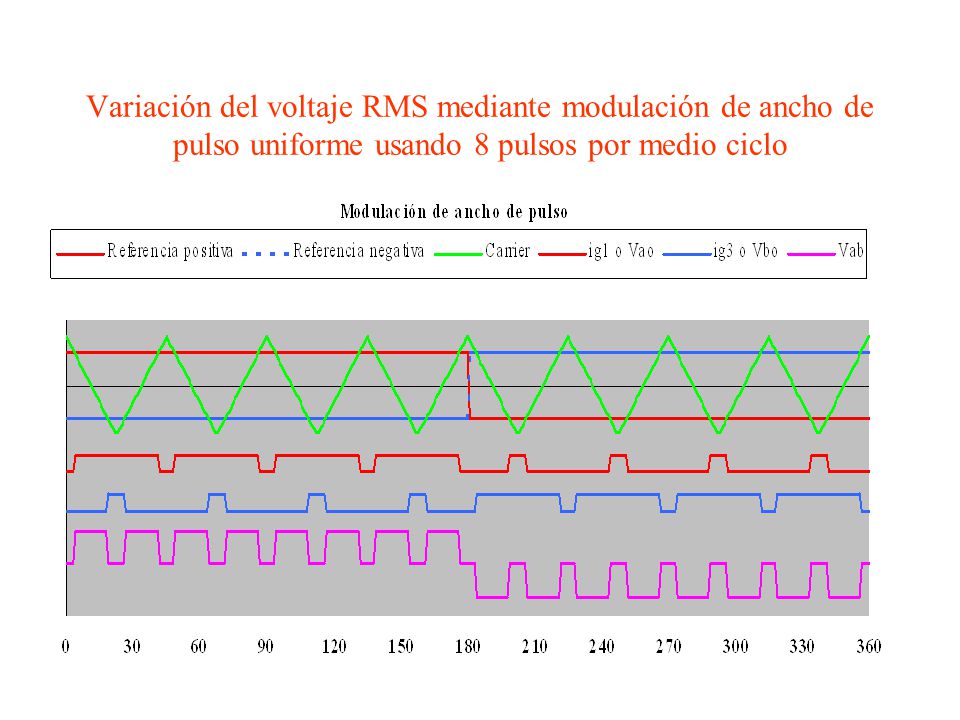

7 Variación del voltaje RMS mediante modulación de ancho de pulso uniforme usando 8 pulsos por medio ciclo

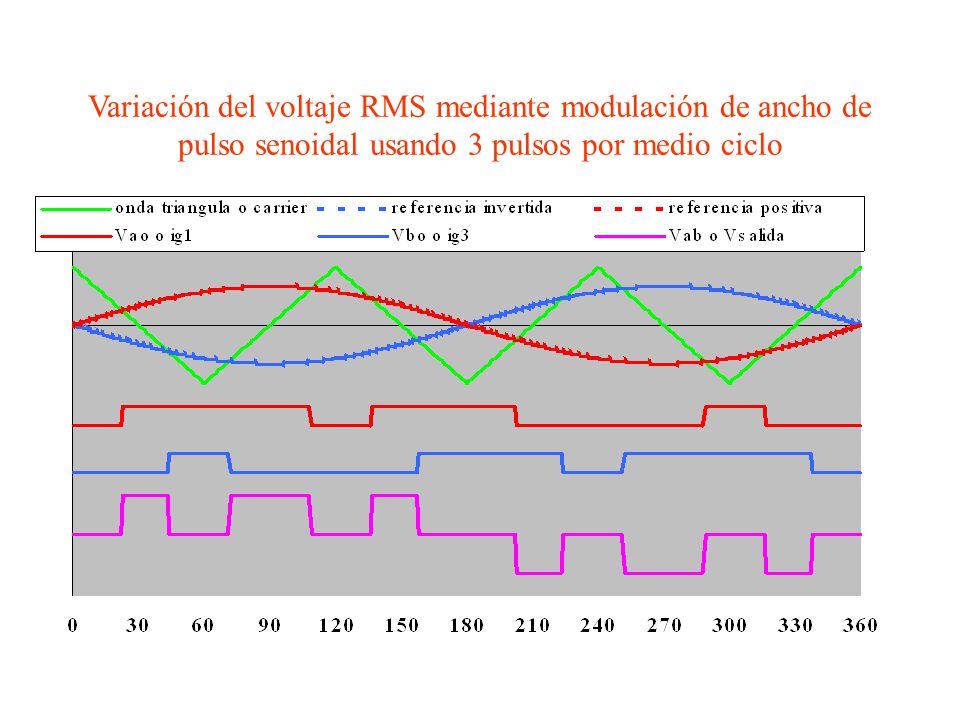

8 Variación del voltaje RMS mediante modulación de ancho de pulso senoidal usando 3 pulsos por medio ciclo

9 Variación del voltaje RMS mediante modulación de ancho de pulso senoidal usando 8 pulsos por medio ciclo

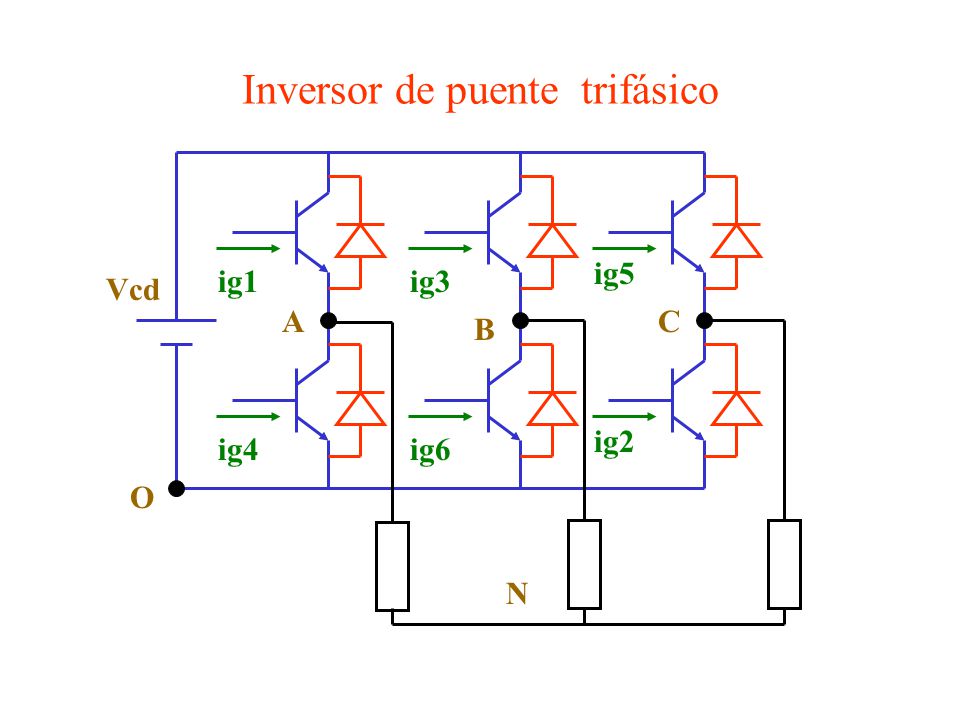

10 Inversor de puente trifásico
ig1 ig3 ig5 ig4 ig6 ig2 A B C O N Vcd

11 Modulación de ancho de pulso senoidal trifásico de 3 pulsos por medio ciclo

12 Modulación de ancho de pulso senoidal trifásico de 9 pulsos por medio ciclo
