Más de un siglo de experiencia

Presentación del tema: "Más de un siglo de experiencia"— Transcripción de la presentación:

1

2 Más de un siglo de experiencia

3 Equipo de encendido de alta tensión 1902

4 Funcionamiento del motor a gasolina

5

6 Bobinas

7 Enrollamiento Primário Enrollamiento Secundário
Conector Tapa Aislante Abrazadeira Conexión con Resorte Carcaza Núcleo de Hierro Enrollamiento Primário Capa Metálica Enrollamiento Secundário Resina Asfáltica Aislador

8 Enrollamiento Secundário (Aprox. 20.000 Vueltas)
Enrollamiento Primário ( Aprox. 350 vueltas) Núcleo de Hierro

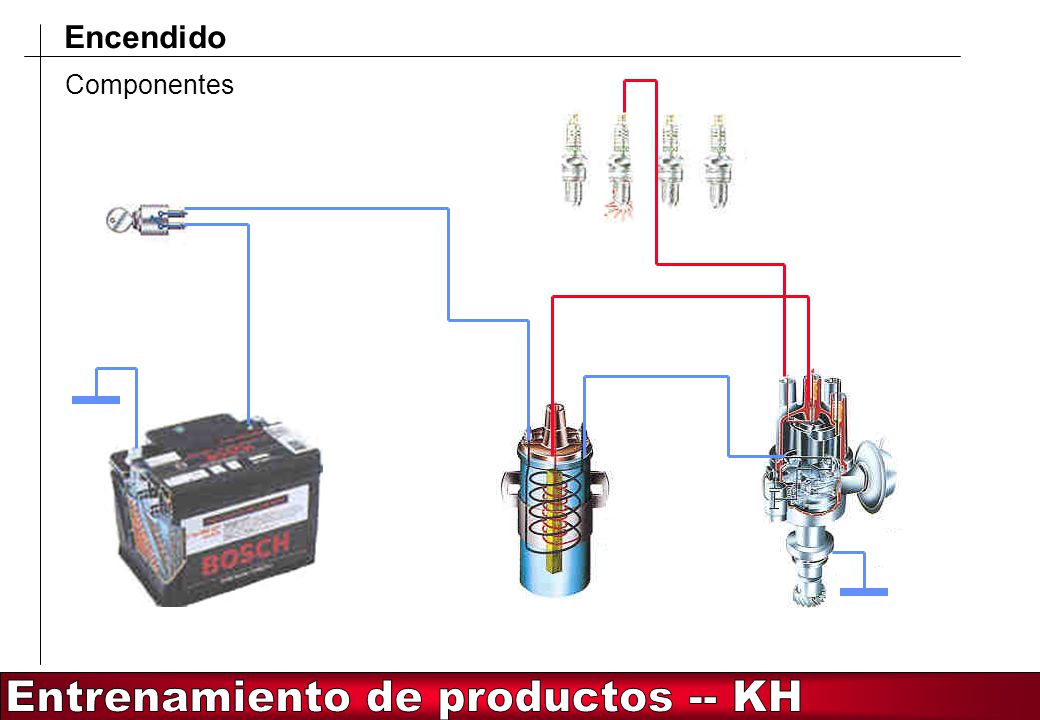

9 Componentes

10 Circuito Primário

11 Interrupción del circuito primário
Producción de alta tensión

12 Tensión de Encendido (aprox. 10 KV )

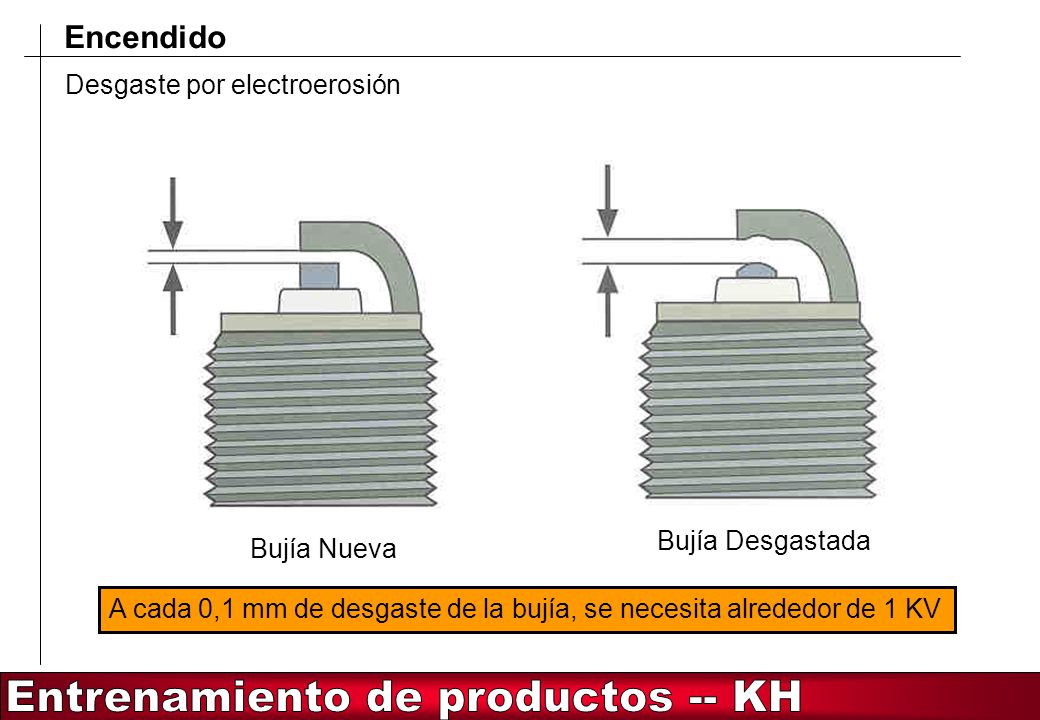

13 Desgaste por electroerosión
Bujía Desgastada Bujía Nueva A cada 0,1 mm de desgaste de la bujía, se necesita alrededor de 1 KV

14 Demanda de Tensión (mayor distancia, mayor necesidad de tensión)

15 Supresión de interferencias

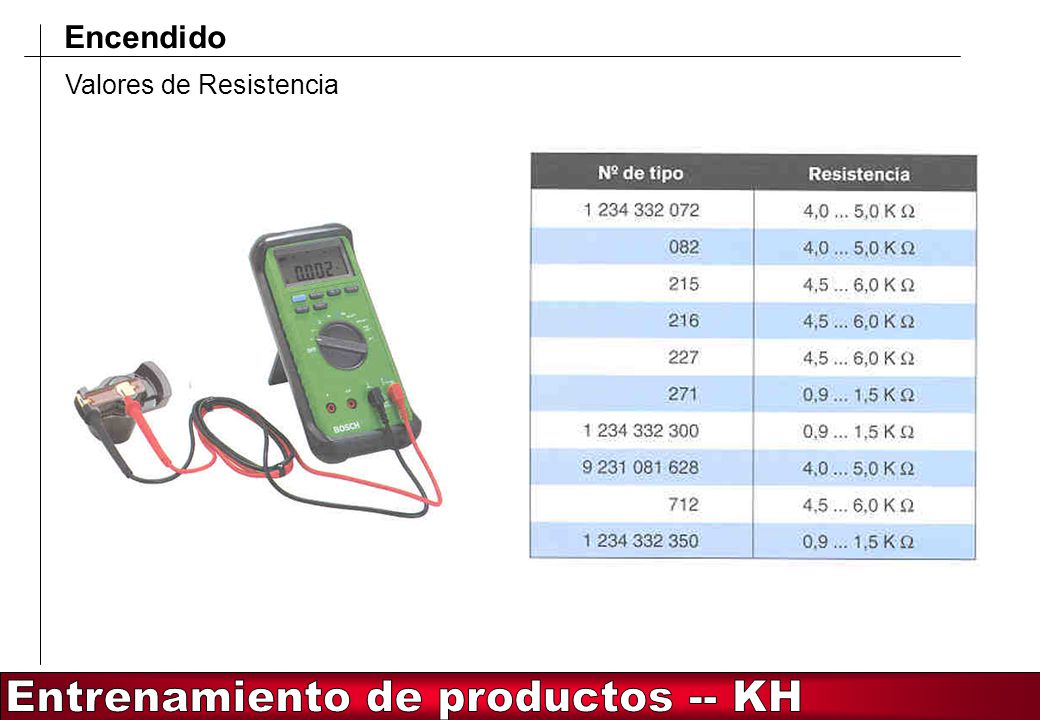

16 Valores de Resistencia

17 Cables de encendido

18 Cables de encendido

19 Cables de encendido

20 Bobina Plateada Tipo E Características: voltios de tensión máxima ( 24 KV ) chispas / minuto Revolución del Motor: RPM Revolución del Distribuidor: RPM Número de Cilindros: X 4 Chispas / minuto

21 Bobina Azul Tipo K Características voltios de tensión máxima ( 26 KV ) chispas / minuto Revolución del Motor: RPM Revolución del Distribuidor: RPM Número de Cilindros: X 6 Chispas / minuto

22 Prueba de la bobina

23 Circuito Primário 8 ms 12 V 3  = 4 A. R = 3  U = 12 V

24 Bobina Roja Tipo KW Características voltios de tensión máxima ( 28 KV ) chispas / minuto Revolución del Motor: RPM Revolución del Distribuidor: RPM Número de Cilindros: X 8 Chispas / minuto

25 Circuito Primário KW 5 ms + - 1,5  12 V 1,5  = 8 A. R = 1,5  U = 12 V

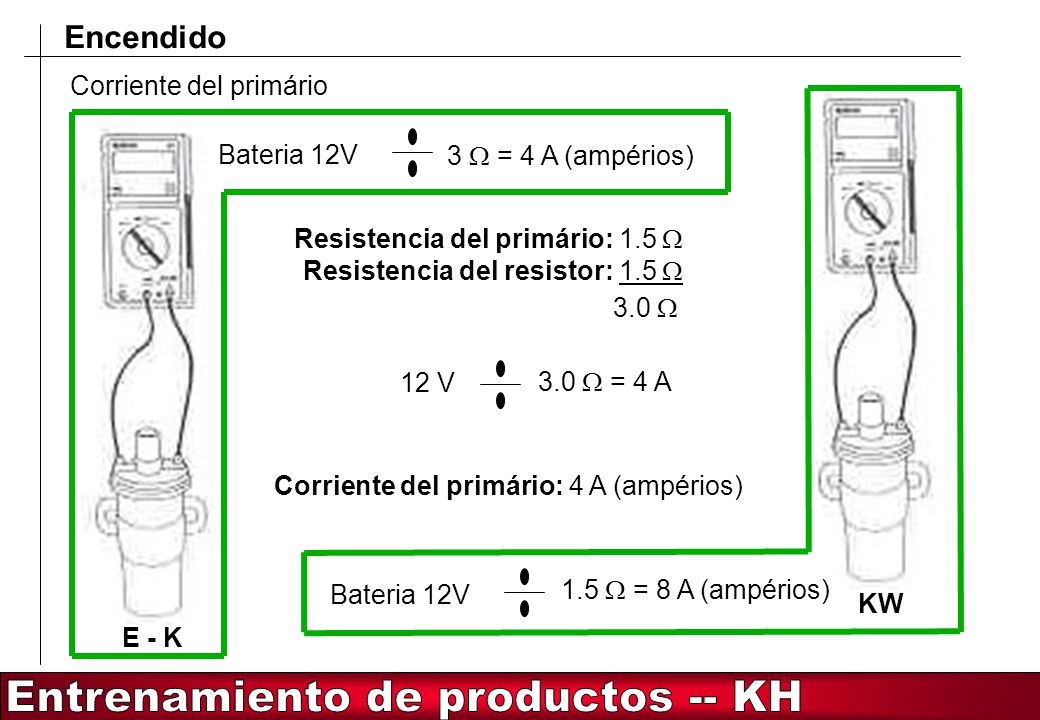

26 Corriente del primário
KW E - K Bateria 12V 3  = 4 A (ampérios) Resistencia del primário: 1.5  Resistencia del resistor: 1.5  3.0  12 V 3.0  = 4 A Corriente del primário: 4 A (ampérios) Bateria 12V 1.5  = 8 A (ampérios)

27 Sistema con pré-resistor
(Porcelana)

28 Sistema con pré-resistor
Cable Resistivo

29 Prueba del circuito

30 Sistema Electrónico (Transistorizado)

31 Sistema Electrónico (Transistorizado)

32 Sistema Electrónico (Transistorizado)
TSZ-i Resistor Llave ( Switch ) Bateria Unidad Bujías Bobina Distribuidor

33 Sistema Electrónico (Transistorizado)
TSZ-i

34 Sistema Electrónico (Transistorizado)
Mini TSZ-i

35 Sistema Electrónico (Transistorizado)
TZ-h

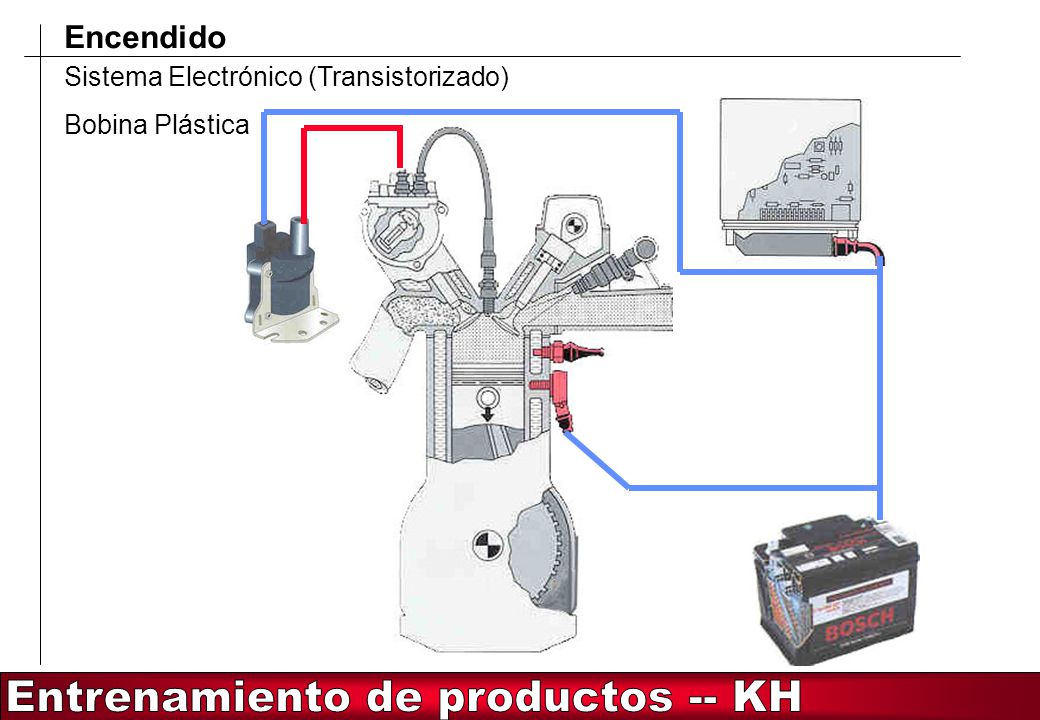

36 Sistema Electrónico (Transistorizado)
Bobina Plástica

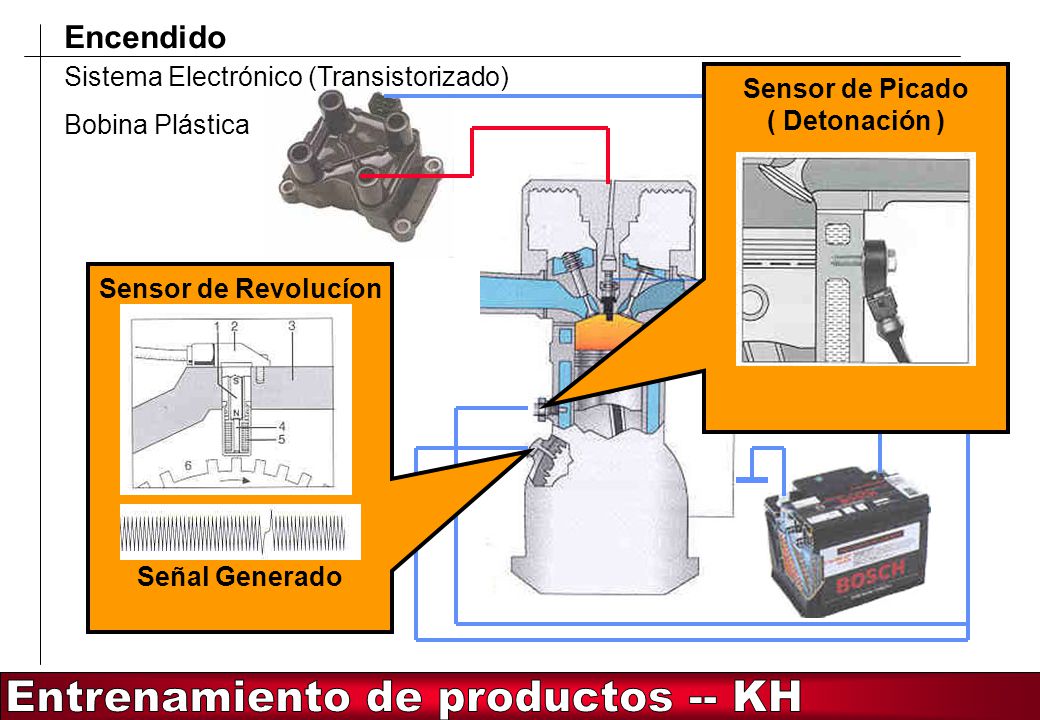

37 Sistema Electrónico (Transistorizado)
Bobina Plástica Sensor de Picado ( Detonación ) Sensor de Revolucíon Señal Generado
