1 ESB Víctor Cabrera Cañizares

2 ESB Enterprise Service Bus
Un ESB nos ofrece todas las herramientas y la infraestructura necesarias para construir un SOA (Service Oriented Architectures) Es la plataforma que brinda los servicios de enrutamiento y transformación de mensajería para la arquitectura SOA Problemas de interoperabilidad entre implementaciones de distintos fabricantes

3 ESB También conocido como message broker.
Es un estándar abierto basado en mensajería síncrona o asíncrona como elemento middleware, que proporciona interoperabilidad segura entre aplicaciones de empresa por medio de XML, interfaces de Servicios Web y reglas de enrutamiento estandarizado de documentos. Método unificado de interactividad con formato de datos de fuentes dispares. El diseño multilenguaje y multiplataforma de un ESB permite a las empresas procesar datos entre aplicaciones de varias fuentes. J2EE y .NET.

4 ESB Funciones clave Transformación: La capacidad de transformar documentos de un formato de datos a otro de modo que el grupo receptor pueda hacer uso de la interfaz con los datos en un formato de aplicación diferente del que se envió. Enrutamiento: La habilidad para enrutar mensajes. Portabilidad: La capacidad de compartir los datos entre diferentes sistemas y entornos de operación. Balanceo de carga / agrupamiento (Load balancing/clustering): La capacidad de distribuir procesamiento entre varios dispositivos para que ninguno se sobrecargue. Failover: La capacidad para transferir funciones de mensajería hacia otro servidor si falla uno de ellos durante el intercambio de datos.

5 ESB Propiedades Distribuido: Para eliminar restricciones geográficas.
Basado en mensajes: Para proporcionar loose coupling. Estándar abierto: Para preservar inversión y fomentar la participación.

6 Implementaciones Open Source
Celtix Mule Service Mix

7 Celtix

8 Celtix Componentes principales

9 Celtix Configuration Service
Ofrece a los componentes Celtix recuperar datos de configuración sin saber cómo y dónde están almacenados Plugin Manager Permite que los plugins se auto-registren al ser cargados Realiza la carga de plugins dinámicamente Binding Manager Un binding, en el contexto, referencia a la cadena de componentes a través de las cuales un mensaje pasa desde el cliente hasta el servidor El Binding Manager es el responsable de montar los componentes en un binding y linkarlos en una cadena

10 Celtix Dispatcher/Workqueue
Permite el envío eficiente de peticiones y mensajes de respuesta Proporciona un Workqueue y un pool de hilos para el envío concurrente de mensajes WSDL Model Celtix parsea un contrato WSDL y crea un modelo WSDL con el árbol resultante Este modelo es importante para proporcionar un acceso eficiente en tiempo de ejecución a los datos WSDL Permite cambiar atributos en tiempo de ejecución

11 Celtix ------ Plugins e Interceptores ------- Transport plugins
Permite integrar Celtix con cualquier clase de transporte El framework para implementar un transporte Celtix debe ser flexible y hacer el mínimo de suposiciones sobre el tipo y transporte subyacente Request-Level Interceptors Permite acceder o modificar el contenido de una petición o un mensaje de respuesta Proporciona acceso a mensajes en un formato de relativo alto nivel Útiles para la lectura y escritura de cabeceras de mensajes

12 Celtix ------ Plugins e Interceptores -------
Message-Level Interceptors Proporciona acceso a mensajes en un formato de bajo nivel Útiles para ciertas tareas como codificación o compresión de mensajes

13 Celtix Componentes cliente

14 Celtix ------ Componentes cliente ------- Cliente Proxy
Expone las mismas operaciones que aquellas definidas en un WSDL type port El cliente proxy actúa como un sustituto (stand-in) del objeto remoto que en realidad hace el trabajo (el servicio remoto WSDL) Plugin cliente genérico Celtix aún no lo ha definido

15 Celtix Componentes servidor

16 Celtix ------ Componentes servidor ------- Servant
Objeto que implementa un servicio WSDL La relación entre un objeto servant y un servicio WSDL es flexible

17 Celtix Ejemplo (RequestHandling )

18 Celtix Ejemplo (RequestHandling )

19 Celtix ------ Trabajos futuros -------
Mantiene aún en desarrollo la integración entre Celtix y JBI Solución 1: Desarrollo de componentes JBI dentro de un contenedor Celtix

20 Celtix ------ Trabajos futuros -------
Solución 2: Desarrollo de componentes Celtix dentro de un entorno JBI

21 Celtix ------ Trabajos futuros -------
Integración JBI JBI (Java Business Integration), Service Engines (SE) y Binding Components (BC). Los SEs proporcionan lógica de negocio y servicio de transformaciones. Los BCs proporcionan conectividad para aplicaciones que son externas al JBI

22 Mule

23 Mule El canal puede tener cualquier método de comunicación de datos entre dos puntos. El recibidor de mensajes se usa para leer o recibir datos desde una aplicación. El conector entiende cómo enviar y recibir datos sobre un canal particular. El transformador se usa para transformar formatos de mensajes. El inbound router se puede usar para controlar cómo y qué eventos son recibidos por un componente UMO. El componente UMO es el que procesa la orden. El outbound router se usa para publicar mensajes/eventos.

24 Mule

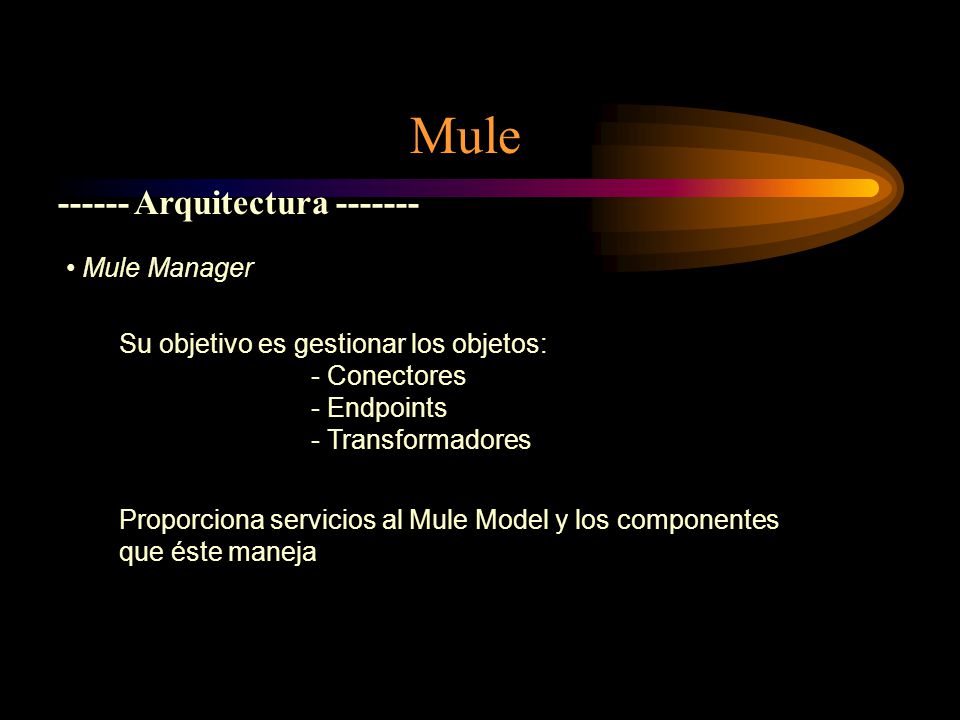

25 Mule ------ Arquitectura ------- Mule Manager
Su objetivo es gestionar los objetos: Conectores Endpoints Transformadores Proporciona servicios al Mule Model y los componentes que éste maneja

26 Mule ------ Arquitectura ------- Mule Model
Contenedor de los componentes Controla el flujo de mensajes desde/hacia los componentes Maneja hilos Basado en SEDA (staged event-driven architecture)

27 Mule ------ Arquitectura ------- Mule Model
Es responsable del mantenimiento de las instancias UMO y su configuración. Hospeda uno o más componentes UMO. Encapsula y controla el comportamiento de una instancia de servidor Mule en tiempo de ejecución. El EntryPointResolver se usa para determinar qué método invocar en un componente UMO cuando se recibe un evento.

28 Mule ------ Arquitectura ------- Son componentes autónomos simples
Componente UMO UMO: Universal Message Object Son componentes autónomos simples Envía/Recibe eventos hacia/desde cualquier otro UMO Ejecuta lógica de negocio sobre un evento de llegada

29 Mule Arquitectura Componente UMO

30 Mule Arquitectura Componente UMO Ciclo de vida

31 Mule Interceptores

32 Service Mix

33 Bibliografía Celtix -> https://wiki.objectweb.org/celtix
ServiceMix -> Mule -> Para descargar: ServiceMix -> Mule -> Celtix ->
