1
MÁQUINAS: CONCEPTO Y CLASES
Máquina: conjunto de piezas o elementos móviles o no, que agrupados adecuadamente aprovechan, dirigen o regulan una forma de energía, la transforman y producen un efecto final útil. Clasificación según: SUS EFECTOS - Motrices: motores, alternadores y turbinas - Operadoras Transportadoras (vehículos, ascensores,…) Modificadoras de forma (máquinas herramienta: torno, fresadora, sierras, …) Otras clases: registradoras, expendedoras, …) Mecánicas Eléctricas y electrónicas Neumáticas e hidráulicas TIPO DE ENERGÍA
2

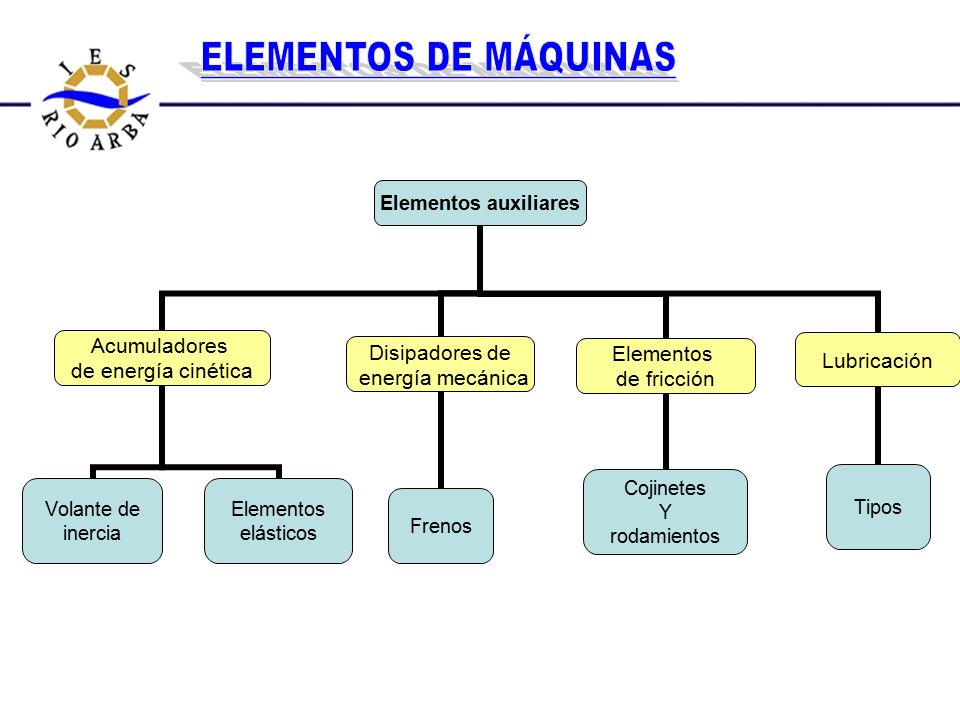

ELEMENTOS DE MÁQUINAS
3
Acumuladores de energía
Acumulador de energía: dispositivo que puede almacenar o acumular una determinada cantidad de energía mecánica y devolverla cuando sea necesaria. Vamos a ver dos: El volante de inercia: acumula energía mecánica en forma de energía de rotación. Permite compensar fluctuaciones de velocidad, manteniéndola constante. Los elementos elásticos (muelles): acumulan energía potencial elástica.
4
Acumuladores de energía
VOLANTE DE INERCIA Utilización en una turbina acoplada a un alternador. Se usa en motores de explosión: al explosionar el combustible el pistón y la biela bajan hacia abajo haciendo girar el cigüeñal. Si no estuviera el volante, al llegar a esa posición quedaría inmóvil. La energía del volante, permite completar el ciclo de expulsión de gases y admisión de combustible.
5
Acumuladores de energía
ELEMENTOS ELÁSTICOS MUELLES DE EXTENSIÓN MUELLES PLANOS MUELLES DE COMPRESIÓN MUELLES DE TORSIÓN
6
Acumuladores de energía
BALLESTAS Ballestas: elementos elásticos formados por láminas de acero de distinta longitud unidas entre sí con abrazaderas. Trabajan sometidas a esfuerzos de flexión. Se utilizan como elementos de suspensión en vehículos pesados.
7
Acumuladores de energía
AMORTIGUADORES ¡EVITAN LA RESONANCIA!
