1 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. PI as a Tool to Monitor the CFE Grid Mario AlvarezFrancisco Holguin Jefe de DisciplinaConsultor Senior de CFE CFE - CENAL 29 – Jun - 2010 Regional Seminar Series San José, Costa Rica

2 2 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved.  Quién es el CENACE?  Antecedentes  Situación Actual  Beneficios  Pasos a Seguir  P & R Agenda

3 3 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Información sobre la Estructura de CENACE:  CFE cuenta 70, 000 empleados de los cuales el CENACE tiene aprox. 1,200  CENALTE  8 Áreas de Control  29 subáreas  Mas de 700 Unidades de Generación  Capacidad total de CFE: aprox. 51,000 MW  Demanda máxima instantánea 35,434 MW Estructura de CENACE

4 4 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved.  Objetivo del CENACE  Mantener la continuidad en el suministro, calidad en el servicio, seguridad en la operación y economía global, respetando las restricciones ambientales.  Misión del CENACE  Mantener la integridad del Sistema Eléctrico Nacional para satisfacer el suministro de electricidad, optimizando el uso de la Infraestructura Eléctrica y los recursos energéticos, soportado en personal competente y en tecnología de vanguardia.  Visión del CENACE  Consolidar una organización inteligente imparcial y transparente que contribuya a satisfacer la demanda nacional y las transacciones transfronterizas de energía, en forma confiable y competitiva. CENACE. Información Empresarial

5 5 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved.  Incapacidad de preveer inestabilidades en el Sistema Electrico.  Sin posibilidad de tener un monitoreo angular y fasorial en Tiempo Real.  Generación de Reportes Difícil y Laboriosa.  El Análisis de Fallos se realizaba «PostMortem» (o posterior al evento).  No se contaba con un indicador de estabilidad de la red.Situación antes del proyecto Antecedentes

6 6 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Visibilidad Empresarial de los Datos en Tiempo Real & Eventos

7 7 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Solución:  Sistema MODICOSEN:  Proveer los Medios Necesarios para el Análisis, Monitoreo e Historización de Datos de Unidades Sincrofasoras (PMUs) mostrando el comportamiento dinámico de la Red Eléctrica Nacional en Tiempo Real. Sistema de Monitoreo Dinámico y de Control del Sistema Eléctrico Nacional (MODICOSEN)

8 8 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved.  Sistema Orientado a Satisfacer la Respuesta a la demanda en la Estabilidad y Confiabilidad en la Red (Electrical Grid).  Sistema WAM (Wide Area Measurement System) con el objetivo de Monitorear la Red Eléctrica Nacional y Prevenir Apagones en el Futuro atendiendo oportunamente las Necesidades de la Misma Red  Análisis y Graficaciones en Tiempo Real de Mediciones de Voltaje, Corriente y Angulo de Fase, así como los cálculos de Coeficiente de Amortiguamiento Oscilatiorio Regional e Interáreas  El Objetivo del MODICOSEN es utilizar la plataforma de OSIsoft e Infraestructura Eléctrica Nacional para Mejorar el Análisis de la Estabilidad, Generación Oportuna de Alarmas, Despacho Eléctrico y Diferenciación de Parámetros en la Red. Sistema de Monitoreo Dinámico y de Control del Sistema Eléctrico Nacional (MODICOSEN)

9 9 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Arquitectura de Hardware: Sistema WAMs PMUs Servidor WEB Servidor BD PMUs Servidor Interface C37118 PMUs Servidor BD FFT Servidor Interface FFT Servidor De Calculos UAP

10 10 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Infraestructura de PI: Integración con Microsoft y SISCO PI Server AF Server PI ACE PI Notifications SISCO UAP Interfase FFT PI Proccessbook MOSS 2007 PI Webparts PI Datalink Office 2007/2010 Managed PI Software + Services Interfase C37.118

11 11 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. MODICOSEN Monitoreo de PMUs Processbook 3.2.0.0 16 PMUs (9 en funcionamiento). Estado de conexión. Estado de actualizacion.

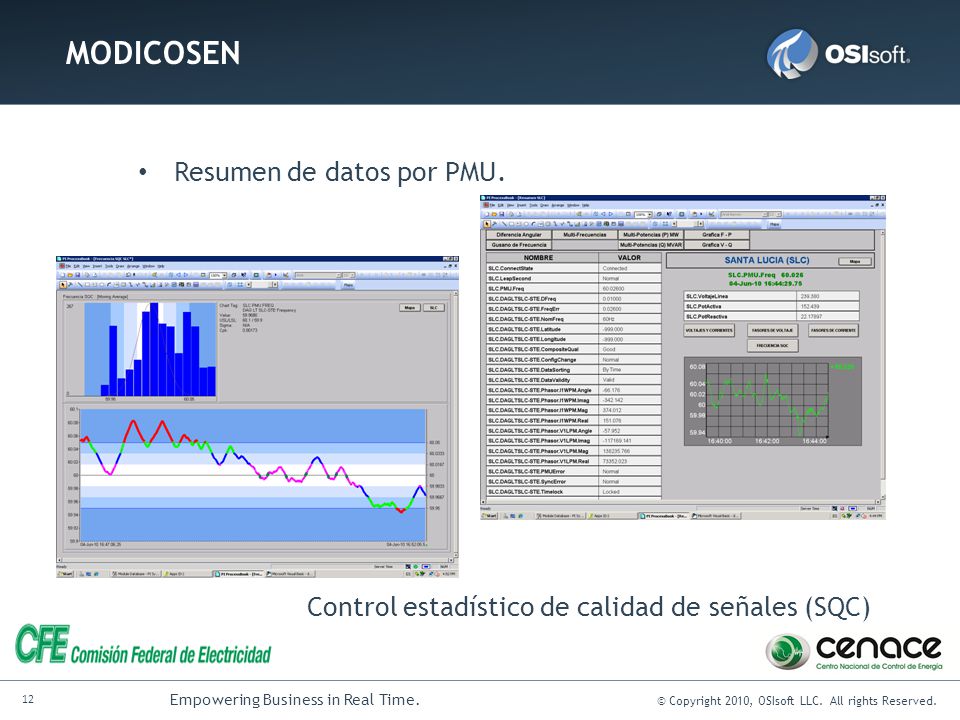

12 12 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. MODICOSEN Resumen de datos por PMU. Control estadístico de calidad de señales (SQC)

13 13 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. MODICOSEN Fasores de Voltaje. Fasores de Corriente.

14 14 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. Grafica F - P. Configurable Grafica V - Q. Configurable MODICOSEN

15 15 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. MODICOSEN Multi-Potencias (P) MW. Configurable Multi-Potencias (Q) MW. Configurable

16 16 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. MODICOSEN Datos por PMU. Configurable Multi-Frecuencias. Configurable

17 17 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. MODICOSEN Gusano de Frecuencia. Configurable Diferencia Angular. Configurable

18 18 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. MODICOSEN Publicación de Datos en WEB. MOSS 2007 OSIsoft WebParts 3.0 MOSS 2007 Excel Services. Configurable

19 19 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. MODICOSEN Cálculos en tiempo real. VB.Net 2005 Servicios de Windows. OSIsoft PI – SDK Diferencia Angular Voltaje de Línea Potencia Activa Potencia Reactiva.

20 20 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved. MODICOSEN OSISoft PI FFT Interface (Fast Fourier Transform). Cálculo de armónicos de una señal. Coordenadas Polares. Coordenadas Rectangulares.

21 21 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved.  LIVE DEMO MODICOSEN

22 22 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved.  Actuales  Disminución en los tiempos de respuesta para el análisis de la información.  Mayor Flexibilidad en la búsqueda de información.  Herramienta amigable (Excel).  Democratización de la información.  Integración. Una sola fuente de información.  Mejora en “Feels and Looks”  Disminución de los tiempos de actualización de la información.- Beneficios Intangibles

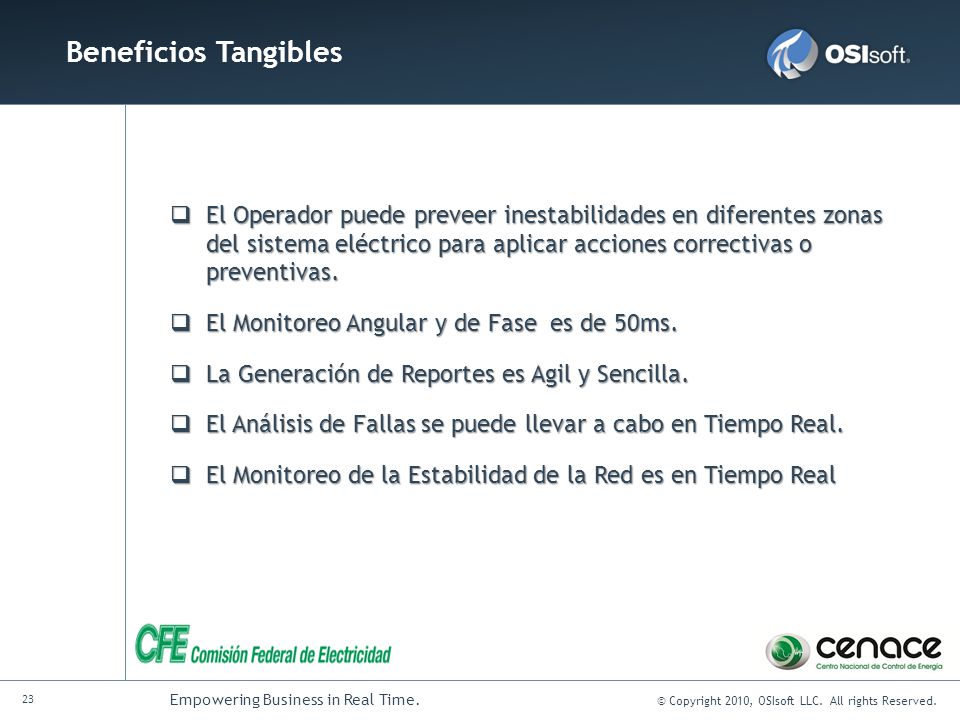

23 23 Empowering Business in Real Time. © Copyright 2010, OSIsoft LLC. All rights Reserved.  El Operador puede preveer inestabilidades en diferentes zonas del sistema eléctrico para aplicar acciones correctivas o preventivas.  El Monitoreo Angular y de Fase es de 50ms.  La Generación de Reportes es Agil y Sencilla.  El Análisis de Fallas se puede llevar a cabo en Tiempo Real.  El Monitoreo de la Estabilidad de la Red es en Tiempo Real Beneficios Tangibles

24 © Copyright 2010, OSIsoft LLC. All rights Reserved. 24 Empowering Business in Real Time. Pasos a Seguir  Mayor cobertura y adquisición de datos de PMUs  Instalación de mayores instancias de PMUs  Escalabilidad  Esquema de HA (Alta Disponibilidad)
