1 >> Visibilidad <<
LINK Visibilidad A. García-Alonso

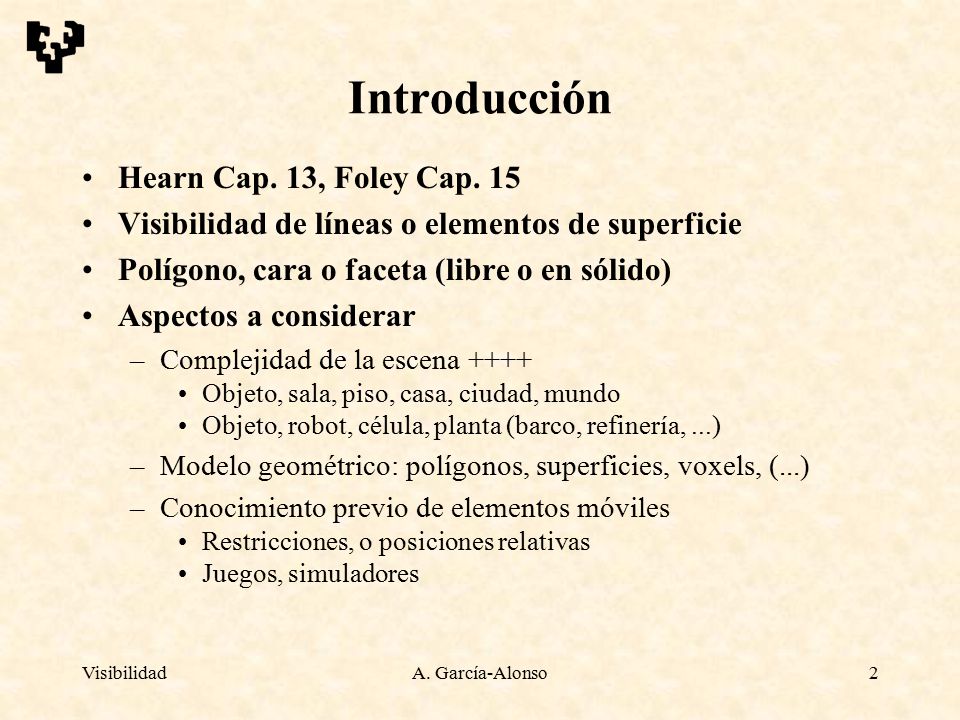

2 Introducción Hearn Cap. 13, Foley Cap. 15
Visibilidad de líneas o elementos de superficie Polígono, cara o faceta (libre o en sólido) Aspectos a considerar Complejidad de la escena ++++ Objeto, sala, piso, casa, ciudad, mundo Objeto, robot, célula, planta (barco, refinería, ...) Modelo geométrico: polígonos, superficies, voxels, (...) Conocimiento previo de elementos móviles Restricciones, o posiciones relativas Juegos, simuladores Fig que muestre los distintos niveles de complejidad Visibilidad A. García-Alonso

3 Conceptos previos de geometría
Sistemas de referencia modelado, mundo, cámara, pantalla Asumimos sistema cámara dextrógiro Dextrógiro/levógiro: eje Z saliente/entrante en pantalla V: punto de vista A: punto hacia el que se mira yc V xc zc A Dextrógiro yc V xc zc A Levógiro Visibilidad A. García-Alonso

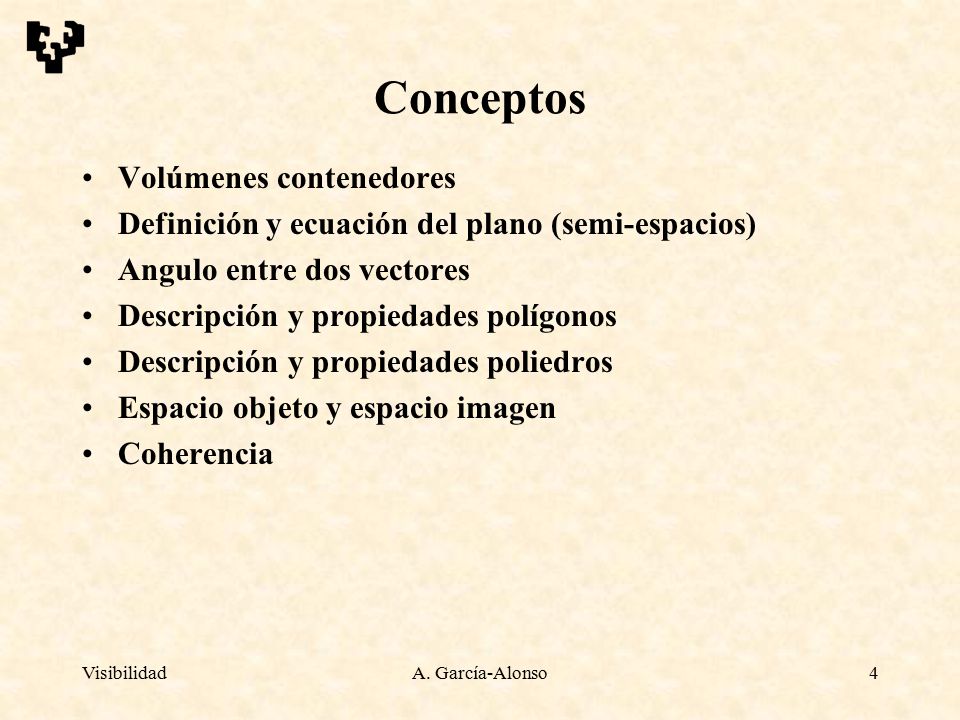

4 Conceptos Volúmenes contenedores
Definición y ecuación del plano (semi-espacios) Angulo entre dos vectores Descripción y propiedades polígonos Descripción y propiedades poliedros Espacio objeto y espacio imagen Coherencia Visibilidad A. García-Alonso

5 Prioridad (ejemplos) Videojuegos (nivel objeto)
Luego veremos a nivel de caras     Visibilidad A. García-Alonso

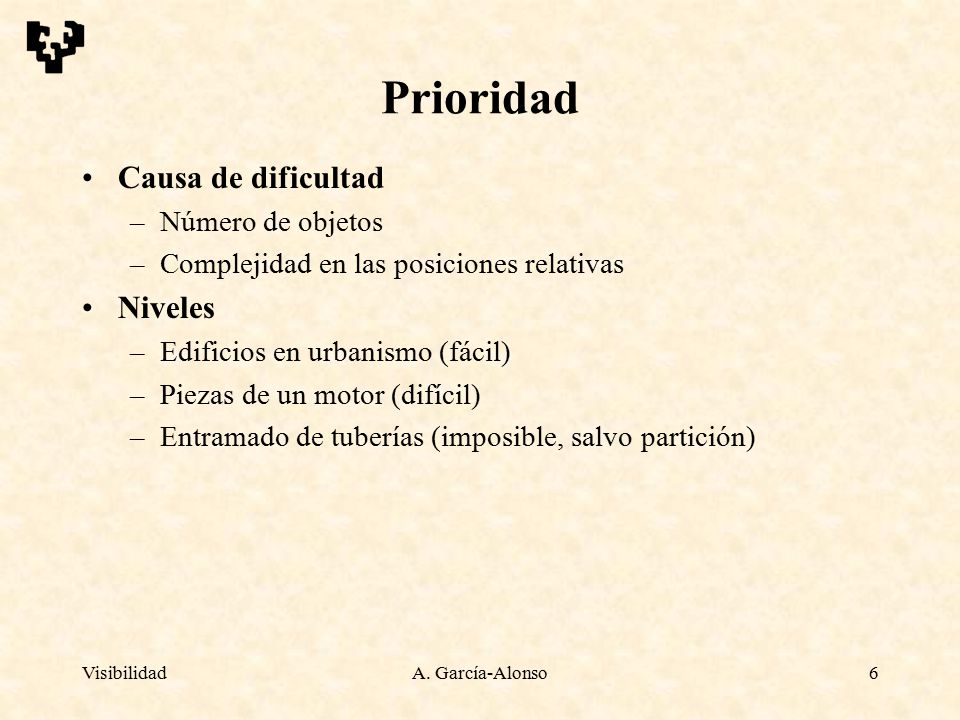

6 Prioridad Causa de dificultad Niveles Número de objetos
Complejidad en las posiciones relativas Niveles Edificios en urbanismo (fácil) Piezas de un motor (difícil) Entramado de tuberías (imposible, salvo partición) Visibilidad A. García-Alonso

7 Algoritmos Volumen de visión: recorte (perspectiva o paralela)
Detectar caras traseras (back-culling) Prioridad Polígonos Ordenamiento en profundidad (depth-sorting) BSP (binary space partitioning trees) Objetos o conjuntos (clusters) Terreno Visibilidad A. García-Alonso

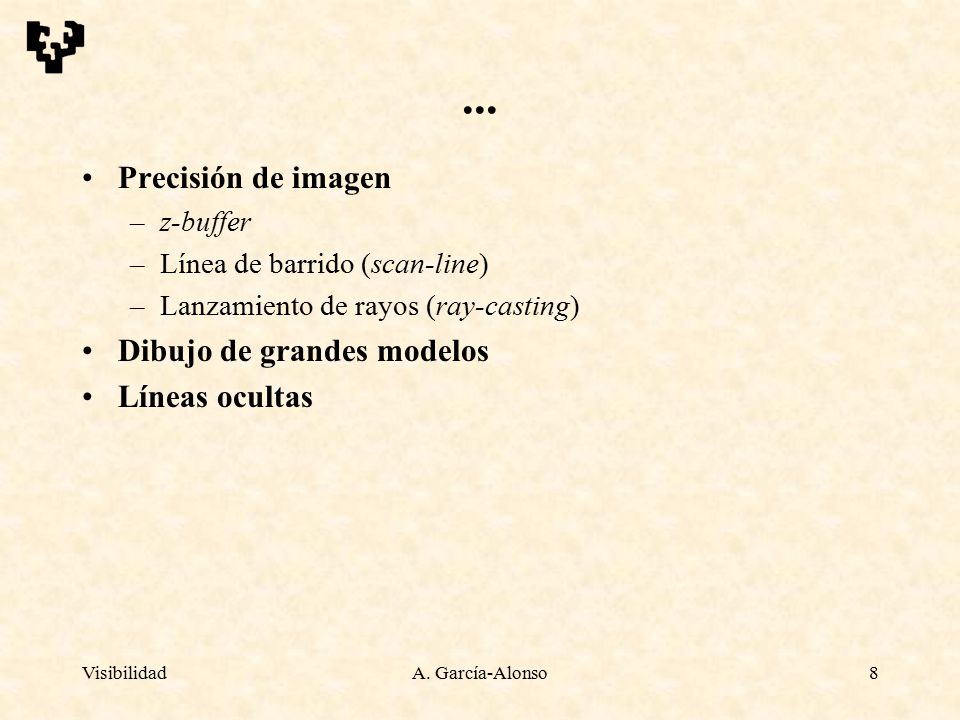

8 ... Precisión de imagen Dibujo de grandes modelos Líneas ocultas
z-buffer Línea de barrido (scan-line) Lanzamiento de rayos (ray-casting) Dibujo de grandes modelos Líneas ocultas Visibilidad A. García-Alonso

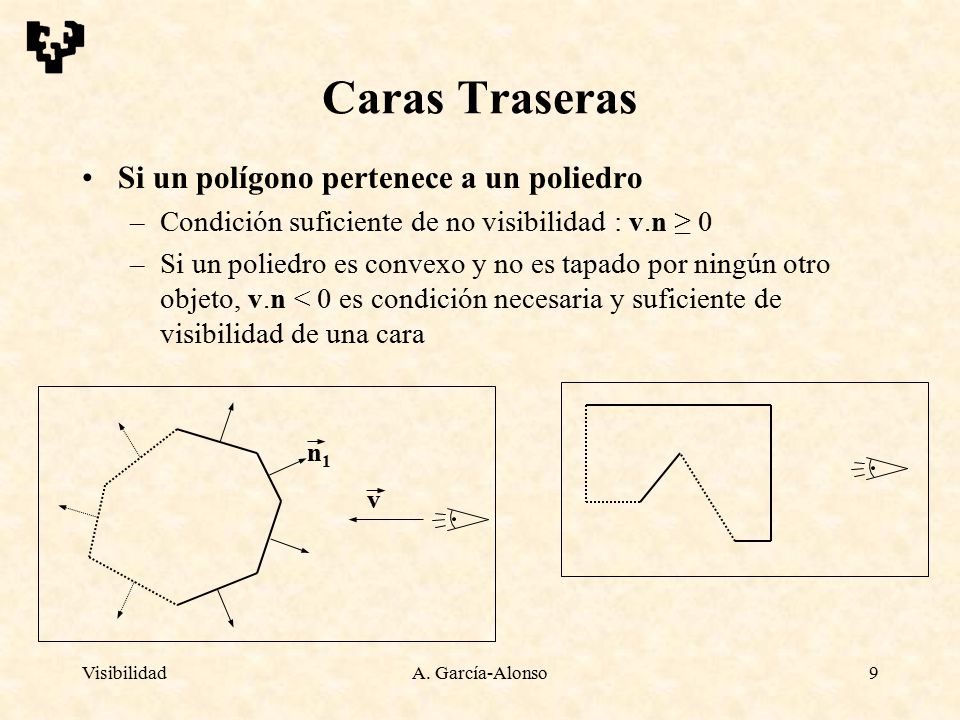

9 Caras Traseras Si un polígono pertenece a un poliedro
Condición suficiente de no visibilidad : v.n ≥ 0 Si un poliedro es convexo y no es tapado por ningún otro objeto, v.n < 0 es condición necesaria y suficiente de visibilidad de una cara v n1 Visibilidad A. García-Alonso

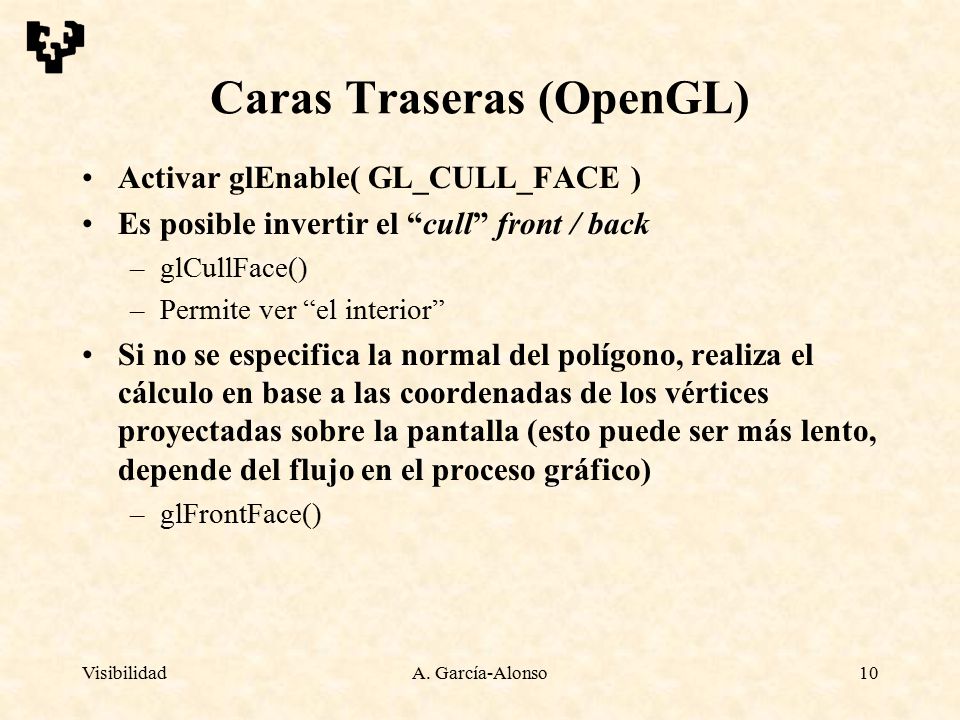

10 Caras Traseras (OpenGL)
Activar glEnable( GL_CULL_FACE ) Es posible invertir el “cull” front / back glCullFace() Permite ver “el interior” Si no se especifica la normal del polígono, realiza el cálculo en base a las coordenadas de los vértices proyectadas sobre la pantalla (esto puede ser más lento, depende del flujo en el proceso gráfico) glFrontFace() Visibilidad A. García-Alonso

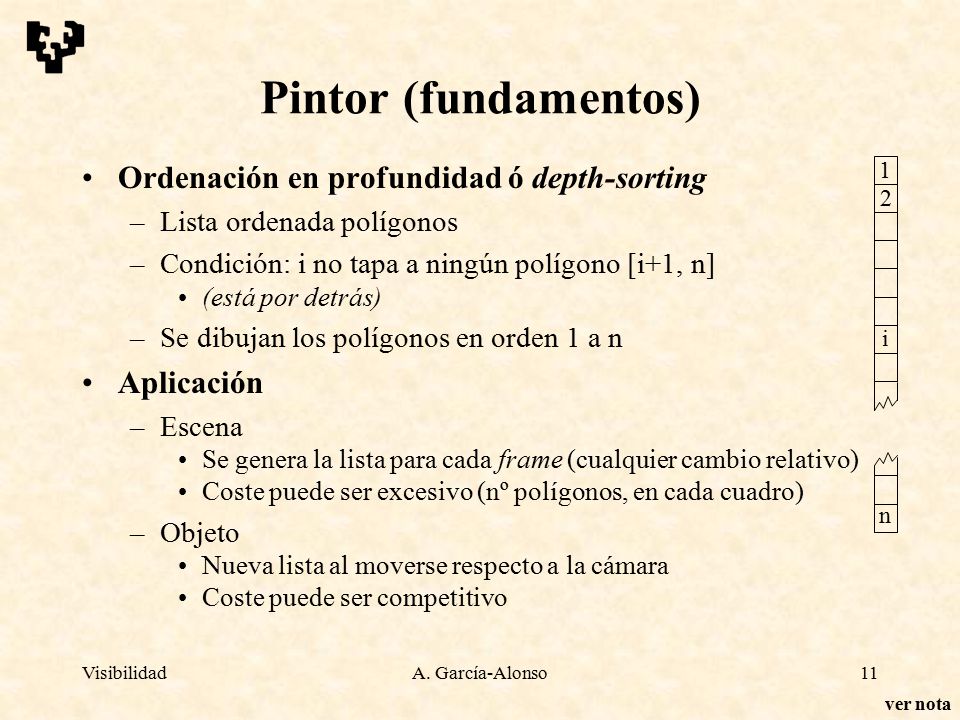

11 Pintor (fundamentos) Ordenación en profundidad ó depth-sorting
Lista ordenada polígonos Condición: i no tapa a ningún polígono [i+1, n] (está por detrás) Se dibujan los polígonos en orden 1 a n Aplicación Escena Se genera la lista para cada frame (cualquier cambio relativo) Coste puede ser excesivo (nº polígonos, en cada cuadro) Objeto Nueva lista al moverse respecto a la cámara Coste puede ser competitivo 1 2 i n Lista : linkada array de objetos array de punteros array de punteros y array de Zmin !!! Visibilidad A. García-Alonso ver nota

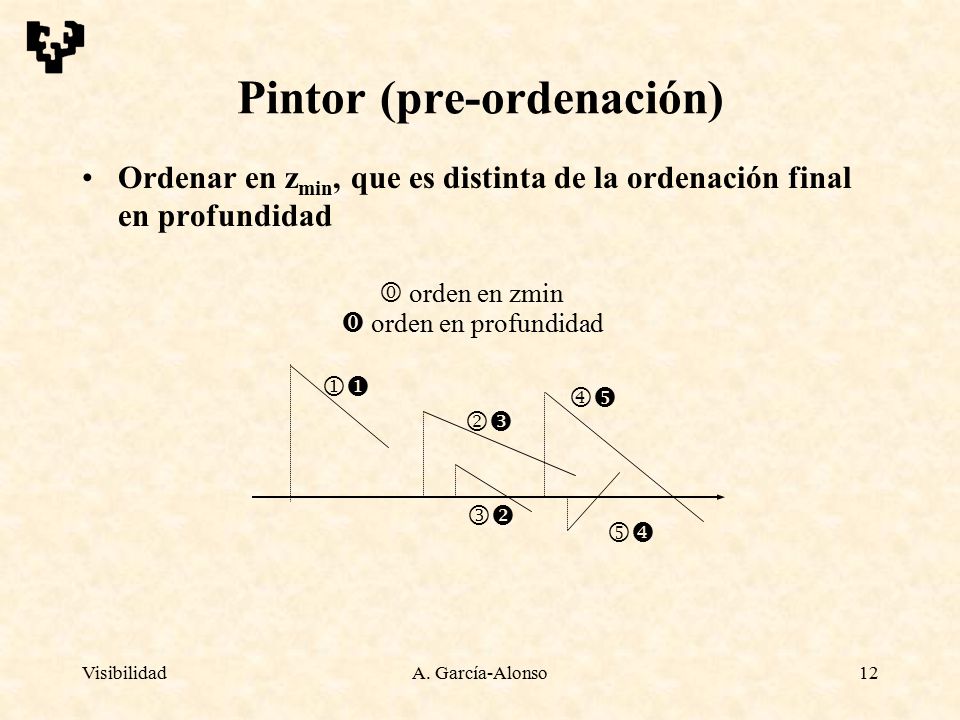

12 Pintor (pre-ordenación)
Ordenar en zmin, que es distinta de la ordenación final en profundidad       orden en zmin  orden en profundidad Visibilidad A. García-Alonso

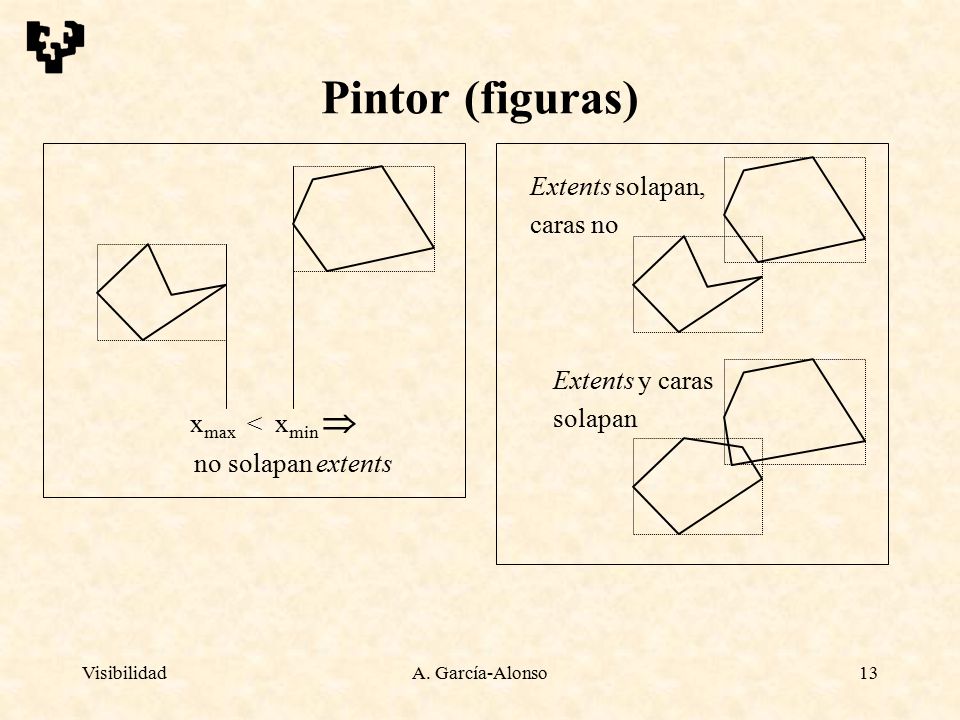

13 Pintor (figuras) Extents solapan, caras no Extents y caras solapan
xmax < xmin  no solapan extents Visibilidad A. García-Alonso

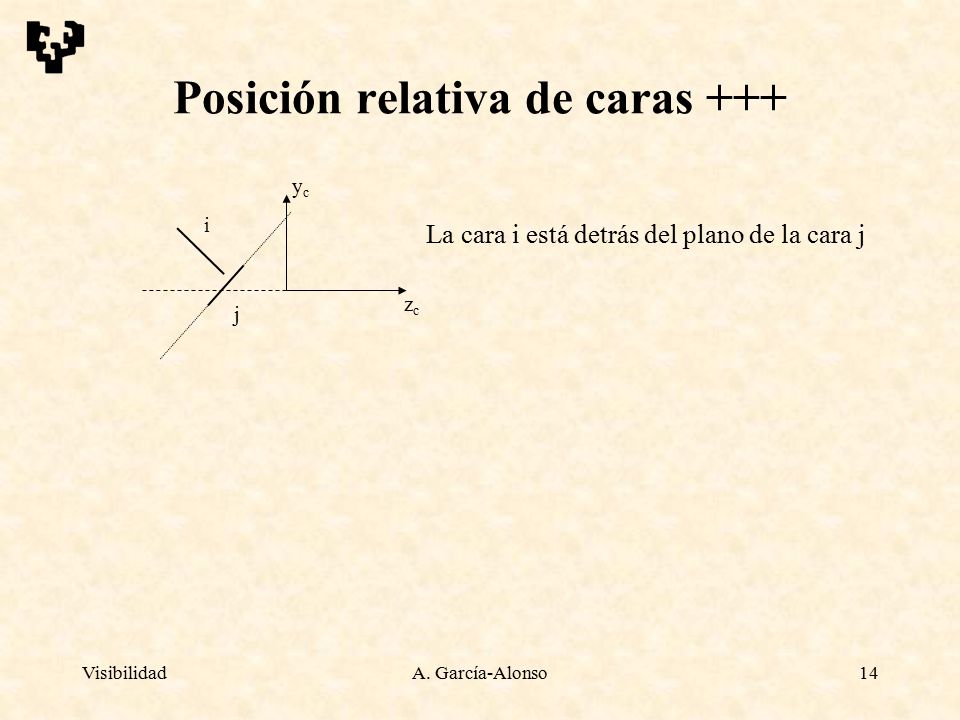

14 Posición relativa de caras +++
j i yc zc La cara i está detrás del plano de la cara j Visibilidad A. García-Alonso

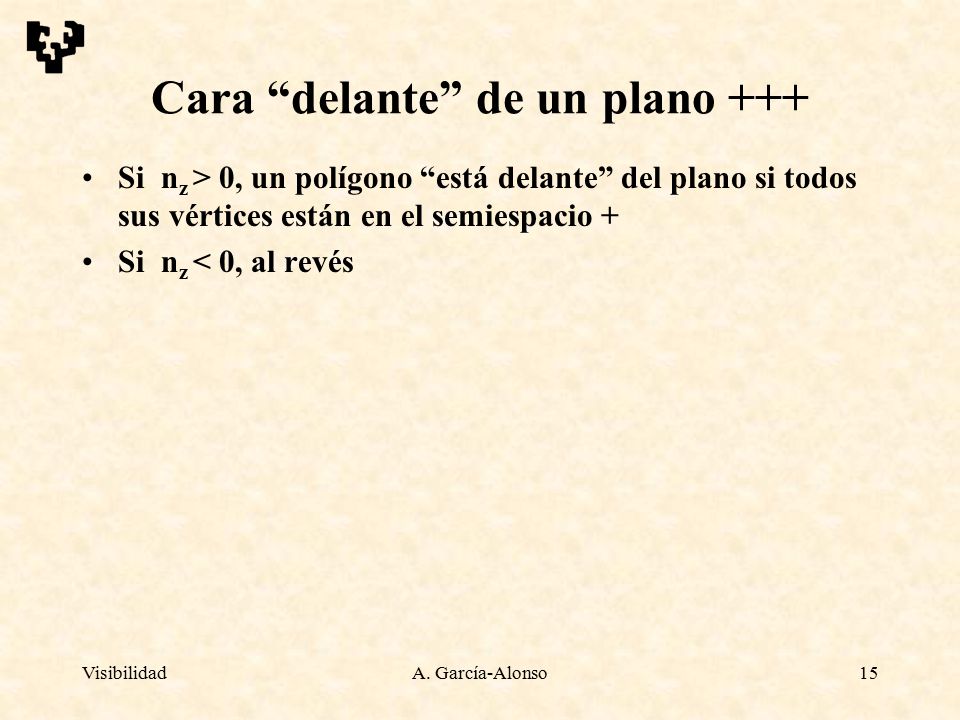

15 Cara “delante” de un plano +++
Si nz > 0, un polígono “está delante” del plano si todos sus vértices están en el semiespacio + Si nz < 0, al revés Visibilidad A. García-Alonso

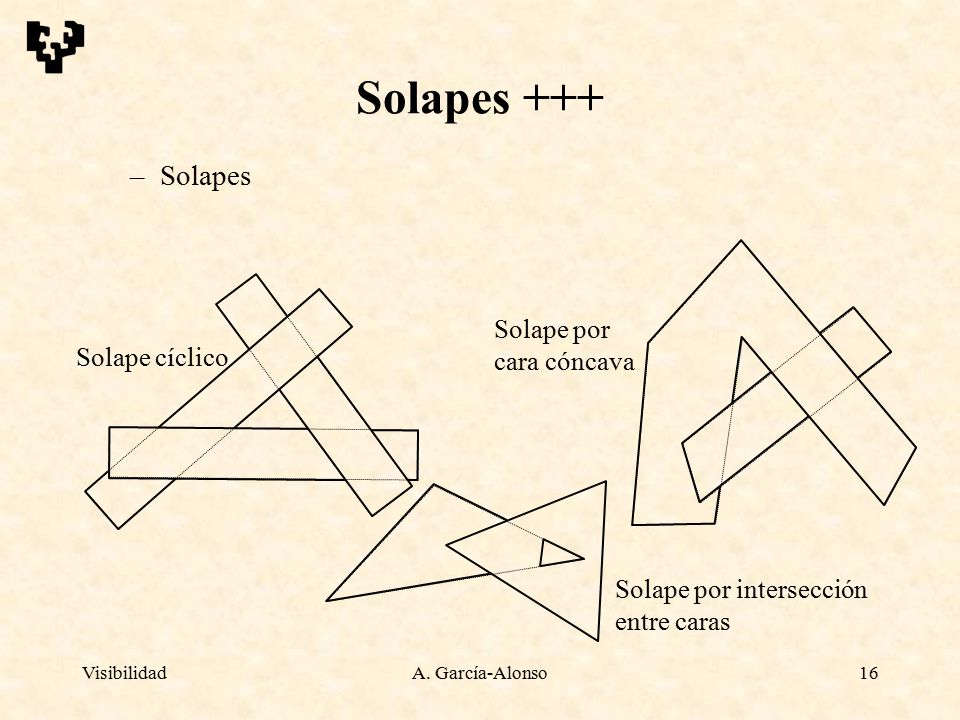

16 Solapes +++ Solapes Solape por cara cóncava Solape cíclico
Solape por intersección entre caras Visibilidad A. García-Alonso

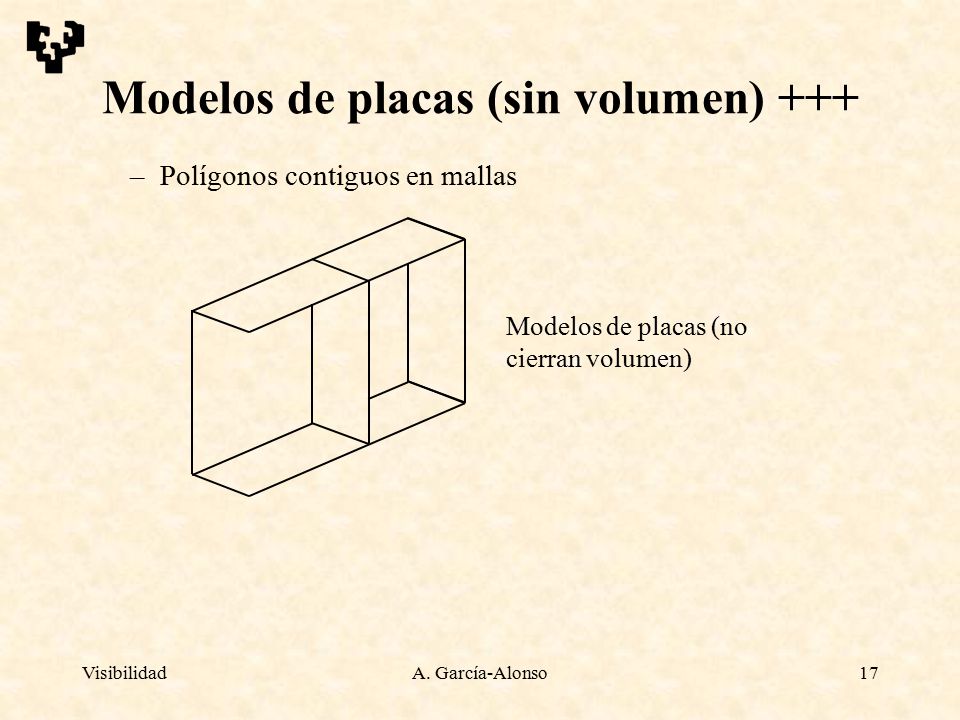

17 Modelos de placas (sin volumen) +++
Polígonos contiguos en mallas Modelos de placas (no cierran volumen) Visibilidad A. García-Alonso

18 BSP (fundamentos) Fases : (Binary space partitioning trees)
Crear árbol (si cambia posición relativa polígonos) Árbol binario de polígonos (nodos y hojas son Pol.) Nodo raíz divide en dos grupos el resto de polígonos, si hace falta algunas caras se parten en dos En cada grupo se selecciona una cara (nuevo nodo) La cara vuelve a crear dos grupos Hojas contienen sólo una cara Recorrer árbol Permite recorrer el conjunto de polígonos de “atrás adelante” Permite dibujar por prioridad independientemente punto vista Visibilidad A. García-Alonso

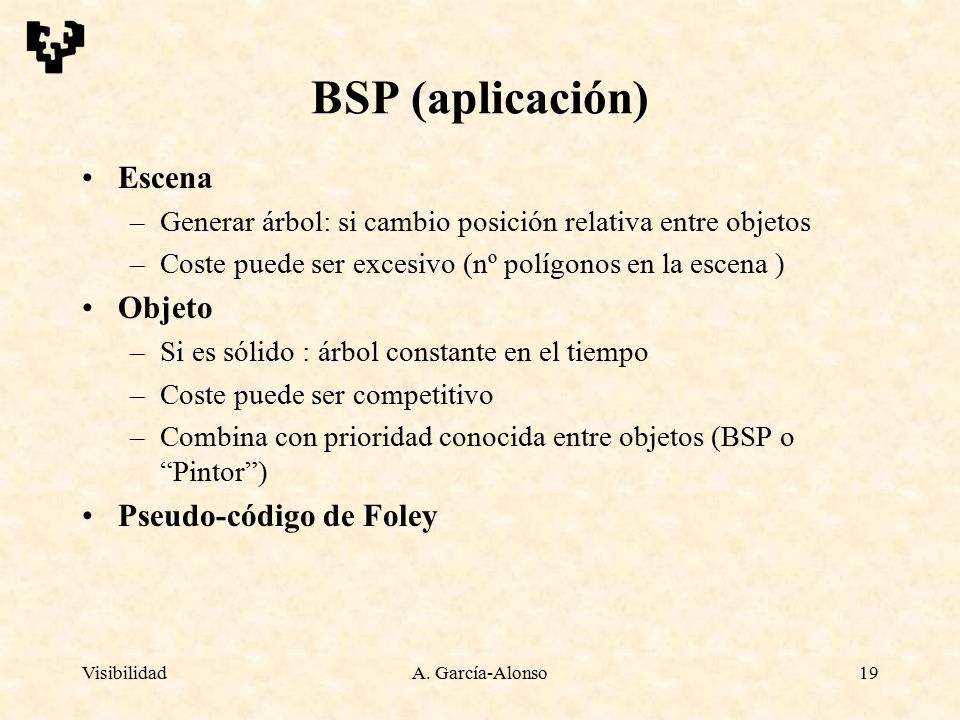

19 BSP (aplicación) Escena Objeto Pseudo-código de Foley
Generar árbol: si cambio posición relativa entre objetos Coste puede ser excesivo (nº polígonos en la escena ) Objeto Si es sólido : árbol constante en el tiempo Coste puede ser competitivo Combina con prioridad conocida entre objetos (BSP o “Pintor”) Pseudo-código de Foley Visibilidad A. García-Alonso

20 BSP (implementación) Eficiencia en el dibujado:
Evitar el incremento de polígonos Árbol equilibrado Eficiencia en la creación del árbol Elección rápida de los nuevos nodos Si el árbol es muy profundo (muchas caras, poco equilibrio) aparece problema en el stack de recursividad ??? Por qué interesa árbol equilibrado ??? Visibilidad A. García-Alonso ver nota

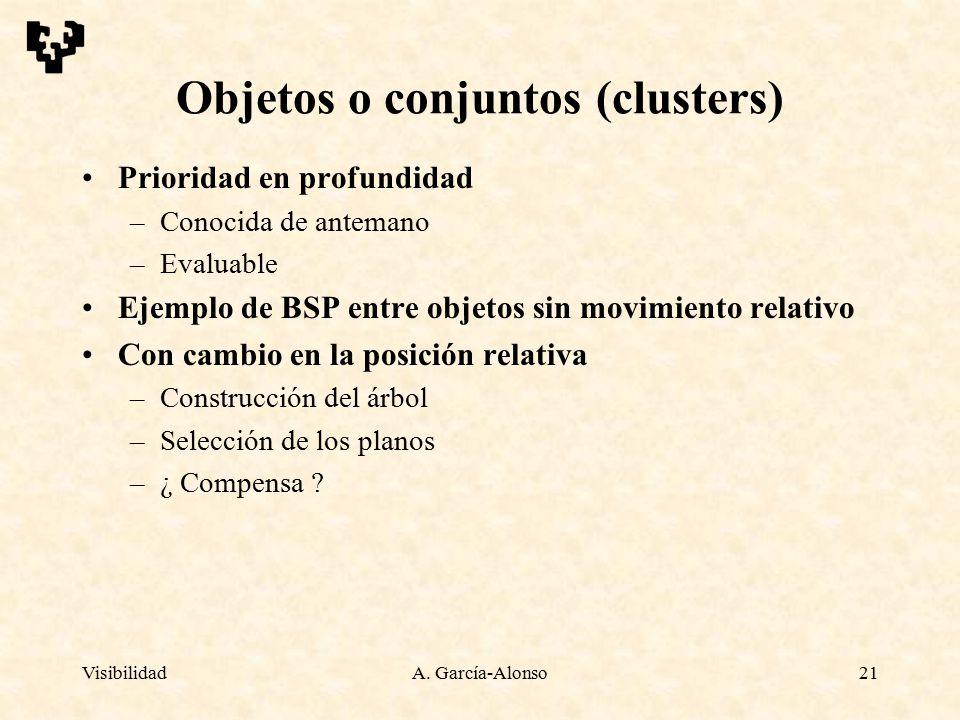

21 Objetos o conjuntos (clusters)
Prioridad en profundidad Conocida de antemano Evaluable Ejemplo de BSP entre objetos sin movimiento relativo Con cambio en la posición relativa Construcción del árbol Selección de los planos ¿ Compensa ? Visibilidad A. García-Alonso

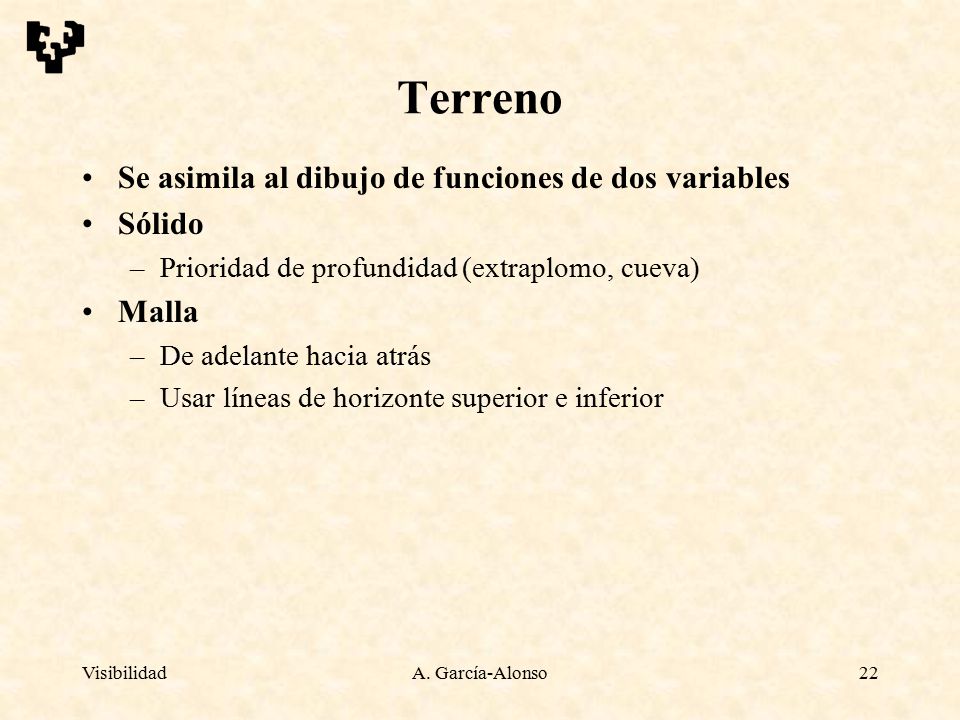

22 Terreno Se asimila al dibujo de funciones de dos variables Sólido
Prioridad de profundidad (extraplomo, cueva) Malla De adelante hacia atrás Usar líneas de horizonte superior e inferior Visibilidad A. García-Alonso

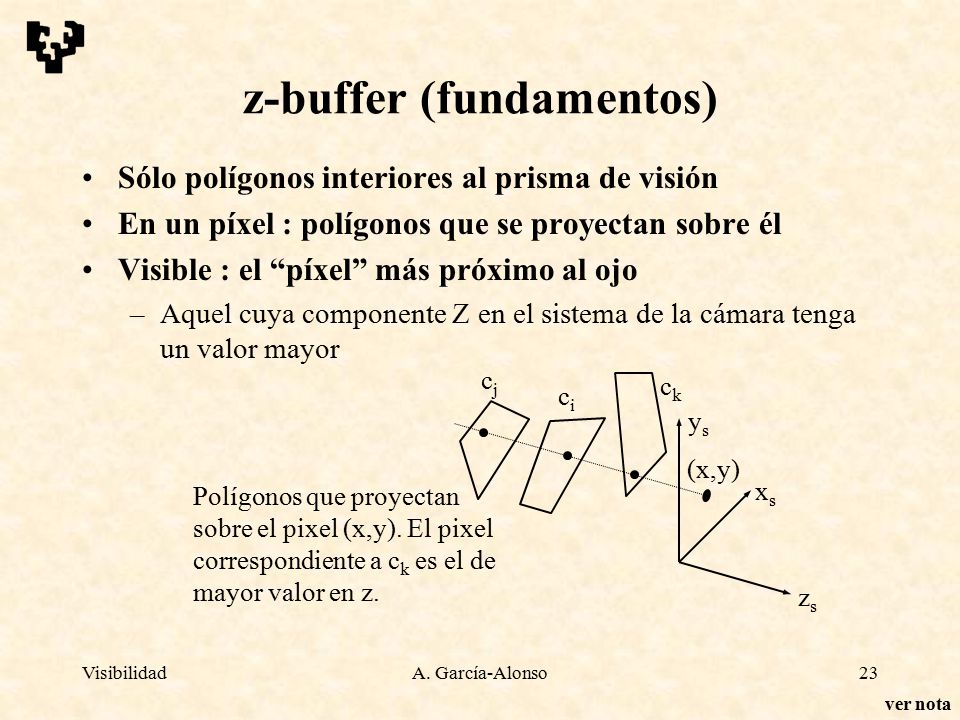

23 z-buffer (fundamentos)
Sólo polígonos interiores al prisma de visión En un píxel : polígonos que se proyectan sobre él Visible : el “píxel” más próximo al ojo Aquel cuya componente Z en el sistema de la cámara tenga un valor mayor En la pantalla deberá aparecer el pixel del polígono más próximo al ojo: aquel cuya componente Z en el sistema de la cámara tenga un valor mayor. La matemática para calcular los valores Z puede ser entera (16 ó 32) o float. Tener en cuenta los problemas de precisión. xs ys zs (x,y) cj ci ck Polígonos que proyectan sobre el pixel (x,y). El pixel correspondiente a ck es el de mayor valor en z. Visibilidad A. García-Alonso ver nota

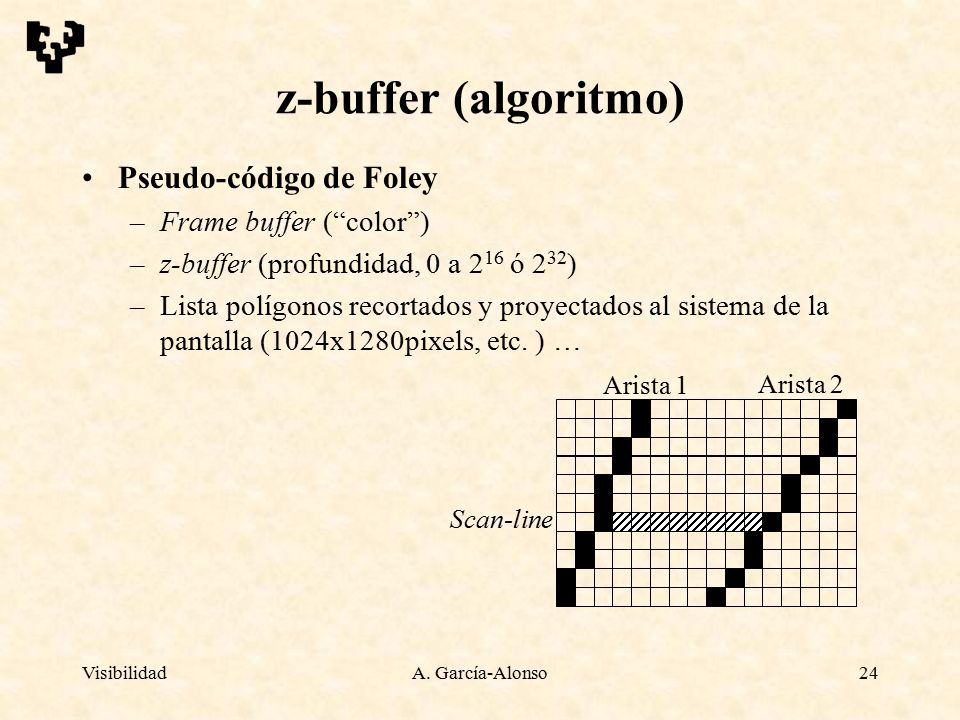

24 z-buffer (algoritmo) Pseudo-código de Foley Frame buffer (“color”)
z-buffer (profundidad, 0 a 216 ó 232) Lista polígonos recortados y proyectados al sistema de la pantalla (1024x1280pixels, etc. ) … Arista 1 Arista 2 Scan-line Visibilidad A. García-Alonso

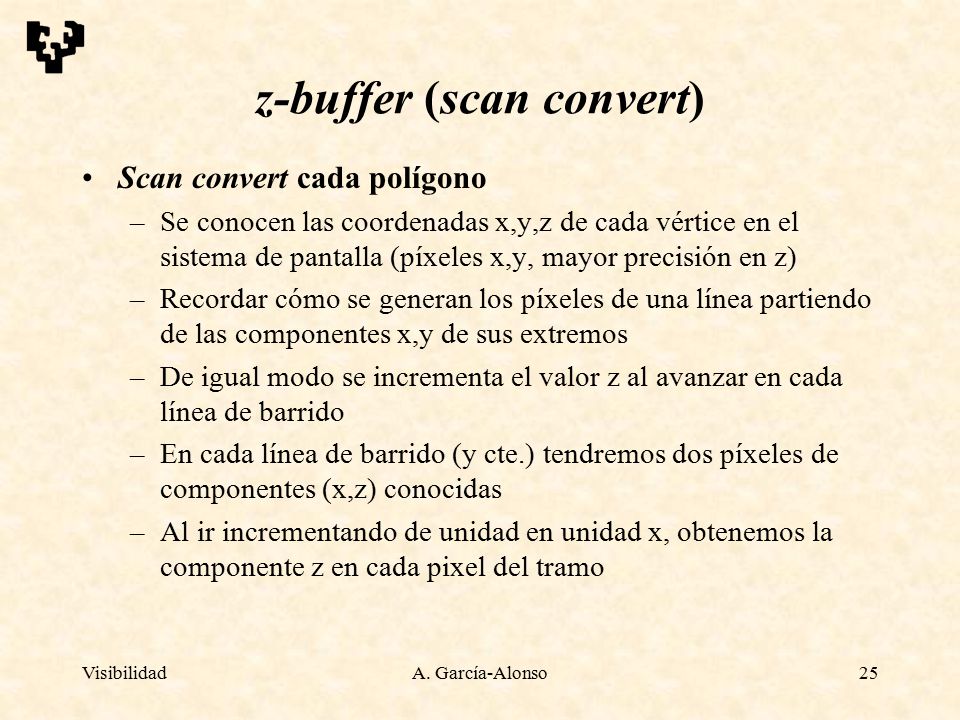

25 z-buffer (scan convert)
Scan convert cada polígono Se conocen las coordenadas x,y,z de cada vértice en el sistema de pantalla (píxeles x,y, mayor precisión en z) Recordar cómo se generan los píxeles de una línea partiendo de las componentes x,y de sus extremos De igual modo se incrementa el valor z al avanzar en cada línea de barrido En cada línea de barrido (y cte.) tendremos dos píxeles de componentes (x,z) conocidas Al ir incrementando de unidad en unidad x, obtenemos la componente z en cada pixel del tramo Visibilidad A. García-Alonso

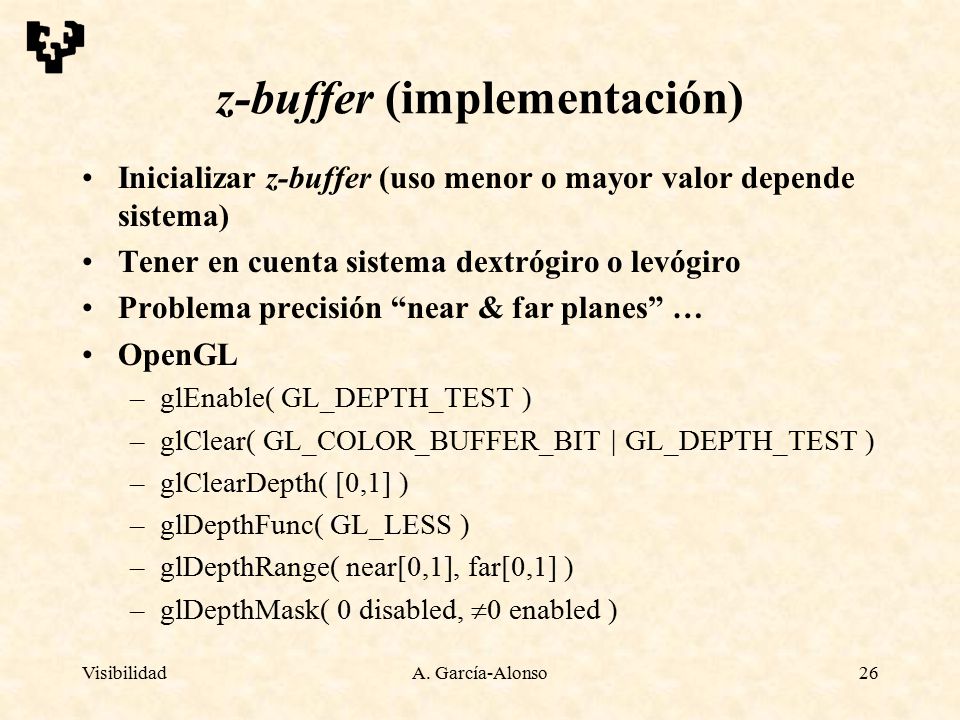

26 z-buffer (implementación)
Inicializar z-buffer (uso menor o mayor valor depende sistema) Tener en cuenta sistema dextrógiro o levógiro Problema precisión “near & far planes” … OpenGL glEnable( GL_DEPTH_TEST ) glClear( GL_COLOR_BUFFER_BIT | GL_DEPTH_TEST ) glClearDepth( [0,1] ) glDepthFunc( GL_LESS ) glDepthRange( near[0,1], far[0,1] ) glDepthMask( 0 disabled, 0 enabled ) Visibilidad A. García-Alonso

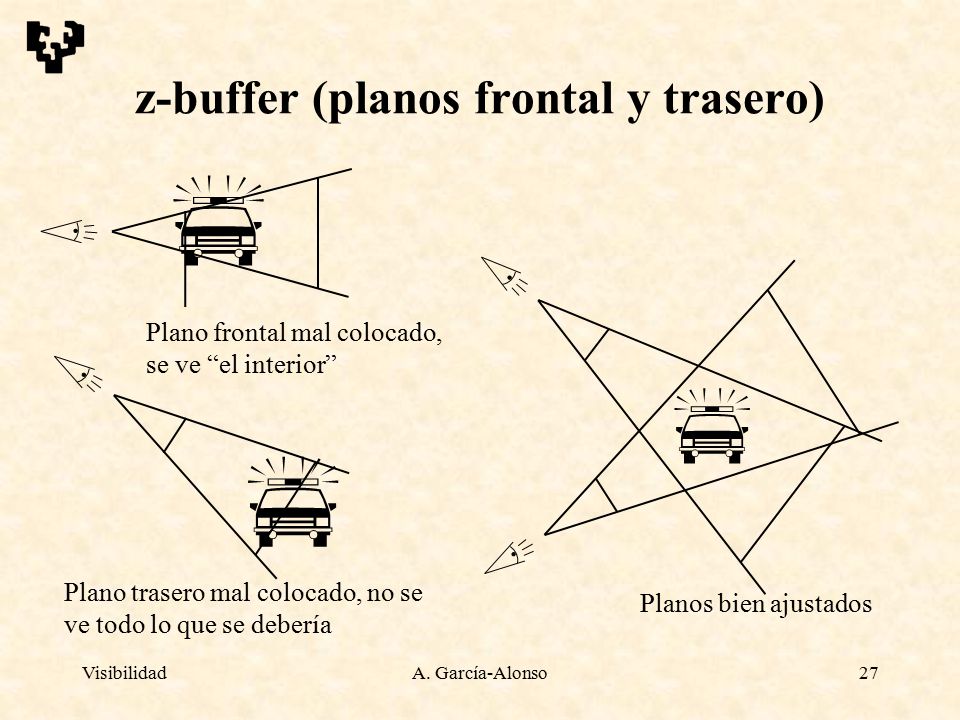

27 z-buffer (planos frontal y trasero)
  Plano frontal mal colocado, se ve “el interior”  Plano trasero mal colocado, no se ve todo lo que se debería Planos bien ajustados Visibilidad A. García-Alonso

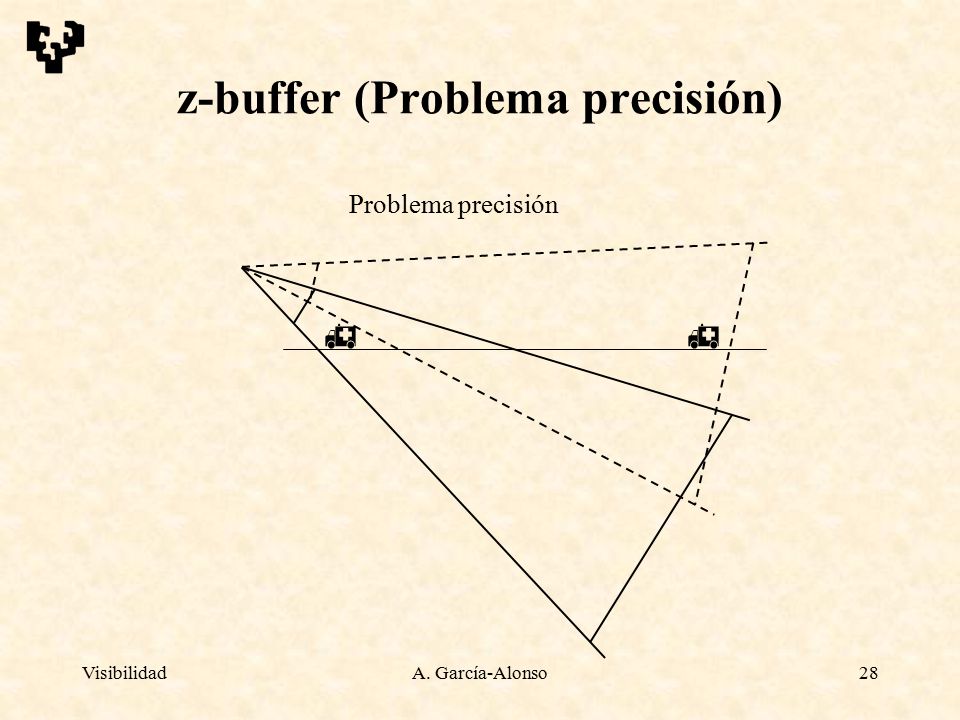

28 z-buffer (Problema precisión)
 Problema precisión Visibilidad A. García-Alonso

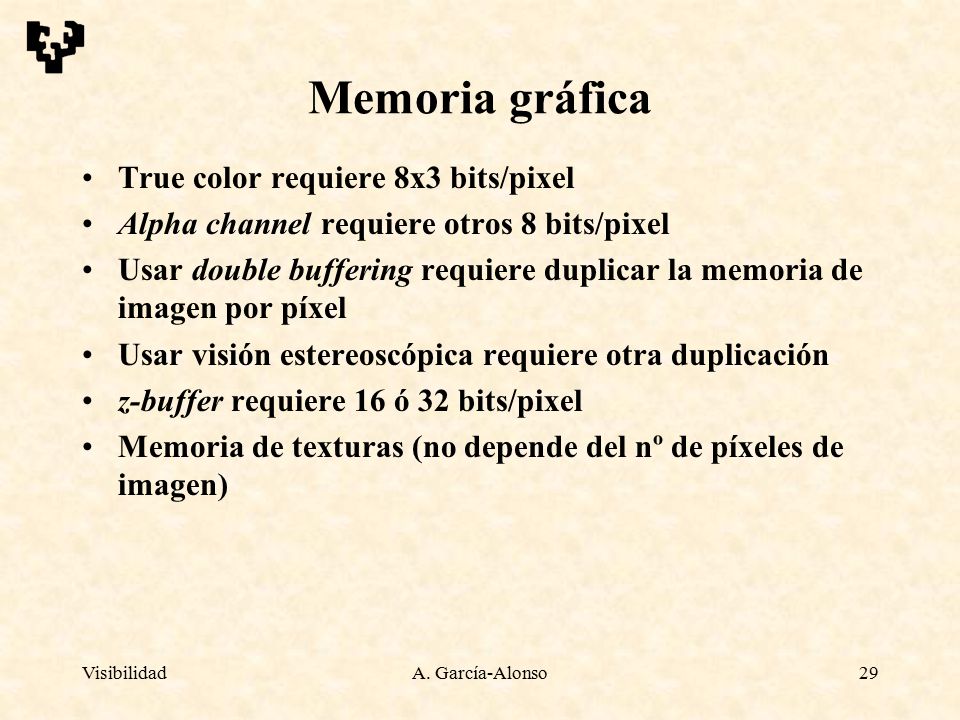

29 Memoria gráfica True color requiere 8x3 bits/pixel
Alpha channel requiere otros 8 bits/pixel Usar double buffering requiere duplicar la memoria de imagen por píxel Usar visión estereoscópica requiere otra duplicación z-buffer requiere 16 ó 32 bits/pixel Memoria de texturas (no depende del nº de píxeles de imagen) Visibilidad A. García-Alonso

30 Lanzamiento de rayos : ray-casting
Por cada píxel se lanza un rayo (F) Se determina con que superficie choca primero Se determina “el color” en ese punto No confundir con “trazado de rayos” (ray-tracing) Punto de vista y rayo Malla de píxeles Visibilidad A. García-Alonso

31 Grandes modelos Dibujo de grandes bases de datos Ejemplos
Arquitectura, urbanismo, mundo virtual (walk-through) Fábricas, procesos productivos Redes tuberías Motores, maquinaria, vehículos, barcos, aviación Simulación etc Visibilidad A. García-Alonso

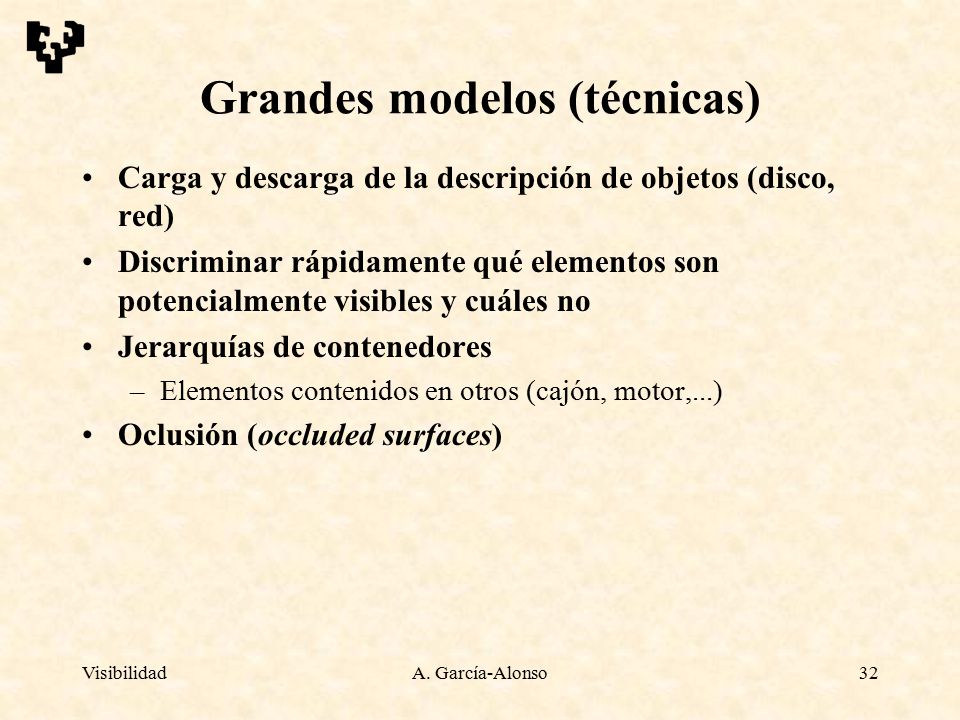

32 Grandes modelos (técnicas)
Carga y descarga de la descripción de objetos (disco, red) Discriminar rápidamente qué elementos son potencialmente visibles y cuáles no Jerarquías de contenedores Elementos contenidos en otros (cajón, motor,...) Oclusión (occluded surfaces) Visibilidad A. García-Alonso

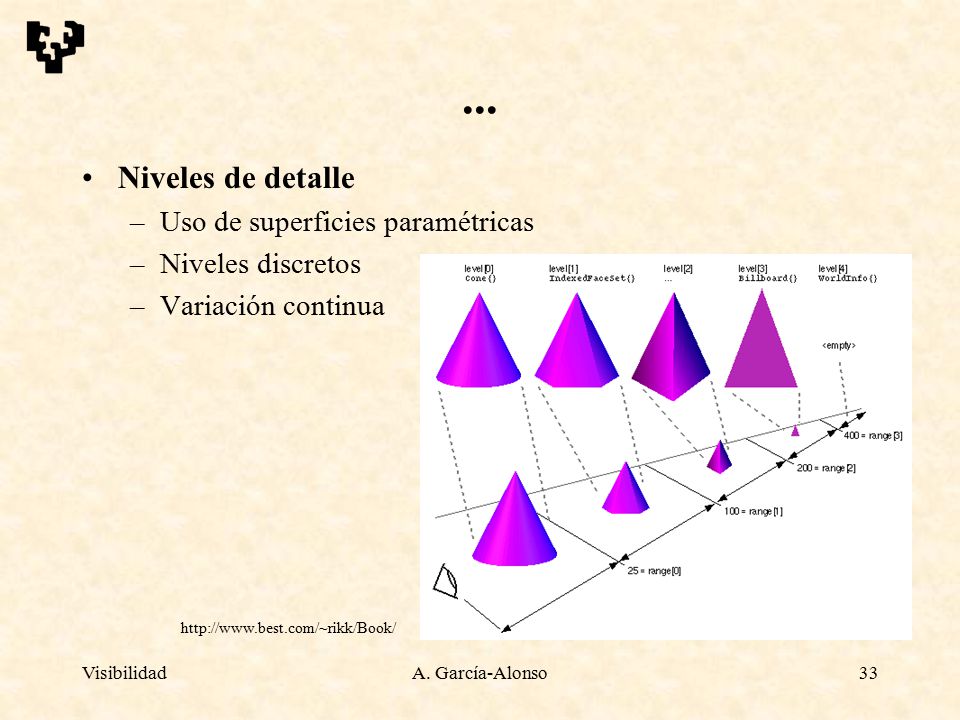

33 ... Niveles de detalle Uso de superficies paramétricas
Niveles discretos Variación continua Visibilidad A. García-Alonso

34 ... http://gts.sourceforge.net
A multi-resolution model obtained by simplification of the original model (in the top left corner). The "memoryless simplification" algorithm of Lindstrom and Turk was used. The number of triangles are respectively 96966, 13334, 3334 and 668. (video disponible) Visibilidad A. García-Alonso

35 Líneas ocultas Uso en análisis y modelado
Visualizar aristas Efectos especiales Visualizar densidad de las mallas Velocidad de generación de imagen en aceleradores Radiosidad gradiente iluminación Polígonos : aristas de un color, interior otro color OpenGL Algoritmo prioridad Tener cuidado con el sombreado Visibilidad A. García-Alonso

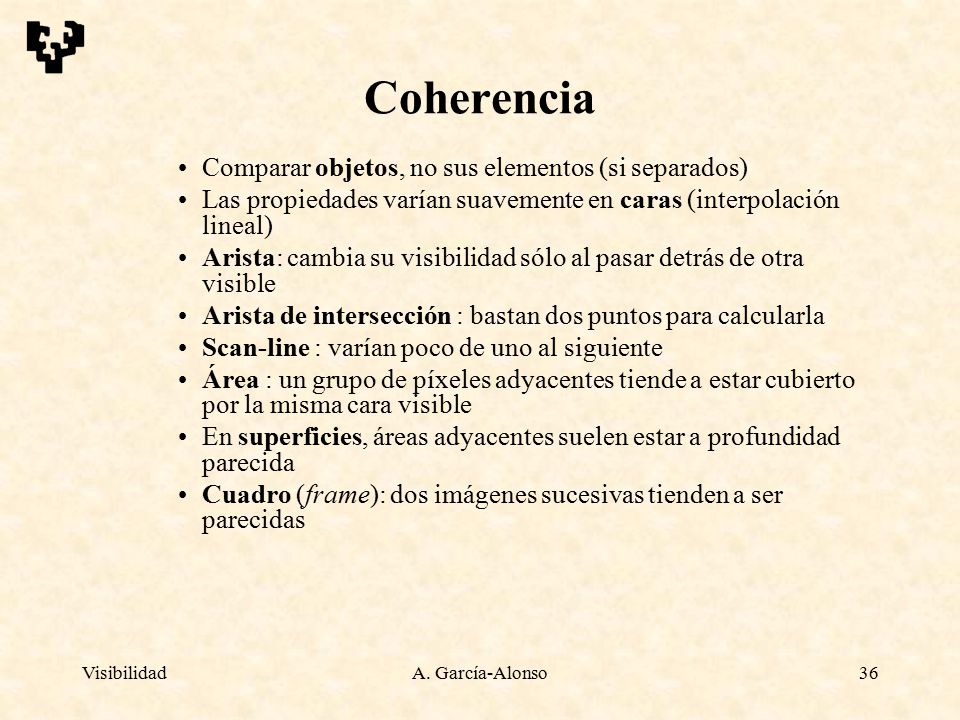

36 Coherencia Comparar objetos, no sus elementos (si separados)
Las propiedades varían suavemente en caras (interpolación lineal) Arista: cambia su visibilidad sólo al pasar detrás de otra visible Arista de intersección : bastan dos puntos para calcularla Scan-line : varían poco de uno al siguiente Área : un grupo de píxeles adyacentes tiende a estar cubierto por la misma cara visible En superficies, áreas adyacentes suelen estar a profundidad parecida Cuadro (frame): dos imágenes sucesivas tienden a ser parecidas Visibilidad A. García-Alonso

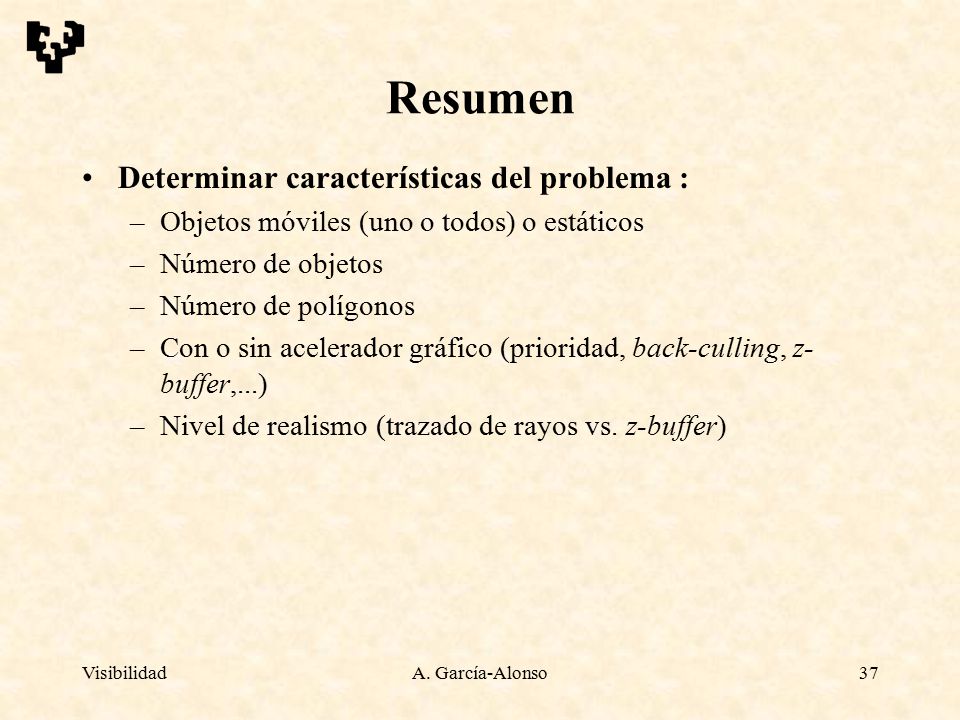

37 Resumen Determinar características del problema :
Objetos móviles (uno o todos) o estáticos Número de objetos Número de polígonos Con o sin acelerador gráfico (prioridad, back-culling, z-buffer,...) Nivel de realismo (trazado de rayos vs. z-buffer) Visibilidad A. García-Alonso
