Unidades portátiles de filtración. Unidad de filtración portátil 10 MF.

Presentación del tema: "Unidades portátiles de filtración. Unidad de filtración portátil 10 MF."— Transcripción de la presentación:

1 Unidades portátiles de filtración

2 Unidad de filtración portátil 10 MF

3 Aplicaciones: Filtración de aceite nuevo al ingreso al sistema Acondicionamiento de fluidos Sistema de filtración complementario Off - Line Extracción de agua libre Puede ser usado para sistemas hidráulicos y sistemas de lubricación Unidad de filtración portátil 10 MF

4 Características: Dos filtros Protección de la bomba Duración de los elementos filtrantes Variedad de elementos disponibles Capaz de alcanzar limpieza necesaria Elementos Par - Gel Liviano y portátil Mangueras flexibles Unidad de filtración portátil 10 MF

5 Características: Motor eléctrico 220 V Bomba hidráulica 10 gpm (38 lpm) Indicador de saturación de elementos de filtro Elemento de entrada sintético de 40 µm nominales Elemento de salida de microfibras de vidrio, de 10 µm absoluto 99,5% de partículas sobre 10 µm Unidad de filtración portátil 10 MF

6

7 Unidad de filtración Guardian

8 Aplicaciones: Transferencia de fluidos Filtración de aceite nuevo al ingreso al sistema Extracción de agua libre Limpieza de aceite Unidad de filtración Guardian

9 Características: Liviano y compacto 11 Kg 21 x 20 x 40 cm. Operación silenciosa Interconexión de mangueras Limpio y seguro Unidad de filtración Guardian

10 Características: Bomba de 15 lpm de caudal Motor eléctrico 220 V (AC) 24 V (DC) Elemento de microfibras de vidrio, de 10 µm absoluto 99,5% de partículas sobre 10 µm Válvula de alivio Indicador de saturación Unidad de filtración Guardian

11 Aceite nuevo: 22/20/16 Elem.ISO Duración (l) 10 C 21/19/15 450 l 20 Q 21/19/15 1840 l 10 Q 19/16/14 1540 l 05 Q 17/15/12 1250 l 02 Q 15/13/10 1200 l

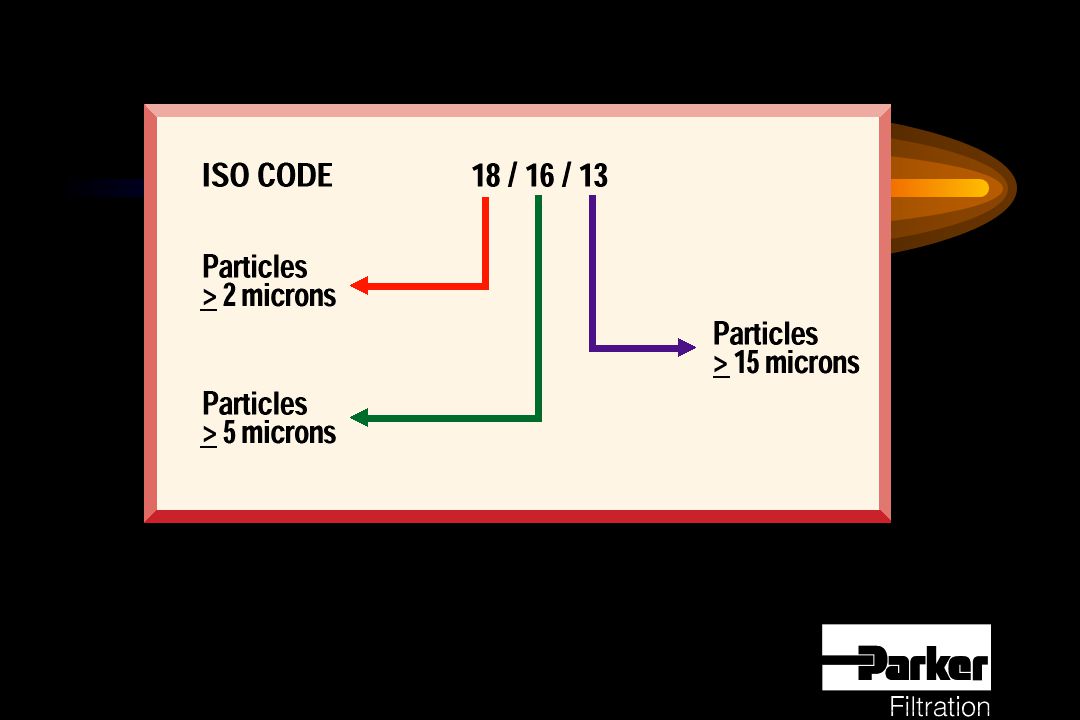

12

13 ISO 4406 Chart Range Number of Particles per ml Number More thanUp to and including 2480,000160,000 2340,000 80,000 2220,000 40,000 2110,000 20,000 20 5,000 10,000 19 2,500 5,000 18 1,300 2,500 17 640 1,300 16 320 640 15 160 320 14 80 160 13 40 80 12 20 40 11 10 20 10 5 10 9 2.5 5 8 1.3 2.5 7.64 1.3 6.32.64

14 ComponentesCódigo ISO Válvulas de control Servo 16/14/11 Bombas y Motores de Paleta y Pistón 18/16/13 Válvulas de Control Dirección y Presión 18/16/13 Bombas y Motores de Engranaje 19/17/14 Válvulas y Cilindros de Control 20/18/15 Fluido Nuevo 20/18/15 Nivel de Limpieza requerido para Componentes Hidráulicos Típicos

15 Elementos de filtración Par-Gel

16 Remueve contaminación por agua libre Medio filtrante de gel copolímero laminado que absorbe el agua El aceite hidráulico pasa libremente a través de él

17
