1 Elementos de control de procesos

2 necesidad del control automático Si los caudales de entrada y salida son iguales el nivel del recipiente se mantiene

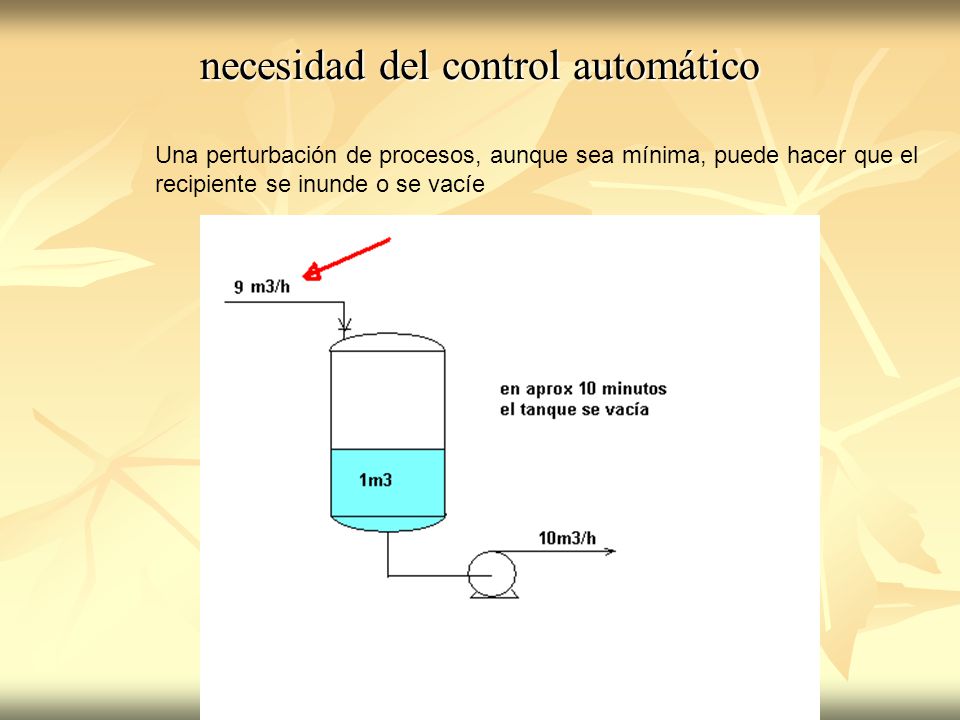

3 necesidad del control automático Una perturbación de procesos, aunque sea mínima, puede hacer que el recipiente se inunde o se vacíe

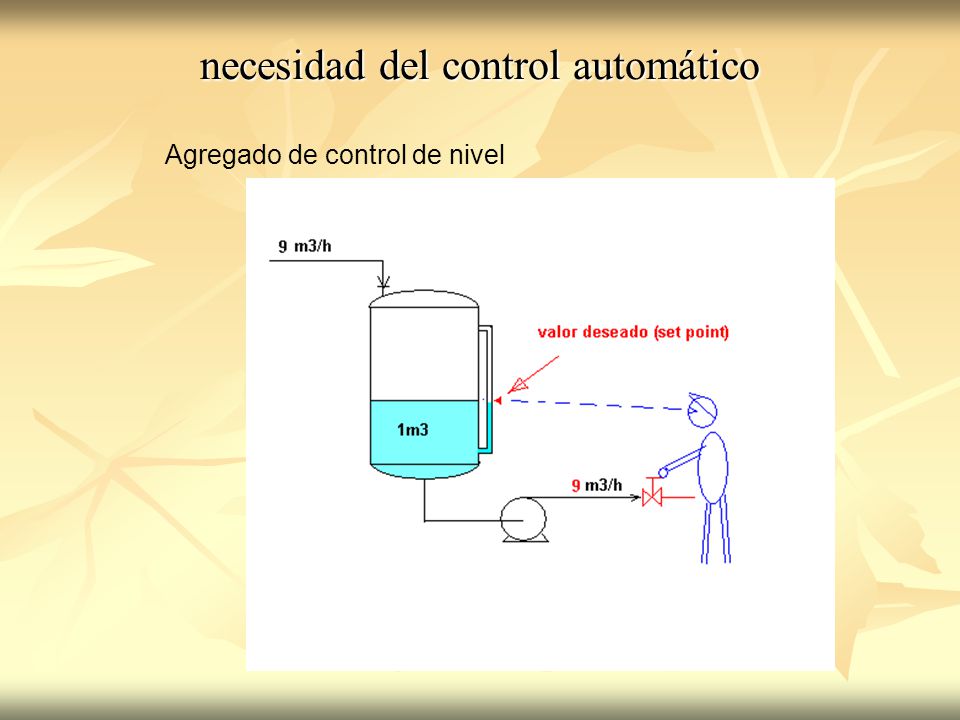

4 necesidad del control automático Agregado de control de nivel

5 necesidad del control automático El control automático reemplaza al control manual cumpliendo la misma función que el operador

6 Teoría del control Lazo típico de control: P+I+D Lazo típico de control: P+I+D Ajuste de parámetros: Como ajustar los parámetros para que el lazo sea estable y de rápida respuesta→ Teor í a del control Ajuste de parámetros: Como ajustar los parámetros para que el lazo sea estable y de rápida respuesta→ Teor í a del control Importa la capacidad del sistema, retardos, tipo de perturbaciones etc Importa la capacidad del sistema, retardos, tipo de perturbaciones etc

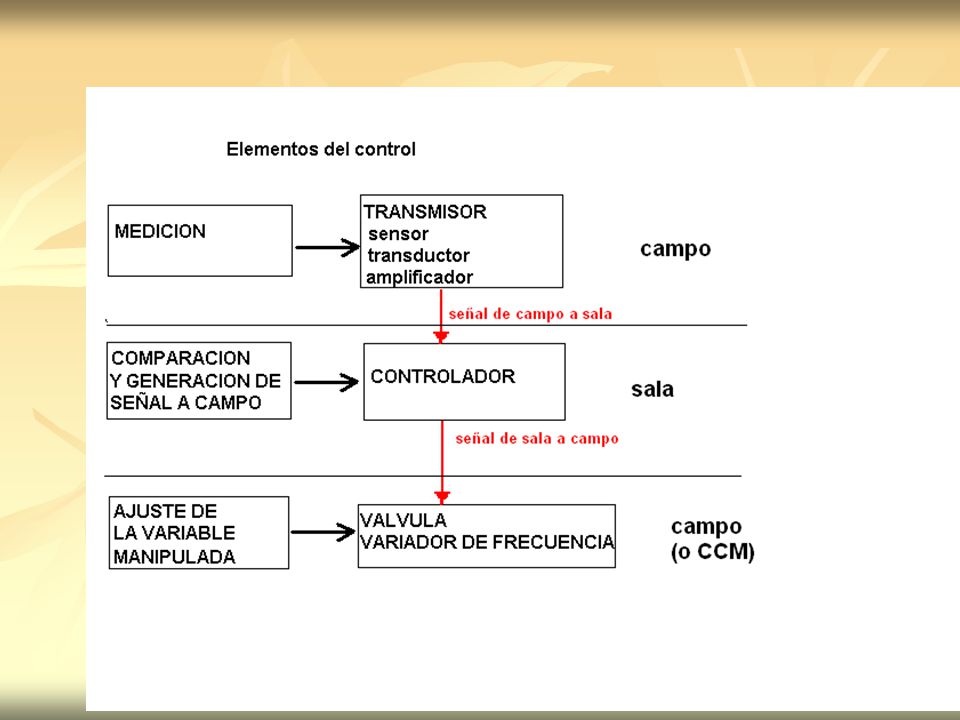

7

8

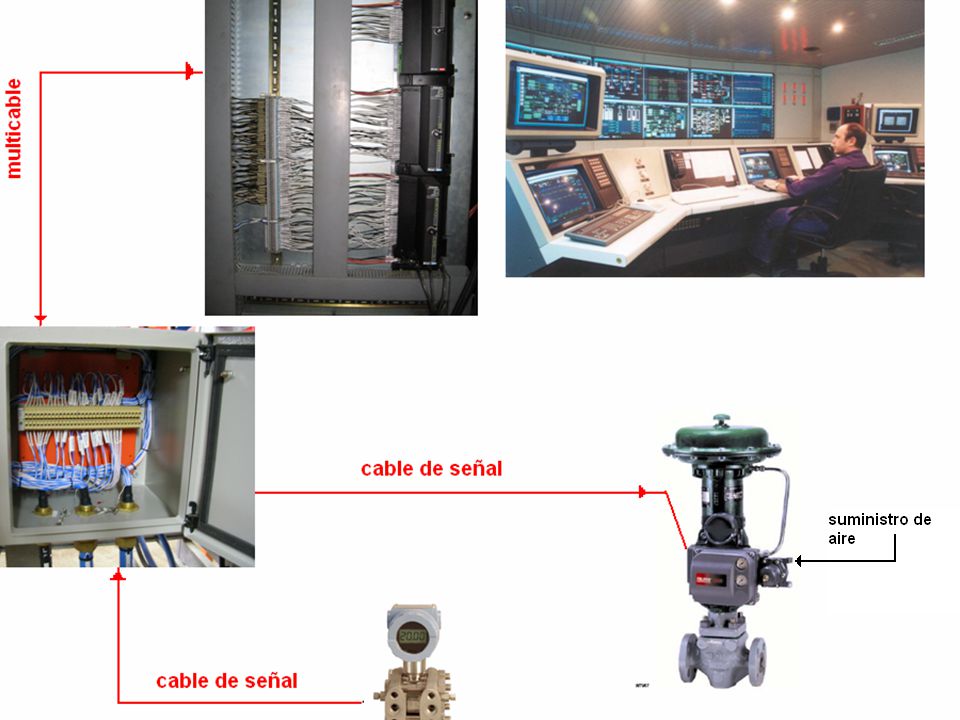

9 Tipos de señal

10 Medición de presión y presión diferencial

11

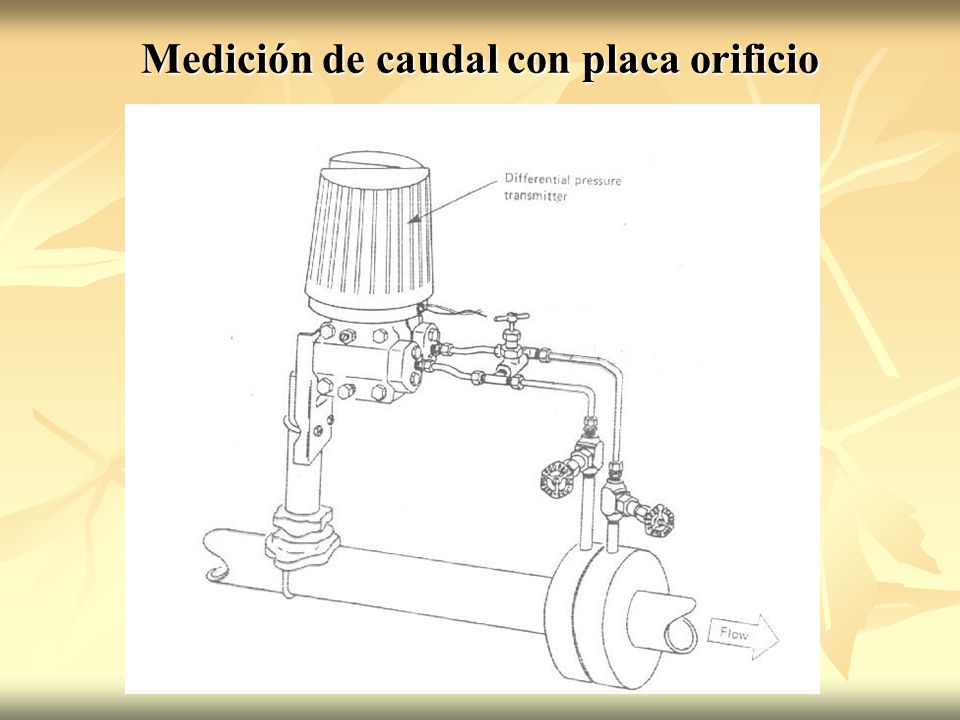

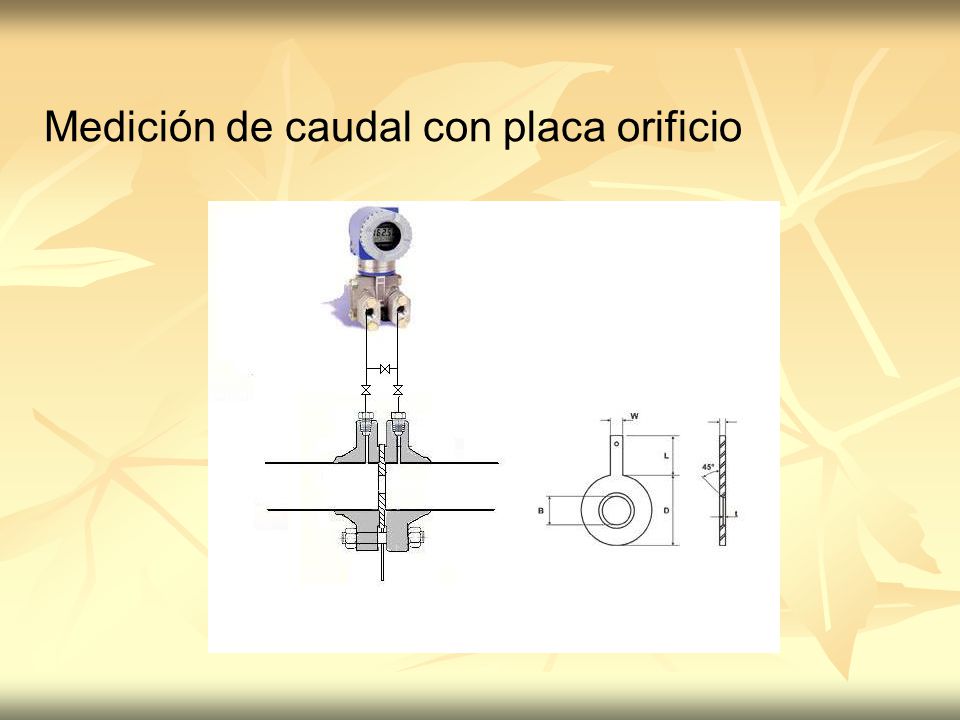

12 Medición de caudal con placa orificio

13

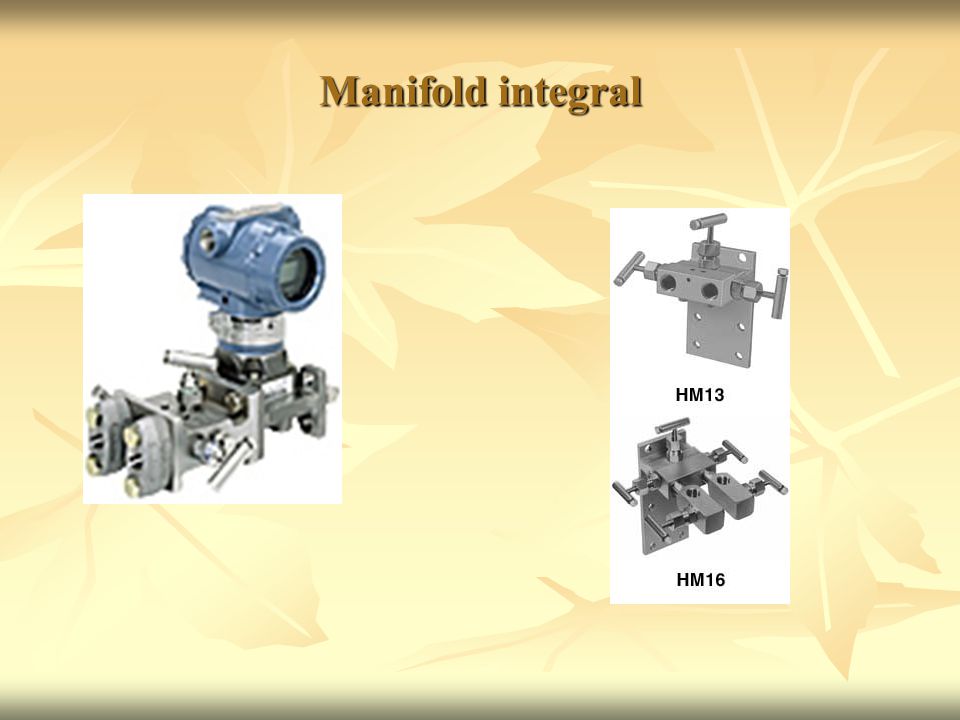

14 Manifold integral

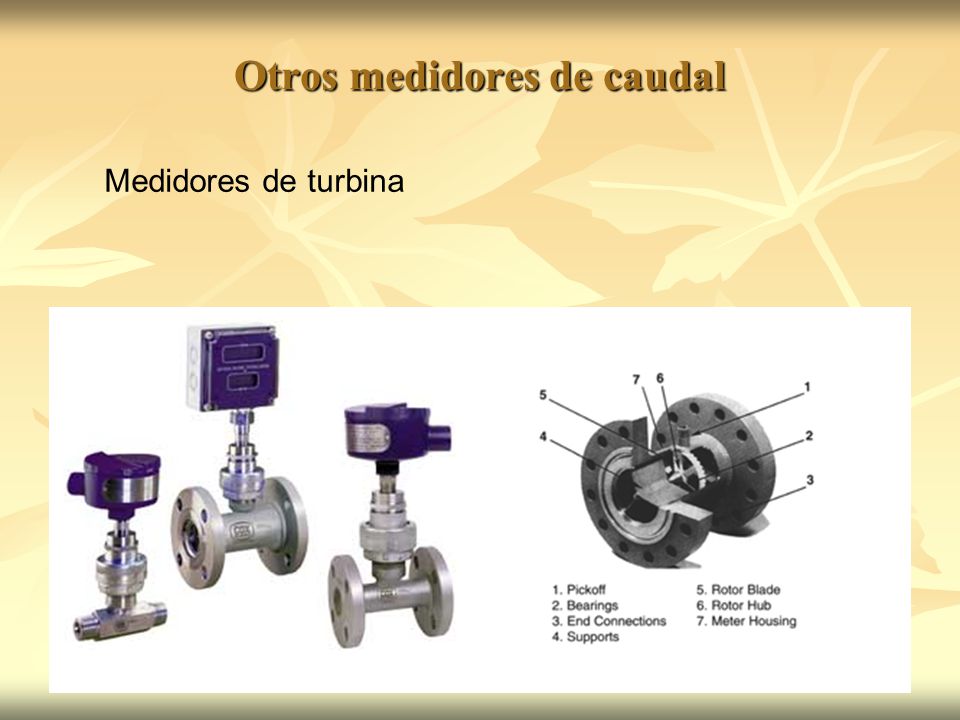

15 Otros medidores de caudal Medidores de turbina

16 Otros medidores de caudal vortex Otros tipos De desplazamiento positivo Coriolis (másico) Ultrasónicos etc

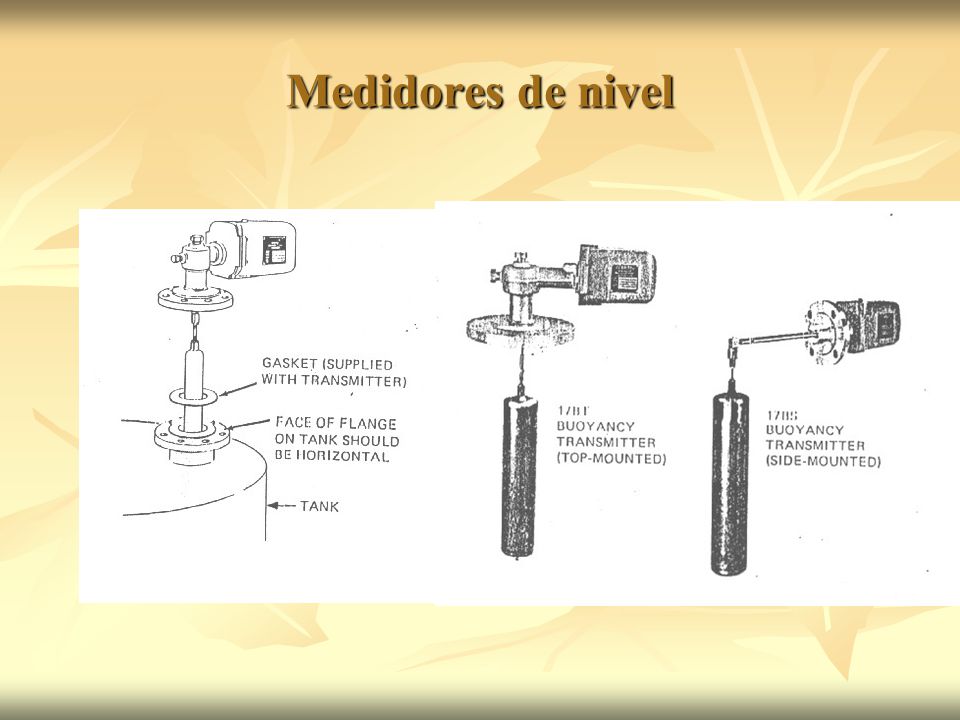

17 Medidores de nivel

18

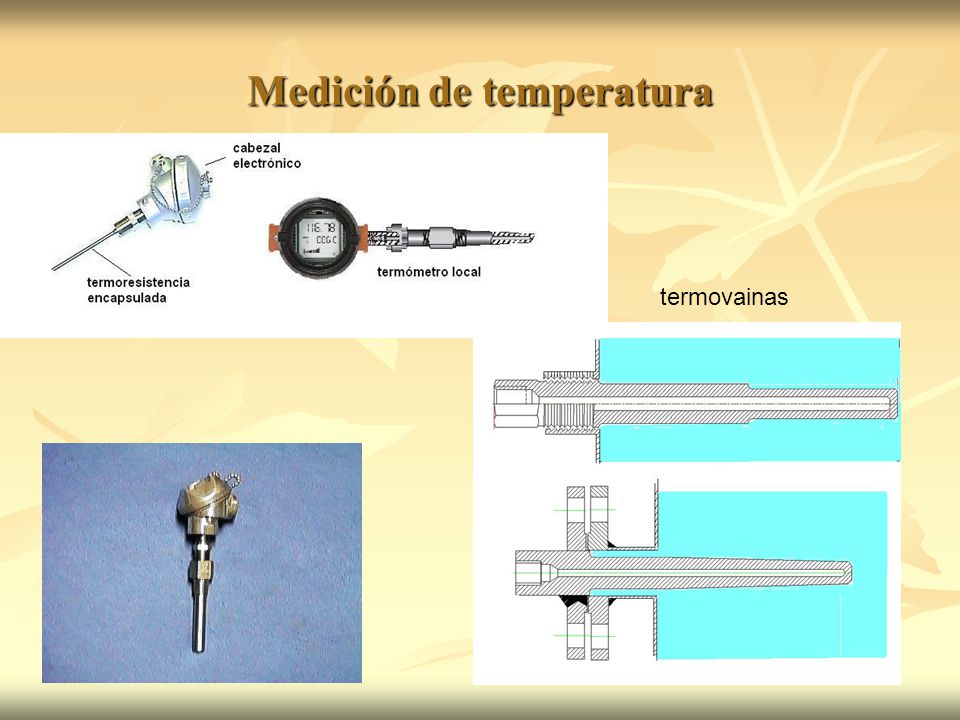

19 Medición de temperatura termovainas

20 Termoresistencias

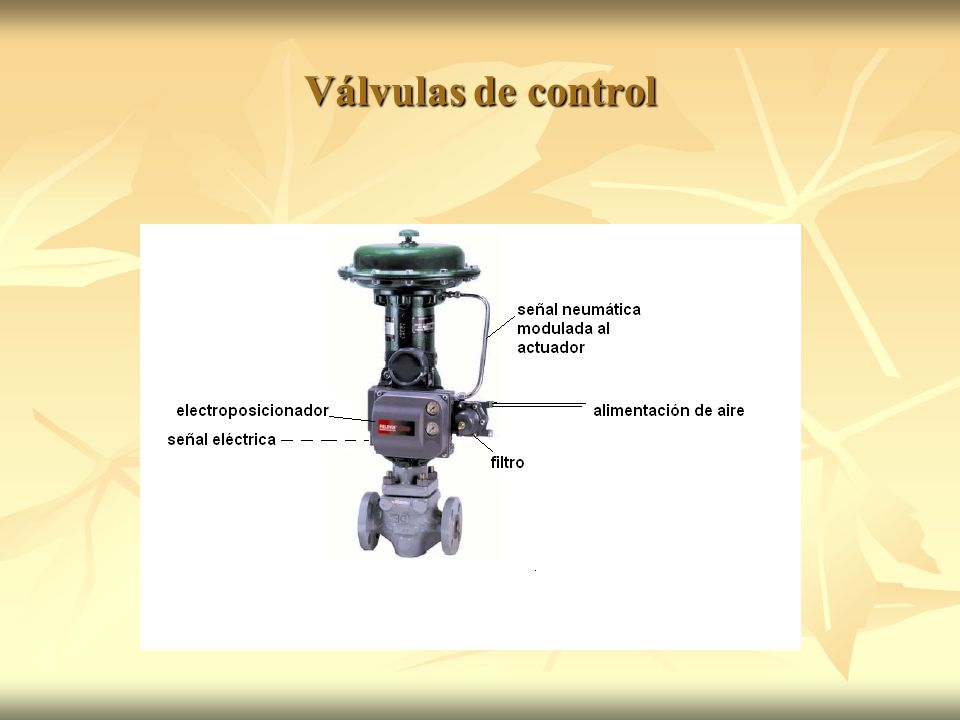

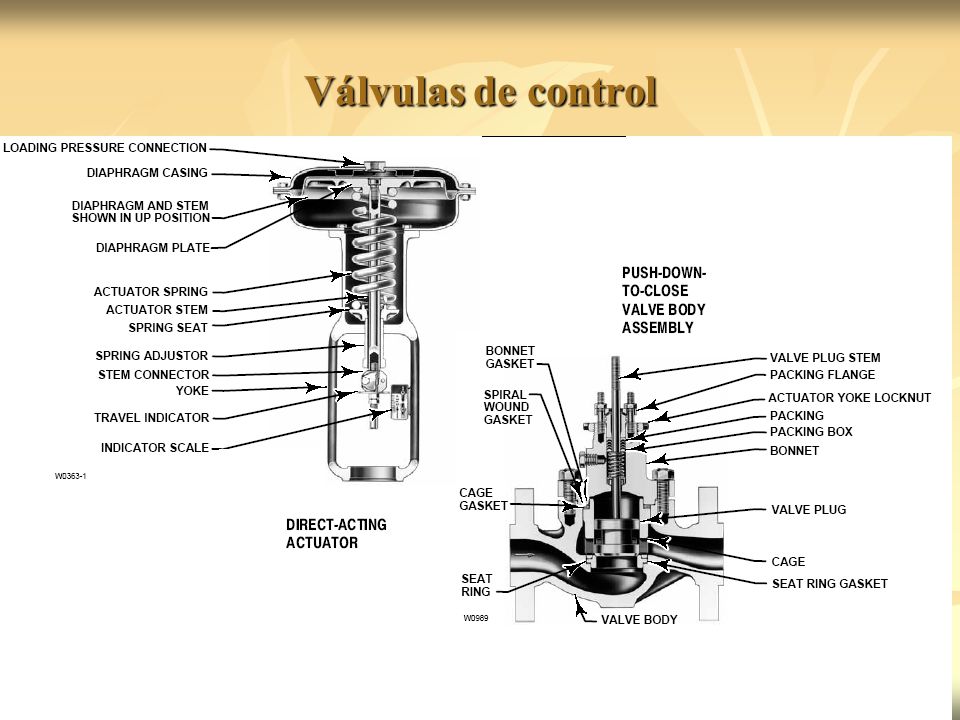

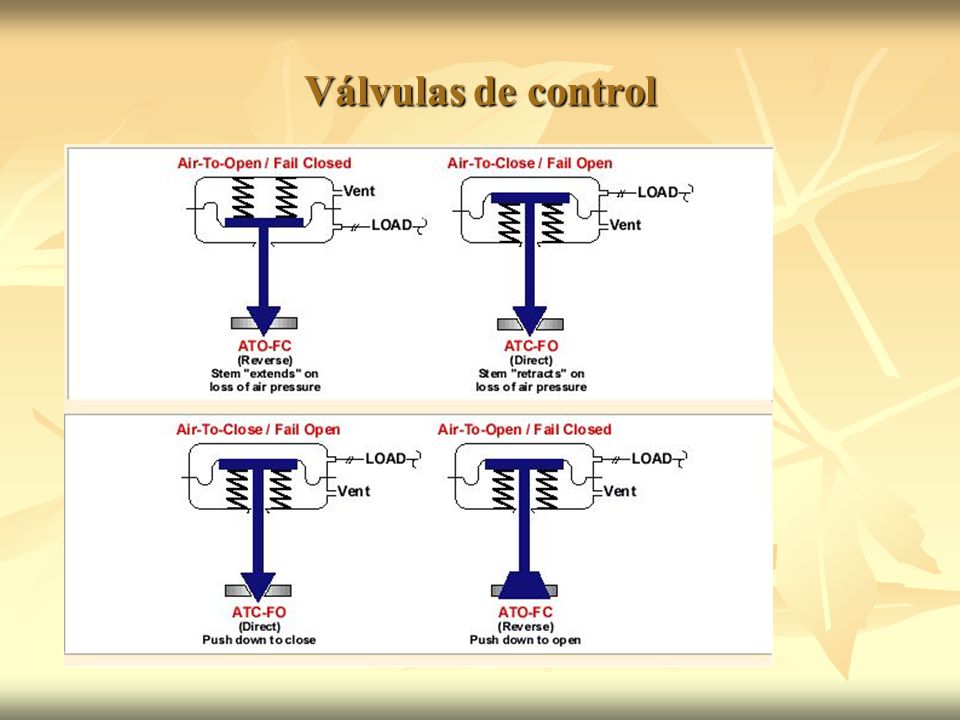

21 Válvulas de control

22

23

24
