1 IIE II Taller Internacional de Sistemas Híbridos Práctica 2 Recuperación de información de funcionamiento de sistemas híbridos Javier Lagunas Mendoza 15 de noviembre del 2001

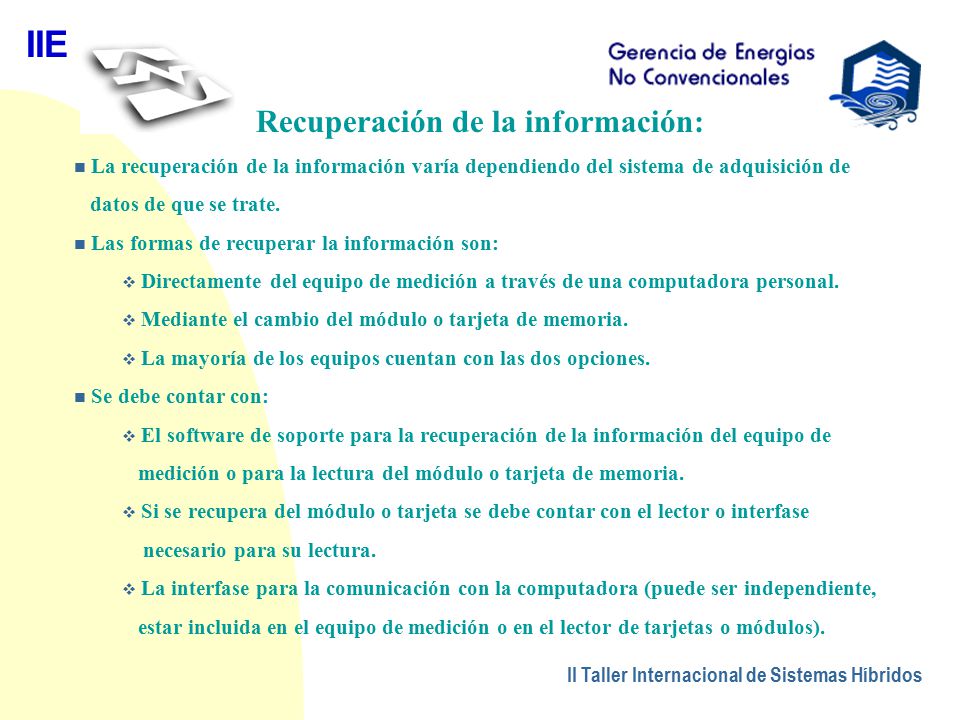

2 IIE II Taller Internacional de Sistemas Híbridos Recuperación de la información: n La recuperación de la información varía dependiendo del sistema de adquisición de datos de que se trate. n Las formas de recuperar la información son:  Directamente del equipo de medición a través de una computadora personal.  Mediante el cambio del módulo o tarjeta de memoria.  La mayoría de los equipos cuentan con las dos opciones. n Se debe contar con:  El software de soporte para la recuperación de la información del equipo de medición o para la lectura del módulo o tarjeta de memoria.  Si se recupera del módulo o tarjeta se debe contar con el lector o interfase necesario para su lectura.  La interfase para la comunicación con la computadora (puede ser independiente, estar incluida en el equipo de medición o en el lector de tarjetas o módulos).

3 IIE II Taller Internacional de Sistemas Híbridos En el evento de recuperación se debe hacer lo siguiente: n Recuperar la información generada en el sistema:  por lo menos cada mes.  cambiar el módulo o tarjeta. n Revisar cada una de las variables con objeto de detectar alguna mala medición, descalibración o daño de algún sensor. n En caso de que lo anterior ocurra, reportarlo en la bitácora del SH y tomar las medidas necesarias (cambiar el sensor, reparar la falla, etc.). n En general debe aprovecharse la visita para revisar el SH a través de las mediciones realizadas. n En ocasiones, reactivar el SAD cuando se ha salido de operación.

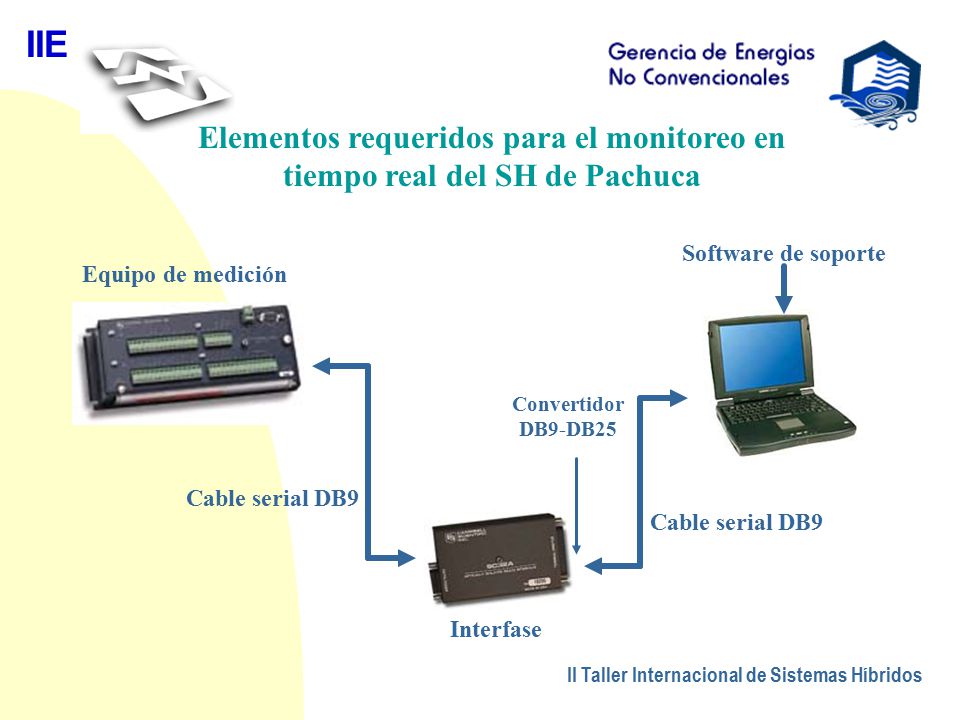

4 IIE II Taller Internacional de Sistemas Híbridos Equipo de medición Interfase Cable serial DB9 Convertidor DB9-DB25 Elementos requeridos para el monitoreo en tiempo real del SH de Pachuca Software de soporte

5 IIE II Taller Internacional de Sistemas Híbridos Interfase Cable serial DB9 Convertidor DB9-DB25 Software de soporte Módulo de memoria Elementos requeridos para recuperar la información del SH de Pachuca

6 IIE II Taller Internacional de Sistemas Híbridos Cuando se revise el sistema híbrido no olvidar: n El programa de aplicación específica (impreso y en la computadora personal). n El listado de las variables medidas en el SH, en el orden en el que se presentan en el equipo de medición. n El listado de las variables generadas en el SAD, en el orden en el que son generadas por el equipo de medición. n De preferencia se debe contar en el SH con una copia impresa del programa y de los listados mencionados. (No olvidar actualizar siempre a la última versión de los mismos).
