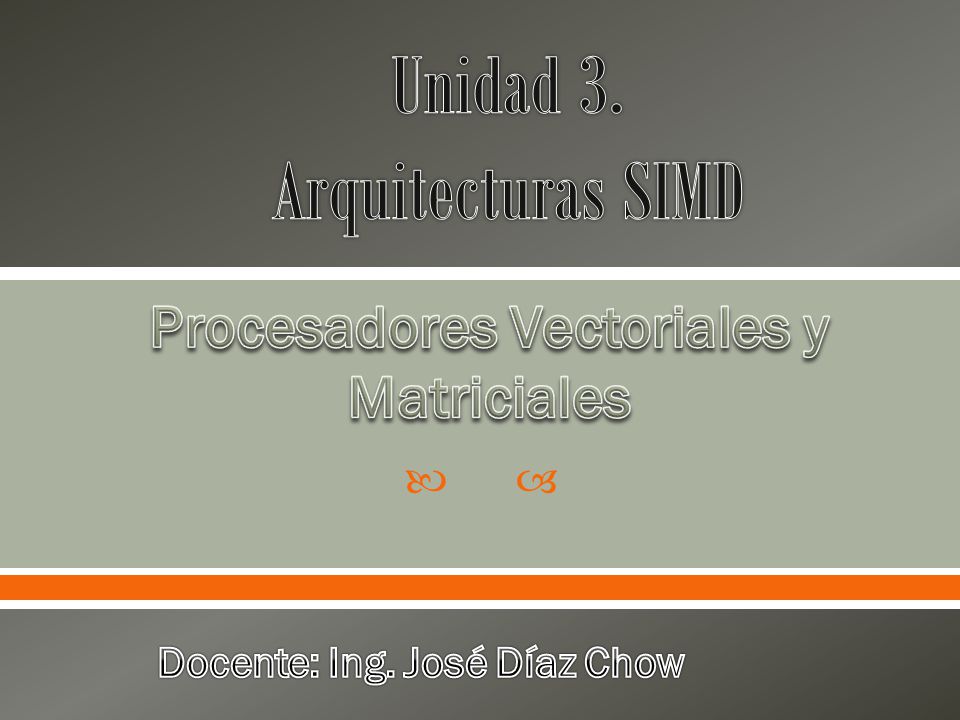

1 Unidad 3. Arquitecturas SIMD
Procesadores Vectoriales y Matriciales Docente: Ing. José Díaz Chow

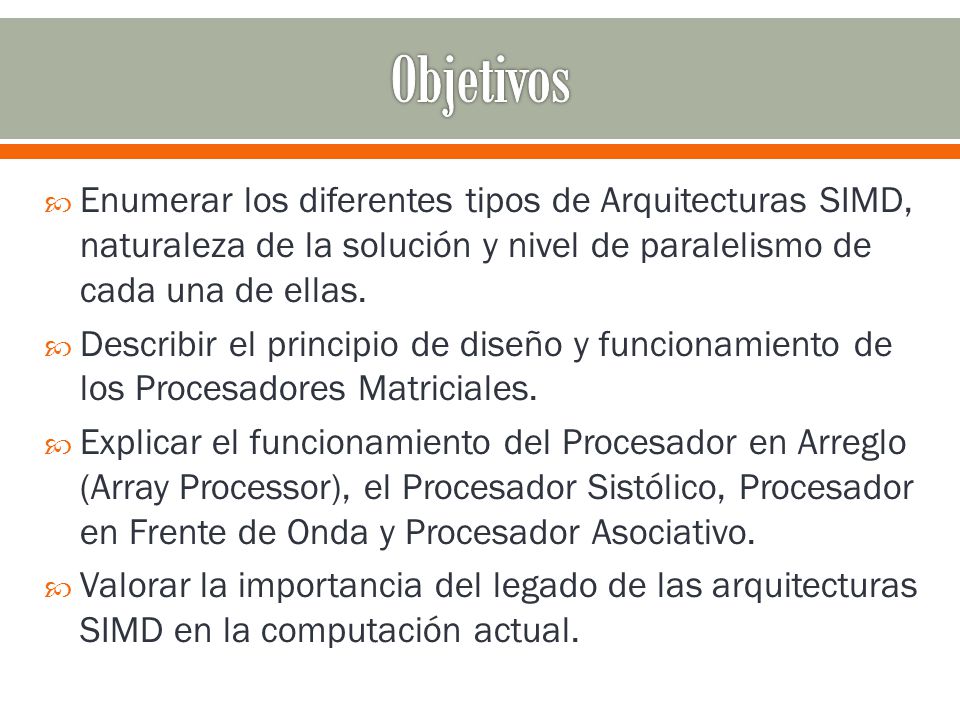

2 Objetivos Enumerar los diferentes tipos de Arquitecturas SIMD, naturaleza de la solución y nivel de paralelismo de cada una de ellas. Describir el principio de diseño y funcionamiento de los Procesadores Matriciales. Explicar el funcionamiento del Procesador en Arreglo (Array Processor), el Procesador Sistólico, Procesador en Frente de Onda y Procesador Asociativo. Valorar la importancia del legado de las arquitecturas SIMD en la computación actual.

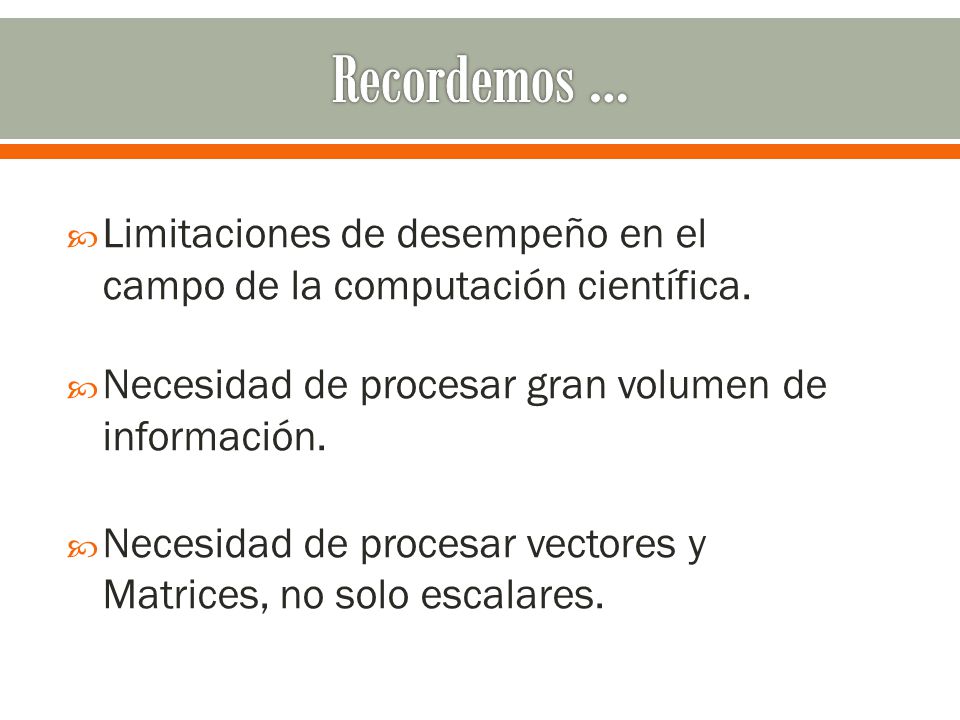

3 Recordemos … Limitaciones de desempeño en el campo de la computación científica. Necesidad de procesar gran volumen de información. Necesidad de procesar vectores y Matrices, no solo escalares.

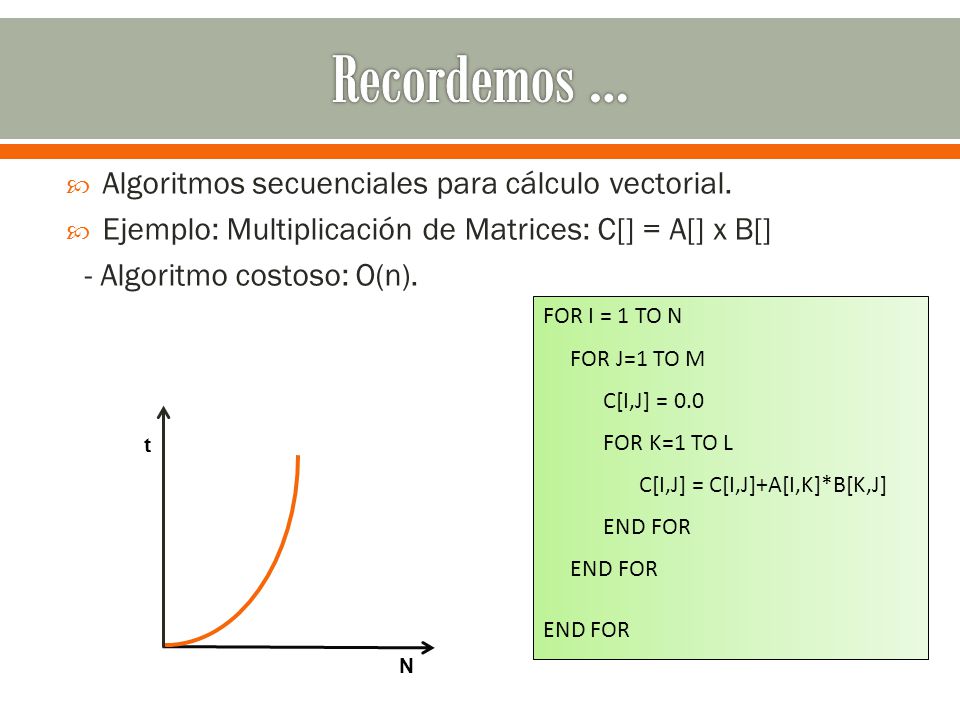

4 Recordemos … Algoritmos secuenciales para cálculo vectorial.
Ejemplo: Multiplicación de Matrices: C[] = A[] x B[] - Algoritmo costoso: O(n). FOR I = 1 TO N FOR J=1 TO M C[I,J] = 0.0 FOR K=1 TO L C[I,J] = C[I,J]+A[I,K]*B[K,J] END FOR t N

5 Arquitecturas SIMD Procesadores Vectoriales Procesadores Matriciales
Arquitecturas Memoria a Memoria Arquitecturas Registro a Registro Procesadores Matriciales Array Processor Systolic Processors Associative Processors Wavefront Processors

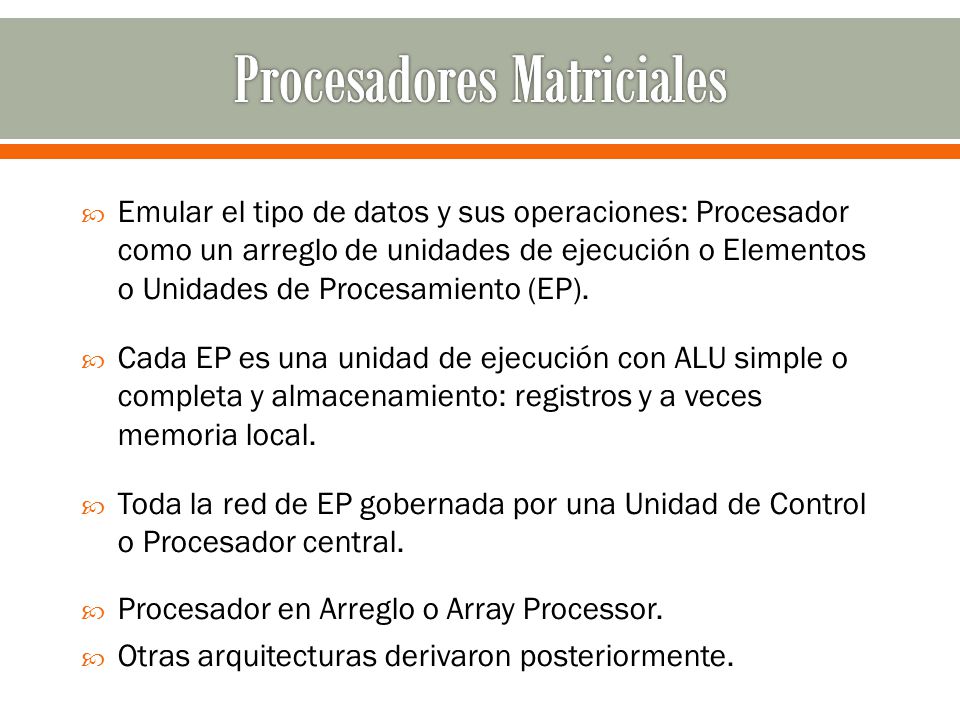

6 Procesadores Matriciales
Emular el tipo de datos y sus operaciones: Procesador como un arreglo de unidades de ejecución o Elementos o Unidades de Procesamiento (EP). Cada EP es una unidad de ejecución con ALU simple o completa y almacenamiento: registros y a veces memoria local. Toda la red de EP gobernada por una Unidad de Control o Procesador central. Procesador en Arreglo o Array Processor. Otras arquitecturas derivaron posteriormente.

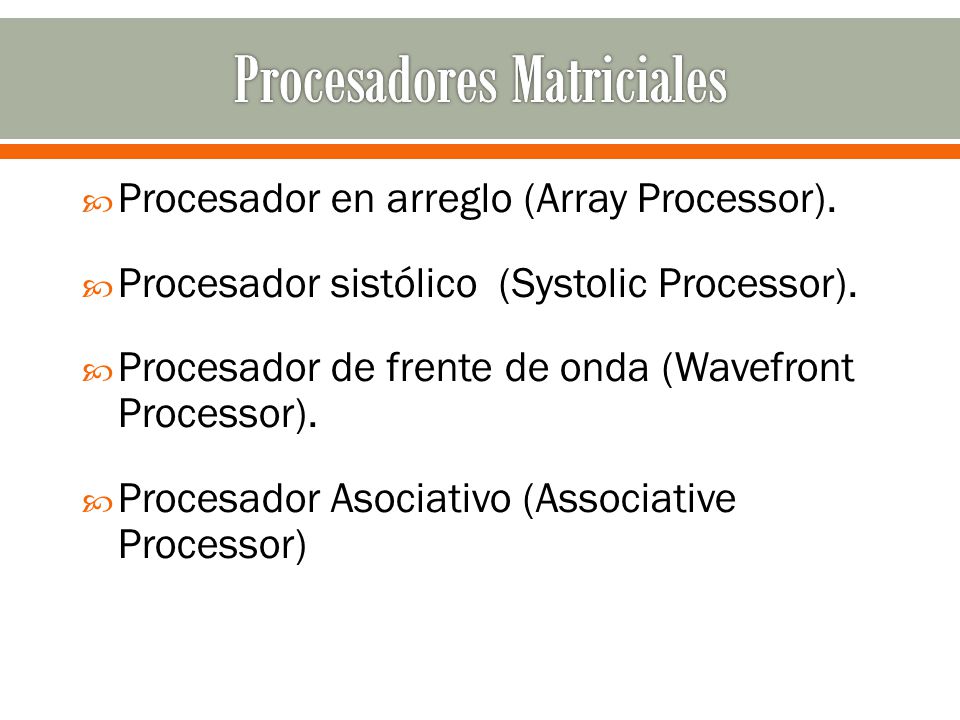

7 Procesadores Matriciales
Procesador en arreglo (Array Processor). Procesador sistólico (Systolic Processor). Procesador de frente de onda (Wavefront Processor). Procesador Asociativo (Associative Processor)

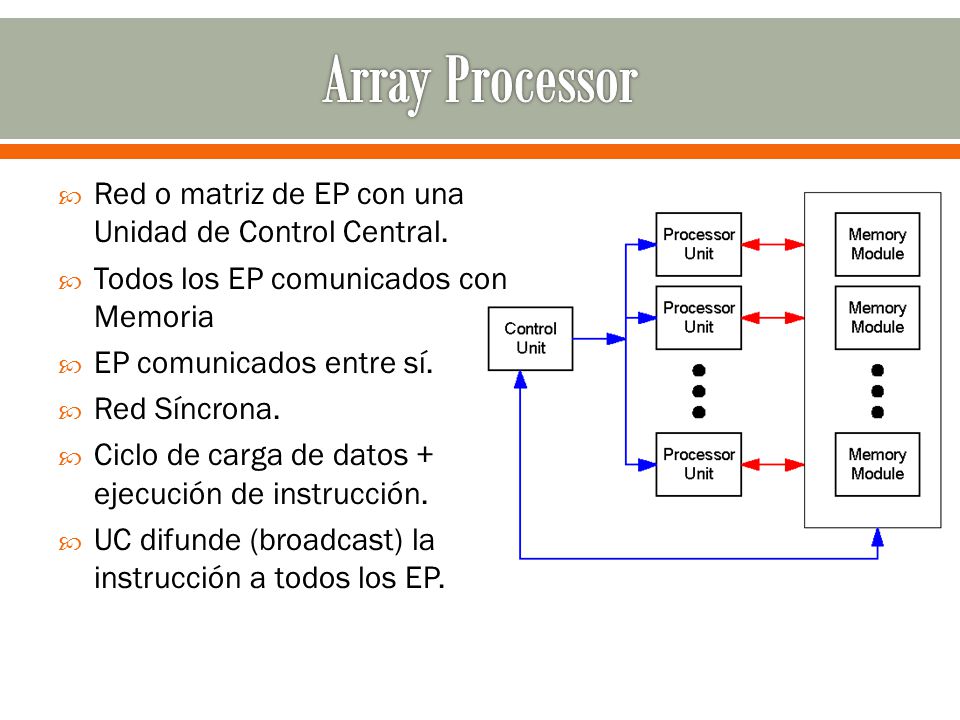

8 Array Processor Red o matriz de EP con una Unidad de Control Central.
Todos los EP comunicados con Memoria EP comunicados entre sí. Red Síncrona. Ciclo de carga de datos + ejecución de instrucción. UC difunde (broadcast) la instrucción a todos los EP.

9 Array Processor Memoria común accedida por los EP o red de módulos de memoria de EP coordinada por control. Los EPs pueden Habilitarse o deshabilitarse (enmascararse) desde la UC. Enmascaramiento: limitar estructura y configurar operaciones. Bus de Control UC Modo Bus Común EP EP EP Routing PMEM PMEM PMEM Enrutamiento entre diferentes EP para comunicar resultados parciales en esquemas de ejecución.

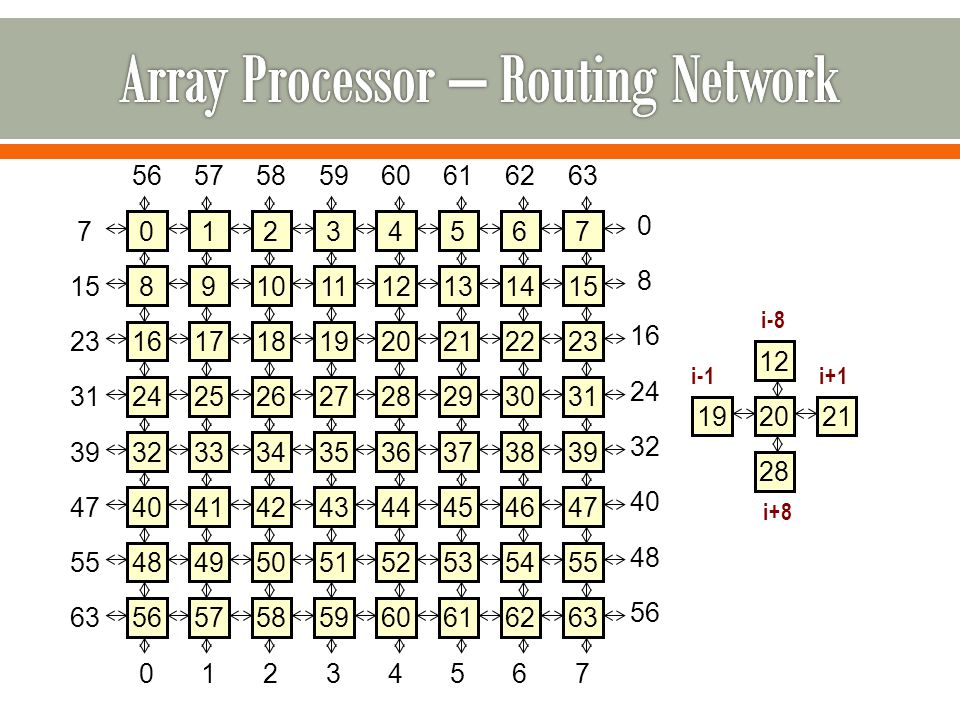

10 Array Processor – Routing Network
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 i-8 12 i-1 i+1 19 20 21 28 i+8

11 Systolic Array Processors
Concepto introducido por Kung y colegas (Carnegie-Mellon) Sistólico porque la memoria funciona como el corazón, inyectando datos al arreglo en cada pulso de reloj Consigue mejoras de procesamiento sin necesidad de incrementar el ancho de banda de la memoria

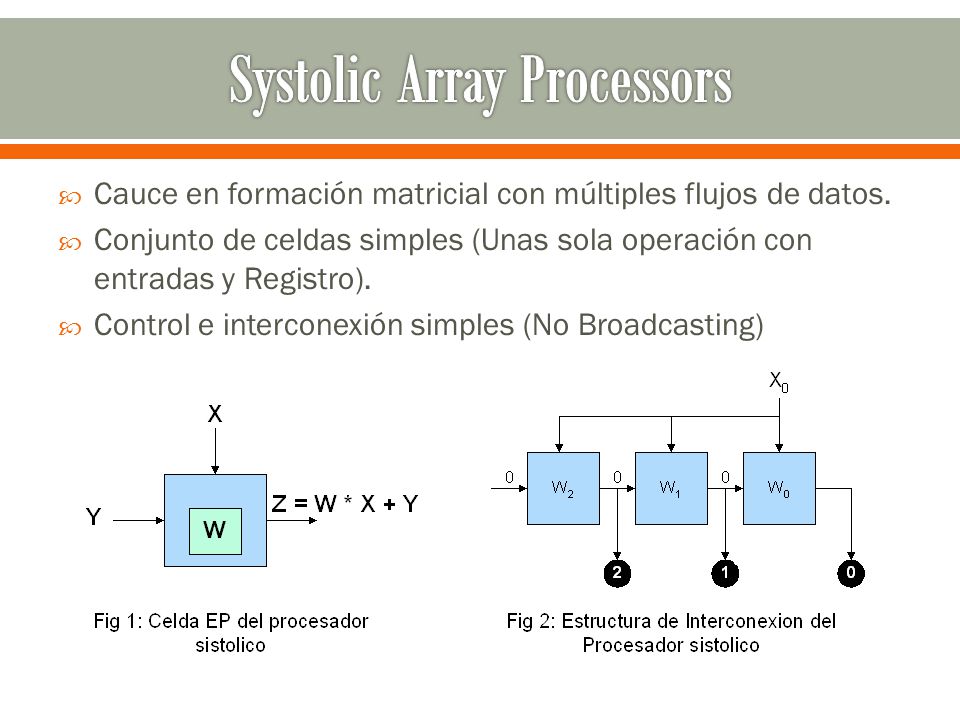

12 Systolic Array Processors
Cauce en formación matricial con múltiples flujos de datos. Conjunto de celdas simples (Unas sola operación con entradas y Registro). Control e interconexión simples (No Broadcasting)

13 Systolic Array Processors
Datos fluyen de forma encauzada, estructurada y son accesibles sólo en las fronteras. Interconexión en matriz o árbol.

14 Systolic Array Processors
Empleado para Aritmética Matricial de alto nivel: Multiplicación Inversión de Matrices Descomposición L - U Fácil de expandir mediante VLSI debido a la simplicidad de diseño de la celda o EP. Desventaja: Limitado por la velocidad de memoria y/o Entrada Salida. Requiere aún gran ancho de banda pues la red es todavía síncrona. Memorias especializadas.

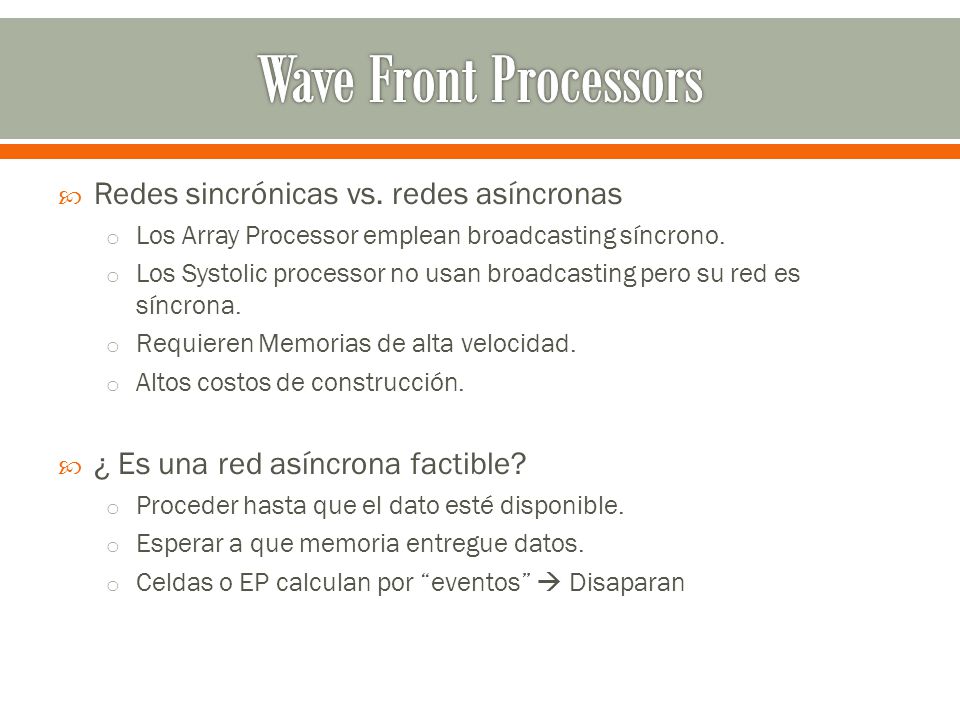

15 Wave Front Processors Redes sincrónicas vs. redes asíncronas
Los Array Processor emplean broadcasting síncrono. Los Systolic processor no usan broadcasting pero su red es síncrona. Requieren Memorias de alta velocidad. Altos costos de construcción. ¿ Es una red asíncrona factible? Proceder hasta que el dato esté disponible. Esperar a que memoria entregue datos. Celdas o EP calculan por “eventos”  Disaparan

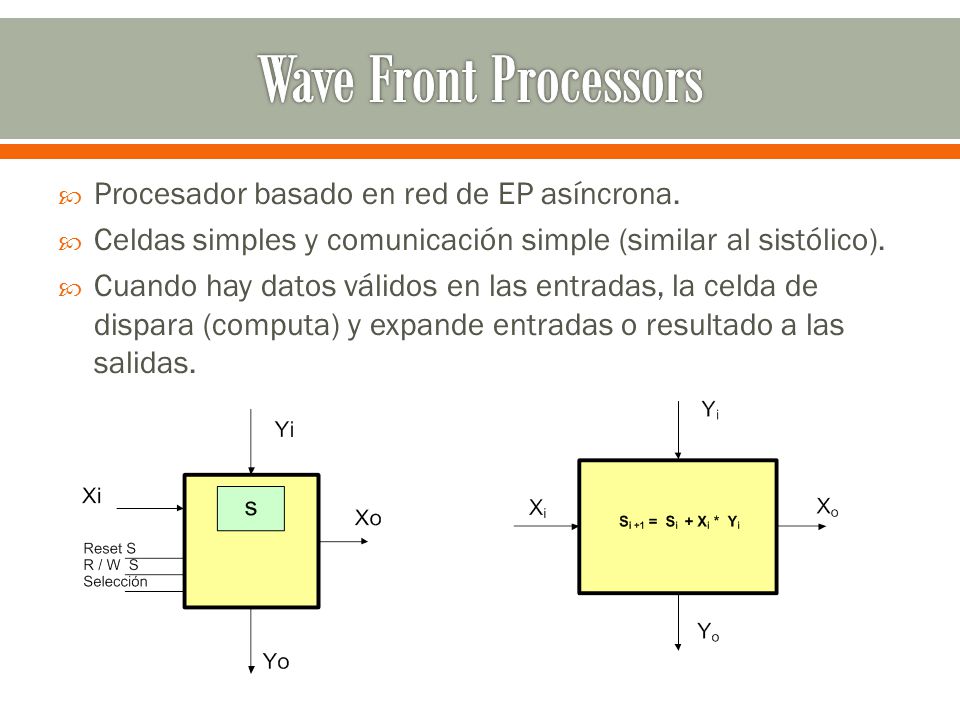

16 Wave Front Processors Procesador basado en red de EP asíncrona.
Celdas simples y comunicación simple (similar al sistólico). Cuando hay datos válidos en las entradas, la celda de dispara (computa) y expande entradas o resultado a las salidas.

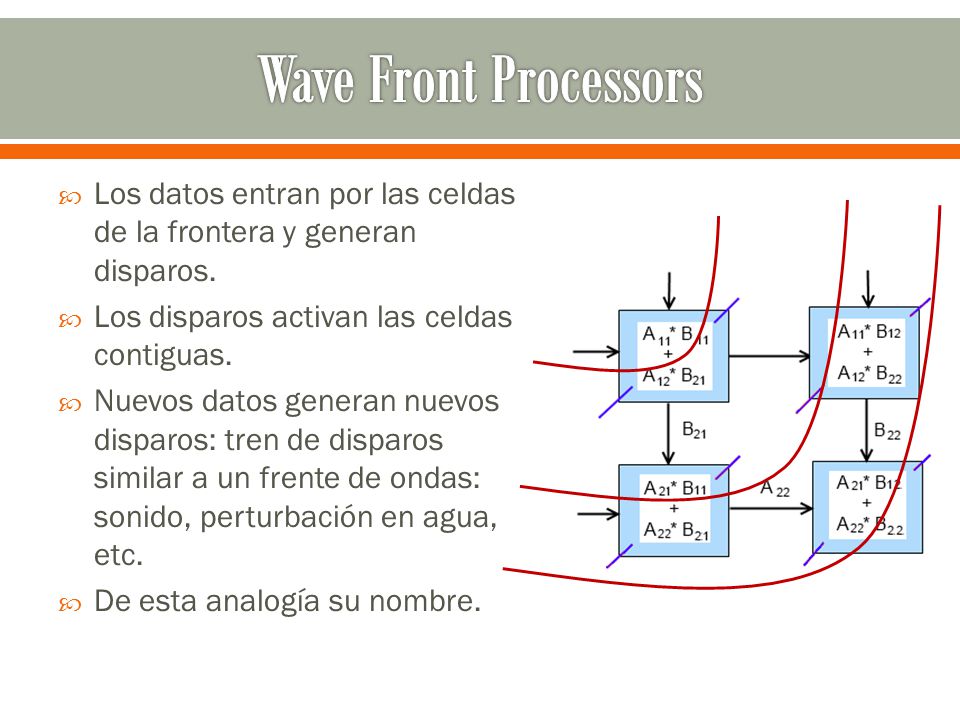

17 Wave Front Processors Los datos entran por las celdas de la frontera y generan disparos. Los disparos activan las celdas contiguas. Nuevos datos generan nuevos disparos: tren de disparos similar a un frente de ondas: sonido, perturbación en agua, etc. De esta analogía su nombre.

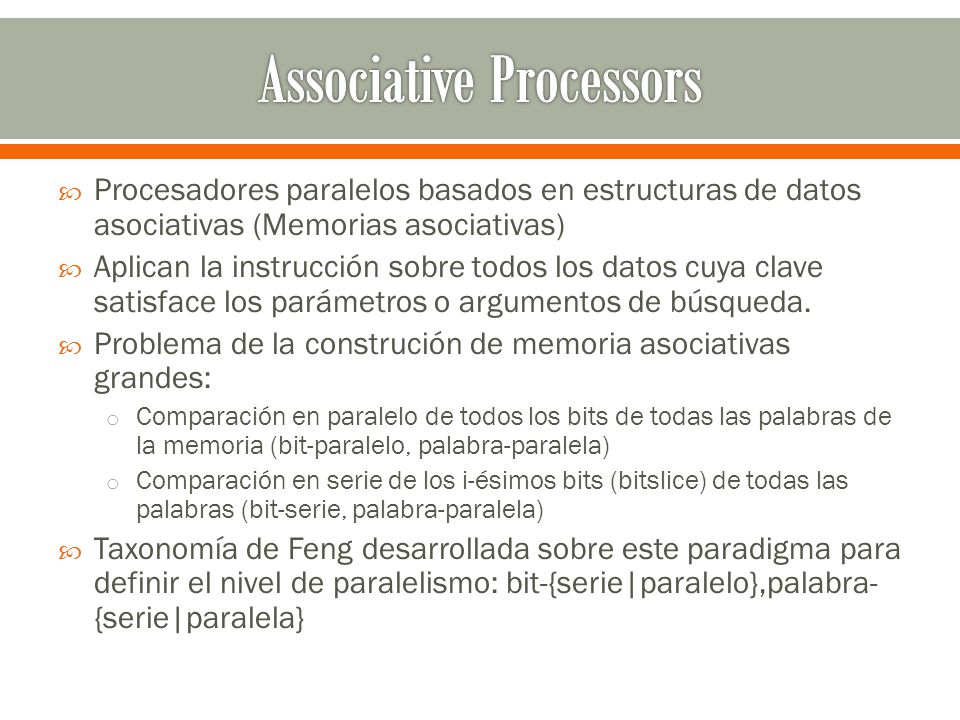

18 Associative Processors
Procesadores paralelos basados en estructuras de datos asociativas (Memorias asociativas) Aplican la instrucción sobre todos los datos cuya clave satisface los parámetros o argumentos de búsqueda. Problema de la construción de memoria asociativas grandes: Comparación en paralelo de todos los bits de todas las palabras de la memoria (bit-paralelo, palabra-paralela) Comparación en serie de los i-ésimos bits (bitslice) de todas las palabras (bit-serie, palabra-paralela) Taxonomía de Feng desarrollada sobre este paradigma para definir el nivel de paralelismo: bit-{serie|paralelo},palabra-{serie|paralela}

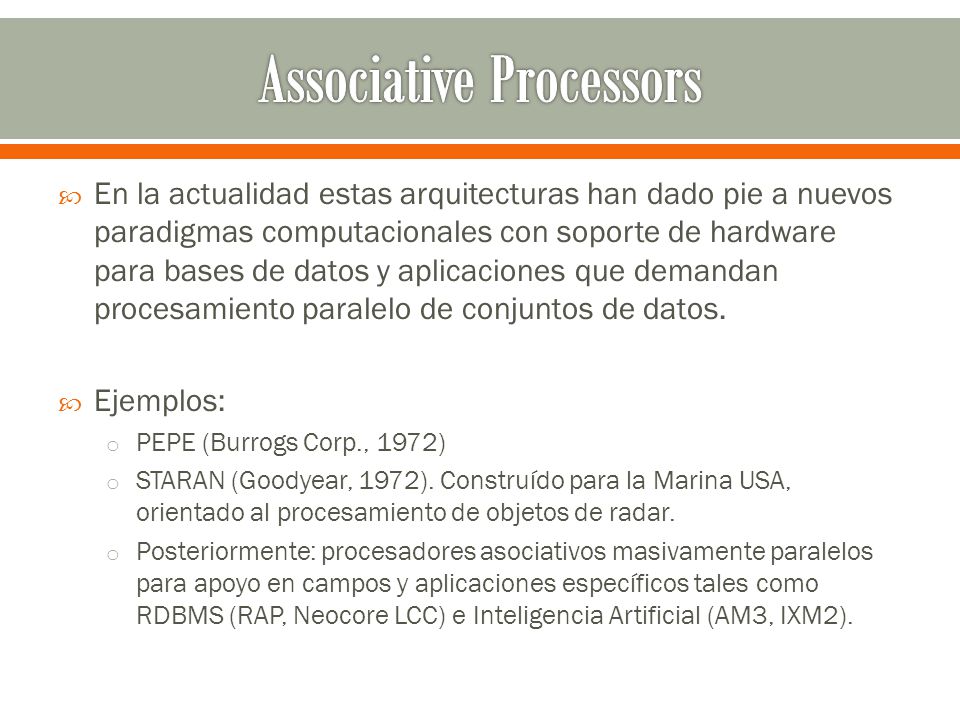

19 Associative Processors
En la actualidad estas arquitecturas han dado pie a nuevos paradigmas computacionales con soporte de hardware para bases de datos y aplicaciones que demandan procesamiento paralelo de conjuntos de datos. Ejemplos: PEPE (Burrogs Corp., 1972) STARAN (Goodyear, 1972). Construído para la Marina USA, orientado al procesamiento de objetos de radar. Posteriormente: procesadores asociativos masivamente paralelos para apoyo en campos y aplicaciones específicos tales como RDBMS (RAP, Neocore LCC) e Inteligencia Artificial (AM3, IXM2).

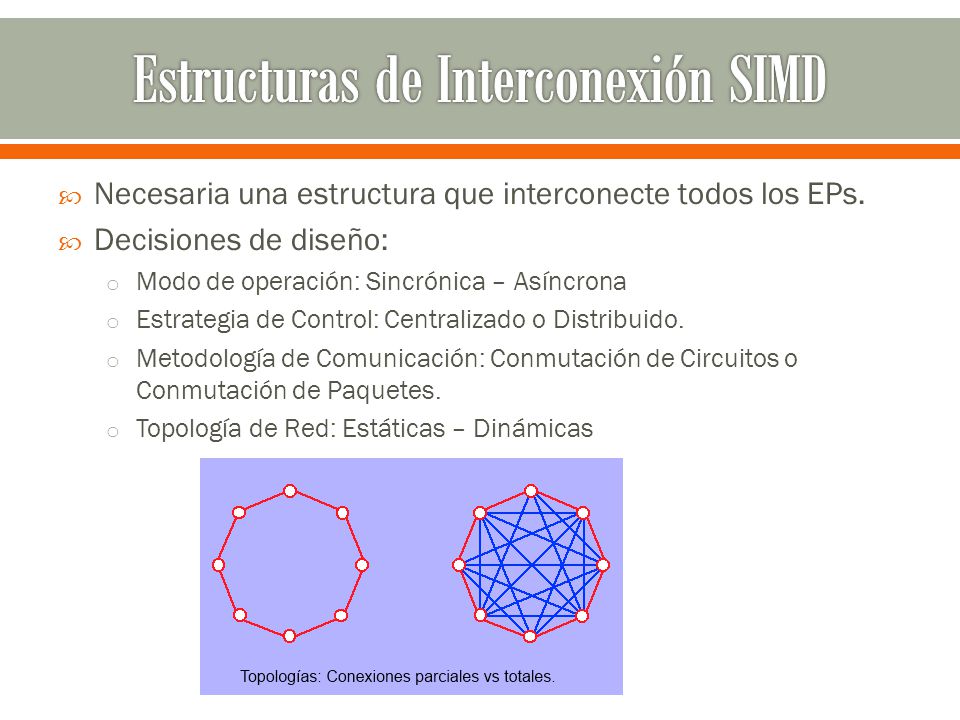

20 Estructuras de Interconexión SIMD
Necesaria una estructura que interconecte todos los EPs. Decisiones de diseño: Modo de operación: Sincrónica – Asíncrona Estrategia de Control: Centralizado o Distribuido. Metodología de Comunicación: Conmutación de Circuitos o Conmutación de Paquetes. Topología de Red: Estáticas – Dinámicas

21 Algoritmos SIMD Son más complejos pero con mejor rendimiento.
Reproducen el comportamiento natural de la operación. Ganancia significativa sobre homólogo secuencial. Ejemplos: Multiplicación de matrices. Secuencial es O(n3) Con VP O(n2) Carga de vectores, barrer filas por columnas. Con Array Processor basado en hipercubos: O(n log2 n)

22 Legado de las arquitecturas SIMD
Procesamiento de multimedia presenta mismos requerimientos de procesamiento en flujo continuo. Principios y técnicas aplicadas son apropiadas para el procesamiento de streams de multimedia. Extensiones multimedia en procesadores actuales las emplean: Intel’s MMX AMD’s 3DNow! Intel’s SSE

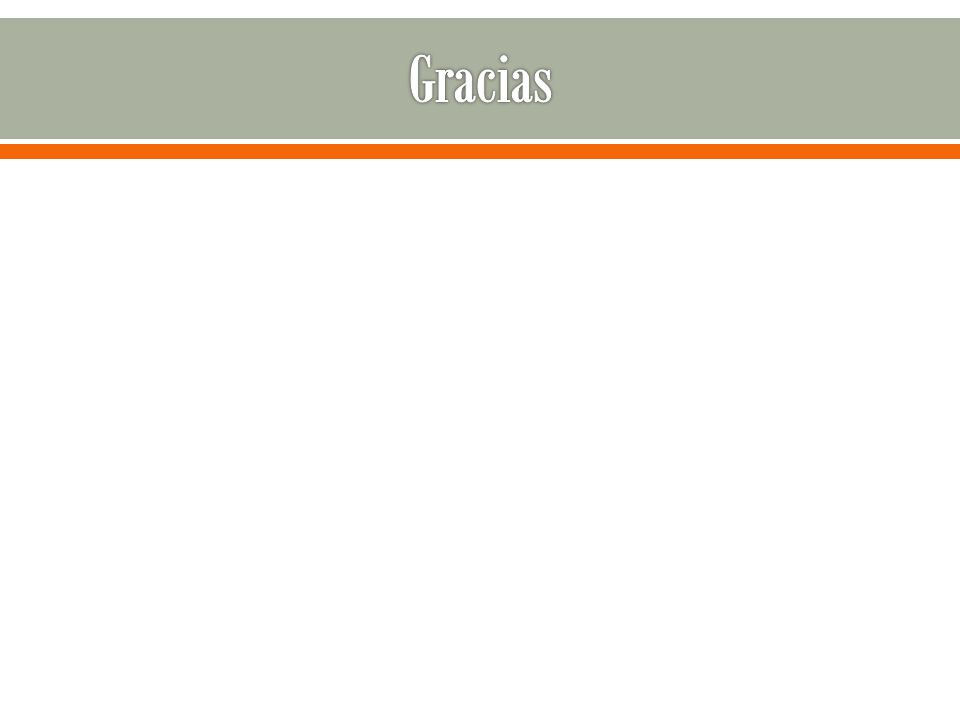

23 Gracias
