1 SISTEMAS FOTOVOLTAICOS
RUBÉN MUNGUÍA SISTEMAS FOTOVOLTAICOS

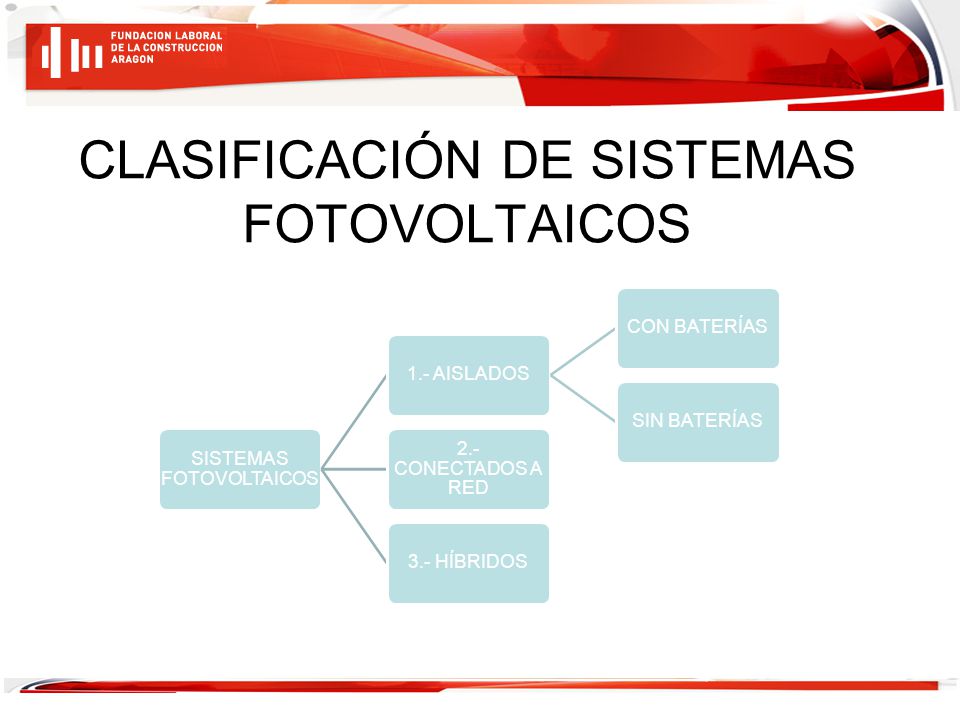

2 CLASIFICACIÓN DE SISTEMAS FOTOVOLTAICOS
1.- AISLADOS CON BATERÍAS SIN BATERÍAS 2.- CONECTADOS A RED 3.- HÍBRIDOS

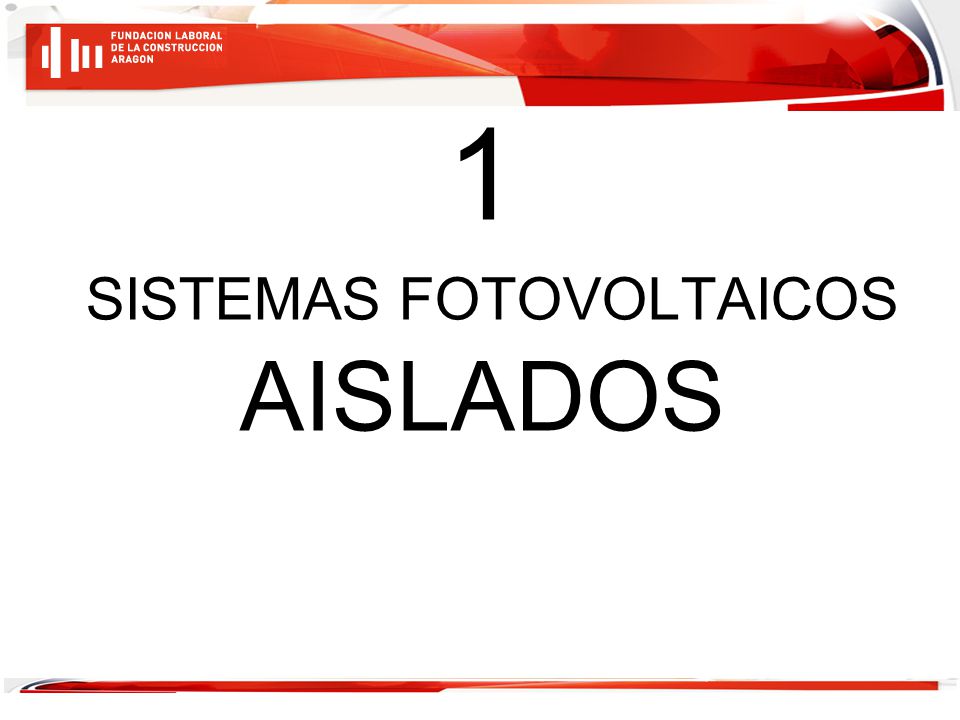

3 1 SISTEMAS FOTOVOLTAICOS AISLADOS

4 1.1 TIPOS DE SISTEMAS: Directamente conectados a una carga.
Con regulador de carga y batería. Con regulador de carga, batería e inversor.

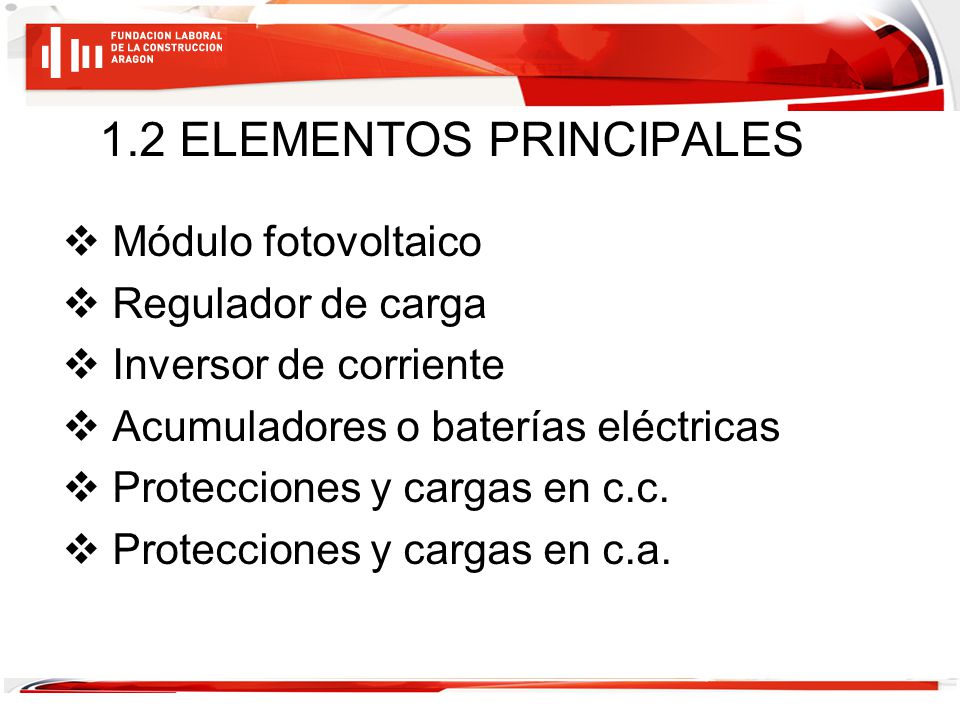

5 1.2 ELEMENTOS PRINCIPALES
Módulo fotovoltaico Regulador de carga Inversor de corriente Acumuladores o baterías eléctricas Protecciones y cargas en c.c. Protecciones y cargas en c.a.

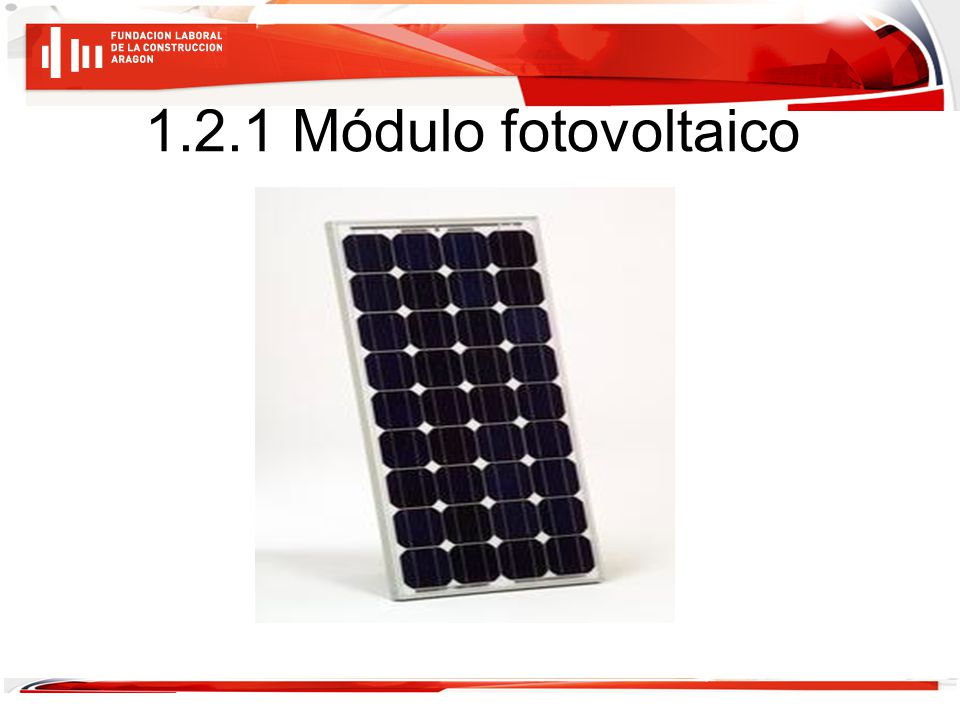

6 1.2.1 Módulo fotovoltaico

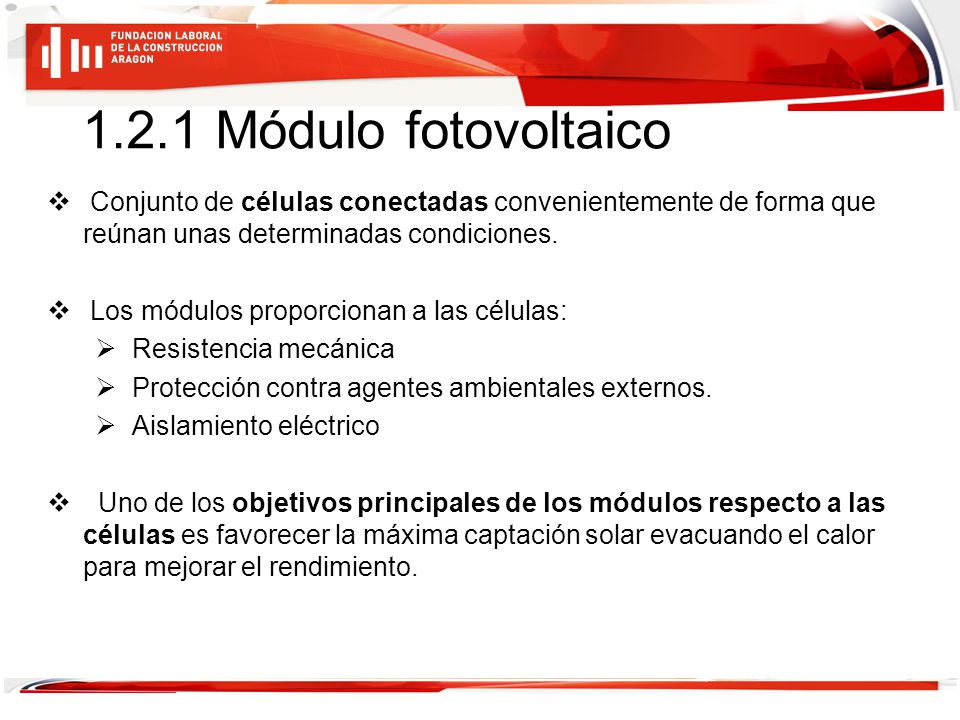

7 1.2.1 Módulo fotovoltaico Conjunto de células conectadas convenientemente de forma que reúnan unas determinadas condiciones. Los módulos proporcionan a las células: Resistencia mecánica Protección contra agentes ambientales externos. Aislamiento eléctrico Uno de los objetivos principales de los módulos respecto a las células es favorecer la máxima captación solar evacuando el calor para mejorar el rendimiento.

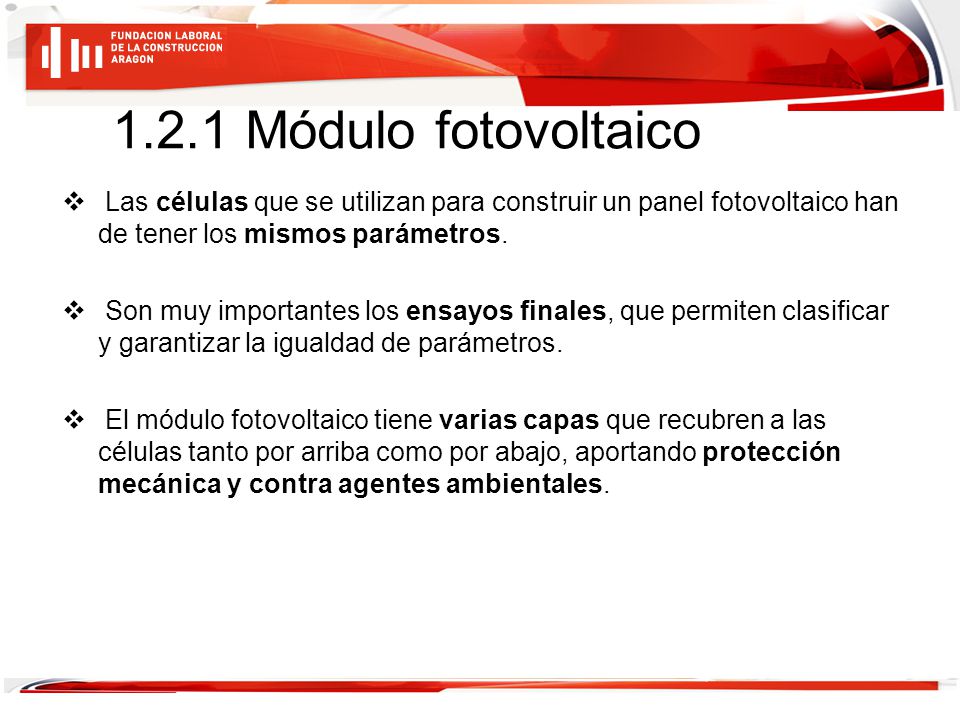

8 1.2.1 Módulo fotovoltaico Las células que se utilizan para construir un panel fotovoltaico han de tener los mismos parámetros. Son muy importantes los ensayos finales, que permiten clasificar y garantizar la igualdad de parámetros. El módulo fotovoltaico tiene varias capas que recubren a las células tanto por arriba como por abajo, aportando protección mecánica y contra agentes ambientales.

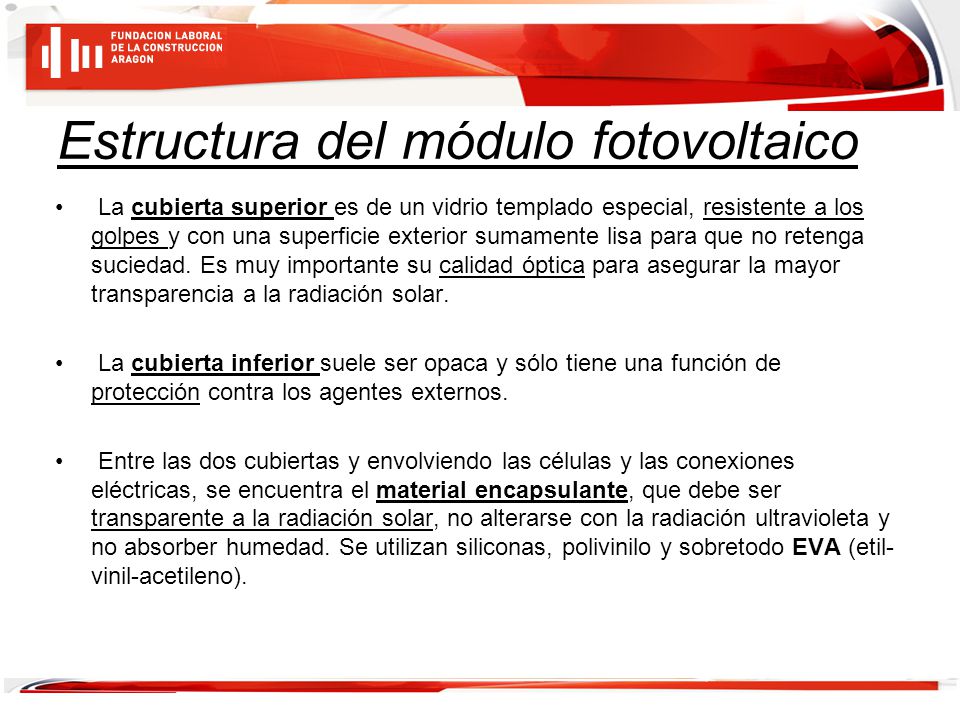

9 Estructura del módulo fotovoltaico
La cubierta superior es de un vidrio templado especial, resistente a los golpes y con una superficie exterior sumamente lisa para que no retenga suciedad. Es muy importante su calidad óptica para asegurar la mayor transparencia a la radiación solar. La cubierta inferior suele ser opaca y sólo tiene una función de protección contra los agentes externos. Entre las dos cubiertas y envolviendo las células y las conexiones eléctricas, se encuentra el material encapsulante, que debe ser transparente a la radiación solar, no alterarse con la radiación ultravioleta y no absorber humedad. Se utilizan siliconas, polivinilo y sobretodo EVA (etil-vinil-acetileno).

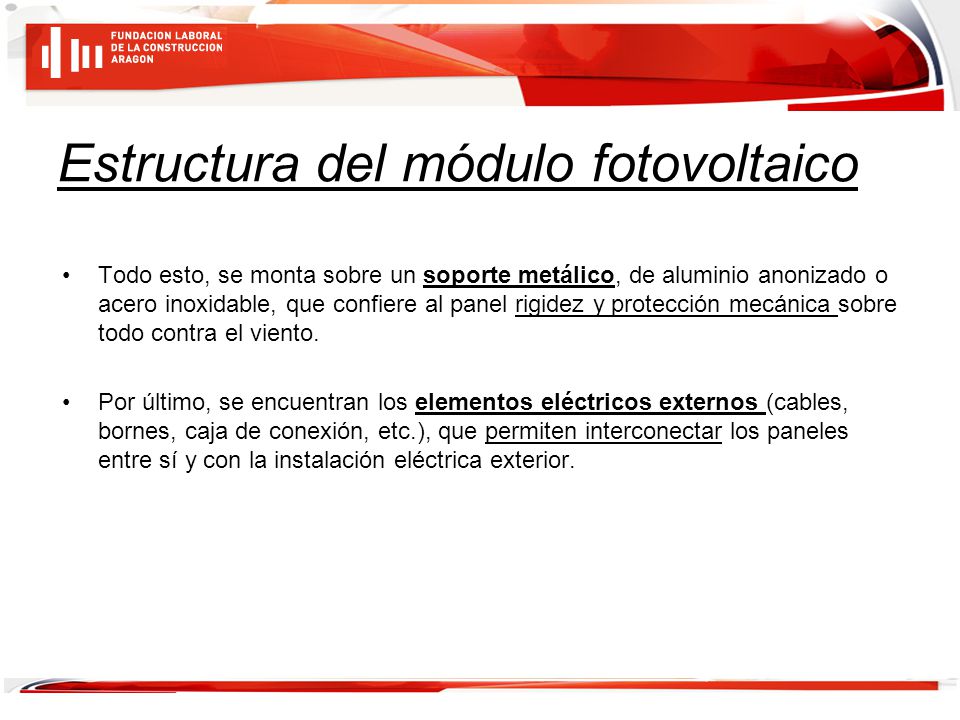

10 Estructura del módulo fotovoltaico
Todo esto, se monta sobre un soporte metálico, de aluminio anonizado o acero inoxidable, que confiere al panel rigidez y protección mecánica sobre todo contra el viento. Por último, se encuentran los elementos eléctricos externos (cables, bornes, caja de conexión, etc.), que permiten interconectar los paneles entre sí y con la instalación eléctrica exterior.

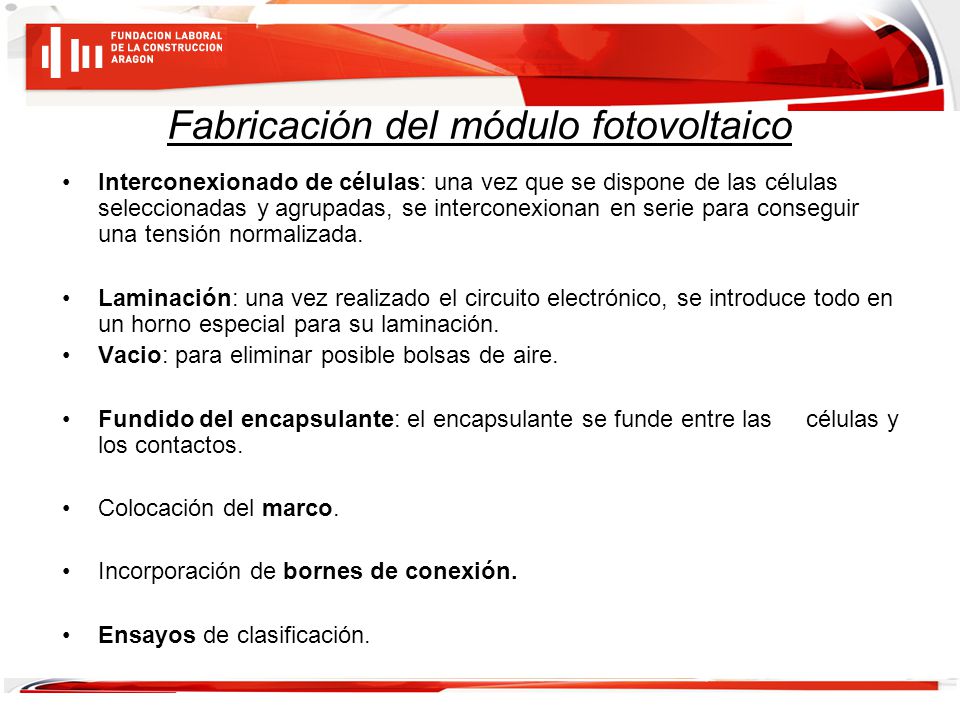

11 Fabricación del módulo fotovoltaico
Interconexionado de células: una vez que se dispone de las células seleccionadas y agrupadas, se interconexionan en serie para conseguir una tensión normalizada. Laminación: una vez realizado el circuito electrónico, se introduce todo en un horno especial para su laminación. Vacio: para eliminar posible bolsas de aire. Fundido del encapsulante: el encapsulante se funde entre las células y los contactos. Colocación del marco. Incorporación de bornes de conexión. Ensayos de clasificación.

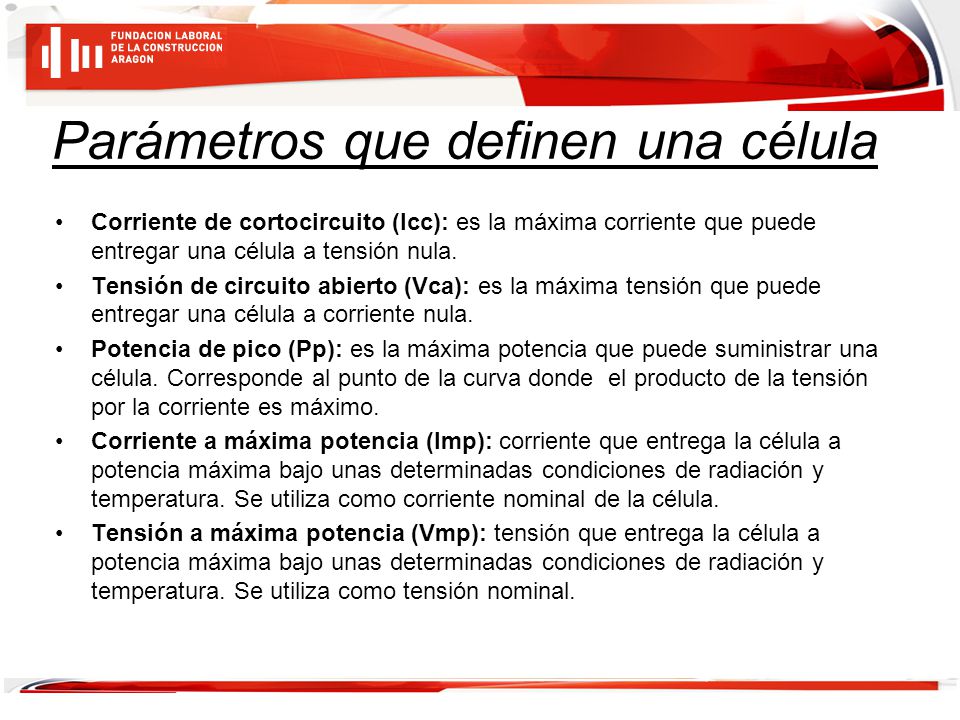

12 Parámetros que definen una célula
Corriente de cortocircuito (Icc): es la máxima corriente que puede entregar una célula a tensión nula. Tensión de circuito abierto (Vca): es la máxima tensión que puede entregar una célula a corriente nula. Potencia de pico (Pp): es la máxima potencia que puede suministrar una célula. Corresponde al punto de la curva donde el producto de la tensión por la corriente es máximo. Corriente a máxima potencia (Imp): corriente que entrega la célula a potencia máxima bajo unas determinadas condiciones de radiación y temperatura. Se utiliza como corriente nominal de la célula. Tensión a máxima potencia (Vmp): tensión que entrega la célula a potencia máxima bajo unas determinadas condiciones de radiación y temperatura. Se utiliza como tensión nominal.

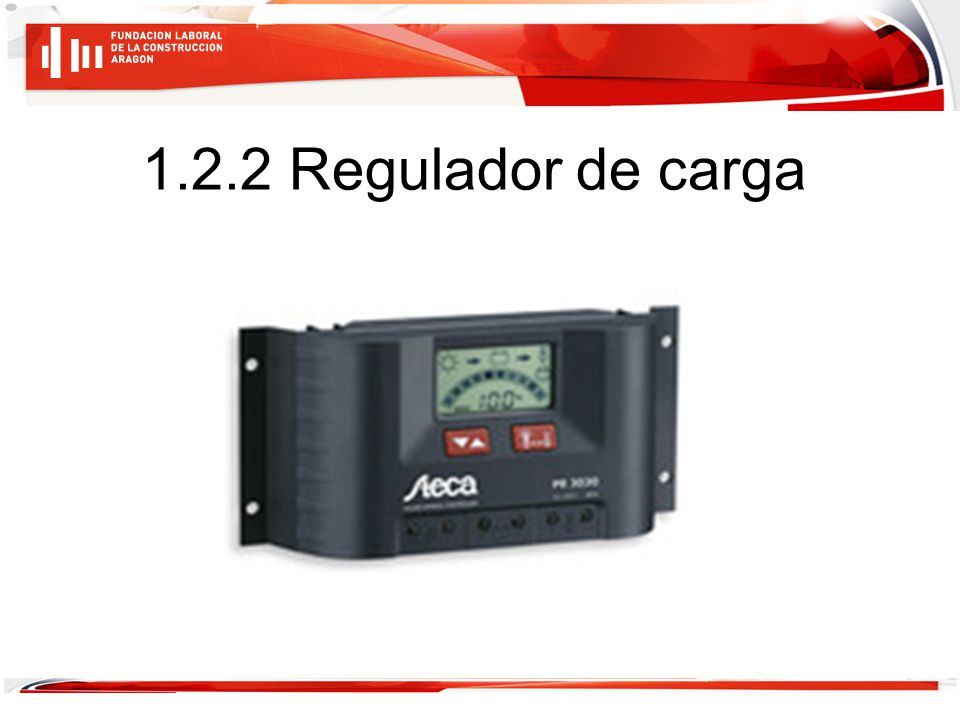

13 1.2.2 Regulador de carga

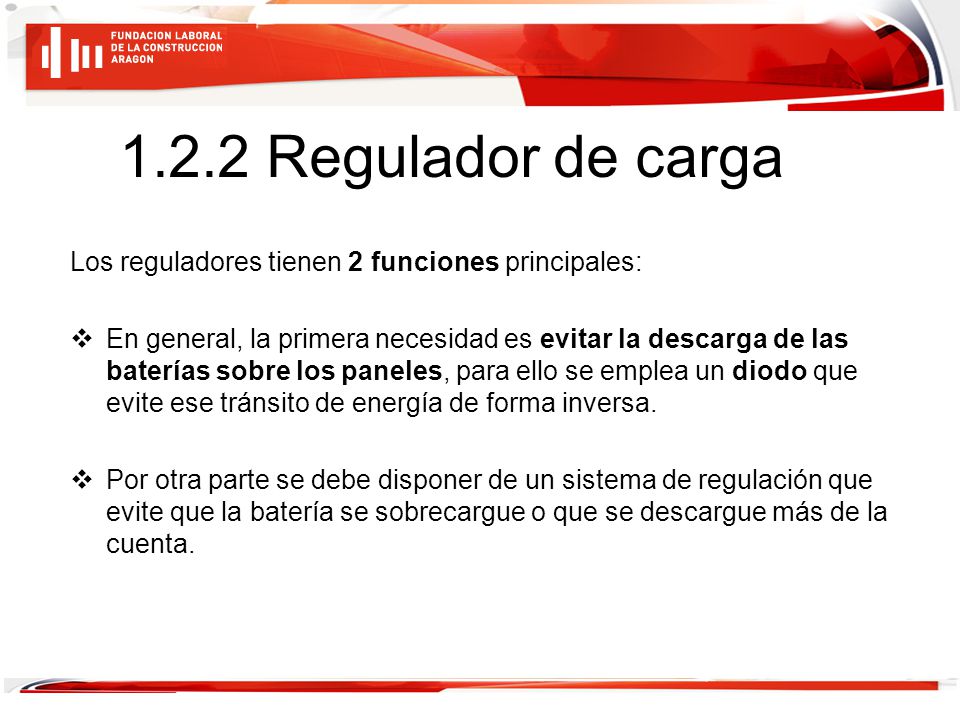

14 1.2.2 Regulador de carga Los reguladores tienen 2 funciones principales: En general, la primera necesidad es evitar la descarga de las baterías sobre los paneles, para ello se emplea un diodo que evite ese tránsito de energía de forma inversa. Por otra parte se debe disponer de un sistema de regulación que evite que la batería se sobrecargue o que se descargue más de la cuenta.

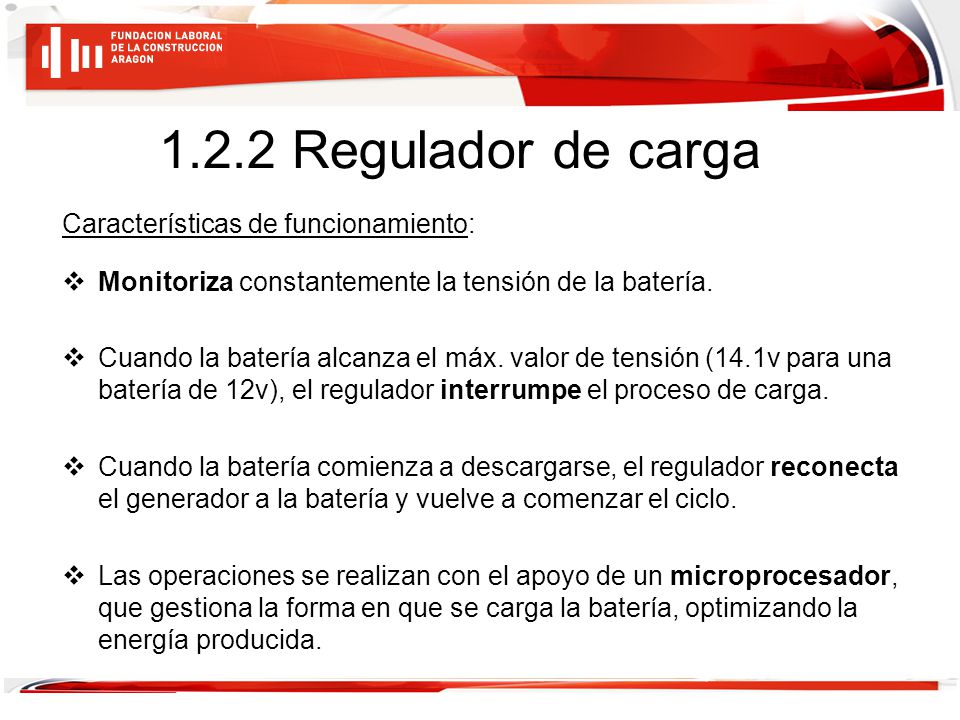

15 1.2.2 Regulador de carga Características de funcionamiento:
Monitoriza constantemente la tensión de la batería. Cuando la batería alcanza el máx. valor de tensión (14.1v para una batería de 12v), el regulador interrumpe el proceso de carga. Cuando la batería comienza a descargarse, el regulador reconecta el generador a la batería y vuelve a comenzar el ciclo. Las operaciones se realizan con el apoyo de un microprocesador, que gestiona la forma en que se carga la batería, optimizando la energía producida.

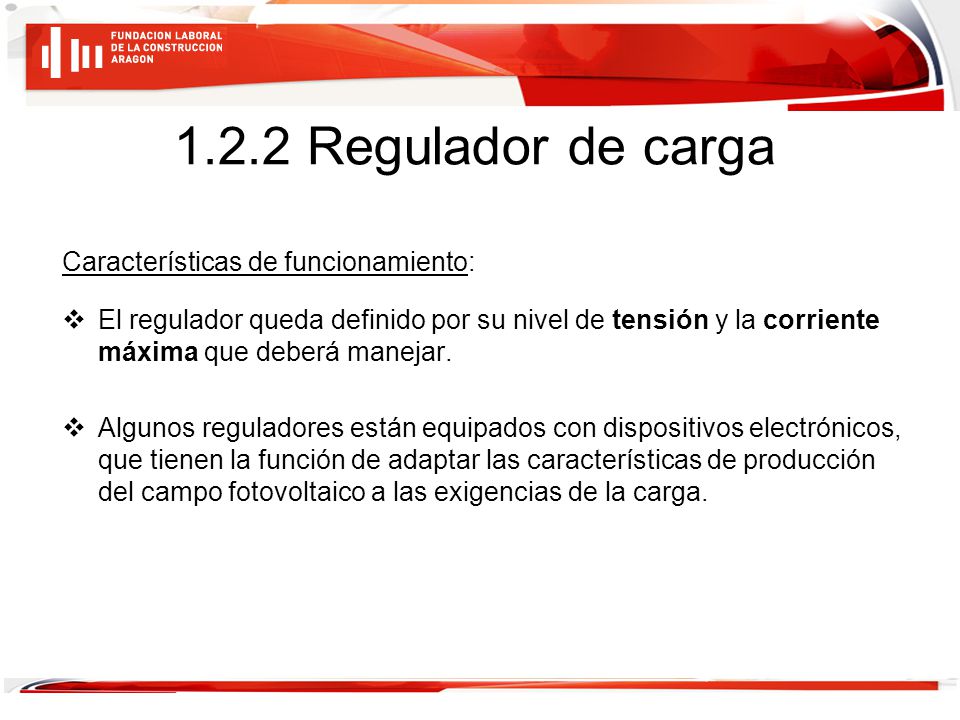

16 1.2.2 Regulador de carga Características de funcionamiento:
El regulador queda definido por su nivel de tensión y la corriente máxima que deberá manejar. Algunos reguladores están equipados con dispositivos electrónicos, que tienen la función de adaptar las características de producción del campo fotovoltaico a las exigencias de la carga.

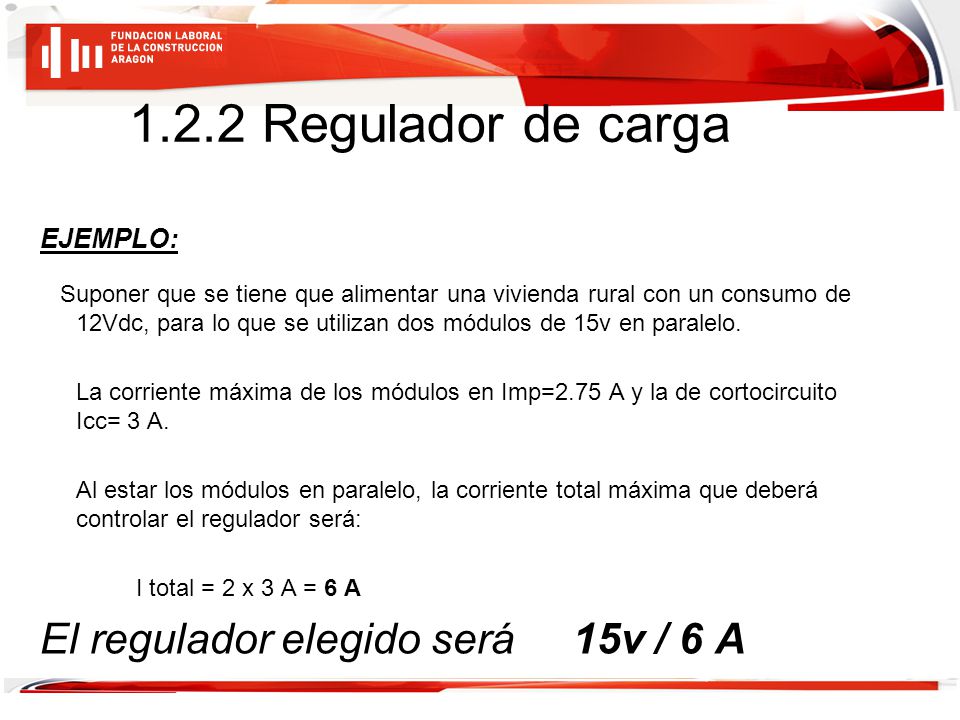

17 1.2.2 Regulador de carga El regulador elegido será 15v / 6 A EJEMPLO:
Suponer que se tiene que alimentar una vivienda rural con un consumo de 12Vdc, para lo que se utilizan dos módulos de 15v en paralelo. La corriente máxima de los módulos en Imp=2.75 A y la de cortocircuito Icc= 3 A. Al estar los módulos en paralelo, la corriente total máxima que deberá controlar el regulador será: I total = 2 x 3 A = 6 A El regulador elegido será v / 6 A

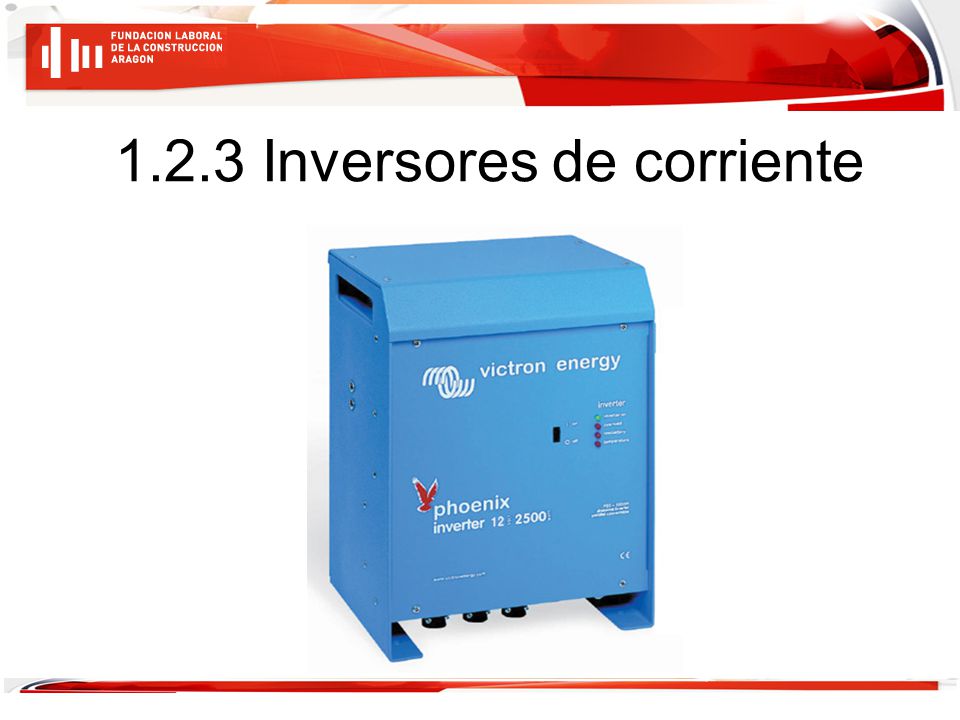

18 1.2.3 Inversores de corriente

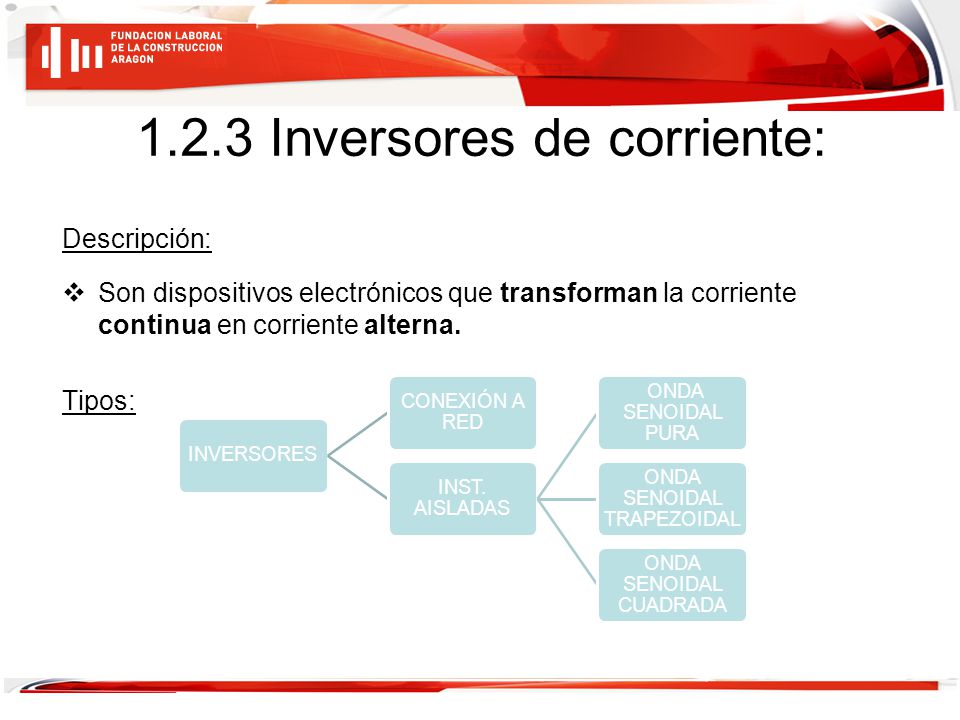

19 1.2.3 Inversores de corriente:
Descripción: Son dispositivos electrónicos que transforman la corriente continua en corriente alterna. Tipos: INVERSORES CONEXIÓN A RED INST. AISLADAS ONDA SENOIDAL PURA ONDA SENOIDAL TRAPEZOIDAL ONDA SENOIDAL CUADRADA

20 1.2.3 Inversores de corriente:
Inversores de conexión a red: Utilizan una fuente exterior (la red de distribución) para realizar la conmutación. La señal de salida del inversor sigue la tensión y frecuencia de la red a la que vierte la energía. Inversores para instalaciones aisladas: Tienen una conmutación forzada (autoconmutados), no necesitan la red porque ellos mismos fuerzan la conmutación. INVERSORES CONEXIÓN A RED INST. AISLADAS ONDA SENOIDAL PURA ONDA SENOIDAL TRAPEZOIDAL ONDA SENOIDAL CUADRADA

21 1.2.3 Inversores de corriente:
Principio de funcionamiento: Se basan en el empleo de dispositivos electrónicos que actúan a modo de interruptores permitiendo interrumpir las corrientes e invertir su polaridad. INVERSORES CONEXIÓN A RED INST. AISLADAS ONDA SENOIDAL PURA ONDA SENOIDAL TRAPEZOIDAL ONDA SENOIDAL CUADRADA

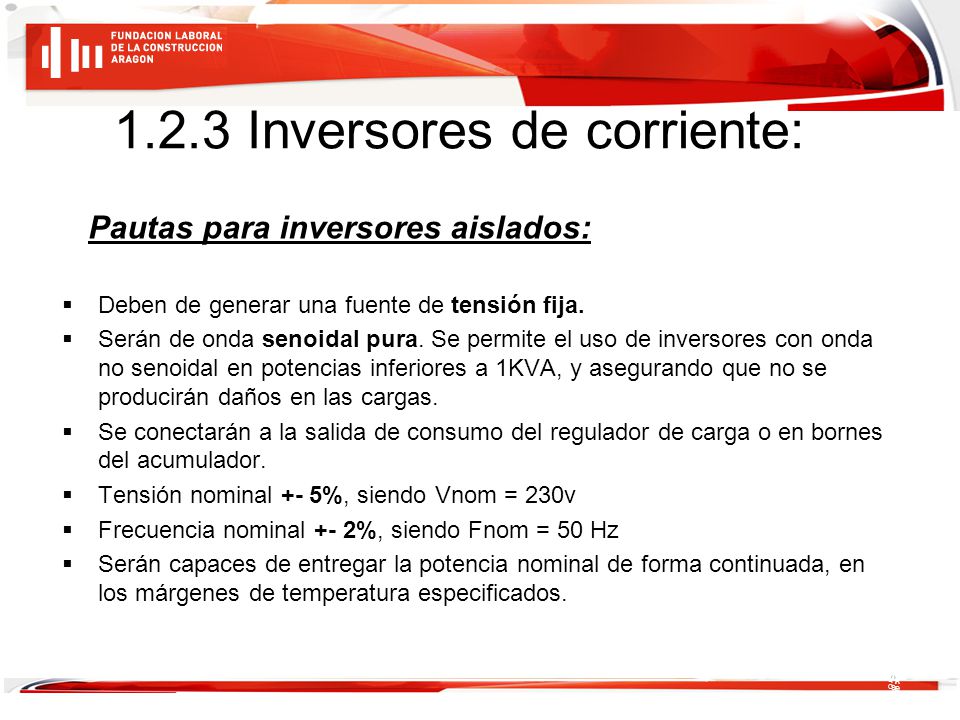

22 1.2.3 Inversores de corriente:
Pautas para inversores aislados: Deben de generar una fuente de tensión fija. Serán de onda senoidal pura. Se permite el uso de inversores con onda no senoidal en potencias inferiores a 1KVA, y asegurando que no se producirán daños en las cargas. Se conectarán a la salida de consumo del regulador de carga o en bornes del acumulador. Tensión nominal +- 5%, siendo Vnom = 230v Frecuencia nominal +- 2%, siendo Fnom = 50 Hz Serán capaces de entregar la potencia nominal de forma continuada, en los márgenes de temperatura especificados. INVERSORES CONEXIÓN A RED INST. AISLADAS ONDA SENOIDAL PURA ONDA SENOIDAL TRAPEZOIDAL ONDA SENOIDAL CUADRADA

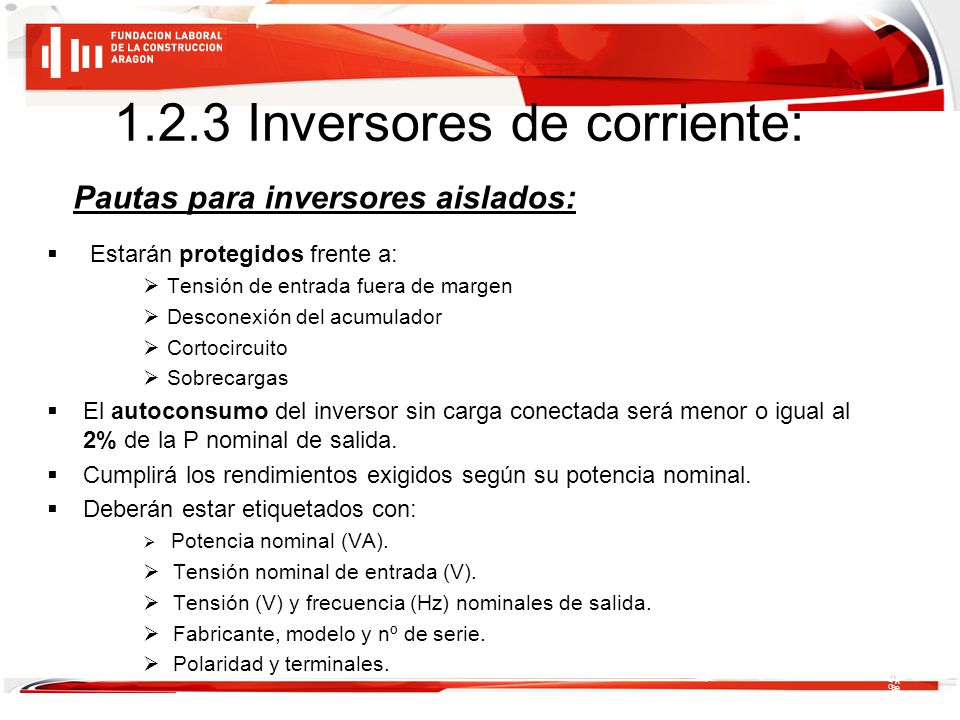

23 1.2.3 Inversores de corriente:
Pautas para inversores aislados: Estarán protegidos frente a: Tensión de entrada fuera de margen Desconexión del acumulador Cortocircuito Sobrecargas El autoconsumo del inversor sin carga conectada será menor o igual al 2% de la P nominal de salida. Cumplirá los rendimientos exigidos según su potencia nominal. Deberán estar etiquetados con: Potencia nominal (VA). Tensión nominal de entrada (V). Tensión (V) y frecuencia (Hz) nominales de salida. Fabricante, modelo y nº de serie. Polaridad y terminales. INVERSORES CONEXIÓN A RED INST. AISLADAS ONDA SENOIDAL PURA ONDA SENOIDAL TRAPEZOIDAL ONDA SENOIDAL CUADRADA

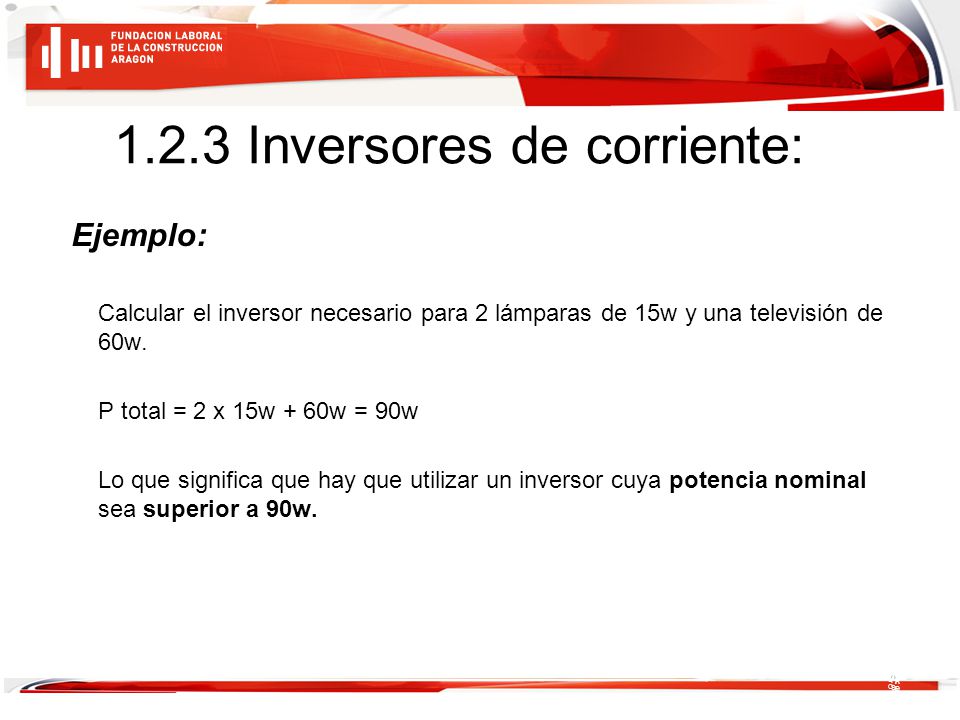

24 1.2.3 Inversores de corriente:
Ejemplo: Calcular el inversor necesario para 2 lámparas de 15w y una televisión de 60w. P total = 2 x 15w + 60w = 90w Lo que significa que hay que utilizar un inversor cuya potencia nominal sea superior a 90w. INVERSORES CONEXIÓN A RED INST. AISLADAS ONDA SENOIDAL PURA ONDA SENOIDAL TRAPEZOIDAL ONDA SENOIDAL CUADRADA

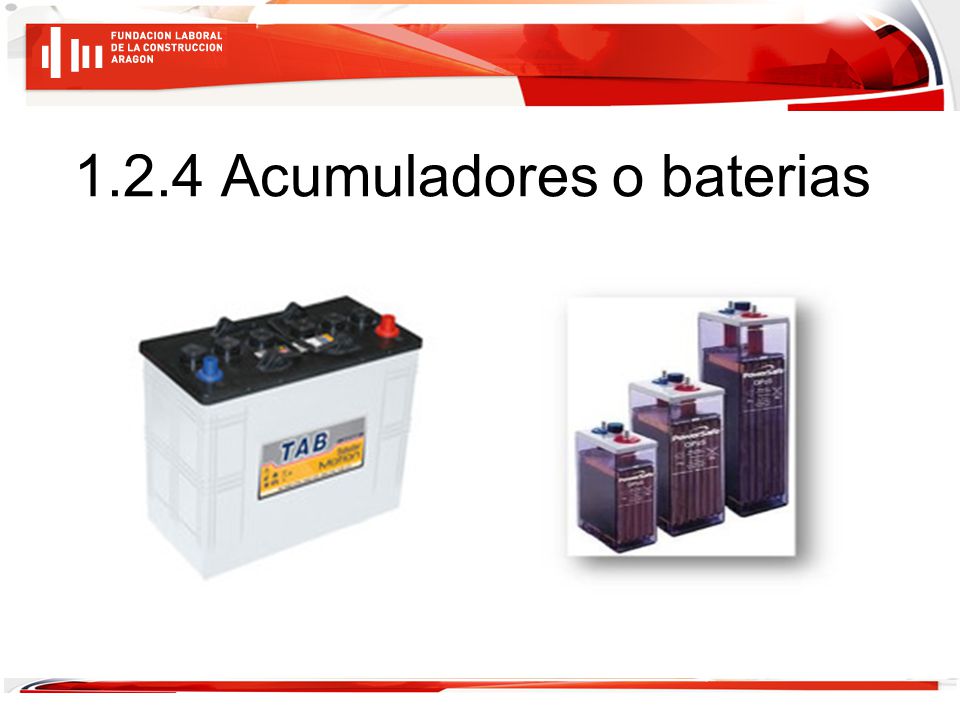

25 1.2.4 Acumuladores o baterias

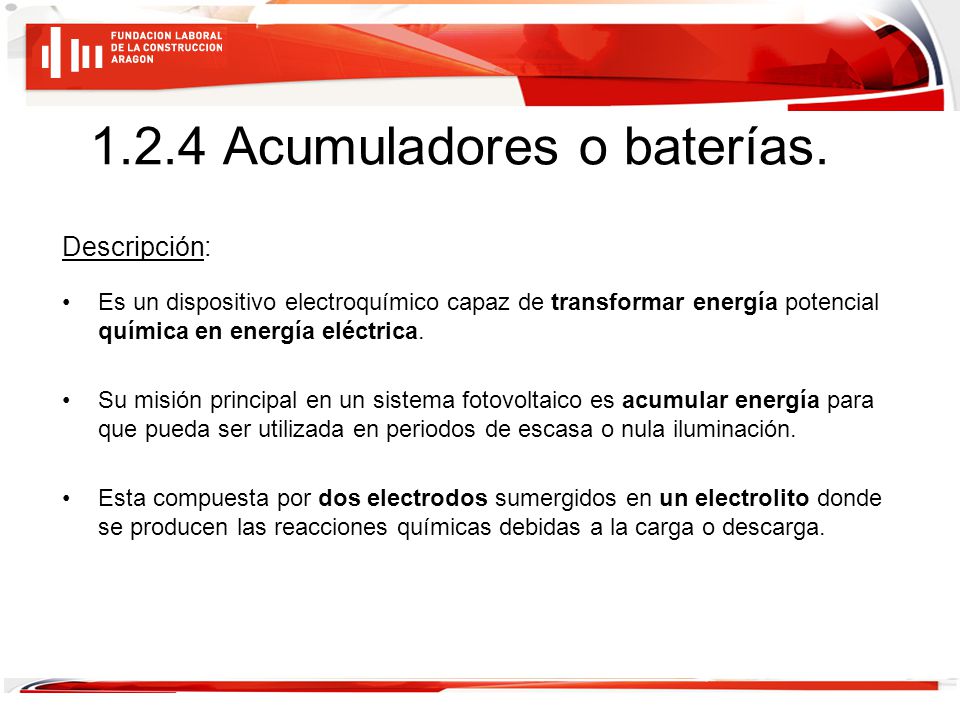

26 1.2.4 Acumuladores o baterías.
Descripción: Es un dispositivo electroquímico capaz de transformar energía potencial química en energía eléctrica. Su misión principal en un sistema fotovoltaico es acumular energía para que pueda ser utilizada en periodos de escasa o nula iluminación. Esta compuesta por dos electrodos sumergidos en un electrolito donde se producen las reacciones químicas debidas a la carga o descarga.

27 1.2.4 Acumuladores o baterías.
Electrolito: Puede ser líquido, sólido o en pasta. Es un conductor iónico (con carga), que se descompone al pasar la corriente eléctrica. Electrodos: Son conductores metálicos sumergidos en el electrolito. Uno de ellos es positivo y el otro negativo. Entre ellos se establece un flujo de corriente eléctrica.

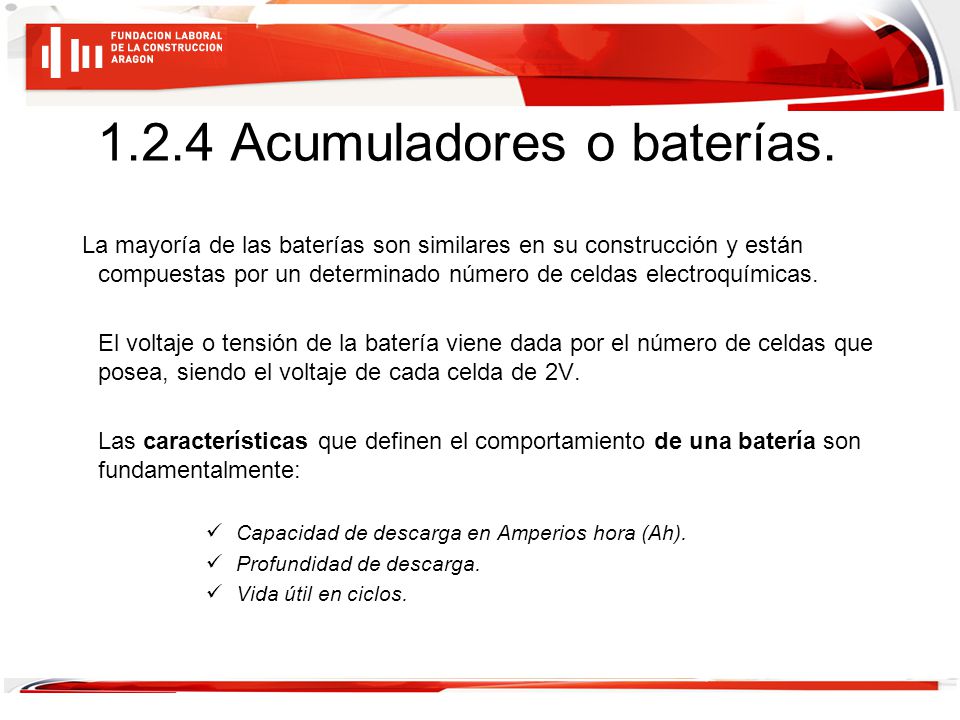

28 1.2.4 Acumuladores o baterías.
La mayoría de las baterías son similares en su construcción y están compuestas por un determinado número de celdas electroquímicas. El voltaje o tensión de la batería viene dada por el número de celdas que posea, siendo el voltaje de cada celda de 2V. Las características que definen el comportamiento de una batería son fundamentalmente: Capacidad de descarga en Amperios hora (Ah). Profundidad de descarga. Vida útil en ciclos.

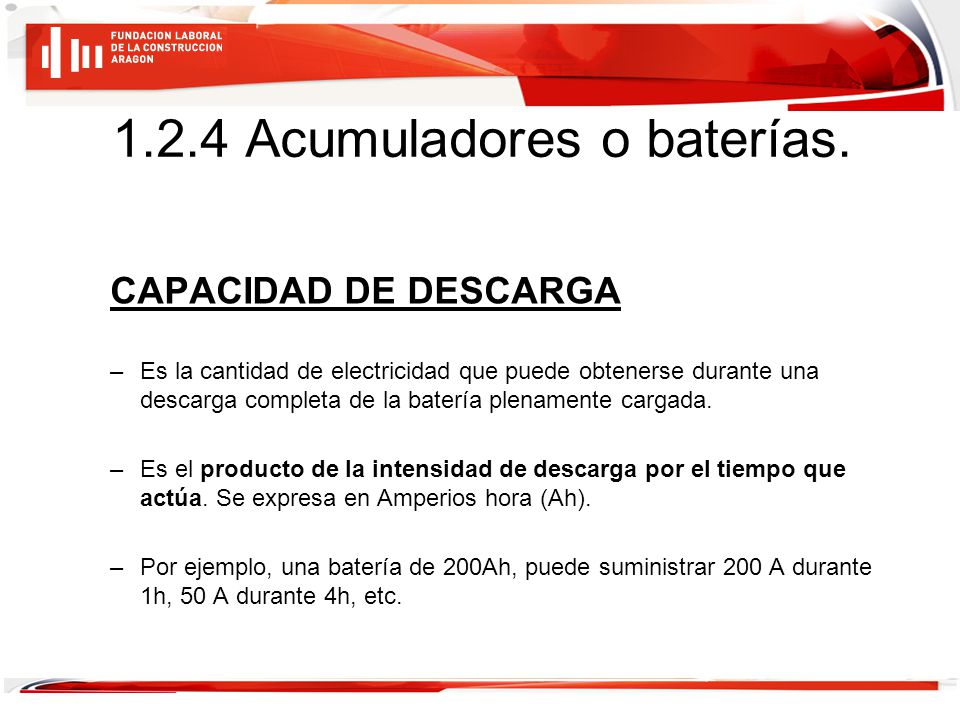

29 1.2.4 Acumuladores o baterías.
CAPACIDAD DE DESCARGA Es la cantidad de electricidad que puede obtenerse durante una descarga completa de la batería plenamente cargada. Es el producto de la intensidad de descarga por el tiempo que actúa. Se expresa en Amperios hora (Ah). Por ejemplo, una batería de 200Ah, puede suministrar 200 A durante 1h, 50 A durante 4h, etc.

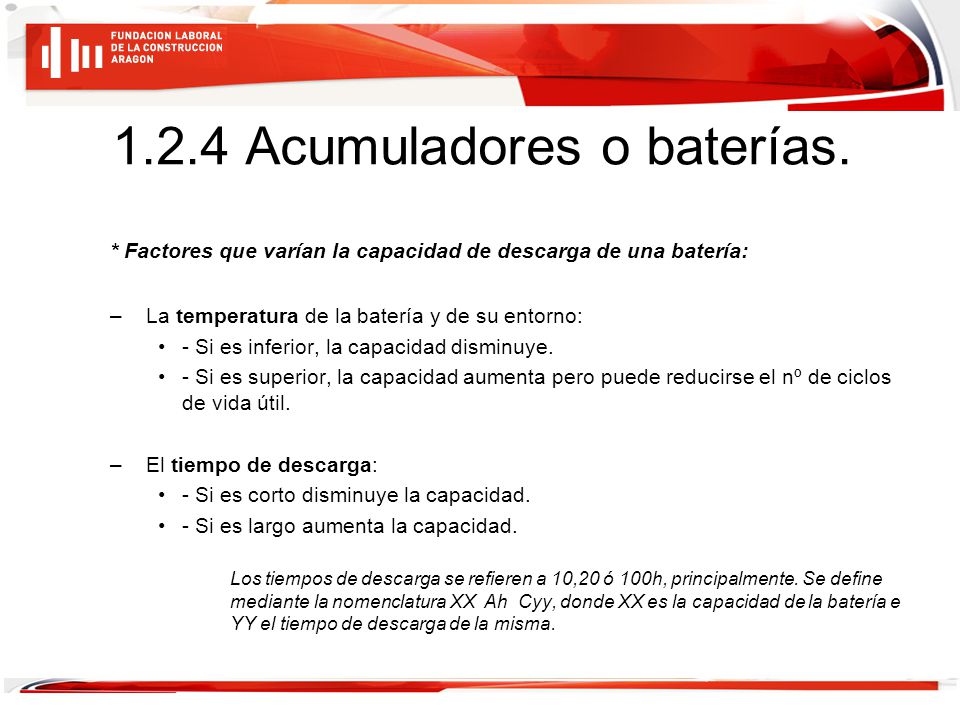

30 1.2.4 Acumuladores o baterías.
* Factores que varían la capacidad de descarga de una batería: La temperatura de la batería y de su entorno: - Si es inferior, la capacidad disminuye. - Si es superior, la capacidad aumenta pero puede reducirse el nº de ciclos de vida útil. El tiempo de descarga: - Si es corto disminuye la capacidad. - Si es largo aumenta la capacidad. Los tiempos de descarga se refieren a 10,20 ó 100h, principalmente. Se define mediante la nomenclatura XX Ah Cyy, donde XX es la capacidad de la batería e YY el tiempo de descarga de la misma.

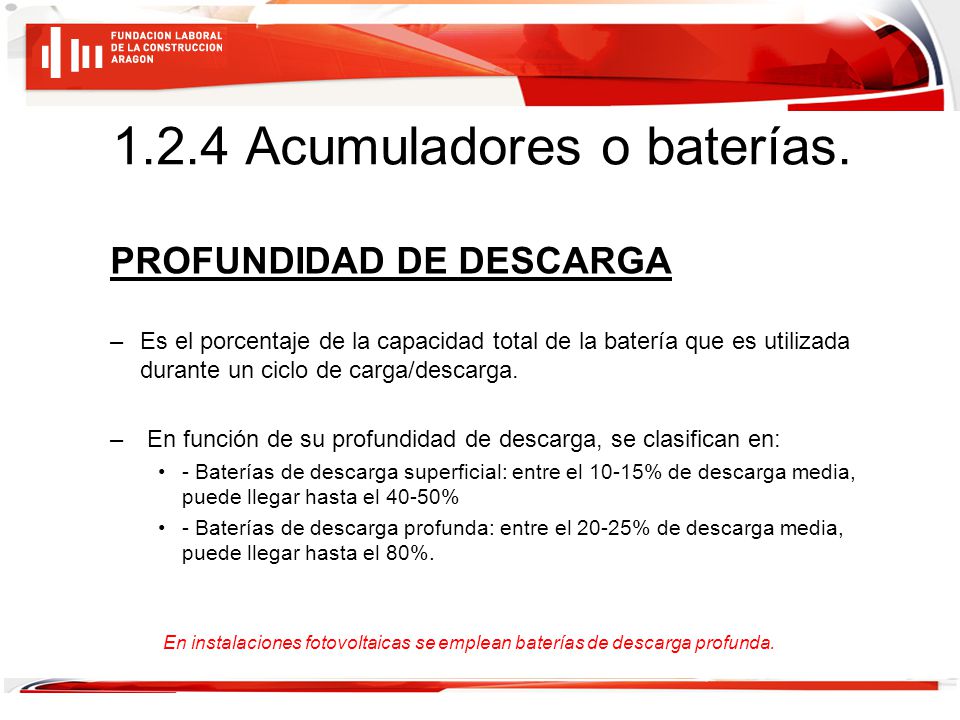

31 1.2.4 Acumuladores o baterías.
PROFUNDIDAD DE DESCARGA Es el porcentaje de la capacidad total de la batería que es utilizada durante un ciclo de carga/descarga. En función de su profundidad de descarga, se clasifican en: - Baterías de descarga superficial: entre el 10-15% de descarga media, puede llegar hasta el 40-50% - Baterías de descarga profunda: entre el 20-25% de descarga media, puede llegar hasta el 80%. En instalaciones fotovoltaicas se emplean baterías de descarga profunda.

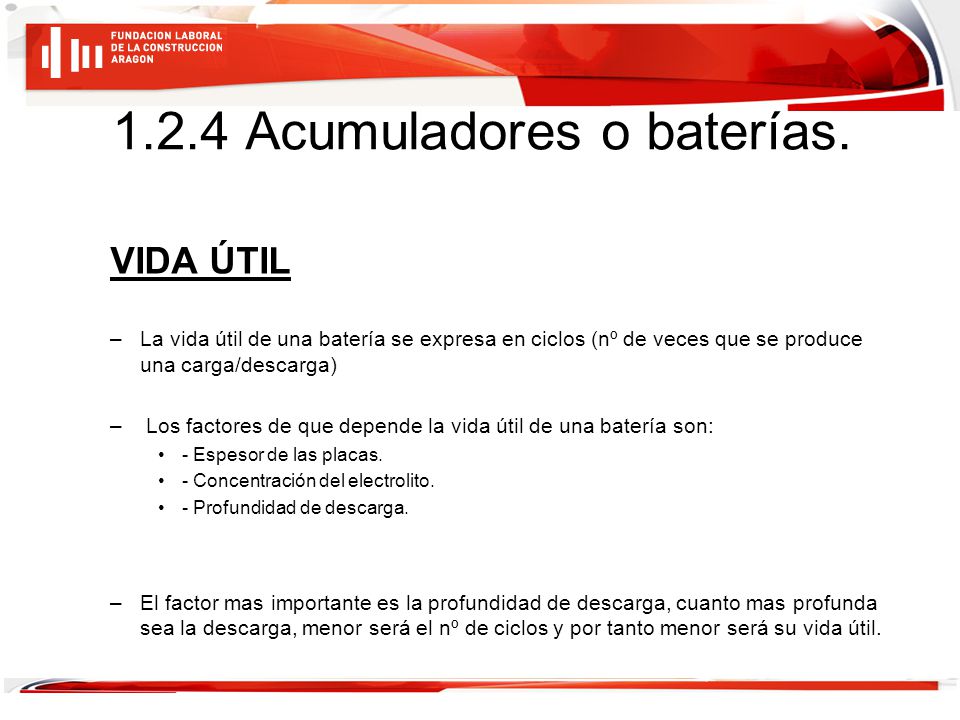

32 1.2.4 Acumuladores o baterías.
VIDA ÚTIL La vida útil de una batería se expresa en ciclos (nº de veces que se produce una carga/descarga) Los factores de que depende la vida útil de una batería son: - Espesor de las placas. - Concentración del electrolito. - Profundidad de descarga. El factor mas importante es la profundidad de descarga, cuanto mas profunda sea la descarga, menor será el nº de ciclos y por tanto menor será su vida útil.

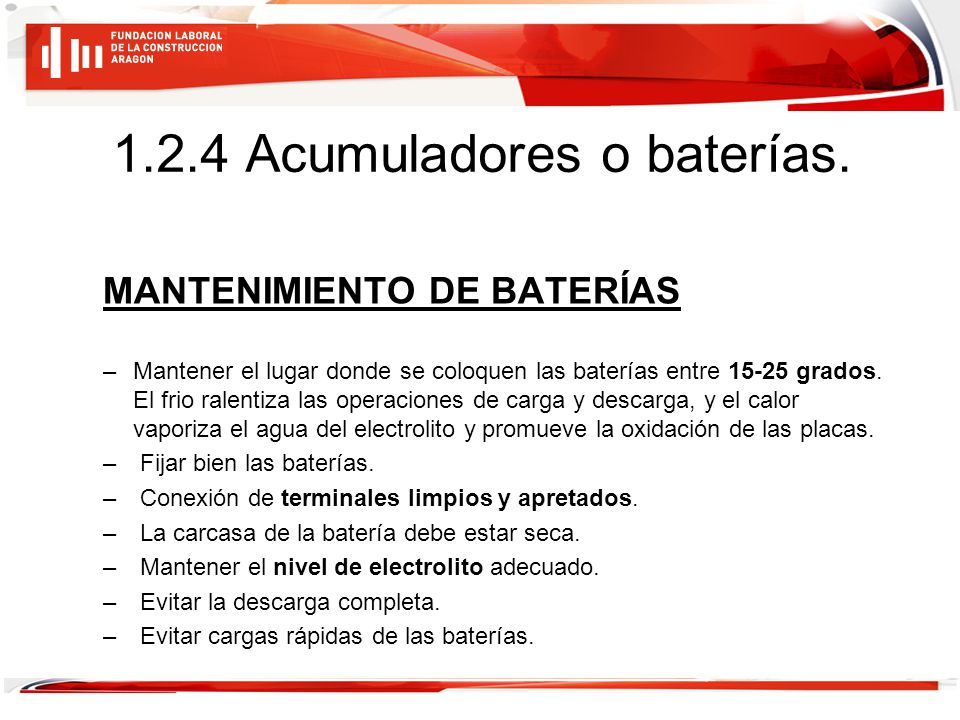

33 1.2.4 Acumuladores o baterías.
MANTENIMIENTO DE BATERÍAS Mantener el lugar donde se coloquen las baterías entre grados. El frio ralentiza las operaciones de carga y descarga, y el calor vaporiza el agua del electrolito y promueve la oxidación de las placas. Fijar bien las baterías. Conexión de terminales limpios y apretados. La carcasa de la batería debe estar seca. Mantener el nivel de electrolito adecuado. Evitar la descarga completa. Evitar cargas rápidas de las baterías.

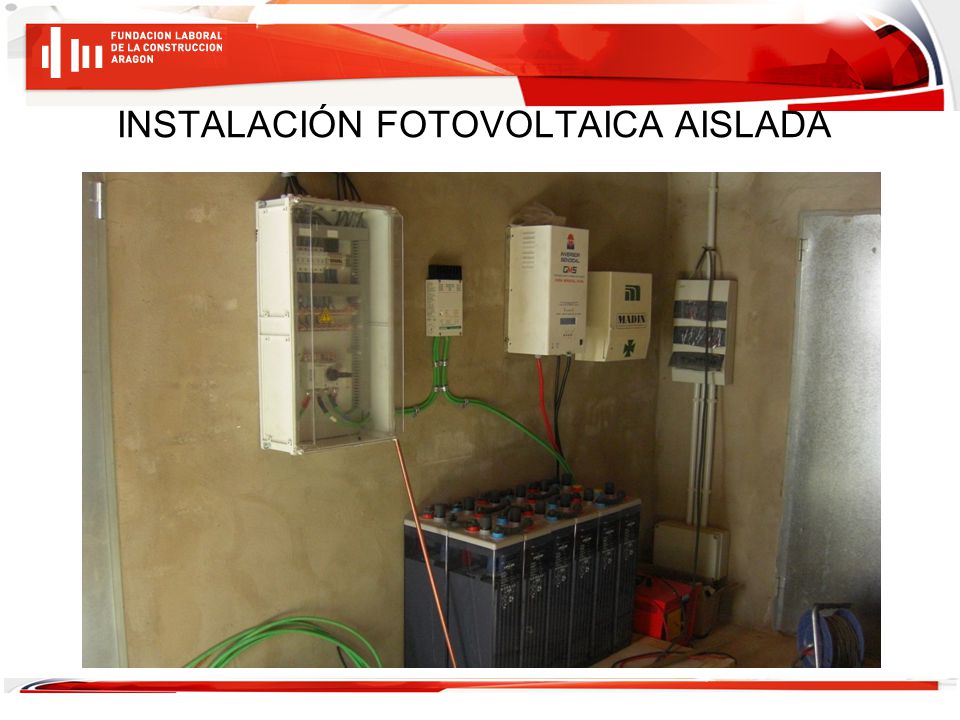

34 INSTALACIÓN FOTOVOLTAICA AISLADA

35 1.2.5 Protecciones c.c. ESPECIFICACIONES PARA INSTALACIONES FOTOVOLTAICAS AISLADAS. Todas las instalaciones con tensiones nominales superiores a 48v, contarán con una toma de tierra a la que estará conectada, como mínimo, la estructura soporte del generador y los marcos metálicos de los módulos. Se asegurará la protección de las personas frente a contactos directos e indirectos. La instalación quedará protegida frente a cortocircuitos, sobrecargas y sobretensiones.

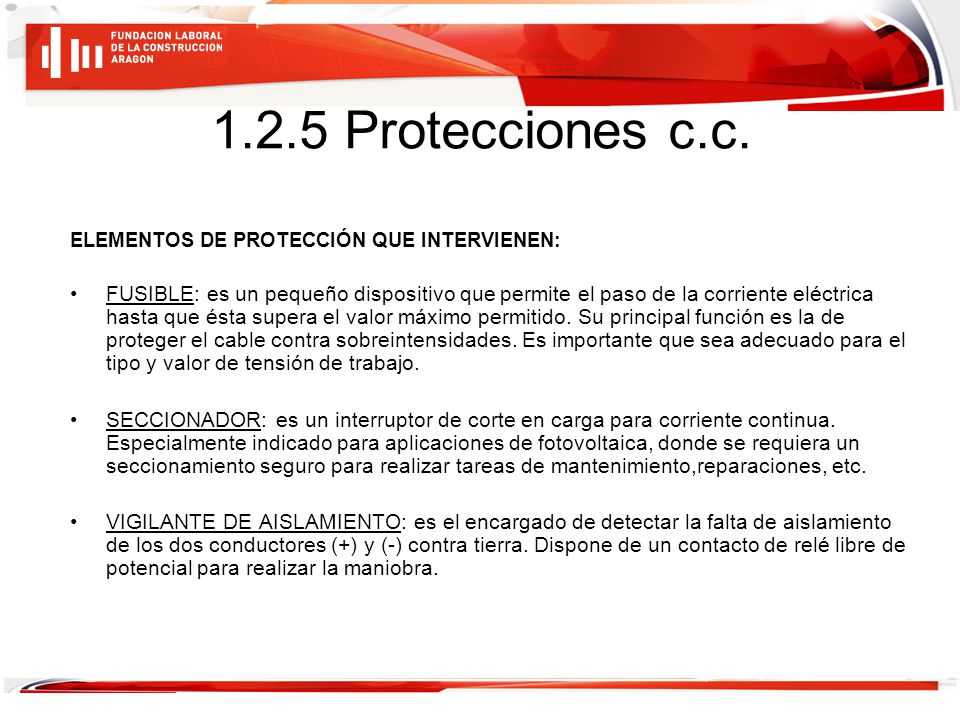

36 1.2.5 Protecciones c.c. ELEMENTOS DE PROTECCIÓN QUE INTERVIENEN: FUSIBLE: es un pequeño dispositivo que permite el paso de la corriente eléctrica hasta que ésta supera el valor máximo permitido. Su principal función es la de proteger el cable contra sobreintensidades. Es importante que sea adecuado para el tipo y valor de tensión de trabajo. SECCIONADOR: es un interruptor de corte en carga para corriente continua. Especialmente indicado para aplicaciones de fotovoltaica, donde se requiera un seccionamiento seguro para realizar tareas de mantenimiento,reparaciones, etc. VIGILANTE DE AISLAMIENTO: es el encargado de detectar la falta de aislamiento de los dos conductores (+) y (-) contra tierra. Dispone de un contacto de relé libre de potencial para realizar la maniobra.

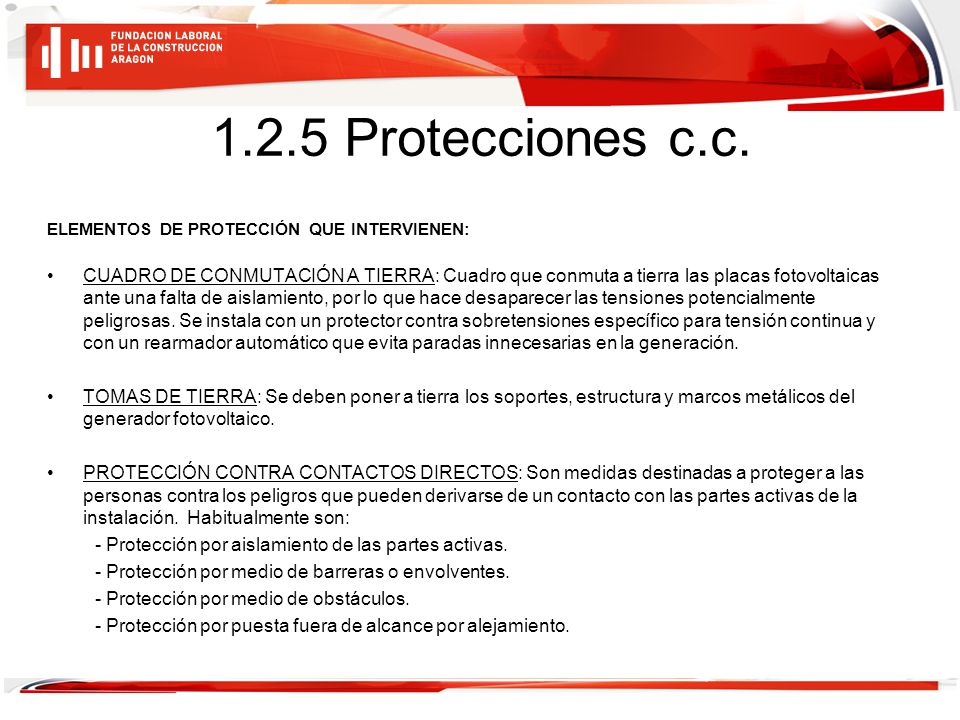

37 1.2.5 Protecciones c.c. ELEMENTOS DE PROTECCIÓN QUE INTERVIENEN: CUADRO DE CONMUTACIÓN A TIERRA: Cuadro que conmuta a tierra las placas fotovoltaicas ante una falta de aislamiento, por lo que hace desaparecer las tensiones potencialmente peligrosas. Se instala con un protector contra sobretensiones específico para tensión continua y con un rearmador automático que evita paradas innecesarias en la generación. TOMAS DE TIERRA: Se deben poner a tierra los soportes, estructura y marcos metálicos del generador fotovoltaico. PROTECCIÓN CONTRA CONTACTOS DIRECTOS: Son medidas destinadas a proteger a las personas contra los peligros que pueden derivarse de un contacto con las partes activas de la instalación. Habitualmente son: - Protección por aislamiento de las partes activas. - Protección por medio de barreras o envolventes. - Protección por medio de obstáculos. - Protección por puesta fuera de alcance por alejamiento.

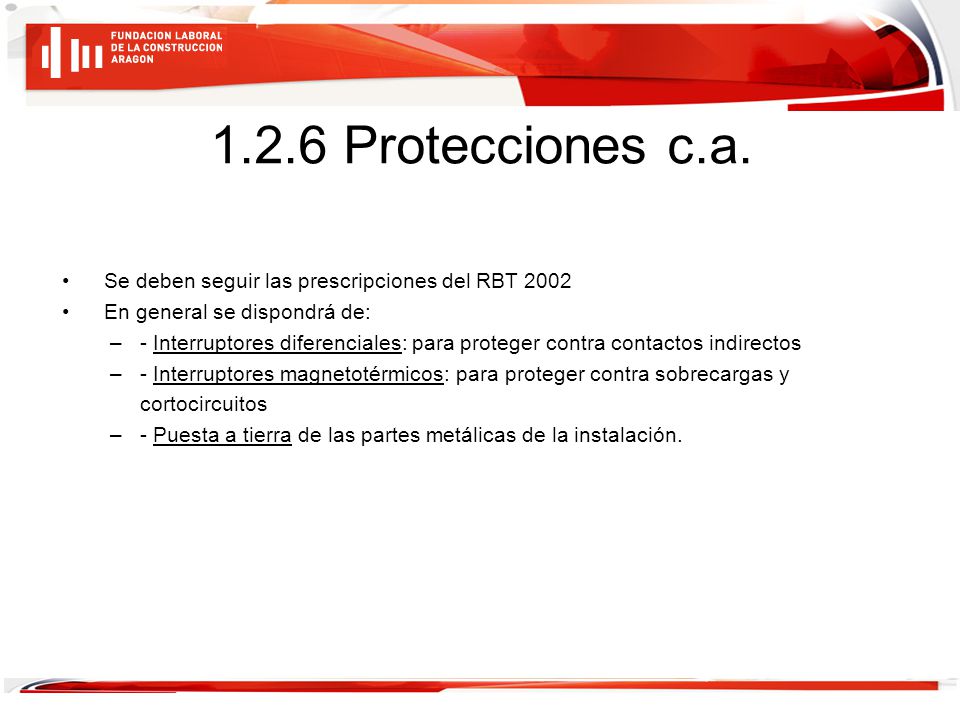

38 1.2.6 Protecciones c.a. Se deben seguir las prescripciones del RBT 2002 En general se dispondrá de: - Interruptores diferenciales: para proteger contra contactos indirectos - Interruptores magnetotérmicos: para proteger contra sobrecargas y cortocircuitos - Puesta a tierra de las partes metálicas de la instalación.
