1 La instalación eléctrica doméstica
Trabajo realizado por: Kiko Fernández y Javier Corpas

2 índice 2) ¿ Qué es una instalación eléctrica?
1) Introducción 1.1)¿Qué es la corriente eléctrica? 1.1.1) La corriente alterna. 1.1.2) La corriente continua. 2) ¿ Qué es una instalación eléctrica? 3) Elementos de una instalación eléctrica 3.1) Alimentación. 3.2) Protección. 3.2.1) Toma a tierra 3.2.1) ¿Qué es la puesta a tierra?

3 3.3) Conductores. 3.3.1) El cable 3.3.2) Tipos de cables. 3.4) Control. 3.4.1) Cuadro general de mando y protección. ) ICP. ) IGA. ) ID. 4) Grado de electrificación. 4.1) Grado de electrificación básico/elevado. 5) Webgrafía.

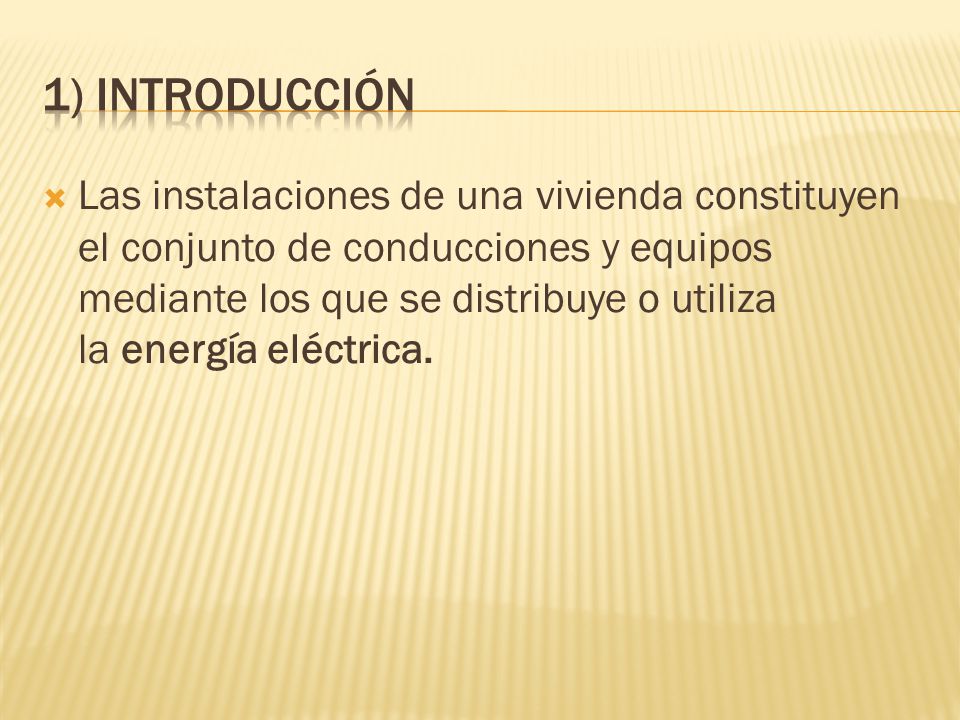

4 1) introducción Las instalaciones de una vivienda constituyen el conjunto de conducciones y equipos mediante los que se distribuye o utiliza la energía eléctrica.

5 1.1) ¿ qué es la corriente eléctrica?
Es el flujo o desplazamiento de partículas cargadas eléctricamente; se mide en amperios.

6 1.1.1) Corriente alterna Se denomina corriente alterna (CA en español y AC en ingles) a la corriente eléctrica en la que la magnitud y el sentido varían cíclicamente.

7 La electricidad llega a los hogares y a las empresas, y también las señales de audio y de radio transmitidas por los cables eléctricos funcionan con corriente alterna, ya que se consigue una transmisión más eficiente de la energía.

8 1.1.2) Corriente continua La corriente continua o corriente directa (CC en español, en inglés DC) es el flujo continuo de electrones a través de un conductor entre dos puntos de distinto potencial.

9 Es continua toda corriente que mantenga siempre la misma polaridad.
Las cargas eléctricas circulan siempre en la misma dirección (de polo + a polo -).

10 2) ¿ Qué es una instalación eléctrica?
Una instalación eléctrica es uno o varios circuitos eléctricos destinados a un uso específico y que cuentan con los equipos necesarios para asegurar el correcto funcionamiento de ellos y los aparatos eléctricos conectados a los mismos.

11

12 La energía eléctrica que llega hasta la instalación eléctrica viene en forma de corriente alterna, y llega a través de la acometida, esta es la derivación de energía desde la red de distribución de la empresa suministradora hacia la edificación o propiedad donde se hará uso de la energía eléctrica.

13 3) Elementos de una instalación eléctrica
Se distinguen cuatro elementos: - Alimentación. - Protección. - Conductores. - Control.

14 3.1) ALIMENTACIÓN Es la parte de la instalación que recibe energía del exterior.

15 3.2) PROTECCIÓN Se distinguen dos tipos:
Destinadas a la seguridad de las instalaciones: -fusibles. -Interruptor de control de potencia -Interruptor magneto-térmico. Destinadas a la seguridad de las personas -Esquemas de conexión a tierra. -Interruptor diferencial. -Puesta a tierra.

16 3.2.1) Toma de tierra La toma de tierra, se emplea en las instalaciones eléctricas para evitar el paso de corriente al usuario por un fallo del aislamiento de los conductores activos.

17 3.2.2) ¿qué es la puesta a tierra?
La puesta a tierra es una unión de todos los elementos metálicos que permite la desviación de corrientes de falta o de las descargas de tipo atmosférico, y consigue que no se pueda dar una diferencia de potencial peligrosa en los edificios, instalaciones y superficie próxima al terreno.

18 3.3) CONDUCTORES Son los encargados de dirigir la corriente a todos los componentes de la instalación eléctrica. Sin ellos, la instalación como tal, no podría existir.

19 3.3.1) Cable. Los cables, cuyo propósito es conducir electricidad, se fabrican generalmente de cobre, debido a la excelente conductividad de este material.

20 Generalmente cuenta con aislamiento plástico

21 3.3.2) Tipos de cables NOMBRE COLOR TIERRA. VERDE Y AMARILLO. NEUTRO.
AZUL. DE FASE. MARRÓN, NEGRO O GRIS.

22 El Neutro (AZUL) es el cable de retorno de electricidad para que cierre un circuito.
Tierra (VERDE/AMARILLO) es el cable que desvía a tierra el exceso de corriente eléctrica. De fase (MARRÓN) es el cable que lleva la electricidad desde la toma de corriente hasta el aparato en donde se vaya a utilizar.

23 3.4) control Los elementos de mando y maniobra permiten actuar sobre el flujo de la energía, conectando, desconectando y regulando las cargas eléctricas. Los más comunes son los interruptores, los conmutadores y los relés, pero el más importante es el cuadro general de mando y protección.

24 3.4.1) El cuadro general de mando y protección
Es uno de los componentes principales de una instalación eléctrica. En él se protegen cada uno de los distintos circuitos en los que se divide la instalación a través de fusibles, protecciones magneto-térmicas y diferenciales. Al menos existe uno por instalación.

25

26 3.4.1.1) Interruptor de control de potencial
Es un interruptor magnetotérmico automático que instala la compañía suministradora de energía eléctrica al inicio de la instalación eléctrica de cada vivienda.

27 Controla la potencia consumida por el cliente en cada momento, de tal forma que, cuando dicha potencia consumida supera la potencia contratada, entra en acción automáticamente cortando el suministro eléctrico.

28 3.4.1.2) Interruptor general automático
Es un elemento encargado de proteger de sobrecargas o cortocircuitos la instalación completa de la vivienda. Evita que se queme la derivación individual de la vivienda en caso de tener una sobrecarga o cortocircuito y es el elemento que se ha de utilizar para desconectar los circuitos.

29 El Interruptor General es independiente del interruptor para el control de potencia (ICP) y no puede ser sustituido por este.

30 3.4.1.3) Interruptor diferencial
Es un dispositivo electromecánico que se coloca en las instalaciones eléctricas de corriente alterna.

31 Se instala con el fin de proteger a las personas de las derivaciones causadas por faltas de aislamiento entre los conductores  activos y tierra o masa de los aparatos.

32 4) Grado de electrificación
Determina la calidad y la capacidad de la instalación eléctrica, condiciona el confort de la vivienda. Hay dos grados de electrificación. La clasificación en estos dos grados depende de la utilización de aparatos electrodomésticos que se prevean en la vivienda o de la superficie de ésta.

33 4.1) GRADO DE ELECTRIFICACIÓN BÁSICO/elevado.
(Básico) Su función es permitir la utilización de los aparatos electrodomésticos de uso básico sin necesidad de obras posteriores de adecuación. (Elevado) Es el utilizado en viviendas con una previsión importante de aparatos electrodomésticos que obligue a instalar más de un circuito.

34 5) Webgrafía
