1 Sincronización en osciladores acoplados a pulsos
Albert Díaz-Guilera Conrad J. Pérez Alex Arenas Álvaro Corral Xavier Guardiola Mateu Llas UNIVERSIDAD DE BARCELONA

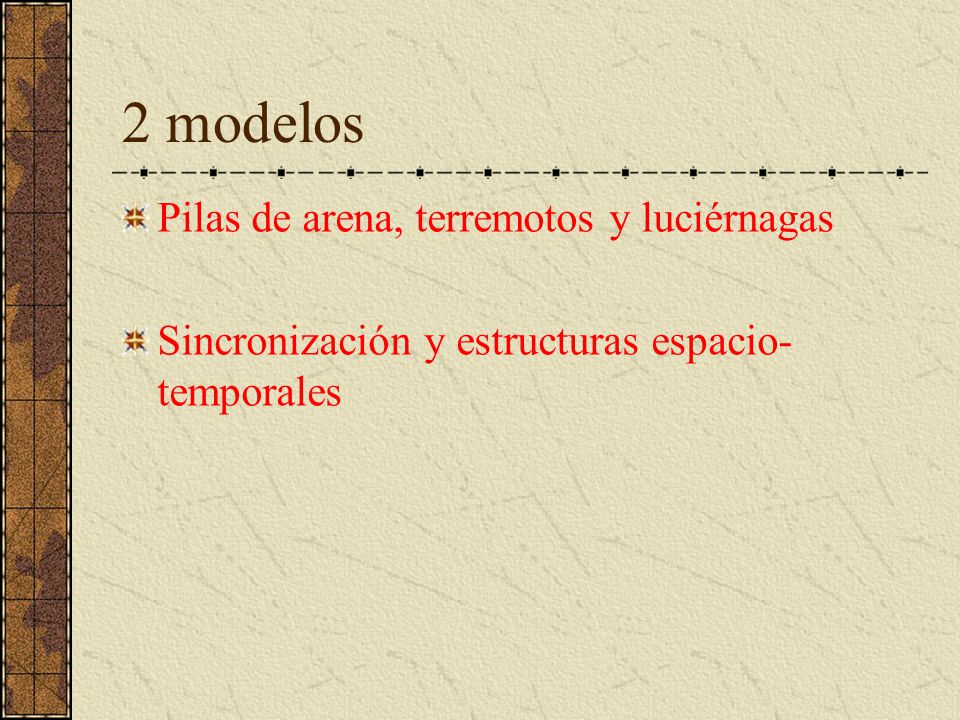

2 2 modelos Pilas de arena, terremotos y luciérnagas
Sincronización y estructuras espacio-temporales

3 Pilas de arena, terremotos y luciérnagas
Bak Tang Wiesenfeld (PRL 59 (1987) 381) Sistemas dinámicos extendidos Ruido 1/f: superposición de escalas de tiempo Autosimilaridad espacial Terremotos: leyes potenciales de distribución AUSENCIA DE ESCALAS CARACTERÍSTICAS

4 Autómata celular Sistema discreto con reglas dinámicas sencillas
Condición umbral que introduce la nolinearidad

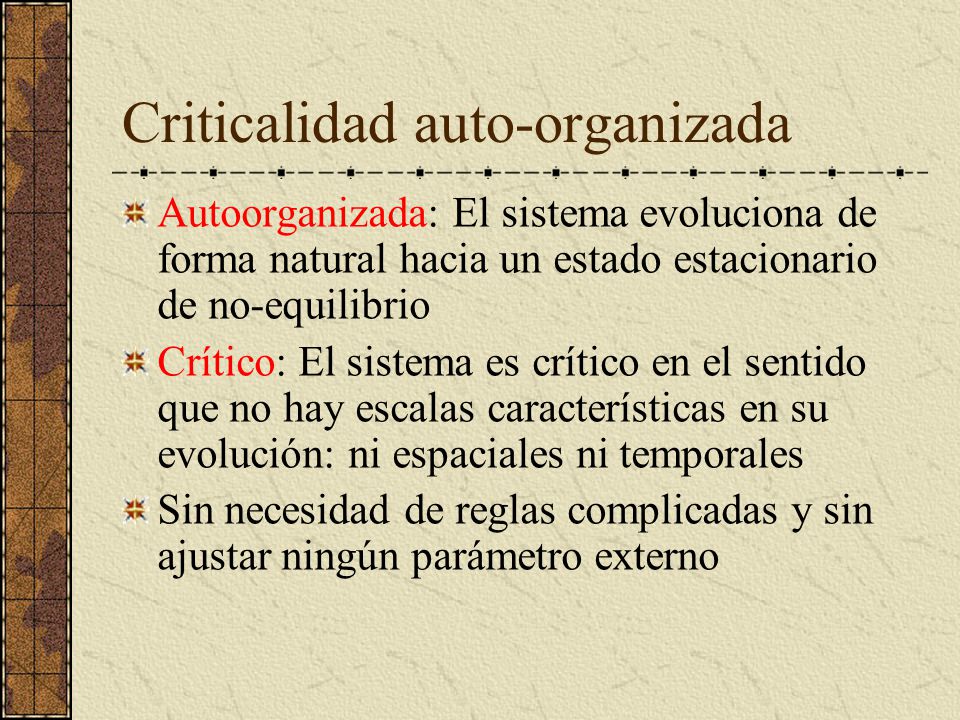

5 Criticalidad auto-organizada
Autoorganizada: El sistema evoluciona de forma natural hacia un estado estacionario de no-equilibrio Crítico: El sistema es crítico en el sentido que no hay escalas características en su evolución: ni espaciales ni temporales Sin necesidad de reglas complicadas y sin ajustar ningún parámetro externo

6 Terremotos: modelo de muelles y bloques

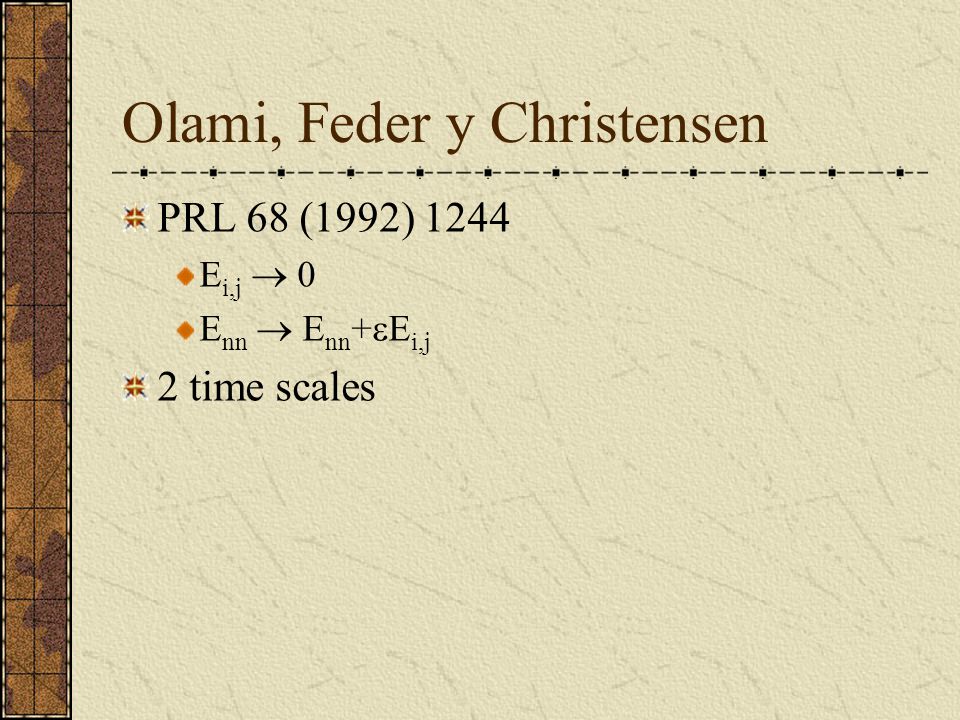

7 Olami, Feder y Christensen
PRL 68 (1992) 1244 Ei,j ® 0 Enn ® Enn+eEi,j 2 time scales

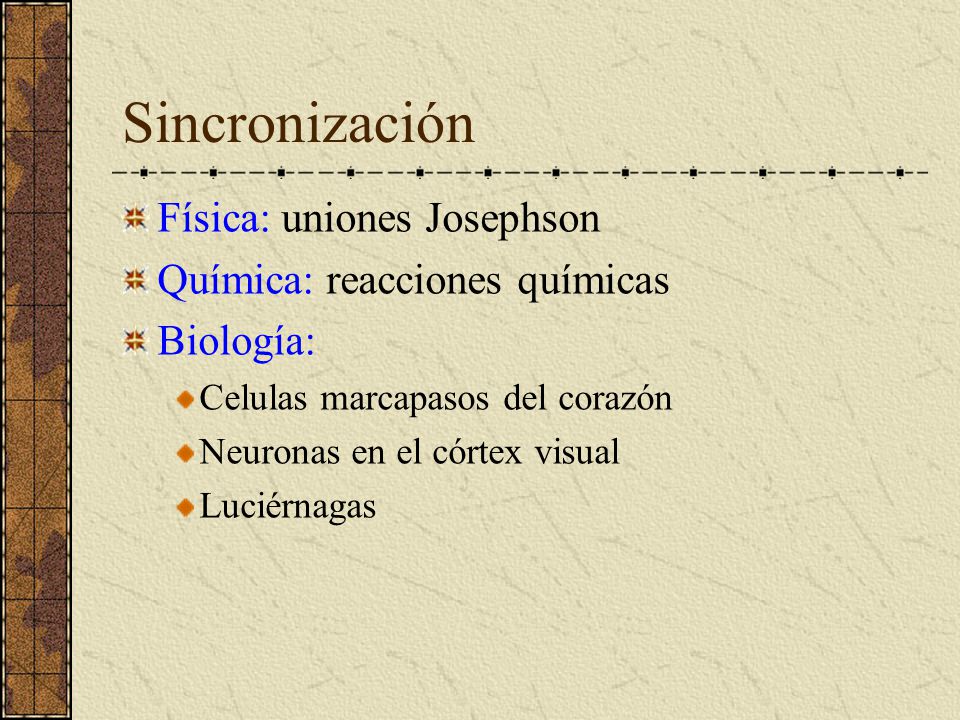

8 Sincronización Física: uniones Josephson Química: reacciones químicas
Biología: Celulas marcapasos del corazón Neuronas en el córtex visual Luciérnagas

9

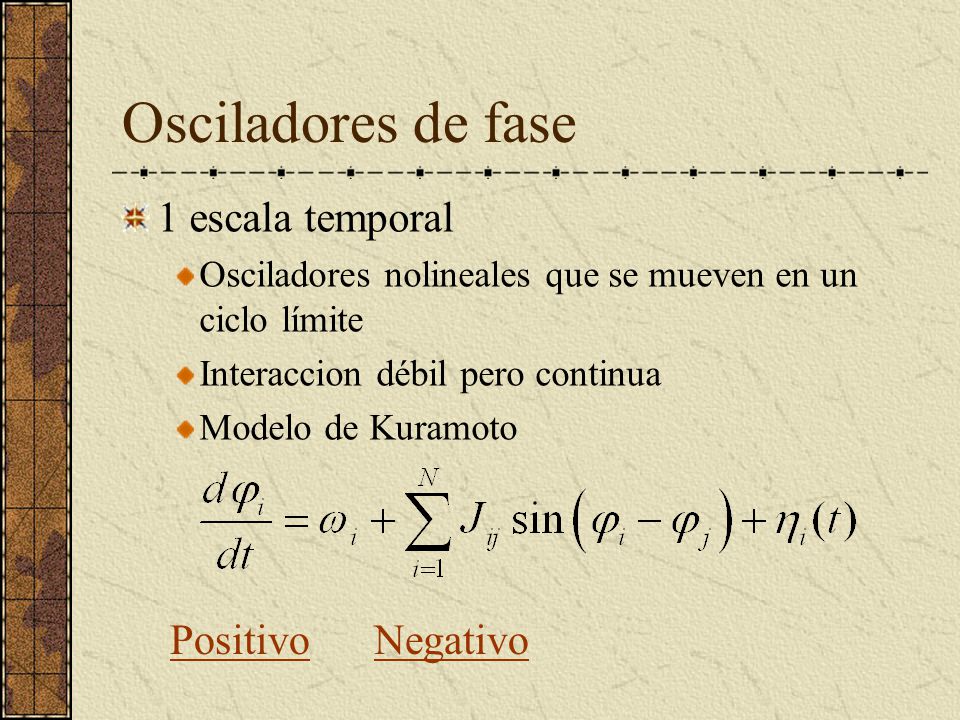

10 Osciladores de fase 1 escala temporal Positivo Negativo
Osciladores nolineales que se mueven en un ciclo límite Interaccion débil pero continua Modelo de Kuramoto Positivo Negativo

11 Integrate-and-fire oscillators
2 escalas temporales Si Ei(t)>Ec Pulso transmitido: EjEj+e(Ej) Reinicializado: Ei0

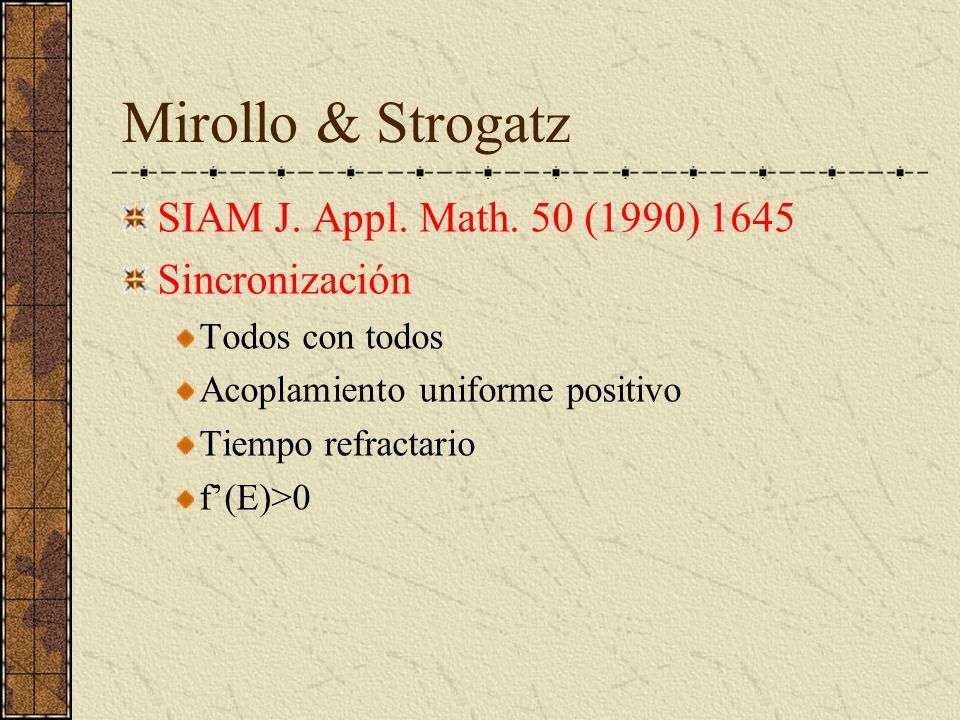

12 Mirollo & Strogatz SIAM J. Appl. Math. 50 (1990) 1645 Sincronización
Todos con todos Acoplamiento uniforme positivo Tiempo refractario f’(E)>0

13 CPDA (PRL 75 (1995) 3697) Generalización a acoplamiento dependiente del estado

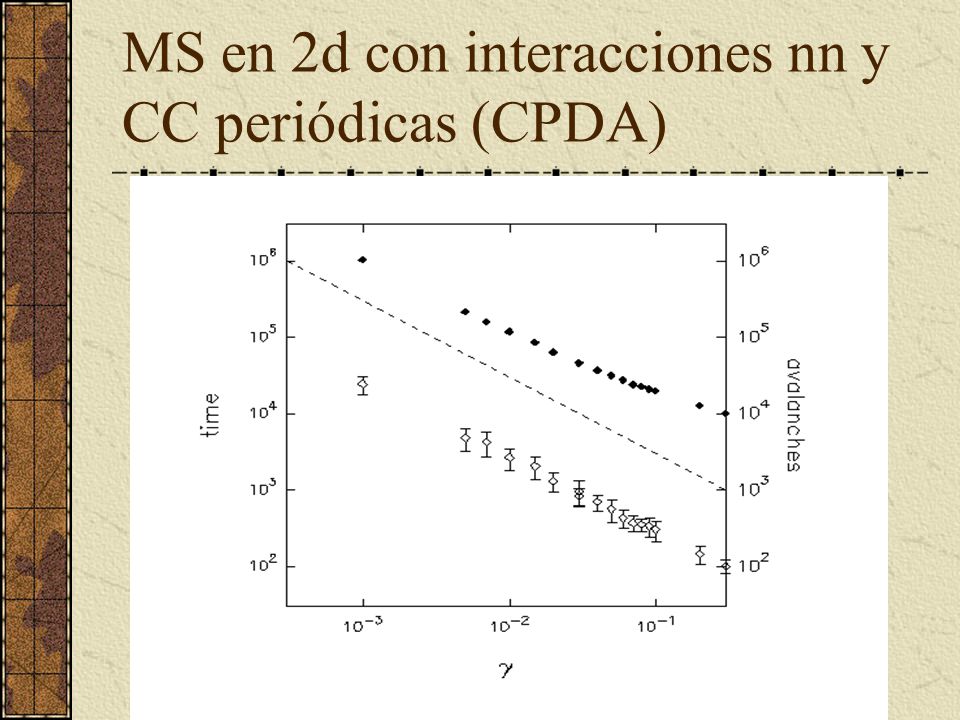

14 MS en 2d con interacciones nn y CC periódicas (CPDA)

15 SOC y oscilaciones de relajación
TERREMOTO (FF-OFC) LUCIERNAGAS (MS) Nearest neighbors All-to-all Uniform driving rate dE/dt=1 Nonuniform dE/dt=f(E) Open BC’s No BC’c Enn® Enn+e (FF)    Enn® Enn+eEi  Ej® Ej+e   NO refractory time  Refractory time  SOC SYNCHRONIZATION

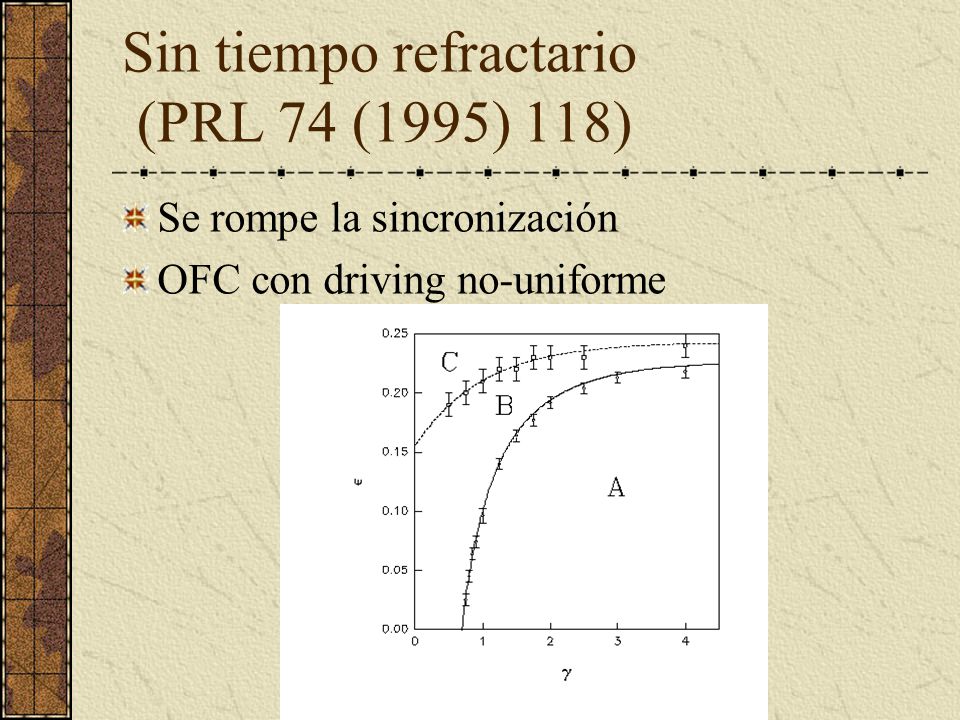

16 Sin tiempo refractario (PRL 74 (1995) 118)
Se rompe la sincronización OFC con driving no-uniforme

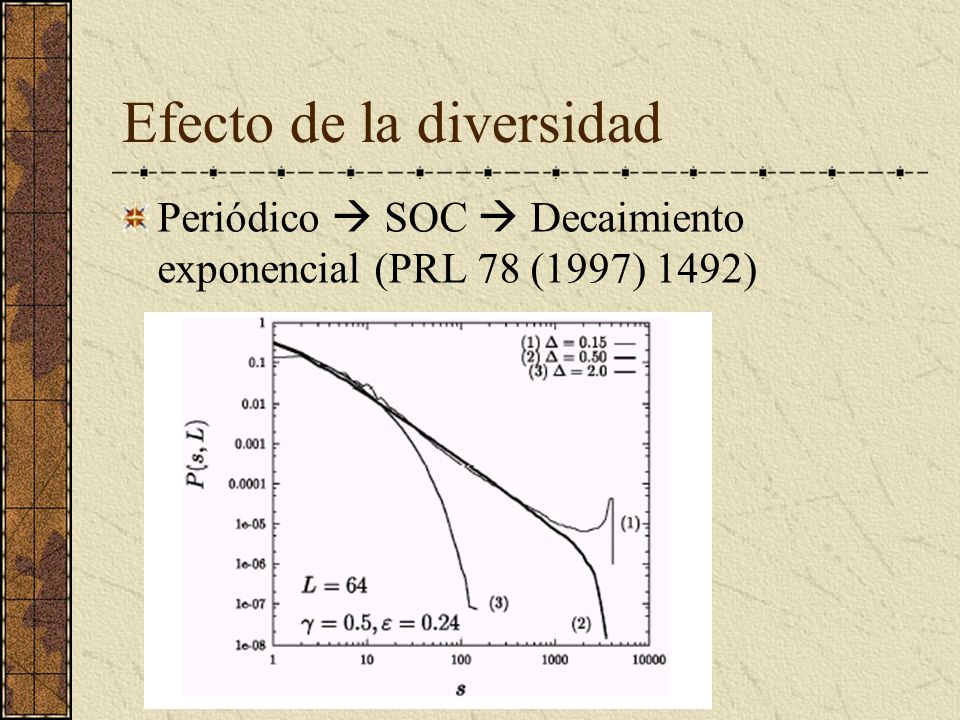

17 Efecto de la diversidad
Periódico  SOC  Decaimiento exponencial (PRL 78 (1997) 1492)

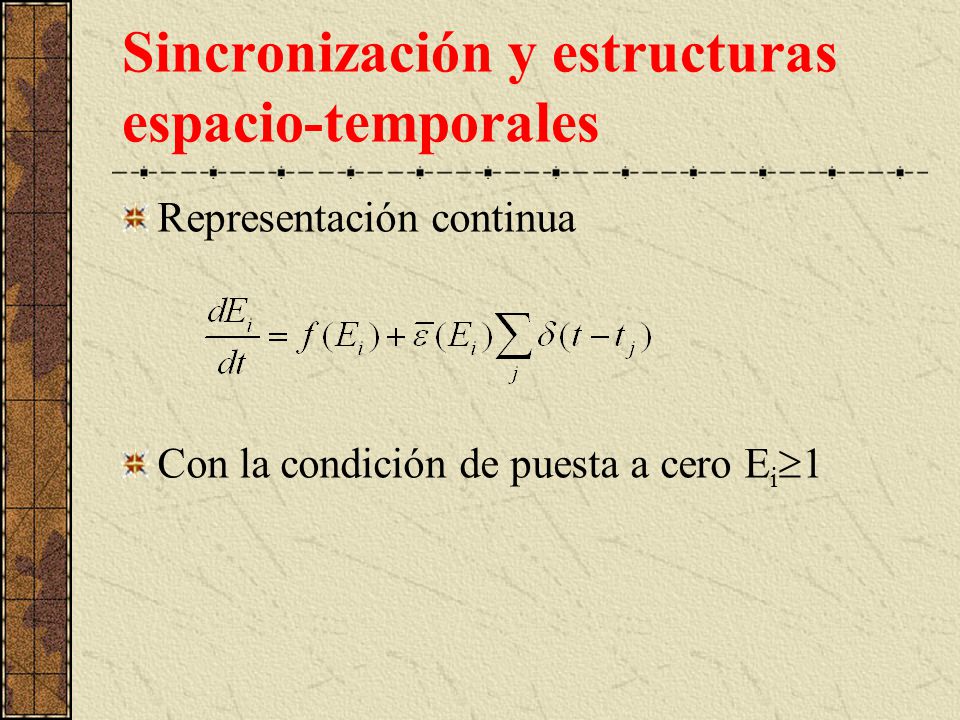

18 Sincronización y estructuras espacio-temporales
Representación continua Con la condición de puesta a cero Ei1

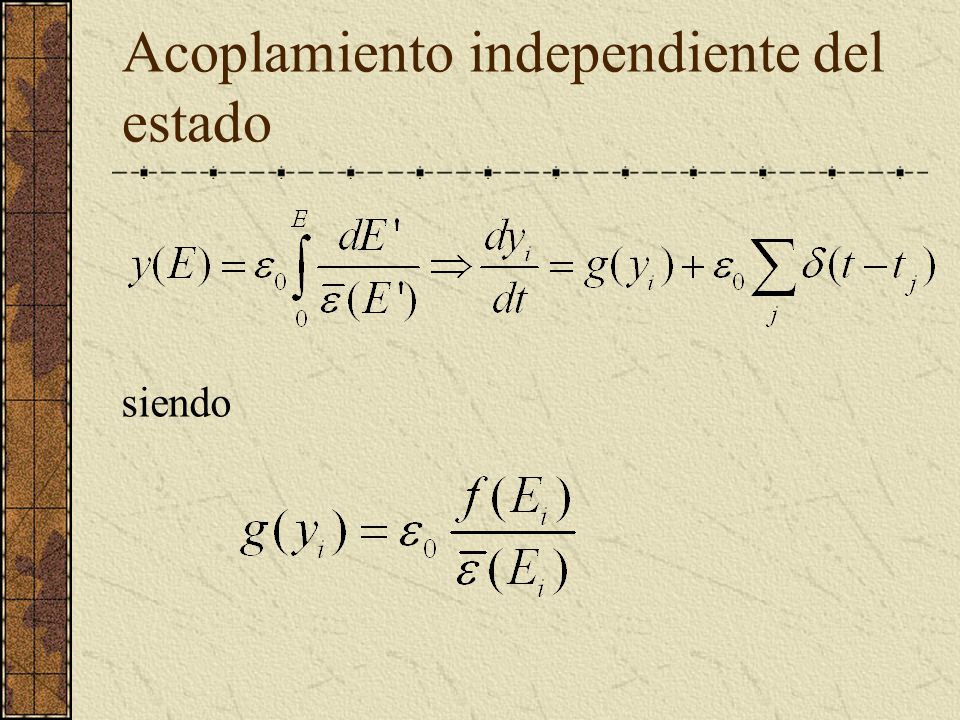

19 Acoplamiento independiente del estado
siendo

20 Descripción en términos de fase
siendo

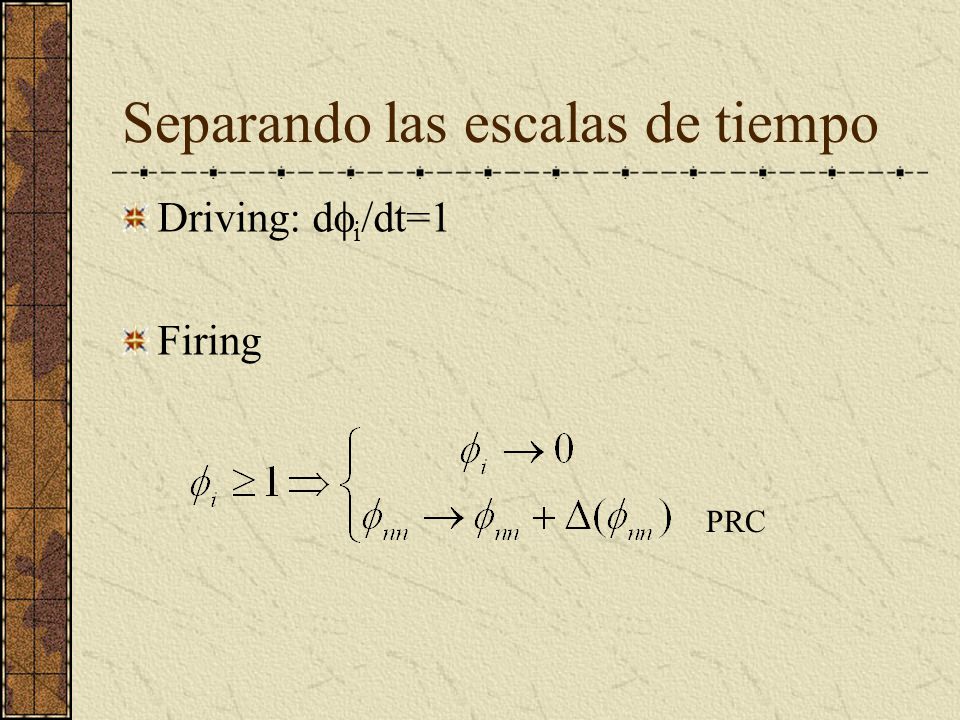

21 Separando las escalas de tiempo
Driving: di/dt=1 Firing PRC

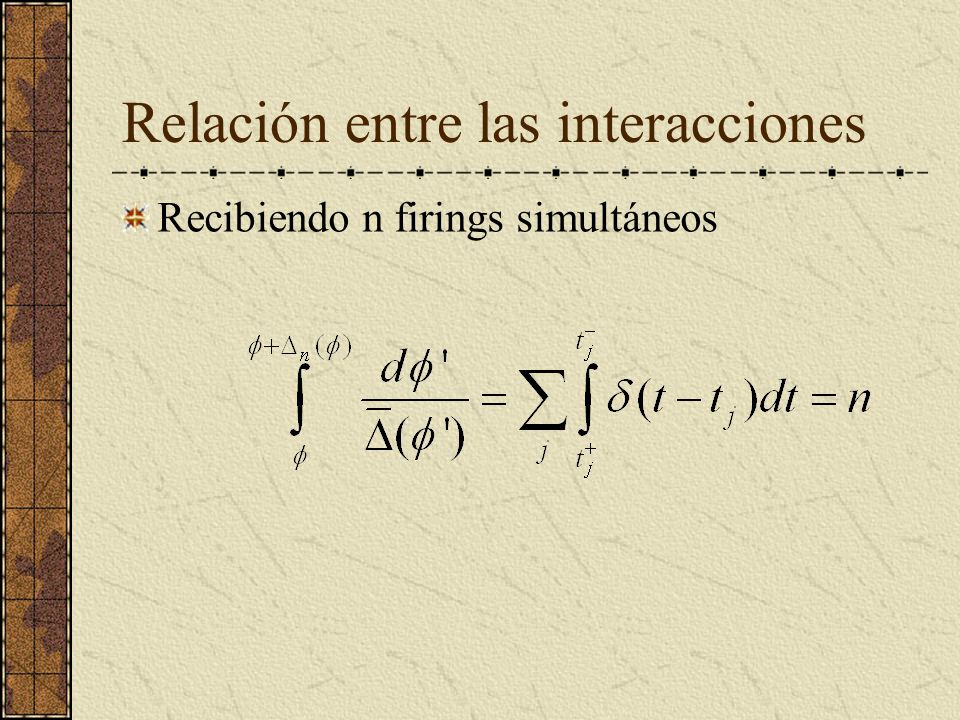

22 Relación entre las interacciones
Recibiendo n firings simultáneos

23 Evolución de las fases Evolución discreta

24 Dos tipos de interacciones
Interacciones excitatorias <0 Interacciones inhibitorias >0 Ejemplo 2 osciladores

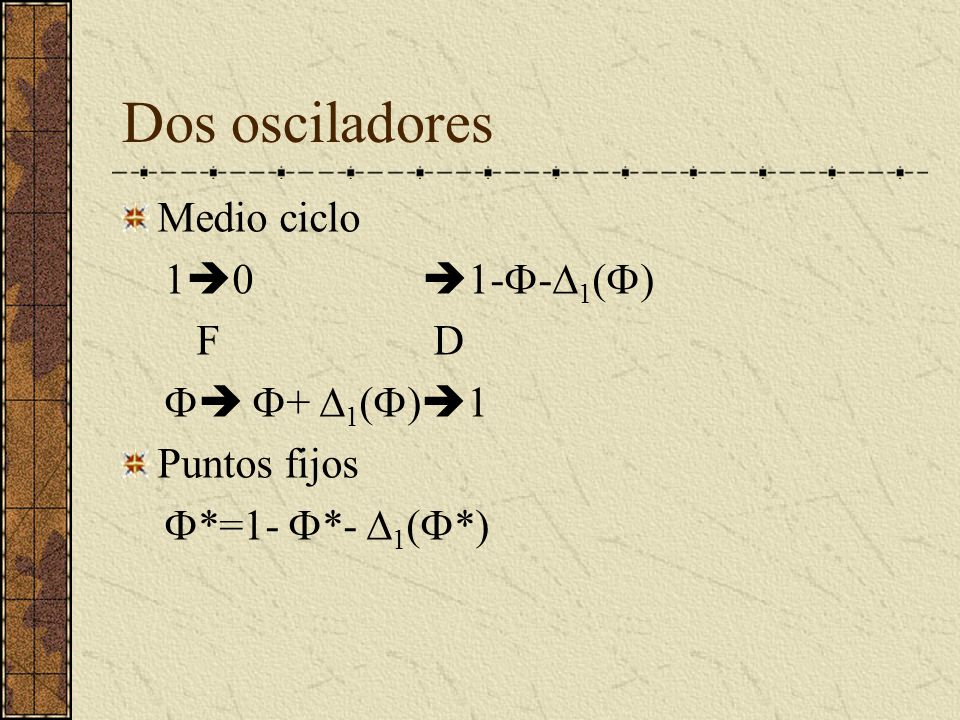

25 Dos osciladores Medio ciclo 10 1--1() F D  + 1()1
1 1--1() F D  + 1()1 Puntos fijos *=1- *- 1(*)

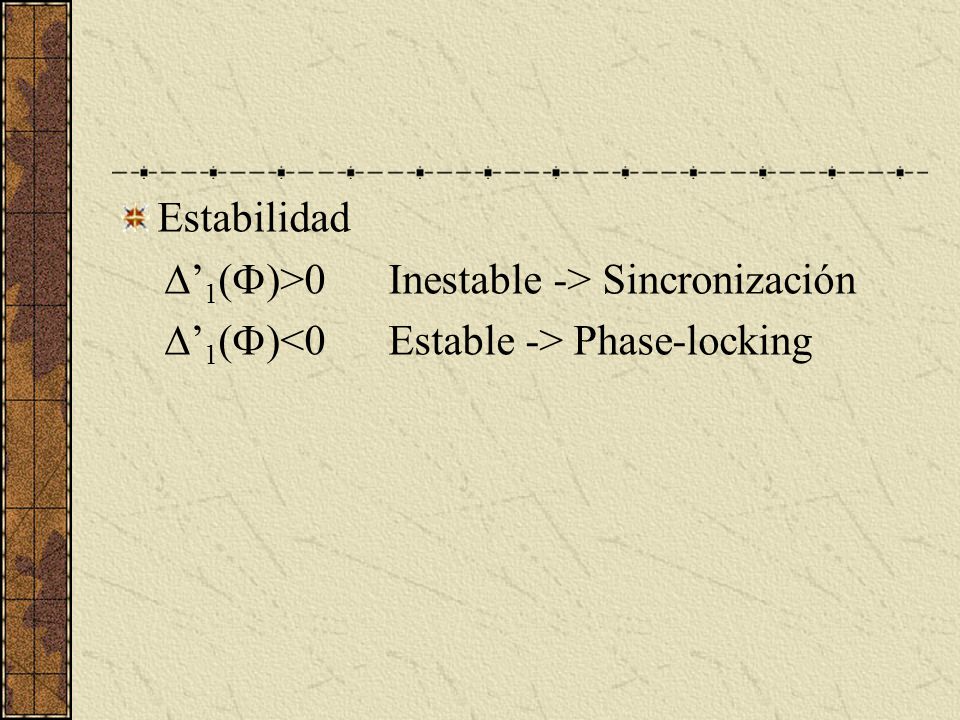

26 Estabilidad ’1()> Inestable -> Sincronización ’1()< Estable -> Phase-locking

27 Osciladores dirigidos en un anillo (PRE 57 (1998) 3820)
Driving: di/dt=1 Firing

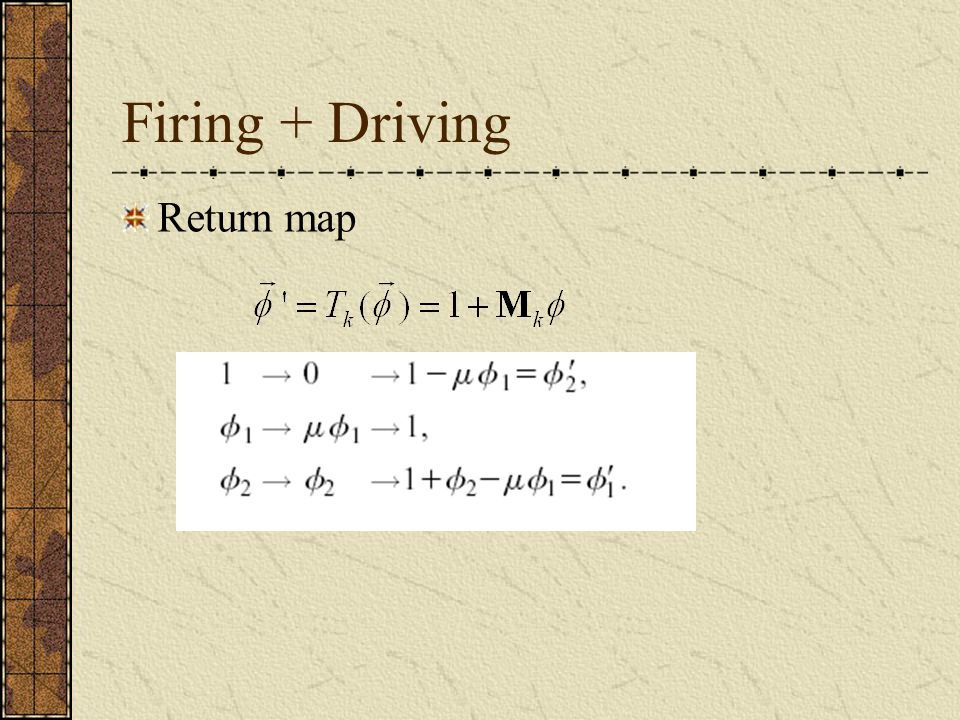

28 Firing + Driving Return map

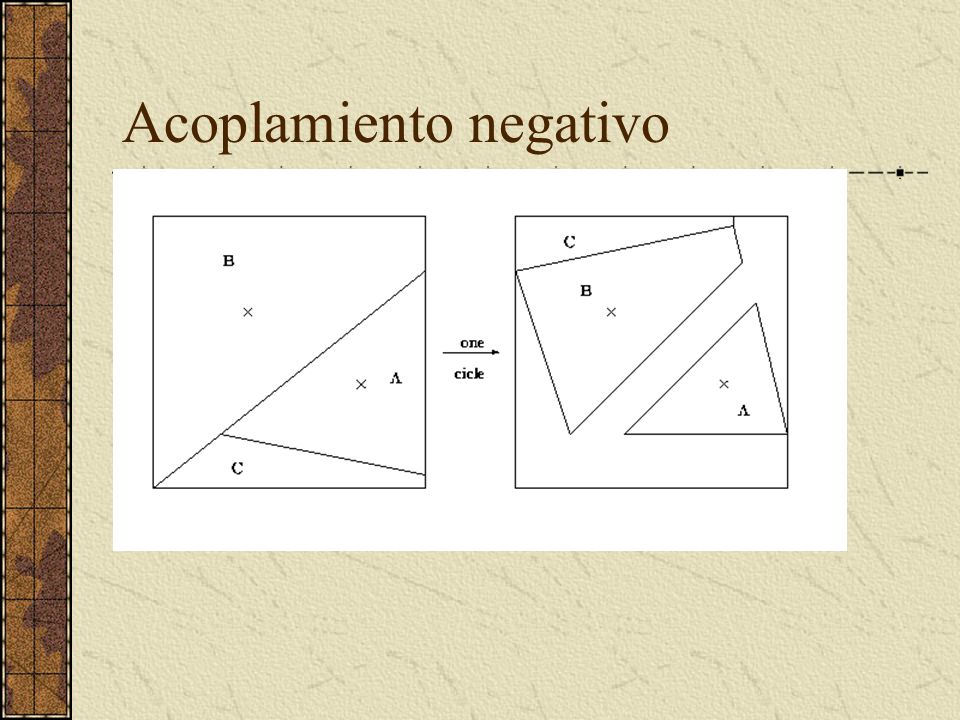

29 Acoplamiento negativo

30 Acoplamiento positivo

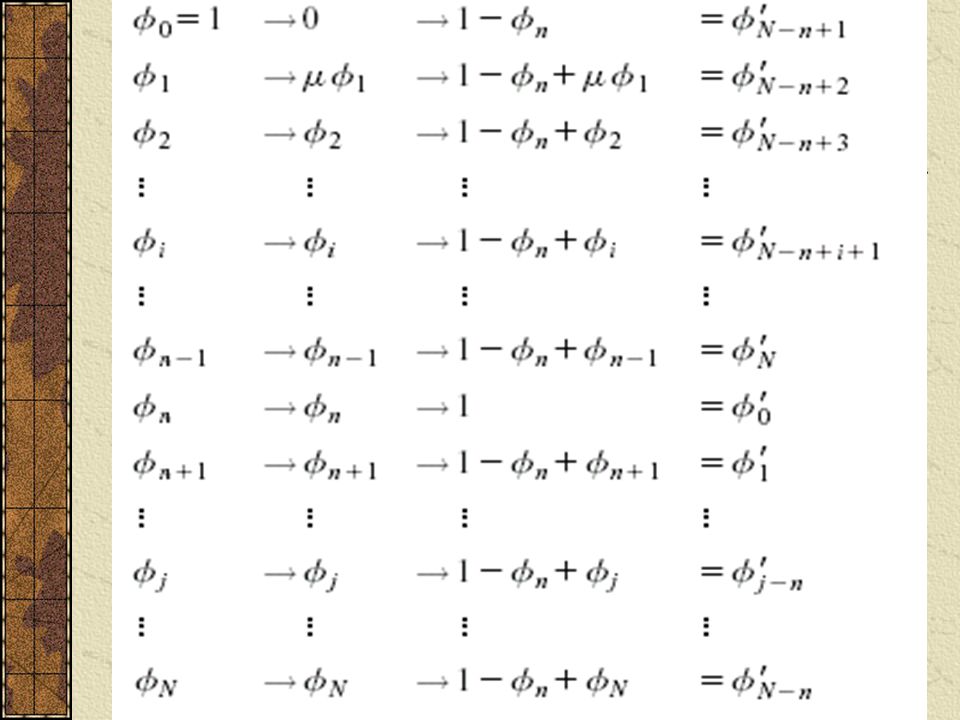

31

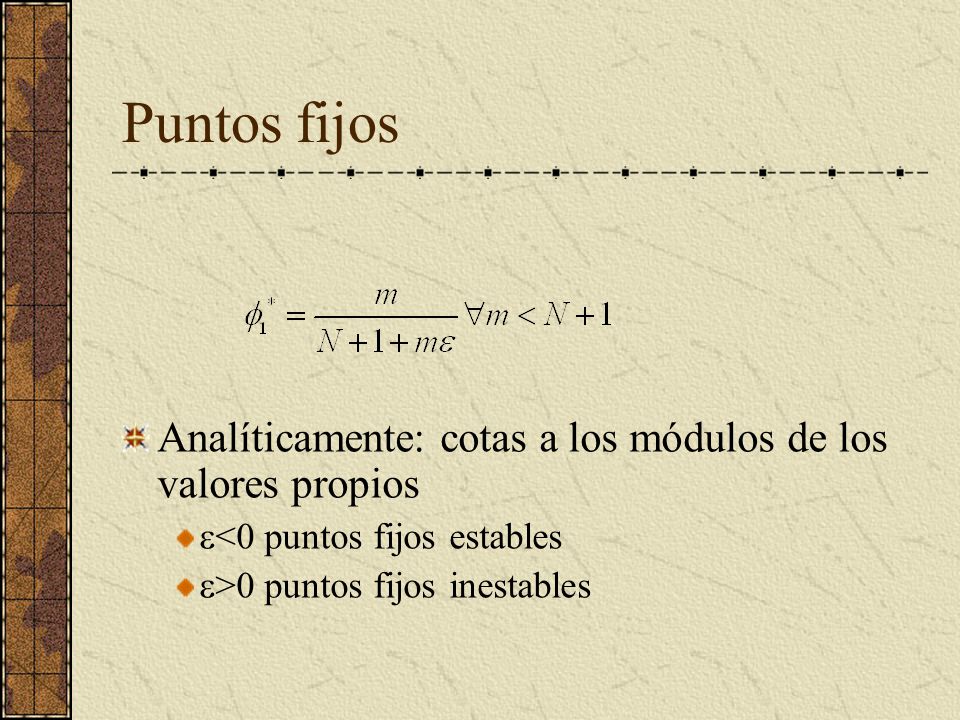

32 Puntos fijos Analíticamente: cotas a los módulos de los valores propios <0 puntos fijos estables >0 puntos fijos inestables

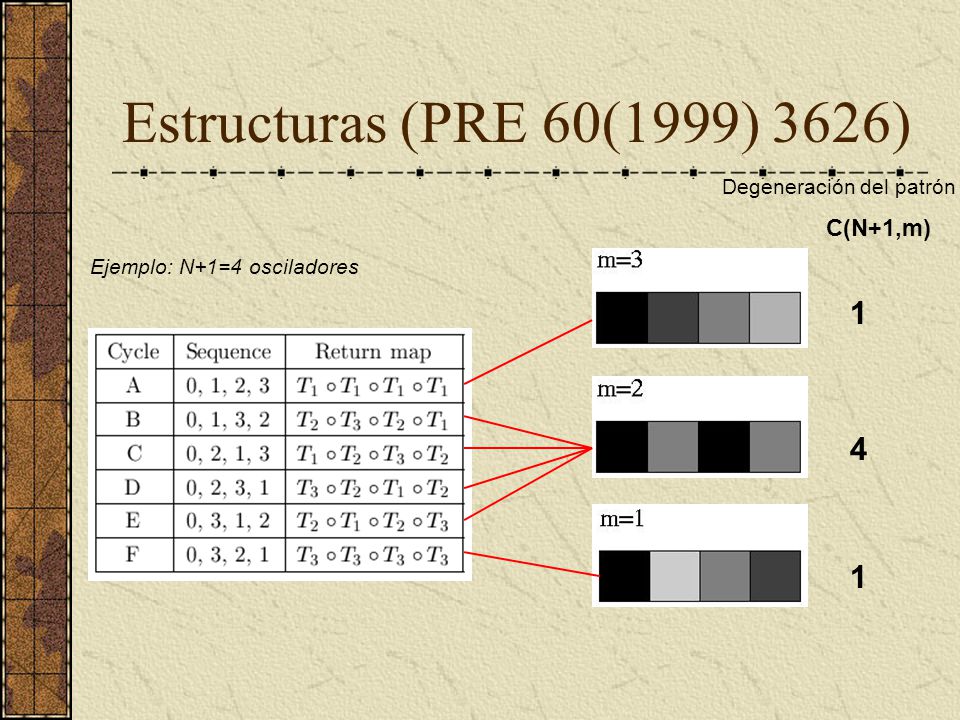

33 Estructuras (PRE 60(1999) 3626) 1 4 C(N+1,m) Degeneración del patrón
Ejemplo: N+1=4 osciladores

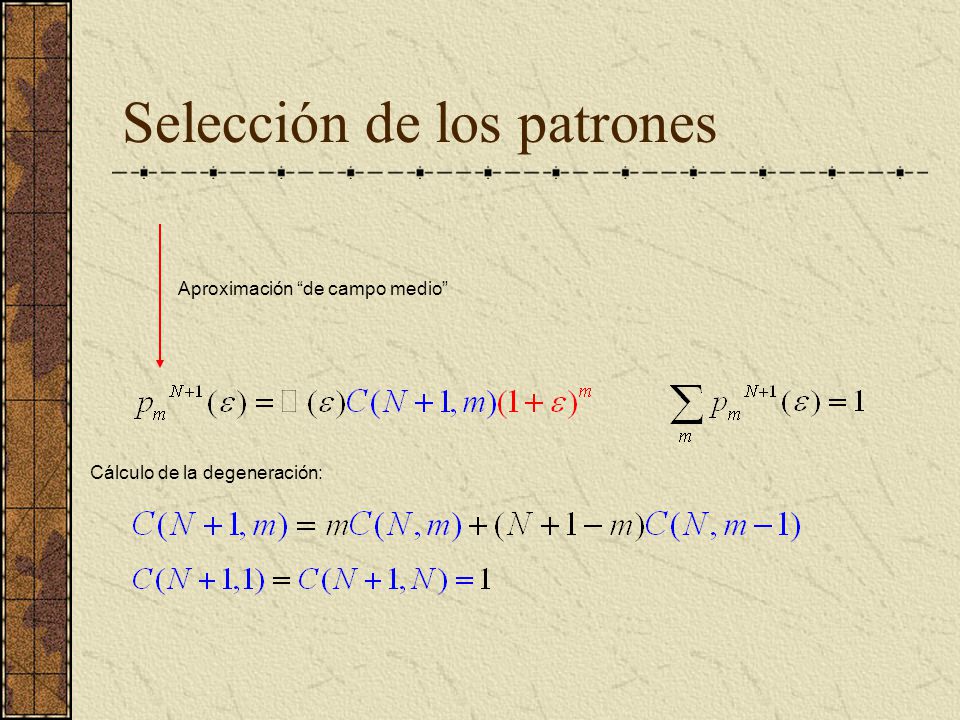

34 Selección de los patrones
Aproximación “de campo medio” Cálculo de la degeneración:

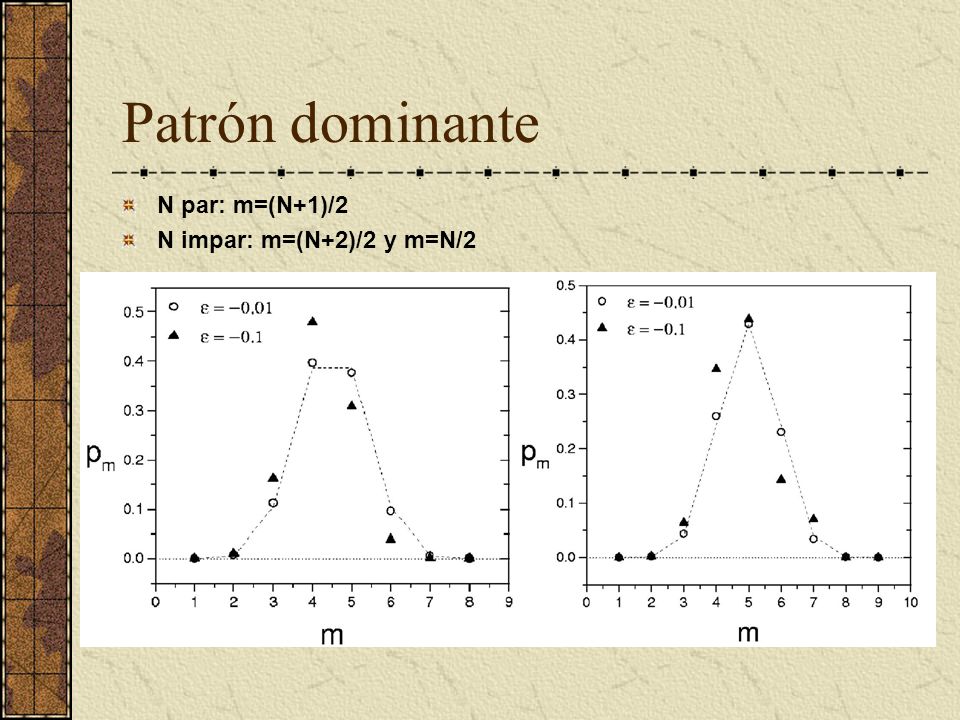

35 Patrón dominante N par: m=(N+1)/2 N impar: m=(N+2)/2 y m=N/2

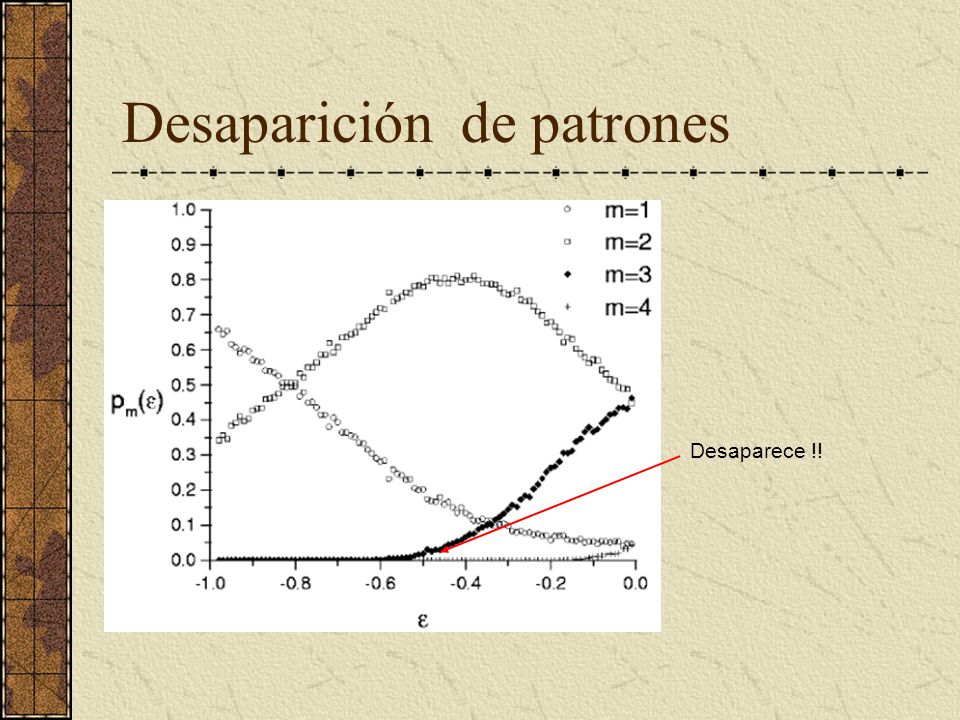

36 Desaparición de patrones
Desaparece !!

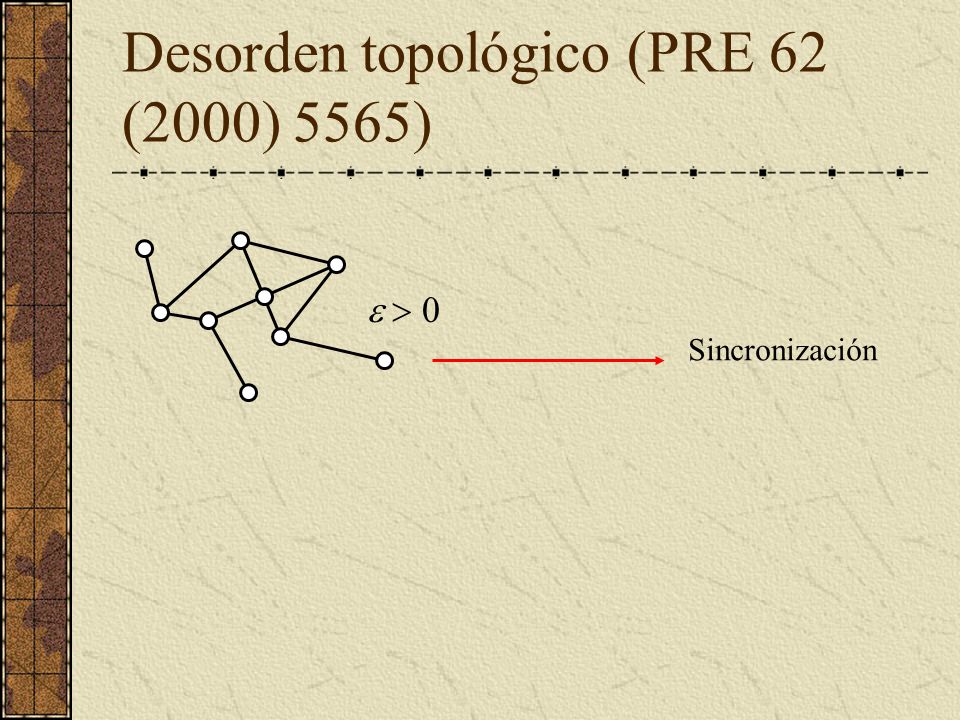

37 Desorden topológico (PRE 62 (2000) 5565)
Sincronización

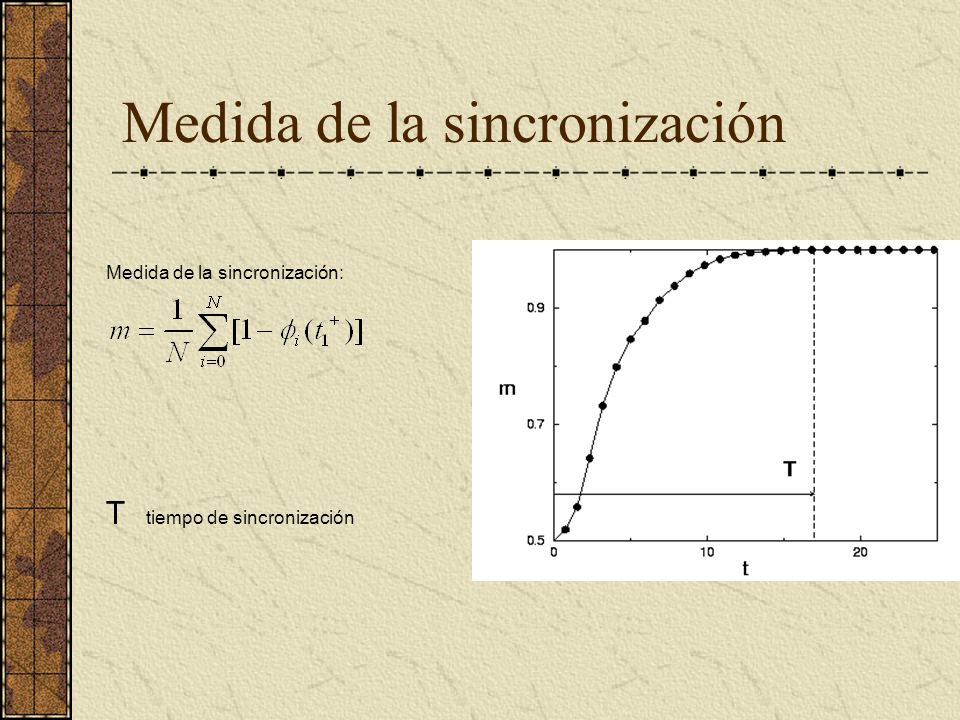

38 Medida de la sincronización
T tiempo de sincronización

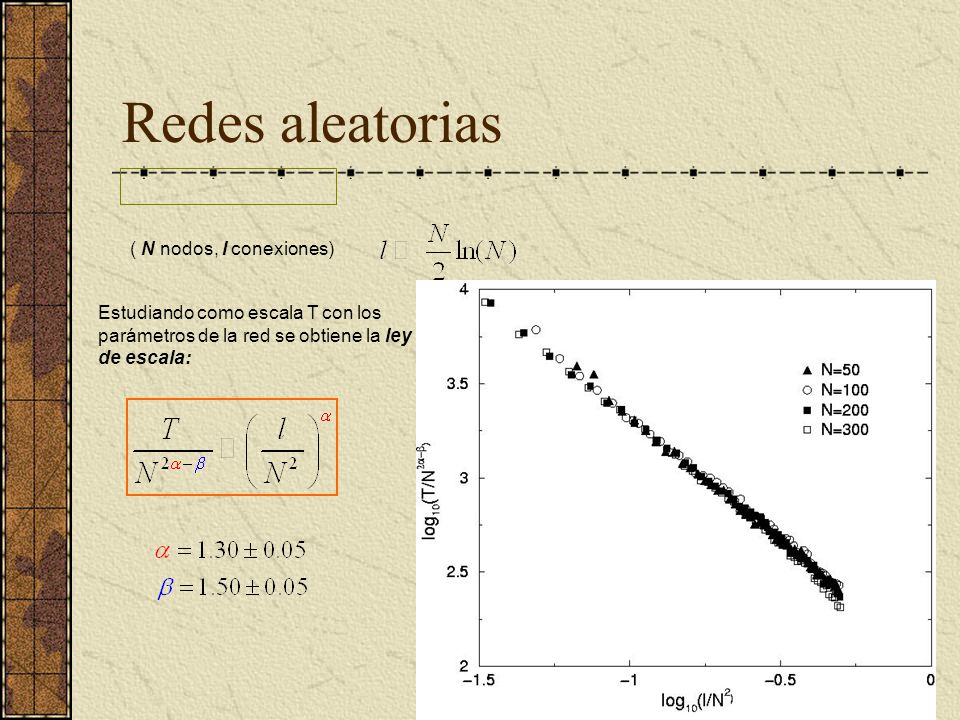

39 Redes aleatorias ( N nodos, l conexiones)
Estudiando como escala T con los parámetros de la red se obtiene la ley de escala:

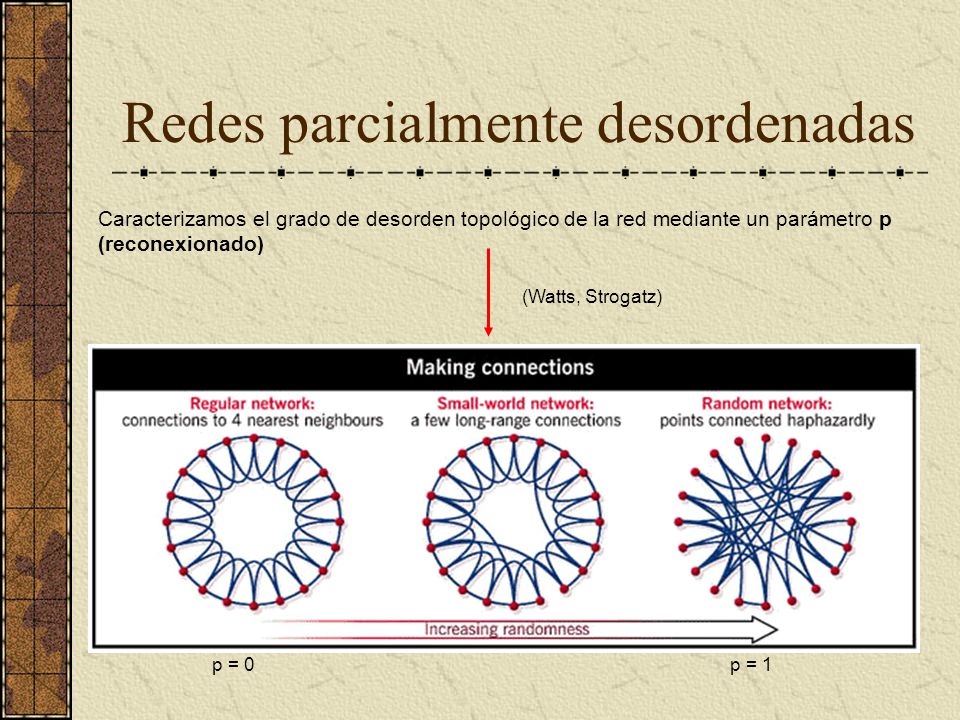

40 Redes parcialmente desordenadas
Caracterizamos el grado de desorden topológico de la red mediante un parámetro p (reconexionado) (Watts, Strogatz)

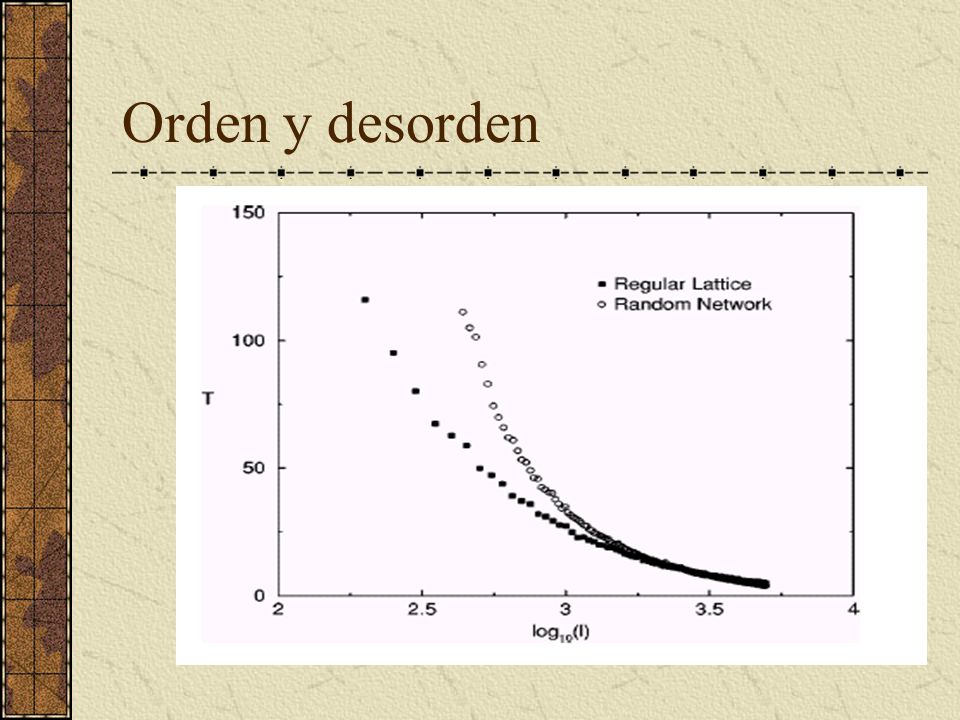

41 Orden y desorden

42 “Frustración dinámica” que impide una sincronización eficiente

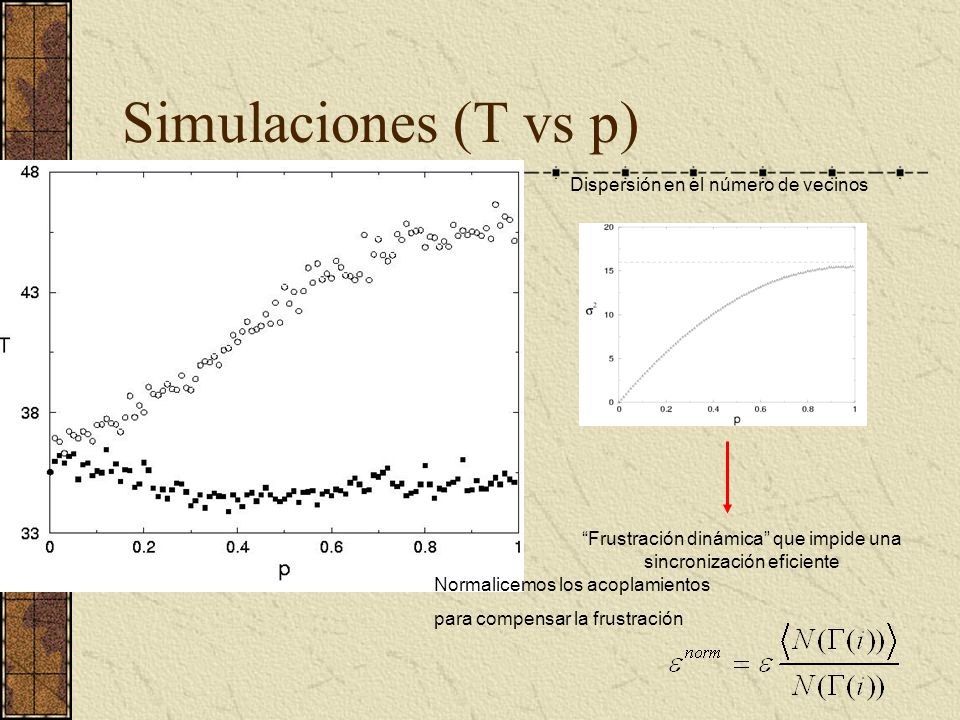

Simulaciones (T vs p) Dispersión en el número de vecinos “Frustración dinámica” que impide una sincronización eficiente Normalicemos los acoplamientos para compensar la frustración

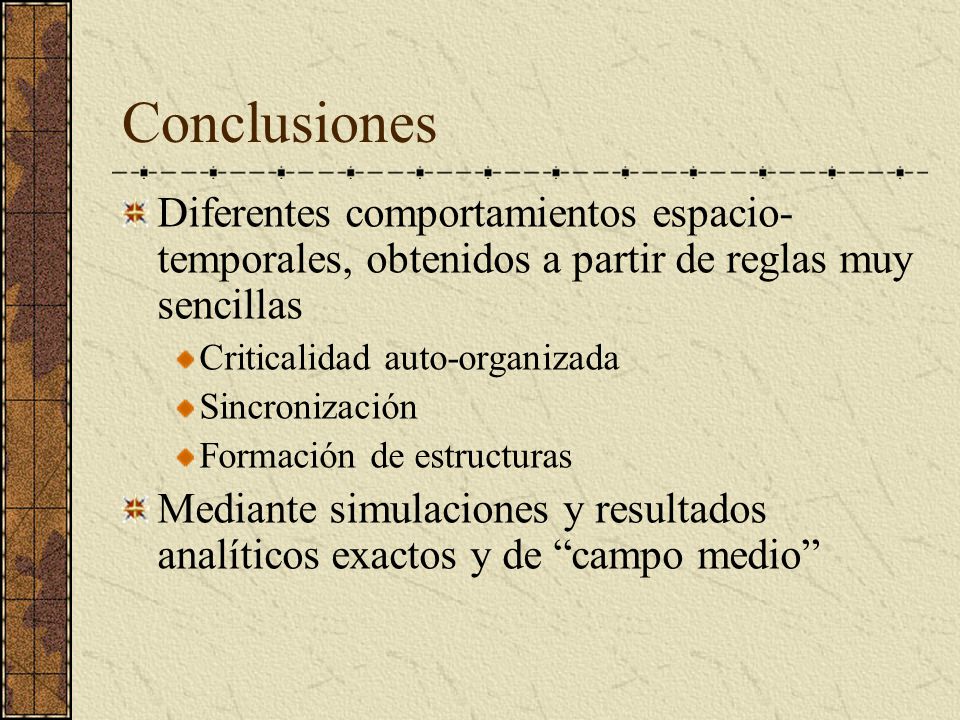

43 Conclusiones Diferentes comportamientos espacio-temporales, obtenidos a partir de reglas muy sencillas Criticalidad auto-organizada Sincronización Formación de estructuras Mediante simulaciones y resultados analíticos exactos y de “campo medio”
