1 Algebra Relacional

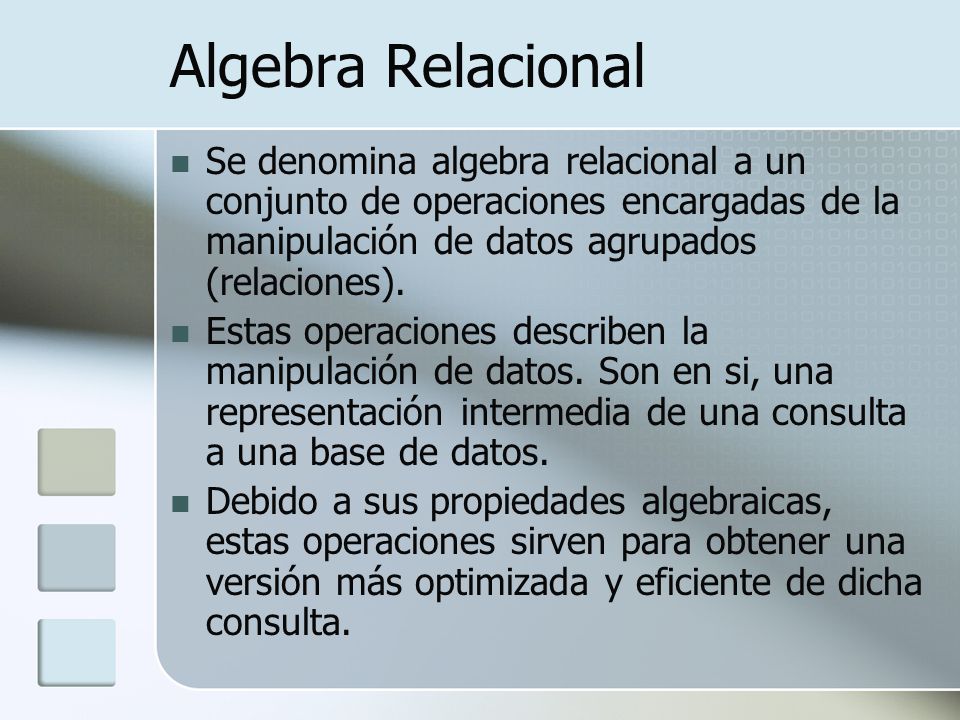

2 Algebra Relacional Se denomina algebra relacional a un conjunto de operaciones encargadas de la manipulación de datos agrupados (relaciones). Estas operaciones describen la manipulación de datos. Son en si, una representación intermedia de una consulta a una base de datos. Debido a sus propiedades algebraicas, estas operaciones sirven para obtener una versión más optimizada y eficiente de dicha consulta.

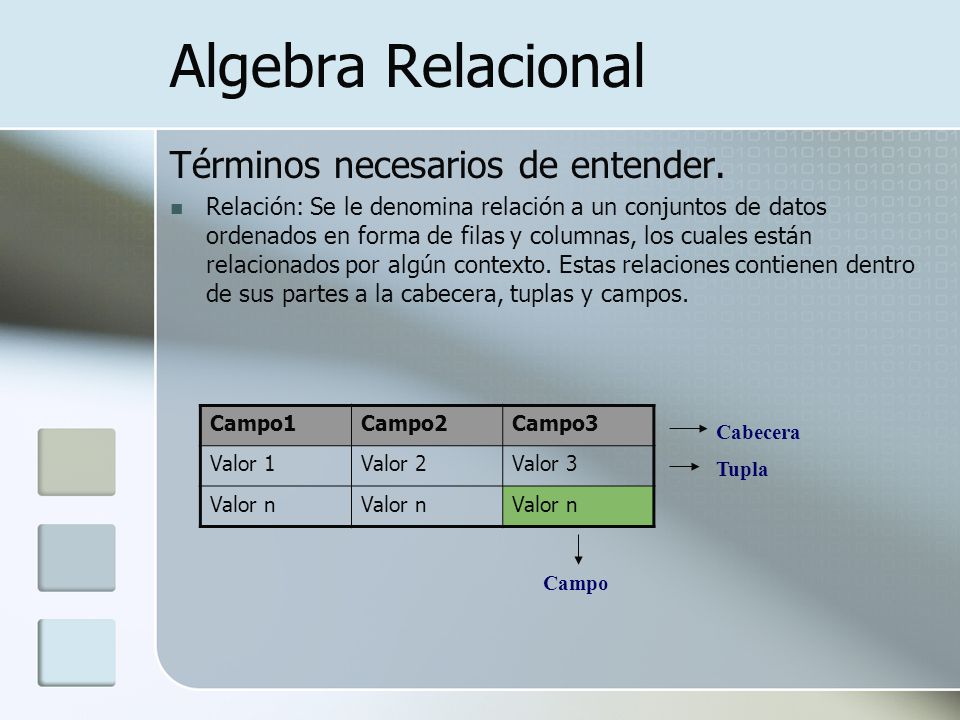

3 Algebra Relacional Términos necesarios de entender.
Relación: Se le denomina relación a un conjuntos de datos ordenados en forma de filas y columnas, los cuales están relacionados por algún contexto. Estas relaciones contienen dentro de sus partes a la cabecera, tuplas y campos. Campo1 Campo2 Campo3 Valor 1 Valor 2 Valor 3 Valor n Cabecera Tupla Campo

4 Algebra Relacional Tupla: Es una parte de una relación, un conjunto de datos que entregan una información relacionada. Enfocado a las bases de datos puede llamarse “registro” ó “filas de una tabla”. Campo1 Campo2 Campo3 Valor 1 Valor 2 Valor 3 Valor n Cabecera Tupla

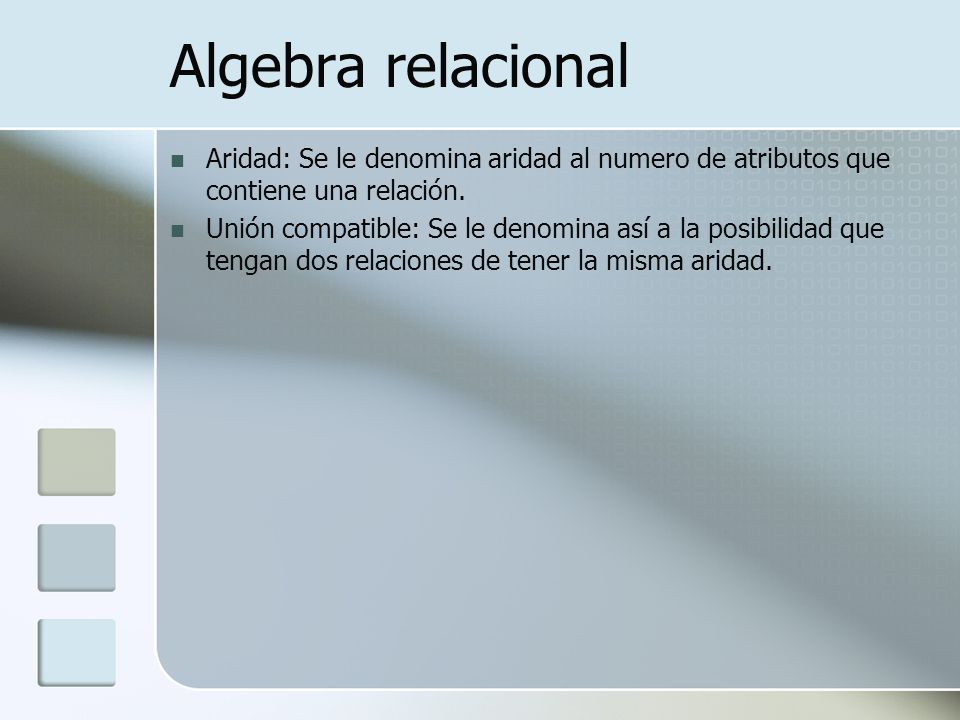

5 Algebra relacional Aridad: Se le denomina aridad al numero de atributos que contiene una relación. Unión compatible: Se le denomina así a la posibilidad que tengan dos relaciones de tener la misma aridad.

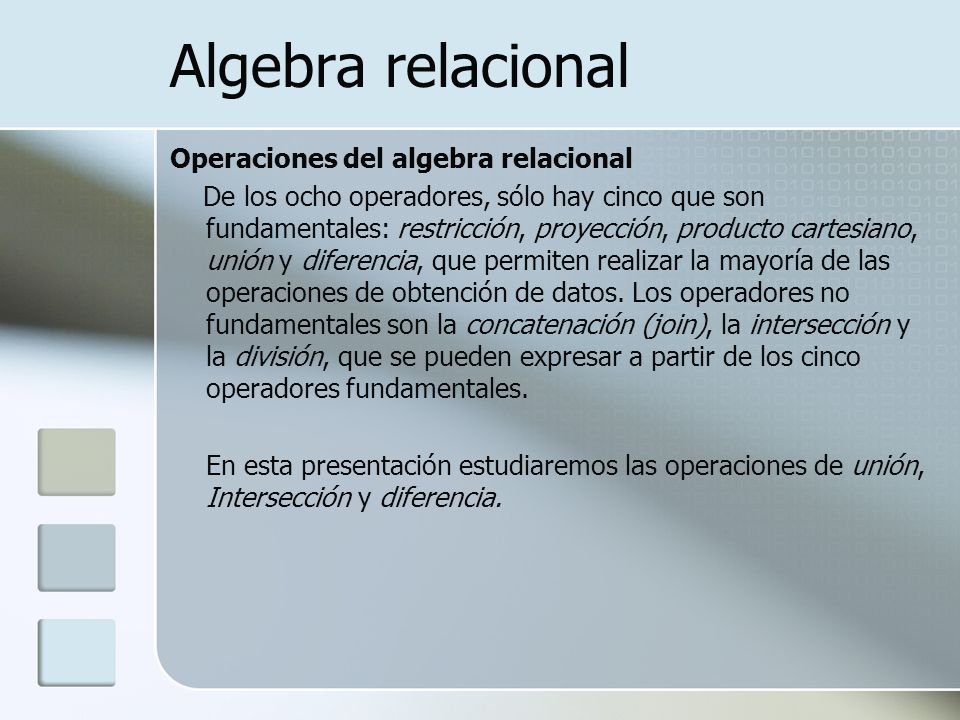

6 Algebra relacional Operaciones del algebra relacional
De los ocho operadores, sólo hay cinco que son fundamentales: restricción, proyección, producto cartesiano, unión y diferencia, que permiten realizar la mayoría de las operaciones de obtención de datos. Los operadores no fundamentales son la concatenación (join), la intersección y la división, que se pueden expresar a partir de los cinco operadores fundamentales. En esta presentación estudiaremos las operaciones de unión, Intersección y diferencia.

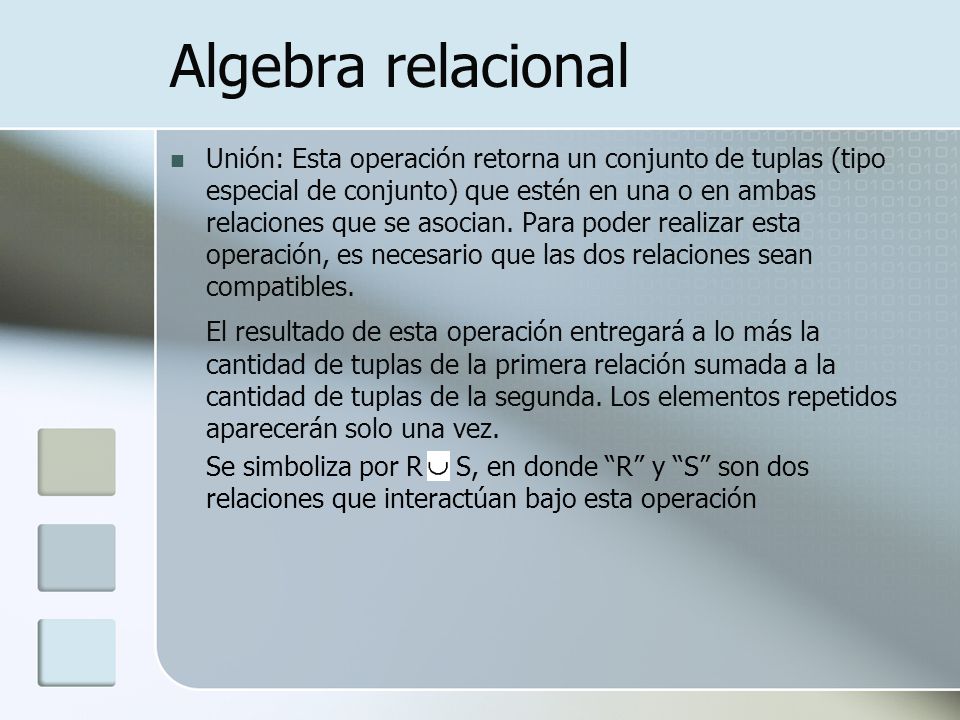

7 Algebra relacional Unión: Esta operación retorna un conjunto de tuplas (tipo especial de conjunto) que estén en una o en ambas relaciones que se asocian. Para poder realizar esta operación, es necesario que las dos relaciones sean compatibles. El resultado de esta operación entregará a lo más la cantidad de tuplas de la primera relación sumada a la cantidad de tuplas de la segunda. Los elementos repetidos aparecerán solo una vez. Se simboliza por R S, en donde “R” y “S” son dos relaciones que interactúan bajo esta operación

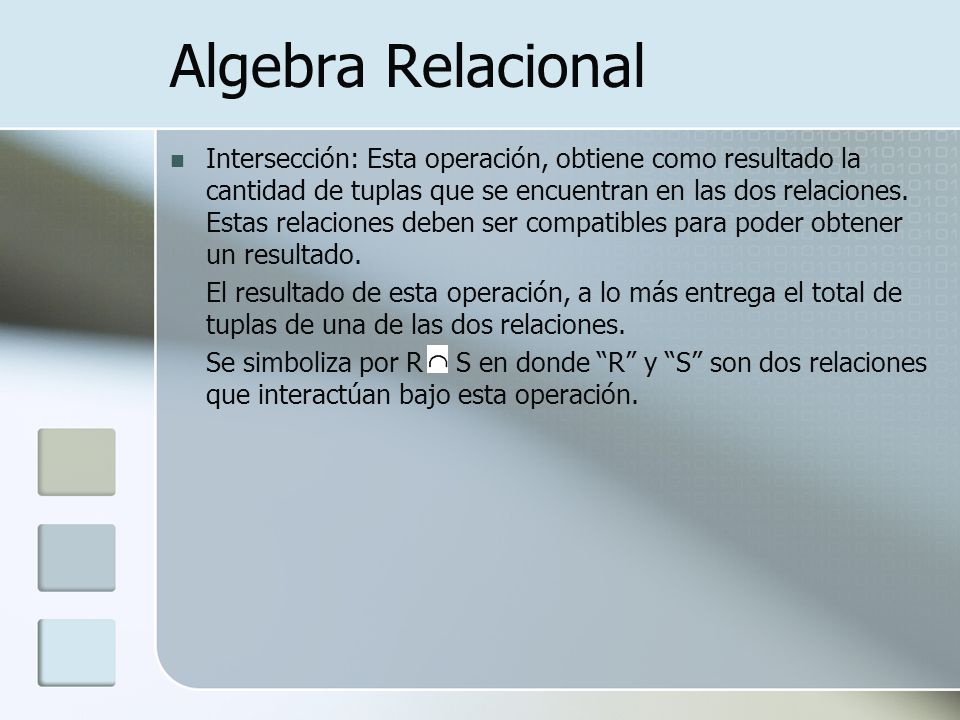

8 Algebra Relacional Intersección: Esta operación, obtiene como resultado la cantidad de tuplas que se encuentran en las dos relaciones. Estas relaciones deben ser compatibles para poder obtener un resultado. El resultado de esta operación, a lo más entrega el total de tuplas de una de las dos relaciones. Se simboliza por R S en donde “R” y “S” son dos relaciones que interactúan bajo esta operación.

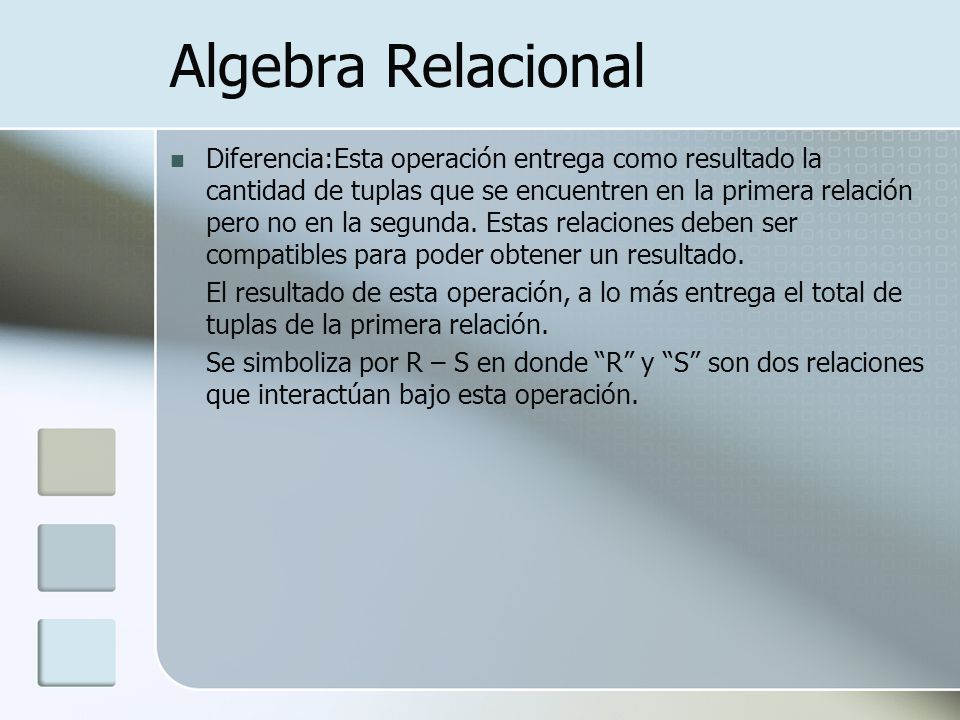

9 Algebra Relacional Diferencia:Esta operación entrega como resultado la cantidad de tuplas que se encuentren en la primera relación pero no en la segunda. Estas relaciones deben ser compatibles para poder obtener un resultado. El resultado de esta operación, a lo más entrega el total de tuplas de la primera relación. Se simboliza por R – S en donde “R” y “S” son dos relaciones que interactúan bajo esta operación.

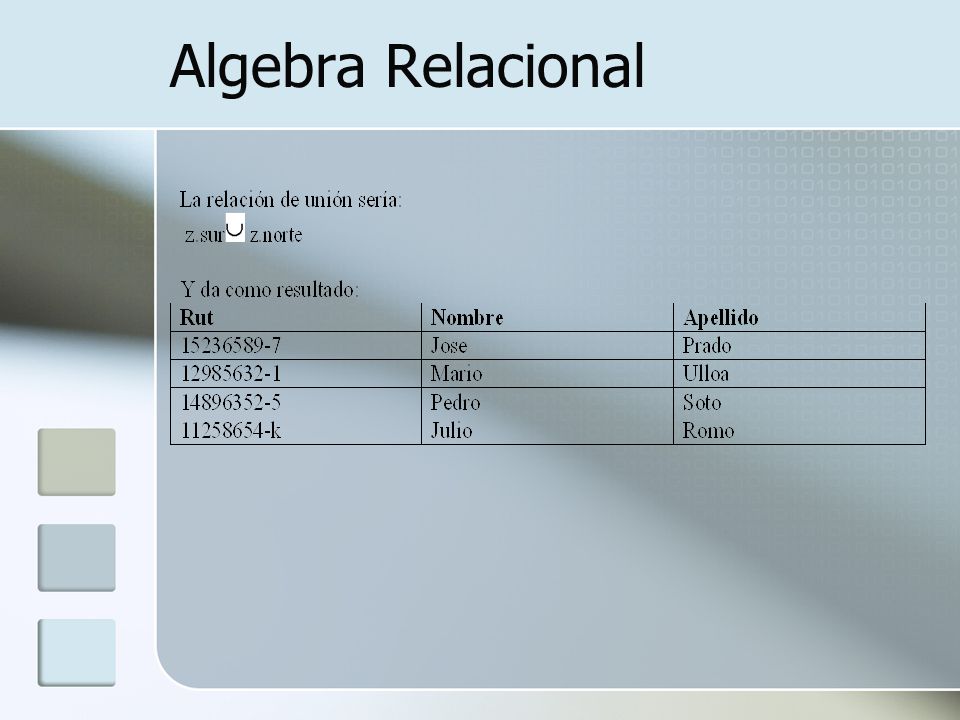

10 Algebra Relacional

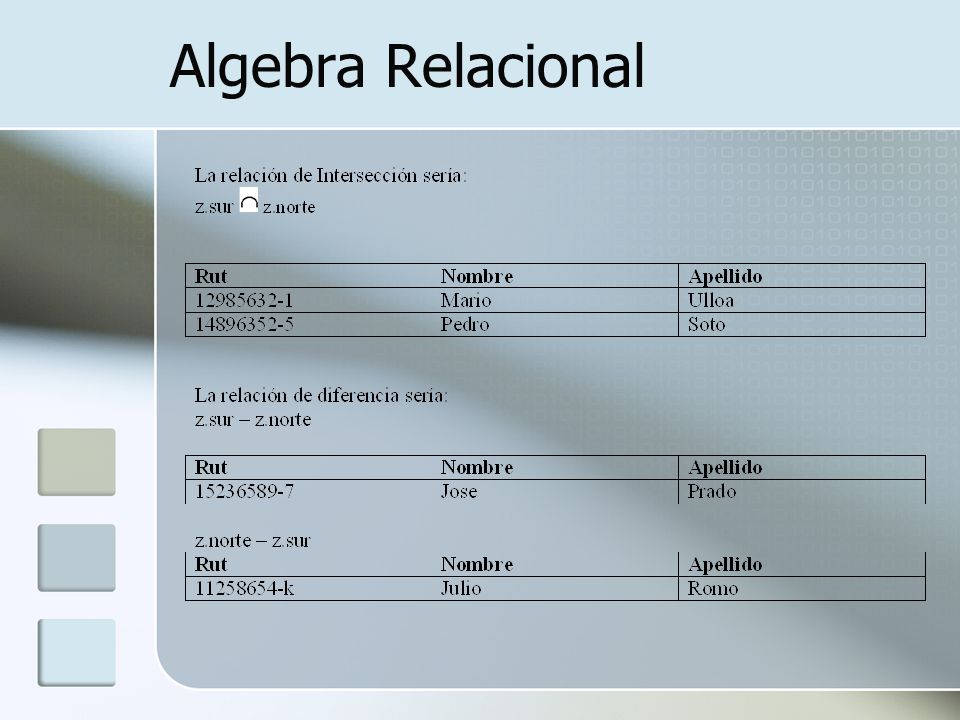

11 Algebra Relacional

12 Algebra Relacional

13 Integrantes Juan Zamorano Jose Saldias M.Andres Sepulveda

14 FIN
