Lenguajes Relacionales Carlos A. Rodríguez Adaptación Gloria Lucía Giraldo Gómez Universidad Nacional de Colombia.

Presentaciones similares


Presentación del tema: "Lenguajes Relacionales Carlos A. Rodríguez Adaptación Gloria Lucía Giraldo Gómez Universidad Nacional de Colombia."— Transcripción de la presentación:

1 Lenguajes Relacionales Carlos A. Rodríguez Adaptación Gloria Lucía Giraldo Gómez Universidad Nacional de Colombia

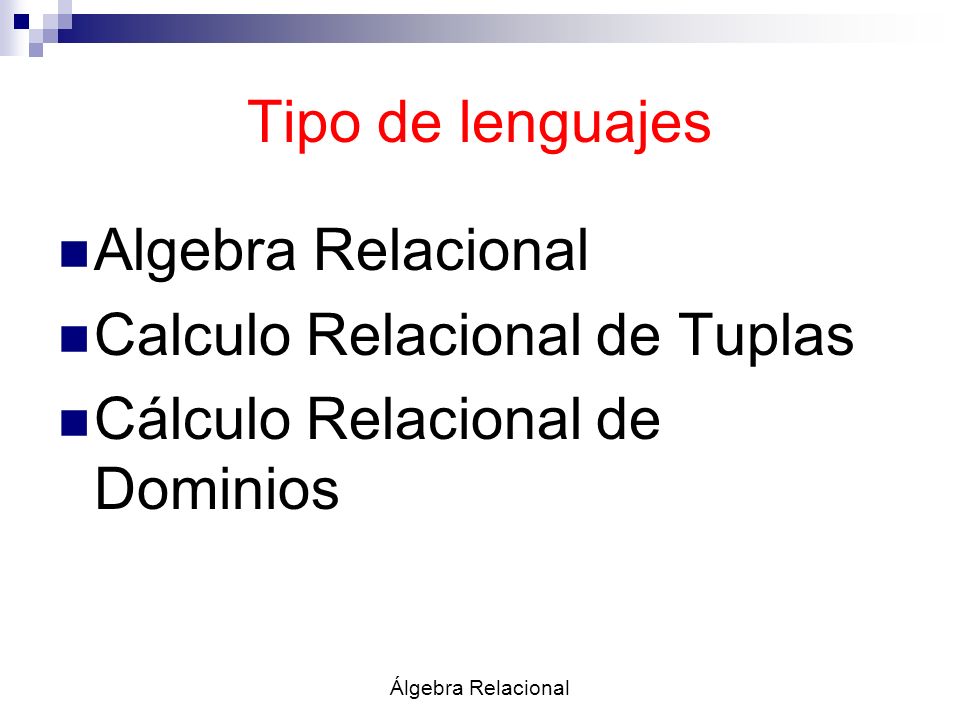

2 Tipo de lenguajes Algebra Relacional Calculo Relacional de Tuplas Cálculo Relacional de Dominios Álgebra Relacional

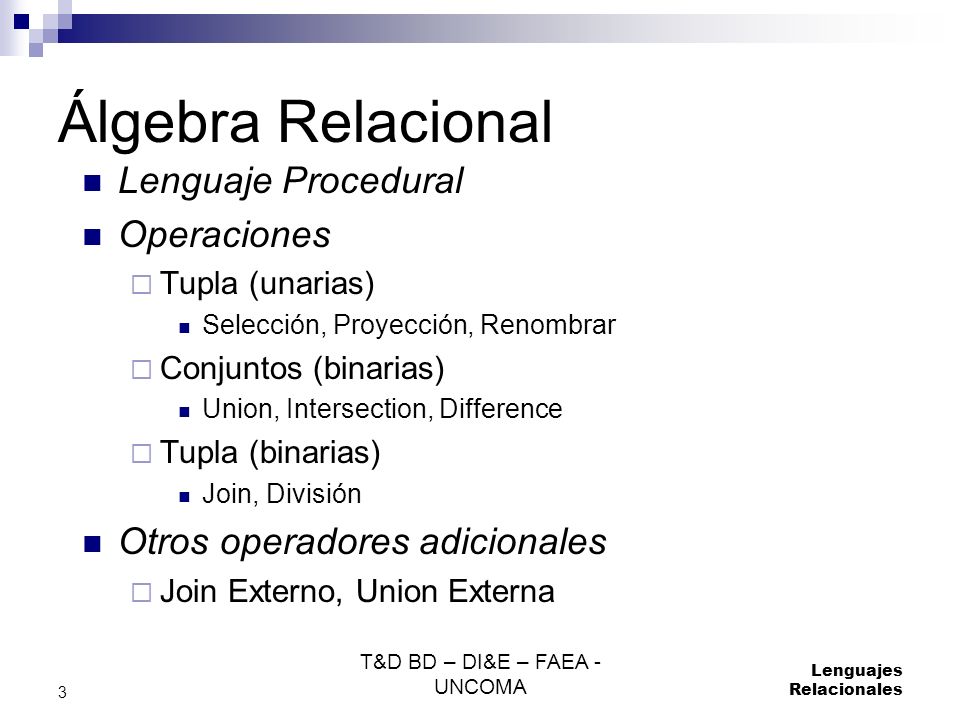

3 T&D BD – DI&E – FAEA - UNCOMA Lenguajes Relacionales 3 Álgebra Relacional Lenguaje Procedural Operaciones Tupla (unarias) Selección, Proyección, Renombrar Conjuntos (binarias) Union, Intersection, Difference Tupla (binarias) Join, División Otros operadores adicionales Join Externo, Union Externa

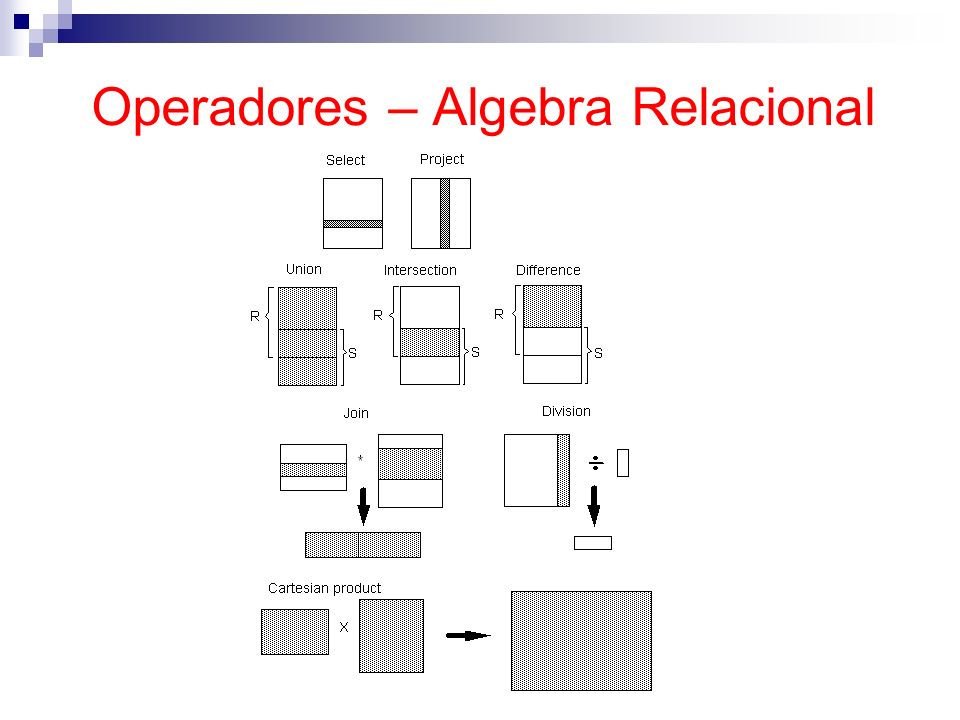

4 Operadores – Algebra Relacional

5 5 Cálculo Relacional La Lógica de Primer Orden (FOL) puede pensarse como un lenguaje de consulta de dos formas: Calculo relacional de tuplas Cálculo relacional de dominio La diferencia es el nivel al que son utilizadas las variables Nivel de Atributo para los Dominios Nivel de Tuplas

6 6 Cálculo Relacional de Tuplas (1) Lenguaje de Consulta no Procedural describe información deseada sin dar un proceso específico para obtener esa información. Consultas de la forma { t | P( t) } Conjunto de tuplas t tal que P(Predicado) es verdadero en t

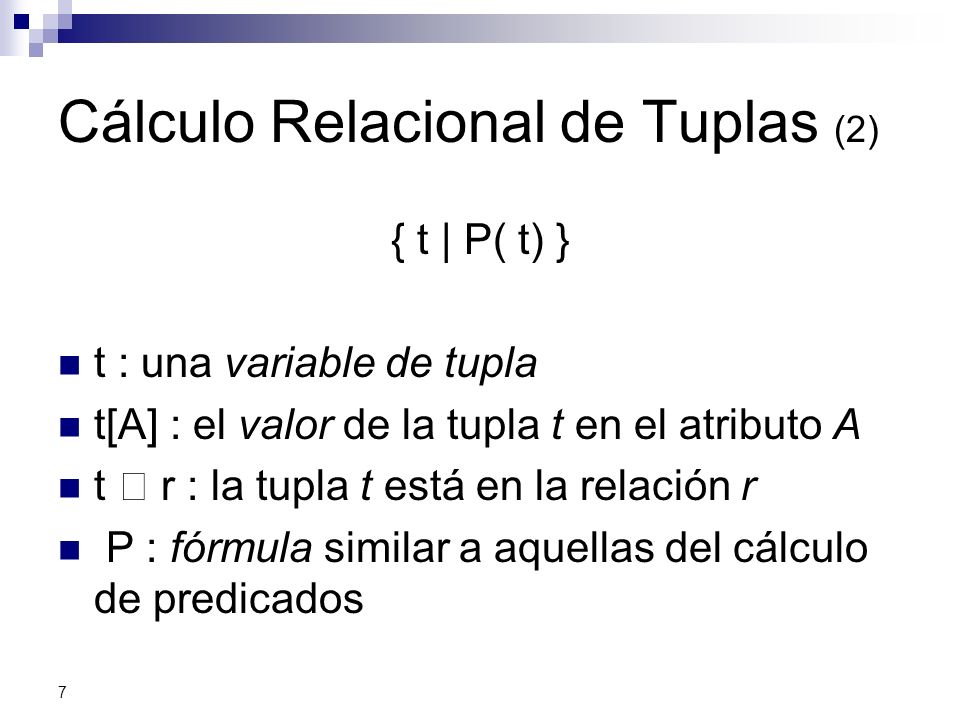

7 7 Cálculo Relacional de Tuplas (2) { t | P( t) } t : una variable de tupla t[A] : el valor de la tupla t en el atributo A t r : la tupla t está en la relación r P : fórmula similar a aquellas del cálculo de predicados

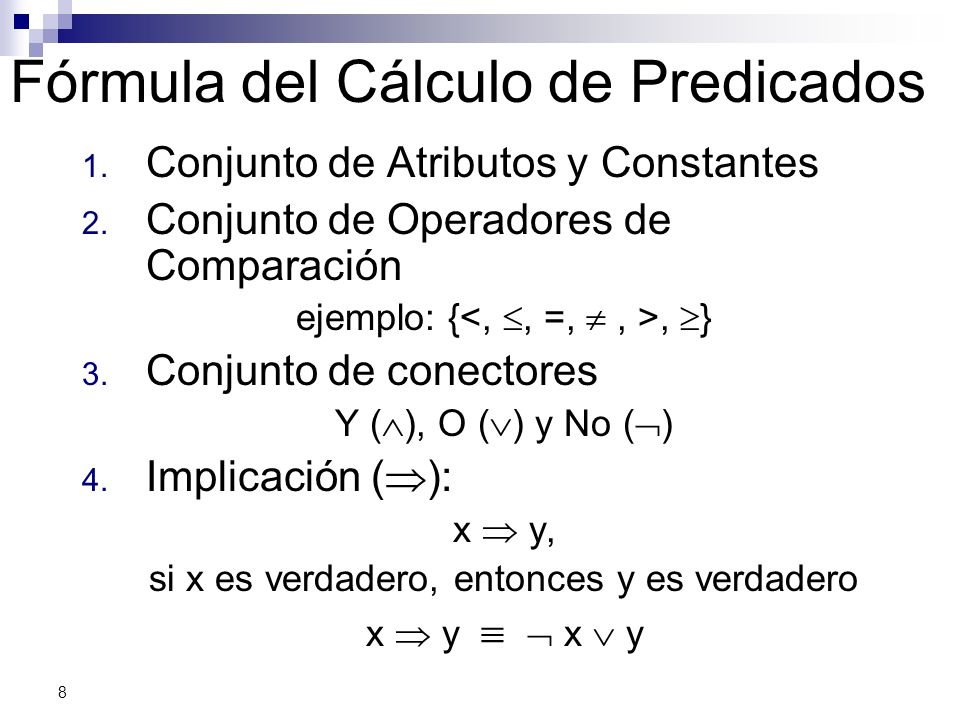

8 8 Fórmula del Cálculo de Predicados 1. Conjunto de Atributos y Constantes 2. Conjunto de Operadores de Comparación ejemplo: {, } 3. Conjunto de conectores Y ( ), O ( ) y No ( ) 4. Implicación ( ): x y, si x es verdadero, entonces y es verdadero x y

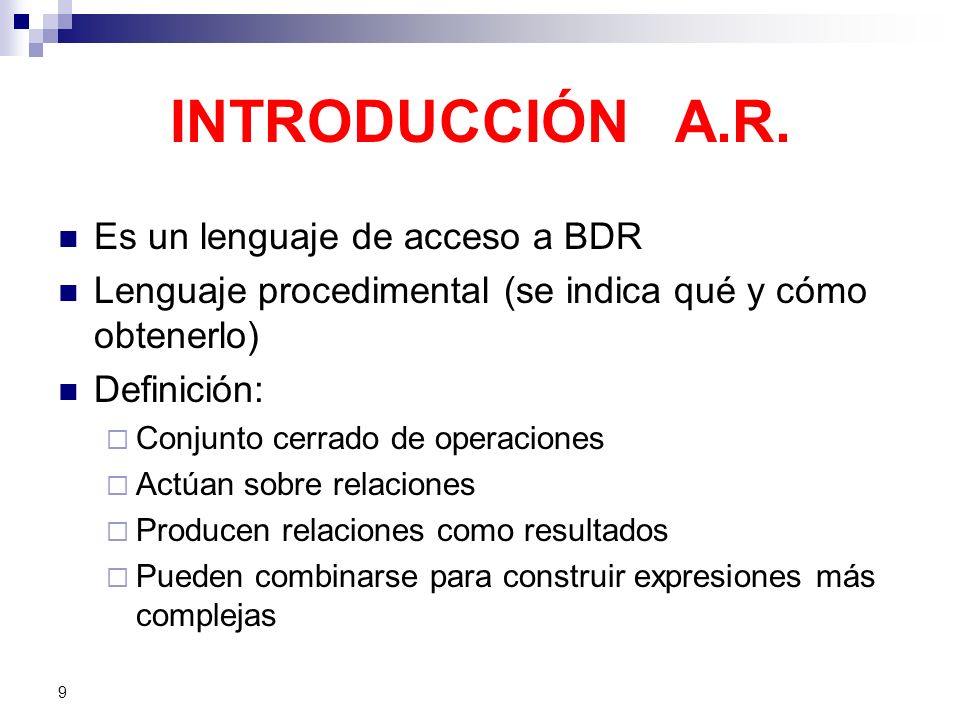

9 9 INTRODUCCIÓN A.R. Es un lenguaje de acceso a BDR Lenguaje procedimental (se indica qué y cómo obtenerlo) Definición: Conjunto cerrado de operaciones Actúan sobre relaciones Producen relaciones como resultados Pueden combinarse para construir expresiones más complejas complejas

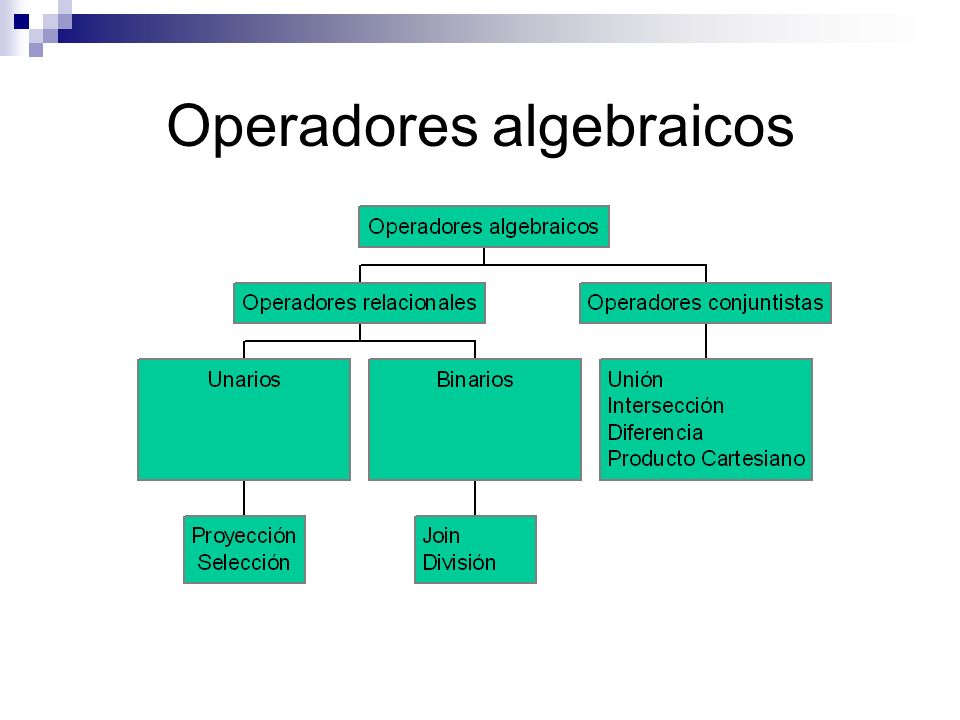

10 Operadores algebraicos

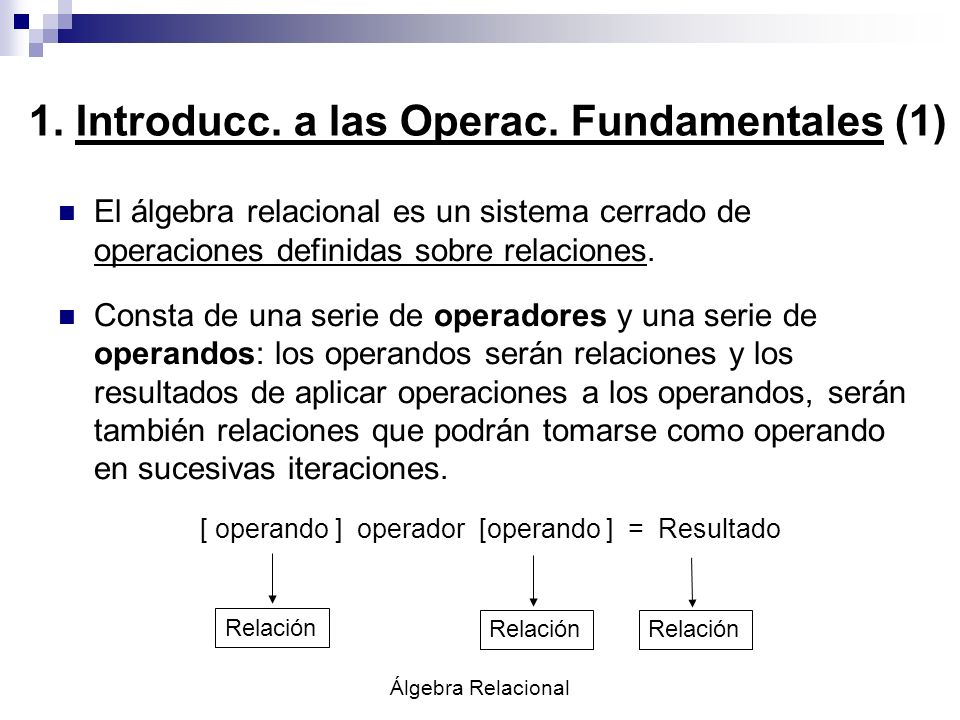

11 Álgebra Relacional 1. Introducc. a las Operac. Fundamentales (1) El álgebra relacional es un sistema cerrado de operaciones definidas sobre relaciones. Consta de una serie de operadores y una serie de operandos: los operandos serán relaciones y los resultados de aplicar operaciones a los operandos, serán también relaciones que podrán tomarse como operando en sucesivas iteraciones. [ operando ] operador [operando ] = Resultado Relación

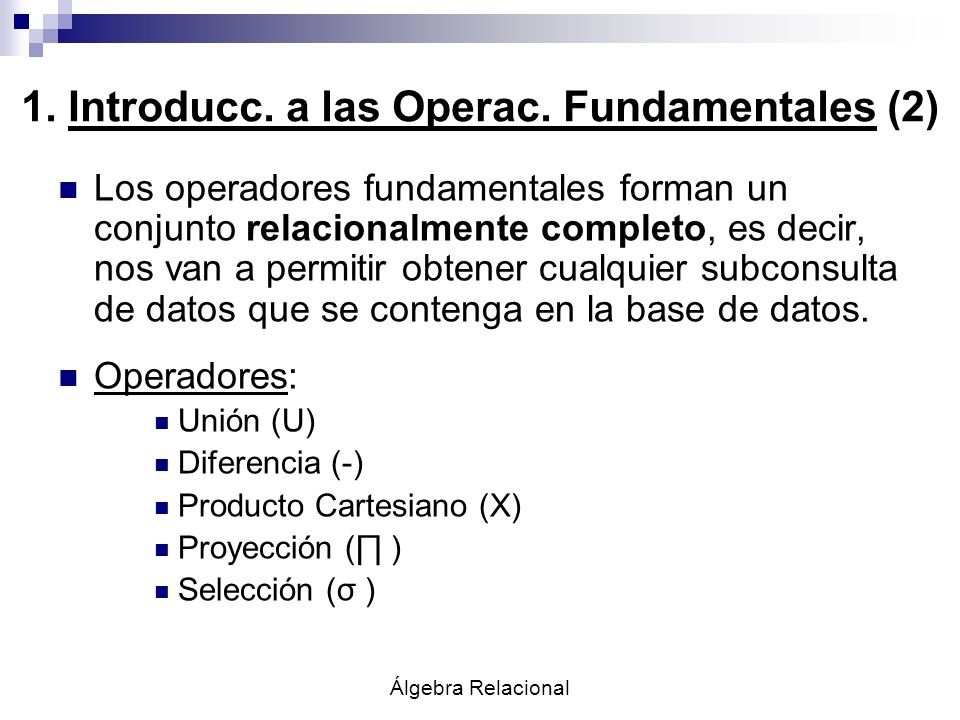

12 Álgebra Relacional 1. Introducc. a las Operac. Fundamentales (2) Los operadores fundamentales forman un conjunto relacionalmente completo, es decir, nos van a permitir obtener cualquier subconsulta de datos que se contenga en la base de datos. Operadores: Unión (U) Diferencia (-) Producto Cartesiano (X) Proyección ( ) Selección (σ )

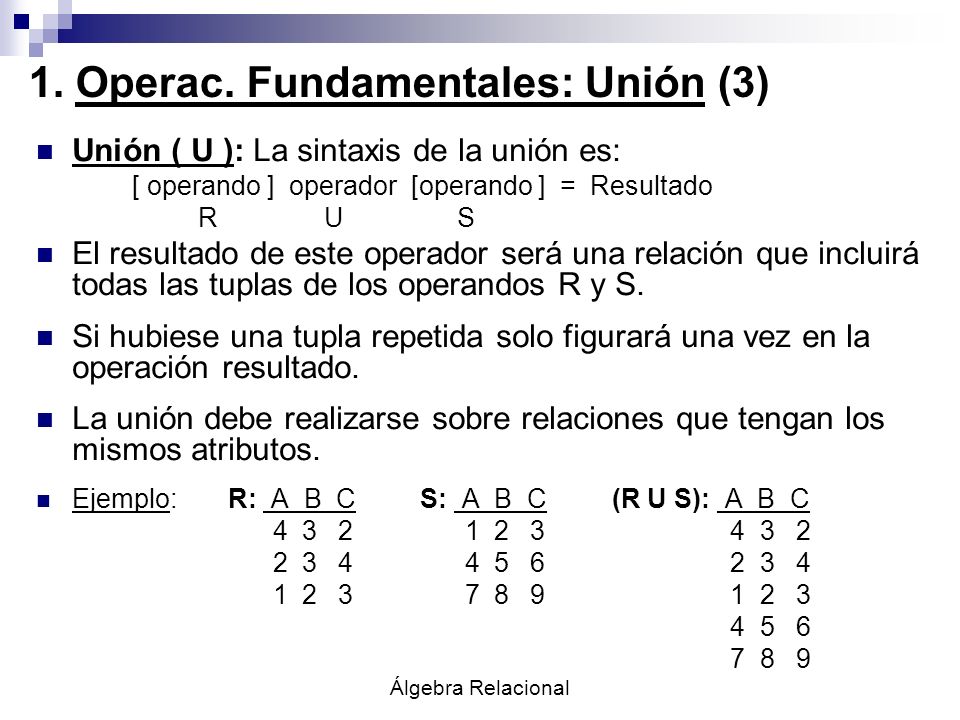

13 Álgebra Relacional 1. Operac. Fundamentales: Unión (3) Unión ( U ): La sintaxis de la unión es: [ operando ] operador [operando ] = Resultado RU S El resultado de este operador será una relación que incluirá todas las tuplas de los operandos R y S. Si hubiese una tupla repetida solo figurará una vez en la operación resultado. La unión debe realizarse sobre relaciones que tengan los mismos atributos. Ejemplo:R: A B CS: A B C (R U S): A B C

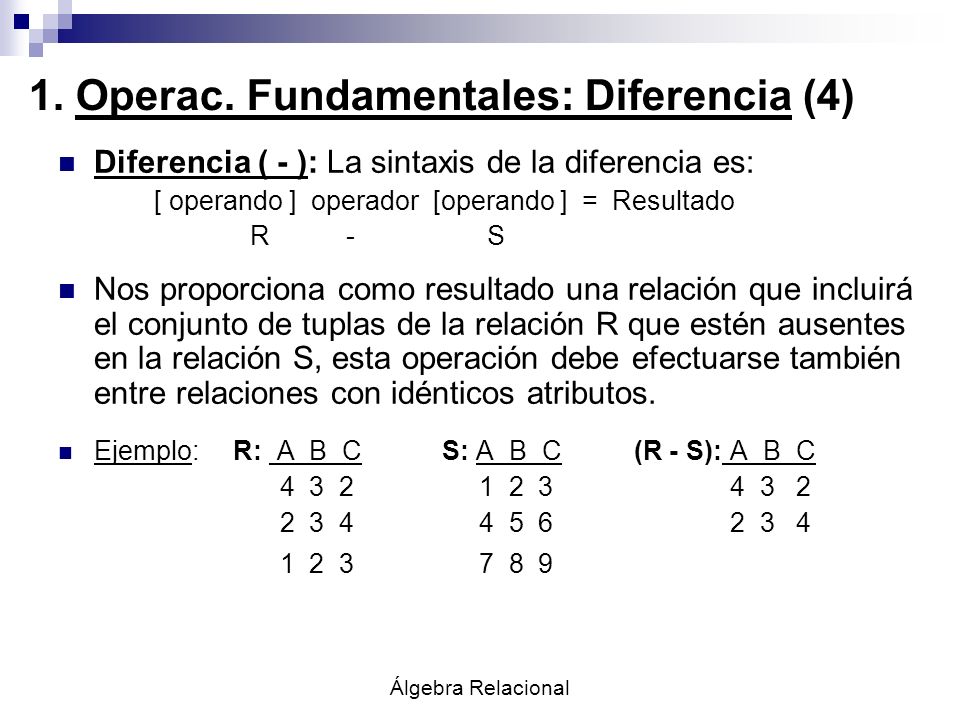

14 Álgebra Relacional Diferencia ( - ): La sintaxis de la diferencia es: [ operando ] operador [operando ] = Resultado R- S Nos proporciona como resultado una relación que incluirá el conjunto de tuplas de la relación R que estén ausentes en la relación S, esta operación debe efectuarse también entre relaciones con idénticos atributos. Ejemplo: R: A B CS: A B C(R - S):A B C Operac. Fundamentales: Diferencia (4)

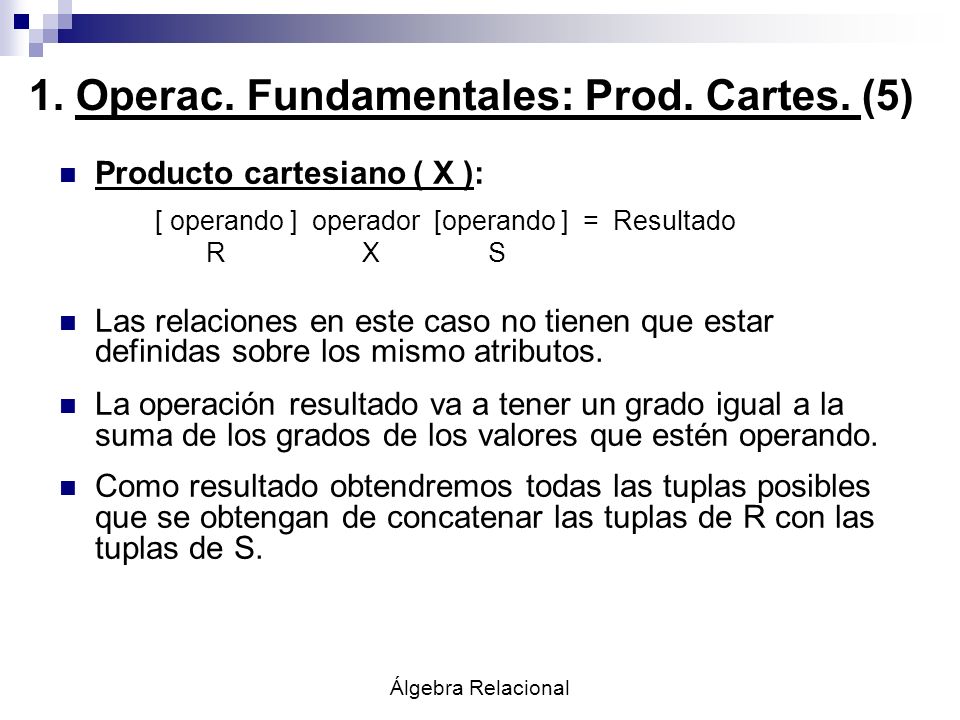

15 Álgebra Relacional Producto cartesiano ( X ): [ operando ] operador [operando ] = Resultado R X S Las relaciones en este caso no tienen que estar definidas sobre los mismo atributos. La operación resultado va a tener un grado igual a la suma de los grados de los valores que estén operando. Como resultado obtendremos todas las tuplas posibles que se obtengan de concatenar las tuplas de R con las tuplas de S. 1. Operac. Fundamentales: Prod. Cartes. (5)

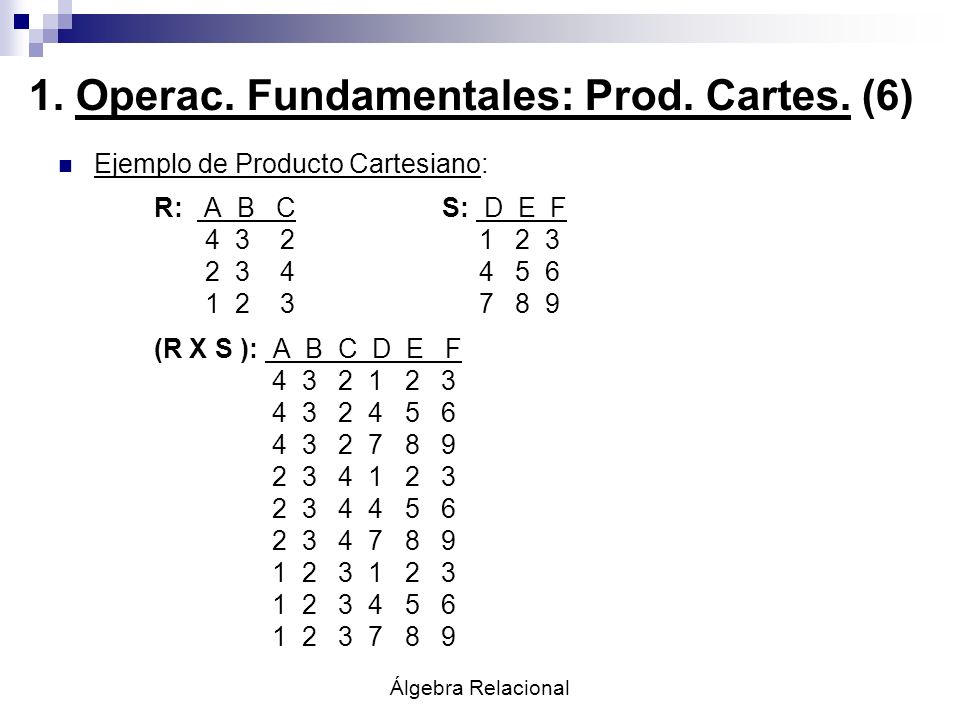

16 Álgebra Relacional Ejemplo de Producto Cartesiano: R: A B CS: D E F (R X S ): A B C D E F Operac. Fundamentales: Prod. Cartes. (6)

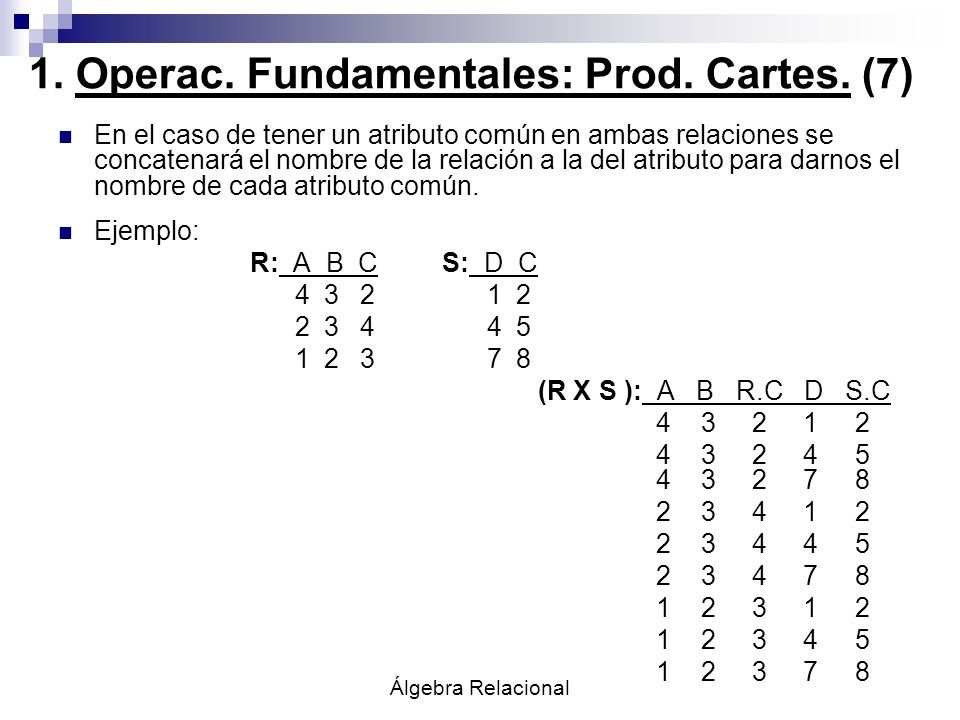

17 Álgebra Relacional En el caso de tener un atributo común en ambas relaciones se concatenará el nombre de la relación a la del atributo para darnos el nombre de cada atributo común. Ejemplo: R: A B CS: D C (R X S ): A B R.C D S.C Operac. Fundamentales: Prod. Cartes. (7)

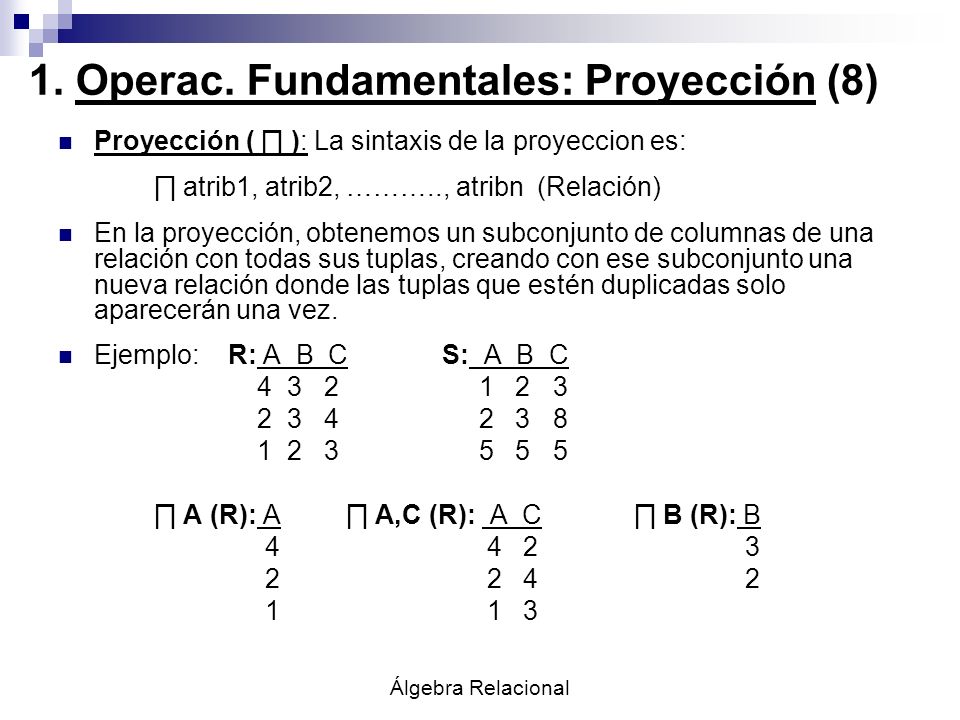

18 Álgebra Relacional Proyección ( ): La sintaxis de la proyeccion es: atrib1, atrib2, ……….., atribn (Relación) En la proyección, obtenemos un subconjunto de columnas de una relación con todas sus tuplas, creando con ese subconjunto una nueva relación donde las tuplas que estén duplicadas solo aparecerán una vez. Ejemplo: R: A B CS: A B C A (R): A A,C (R): A C B (R): B Operac. Fundamentales: Proyección (8)

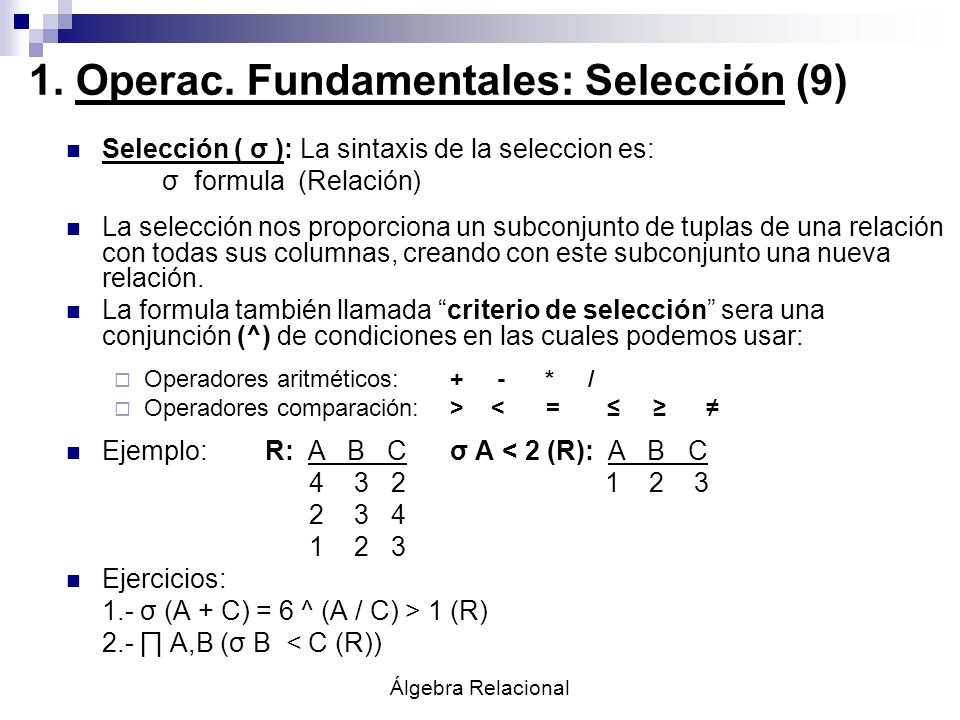

19 Álgebra Relacional Selección ( σ ): La sintaxis de la seleccion es: σ formula (Relación) La selección nos proporciona un subconjunto de tuplas de una relación con todas sus columnas, creando con este subconjunto una nueva relación. La formula también llamada criterio de selección sera una conjunción (^) de condiciones en las cuales podemos usar: Operadores aritméticos: + - * / Operadores comparación:> <= Ejemplo: R: A B Cσ A < 2 (R): A B C Ejercicios: 1.- σ (A + C) = 6 ^ (A / C) > 1 (R) 2.- A,B (σ B < C (R)) 1. Operac. Fundamentales: Selección (9)

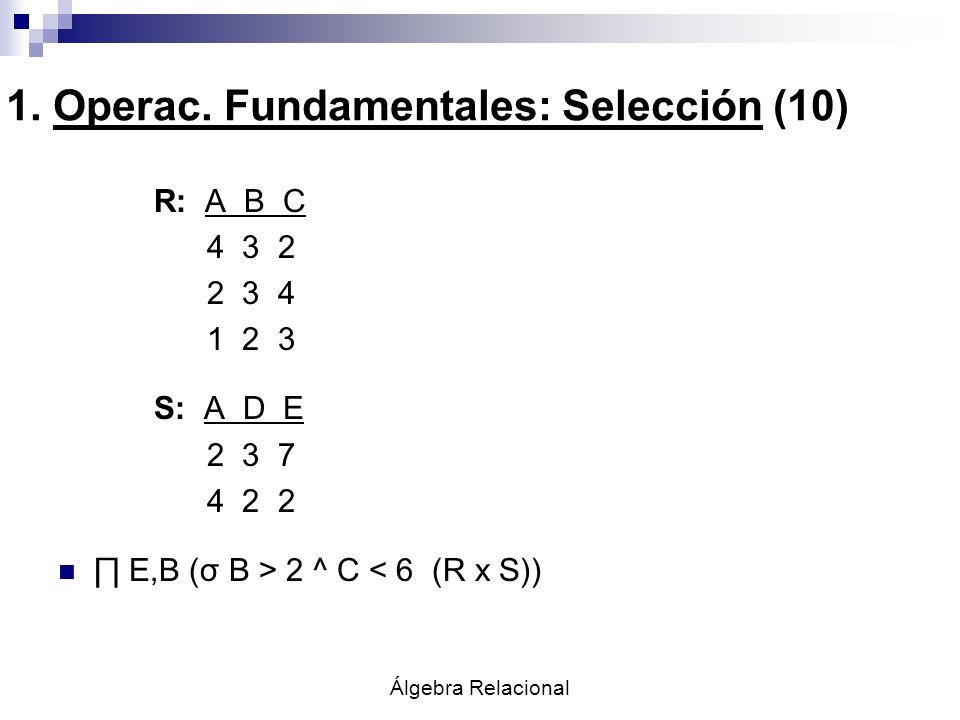

20 Álgebra Relacional R: A B C S: A D E E,B (σ B > 2 ^ C < 6 (R x S)) 1. Operac. Fundamentales: Selección (10)

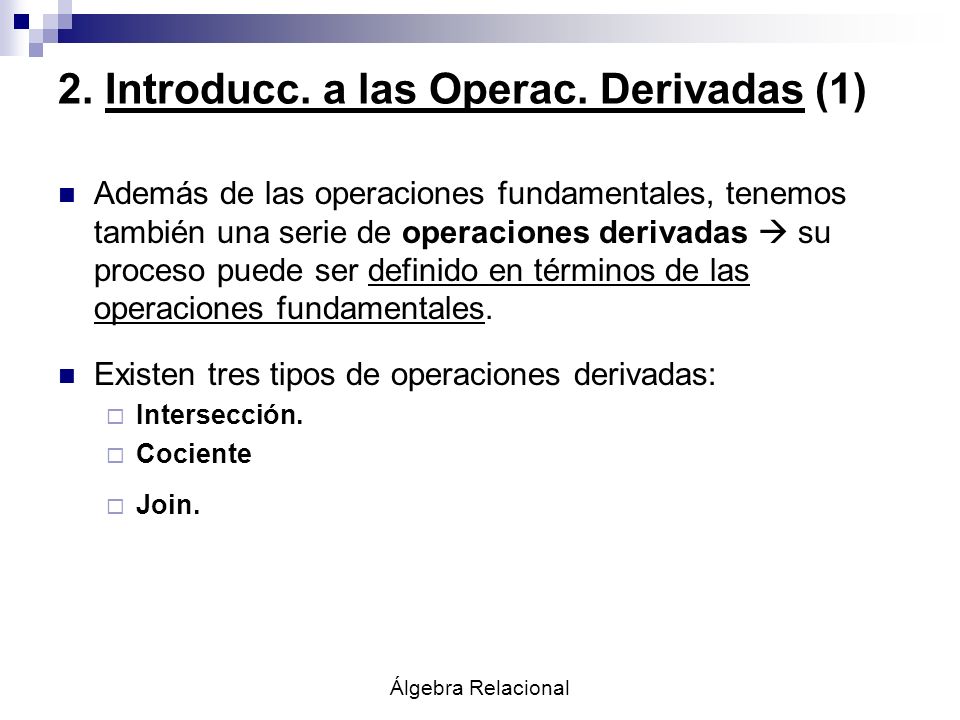

21 Álgebra Relacional 2. Introducc. a las Operac. Derivadas (1) Además de las operaciones fundamentales, tenemos también una serie de operaciones derivadas su proceso puede ser definido en términos de las operaciones fundamentales. Existen tres tipos de operaciones derivadas: Intersección. Cociente Join.

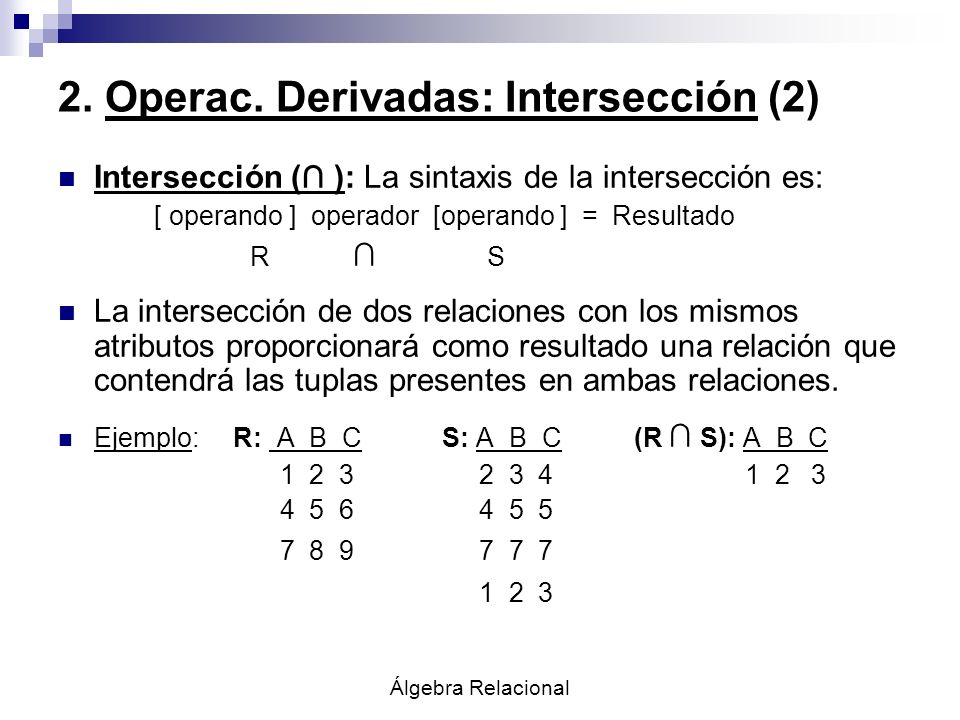

22 Álgebra Relacional 2. Operac. Derivadas: Intersección (2) Intersección ( ): La sintaxis de la intersección es: [ operando ] operador [operando ] = Resultado R S La intersección de dos relaciones con los mismos atributos proporcionará como resultado una relación que contendrá las tuplas presentes en ambas relaciones. Ejemplo: R: A B CS: A B C(R S): A B C

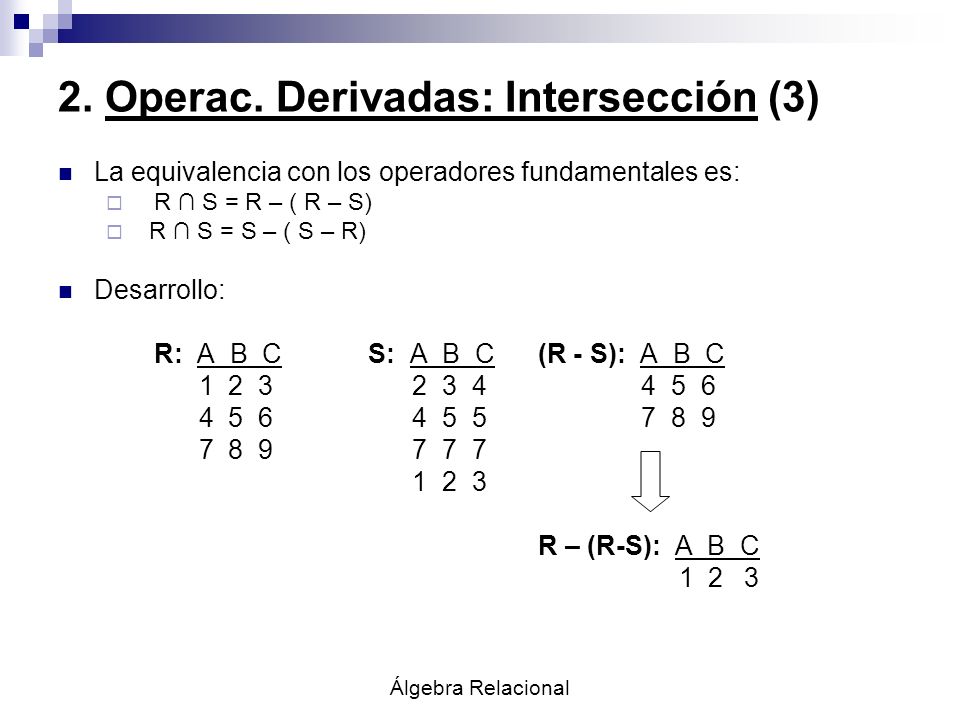

23 Álgebra Relacional 2. Operac. Derivadas: Intersección (3) La equivalencia con los operadores fundamentales es: R S = R – ( R – S) R S = S – ( S – R) Desarrollo: R: A B C S: A B C(R - S): A B C R – (R-S): A B C 1 2 3

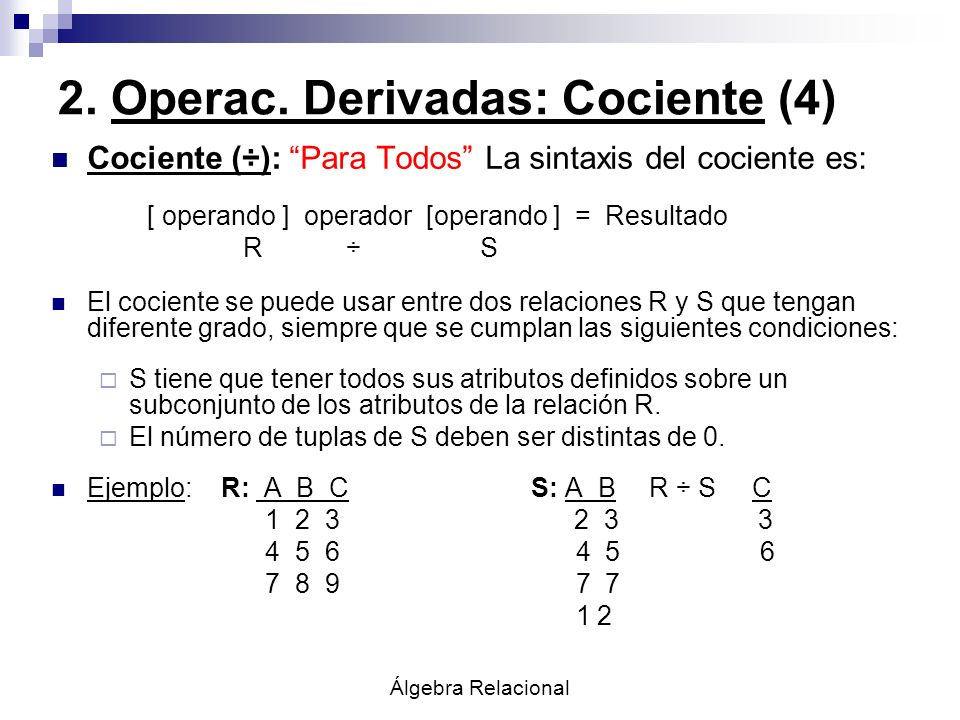

24 Álgebra Relacional 2. Operac. Derivadas: Cociente (4) Cociente (÷): Para Todos La sintaxis del cociente es: [ operando ] operador [operando ] = Resultado R ÷ S El cociente se puede usar entre dos relaciones R y S que tengan diferente grado, siempre que se cumplan las siguientes condiciones: S tiene que tener todos sus atributos definidos sobre un subconjunto de los atributos de la relación R. El número de tuplas de S deben ser distintas de 0. Ejemplo: R: A B CS: A B R ÷ S C

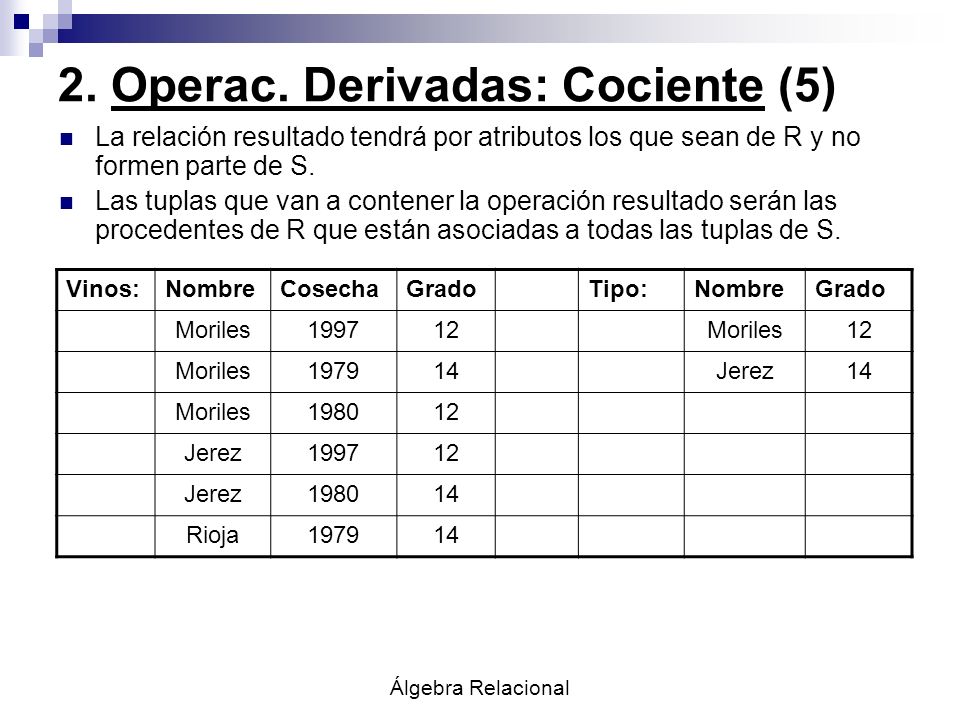

25 Álgebra Relacional 2. Operac. Derivadas: Cociente (5) La relación resultado tendrá por atributos los que sean de R y no formen parte de S. Las tuplas que van a contener la operación resultado serán las procedentes de R que están asociadas a todas las tuplas de S. Vinos:NombreCosechaGradoTipo:NombreGrado Moriles199712Moriles12 Moriles197914Jerez14 Moriles Jerez Jerez Rioja197914

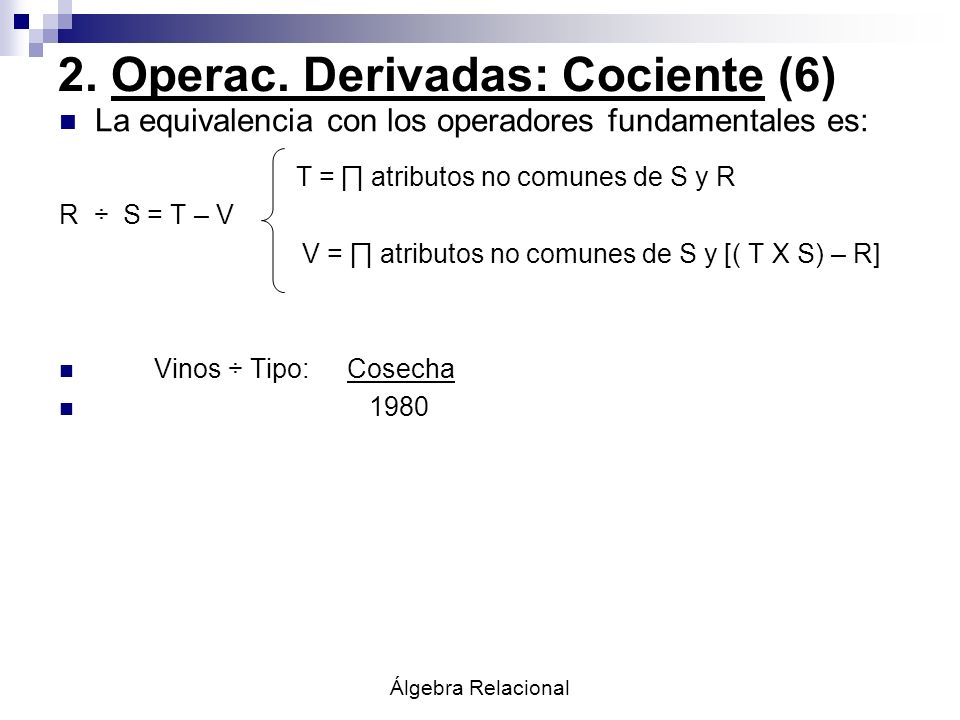

26 Álgebra Relacional 2. Operac. Derivadas: Cociente (6) La equivalencia con los operadores fundamentales es: T = atributos no comunes de S y R R ÷ S = T – V V = atributos no comunes de S y [( T X S) – R] Vinos ÷ Tipo: Cosecha 1980

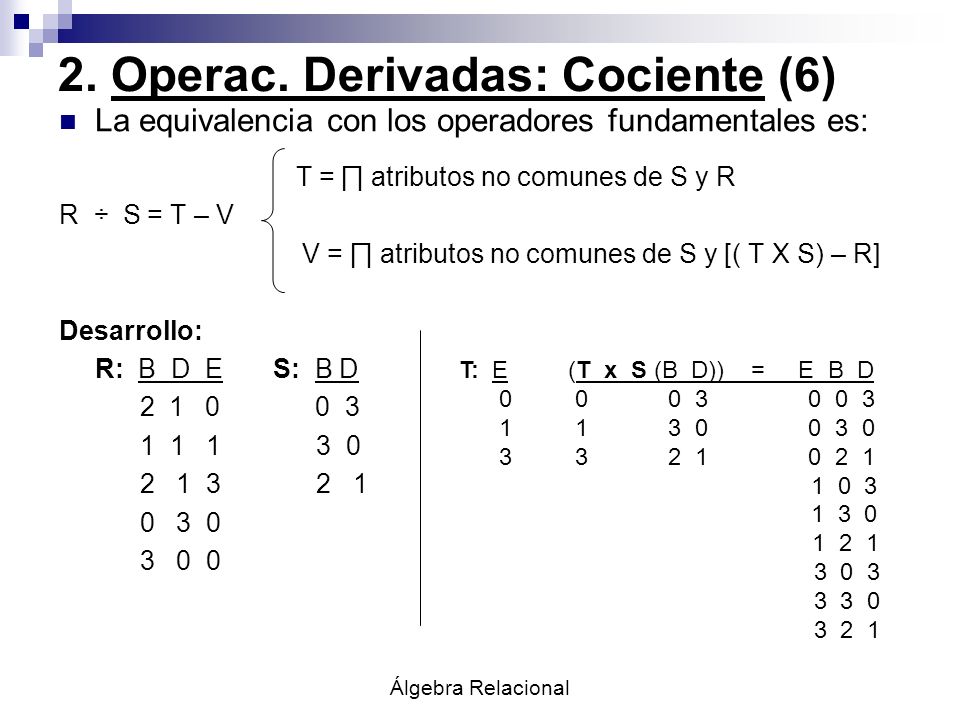

27 Álgebra Relacional 2. Operac. Derivadas: Cociente (6) La equivalencia con los operadores fundamentales es: T = atributos no comunes de S y R R ÷ S = T – V V = atributos no comunes de S y [( T X S) – R] Desarrollo: R: B D E S: B D T: E (T x S (B D)) = E B D

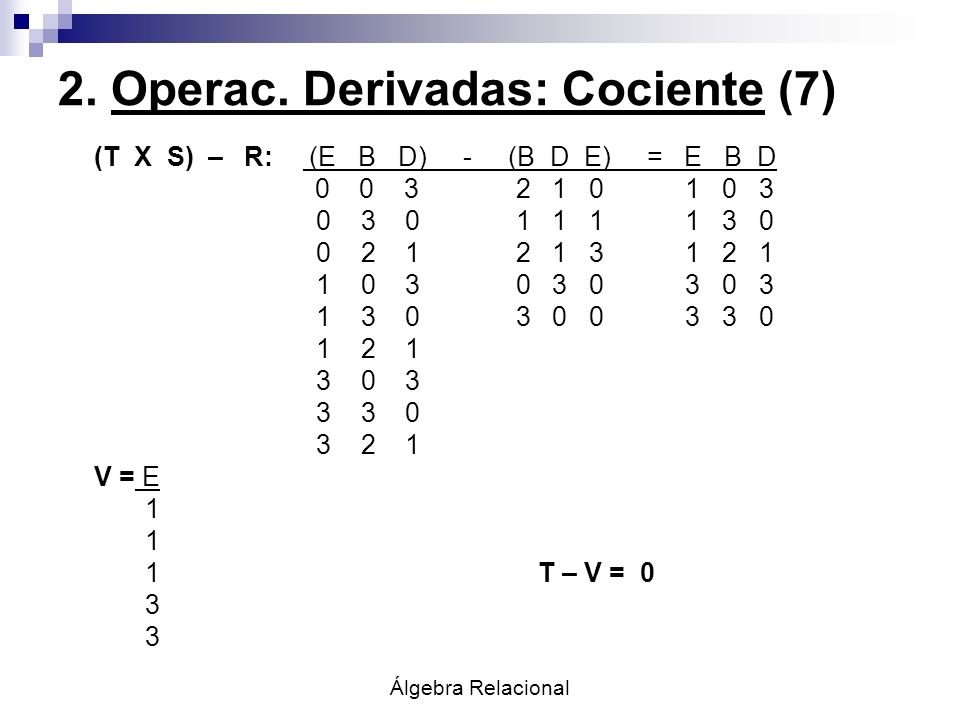

28 Álgebra Relacional 2. Operac. Derivadas: Cociente (7) (T X S) – R: (E B D) - (B D E) = E B D V = E 1 1 T – V = 0 3

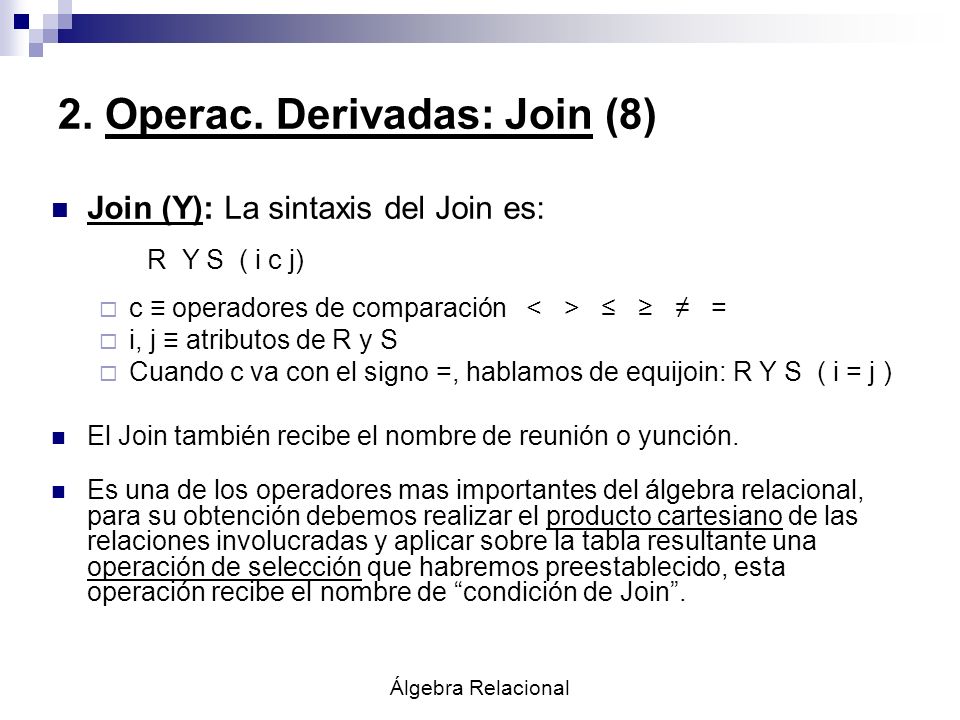

29 Álgebra Relacional 2. Operac. Derivadas: Join (8) Join (Y): La sintaxis del Join es: R Y S ( i c j) c operadores de comparación = i, j atributos de R y S Cuando c va con el signo =, hablamos de equijoin: R Y S ( i = j ) El Join también recibe el nombre de reunión o yunción. Es una de los operadores mas importantes del álgebra relacional, para su obtención debemos realizar el producto cartesiano de las relaciones involucradas y aplicar sobre la tabla resultante una operación de selección que habremos preestablecido, esta operación recibe el nombre de condición de Join.

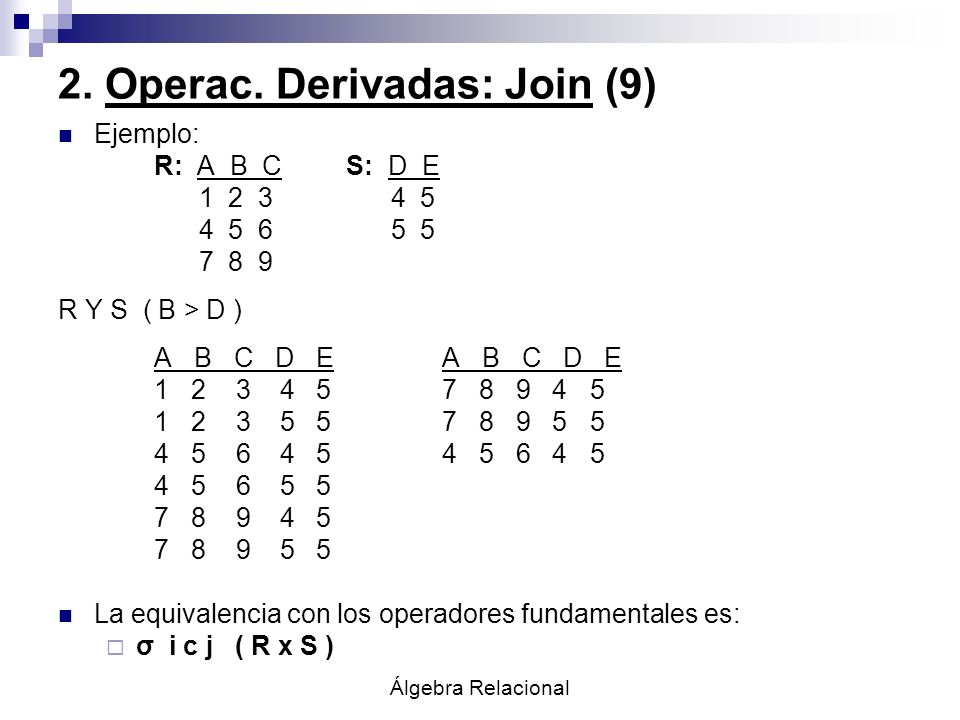

30 Álgebra Relacional 2. Operac. Derivadas: Join (9) Ejemplo: R: A B CS: D E R Y S ( B > D )A B C D E La equivalencia con los operadores fundamentales es: σ i c j ( R x S )

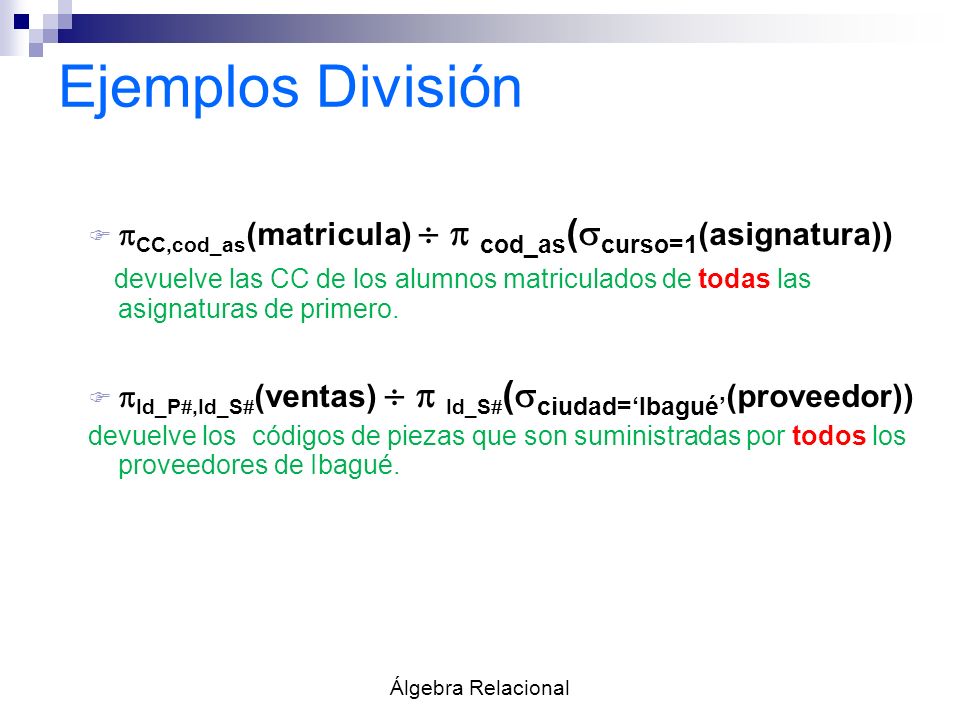

31 Ejemplos División F CC,cod_as (matricula) cod_as ( curso=1 (asignatura)) devuelve las CC de los alumnos matriculados de todas las asignaturas de primero. F Id_P,Id_S (ventas) Id_S ( ciudad=Ibagué (proveedor)) devuelve los códigos de piezas que son suministradas por todos los proveedores de Ibagué. Álgebra Relacional

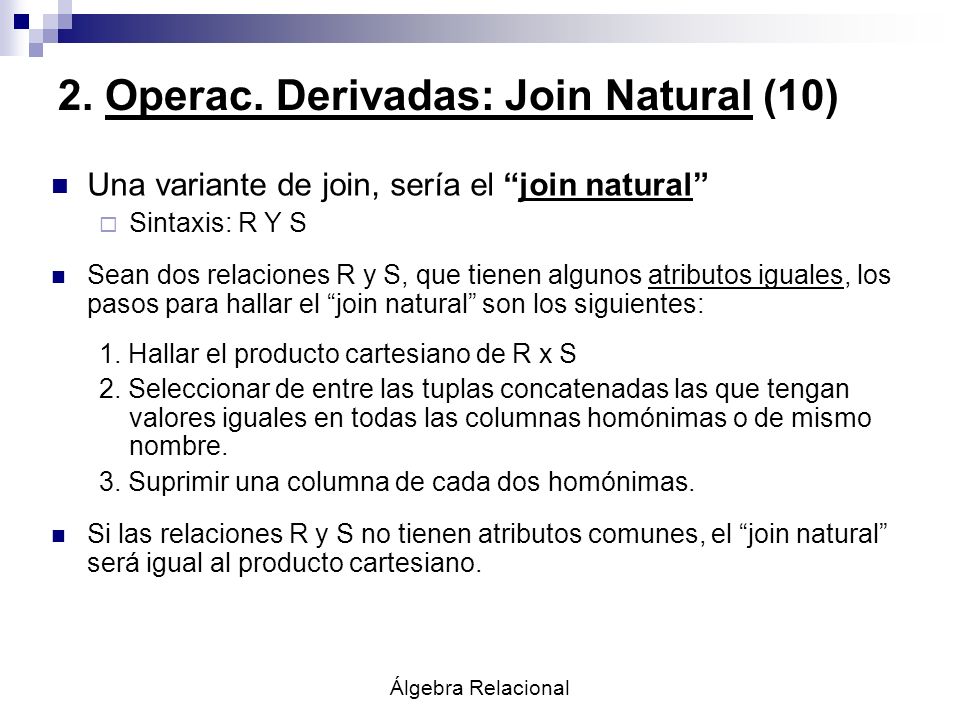

32 2. Operac. Derivadas: Join Natural (10) Una variante de join, sería el join natural Sintaxis: R Y S Sean dos relaciones R y S, que tienen algunos atributos iguales, los pasos para hallar el join natural son los siguientes: 1. Hallar el producto cartesiano de R x S 2. Seleccionar de entre las tuplas concatenadas las que tengan valores iguales en todas las columnas homónimas o de mismo nombre. 3. Suprimir una columna de cada dos homónimas. Si las relaciones R y S no tienen atributos comunes, el join natural será igual al producto cartesiano.

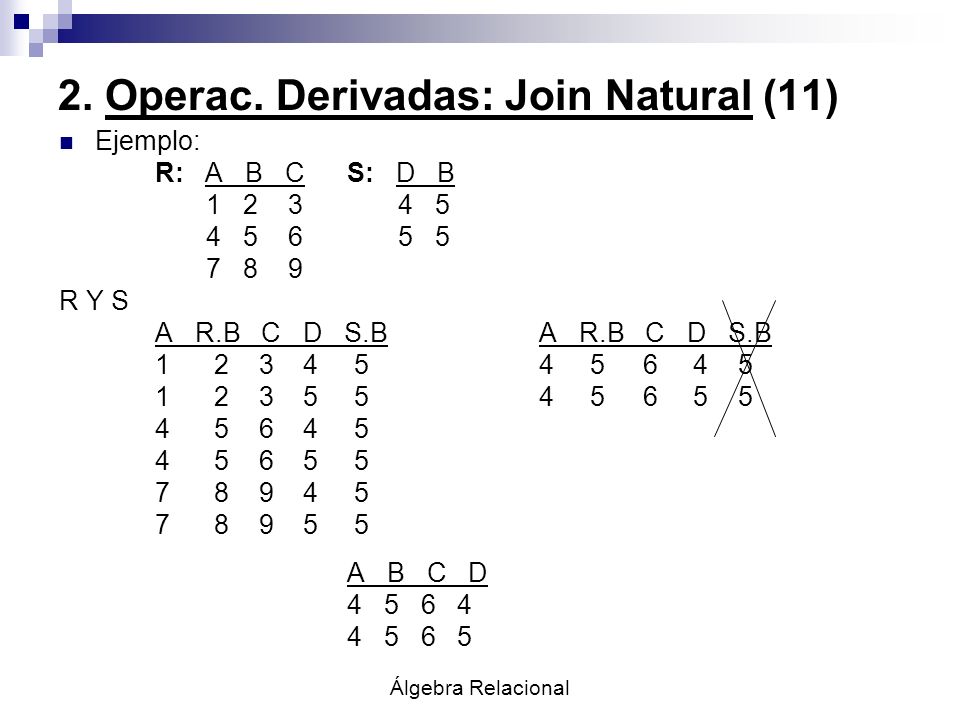

33 Álgebra Relacional 2. Operac. Derivadas: Join Natural (11) Ejemplo: R: A B CS: D B R Y SA R.B C D S.B A B C D

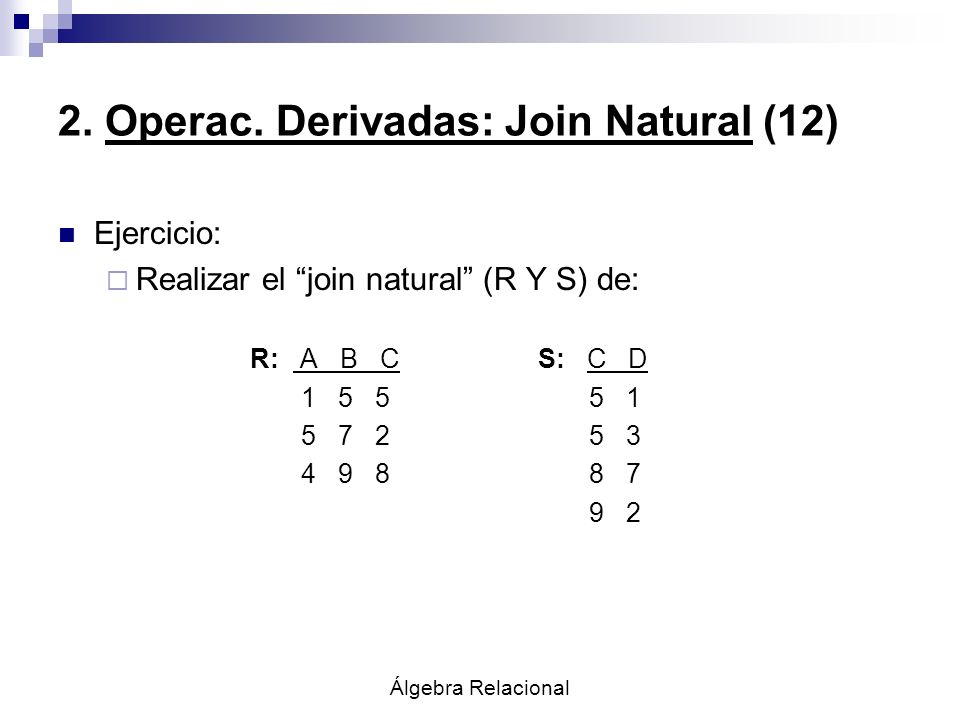

34 Álgebra Relacional 2. Operac. Derivadas: Join Natural (12) Ejercicio: Realizar el join natural (R Y S) de: R: A B CS: C D

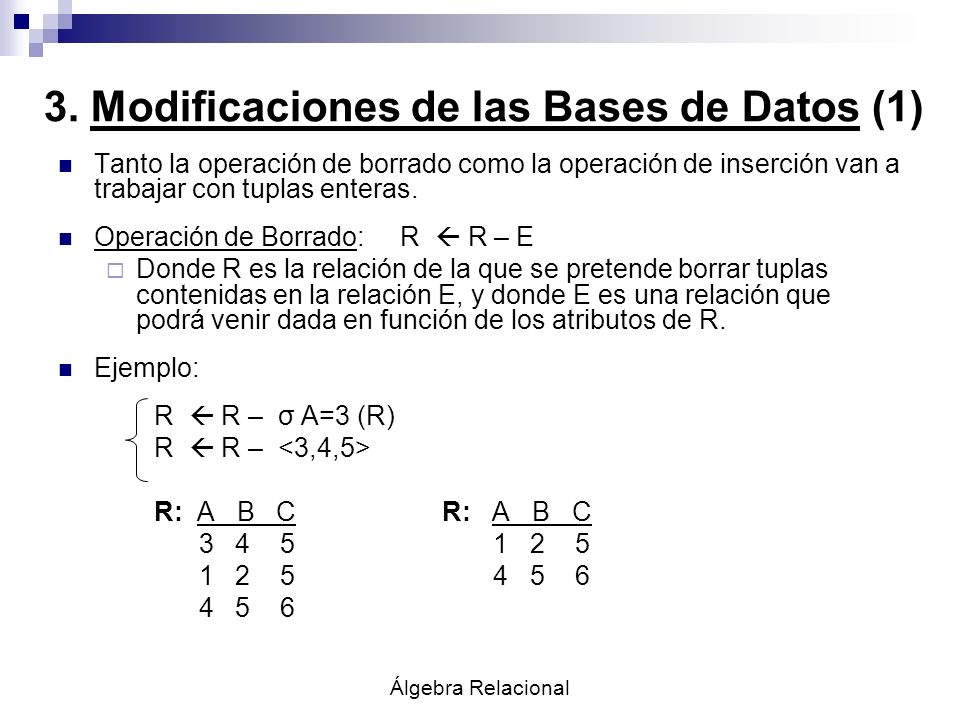

35 Álgebra Relacional 3. Modificaciones de las Bases de Datos (1) Tanto la operación de borrado como la operación de inserción van a trabajar con tuplas enteras. Operación de Borrado: R R – E Donde R es la relación de la que se pretende borrar tuplas contenidas en la relación E, y donde E es una relación que podrá venir dada en función de los atributos de R. Ejemplo: R R – σ A=3 (R) R R – R: A B CR: A B C

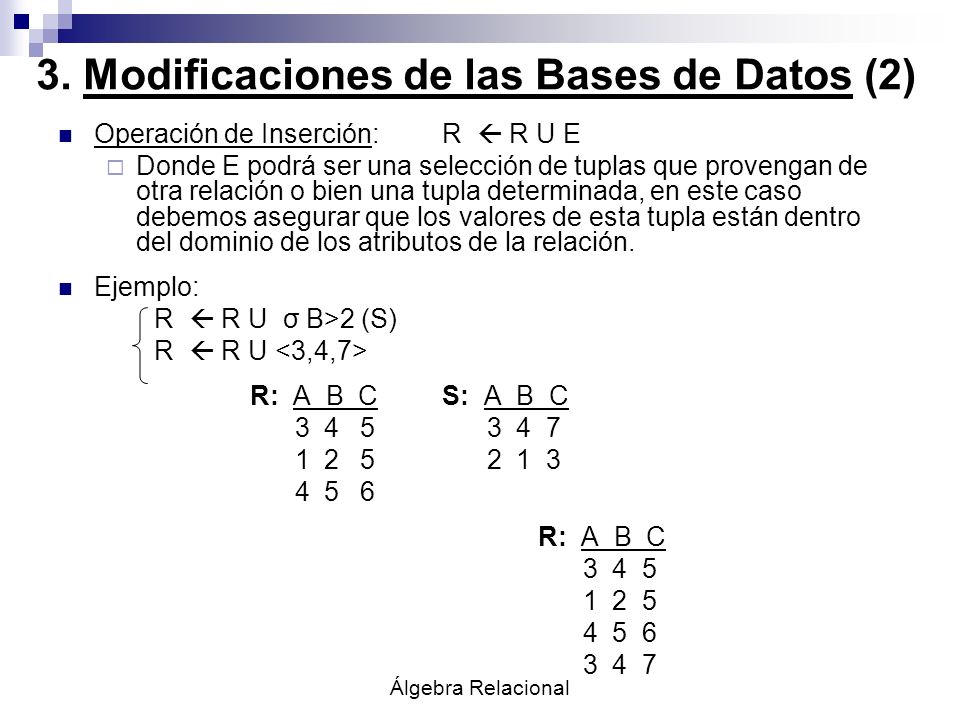

36 Álgebra Relacional 3. Modificaciones de las Bases de Datos (2) Operación de Inserción:R R U E Donde E podrá ser una selección de tuplas que provengan de otra relación o bien una tupla determinada, en este caso debemos asegurar que los valores de esta tupla están dentro del dominio de los atributos de la relación. Ejemplo: R R U σ B>2 (S) R R U R: A B CS: A B C R: A B C

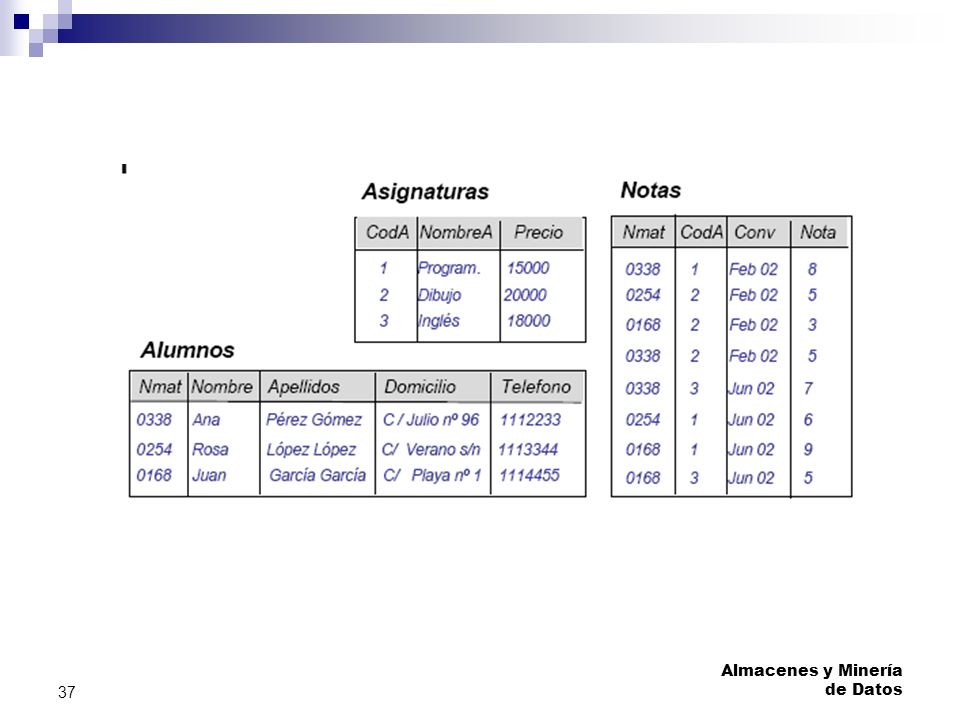

37 Almacenes y Minería de Datos 37 Ejemplos:

38 Almacenes y Minería de Datos 38 Ejemplos: Obtener los apellidos y teléfono de los alumnos de nombre Rosa Obtener las notas obtenidas en la asignatura de Inglés

39 Almacenes y Minería de Datos 39 Ejemplos: Obtener los alumnos que figuren matriculados en todas las asignaturas

40 Almacenes y Minería de Datos 40 Ejemplos: Obtener los alumnos que no han suspendido ninguna asignatura Obtener los alumnos que figuren matriculados en Inglés y dibujo

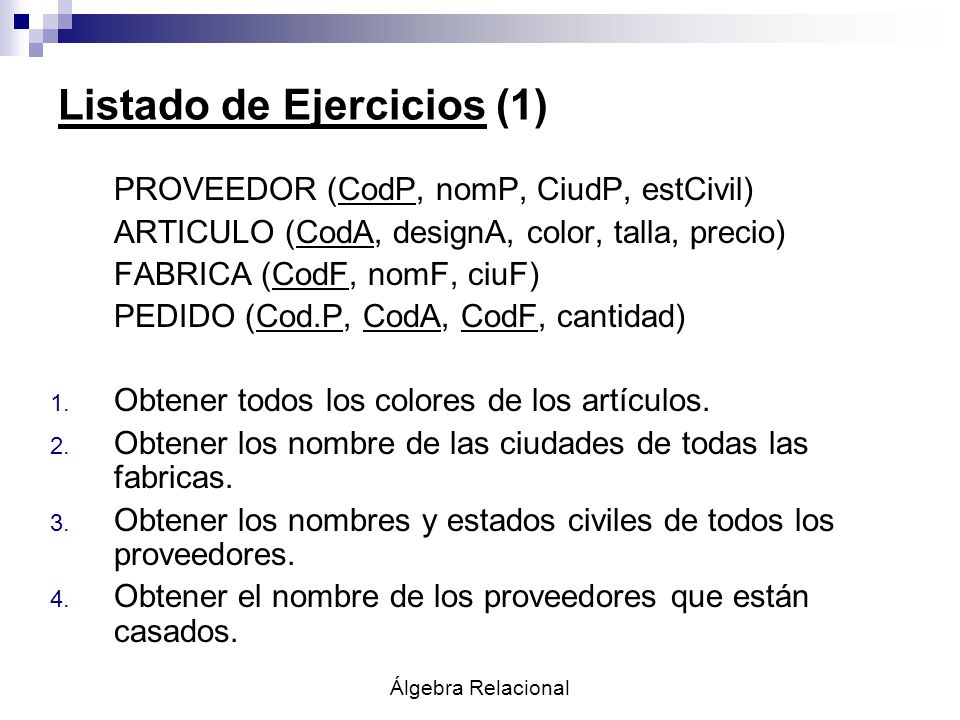

41 Álgebra Relacional Listado de Ejercicios (1) PROVEEDOR (CodP, nomP, CiudP, estCivil) ARTICULO (CodA, designA, color, talla, precio) FABRICA (CodF, nomF, ciuF) PEDIDO (Cod.P, CodA, CodF, cantidad) 1. Obtener todos los colores de los artículos. 2. Obtener los nombre de las ciudades de todas las fabricas. 3. Obtener los nombres y estados civiles de todos los proveedores. 4. Obtener el nombre de los proveedores que están casados.

42 Álgebra Relacional Listado de Ejercicios (2) 5. Obtener nombre y estado civil de los proveedores de Ávila. 6. Obtener el Nombre y precio de los artículos de color rojo cuya talla es mayor de Obtener los nombres de las fabricas a las que suministra el proveedor con código P3. 8. Obtener el nombre de las fabricas que han satisfecho algún pedido cuya cantidad ha sido mayor de Nombre y talla de los artículos suministrados por el proveedor P Ciudad del proveedor que suministra el articulo A7.

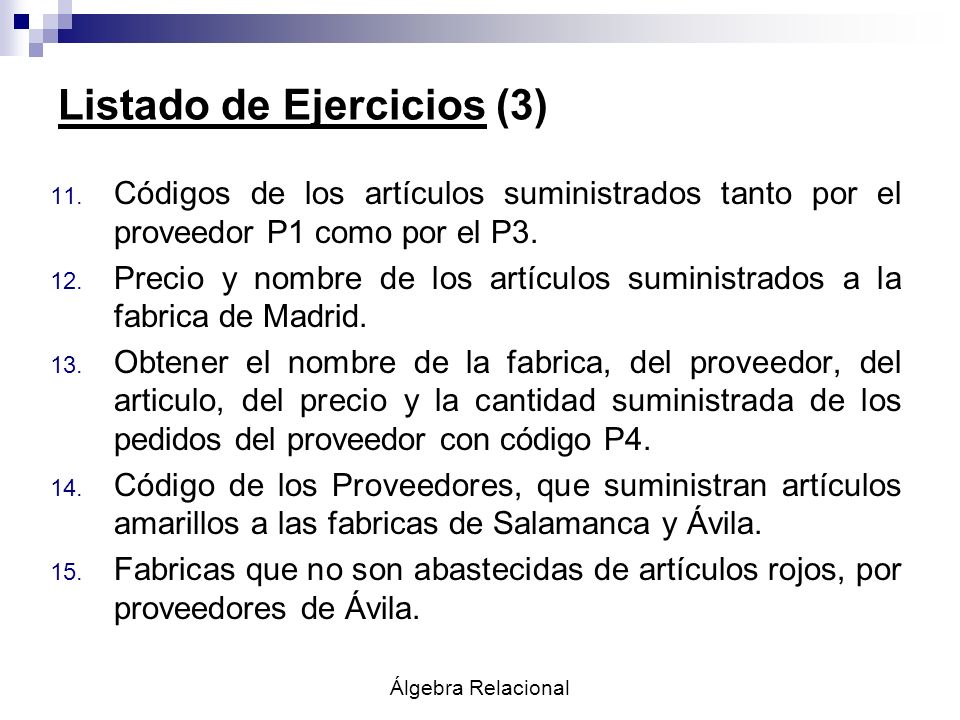

43 Álgebra Relacional Listado de Ejercicios (3) 11. Códigos de los artículos suministrados tanto por el proveedor P1 como por el P Precio y nombre de los artículos suministrados a la fabrica de Madrid. 13. Obtener el nombre de la fabrica, del proveedor, del articulo, del precio y la cantidad suministrada de los pedidos del proveedor con código P Código de los Proveedores, que suministran artículos amarillos a las fabricas de Salamanca y Ávila. 15. Fabricas que no son abastecidas de artículos rojos, por proveedores de Ávila.
